기 타 : 12월2번째 화제의 오디오시스템
 이영동    | 2012·12·10 13:25 | HIT : 2,836

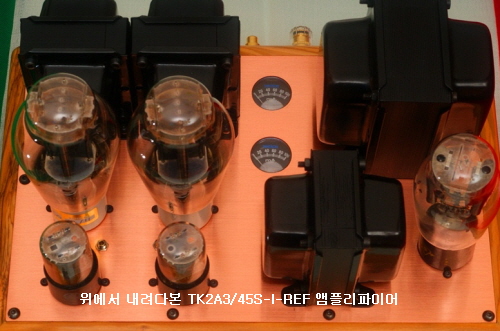

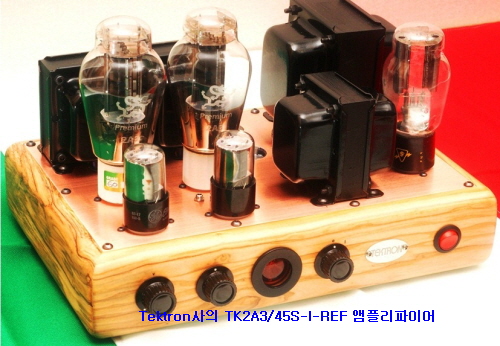

Tektron사의 TK2A3/45S-I-REF 앰플리파이어


이탈리아의 사제의 싱글 엔디드 설계의 인티그레이티드형 앰플리파이어시스템. 직열3극관(直熱3極管)을 사용 제작된 고음질시스템으로 출력은 3.2와트로 출력관 2A3를 탑재해 놓은 고음질용으로 특히 나(裸)특성이 우수한 진공관 회로 구성시스템.
이 제품은 2A3 대치용으로 클래식 명관으로 알려져 있는 빔관인 45관으로도 사용 할 수가 있다고 하며 특히 전원부도 진공관 정류 방식으로 실바니아사의 수은 정류관(水銀 整流管)인 83을 사용하고 있다.
초단관으로는 쌍 3극관인 6SN7GTB관 2개를 투입해 실제적으로 안정감 있는 동작이 될 수 있게 했다. 2A3관은 미국에서 개발한 명관으로 지금에 와서도 오디오파일들에게는 최고의 진공관으로 불리워지고 있다.
인기관인 300B와 많은 사람들이 선호하고 있는데 동사는 이 제품에 자사 각인을 진공관에 새겨넣어 놓을 정도이다. 이 제품은 판매사가 3년을 보증하고 있다고 하는데(진공관은 60일)
출력관도 교류 점화로 안정된 동작을 해 줄 수가 있게 되어 있으며 햄 밸런스도 갖춰져 있다. 진공관뿐만 아니라 중요 부품류와 제작에도 고품질 제품을 투입하고 있는데 바이어스 조정 기능은 정확하게 조정시켜 줄 수 있게 되어 있다.

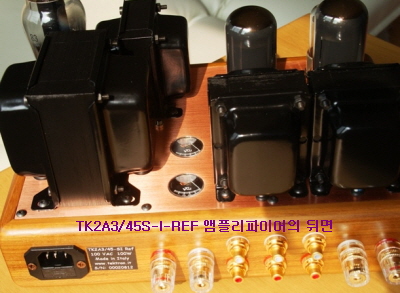

커플링 콘덴서에는 미국 Auri cap제를 사용하고 있으며 수 가공 제작 방식으로 회로 기판을 사용하지 않고 이른바 공중 배선(空中配線)으로 구축되어 있다. 쉴드와 안정된 그라운드  확보를 위해 상판에 순 동판을 채용 제작되어 있다.
이탈리아의 아름다운 천연목의 보디는 장인의 손으로 마무리되어 있다. 또한 목재는 올리브, 마호가니, 월넛에서 선택할 수 있다.

TK2A3/5S-I-REF 인티그레이티드형 재원

설계방식:진공관 설계 인티그레이티드형
실효출력: 3.2W+3.2W(8Ω)
사용진공관: 2A3 2개(45×2개)、6SN7×2개、83×1개
입력감도: 400mV
크기(WHD): 310 ×160 ×220mm
중량: 8kg
수입처:077-564-3828(일본)

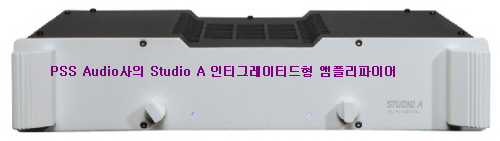

PSS Audio사의 Studio A 인티그레이티드형 앰플리파이어


프랑스 PSS Audio사가 2007년도에 개발 소개한바 있었던 고음질 회로 구성 앰플리파이어시스템. 채널당 75와트 실효 출력을 낼 수 있게 만든 스림 라인 외형 디자인을 갖쳐 제작된 시스템.
이 제품은 동사의 Yuri Gutsatz라는 엔지니어 작품으로 소개하고 있는데 설계에 있어 사용 중요 부품들 중 전원트랜스나 콘덴서는 신뢰성을 갖고 있는 수준급 제조 회사 것을 선정해 쓰고 있다고 강조하고 있다.
이 시스템은 완전 분리 방식 모노널 구조로 밸런스드와 언밸런스를 모두 입력시켜 사용 할 수가 있게 되어 있으며 전면 패널을 보게 되면 좌우에 2개의 일본 ALPS사의 볼륨을 분리시켜 부착되어 있다.

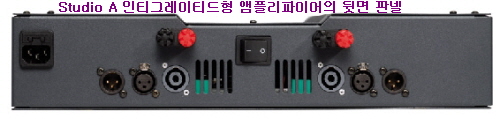

게인은 26dB로 설정되어 있으며 후면 패널에는 Neutrik사의 금도금 밸런스드 XLR 컨네터가 준비되어 있다. 특히 전원 입력 On/Off 스위치는 뒷면에 있으며 전원 입력 케이블도 분리식이다.

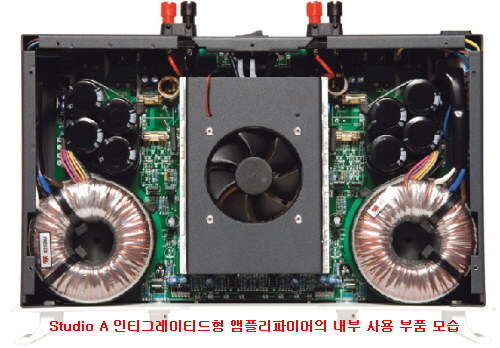

이 시스템은 소프트 스타트(전원 사이클) 방식으로 전원 입력 후 약 5초에 시간을 갖는다. 이것은 자동 온도 보호(85​​°c)와 DC 자동 보호를 위한 것이라고 설명하고 있다. 또한 전원트랜스롤 보게 되면 2개의 토로이달 설계로 800VA(60°)용량급.
스피커 연결 단자는 싱글로 금도금 되어 있으며 필터 콘덴서는 2개로 40 000µF/100V급이다. 전원부의 온도 상승을 막기 위해 냉 팬이 부착되어 있고 2개의 디스플레이 MJ21196가 탑재되어 있다.

Studio A 인티그레이티드형 앰플리파이어 재원

설계방식 모노널 구성 스테레오 인티그렝티드형 앰플리파이어
출력: 75W+75W(8Ω), 150W+150W(4Ω)
게인: 26dB
THD: 0,009%(8Ω/1000Hz)
입력임피던스: 47KΩ(밸런스드), 언밸런스드 23KΩ
입력감도:1,3V
출력대역푹: 2Hz-100,000Hz(10와트에서)
SN비: 111dB/115dB
댐핑팩터: >250(8Ω)
크기(WHD): 485 x 95 x 250mm
중량: 18kg
판매가격: 990(유로화)
