프리앰프 : OCTAVE Audio사의 Jubilee 프리앰플리파이어
 이영동    | 2012·10·03 11:53 | HIT : 2,089
이달의 화제 오디오시스템
OCTAVE Audio사의 Jubilee 프리앰플리파이어


독일 Karlsbad 지역에 위치해 있으면서 오래전부터 주로 진공관 소자를 사용해 하이엔드 오디오시스템을 개발 소개하고 있는 메이커. Octave Audio사가 새로 개발 소개하고 있는
모델 Jubilee preamp시스템.

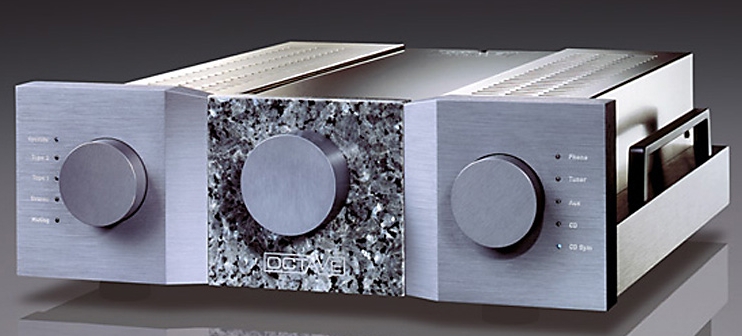

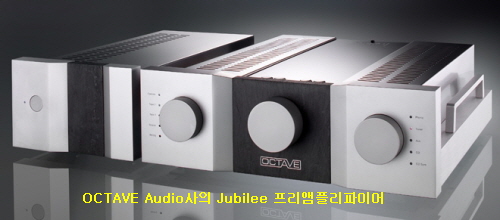

이 제품은 사진에서 볼 수 있듯이 전 원부를 별도로 분리시켜 놓았으며 심플하면서도 산뜻한
외형 디자인을 갖추고 있는 고음질 설계 프리앰플리파이어시스템이다. 우선 외형을 살펴보면 알루미늄 재질에 실버와 부럭 컬러로 단장되어 있다.

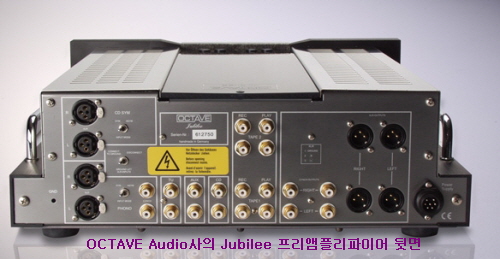

밸런스드(XLR)와 언밸런스(RCA) 등을 모두 갖추고 있는 고음질 재생용 프리앰플리파이어시스템. 이 제품의 설계 특징을 살펴보면 증폭회로와 출력 회로에는 극한까지 낮은 임피던스의 출력과 높은 전류 공급 능력을 동시에 수행하기 위해 Octave의 고도의 하이브리드 테크놀로지가 탑재되어 있다.
출력 단에 제로 피드백 버퍼 회로가 채용되고 트랜지스터에 의한 디스크리트 구성의 밸런스 회로로 되어 있다. 그 결과 어떠한 파워앰플리파이어 RCA 입력이든 XLR 입력이든 또 증폭 소자가 진공관은 물론이고 트랜지스터도 완벽하게 구동할 수 있게 되어 있다.
그리고 연결되는 케이블의 길이도 문제가 되지 않는다. 고정밀 밸런스 출력 단은 극한까지 +/- 신호의 주파수/위상 특성의 엇갈림을 억제하여 완벽한 밸런스 출력을 파워앰플리파이어 전송해준다.

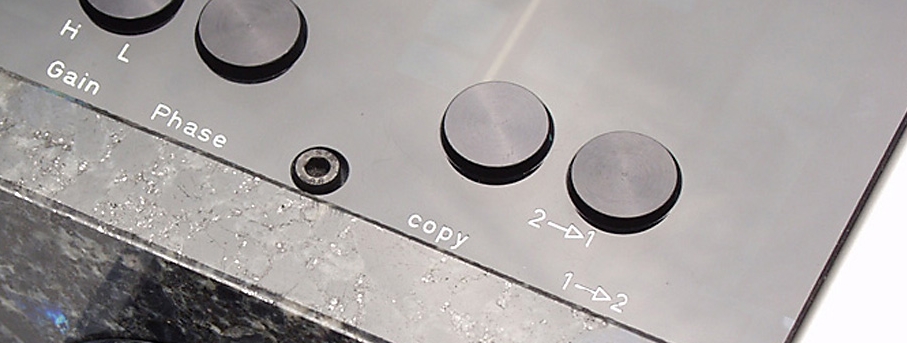

또한 연결되는 파워앰플리파이어의 게인이나 스피커의 능률에 따라 선택할 수 있는 게인 전환 기능(전환 시에는 자동적으로 뮤트가 걸린다)이 있어서 모든 사용자들이 쾌적한 음량 조절로 사용하실 수 있다.
전용 케이스에 격납된 전 원부는 5겹으로 실드(shield)한 트랜스포머를 사용하여 본체로의 전원 노이즈를 격리시켜 놓았다. 정확한 직렬 레귤레이터에 의한 전압의 안정화와 어떠한 부하에서도 흔들림 없는 안정성을 위해 채용된 특대의 콘덴서 뱅크. 모든 제어 전환에는 저저항의 금도금 릴레이를 채용하고 한층 더 본체와의 접속에는 전자 쉴드된 케이블을 이용하고 있다.
회로 기판은 서포터 플랫폼 상에서 최적의 디커플링 효과를 얻기 위해 서브 섀시 상에 마운트 하여 마루나 랙으로부터의 진동에 의한 영향을 최소한으로 억제하고 있다. 또 내부 배선은 테플론 피복의 은선을 사용하여 노이즈의 혼입을 억제하여 순수한 신호를 다음 섹션으로 전송하게 된다.
비자성 알루미늄/스테인레스강에 의한 케이스 외장(30mm 두께의 알루미늄 프런트 패널)은 CNC 선반으로 절삭 가공한 후 알루마이트 처리(알루미늄 표면을 산화시켜 내마모성을 높이는 처리)하고 수작업으로 광택 마감을 하였다.
패널 중앙부에는 20mm 두께의 천연석 혹은 알루미늄을 채용하고 있습니다(이 부분은 여러 가지 패턴의 석재 색상이 준비될 수 있다.) Jubilee 프리앰플리파이어시스템은 진공관과 트랜지스터의 장점을 고차원으로 융합시키면서 단점을 서로 보완하는 것으로 양자의 경계를 완전하게 철거하여 모든 사용 환경에서 완벽한 퍼포먼스를 발휘할 수가 있게 설계되어있다.
그것이 이 프리앰플리파이어가 순수하게 음악을 사랑하는 모든 오디오파일에게 진심으로의 감동을 주기 위해 등장한 이유일 것이다.

Jubilee 프리앰플리파이어의 특징

ㆍ MRE130에서 배양된 진공관 증폭 기술을 계승
ㆍ 주전원 전압 변동시(-20/+10%)에도 안정되게 전류를 공급하는 안정화 회로
ㆍ 정류 다이오드에는 쇼트키 배리어(Schottky barrier Diode) 타입을 채용
ㆍ 멀티채널용 바이패스 입력, 프리앰프 출력, 전용 앰프를 내장한 헤드폰 출력을 장비
ㆍ 전자 모니터링 & 전자 보호 시스템: 이중의 서지 전류 보호 등의 슬로우 스타트 기능
ㆍ 에코 모드 기능: 진공관 보호를 위해 일정시간 동안의 무음시(10분)에는 에코 모드로
   자동으로 전환
   (소비 전력은 160W→20W). 또 헤드폰으로 청취 시에는 이 모드로 사용
ㆍ 자사 설계 제조의 전자 쉴드된 트랜스는 케이스 내부에 진동 억제를 위한 충전제를 사용
ㆍ 심플하고 고정밀한 외장 디자인
ㆍ 프리앰프부/파워앰프부의 독립사용 가능
ㆍ XLR 밸런스 입력 단자(2번 hot)
ㆍ 옵션으로 포노 입력 기판(MC) 추가 가능(라인 레벨 모델)
ㆍ 옵션의 전원 강화 유닛 Black Box/SuperBlack Box를 추가로 연결 가능
ㆍ 고품위 부품 채용: ELMA(스위스)제 로터리 SW, Epcos 제 콘덴서
ㆍ 트랜스포머 커플링 밸런스 입력
    자사제 고품위 트랜스을 채용하여 성능을 저하시키지 않고 노이즈를 차단.
    밸런스 입력 시의 그라운드 핀 플로트 기능으로 기기간의 그라운드 관리가 용이.
ㆍ 트랜스포머 (사용 트랜스는 모두 자사제로 방자 하우징 내부에 실링 되어 있습니다)
    전원용 메인 트랜스/코어 타입: PMZ114A, 코어 소재: 실리콘 스틸, 용량: 280W
    밸런스 입력용 트랜스/코어 타입: EE25 , 코어 소재: Permenorm 5000
ㆍ 내부 신호 배선에는 은선을 사용
ㆍ 트랜스포머는 전원용 밸런스 입력용과도 전자 실드가 되어 있어 특성이 최대한 발휘
ㆍ 독자적인 2단 하이브리드 구조
    증폭 단은 진공관 구성: 고정밀도의 ECC802S 및 ECC82를 사용
    출력 단은 트랜지스터 구성: 디스크리트 구성에 의한 밸런스 회로를 사용. 모든
    파워앰프에 대응할 수 있는 고전류, 저 임피던스(33Ω)의 출력을 실현
ㆍ 제로 피드백
    OCTAVE 제품에서는 유일한 설계로서 극한까지 안정화된 전원과 실드 기술에 의해
    실현.
ㆍ 전원부와 본체를 연결하는 케이블은 동으로 쉴드되어 전기적 차폐 없이 전자파만을 차폐
ㆍ 전원 관리
    히트 업 시의 히터 전류를 제한하는 것으로써 히터나 음극의 손상을 방지. 진공관이
    통상의 온도로 가열된 후 메인 고전압이 ON. 이상적인 커브로 최종 온도까지 상승


Jubilee 프리앰플리파이어의 재원

사용진공관: ECC82(RFT)x1, ECC802S(JJ)x3
게인      : 17.5dB(high), 10dB(low)
오픈 루프 게인: 제로 피드백 토폴로지에 의해 게인과 동일
잔류노이즈:     22µV(gain high), 15µV(gain low)

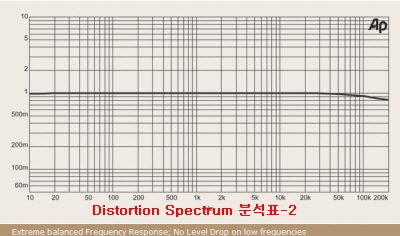

재생주파수특성: 3Hz-500khz(+/-1.5dB)

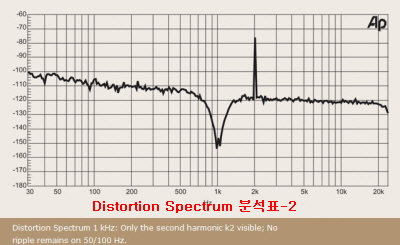

THD :          0.001%(3V/7.5kΩ)
입력임피던스 :  100kΩ(RCA), 2kΩ(XLR)
출력임피던스 :  33Ω(RCA), 33Ω x 2(XLR)
채널분리도   :  40dB
크로스토크   :  95dB/10khz(좌우출력간), 86dB/10khz(입력단자간)
입력         :  Line(RCA 포노) x 4계통, Line(XLR) x 2계통
출력         :  1테이프 출력(RCA 포노) x 2계통, 프리앰프 출력(RCA / XLR) 각 2계통
소비전력     :  40W
크기         :  본체 W436 x H153 x D484(mm), 전원부 W220 x H151 x D487(mm),
중량         :  본체 16.7kg, 전원부 11.1kg
자료제공및 연락처 : (주)로이코 02-335-0006
