기 타 : QUAD사의 21012년 Elite 시리즈 오디오시스템
 이영동    | 2012·03·11 14:20 | HIT : 3,505

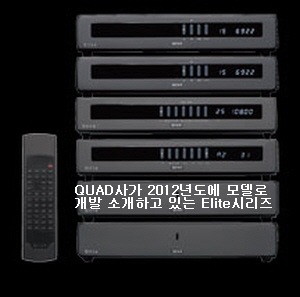

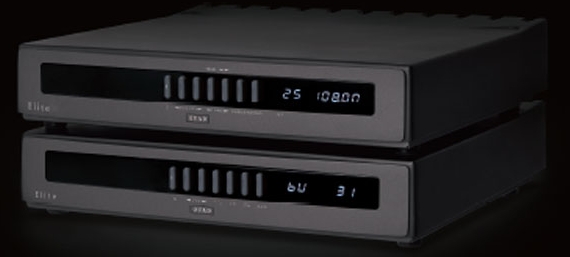

Quad사의 Elite 시리즈 오디오시스템


1936년도에 Peter Walker에 의해 설립된 영국의 하이엔드 오디오시스템 제조 메이커. 현재는 Huntingdon, Cambs, PE29 6EB에 위치해 있는 중국 계열인 IAG사 그룹으로 경영권이 넘어가 동사의 모든 제품은 중국에서 만들어지고 있다.
QUAD사가 2012년도에 모델로 개발 소개하고 있는 Elite시리즈로는 동사가 최고 수준급 설계의 99시리즈의 기본 이념을 그대로 이여 받은 시리즈로 특징은 각 시스템과의 서로 결합하여 완전히 통합된 시스템으로 최상의 상태로 작동하게 되어 있다.
즉 끊임없는 연결성, 완벽하게 균형 잡힌 오디오 신호와 원격 기능을 통해 완벽한 제어가 가능하게 되어 있다. 특히 세련된 아름다움을 무광택 검은색 전면 패널 그리고 알루미늄 캐스 디자인 등을 들 수가 있으며 주조 합금을 사용하여 제작되어 있다고 한다.
시스템 구성은 Elite CD-S시스템, Elite CD플레이어시스템, Elite스테레오 파워앰플리파이어시스템, Elite 모노럴 구성 파워앰플리파이어, 인티그레이티드형 앰플리파이어시스템, Elite프리앰플리파이어시스템 그리고 Elite FM 튜너 등이다.
(Series has been developed employing the strongest design features derived from its 99 series predecessor, but exhibiting updated internal audiophile-class components, highly specified transformers, multi-layer circuit boards and the latest, most advanced software available.
Building upon the classic Quad sound but adding increased clarity and definition, the series ensures that the quality of musical performance is more accessible and conveys the actual message of the artist.
Intended as a fully integrated system, each Elite series model works best when paired with one another. Each product in the Elite Series is enhanced according to the highest of our engineering standards to ensure that ease of use, seamless connectivity, fully balanced audio signals and intelligent control systems that allow complete control via the remote handset is achieved.
Encased with a sleek new modern aluminium casework design in deep grey with a matte black front panel which maintains Quad's bold but stylishly elegant aesthetic. Constructed using superior class cast alloy which ensures that quality is according to Quad's standards and in turn guarantees a valuable investment that will last a lifetime whilst garnering much merit over years of use.

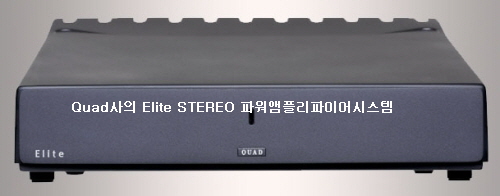

스테레오 파워앰플리파이어시스템

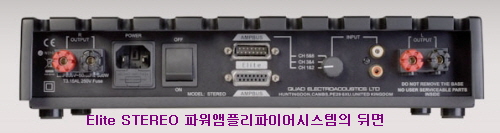

스림 라인의 심플한 외형 디자인을 보여주고 있는 제품으로 실효 출력 채널 당 80와트를 낼 수 있게 되어 있다. AmpBus 입력단과 RCA 포노 입력 단을 갖추고 있으며 동사가 파워 서플라이부에 새롭게 개발한 울트라 로 노이즈 설계의 트랜스포머(ultra-low-noise transformers)를 탑재해 제작되어 있다.
(Quad Elite STEREO - 80 Watt stereo Power Amplifier. Includes an AmpBus input and conventional RCA phono inputs.) 이 시스템은 과부하시 자동적으로 제품을 보호해 줄 수 있는 “protection” 기능을 갖추고 있으며 메인 스위치 On/Off가 부착되어 있다.
시스템의 컬러는 Black으로 마무리 되어 있고 동사가 내놓은 프리앰플리파이어시스템과 이상적인 매칭이 특징.

Elite 스테레오 파워앰플리파이어 재원

설계방식: 스테레오 파워앰플리파이어
실효출력:80W+80W(8Ω)
재생주파수대역:0.2Hz–75khz(+/-3dB)
THD: ‹0.005%(70W/1khz), ‹0.05%(70W,20khz)
SN비: >105dB (20Hz–20khz)
입력감도: 775mV((RCA/최대 출력 시)
입력임피던스: 33KΩ(RCA)
AMPBUS 입력감도: 2.0V(최대 출력 시)
AMPBUS 입력임피던스:10KΩ
크기(WHD): 321 x 70 x 310mm
중량: 6.25kg
판매가격: £699.95(세금포함)
연락처: +44(0)1480-447700

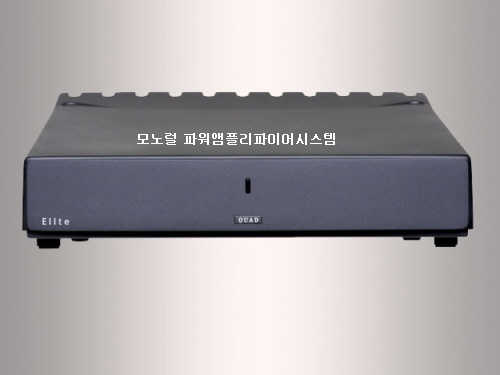

Elite 모노널 파워앰플리파이어


모노럴 구성의 파워앰플리파이어시스템으로 동사가 파워 서플라이부에 새롭게 개발한 울트라 로 노이즈 설계의 트랜스포머(ultra-low-noise transformers)를 탑재해 제작되어 있는 하이파워 시스템.
모든 전원 공급 장치 구성 요소는 특별히 광범위한 청취 테스트에 따라 선정되었으며 150와트 실효 출력을 낼 수 있게 되어 있으며 해상도와 함께, 향상된 편차와 드라이브를 제공해 주게 되어 있다.
이외에도 순간적인 과부하시 복구 및 완전한 보호 기능을 갖추고 있다.(The Elite Mono power amp has been carefully revised to ensure it retains its predecessors’ acclaimed musicality, whilst delivering enhanced punch and drive, alongside greater finesse and resolution.
New ultra-low-noise transformers are used, and all power supply components have been specially selected following extensive listening tests. Delivering 150W, the Elite Mono offers instantaneous overload recovery and full protection against over-driving without resorting to output line fuses or relays, which degrade the quality of the audio signal.)

Elite 모노널 파워앰플리파이어 재원

설계방식: 모노널 파워앰플리파이어
실효출력:150W(8Ω)
재생주파수대역:0.2Hz–80khz(+/-3dB)
THD: ‹0.005%(100W/1khz), ‹0.05%(100W,20khz)
SN비: >105dB (20Hz–20khz)100와트
입력감도: 775mV((RCA/최대 출력 시)
입력임피던스: 33KΩ(RCA)
AMPBUS 입력감도: 2.0V(최대 출력 시)
AMPBUS 입력임피던스:10KΩ
크기(WHD): 321 x 70 x 310mm
중량: 6.5kg
연락처: +44(0)1480-447700

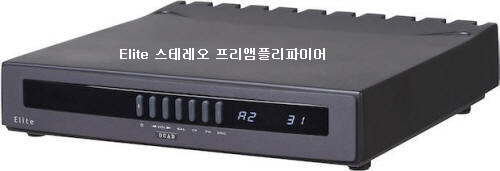

Elite 스테레오 프리앰플리파이어


Elite시리즈 모든 시스템의 심장부라고 할 수 있는 컨트롤 기능을 갖추고 있는 스테레오 프리앰플리파이어. 이 시스템은 동사가 내놓은 하이엔드 모델인 99시리즈의 노하우를 그대로 전수 받은 시스템으로 음악의 투명성과 우수한 수준을 갖추고 있는 제품.
스림라인 외형 디자인을 보여주고 있는 제품으로 신호 경로에 사용된 부품 선택 사용과 QUAD 링크와 앰플리파이어 버스연결, 바이패스-전환 필터를 포함한 동사의 기술적인 노하우를 그대로 담고 있는 내부 회로 설계가 특징.
특히 저음과 고음을 위한 조정 및 전체 주파수 응답 맞추어 사용하는 동사의 독특한 '틸트'제어 방식. 뛰어난 좌우 밸런스 설계는 왼쪽과 오른쪽 양쪽 채널은 0.1dB보다 낫게 되어 있다.
솔리드스테이트 신호 스위칭을 포함한 기술적 혁신과 디지털 해결 아날로그 볼륨 및 밸런스 컨트롤 등으로 완성되어 있는 시스템. 특히 이 프리앰플리파이어시스템은 포노 단이 준비되어 있어 아날로그 턴테이블을 사용 할 수가 있게 되어 있다.
3계통의 입력 단은 Aux를 비롯해 RCA 그리고 테이프 단이며 포노 단은 무빙 마그네트(MM)와 무빙 코일(MC)이 준비 되어 있다. 이외에도 사용하기 편리한 43키 기능을 갖춘 원격 조정 리모컨 그리고 메인 파워 On/Off 스위치가 있으며 검정 컬러로 마무리 되어 있다.

Elite 스테레오 프리앰플리파이어 재원

설계방식: 스테레오 프리앰플리파이어
재생주파수대역:1Hz–20khz(+0dB/-0.3dB/라인입력단)
재생주파수대역:1Hz–20khz(+0dB/-0.3dB/라인단), 0.1Hz – 55khz ( +/-3dB)
THD: ‹0.05% (0.01%)
MM/MC 입력: 20Hz–20khz(+/- 0.4dB)
감도: >1,3,/7.75mV(100,300/775uV)
RCA포노출력레벨: 775mV (3.3V최대)
임피던스: 100Ω
SN비:>105dB(A)
AMPBUS출력레벨: 2V(8V최대)
임피던스: 20Ω
테이프출력레벨: 10, 300, 775mV (10V최대)
임피던스: 330Ω
크기(WHD): 321 x 70 x 310mm
중량: 4.42kg
연락처: +44(0)1480-447700

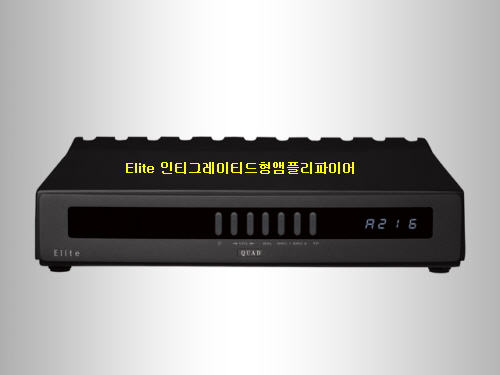

Elite 인티그레이티드형앰플리파이어


이 시스템은 프리와 파워앰플리파이어를 사용하기 쉽게 하나로 통합시켜 설계한 인티그레이티드형.(Elite Pre and Stereo power amplifier in one single chassis). 하나의 섀시에 집약 시켜 놓은 시스템으로 프리와 파워앰플리파이어의 모든 장점을 결합한 제품.
입력 및 출력 연결과 기능의 선택은 엘리트에서 사용할 수 있게 되어 있으며 CDS CD플레이어 및 Elite FM 튜너에서 신호의 전송을 제공하는 장치가 후면에 위치해 있는  QuadlinkTM  터미널에 의해 해 줄 수가 있게 되어 있다.
The Elite Integrated is an offspring of Quad’s ‘closest approach to the original sound’ philosophy and combines all the virtues possessed by the Elite Pre and Stereo power amplifier in one single chassis.
A selection of input and output connections and functions are available in the Elite Integrated complemented by a QuadlinkTM terminal located at the rear of the unit that serves as a communication link and provides balanced signal transmission from the Elite CDS CD player and/or the Elite FM Tuner - an indulgence for audiophiles demanding simplicity in operation.

Elite 인티그레이티드형앰플리파이어 재원


프리부
  게인(라인입력)  37dB 최대
  입력감도:       300mV, 775mV
  출력전압:       775mV(3.3 볼트 최대)
  출력임피던스:   100Ω
  테이프임피던스: 330Ω
입렬단은 RCA 2계통과 테이프 IN
출력 단은 1계통의 프리-아웃과 테이프 아웃

파워부
  출력 80W+80W(8Ω)
  재생주파수대역: 20-20Khz(+/-0.3dB)
  SN비: >75dB
크기(WHD): 321 x 70 x 310mm
중량 6.6kg
연락처: +44(0)1480-447700

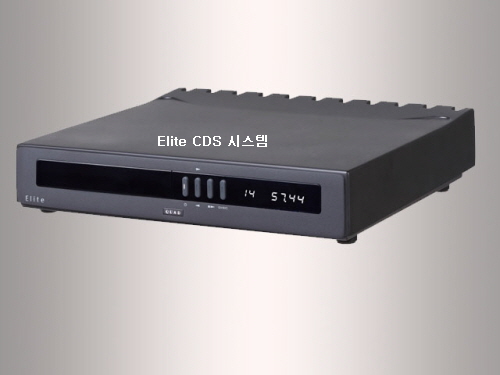

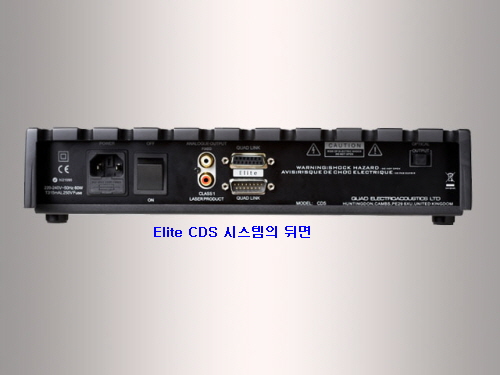

Elite CDS 시스템


이 시스템은 CD플레이어에 DA컨버터 기능을 내장시켜 설계된 시스템. 즉 트랜스포트시스템에 디지털 신호를 아날로그로 변환 시켜 줄 수 있는 컨버터 기능을 탑재한 시스템이다. 동사가 내놓은 새로운 전송 메커니즘과 서보 시스템을 내장시켜 만든 제품.
(The Elite CDS enjoys significant revisions throughout, including a new transport mechanism and servo system. Digital data stream is regulated by a high-performance master clock to minimise jitter (phase noise)
크리스털사의 CS4398 DA컨버터를 탑재해 설계된 시스템. 24비트/192khz 디지털 데이터 스트림 방식의 고성능 마스터 클록으로 동사가 사용했던 24비트/96khz 칩을 사용한 언 샘플링 DA컨버터를 대체하는 톱 클래스 제품.
즉 수준급 설계의 일로트로닉 콤포넌트 구조로 되어 있으며 다층 구조 회로 보드로 제작 되어 있다. (The highest quality electronic components are specified throughout, with multi-layer circuit boards and Quad’s advanced, proprietary filtering and control software.)
디지털 오디오 출력단자는 1계통의 광 TosLink, SPDIF이며 사용 가능한 디스크는 CD-DA Conventional Audio CD,  CD-R Recordable CD 등이다. 메인 파워 On/Off 스위치가 있으며 Black 컬러로 마감처리 그리고 사용하기 편리한 31 keys를 갖춘 리모컨이 준비되어 있다.

Elite CDS시스템 재원

설계방식: CD플레이어 D/A컨버터 탑재형
사용DA컨버터: Crystal CS4398 24비트 DAC
입력: Resolution Signals
Input Sampling Rates
재생주파수대역: 20Hz–20khz(+0dB/-0.7dB)
최대오디오라인출력: 2.4V RMS, RCA/4.8V RMS, 밸런스드(Quadlink)
출력임피던스: 120Ω
THD: ‹0.0013%(1khz때)
다이내믹레인지: >100dB(Awtd/16비트)
SN비:›113dB(Digital Silence/20Hz–20khz)
      ›116dB, Digital Silence (20Hz – 20khz) ‘A’ wtd
      ›94dB, 16비트(20Hz-20khz)
      ›97dB, 16비트(20Hz-20khz) ‘A’ wtd
크로스토크: <-120dB(1khz때)
크기(WHD): 321 x 70 x 310mm
중량 4.5kg
연락처: +44(0)1480-447700

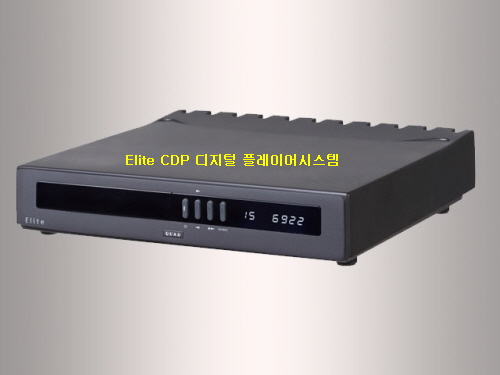

Elite CDP 디지털 플레이어시스템


Elite시리즈로 개발 소개하고 있는 CD플레이어시스템. 크리스털사의 24비트/192khz DA 컨버터를 내장시켜 설계된 디지털 데이터 설계 방식의 하이엔드 디지털 플레이어.(Its Crystal 24-bit/192khz DAC converts digital data into analogue signal, which is available as either fixed level for use with a traditional pre-amplifier or as a variable level to allow direct connection to a power amplifier.)
이 제품의 설계 특징은 DAB 튜너, TV / 위성 박스, 또는 컴퓨터 사운드 카드와 같은 디지털 출력에서 오는 PCM 스트림의 범위를 수용 하기위해 6계통 디지털 입력 단을 갖추고 있다.
(It features six digital inputs to accept a range of PCM streams coming from digital outputs such as a DAB tuner, TV/satellite box, or computer soundcard.)

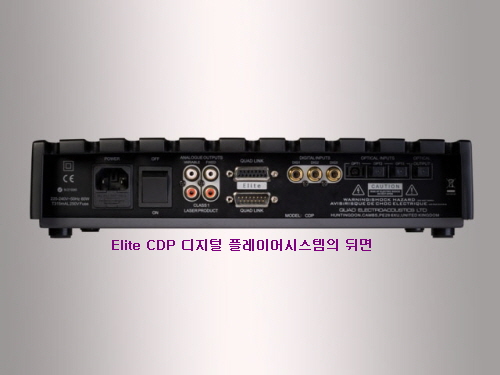

디지털 오디오 입력 단은 3계통으로 RCA 동축 75Ω, 광 TosLink, SPDIF이고 디지털 오디오 출력 단은 1계통 광 TosLink, SPDIF.사용 가능한 디스크는 CD-DA Conventional Audio CD,  CD-R Recordable CD 등 이고 메인 파워 On/Off 스위치가 있으며 Black 컬러로 마감처리 그리고 사용하기 편리한 31 keys를 갖춘 리모컨이 준비되어 있다.

Elite CD플레이어시스템 재원

설계방식: CD플레이어시스템
D/A컨버터: Crystal CS4398 24비트 DAC
입력 Resolution시그널: 16-24비트
입력샘프링레이트: 32-96khz
재생주파수대역: 20Hz–20khz(+0dB/-0.7dB)
최대오디오라인출력: 2.4V RMS, RCA (Fix & Variable Output)
                    4.8V RMS, Balanced (Quadlink)
출력임피던스: 120Ω
THD: ‹0.0013%(1khz때)
다이내믹레인지: >100dB(‘A’ wtd. 16비트)
                >117dB ‘A’ wtd. 24비트)
SN비: ›113dB, 24비트(20Hz–20khz)
      ›116dB, 24비트(20Hz–20khz) ‘A’ wtd
      ›94dB, 16비트(20Hz-20khz)
      ›97dB, 16비트(20Hz-20khz) ‘A’ wtd
크로스토크: <-120dB(1khz)
크기(WHD): 321 x 70 x 310mm
중량 4.5kg
연락처: +44(0)1480-447700

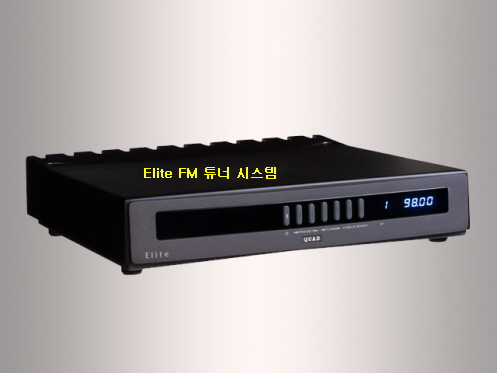

Elite FM 튜너 시스템


강력한 신호 전송과 음악 방송의 고품질 재생을 요구하는 소비자의 요구를 수용하기 위해 특별히 설계된 엘리트 FM 튜너시스템. 동사의 99시리즈 노하우를 그대로 승계한 고성능 수신 튜너시스템.
균형 잡힌 라인 오디오 전송과 완벽한 시스템 제어 기능을 갖춰놓고 있으며 독자적인 'QUAD 링크'버스 시스템을 통해 엘리트 시스템의 나머지 부분에 연결될 수 있게 되어 있다.
Designed specifically to cater to the needs of consumers requiring strong signal transmissions and high quality reproduction of music broadcasts, the Elite FM is “the” tuner to do just that.
Similar to its 99 series predecessor, the Elite FM tuner can be connected to the rest of the Elite system via our proprietary ‘Quad Link’ bus system to enable complete system control with balanced line audio transmission.

Elite FM 튜너시스템 재원

설계방식: 방송 수신용 튜너(FM)
튜닝주파수대역: 88–108MHz
채널 스패싱(Channel Spacing): 50khz
수신감도:(30dB quieting): 모노 8dBuV,
        (50dB quieting) 모노 18dBuV, Stereo 18dBuV
풀리미트(Full Limiting): ‹1uV (1.2dBf)
캡쳐비율(Capture Ratio): 1.5dB
IF Rejection : ›100dB
AM Supression : ›60dB
Image Rejection : ›80dB
Pilot Tone Supression : ›60dB
De-emphasis : 50uS/75uS
Aerial 입력: 2 x 75Ω(언배런스드)
크기(WHD): 321 x 70 x 310mm
중량 2.8kg
연락처: +44(0)1480-447700
