파워앰프 : 이달의 화제의 오디오시스템-2
 이영동    | 2012·10·03 14:12 | HIT : 2,161

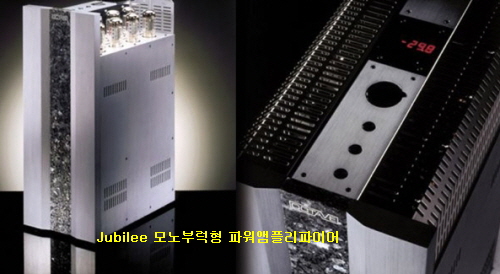

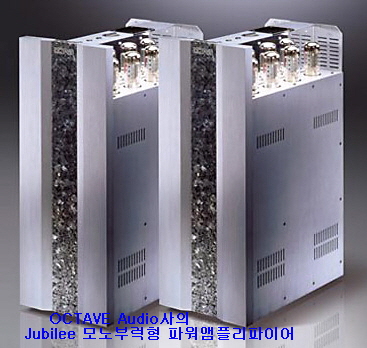

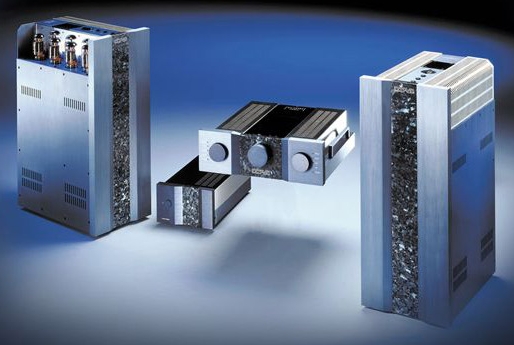

OCTAVE Audio사의 Jubilee 모노부럭형 파워앰플리파이어


독일 Karlsbad 지역에 위치해 있으면서 오래전부터 주로 진공관 소자를 사용해 하이엔드 오디오시스템을 개발 소개하고 있는 메이커. Octave Audio사가 새로 개발 소개하고 있는
모델 Jubilee 모노 부럭 디자인의 파워앰플리파이어시스템.
일반적인 외형 디자인과는 다른 구조를 보여주고 있는 앰플리파이어시스템으로 완전 모노 부럭형으로 설계되어 있다. 알루미늄 재질에 실버와 부럭 컬러로 단장되어 있고 전면에는 20mm 두께의 검정 컬러의 화감암 부렉 또는 그레이 컬러 스레이트(Slate)로 꾸며져 있다.
각각 1계통의 밸런스드(XLR)와 언밸런스(RCA)을 모두를 갖추고 있고 2개의 출력 바인딩 포스트 단자가 준비되어 있다.
시스템 사용한 진공관은 출력관에 6550C 8개과 ECC82관 4개를 사용 250와트(4Ω)를 낼 수 있게 제작되어 있다. 설계 특징은 20년 이상의 음악적인 노하우로 파워앰플리파이어에서 가장 중요한 전원부의 설계와 고음질 재생을 위한 내부 회로 등에서 뛰어난 성능을 가진 진공관 앰플리파이어로서 존재를 확인시켜 놓은 시스템.
이 시스템 대해 보다 많은 특징을 수입상인 로이코 자료로 살펴본다. 5극관 구성의 쿼트로(4×4) 푸시풀 파워앰플리파이어로서 최대 출력(280와트)시 왜율이 2%로 매우 안정된 동작을 실현하고 있다.
아이들링 전류는 진공관 마다 통상 동작 전류가 28mA로 되어 있고 조정 가능한 그리드 전압의 조정 범위가 30~80V로 되어 있다. 또한 돌입 전류 방지를 위한 소프트 스타트 기능이 최대 800와트 시간 지연은 3상, 6A를 초과하는 시간은 1초 미만이고 드라이브단 공급 전압은 280V DC로 되어 있다. 보다 제세한 이 제품의 설계를 살펴보자.

전원 관리와 전자 보호 회로 시스템

Octave사의 설립자인 Andreas Hofmann이 최초로 설계한 RE280 스테레오 파워앰플리파이어는 전통적인 파워앰플리파이어 기술을 바탕으로 하고 있다. 그리고 그 이후의 모든 Octave 제품처럼 이 앰플리파이어에도 Octave 오리지널 기술에 의한 전원 관리와 전자 보호회로를 내장하고 있다.
전원 관리 시스템은 스위치 On시에 진공관의 히팅 및 공급 전압을 모니터링 하여 조정하게된다. 이것은 진공관의 수명을 연장하는 것과 아울러 안정된 사운드를 유지시키기 때문에 매우 중요한 일이다.
또 전원이 켜질 때 거대한 서지 전류가 흘러가는 파워 서플라이 부품에의 영향도 완화시킨다. 많은 제조 메이커가 전자적 또는 소극적인 보호 기능조차도 진공관 앰플리파이어에 탑재하는 것을 주저 하고 있지만 이는 앰플리파이어의 수명과 조작 안전성을 사용자가 제어할 수 없는 요인으로 좌우되어 버리는 것을 의미한다. Octave사에서는 전자 보호 시스템을 파워앰플리파이어에 장비하고 있다.

입력 게인단의 최적화와 전원 공급

오리지널 RE280에서 확립한, 지금까지 시장에 나와 있는 제품과의 차이를 명확하게 한 혁신적인 기술이 입력 게인단의 최적화와 전원 공급이다. 한층 더 전원부는 새로운 설계 수법이 적용되었으며 더블 스타 그라운딩과 공급 전압의 아이솔레이션이 특징.
최적화된 입력단은 매우 정확한 푸시풀 동작과 재생 주파수대역을 80kHz까지 확장하기 위해 뛰어난 위상 안정성을 자랑하며 또 시시각각 변동하는 스피커의 임피던스 부하로부터의 영향을 전혀 받지 않는다.

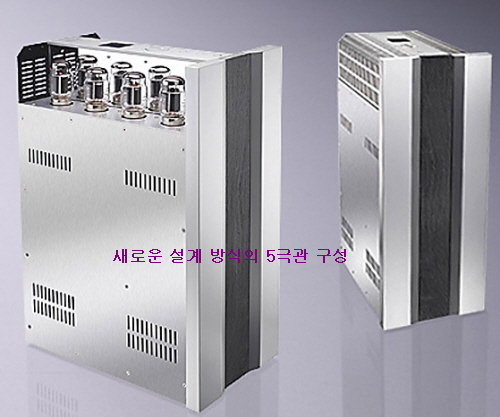

새로운 설계 수법의 5극관 구성

Jubilee MONO 파워앰플리파이어는 새로운 약진을 이루었다. 지금까지 Octave가 발표해 온 파워앰플리파이어와 동일하게 전자화된 전원 관리와 최적화된 입력단을 사용하면서 강화된 출력단구성의 혜택을 받고 있다.
이 앰플리파이어에서 혁명적인 부분은 5극관 접속으로 압도적인 고음질을 실현한 것이다. 고전적인 설계의 5극관 접속은 초기의 파워앰플리파이어에서 자주 채용되고 있었는데 이는 신뢰성과 고출력 재생을 비교적 용이하게 할 수 있었기 때문이다.
현대적 관점에서 보자면 이 구성의 난점은 다이내믹 레인지가 협소하고 왜율이 높으며 안정성이 낮은 점이다. 그러나 이러한 포인트는 5극관 설계 그 자체에서 직접 기인하는 것이 아니라 당시 채용되고 있던 회로설계에 의한 것이다.
Andreas Hofmann은 전형적인 5극관 구성의 결점을 배제하는 새로운 설계 수법을 개발했다. 강화된 5극관 회로는 음질과 공학적 관점의 양쪽 모두에 대해 이상적이라고 할 수 있는 것이다.
강화된 5극관 회로에 의해 전원 전압의 간섭이나 요동에 대한 절대적인 면역을 얻고 여러 가지 출력관에 대해 호환성이 커졌다.

테스트 기기가 필요 없는 바이어스 조정 기능

한층 더 효과적인 기능으로서 바이어스 조정 기능을 장비하고 있다. 의사 A급 파워앰플리파이어타입과 달리 AB급 앰플리파이어는 출력관을 위한 아이들링 전류를 최적화시키기 위해서 마이너스 그리드의 바이어스를 조정할 필요가 있다.
진공관이 에이징됨에 따라 설정을 변경하지 않으면 안되며 진공관을 교환하였을 경우에도 조정이 필요하다. 통상적으로는 테스트 기기가 필요하고 측정하기 위한 지식이 요구되지만 Jubilee MONO 에서는 앰플리파이어의 전원이 켜져 있으면 간단한 방법으로 언제라도 바이어스를 확인하여 최적화할 수 있다.
이 조정으로 앰플리파이어의 특성 음질 즉 토탈 퍼포먼스가 크게 향상된다. Jubilee 제품은 주문 생산 방식이기 때문에 사용자에게 인도 기간이 지연될 수 있다.

Jubilee Mono의 특징

. 호환성이 있는 출력관(6550/KT88/6L6/EL34)에 따른 바이어스 조정 기능
ㆍ 출력관 체크용 미터
ㆍ 출력 레벨의 전자적 프리셋
ㆍ 전자 모니터링 회로 및 보호 시스템
ㆍ 게인 스테이지용 전류의 전자적 안정화 회로
ㆍ 서지 전류의 효과적인 제한
ㆍ 2개의 전원 트랜스에 의한 전원 공급(각각 약 1kW 정격)
ㆍ 최대 용량의 고전압 대응 전해 콘덴서가 장착된 전원 공급 회로
ㆍ RCA/XLR 입력 대응
ㆍ 스페어용으로 선별 진공관이 대당 4개씩 부속

Jubilee 모노 부럭 파워앰플리파이어 재원

  출력              :  250W(4Ω)
출력단구성        :  쿼트로(4x4) 푸시풀, 5극관방식
주파수특성        : 3Hz-120kHz/ 0-6dB
입력임피던스      : 90kΩ(RCA), 13kΩ(XLR)
입력감도          : 2.4V(RCA), 2.4V x 2(XLR)
THD             : 1% 이하(220W/4Ω/1kHz)
SN비             : 106dB 이상
최소부하임피던스  : 2Ω
소비전력          : 300W(무출력신호시), 600W(최대출력시)
사용진공관        : 6550C x 8, ECC802 x 4
진공관보호기능    : 그리드 전류 170mA(출력관), 320V DC 과전압 검지
                     (드라이버 회로)
NFB              :  17dB
게인              : 23dB
오픈루즈게인      : 40dB
잔류잡음          : 200µV 이하/200Hz-20kHz 내에서는 100µV 이하
크기(WHD)        ; 280 x  750 x 420mm
중량              : 70kg
자료제공및 연락처 : (주)로이코 02-335-0006
