왕년의 명기
 이영동    | 2012·12·02 16:45 | HIT : 2,200

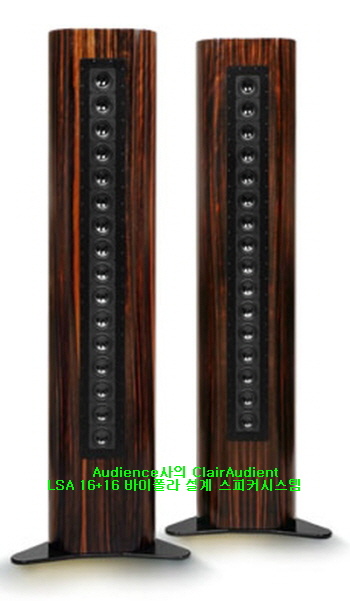

Audience사의 ClairAudient  LSA 16+16 바이폴라 설계 스피커시스템


미국 캘리포니아주 San Marcos 지역에 위치해 있으면서 독특한 설계 방식의 스피커시스템등을 개발 소개하고 있는 메이커가 오래전에 소개한바 있는 바이폴라 방식 대형 마루형시스템.

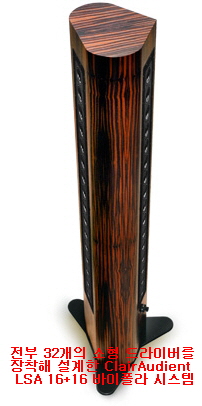

사용 드라이버는 3“ 구경으로 동사가 개발한 모델 A3S2 풀레인지형 유닛. 즉 2.5g급 경량급 소형 유닛 16개를 앞면과 뒷면 등 총 32개를 탑재해 설계된 시스템이다. 실제로 저음용이나 중음용 그리고 고음용 트위터 등을 사용하지 않고도 충분한 주파수 대역을 재생 시켜 줄 수 있게 만든점이 특징.
사용 유닛의 재질은 티타니늄 합금(Titanium alloy)으로 되어 있다. 보다 정확한 스피커 이론을 정위해 보자. 다시말해 규격이 다른 여러 형태의 멀티 드라이버 설계 시스템과 같은 크기의 소형 드라이버로 만든 제품과의 실제적인 음질 차이는 이론적으로 정리해 보자.

좋은 스피커시스템을 만들기 위해 알아야할 점

현재 사용하고 있는 모든 스피커시스템은 공기를 진동시켜 사운드를 전달하기 위해 만든 기계적인 음향 에너지를 전기 신호를 변환시켜 만드는 동일한 물리적 원리에 작동하고 있다. 하나의 스피커와 다른 스피커와의 성능 차이는 기계적 변환에 전기가 수행되는 방식에 의해 결정된다고 볼 수 있다.
지난 50년 동안 현대적인 스피커시스템은 세련된 기술 성장 이였다고 볼 수 있다. 그러나 이러한 발전과 기술로 불필요한 복잡성과 본질적으로 궁극적인 해결 능력과 음악 이벤트의 사실적인 묘사에서 떨어지고 있어 문제가 되어 왔다고 볼 수 있다.
최근의 엔지니어링 팀은 최고의 스피커시스템을 만들어 내기위해 거듭 새로운 소재와 설계 방식을 사용 좋은 제품들을 소개하고 있으나 아직도 정확한 “이것이라는 답을 알려주는 제품은 없다고 해도 과언이 아니다.
그러나 ClairAudient 스피커시스템은 단순하면서도 정교한 드라이버 기술을 사용 뛰어난 음악성을 갖춘 제품을 우리에게 보여준 있는 제품이 아닌가 할 정도로 특이한 제품인 모델 ClairAudient LSA 16+16시스템을 개발 관심을 끌게 한바 있다.

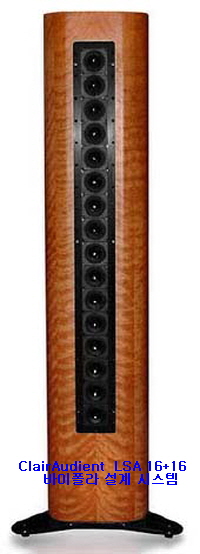

이 시스템은 사진에서 볼 수 있듯이 동일한 드라이버를 사용하므로 서 전체 주파수 대역에 걸쳐 평탄하면서도 동일한 소리를 듣게 해준 제품이 아닌가 한다.
기존의 멀티 유닛 설계 스피커시스템 디자인에서 가장 문제가 되고 있는 부분이 크로스 오버 네트워크의 사용이다. 이로 인해 위상에 문제가 있기 때문이다. 크로스 오버의 단점은 특히 고음 영역에 볼 수 있다.
많은 스피커시스템 설계 디자이너들은 크로스 오버를 통해 전기 보상을 도입하여 응답 곡선에 위상차 효과를 보상해야 된다고 알고 있다. 이 테스트 측정된 응답을 부드럽게 할 수 있지만 과도 응답은 문제가 된다.
복잡한 파형은 이제 분명하게 또는 정확하게 재현되는 수가 없다는 것이다. 우리가 스피커시스템을 통해 음악을 들을 때 2500hz 주변의 주파수 영역에 가장 민감하다.
대부분의 중간 높이의 크로스 오버가 적용. 대상에 여러 개의 동일한 전체 범위 드라이버의 사용은 전혀 상 문제로 40hz에서 22khz까지 매우 평면 응답을 재생산한다. 그런대ClairAudient 스피커 기술은 음악 뉘앙스의 가장 미묘한 매우 높은 있겠지만 놀라운 3인치 A3S 드라이버는 2.5 그램의 총 이동 질량을 가지고 있으면서 콘 재질은 강도와 강성에서 우수한 티타늄 합금 드라이버를 사용하고 있다.
특히 콘의 가벼운 무게와 결합 매우 대형 자석/모터 구조는 응답시간을 쉽게 해결해 주게 하고 있다. 즉 모든 주파수에서 음악의 세부 해상도가 비교할 수 없을 정도로 왜곡 현상이 없다는 점이다.
즉 왜곡이나 압축하지 않고 큰 소리로 연주 할 수 있는 능력은 사실적인 오디오 재생을 위한 필수 성능 특성을 말해 준다. A3S 드라이버는 라이브 음악의 볼륨 레벨에서 왜곡 없이 뛰어난 성능과 동적 대비를 생산하고 있다.
ClairAudient LSA 16+16은 거실에 심포니 오케스트라를 불러다 생연주를 듣게 한 유일한 스피커 시스템이라고 설명하고 있다. 전체 드라이버는 10KHz 이상의 주파수에서 음악 신호 전송이 매우 심각 한 것은 특히 대형 유닛의 고음용 트위터로 최종 결과는 높은 주파수를 재현하는 것이었다.
그러나 A3S 드라이버는 청취 가능한 범위의 모든 주파수를 제공하지만. 대상은 크로스 오버 또는 수정 네트워크의 합병증 없이 매우 효과적으로 높은 주파수 전송 문제를 해결해 주고 있다.
ClairAudient LSA의 스피커 시스템은 정말 음악 정확성과 중립성에서 혁신적인 제품이라고 설명하고 있다. 왜곡 현상은 저음용 베이스 성능에도 관계가 된다. 여러 종류의 초저 드라이버의 왜곡현상이 없는 스피커는 생산이 되지 못한다는 것이 통일과 현실적인 베이스 사운드 스테이 징이라고 할 수 있다.
사실적인 음향 공간 디자이너의 일부 사용자가 사운드 스테이지를 생성하려면 일반적으로 크로스 오버 구성 요소와 스피커/드라이버 수정에 다양한 의견을 제시하면서 고치면 되겠 어" 로 의존하고 있다.
ClairAudient의 스피커시스템은 하나의 리스너뿐만 아니라 여러 사람의 기본 청취 영역을 확장시켜 달콤한 공간에 대한 전형적인 '최적'응답을 생산 할 수 있게 해준다.
음향 공간을 재현 할 수 있는 대상 스피커의 능력은 실제적으로 너무나 많다. 하나의 드라이버로 전주파수 대역을 커버한다는 것은 매우 어렵다. 그래서 시청하고 있는 리스닝 룸의 스피커시스템 방향 각도의 다양한 위치는 성능의 멋진 입체 '느낌'에 기여하고 있다.

Audience사의 ClairAudient  LSA 16+16 재원

설계방식: 풀레인지 멀티플렉스
사용유닛: 3“구경 32개
재생주파수대역: 40hz-22khz
임피던스: 8Ω
출력음압레벨:99db
연락처: Tel: 360-718-8300

Audiomat사의 Opéra référence 인티그레이티드형 앰플리파이어


프랑스 오디오시스템 제조 메이커인 Audiomat사가 2007년도에 설계해 소개한바 있는 인티그레이티드형 앰플리파이어. 동사는 1987년에 설립되었으며 초기부터 앰플리파이어를 개발에 심혈을 기우러 온바 있다.
특히 동사가 2003년도에 판매한바 있는 모델 Opus시스템은 인기가 있었든 제품이었다. 이후 동사가 내놓은 인티그레이티드형 앰플리파이어 모델 Opéra référence시스템은 많은 오디오 파일들에게 좋은 반응을 보인바 있다.
클래스 A급 증폭 방식의 스테레오 인티그레이티드형으로 채널당 30와트 실효 출력을 낼 수 있게 진공관 소자를 사용 고음질 시스템으로 판매된바 있었든 시스템이다. 사용 진공관은 5965관 3개를 위시해 출력 진공관 EL34L관 4개를 쓰고 있다.

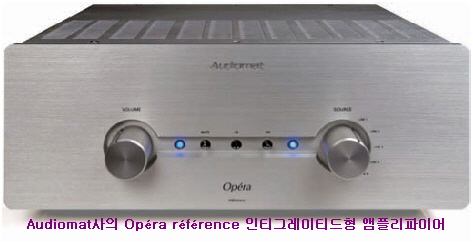

우선 전면 패널 디자인을 보게 되면 별로 특이한 점을 찾기는 쉽지 않다. 전면 패널은 알루미늄 재질로 만든 10mm 구경을 그리고 새시는 3mm 구경으로 제작되어 있다. 전면 패널의  기능으로는 전원의 켜짐과 꺼짐을 위시해 음 소거, 입력, 음량, 원격 제어, 볼륨 스위치 등이다.

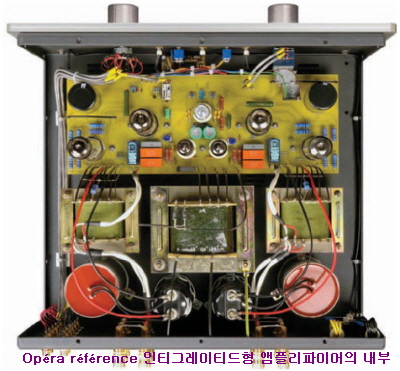

또한 내부 회로를 보게 되면 내장되어 있는 트랜스포머 용량은 340VA것을 사용하고 있다.

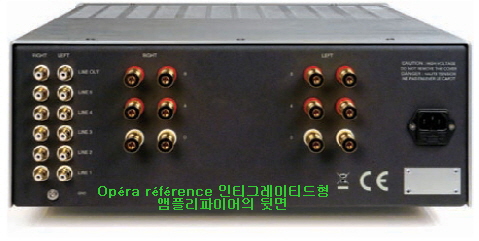

이 시스템의 라인 입력 단은 RCA 5계통을 비롯해 1계통의 레코드(Record)단을 갖추고 있다.
소리 높낮이 조정부인 볼륨은 일본 ALPS사의 Potentiometer를 탑재해 놓고 있으며 기본적으로 내부 부품들은 수준급 신뢰성 제품들을 선정해 사용하고 있다. 이 시스템의 모든 가공은 수 가공 처리로 되어있다.
특히 신호 전송에는 차폐 케이블 사용했으며 모든 입력 잭은 테플론 재질로 절연시켜 놓았다. 금도금의 스피커 터미널 등은 신호 전송에 만전을 기하게 되어 있으며 사용하기 편리하게 원격 조정 기능인 리모컨이 준비되어 있다. 바이와이어링 연결이 가능하게 단자가 준비되어 있다.

Opéra référence 인티그레이티드형 앰플리파이어 재원

설계방식: 클래스 A급 증폭 방식 스테레오 인티그레이티드형 앰플리파이어
실효출력:30W+30W(최대 23와트까지 클래스 A 모드)
재생주파수대역:20Hz–80kHz(-3dB)
임피던스: 4/8Ω
소비전력:190W
사용진공관 : 5965관 3개, 출력관 EL34L관 4개
트랜스포머:340VA
크기(WHD): 445 x 180 x 380mm
중량: 28kg
