다이나코사의 STEREO 70 파워앰플리파이어
 이영동    | 2007·03·22 10:17 | HIT : 11,096
이 난은 앞으로 과거 인기 있었던 각종 오디오 시스템들을 소개하고자 한다. 제품의 성능과 디자인 등을 알아본다. 첫 번째로 진공관 앰플리파이어로 유명한 미국 Dynaco사에 오래 전에 소개한 인기 모델로 스테레오 설계 방식의 진공관 파워 앰플리파이어 모델 “STEREO 70”에 관해 알아보자.

                                    다이나코사의 STEREO 70 파워앰플리파이어

7~80연때 오디오 파일이라면 미국 Dynaco사에서 만든 모델 ST 70 스테레오 진공관 앰플리파이어를 기억하게된다. 동사는 다이나 키트(Dynakit)제품을 보다 싸게 공급해 많은 사람들로부터 자신이 직접 만들어 사용 할 수 있게 한 조립 상품으로 관심을 갖게 한 회사 브랜드다.
Dynaco사는 1950년 David Hafler와 그의 친구인 Herb Keroes와 함께 미국 필라델피아에서 PA 제품을 만들기 위해 Acrosound사로 출발했다. 특히 초기에는 오디오용 출력 트랜스포머를 설계 제작 판매했다.
데이비드 하플러 자신은 오디오에 관심을 갖고 있었고 자사가 만든 출력트랜스포머를 사용해 울트라 리니어 (Ultra linear)회로 앰플리파이어를 설계했다. 특히 그는 쉽게 자작해 볼 수 있는 키트 상품에 매력을 느끼게 된다.
1955년 10월 필라델피아 617 N. 41st St에 Dynaco사를 차렸고 50와트 출력의 모델 MK II을 소개했다. 물론 이 모델은 키트로도 판매했다. 1960년 초에는 모델 MK III 60와트 급 제품을 내놓았다.
그는 1955년부터 Radio-Electronics 잡지에 당시 인기 있었던 월리엄슨 앰플리파이어 회로에 관한 글을 기고했으며 전설적인 스테레오 설게 방식의 모델 ST 70은 그가 여행 중  1959년 Bob Tucker가 만들어 다이나코사 브랜드로 내놓았다고 기록하고 있다.
모델 ST 70은 프로 급의 오디오파일들에게 까지도 가격대의 무난한 시스템으로 알려진 더욱 관심을 끌게 한바 있다. 이 제품은 아직도 중고 오디오시장에서 거래되고 있을 정도로 인기가 있는 제품이다.
다시 말해 가격에 비해 재생음질이 수준 급이라는 데서 매력을 느끼게 하며 사용 부품 또한 비교적 특성이 우수 한 것을 선정해 놓았다. 이 제품이 처음 소개된 것은 아마도 30년 전후가 된다.
  외국에서 판매되고 있는 이 제품을 자세하게 설명해 놓고 있는 광고 모습

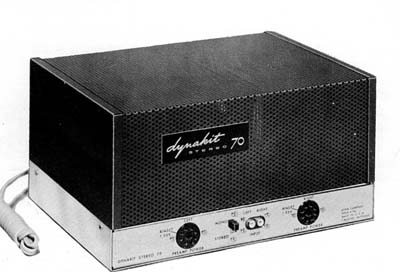

외형 디자인은 사진에서처럼 별로란 생각을 하게 되는데 내부 회로 설계는 그렇지가 않다. 특히 재생 음질을 들어보게 되면 왜 이 제품에 오디오파일들이 애착을 갖고 있는지를 알게된다.

최근에 소개되고 있는 하이엔드 제품들과 비교해서 결코 뒤지지 않는 재생 음질을 알게 해주는데 더욱 매력이 있지 않을까 하는 마음이다. 비록 제조 된지 오래 되었어도 상태만 양호 하다면 은 갖고 싶은 제품 중 하나다.

진공관 앰플리파이어를 좋아하는 취향이 강한 사람이라면 진공관을 교환하고, 바이어스를 조정하고, 고장을 수리하거나 개조하는 등, 진공관 오디오 유지를 위한 배움의 시작이라고 생각한다.

진공관 설계 앰플리파이어가 실리콘(TR류) 기기보다 친근감이 있으며 고장수리가 용이하다는 사실은 오디오파일들을 진공관 앰플리파이어에 미련을 떨쳐 버리지 못하는 이유중 하나라고 본다.

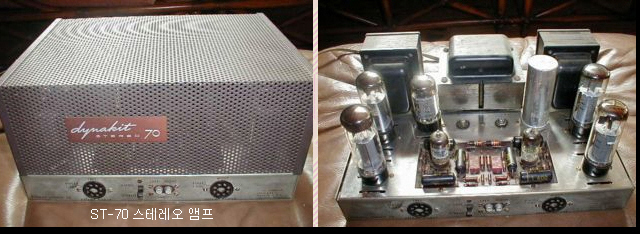

ST 70은 외형을 살펴보자. 니켈 도급 새시에다 갈색으로 도장된 커버가 부착되어 있다. 크기는 가로 세로 높이가  6,5 x 9,5 x 13인치로서 되어 있다. 커버를 씌워놓지 않고 사용하는 것도 좋은 방법이다.
본체의 중량은 32파운드이며, 출력 임피던스는 4, 8, 16 이다. 프리앰플리파이어에 전원을 공급할 수 있는 소켓이 장착되어 있다. 또한 바이어스 접점이 편리하게 각 소켓에 설치되어있다.

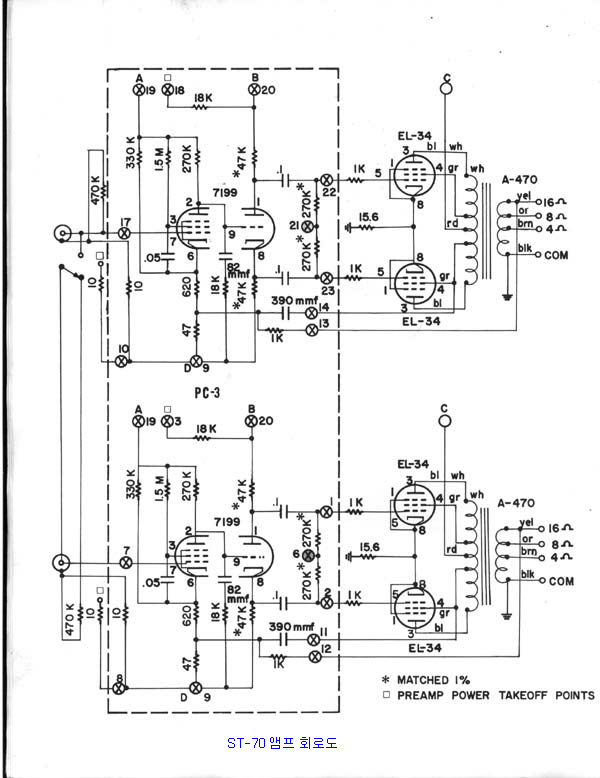

그렇기 때문에 다른 진공관 앰플리파이어처럼 출력관의 바이어스 조정을 위해 본체를 열지 않아도 된다. 또한 스테레오 모노 전환 스위치가 부착되어있다. 본 앰플리파이어에는 4개의 EL34, 2개의 7199, 1개의 GZ34 셀렌 정류관이 사용된다.
이중 7199는 더 이상 생산되지 않고 있으나 아직 구할 수는 있다. 진공관의 신뢰도를 유지하기 위해 출력관은 용량의 65% 수준으로 작동되도록 하였고, 필터 케퍼시터들은 허용 전압의 85%로 작동되게 설계되었다. 이 모델은 채널 당 35와트 실효 출력을 갖춰놓고 있다.
ST 70은 제작 된지 오래되어 역동 감과 고역의 섬세함 그리고 저역의 박진감은 부족하지만

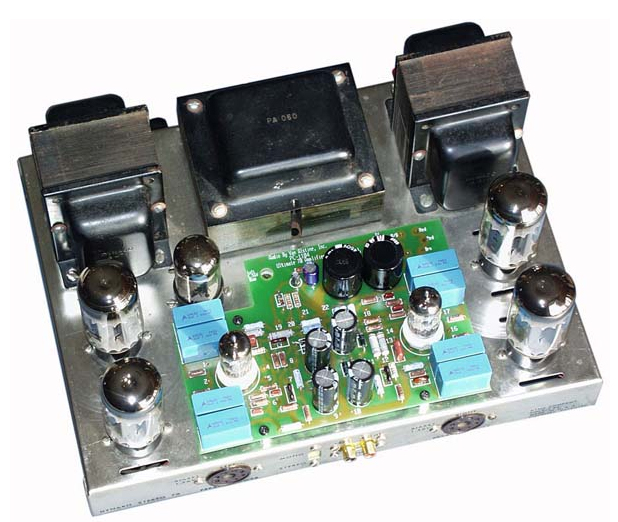

그런 대로 가정에서 음악을 감상하기엔 부족하지 않다고 본다. 사실상 고역 재생에서 그렇게 문제가 되지는 않는다. 다만 초 고역이 제한된다. 그리고 깊은 저역의 재생이 아쉽다고 생각하는 분들도 있다. 다이나코 키트 제품과 업그레이드 보드판은 지금도 시카고 Triode Electronics가 판매하고 있다.
