명기의 고향 Vitavox History
 이영동    | 2011·08·17 17:53 | HIT : 14,851
Vitavox사는 새롭게 태어나 도전


Vitavox사의 스피커시스템은 현재 Octave Audio사와 함께 기존의 엔지니어링 및 캐비닛 메이커와 함께 생산 라인 준비해 심혈을 기우리고 있다고 한다. “Vitavox Hi-Fi” 상호로 새롭게 출발하고 있으며 동사를 관리하고 있으며 Mike Harvey이 책임을 맡고 있다.
그동안 필자와의 연락에서 현재 동사가 하고 있는 계획을 자세하게 설명하고 있어 관심 있는 분들은 참조해 주시기 바랍니다.
Well, we're currently completing a premises expansion, which will establish dedicated Vitavox production lines along side Octave Audio's existing engineering and cabinet making facilities.
The bespoke nature of the work that Octave Audio undertakes requires a degree of flexibility with regard to scheduling, but works are well advanced and we are hoping for completion some time early in the new year.

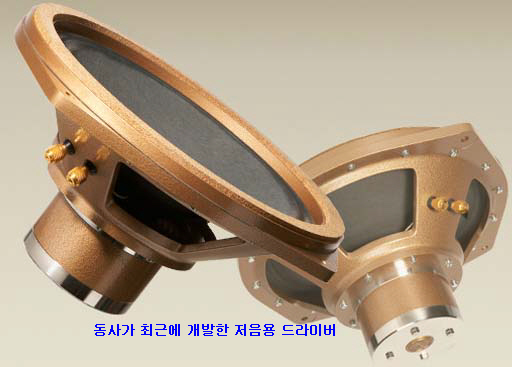

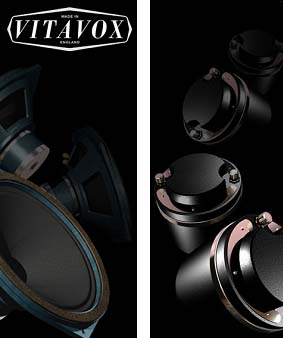

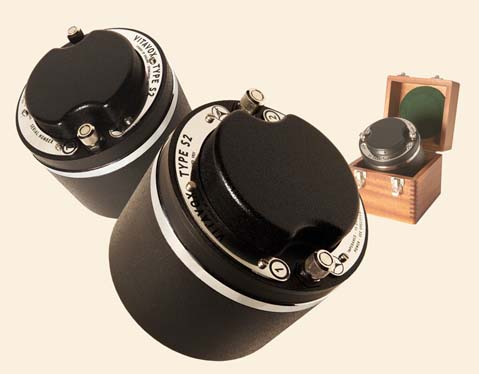

그동안 Vitavox사의 핵심적인 드라이버인 모델 S2와 15“ 구경 AK150, 151 Alnico 등 명기들은 그대로 사용 할 수 있도록 부품과 진동판 등 지원 할 수 있도록 철저한 애프터서비스를 구축해 준다고 한다.

(The S2 will be available in its classic form, alongside the AK150 and 151 Alnico motor 15" drive units. These will be supported by a full range of user replaceable spare parts and diaphragms.)
또한 시스템으로 소개된 명기인 2웨이 설계 코너형 방식의 모델 CN-191시스템도 새롭게 개선된 제품을 선보일 예정으로 있다고 하는데 주문 생산 방식을 취할 것으로 알려 지고 있다.

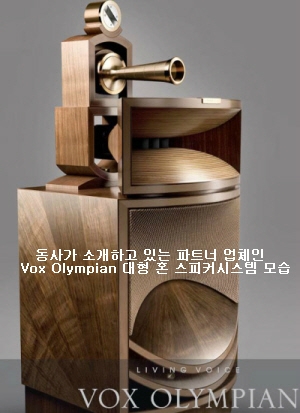

최근 Living Voice사가 동사가의 드라이버를 사용해 설계된 VOX OLYMPIAN시스템은 오디오파일들의 관심을 모은바 있어 더욱 주목되고 있다.
Well, we're currently completing a premises expansion, which will establish dedicated Vitavox production lines along side Octave Audio's existing engineering and cabinet making facilities.

Vitavox Hi-Fi사의 주요 사업 내용

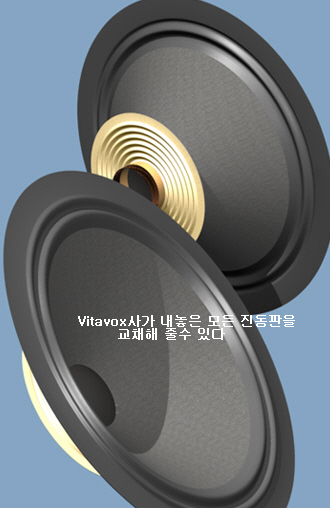

동사는 그동안 Vitavox사가 내놓은 15" Type K와 Type AK 새시 등 모든 진동판을 애프터 서비스해 줄 수 있게 준비하고 있다. 다음은 동사가 최근에 새로운 진동판과 옛날 진동판에 관한 설명을 참조하시기 바랍니다.

We supply user replaceable cones for all 15" Type K and Type AK chassis loudspeakers. The cones are interchangeable, so performance specification can be readily changed. If you require a new cone for an old unit, please ensure you request the correct impedance and BR characteristics for the intended application, as previous cone replacements may mean that the driver type is misleading.

또한 Vitavox사의 고음용 트위터인 'S' Type 교체도 가능하다고 하며 GP 유닛도 제고가 있어 교체 가능 하다고 한다.

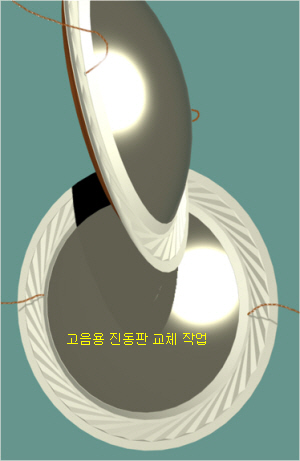

Replacement diaphragms for all Vitavox 'S' Type pressure units are available, and we also keep limited stocks for some GP units. All kits are supplied complete with washers and full fitting instructions.
In addition to holding a number of popular types in stock we offer a custom manufacture service for throat adaptors and ferrules. We can offer a number of material options and are happy to manufacture to customer drawings.
The drawings for most Vitavox loudspeaker products from the last 60 years are kept in our archives, and we also keep the original production tooling for many of these. If you have a cherished model that needs a new, genuine Vitavox part then give us a try, as if we don't hold it in stock, the chances are we can still manufacture it for you.

Vitavox사의 애프터 서비스

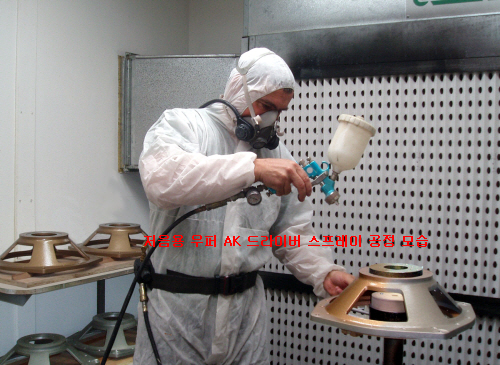

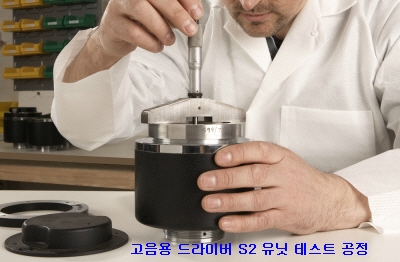

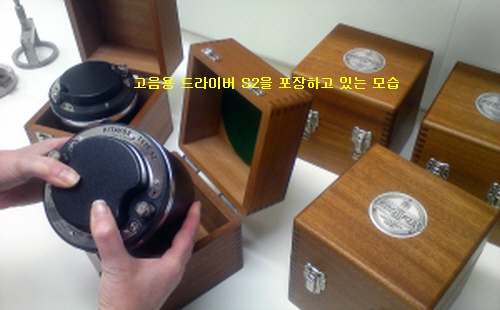

동사는 Vitavox 15"스피커 드라이버와 S2 pressure 고음용 유닛 등을 철저하게 100% 원상태로 애프터서비스가 가능하다고 하며 어떤 부분의 수리 또는 교체가 가능하다고 한다. 또한 주용 부분의 필요한 섀시와 부품 그리고 색상 등을 원형 복구가 가능하다고 언급하고 있다.
특히 드라이버 상태에 따라 AlNiCo 마그네트 어셈블리도 가능하며 효율적이고 강력하고, 아직 몇 십 년 동안 잘 사용 할 수 있게끔 최대한의 서비스를 제공할 수 있다고 한다.
Durability and serviceability are key to the Vitavox design philosophy. Whatever the age of your Vitavox 15" loudspeaker or S2 pressure unit, and however physically challenging its life might have been, we can assure you that it remains 100% serviceable.

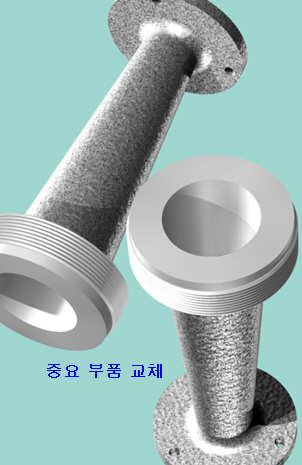

Should it prove necessary, any part can be repaired or replaced, and if required chassis components can be re-finished in standard or custom colours.
Depending on their particular environmental and usage circumstances, AlNiCo magnet assemblies can lose charge to a greater or lesser extent as the years pass.
We can offer a full recharging service to ensure that your driver's AlNiCo magnet assembly is as efficient and powerful today as when it was first built, and good for a few decades yet.
Recone kits are available for user fitting but if you'd rather, then we can supply and fit them for you here at the factory, and throw a gap clean and magnet recharge into the bargain!

Octave Audio

The bespoke nature of the work that Octave Audio undertakes requires a degree of flexibility with regard to scheduling, but works are well advanced and we are hoping for completion some time early in the new year.

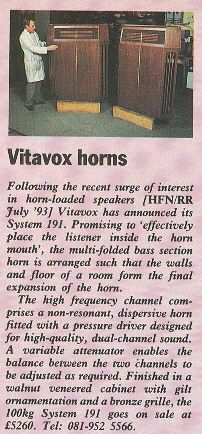

또한 동사가 새로 개발한 모델 191 제품에 대한 기사를 보면 1993년 영국 오디오 전문지인 “Hi-Fi" News & Record review 10월호 News" 란에는 ”Vitavox horns란 타이틀로 다음과 같은 기사가 실었다. 이 잡지 기사에 따르면 당시 모델 Vitavox  191시스템을 발표했다고 짤막한 기사가 실었다.
스테레오 2채널용으로 설계된 이 시스템은 .고성능 혼 드라이버를 장착해 만든 신형 시스템으로 관심 있는 분들은 제작사에게 직접 연락 하도록 했다.
Following the recent surge of interset in horn-loaded speakers HFN/RR July 93/ Vitavox has announced its system 191. Promising to "effectively place the listner inside the horn mouth", the multi-folded bass section horn is arranged such that the walls and floor of a room form the final expansion of the horn.
the high frequency channel comprises a non-resonant, dispersive horn fitted with a pressure driver designed for high-quality, dual-channel sound. A variable attenuator enables the balance between the two channels to be adjusted as required.
Finished in a walnut veneered cabinet with gilt ornamentation and a bronze grille, the 100kg system 191 goes on sake at £260. Tel 081-952 5566

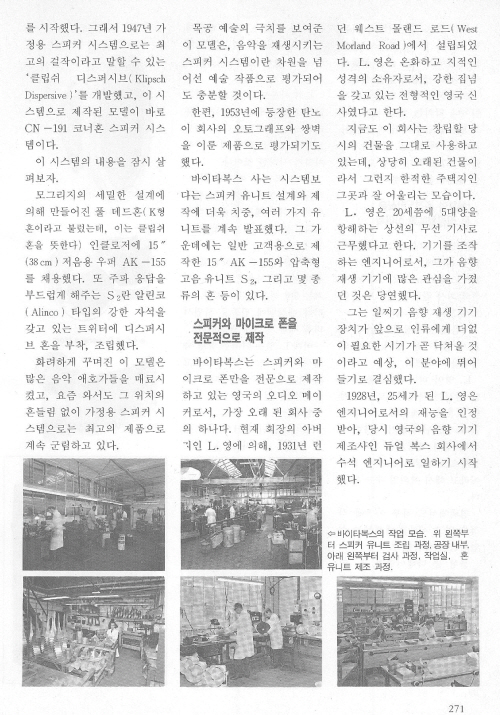

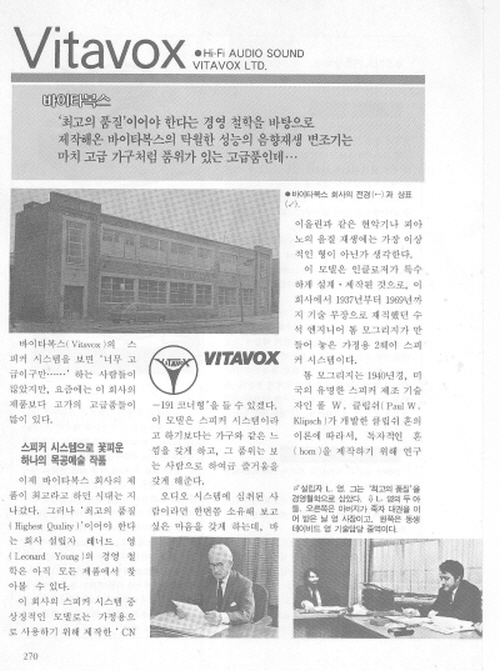

필자는 "World Audio Sound"란 단행본을 1988년에 발행 3판까지 증판하면서 \Vitavox사를 자세히 기고한바 있다. 당시만 해도 오디오 파일중 상당수가 국내에서 구하기 어려운 모델 CN-191 Corner형을 사용하고 있는 분들이 많았다.

바이타복스 역사


         최고의 품질이여야만 한다는 경영 철확을 바탕으로 제작해온 바이타복스의
         탁월한 성능.. 시스템은 마치 고가구 품위를 지니고 있다

국내에 하이엔드 고음질용 각종 오디오시스템이 소개되었던 초기만 해도 영국 바이타복스사가 내놓은 대형 스피커시스템인 모델 CN-191 코너형 스피커시스템은 탄노이사의 오토그래피나 클립시사의 코너형 그리고 JBL사의 43시리즈 등에 가려져 그렇게 빛을 보지 못했다.
그러나 중량급 캐비넷와 브리티시 사운드에 매력을 빠져들고 있고 오디오 파일들에게는 이 제품은 그런대로 관심을 갖게 하기에 충분했다.

스피커 시스템으로 꽃피운 하나의 목공 예술 작품


이제 바이타복스 회사의 제품이 최고라고 하던 시대는 지나갔다. 그러나 ‘최고의 품질이어야 한다는 회사 설립자 레너드 영의 경영 철학은 아직도 동사의 모든 제품에서 찾아볼 수 있다.

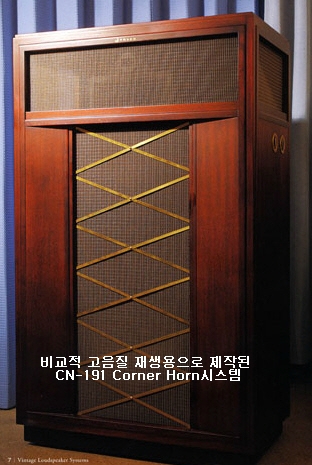

동사가 소개하고 있는 제품 중 상징적인 모델로는 가정용으로 사용하기 위해 제작한 ‘CN-191 코너형’을 들 수 있다.  이 시스템은 스피커시스템이라고 하기보다는 중량감의 고전 가구와 같은 느낌을 갖게 하고 있다.
오디오 시스템에 심취된 사람이라면 한번쯤 소유해 보고 싶은 마음을 갖게 하는데 특히 바이올린과 같은 현악기나 피아노의 음질 재생에 가장 이상적인 소리를 듣게 해주는 시스템이
아닌가 생각한다.
이 모델은 인클로저를 특수하게 설계 제작한 것으로 동사는 1937년부터 1969년까지 기술 부장으로 재직했던 수석 엔지니어 톰 모그리지가 설계해 판매한 2웨이 설계 방식의 스피커 시스템이다.

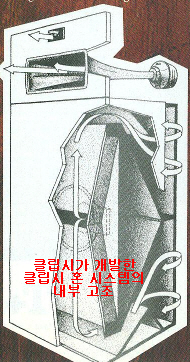

톰 모그리지는 1940년경 미국의 유명한 스피커 제조 기술자인 폴 W. 클립쉬가 개발한 클립쉬 혼의 이론에 따라서 독자적인 혼을 제작하기 위해 연구를 시작했다. 그래서 1947년 가정용 스피커 시스템으로는 최고의 걸작이라고 말할 수 있는 ‘클립쉬 디스퍼시브’를 개발했고, 이 시스템으로 제작된 모델이 바로 CN-191코너 혼 스피커 시스템이다.
이 시스템의 내용을 잠시 살펴보자. 모그리지의 세밀한 설계에 의해 만들어진 풀 데드혼 (K형 혼이라고 불렀는데 이는 클립쉬 혼을 뜻한다) 인클로저에 15“(38cm)저음용 우퍼 AK-155를 탑재해 놓았다.
또 주파 응답을 부드럽게 해주기 위해  S2 란 알리코 타입의 강한 자석을 가지고 만든 트위터에 디스퍼시브 혼을 부착시켜 조립했다. 비교적 당시로서는 화려하게 만들었으며 많은 음악 애호가들을 매료시키기에 충분했다.
요즘 와서도  고전을 즐기는 분들 상단수가 명품 스피커 시스템으로는 추천하고 있음을 보게 된다. 목공 예술의 극치를 보여준 이 모델은 음악을 재생시키는 스피커 시스템이란 차원을 넘어선 예술 작품으로 평가되어도 충분할 것이다.
한편, 1953년에 등장한 탄노이 회사의 오토그래프와 쌍벽을 이룬 제품으로 평가되기도 했다.

바이타복스사는 시스템보다는 스피커 유닛 설계와 제작에 더욱 치중 여러 가지 유닛들을 개발 계속 발표했다. 그 가운데에는 일반 고객용으로 제작한 15“ AK-155와 압축형 고음 유닛인 S2, 그리고 몇 종류의 혼 시스템들이 등이 있다.

스피커와 마이크로폰을 전문적으로 제작


바이타복스는 스피커 드라이버와 마이크로폰만을 전문으로 제작하고 있는 영국의 오디오 메이커로서 가장 오래 된 회사 중의 하나다. 동사는 Leonard Young에 의해 1931년 런던 웨스트 몰랜드 로드에서 설립되었다.  그는 지적인 성격의 소유자로서 강한 집념을 갖고 있는 전형적인 영국 신사였다고 한다.

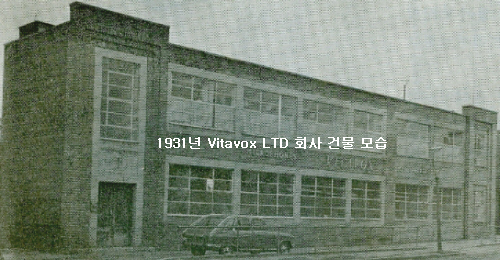

설립 당시의 건물은 아들에 의해 그대로 사용하고 있었고 오래된 건물이라서 그런지 한적한 주택지인 그곳과 잘 어울리는 모습이었다고 한다. 설립자인 Leonard Young은 후에 아들에게 회사를 물려주고 회장으로 남았다고 한다.
그는 20세쯤에 5대양을 항해하는 상선의 무선기사로 근무했다고 하는데 기기를 조작하는 엔지니어로서 그가 음향재생 기기에 많은 관심을 가졌던 것은 당연했다. 그는 일찍이 음향 재생 기기장치가 앞으로 인류에게 더없이 필요한 시기가 곧 닥쳐올 것이라고 예상 이 분야에 뛰어들기로 결심했다.
1928년,25세가 된 Leonard Young은 엔지니어로서의 재능을 인정받아 당시 영국의 음향 기기제조사인 듀얼 복스 회사에서 수석 엔지니어로 일하기 시작했다. 이곳에서 그는 어떻게 하든지 자금을 마련 자시의 회사를 설립하기 위한 꿈을 실현시키기 위해 열심히 일했다.
그는 돈을 벌기 위해서 아무 일이나 닥치는 대로 했으며 그중 댄스밴드를 조직해서 바이올린, 피아노, 색소폰 등을 직접 연주하기도 했다. 그는 자나 깨나 오직 회사 설립만을 생각했다.

‘최고의 품질’ 의식을 전 직원들에게 심어줘

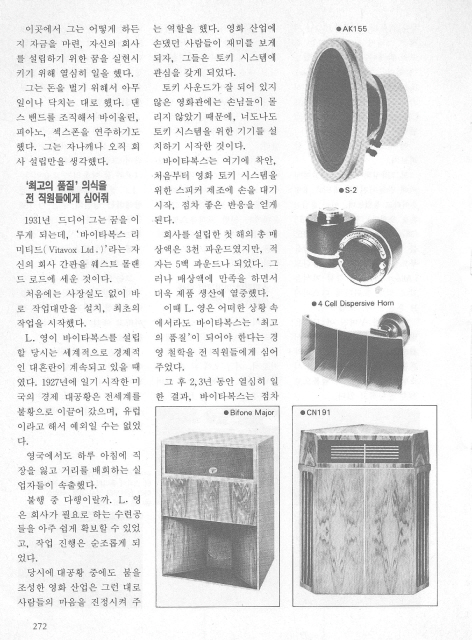

1931년 드디어 그는 꿈을 이루게 되는데  ‘바이타복스 리미티드(Vitavox LTD)" 라는 자신의 회사 간판을 웨스트 몰랜드 로드에 세운 것이다. 처음에는 사장실도 없이 바로 작업대만을 설치했으며 최초의 작업이 시작되었다.
Leonard Young은 바이타복스를 설립할 당시는 세계적으로 경제적인 대혼란이 계속되고 있을 때였다. 1927년에 일기 시작한 미국의 경제 대 공황은 전 세계를 불황으로 이끌어 갔으며 유럽이라고 해서 예외일 수는 없었다.
영국에서도 하루아침에 직장을 잃고 거리를 배회하는 실업자들이 속출 했다. 불행 중 다행이랄까, Leonard Young은 회사가 필요로 하는 수련 공들을 아주 쉽게 확보0할 수 있었고 작업 진행은 순조롭게 되었다.
당시에 대공황 중에도 붐을 조성한 영화 산업은 그런 대로 사람들의 마음을 진정시켜 주는 역할을 했다. 영화 산업에 손댔던 사람들이 재미를 보게 되자, 그들은 토키 시스템에 관심을 갖게 되었다.
토키 사운드가 잘 되어 있지 않은 영화관에는 손님들이 몰리지 않았기 때문에, 너도나도 토키 시스템을 위한 기기를 설치하기 시작한 것이다. 바이타복스사는 여기에 착안 처음부터 영화 토키 시스템을 위한 스피커 제조에 손을 대기시작 점차 좋은 반응을 얻게 된다.
회사를 설립한 첫 해의 총 매상액은 3천 파운드였지만 적자는 5백 파운드나 되었다. 그러나 매상액에 만족을 하면서 더욱 제품 생산에 열중했다. 이때 Leonard Young은 어떠한 상황 속에서라도 바이타복스는 ‘최고의 품질’이 되어야 한다는 경영 철학을 전 직원들에게 심어주었다. 그 후 2,3년 동안 열심히 일한 결과 바이타복스는 점차 적자폭을 줄여 나가게 되었고 드디어 흑자 경영에 들어가기 시작 지속적으로 발전할 수 있었던 것이다.

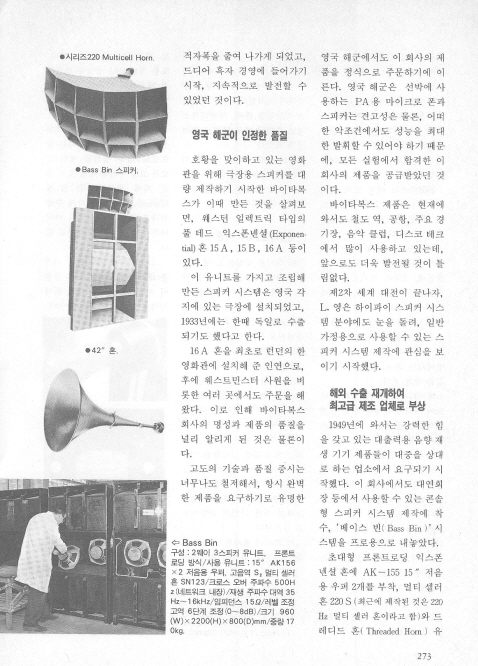

영국 해군이 인정한 품질

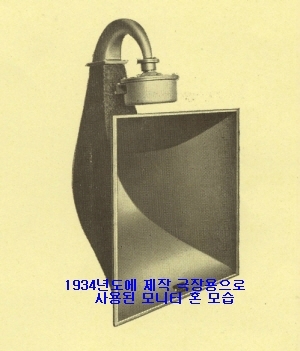

호황을 맞이하고 있는 영화관을 위해 극장용 스피커를 대량 제작하기 시작한 바이타복스가 이때 만든 것을 살펴보면, 웨스트 일렉트릭 타입의 풀 데드 익스폰넨셜 혼 15A, 15B, 16A 등이 있다.
이 유닛을 가지고 조립해 만든 스피커시스템은 영국 각지에 있는 극장에 설치되었고, 1933년에는 한때 독일로 수출되기도 했다고 한다. 16A 혼을 최초로 런던의 한 영화관에 설치해 준 인연으로 후에 웨스트민스터 사원을 비롯한 여러 곳에서도 주문을 해왔다.
이로 인해 바이타복스사의 명성과 제품의 품질을 널리 알리게 된 것은 물론이다. 고도의 기술과 품질 중시는 너무나도 철저해서 항상 완벽한 제품을 요구하기로 유명한 영국 해군에서도 이 회사의 제품을 정식으로 주문하기에 이른다.

영국 해군은 선박에 사용하는 PA용 마이크로폰과 스피커는 견고성은 물론, 어떠한 악조건에서도 성능을 최대한 발휘할 수 있어야 하기 때문에, 모든 실험에서 합격한 이회사의 제품을 공급 받았던 것이다.
바이타복스 제품은 당시 철도역, 공항, 주요 경기장, 음악 클럽, 디스코텍 등에서 많이 사용되고 있었고 당시에 더욱 발전된 모습을 보여주었다. 제2차 세계 대전이 끝나자 Leonard Young은 하이파이 스피커 시스템 분야에도 눈을 돌려, 일반 가정용으로 사용할 수 있는 스피커 시스템 제작에 관심을 보이기 시작했다.

해외 수출 재개하여 최고급 제조업체로 부상


1949년에 와서는 강력한 힘을 갖고 있는 대 출력용 음향재생 기기 제품들이 대중을 상대로 하는 업소에서 요구되기 시작했다. 이 회사에서도 대연회장 등에서 사용할 수 있는 콘솔형 스피커시스템 제작에 착수, ‘베이스 빈’시스템을 프로용으로 내놓았다.
초대형 프론트 로딩 익스폰넨설 혼에 AK-155 15"저음용 우퍼 2개를 부착시켜 놓았고 멀티 셀러혼 220s(후에 제작된 것은 220Hz 멀티 셀러 혼이라고 함)와 드레디드 혼 유닛 S2로 구성, 강력한 힘을 방사시킬 수 있게 제작된 모델이었다.
이것은 대 출력을 낼 수 있는 프로용 스피커 시스템으로 완벽한 성능을 자랑했는데, 런던의 클래식 전문 홀인 앨버트 홀은 이 장치가 설치된 이후 더욱 유명해졌다. 1958년에는 미국 알텍 회사의 A-7과 비슷한 모형으로 설계된 ‘비톤 메이저’가 등장했다.

이 모델은 비교적 넓은 장소에서 사용할 수 있도록 제작 된 것인데, 2웨이 방식으로 15“저음용 유닛 AK-156과 CN-157혼에 S2 고음용 트위터로 구성시킨 것이다. 유닛 구성 내용을 보면 CN-191과 다를 바 없고 시원스럽게 벗어나는 음질 재생은 풍만한 감을 갖게 한다.

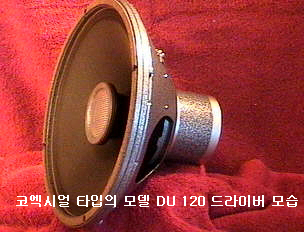

바이타복스는 또 영국의 탄노이 회사가 내놓은 듀얼 콘센트릭 2중 동축형 스피커 시스템과 비슷한 DU-121 이란 모델을 개발 발표했다. 이것은 12“ 콘형 저음부 중간에 역시 콘형으로 특수하게 제작된 트위터를 설치한 모델이다.
이 유닛을 가지고 설계한 위상 반전형 인클로저는 모델 SP-121라고 발표했으며 가정용으로 좋은 평을 받기도 했다.  1960년 후반에 와서 동사의 영업 방침은 그동안 중단되었던 해외 수출을 다시 재개하는 것이었다.
그래서 일본을 비롯하여 미국과 캐나다, 그리고 유럽 각지에 여러 종류의 시스템을 수출하기 시작했다. 그중 독일에는 상당량을 판매, 바이타복스하면 최고급 제조업체로 알려지게 되었다. 우리나라 오디오 시장에 이회사의 이름이 알려진 것은 CN-191 코너형 시스템이 소개되면서부터였다.

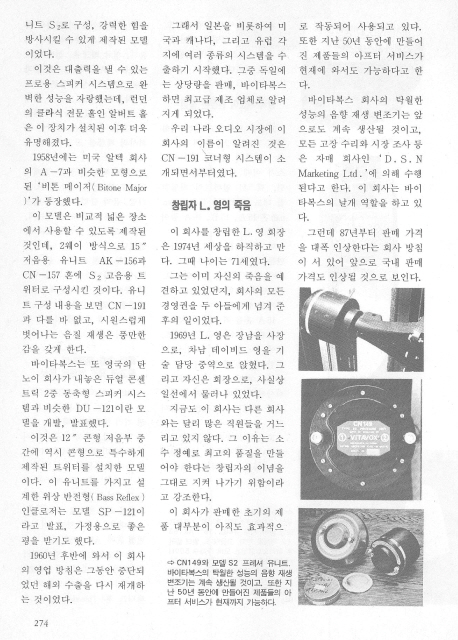

창립자 Leonard Young의 죽음


이 회사를 창립한 Leonard Young회장은 1974년 세상을 하직하고 만다. 그때 나이는 71세였다.  그는 이미 죽음을 예견하고 있었던지 회사의 모든 경영권을 두 아들에게 넘겨 준 후의 일이었다.
1969년 Leonard Young회장은 장남을 사장으로 차남 데이비드 영을 기술 담당 중역으로 앉혔다. 그리고 자신을 회장으로, 사실상 일선에서 물러나 있었다. 지금도 이 회사는 다른 회사와는 달리 많은 직원들을 거느리고 있지 않다.
그 이유는 소수 정예로 최고의 품질을 만들어야 한다는 창립자의 이념을 그대로 지켜 나가기 위함이라고 강조한다. 이회사가 판매한 초기의 제품 대부분이 아직도 효과적으로 작동되어 사용되고 있다.
또한 지난 80년 동안에 만들어진 동사 제품들의 애프터서비스가 이제는 Vitavox Hi-Fi의 Mike Harvey에 의해 가능하게 되었다. 바이타복스 회사의 탁울한 성능의 음향 재생 시스템은 앞으로도 Mike Harvey에 의해 다시 시작될 것으로 안다.
당시 동사는 과거 제품의 고장 수리와 시장 조사 등은 자매 회사인 ‘D.S.N marketing Ltd.’dp 의해 수행된바 있다.

바이타복스의 주역들

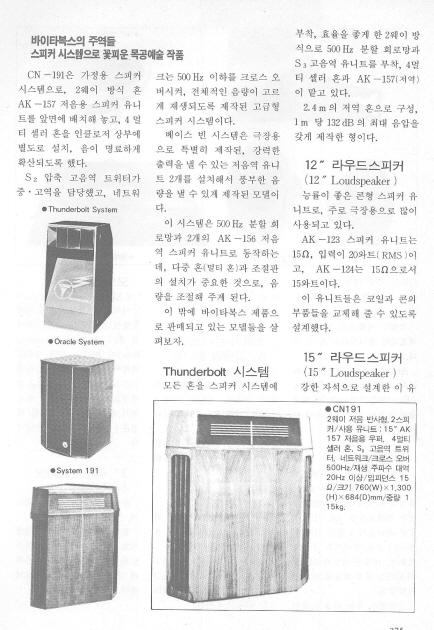

스피커 시스템으로 꽃피운 목공 예술 작품

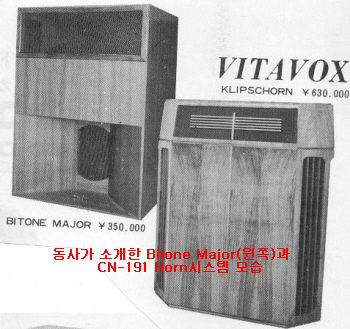

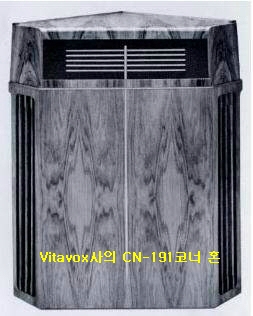

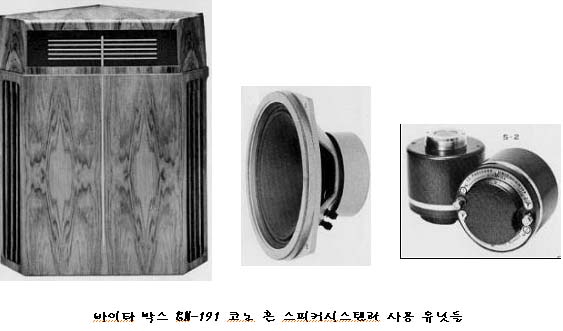

Vitavox사의 CN-191코너 혼

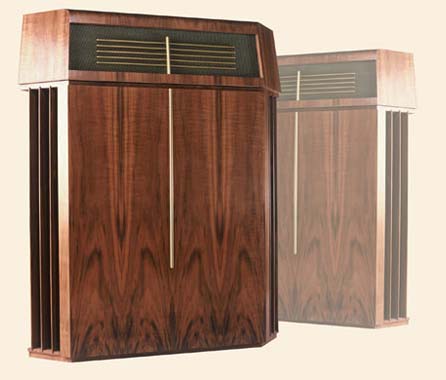

동사가 극장용으로서 1947년에 개발 소개한 대형 마루형 스피커시스템 모델 CN-191은 미국 클립사 제품을 연상하게 만든 제품으로 탄노이의 오토그래피 인클로저와도 매우 흡사한 형태로 제작되어 있다.
최고급 기종으로 소개된바 있는 이 마루형 스피커시스템은 가정용으로 디자인되어 판매되었던 제품으로 혼 설계의 최고봉이란 말을 들었고 가정용 스피커시스템으로서 인기가 있었던 3웨이 3유닛 구성 방식.
시스템 유닛 구성을 보게 되면 인클로저 상단에 부착시켜 놓은 고음용 드라이브에 모델 S-2를 위시해 고음용 혼에 CN-481 그리고 저음용 우퍼에는 AK-157을 장착해 놓았다. 디바이딩 네트워크는 모델 NW-500이 사용되었다.
고음용 드라이브 모델 S-2는 다이아 프렘임 알루미늄 합금 재질이며 자석밀도의 16,000 카우스이다. 저음용 우퍼 AK-157은 구경이 380mm이며 자석밀도의 14,000 카우스이고 중량은 11.34kg.이다. 이 스피커시스템의 전체 중량은 115kg.
AK-157 저음용 스피커 유닛을 앞면에 배치해 놓고, 4 멀티 셀러 혼을 인클로저 상부에 별도로 설치 음이 명료하게 확산 되도록 했다. S2 압축 고음역 트위터가 중·고역을 담당했고, 네트워크는 500Hz 이하를 크로스 오버 시켜 전체적인 음향이 고르게 재생되도록 제작된 고급형 스피커 시스템이다.

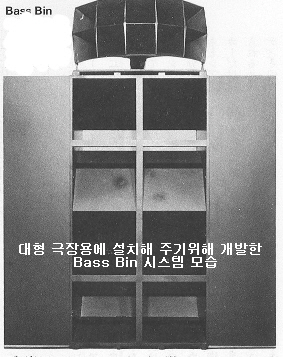

또한 베이스 빈 시스템은 극장용으로 특별히 제작된 제품이다. 이 제품은 다이내믹한 사운드와 강력한 출력을 낼 수 있는 저 음역 유닛 2개를 설치해서 풍부한 음량을 낼 수 있게 제작된 모델이다.
이 시스템 500Hz 분할 회로망과 2개의 AK-156 저 음역 드라이버로 동작하는데, 다중 혼(멀티 혼)과 조절판의 설치가 중요한 것으로, 음량을 조절해 주게 된다.
동사는 멀티 셀라 혼인 모델 CN157을 개선시켜 다시 만든 대형 혼 모델 CN 481을 소개했다. 이 혼은 사진에서 볼 수 있듯이 4개로 분리시켜 놓은 제품으로 모델 CN-191시스템에서 사용 한바 있다.

업무용으로는 모델 CN 121이 있으며 이 혼은 대출력용으로 제작 제작되었으며 대형 홀 등에 사용하는 저음용 시스템으로는 모델 Bitone Major가 있고 이것을 두 개로 설계한  Double Bitone Major시스템이 있다. 이 밖에 동사가 당시에 내놓은 유닛들을 살펴보자.

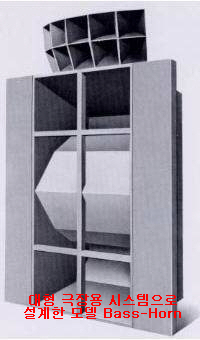

Bass-Bin시스템

동사가 내놓은 대형 극장용 시스템으로 설계한 모델 Bass-Horn시스템은 강력한 음향 출력을 낼 수 있게 되어 있으며 순 업무용으로 소개된 제품이다. 재생 주파수 대역은 20~20,000(Hz)이며 임피던스는 15Ω.

고음용에 HF 드라이버 S-2를 혼은 CN-123을 사용하고 있고 LF 드라이버에는 모델 AK-157 2개를 탑재해 놓았고 네트워크는 NW-500 아데네이터는 0~-8(dB)로 사용 할 수가 있게 되어 있다. 시스템의 중량은 170kg이며 크기는 960W x 2,200H x 800D(mm).

Vitavox사 신제품 드라이버와 과거 제품 수리 서비스를 제공

Mike Harvey는 동사의 책임지로서 Vitavox사의 모든 제품을 위한 사이트를 오는 가을부터 본격적으로 가동 한다고 알려왔다. Vitavox 설립 80주년 맞아 그동안 Vitavox사가 내놓은 각종 드라이버와 새롭게 만든 드라이버 등을 소개하고 있다.
특히 그는 Vitavox사 오래된 제품들을 위한 수리 서비스를 제공한다고 알려왔다. 브리티시 사운드의 역사에서 60년 넘게 가까이 지속적인 생산에 획기적인 제품은 새롭게 설계한 드라이버는 AK 레인지로 15" 구경의 알리코 마그네트를 사용해 만든 저음용 우퍼이며 하드우드 모델 CN157은 방사형 디스퍼시브 혼(radial dispersive horn)을 부착시켜 놓았다.
인클로저는 기존의 모델 CN-191에도 사용 할 수가 있게 되어 있다.(Cabinet loudspeakers available include the classic CN-191) 또한 S2 pressure 유닛 등 모든 중요 부품들을 공급해 준다고 하며 전 세계 기존 고객에 대한 모든 예비 부품 및 수리 서비스를 제공할 예정이라고 밝혔다.
(Vitavox will also offer a full spare parts and refurbishment service for existing customers all around the world.")
Mike Harvey reports that "in celebration of its 80th anniversary, Vitavox as one of the UK's most respected loudspeaker manufacturers has launched its new website.
This heralds a period of trade consultation before deliveries recommence in autumn. The S2 pressure unit, a landmark product in British audio history and in near continuous production for over 60 years, is joined by the AK range of 15" alnico magnet cone drivers and a new all hardwood variant of the CN157 radial dispersive horn.
다음은 필자가 World Audio Sound지에 실린 원고를 참조해 보시기 바랍니다.

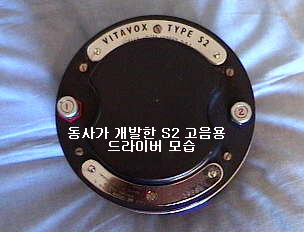

스피커 유닛과 S2 고음역 유닛

혼에 부착시켜 사용하도록 되어 있으며, 유닛 내경이 2.620“(S형)로, 강력한 알리코형 자석이다. 임피던스는 15Ω이고 가정용스피커 시스템에 많이 사용되었다.

S2 드라이버 재원

재생주파수대역: 200~20,000(Hz)
입력: 100(W)
임피던스: 15Ω
다이어프렘: 알루미늄 합금
다이아프렘 크기: 76.2(mm)
적합혼 : CN-481/220시리즈
자석밀도: 16,000(gauss)
총자석밀도: 150,000(Maxwells)
중량: 6.1(kg)
크기: 127 x 135(mm)

AK-155/157 저음용 우퍼 재원

재생주파수대역:30~5,000(Hz)
입력: 100(W)
임피던스: 15/7.5Ω f0 30(Hz)
유닛구경: 380(mm)
보이스코일구경: 57(mm)
자석밀도: 14,000(gauss)
전체 자석밀도: 260,000(Maxwells)
중량: 11.34(kg)
크기: 380 x 172(mm)

NW-500 네트워크 재원

크로스오버주파수: 500(Hz)
입력: 100(W)
임피던스: 15Ω
특성: 12dB/oct.
아데네이터: 0~-8(dB)
중량: 3.7(kg)
크기: 80H x 278W x 180D(mm)

Thunderbolt 시스템

모든 혼을 스피커 시스템에 부탁, 효율을 좋게 한 2웨이 방식으로 500Hz 분할 회로망과 S3 고음역 유닛을 부착, 4멀티 셀러 혼과 AK-157(저역)이 맡고 있다. 2.4m의 저역 혼으로 구성, 1m 당 132dB의 최대 음압을 갖게 제작한 형.

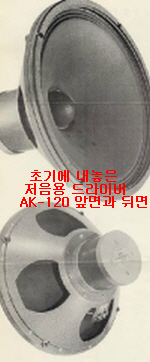

AK-120

용도: 저음용 우퍼
임피던스:15Ω
설계방식: dust-excluding consstruction

AK-121

용도: 저음용 우퍼
임피던스:15Ω
설계방식: Low-Resonance Cone dust-excluding consstruction

AK-122/123

용도: 저음용 우퍼
임피던스:7.5Ω(AK 122) 15Ω (AK-123)
설계방식: Heavy duty, general purpose construction(AK-123)

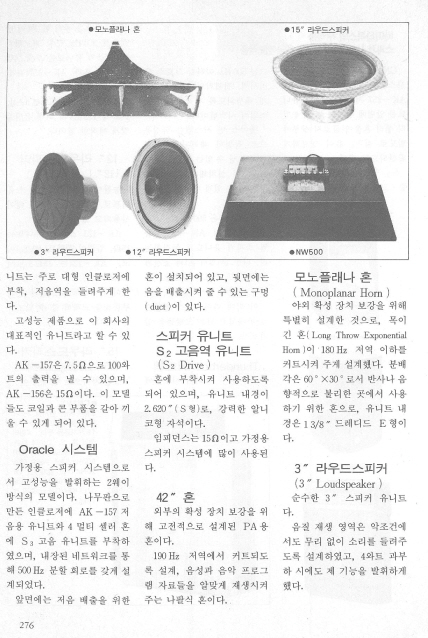

12“ 구경 라우드스피커

능률이 좋은 콘형 스피커 유닛으로 주로 극장용으로 많이 사용되었다. AK-123 스피커 유닛은 15Ω, 입력이 20와트(RMS)이고, AK-124는 15Ω으로서 15와트 이다.  이 유닛들은 코일과 콘의 부품들을 교체해 줄 수 있도록 설계했다.
15“ 라우드 스피커
강한 자석으로 설계한 이 유닛은 주로 대형 인클로저에 부착시켜 ,저음대역을 들려주게 했다. 고성능의 드라이버로 동사의 대표적인 유닛이라고 할 수 있다. AK-157은 7.5Ω으로 100와트의 출력을 낼 수 있으며, AK-156 드라이버는 15Ω이다. 이 모델들도 코일과 콘 부품을 갈아 끼울 수 있게 되어 있다.

Oracle 시스템

가정용 스피커시스템으로서 고성능을 발휘하는 2웨 방식의 모델. 나무판으로 만든 인클로저에 AK-157 저음용 유닛과 4 멀티 셀러 혼에 S3 고음 유닛을 부착했으며 내장된 네트워크를 통해 500Hz 분할 회로를 갖게 설계되었다.
앞면에는 저음 배출을 위한 혼이 설치되어 있고, 뒷면에는 음을 배출시켜 줄 수 있는 포트가 있다.

42“ 혼

외부의 확성 장치 보강을 위해 고전적으로 설계된 PA용 혼이다. 190Hz 저역에서 커트되도록 설계했으며 오디오 사운드와 음악 프로그램 자료들을 알맞게 재생시켜 주는 나팔식 혼이다.

모노플래나 혼

야외 확성 장치 보강을 위해 특별히 설계한 것으로, 목이긴 혼이 180Hz 저역 이하를 커트시켜 주게 설계되어 있다. 분배 각은 60 x 30로 설계 음향적으로 즐기기 위한 곳에서 사용하기 위한 혼으로 유닛 내경은 1 3/8" 드레디드 E 형이다.

3“ 라우드 스피커

순수한 3“스피커 유닛으로 음질 재생 영역은 악조건에서도 무리 없이 소리를 들려주도록 설계하였고, 4와트 과부하시에도 제 기능을 발휘하게 했다.
