N : 2019년도 10월 첫 번째 신제품 페레이드
 이영동    | 2019·09·30 12:32 | HIT : 619

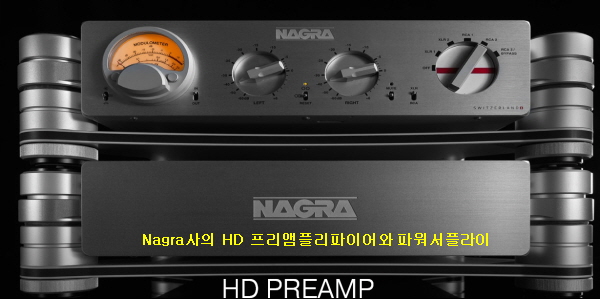

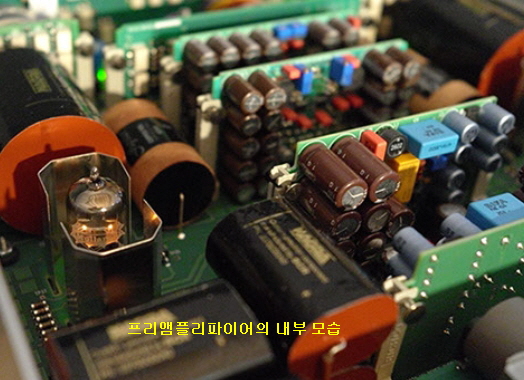

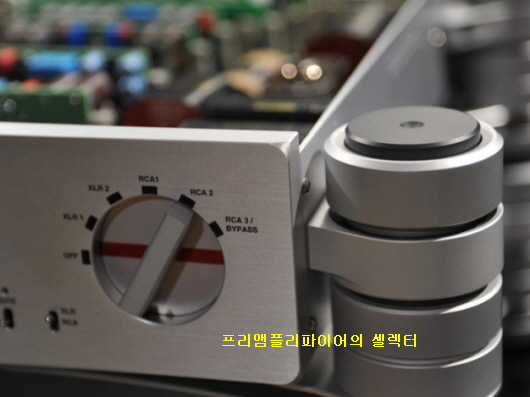

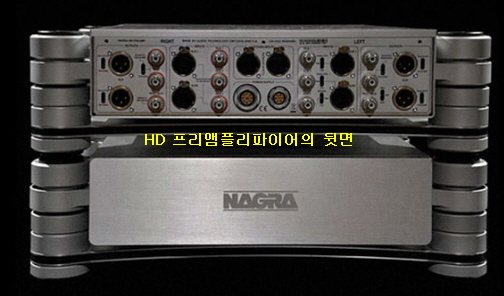

Nagra Audio사의 HD프리앰플리파이어


스위스의 나구라(Kudelski Group)사는 Stefan Kudelski)에 의해서 1951년에 설립된 메이커로 프로용 시스템을 주로 개발 소개하고 있다. 특히 동사가 개발 판매하고 있는 녹음기 시스템은 정밀 설계로 이미 전 세계적으로 우수성에 있어 정평이 나있다.
동사가 오래전부터 오디오 파일 급 컨슈머용 하이엔드 오디오시스템을 개발 특히 진공관 소자를 사용한 각종 제품들을 꾸준하게 개발 오디오 파일들에게 좋은 반응을 갖게 한바 있다.
동사가 소개하고 있는 HD급 프리앰플리파이어시스템은 신제품은 아니다.
그러나 HD 프리앰플리파이어시스템은 오디오시스템에 관심을 갖고 있는 오디오 파이들이라면 누구나 한번쯤 소유하고 싶은 제품이다.
1998년 프리앰플리파이어시스템인 Nagra PL-P가 출시 된지 거의 20년이 지난 지금에 와서도 Nagra사는 역사상 가장 야심찬 프로젝트 중 하나인 HD급 프리앰플리파이어시스템을
출시했다.
숙련되고 전문화된 10명의 오디오 엔지니어가 근무하는 Nagra R&D 부서는 지난 3년 동안이 프로젝트에서 전 세계에서 가장 눈에 띄고 매력적인 프리앰플리파이어시스템을 만들기 위해 이 프로젝트에 참여했다.
오디오 엔지니어는 전자, 기계, 전원 공급 장치를 개발하고 열 및 진동 문제를 해결하는 데 비용이나 제한을 아끼지 않았다. 디자인의 각 단계에는 광범위한 청취 세션도 포함되었음은 물론이다.
그 결과 외관, 사양 및 성능 면에서 놀라운 제품이 탄생한 것이다. 프리앰플리파이어시스템 전체 셋업, 소스 및 앰플리파이어에 추가 할 수 있는 것에 대한 기대치를 바꿔다. 볼륨 컨트롤은 전위차계 및 스위치 저항 기술에 비해 훨씬 투명한 사운드와 완벽하게 레벨 매칭 할 수 있는 특허 출원 기술이다.
입력 신호의 감쇠가 없고 Nagra 맞춤형 출력 변압기에서 탭을 자동으로 선택하기 때문이다. 새로 개발된 Super Capacitor 전원 공급 장치는 배터리의 매우 낮은 노이즈와 최고의 선형 전원 공급 장치의 고 전류 기능을 결합한 새로운 기술이다.
오디오 엔지니어들은 마이크로폰 공명을 새로운 수준으로 낮추기 위해 진동 없는 슈퍼 스탠드를 만들었다. HD급 프리앰플리파이어시스템은 모든 진공관 프리앰플리파이어를 -160dB 미만의 플로어 노이즈 및 완벽한 위상 무결성을 갖춘 5Hz~200kHz 주파수 응답으로 최고의 사양을 갖추고 있다.
임피던스 입력은 50kΩ이고 출력 임피던스는 0.2Ω 정도로 낮아 시판되는 앰플리파이어시스템을 구동 할 수 있다. 즉 HD급 프리앰플리파이어시스템은 16Hz에서 구형파를 정확하게 재생할 수 있다.
HD급 프리앰플리파이어시스템은 전체 스펙트럼 대역폭과 뛰어난 안정성으로 자연스러운 인상을 주는 음악을 재생해 준다. 또한 정확한 3D 홀로그램 사운드 스테이지를 생성하고 있다.
믿을 수없는 결과를 얻을 수 있다고 생각하지 않았기 때문에 이 디자인의 영향을 표현하는 것은 매우 어렵다. 순수한 감정! 공명 음량 조절 새로운 특허의 목적인 볼륨 컨트롤은 포트 및 스위치 저항 기술에 비해 훨씬 투명한 사운드와 완벽한 레벨 매칭을 가능하게 한다.
입력 신호의 감쇠가 없고 Nagra사 제품 사용자 정의의 탭을 자동으로 선택하기 때문이다. 출력 트랜스포머. 또한 왼쪽과 오른쪽 수준이 동일하다.

슈퍼 커패시터 전원부(Super capacitor power supply)

이 모델에 사용한 새로 개발된 Super Capacitor 전원 공급 장치는 배터리의 매우 낮은 노이즈와 최고의 선형 전원 공급 장치의 고 전류 기능을 결합한 새로운 기술이다. 그뿐만 아니라 마이크로 진동 공명을 새로운 수준으로 낮추기 위해 진동 없는 슈퍼 스탠드를 만들었다.

HD급 프리앰플리파이어 재원

설계방식: 하이엔드 HD급 프리앰플리파이어
          전원부를 분리시켜놓은 시스템
입력임피던스: 50KΩ
출력임피던스: <0.2Ω(볼륨-15dB)
              <40Ω 볼륨 0에서
다이내믹레인지: >150dB(볼륨-15dB에서)

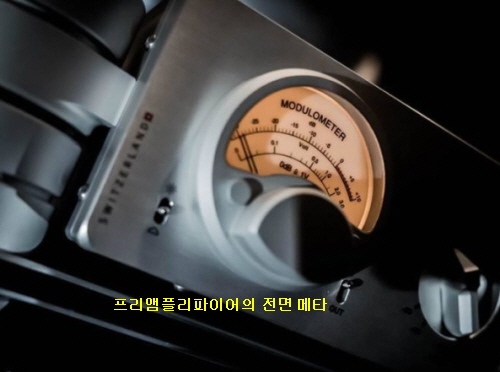

입력레벨(0dB/on modulometer): Low: 1.0Vrms(볼륨0dB때)
                                High: 2.0Vrms(볼륨0dB때)
                                Studio: 10Vrms(볼륨0dB때)
THD+N: 1kHz, 1V출력(no load on the output)
크로스토크: >-130dB(1Vrms 1kHz)
            >-110dB(1Vrms 20kHz)
사용진공관: E88CC관 2개, (New Old Stock)
크기(WHD): 438 x 121 x 389mm
중량: 30kg(프리앰프 & 파워서플라이

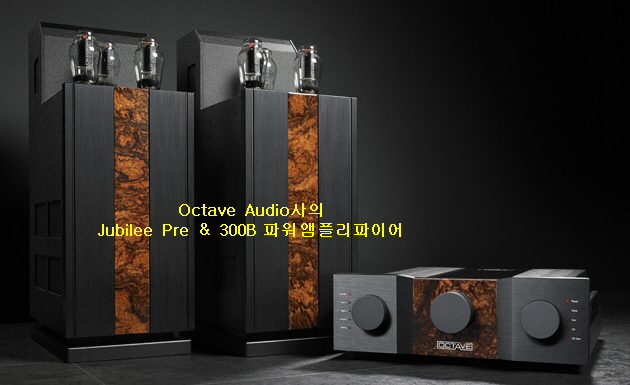

Octave Audio사의 Jubilee Pre & 300B 파워앰플리파이어


독일 Karlsbad에 위치해 있는 하이엔드 오디오시스템 중진 메이커인 Octave Audio사는 1968년 현재의 경영자인 Andreas Hofmann의 부친인 Hofmann Transformers가 설립한 회사.
Karlsbad-Ittersbach에 있는 작은 마을에서 시작하여 고성능 코일, 트랜스포머의 설계, 개발, 제조를 전문으로 해왔다. 동사는 현재 아들인 Andreas Hofmann도 아버지의 뒤를 이었으며 1980년대 초부터 클래식 진공관 앰플리파이어의 회로를 연구하기 시작 현재에 이르고 있다.
동사의 기술은 기업 이념대로 혁신적이고 독창적인 어프로치에 의해 진공관 앰플리파이어  회로 설계를 발전시켜 왔고 이번에 소개할 모델 Jubilee 프리앰플리파이어와 Jubilee 300 B 파워앰플리파이어시스템은 동사가 자랑하는 수준급 제품이다.

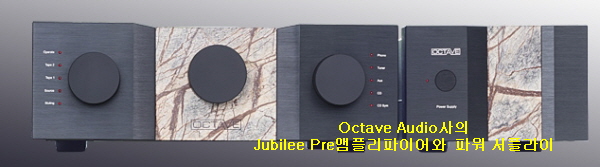

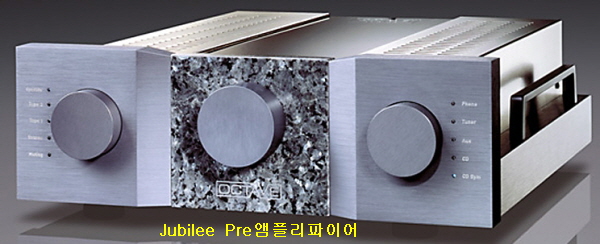

Jubilee 프리앰플리파이어시스템


Jubilee 프리앰플리파이어시스템의 증폭 회로와 출력 회로에는 극한까지 낮은 임피던스의 출력과 높은 전류 공급 능력을 동시에 수행하기 위해 Octave의 고도의 하이브리드 테크놀로지가 탑재되어 있는 하이엔드시스템이다.
출력단에 제로 피드백 버퍼 회로가 채용되고 트랜지스터에 의한 디스크리트 구성의 밸런스 회로로 되어 있다. 이 모델은 시장에 존재하는 어떠한 파워앰플리파이어의 RCA입력이든 XLR 입력이든 또 증폭 소자가 진공관은 물론이고 트랜지스터도 완벽하게 구동할 수 있게 되어있다는 것이 특징. 연결되는 케이블의 길이도 문제가 되지 않는다.
고정밀 밸런스 출력단은 극한까지 +/- 신호의 주파수/위상 특성의 엇갈림을 억제하여 완벽한 밸런스 출력을 파워앰플리파이어로 전송해 준다.
또 연결되는 파워앰플리파이어의 게인이나 스피커의 능률에 따라 선택할 수 있는 게인 전환 기능(전환시에는 자동적으로 뮤트가 걸립니다)이 있어서 모든 사용자들이 쾌적한 음량 조절로 사용하실 수 있다.
전용 케이스에 격납된 전원부는 5겹으로 실드(shield)한 트랜스포머를 사용하여 본체로의 전원 노이즈를 격리된다. 정확한 직렬 레귤레이터에 의한 전압의 안정화와 어떠한 부하에서도 흔들림 없는 안정성을 위해 채용된 특대의 콘덴서 뱅크. 모든 제어 전환에는 저저항의 금도금 릴레이를 채용하고 한층 더 본체와의 접속에는 전자 쉴드된 케이블을 이용하고 있다.
회로 기판은 서포터 플랫폼 상에서 최적의 디커플링 효과를 얻기 위해 서브 섀시 상에 마운트 하여 마루나 랙으로부터의 진동에 의한 영향을 최소한으로 억제하고 있다. 또 내부 배선은 테플론 피복의 은선을 사용하여 노이즈의 혼입을 억제하여 순수한 신호를 다음 섹션으로 전송한다.
비자성 알루미늄/스테인레스강에 의한 케이스 외장(30mm 두께의 알루미늄 프런트 패널)은 CNC 선반으로 절삭 가공한 후 알루마이트 처리(알루미늄 표면을 산화시켜 내마모성을 높이는 처리)하고 수작업으로 광택 마감을 하였다.
패널 중앙부에는 20mm 두께의 천연석 혹은 알루미늄을 채용하고 있으며(이 부분은 여러 가지 패턴의 석재 색상이 준비될 수 있다.) Jubilee 프리앰플리파이어는 진공관과 트랜지스터의 장점을 고차원으로 융합시키면서 단점을 서로 보완하는 것으로 양자의 경계를 완전하게 철거하여 모든 사용 환경에서 완벽한 퍼포먼스를 발휘할 수가 있다.
그것이 이 프리앰플리파이어가 순수하게 음악을 사랑하는 모든 오디오파일에게 진심으로의 감동을 주기 위해 등장한 이유인 것이다.

Jubilee 프리앰플리파이어 설계 특징


              트랜스포머 커플링 밸런스 입력
  동사제 고품위 트랜스를 채용하여 성능을 저하시키지 않고 노이즈를 차단하고 있으며 밸런스 입력시의 그라운드 핀 플로트 기능으로 기기간의 그라운드 관리가 용이하다. 트랜스포머 (사용 트랜스는 모두 자사제로 방자 하우징 내부에 실링 되어 있다)  전원용 메인 트랜스/코어 타입: PMZ114A, 코어 소재는 실리콘 스틸, 용량: 280W.

      밸런스 입력용 트랜스/코어 타입: EE25 , 코어 소재: PERMENORM5000

내부 신호 배선에는 은선을 사용하고 있고 트랜스포머는 전원용 밸런스 입력용과도 전자 실드가 되어 있어 특성이 최대한 발휘하게 해준다.

          독자적인 2단 하이브리드 구조

증폭 단은 진공관 구성이며 고정 밀도의 진공관 ECC802S 및 ECC82를 사용하고 있으며 출력 단은 트랜지스터 구성 방식이다. 즉 디스크리트 구성에 의한 밸런스 회로를 사용. 모든 앰플리파이어에 대응할 수 있는 고 전류, 저 임피던스(33Ω)의 출력을 실현한다.

         제로 피드백

Octive 제품에서는 유일한 설계로서 극한까지 안정화된 전원과 실드 기술에 의해 실현. 전원부와 본체를 연결하는 케이블은 동으로 쉴드되어 전기적 차폐 없이 전자파만을 차폐한다.

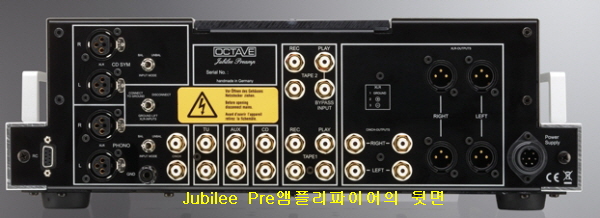

            전원부와 입출력 단자

히트업시의 히터 전류를 제한하는 것으로써 히터나 음극의 손상을 방지. 진공관이 통상의 온도로 가열된 후 메인 고전압이 ON. 이상적인 커브로 최종 온도까지 상승한다. 시스템의 입력단자는 Line(RCA 포노) 4계통과 Line(XLR) 2계통이다.
출력단은 1계통의 테이프 출력(RCA 포노), 2계통, 프리앰플리파이어 출력(RCA/XLR) 각 2계통 등이 준비되어 있다. (Inputs : 6 x Cinch, 2 x XLR/Outputs : 2 x Cinch, 2 x XLR, 2 x Rec)

Jubilee 프리앰플리파이어 재원

설계방식: 진공관과 트랜지스터 결합 하이브리드 테크놀로지 회로
게인 :          17.5dB(high), 10dB(low)
오픈루프게인:   제로 피드백 토폴로지에 의해 게인과 동일
잔류노이즈:     22µV(gain high), 15µV(gain low)
재생주파수특성: 3Hz-500kHz(+/-1.5dB)
THD:           0.001%(3V/7.5kΩ)
SN비:           90dB(Gain High)/98dB (Gain Low)
최대출력레벨:   8V
입력임피던스 :  100kΩ(RCA), 2kΩ(XLR)
출력임피던스:   33Ω(RCA), 33Ω x 2(XLR)
채널분리도:     40dB
채널크로스토크: 65dB(1kHz)
크로스토크:     95dB/10kHz(좌우출력간), 86dB/10kHz(입력단자간)
Crosstalk Tape Play–Record: 98dB(10kHz)
Channel Parity Volumeadjuster: 0,5dB(–70dB)
사용진공관:     ECC82(RFT)x1, ECC802S(JJ)x3
소비전력:       40W
사용퓨즈(Type: 5 x 20 mm; europäische Norm)
                230V 0,63A; 115V 1A; 100V 1,6A
크기(WHD):     435 x 170 x 480mm(본체)
                220 x 170 x 480mm(전원부)
중량 :          17.2kg(본체)
                11.5kg(전원부)
연락처:         02-335-0058(주)로이코

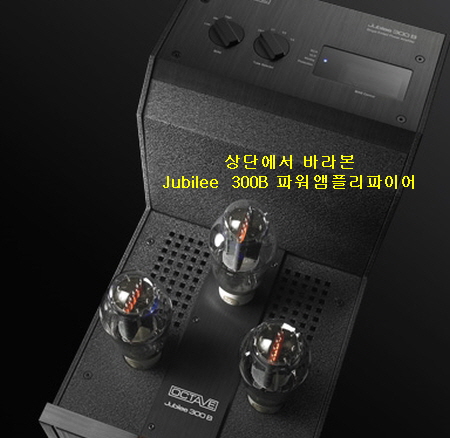

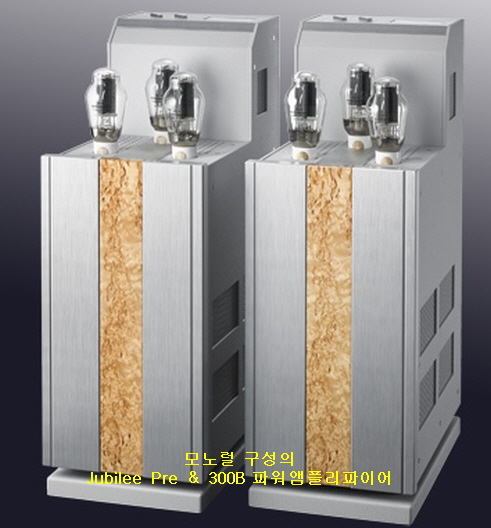

Octave-Jubilee 300B 모노 파워앰플리파이어


Octave사가 Jubilee 프리앰플리파이어시스템과 함께 사용 할 수 있게 설계된 모델 Jubilee 300B 모노럴 파워앰플리파이어는 회로를 변형하지 않으면서 대부분의 스피커시스템에 충분한 파워를 제공하는 300B앰플리파이어 개발을 목표로 하였다.
파워만을 위한 것이 아니라 300B 진공관의 음질을 향상시키는 완벽한 환경을 제공하는 것이었다. 그렇게 해서 3개의 출력관이 간접 병렬 동작으로 20-30W 출력을 제공하는 300B 싱글 엔디드 앰플리파이어 개념이 탄생했다.

       3극관의 "다이렉트" 히팅 방식의 근본적인 문제

간접 히팅 튜브(KT88, KT120 등)와 달리 다이렉트 히팅되는 3극관은 출력 파워를 증가시키는데 필요한 히팅시스템에 대한 복잡한 요구 때문에 병렬로 직접 동작할 수 없다. 일반적인 60Hz AC 히터 전압은 스피커시스템에서 허용할 수 없는 높은 험과 파워 장애를 일으킬 수 있다.
DC 히팅 방식은 험을 제거하지만 300B의 소닉 포텐셜을 제한한다는 것이다. Octave사의 솔루션은 3개의 300B 진공관 각각에 별도로 조절된 7Hz 순수 사인파(도표참조)히팅 전압을 공급하는 7Hz파워 제너레이터를 개발했다.
이렇게 하면 복수의 300B 진공관을 병렬로 연결할 수 있다. 즉 음향에 영향을 미치는 리플 및 전원 주파수의 RF 교란은 완전히 제거된다. 히팅 및 동작 전압이 전기적으로 제어되어 메인 전원 전압의 변동으로 인한 불안정한 사운드가 재생되지 않는다는 것이다.
그런 이후에만 300B가 갖고 있는 음색의 잠재력을 완전히 활용할 수 있다는 것이며 300B 진공관은 이제 최적화된 환경에서 동작하며 최상의 음질로 개발할 수 있다. 이제 왜 300B가 진공관의 "Qeen"이라고 불리는지 그 이유가 명확해졌다.
따라서 Octave사의 Jubilee 300B시스템은 하이엔드 섹터에서 가장 정밀한 증폭 기술을 절대적으로 현대적이고 타협 없이 구현한 앰플리파이어라고 할 수 있다. 이 앰플리파이어는 중/고역대 뿐만 아니라 완전한 풀 오디오 밴드에 부드럽고 감성적이며 해상도와 다이내믹서가 뛰어난 광대역 3극관 사운드를 제공해준다.

     Jubilee 300B는 한계가 없는 차세대 싱글 엔디드 앰플리파이어 기술

Jubilee 300B 앰플리파이어는 매우 뛰어난 A 클래스 모노앰플리파이어이지만 30와트 출력 한계에 따른 운용 제약이 있을 수 있다. Jubilee 300 B의 바이앰핑 패키지는 바이 앰핑을 통해 앰플리파이어 운용 폭을 대폭 확장할 수 있게 해주는 매우 익사이팅한 기능으로 최초에는 옵션 사양이었으나 애호가들의 요청에 의해 기본 사양으로 포함되었다.
특히 큰 공간이나 대 출력을 요구하는 스피커시스템에서 매혹적인 3극 진공관 사운드를 즐기고 싶다면 저음을 위한 별도의 파워앰플리파이어를 사용하여 베이스 대역을 제어하는 것이 좋다.
그러나 기존의 바이앰핑은 일정 수준의 커스터 마이징이 필요하기 때문에 이 옵션 패키지(비개조 업그레이드)에는 Jubilee 300B를 저역 구동 앰플리파이어와 최적으로 통합하기 위한 몇 가지 중요한 기능이 포함되어 있다.
가장 중요한 기능은 저역 구동 앰플리파이어에 대한 Jubilee 300B의 감도를 최적화는 레벨 조정이다. 이 컨트롤로 모든 저역 구동용 앰플리파이어를 시스템에 완벽하게 통합할 수 있다.

            게인 스위치: low, high 선택

게인 선택 스위치로 Jubilee 300B 앰플리파이어의 증폭률을 스피커시스템의 감도(88dB 이상의 스피커나 프리앰플리파이어, DA컨버터의 출력 레벨이 매우 높은 경우 low 게인)에 매칭 시킬 수 있다.
따라서 프리앰플리파이어의 볼륨 컨트롤을 최적의 범위에서 사용하면서 노이즈를 더욱 저감할 수 있다. 82dB 정도로 감도가 낮은 스피커시스템이나 106dB 이상으로 감도가 높은 모든 스피커시스템을 완벽하게 구동할 수 있다.
로우 컷 필터로 100Hz 이하의 주파수를 완화시킬 수 있으며 모든 기능은 선택이 가능하게 되어 있다. 옵션 기능으로는 모델 Jubilee 300B시스템의 리모트 컨트롤 옵션을 추가하면 프리앰플리파이어 전원으로 파워앰플리파이어의 전원을 켜는 고전적인 트리거 기능이다.

Jubilee 300B 모노럴 파워앰플리파이어 재원

설계방식:         모노럴 하이브리드 파워앰플리파이어
출력:             15W에서 30W(4Ω/선택가능)
출력대역폭 :      20Hz-50KHz(-3dB)
게인:             19.5dB(4Ω), 22.5dB(8Ω)/Low)
                  30dB(4Ω), 33dB(8Ω)/High)
                Default Setting is gain Low
SN비:          >100dB(20W(Gain High)
               >110dB(20W(Gain Low)
입력감도 :     0.5V(Gain High)
              1.7(Gain Low)
댐핑팩터:      4.5

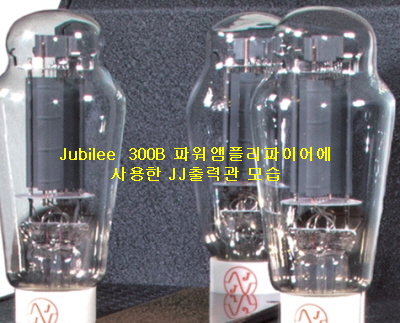

사용진공관:   출력관 300B 3개(EH 또는 JJ관)
              드라이버관 ECC 82 1개, EF 800 1개(EF 184)
바이어즈:     Idel Current selectables, Between 25, 50 & 70mA
크기(WHD):   240 x 660 x 400(mm)
중량          54kg
연락처:       02-335-0058(주)로이코
참고:         본 제품 설명은 수입상인 (주)로이코의 자료입니다
옵션         Jubilee 300B의 리모트 컨트롤 옵션을 추가하면 프리플리파이어
             전원으로 파워플리파이어의 전원을 켜는 고전적인 트리거 기능
             초크 파워 서플라이가 아닌 레귤레이티드 일렉트로닉 파워서플라이

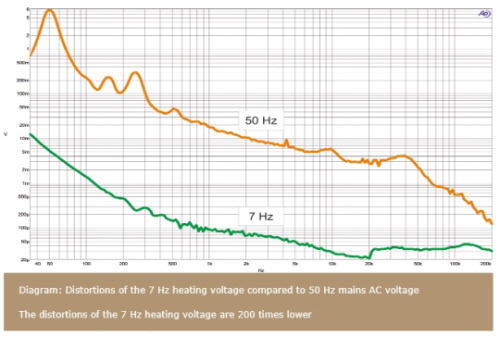

             트리플 7Hz 순수 사인파 히팅 전압을 공급하는 파워제네레이터
             진공관과 플리파이어의 수명 연장을 위한 전원 및 히팅 전압 관리 시스템
             진공관 손상 및 동작 오류로부터 진공관과 플리파이어를 보호하는 과부하
             보호 시스템.
             다양한 300B 진공관(저,중,고)의 사용을 가능하게 하는 BIAS 레벨
             조정(300B 당 25mA~50mA 및 70mA 대기 전류 상당)3개의 출력관
             제어용 BIAS 미터

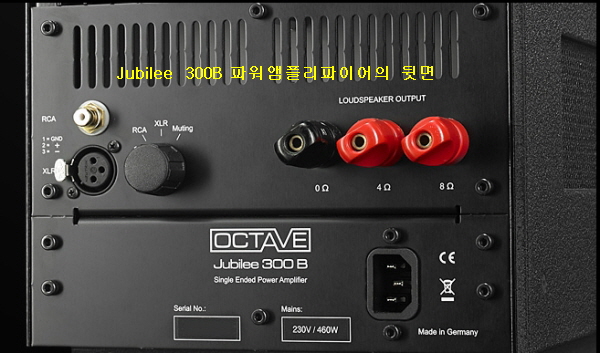

             4Ω, 8Ω 스피커 스피커 출력 단자
             XLR 및 RCA 입력단자
             트리거/리모트 스위칭은 옵션
             우드 인서트(튜브 플레이트)및 마감재는 선택 사항

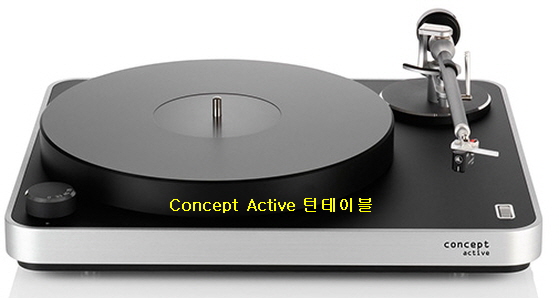

Clearaudio사의 Concept Active 턴테이블


독일 Erlangen지역에 위치해 있으면서 아날로그 비닐 레코드플레이어 시스템을 주로 개발 소개하고 있는 전문 제조 메이커인 Clearaudio사가 내놓은 모델 Concept Active 패키지는 마찰이 없는 혁신적인 자기 베어링으로 디자인된 턴테이블시스템.
Concept 톤암이나 Satisfy Kardan 알루미늄 톤암과 함께 제공되는 시스템으로 Clearaudio사가 특별히 개발한 MM 또는 MC Concept 카트리지 중에서 선택할 수 있게 구성된 제품이다.
카트리지 침압부터 안티 스케이팅에 이르는 모든 중요한 팩터는 공장에서 조정되어 출하되며 Concept Active에 내장된 Clearaudio 포노 스테이지를 이용하여 헤드폰이나(앰플리파이어를 통해) 스피커에서 리스닝을 즐길 수 있다.
모델 Concept Active스피커시스템에 내장되어 있는 헤드폰 앰플리파이어는 모든 프리미엄 다이내믹 헤드폰에 적합한 우수한 성능을 갖추고 있는 수준급 고음질 재생용 앰플리파이어이며 외장 컬러는 부렉(black)과 실버(silver)마감 처리되어있다.

        하이엔드 아날로그의 목표는 기술

Clearaudio사의 제작 기술 및 디자인을 완벽하게 융합하여 최상의 음악 재생이라는 하나의 목표에 종속한 제품이 아닌가 합니다. 동사의 모든 개발, 디자인, 생산은 그 목표를 놓치지 않고 철학과 고품질 기준을 유지하는 경험 있고 숙련된 전문가 팀의 손에서 이루어진다는 설명이다.
가장 미세한 부분에서부터 완전한 오디오파일 독일어로 'Gesamtkunstwerk'(종합 예술 작품)까지 모두Clearaudio사에서 최고 정밀도와 열정으로 철저히 수 제작되고 있다. 정밀하게 제작된 메커니즘 및 밀도, 질량 및 형상에 맞게 미세 조정된 컴포넌트를 사용하여 기계적인 조화를 보장하고 레코드 재생 시 공진도 발생하지 않는다.
고밀도 다층 목재, 티타늄, 스테인리스 스틸 V2A, 알루미늄, 특별히 개발된 고성능 프레스
틱 등을 소재로 사용하고 있다. 음악 재생의 최대 성능과 미적 아름다움과 같은 기술적으로 효과적인 디자인이라는 두 가지 요소가 매우 중요한데 이 제품 역시 심플하면서도 잘 어울
리는 플레이어로 기본 구조는 공진 최적화 섀시와 드라이브 유닛은 저 잡음용 베어링을 채
용한 분리형 DC 모터를 갖추고 있다.,

Concept Active 턴테이블 재원

설계방식: 자기 베어링으로 디자인된 액티브 설계 턴테이블
회전속도: 33 1/3, 45, 78 rpm
베어링: 청동 소결 합금 부싱
        유광 템퍼링 스틸 샤프트
        테프론 미러 코팅
플래터: POM(Poly Oxy Methylene)
        두께 30mm
속도허용오차 : ±0.05%
SN비: -84dB (MM), -74dB (MC)
RIAA정확도: ±0.5dB
게인:  40dB (Low)
       54dB (Mid)
       60dB (High)
THD: <1%(400mV/MM/MC)
입력부하: 47kΩ (MM), 110Ω (MC)
최대출력: <10V
카트리지: MM Concept, MC Concept
톤암: Concept 또는 Satisfy Kardan
중량 : 약7.6kg, 8kg(우드새시)
      (모터, 톤암, 카트리지 포함)
크기(WHD): 420 x 125 x 350mm
연락처: 02-335-0058(주)로이코

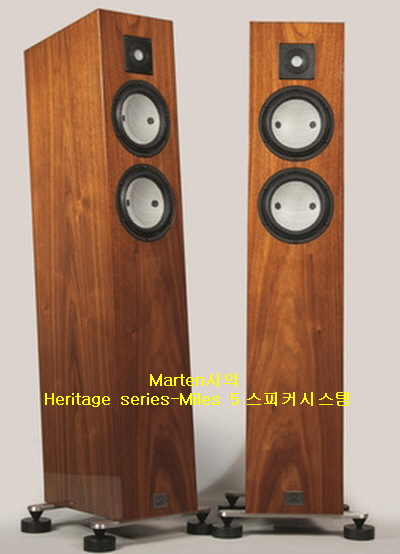

Marten사의 Heritage 시리즈 Miles 5 스피커시스템


스웨덴 Gothenburg에 위치해 있는 Marten사가 판매하고 있는 모델 Heritage series-Miles 5 스피커시스템. 동사는 1998년 Leif Mårten Olofsson에 의해 설립된 스피커시스템 제조 전문 메이커.
동사의 설립자의 할아버지인 Josef Olofsson은 Stradivarius를 벤치마크로 사용하여 바이올린을 1900년대 초에 제작한 장인이다. 동사가 처음 개발한 스피커시스템은 모델 Mingus시스템이었다.
현재 Mårten사는 Jorrgen과 Lars Olofsson이 운영하는 가족회사로 꾸준하게 성장하고 있다. 모델 Heritage series-Miles 5스피커시스템은 사진에서 보여 주고 있듯이 2웨이 3 유닛 구성 방식.

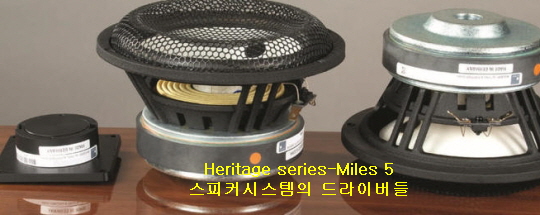

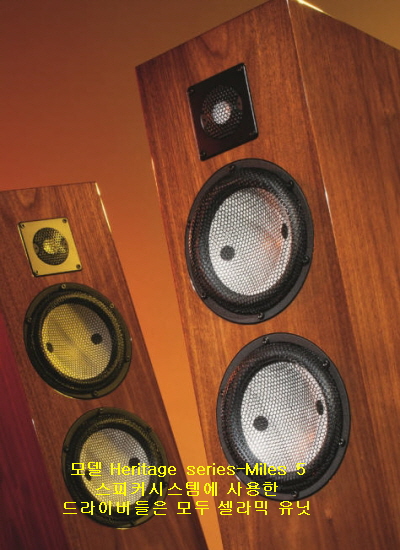

이 시스템의 설계 특징은 사용한 드라이버 모두가 셀레믹(full ceramic system)으로 만든 시스템이다. 슬림하고 우아한 캐비닛에는 2개의 7“ 구경 세라믹 저음용과 중음용 그리고 다이아몬드 같은 성능을 달성하는 새로운 고음용 트위터로 제작되어 있다.
특히 이 시스템은 출력 음압 레벨이 높기 때문에 출력이 많은 앰플리파이어가 필요하지 않다. 방에 배치하기 쉽고 모든 환경에 적합하며 조정하기 쉽게 되어 있는 위상 반전 설계 마루 형이다.
이외에도 내부의 크로스 오버는 신뢰성의 Mundorf사 부품들을 사용 제작한 것이며 Accuton사의 세라믹 저음용 드라이버와 셀 고음용 트위터가 이상적이면서 자연스러운 사운드를 위한 고급 기술로 되어 있다.
이 시스템에 사용한 드라이버들은 단단한 세라믹 재질로 매우 가벼우면서도 단단하여 스피커 멤브레인을 위한 최고의 소재중 하나다. 이 제품은 사파이어라고도 부르는데 동사의 세라믹 콘은 세련된 전기 화학 공정으로 인해 내부 댐핑 계수가 높다.
또한 높은 재료 공명 주파수를 가지며, 이는 왜곡이 최소화됨을 의미하고 하이엔드 스피커시스템  콘의 선명도를 제공해 준다.
베이스 드라이버의 낮은 왜곡은 셀(cell) 재질 유닛은 낮은 왜곡 레벨 및 숨겨진 서라운드를 가지고 있다고 한다. 알루미늄 샌드위치 호니컵으로 제작된 이 드라이버는 강력한 프레젠테이션으로 풍부하고 역동적인 저음 성능을 제공해준다.

            고품질의 공진이 없는 캐비닛

동사의 Heritage series 스피커시스템의 캐비닛은 최적의 강성을 갖춘 특별히 선택된 중간 밀도 섬유판을 사용하여 고품질의 공진이 없는 것이 특징이다. 캐비닛의 모양과 크기는 드라이버의 반사를 처리하기 위해 신중하게 제작되어 있다.
낮은 공명 및 회절 제어를 제공하고 내부 구조와 버팀대는 캐비닛을 단단하고 공명 상태로 유지하게 해준다. 각 캐비닛은 정밀한 베니어와 래커로 마감 처리되어 있으며 래커는 7개의 층으로 구성되어 있고 각 층은 건조 사이에서 수작업으로 연마되었다.
이외에도 사용하고 있는 오일 커패시터는 저 손실 구리 포일 코일 및 은/금(silver/gold)이며 터미널은 WBT사의 싱글 와이어링(Single-wiring) 그리고 내부 배선은 Jorma Design사이다.

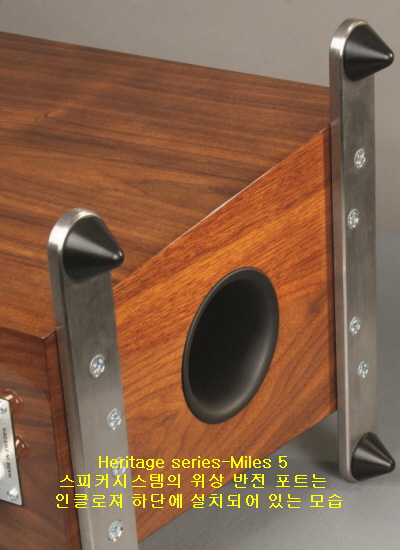

캐비닛은 23mm두께의 비닐 MDF 재질로 되어 있으며 진동 방지 방식으로 Marten사의 콘과 퍽(pucks) 스탠드로 받침대가 부착되어 있다. (Components Low loss copper foil coils and silver/gold in oil capacitors. Terminals Single-wiring WBT. Internal wiring Jorma Design. Cabinet 23mm veneered MDF, Stands Steel stands with Marten cones and pucks)

Heritage시리즈 Miles 5 스피커시스템 재원

설계방식:2웨이 3유닛 구성 위상 반전(27Hz)마루형
사용유닛: 고음용 1" 세라믹 트위터
          중음용 7“ 세라믹
          저음용 7“ 세라믹
재생주파수대역: 28-40000Hz(+-3dB)
파워랜팅: 250W
출력음압레벨: 90dB(/w/m)
임피던스: 4Ω(3.8Ω/최저)
크로스오버주파수:2800Hz
크기(WHD): 220 x 1160 x 320mm
중량: 28kg
연락처:+46 31 20 72 00(스웨덴)
