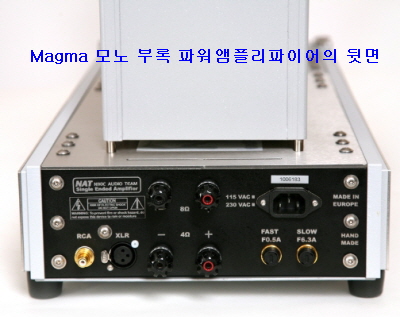

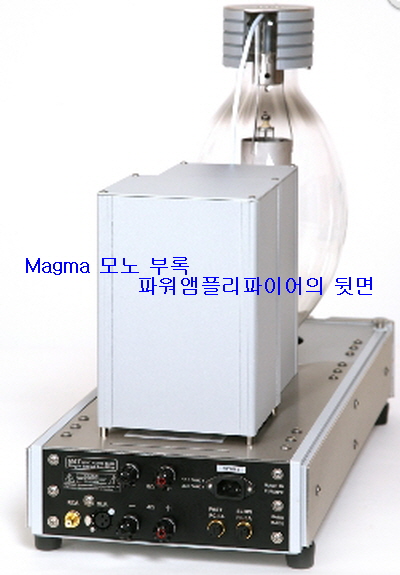

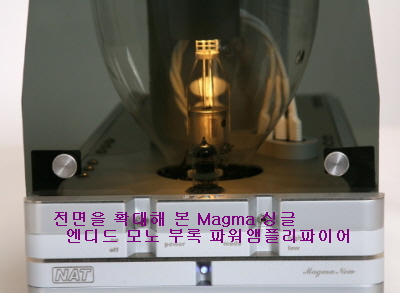

Serbia의 Kragujevac에 위치해 있는 NAT Audio사가 2014년도 뉴 모델로 개발 소개하고 있는 싱글 엔디드 모노 부럭(Single Ended Mono Block) 설계 방식의 파워앰플리파이어시스템.
동사는 주로 진공관과 하이브리드 설계 회로를 사용한 시스템을 개발 소개하고 있는 메이커로 전 세계적으로 가장 혁신적인 제조 회사 중 하나. 모델 Magma시스템의 설계 특징은 오직 하나의 voltage gain단만 갖추고 있다.
파워는 밀리터리급(power military grade) 타입이며 3극(triode-GM100(N.O.S.) 파워풀한 회로 구성 방식. 시스템의 출력은 클래스 A급 증폭 방식에서 170와트(4Ω/8Ω) 낼 수 있게 되어 있다.
이외에도 DC 결합회로(신호 경로에만 출력 트랜스포머), 제로 글로벌 피드백 구성, 파워 서플라이는 고용량 에너지 저장 장치의 500joules이고 커스텀 제작의 저소음 파워트랜스포머는 2000W급 캡슐화한 낮은 밀도의 맞춤 설계된 자동 전원 트랜스, 1000W맞춤 설계된 출력 트랜스 등이다.
소형 디자인의 모노 부럭형 파워 앰플리파이어로서는 수준급 설게 제품임을 과시하고 있지 않나하는 생각이 가는 제품이다. 6N1P-EV 드라이버관은 밀리터리급 장수명관을 탑재해 놓았다.(6N1P-EV military grade long life tube for driver purposes (N.O.S.).
전면 패널에는 60와트와 170와트 2개의 출력 파워 스위치가 준비되어 있고 바이어즈 조정은 완전 자동 방식으로 별도로 조정해 줄 필요가 없다.
완전한 출력관의 필라멘트를 공급하는 DC 전원을 안정화고 있으며 드라이버 진공관 필라멘트 서플라이 DC파워(balanced regulated DC power to supply filament for driver tubes)그리고 프리미엄급 Nextegen-WBT사 커넥터 등을 사용하고 있다. 시스템의 전면 패널 새시 재질은 래미네이트(laminate) 20mm 두께의 것으로 제작되어 있다.
설계방식: 싱글 엔디드 클래스 A 급 증폭 방식
출력: 170W(4 & 8Ω/1kHz)
재생주파수대역: 6Hz-80kHz
입력임피던스:100KΩ
입력감도:2.45V(RMS 전 출력 시)
게인: 27.50dB
Rise Time: 5초
노이즈: 105dB("A"weighted)
사용진공관: 6N1P-EV 1개, GM100관 1개(밀리터리 스텐다드 & N.O.S.)
전원: 110 VAC or 220 VAC(50-60Hz, max. 750VA)
크기(WHD): 300 x 360 x 770mm
중량: 60kg(한 개당)
연락처: + 381 34 639 31 02 + 381 34 639 31 02

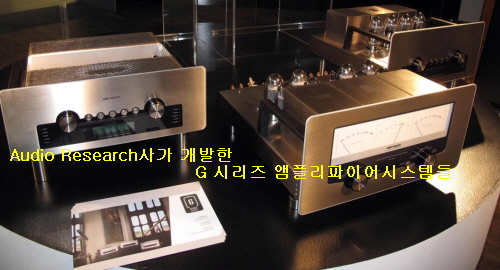

미국 Minnesota주 Plymouth에 위치해 있는 하이엔드 제조 메이커인 오디오 리서치사는 1970년 4월에 설립한 이래 진공관 소자를 사용 각종 하이엔드 오디오 앰플리파이어시스템을 꾸준하게 개발해 소개하고 있다.

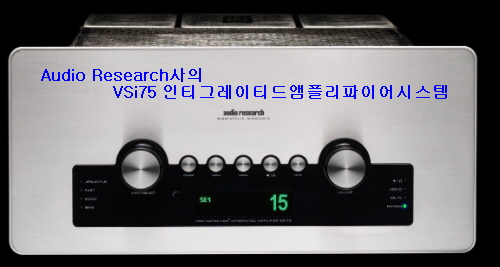

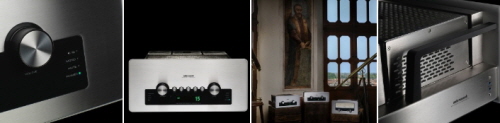

동사가 2014년도 뉴 모델로 소개한 시스템 VSi75는 채널 당 75와트 실효 출력을 낼 수 있게 만든 오디오 파일용 인티그레이티드형 앰플리파이어. 이 모델은 동사가 내놓은 수상 경력을 지니고 있는 모델 VSi60 및 VS115 등의 ‘open chassis’시리즈로 고음질 재생이 특징.
(VSi75 continues the design series of ‘open chassis’ products from Audio Research such as the VSi60 and VS115, yet incorporates new developments from the Reference series product to combine in a visually striking and sonically astonishing product.)
이 시스템은 50% 이상 높은 출력을 낼 수 있으며 전면에 6개의 버튼 기능이 있고 푸시 버튼식 기능으로 사용하기 편하게 되어 있다. 시각적으로 눈에 띄는 산뜻한 외형 디자인과 고음질 재생의 올 인원(All In-One) 설계 시스템.
실버 컬러로 제작되어 있으며 전면 패널에는 입력 소스 단을 위시해 볼륨 및 다른 기능 정보를 표시하는 새로운 LCD 디스플레이를 탑재해 만들었다. 즉 바이어즈 조절 게이지가 LCD화면에 표시되어 별도의 조작 없이 기능을 확인해 볼 수가 있게 되어 있다.
(The VSi75 integrated amplifier breaks new ground in an ‘all in one’ product design, and sets a new benchmark in the lifelike reproduction of music.)
시스템 상단에는 4개의 KT120 출력관이 나란히 부착되어 아날로그적인 모습을 그대로 보여주고 있다. 특히 대용량의 전원부 설계를 보게 되면 파워서플라이부가 두 배로 증가 되어 광대역 출력이 가능하게 되어 있다.
동사가 자랑하는 모델 Ref 75시스템의 특허를 일부를 탑재해 동일한 부품들을 사용하고 있다. 이로서 해상도가 뛰어나며 더욱 부드러우면서 광대역 재생이 가능하게 되었고 중량감의 제품으로 섬세함과 매혹적인 아날로그 사운드의 질감 있는 소리를 듣게 해준다.
(VSi75’s wide bandwidth output transformers are the same as those in the remarkable Reference 75, and we also incorporate some key REF75 parts including proprietary coupling caps. And, we doubled the bulk power supply caps.
The resulting sound from these cumulative improvements is striking, with tremendous resolution of detail, silky and extended highs, surprising weight and authority, and the ability to develop an immense sound stage.)
완전히 새로워진 음량 조정 인터페이즈 기능으로 전부 103개 음량 조절 게이지 기능은 편리한 원격 조정 기능인 리모컨 푸시 버튼(Push Buttons)으로 조정해 줄 수가 있고 또한 볼륨업을 비롯해 볼륨다운(103단계), 전원 입력, 음 소거(Power, Input, Mute, Bias) 등 모든 기능을 컨트롤 시켜 줄 수가 있게 되어 있다. 시스템의 입력 단은 언밸런스드 5계통.
설계방식: 진공관 소자 사용 인티그레이티드형
실효출력: 75W+75W(8Ω/20Hz-20kHz. 1kHz)
THD: 1.5%(75와트), .05%(1와트)
출력대역폭: 12Hz-70kHz((-3dB 포인트)
재생주파수대역: 1.0Hz-70kHz(-3dB 1와트시)
입력감도: 0.55V(RMS 싱글 엔디드 출력), 32.5dB(8Ω)
입력임피던스: 52.5KΩ(싱글 엔디드)
최대입력: 10V RMS(모든입력)
출력테이프단: 8Ω, 4Ω
출력Regulation: 약2dB(8Ω)
오버홀네가티브피드펙: 4dB
Slew Rate: 10v/s
Rise Time: 4/s
험과잡음: 1.0mV이하(RMS-88dB)
전원부:100-125VAC 60Hz(200-250VAC 50Hz)
사용진공관: KT120 출력관 4개, 6H30드라이브관 2개
크기(WHD): 368 x 235 x 413mm
중량:16.5kg
연락처: 763-577-9700

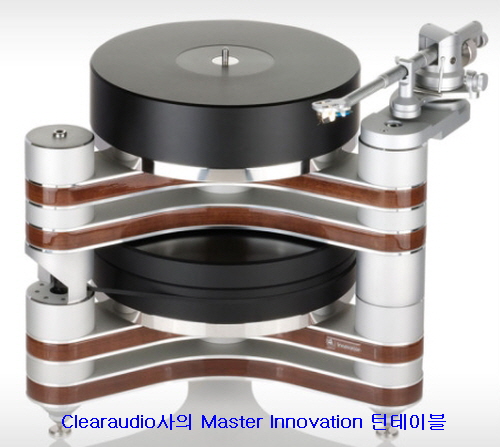

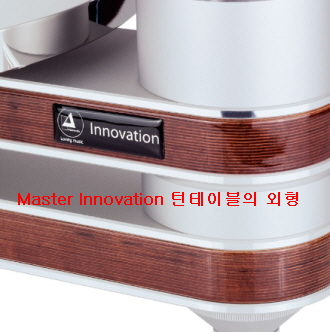

독일 하이엔드 급의 아날로그 플레이어 시스템을 개발 소개하고 있는 Clearaudio사가 개발한Master Innovation Wood 턴테이블시스템. State-of-the-Art란 이 제품은 무접점 드라이브 시스템(no-contact drive system)으로 동사의 수준급 설계 아날로그플레이어시스템.

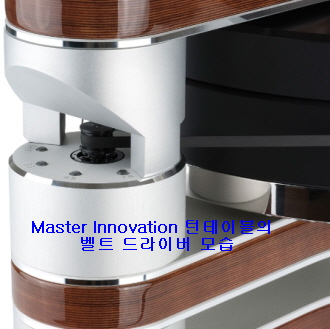

설계 특징을 보게 되면 저소음 방식으로 2개의 드라이브 플래터(lowest platter-the lower of two drive platters)구성 벨트 구동 방식. 특히 높은 토크 DC 모터에 의해 안정적인 정확도를 제공하고 있다.
특히 동사가 설계한 광속도 컨트롤 OSC(Optical Speed Control)테크노러지로 시스템으로
평형 메인 플래터는 사진에서 볼 수 있듯이 고밀도 중합체 70mm 두께의 POM 메인 프레터 그리고 15mm 두께 스텐인레스 스틸 서브 프레터(stainless steel sub-platter)로 되어 있다.
상단 프레터는 동사 특허인 85mm구경 세라믹 마그네틱 베어링(CMB))을 사용하고 있다. 상부 구동 플래터에 접속되도록 메인 플래터와 상부 드라이브 플래터로 조립시켜 놓았다. 상단 드라이브 플래터와 메인 플래터가 드라이브 소스에 물리적인 연결로 구동 되도록 되어 있다.
마찰음이 없는 비교적 저 소음 설게 방식. 또한 목재 턴테이블 제작 방식으로 무 접촉식 자석 드라이브, 마찰 세라믹 자석 베어링 및 광속도 제어 기능 등을 갖춘 혁신적인 아날로그 턴테이블이다.
(The dynamically balanced main platter, a precision-machined sandwich of 70mm of high density polymer and 15mm of stainless steel, is connected to the upper drive platter by Clearaudio’s patented Ceramic Magnetic Bearing (CMB), so that the main platter and upper drive platter assembly floats on a magnetic field just above the lower drive platter with no point of load to wear or to generate friction and noise.
The two drive platters contain a magnetic clutch so that the upper drive platter and the main platter are driven with no physical connection to the drive source.
In addition to providing silent and frictionless drive, this system gives the Master Innovation Wood twice the flywheel mass of the renowned Clearaudio Innovation Wood turntable.)
이외에도 이 시스템은 사용하기 편리한 푸시 버튼씩 전자식 속도 선택 기능과 3개의 톤암을 장착시켜 사용 할 수가 있다. 드라이버 플레터는 검정 POM(polyoxymethylene)또는 아크릭으로 교체가 가능하게 되어 있다.
설계방식: 벨트 드라이버 수동식
속도: 33 1/3, 45, 78 RPM
모터: High-torque DC 모터
베어링: 세라믹형(CMB/Ceramic Magnetic Bearing)
프레터: CNC마신 가공 POM, 70mm 두께
서브프레터: 솔리드 CNC마신 제작의 스테인리스, 15mm 두께
드라이버프레터: CNC마신 제작의 POM 30그리고 40mm
회전속도편차: +-0.05% 이하
크기: 18.5″ x 19″ x 18″
중량: 106 lbs(톤암과 파워서플라이없이)
연락처: +49 9131 40300100

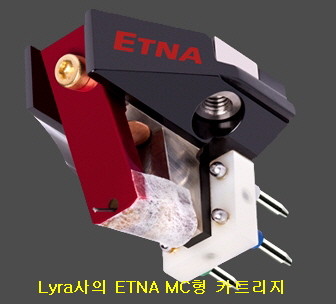

오디오 파일용 고음질용 카트리지 제조 메이커로 잘 알려진 Lyra사가 개발 소개하고 있는 무빙 코일형 모델 Etna카트리지. 동사의 그동안 여러 종류를 오디오 파일용 카트리지들을 개발 판매하고 있다.
일본 동경에 본사를 두고있는 Lyra사는 미국의 설계 엔지니어 조나단 카에가 그리고 일본의 명공 요시노리 미시마가 카트리지를 만들고 생산을 감하고 있다. 모든 제품은 일본에서 제조 하고 있다.
특히 Lyra 카트리지는 장인 정신과 품질을 위해 고급 설계 엔지니어링을 특징하고 있으며모든 제품은 개발과 함께 판매 할 수 있는 수량만을 위해 제작된다. 독창적인 디자인 개발 능력을 갖춘 몇 안되는 오디오 회사 중 하나.
이 모델은 디자이너 Jonathan Carr의 작품이며 제작은 요시노리 미시마가 맡았다. 이 제품은 솔리드 티타늄 코어(solid titanium core)로 캔틸레버는 짧은 원 포인트 와이어 서스펜션 다이아몬드 코팅의 솔리드 붕소로 제작되어 있다.
6N 고순도 구리 재질로 되어 있으며 비대칭 두랄루민 외부 몸체에 결합 되어있으며 매우 밀접하게 제작되어 있다. 코어와 본체가 청동과 스테인리스 스틸 공진 제어 막대로 보강되어있고 모든 여러 재료와 복잡한 내부 형상으로 구성되어 있다.
중간 수준급 낮은 임피던스 무빙 코일형 카트리지로 누드 다이아몬드, 슬롯 장착시켜 만들었다. 이 카트리지의 스타일러스는 3um 70um.
(LYRA ETNA (Currently shipping "New Angle", "Assymetric", "Multi-Material" model) By displacing the front magnet carrier and other components so that no objects or voids are in line with the cantilever assembly, a truly direct path is established between the cantilever assembly and headshell.)
설계방식: Medium weight, medium compliance, low-impedance
무빙 코일형 카트리지
바늘: Lyra-designed long-footprint variable-radius line-contact
누드 다이아몬드 (3um70um profile, block dimensions 0.08 x 0.12 x 0.5mm), slot-mounted
캔딜 레버: 원 포인트 와이어 서스페션 다이아몬드 코팅 솔리드 보론
(Diamond-coated solid boron rod)
코일: 2-layer deep, 6N high-purity copper, chemically-purified high purity iron X-shaped former, 4.2 ohm self impedance, 11uH inductance
출력전압:0.56mV(5cm/sec) 45degrees
(CBS test record, other test records may alter results)
재생주파수대역:10Hz-50kHz
채널분리도: 35dB(1kHz때)
컴프리언스: 약 12 x 10cm(dyne100Hz때)
버티컬각도: 20 degrees
캔딜레버바디:멀티재질(titanium, duralumin, bronze, stainless steel)
self-clamping construction with reduced-surface
higher-pressure headshell contact area,
predominately non-parallel shaping,
phase-interference resonance-controlling mechanisms,
body threaded for mounting screws
카트리지마운팅스크류:2.6 mm 0.45 pitch JIS standard Cartridge
중량:9.2g(바늘보호커버없이)
바늘침에서마운팅 홀까지 거리: 9.52mm
추천트레킹포즈: 1.68-1.78g(1.72g recommended)
추천로드직결 MC포노입력:104Ω-887Ω
(determine by listening, or follow detailed guidelines
in owner's manual)
추천로드step-up트랜스포머: 5-15Ω
(connect step-up transformer's output to
10kohm-47kohm MM-level RIAA input,
preferably via short, low-capacitance cable)
추천톤암: High-quality pivoted or linear (tangential)
tonearm with rigid bearing(s), adjustable anti-skating force,
preferably VTA adjustment
연락처: (510) 559-2050

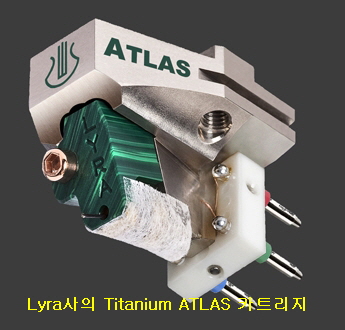

동사가 소개하고 있는 또 하나의 카트리지로는 모델 Titanium Atlas제품은 "New Angle", "Asymmetric", "Monolithic Titanium" 모델로 미국 설계 디자이너인 Jonathan Carr의 제작품.
비닐 레코드 LP 소리 골에서 카트리지가 접속후 진동 에너지 등으로 단지 5-10%는 전기 신호로 변환한다. 나머지 90~95%의 일부는 카트리지의 내부 댐핑 시스템에 의해 방출되지만 과도한 진동 에너지로 많은 카트리지 내부 반영 내부 에코를 생성하고 번짐으로서 충실도는 일반적으로 감소된다.
설계방식: Medium weight, medium compliance, low-impedance moving coil cartridge
바늘: Lyra-designed long-footprint variable-radius line-contact
nude diamond (3um x 70um), slot-mounted
캔딜 레버:Diamond-coated solid boron rod with
short one-point wire suspension, directly mounted into
cartridge body via high-pressure knife-edge system
코일: 2-layer deep,
6N high-purity copper, cross-shaped chemically-purified
high-purity iron former, 4.2ohm self-impedance, 11uH inductance
출력전압: 0.56mV@5cm/sec., zero to peak,
45 degrees (CBS test record, other test records may alter results)
재생주파수대역:10Hz~50kHz
채널분리도:35dB or better at 1kHz
컴프리언스: 약 12 x 10-6cm/dyne(100Hz때)
버티컬트레킹각도 : 20 degrees
카트리지몸체: One-piece machining from solid titanium billet,
with reduced-surface higher-pressure
headshell contact area, predominately non-parallel and
asymmetrical shaping,
phase-interference resonance-controlling mechanism,
and body threaded directly for mounting screws
카트리지마운팅스크류: 2.6mm 0.45 pitch JIS standard
추천트레킹포즈: 1.65~1.75g(1.72g recommended)
추천로드직결 MC포노입력: 104Ω~887Ω
(determine by listening, or follow detailed
guidelines in user manual)
추천로드step-up트랜스포머: 5-15Ω
(step-up transformer's
추천톤암: High-quality pivoted or linear (tangential) tonearms with rigid bearing(s), adjustable anti-skating force, preferably VTA adjustment
연락처: (510) 559-2050
이태리 나폴리에 위치해 있는 오디오시스템 제조 메이커인 Kiom사가 개발한 진공관 소자 탑재형. 채널당 7.5와트의 소출력용으로 사용 진공관은 6463관을 위시해 EL84관 그리고 WE300b 관 등이다.

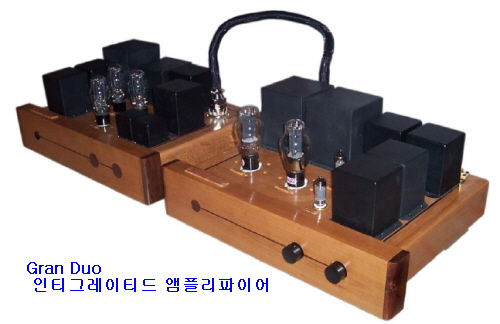

모델 Gran Duo 시스템은 레퍼런스급 스테레오 인티그레이티드형 앰플리파이어시스템으로 전원부인 파워 서플라이를 분리시켜 놓은 고음질 설게 시스템. 클래스 A급 증폭 방식으로 싱글 엔디도 제로 피드펙(Zero Feedback)구성 방식이다.
이 시스템은 전부 3극 단(Triode in all stages)으로 구성 설계되어 있으며 사용 출력관은 Western Electric사의 WE300B 명관으로 3개의 트랜스포머와 3개의 정류관 그리고 하드 와이어 납땜 등을 거쳐 완성된 수 제작품이다.
사진에서 보여 주고 있듯이 진공관 앰플리파이어로서 출력은 낮아도 재생 음질은 기존의 어느 제품보다도 풍만감 있는 음질 재생이 특징.
설계방식: 클래스 A급 증폭 Single Ended, Zero Feedback
출력: 7.5W+7.5W
재생주파수대역: 5Hz-50.000Hz
S/N비: 80dB
사용진공관: 6463, EL84, WE300B
전원부:115-230V, 50-60Hz
소비전원: 200VA
크기(WHD): 550 x 240 x 400mm
중량: 62kg
연락처: 081 661120 - 349 5180154

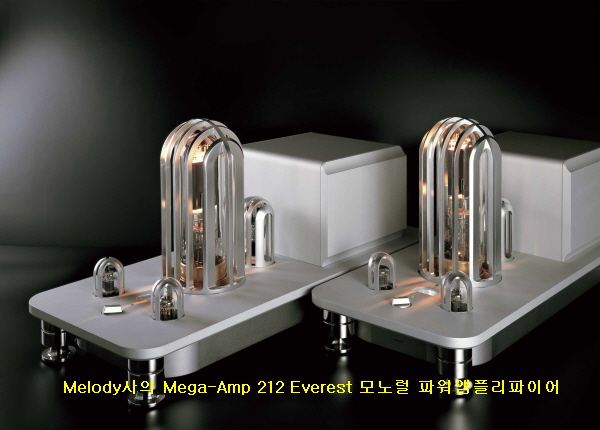

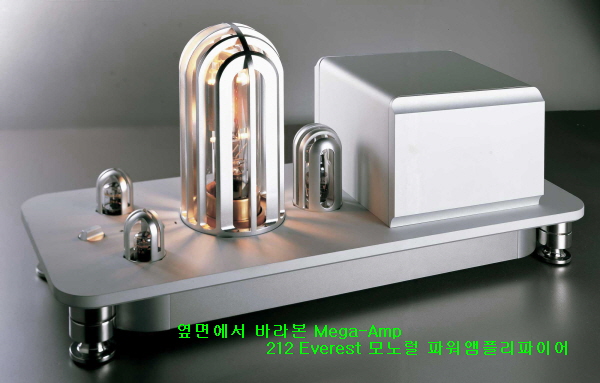

중국의 하이파이 오디오시스템 제조 메이커로 비교적 많이 알려진 Melody Valve 일렉트로닉스사가 개발한 Mega-Amp 212 Everest 모노럴 파워앰플리파이어시스템. 동사는 오래전부터 해외 시장에 진출 브랜드 이미지를 널리 알려왔다.
특히 미국 대리점을 통해 저 가격대의 고음질 설계의 진공관 앰플리파이어를 공급한바 있으며 오디오 파일들로부터 좋은 반응을 업어 꾸준하게 신장세를 나타내고 있다. 모델 Mega-Amp 212 Everest 파워앰플리파이어시스템은 사진에서 볼 수 있듯이 오픈 스타일로
심플하면서도 아름다움을 갖추고 있다.
동사는 중국에서 제품을 만들고 있으면서도 중국의 음향 기술을 전 세계에 알리기 위한 기술과 아이디어 그리고 음향적으로 우수한 제품을 개발 고성능의 진공관 앰플리파이어를 꾸준하게 소개하고 있다.
이 시스템은 클래스 A급 증폭 방식으로 실효 출력 50와트를 낼 수 있게 되어 있으며 사용 진공관은 212관 1개를 비롯해 274B관 1개, WE429A관 1개 그리고 WE373A관 등을 탑재해 놓고 있다.
설계방식: 클래스 A급 증폭 모노럴 파워앰플리파이어
출력:50와트
재생주파수대역:18Hz~30KHz(+/-0.5dB)
입력감도: 1.3V
스피커임피던스:4Ω, 8Ω
S/N비: ≥86dB
사용진공관: 212, 274B, WE429A, WE373A관 각각 1개씩
크기(WHD): 340 x 415 x 880mm
중량: 75Kg(모노부럭)
연락처: Tel. 909-262-8450(미국 수입업체)

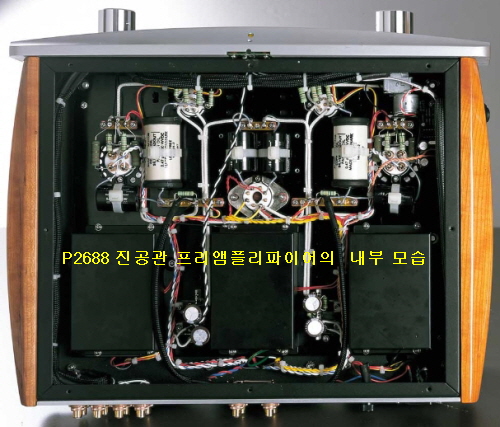

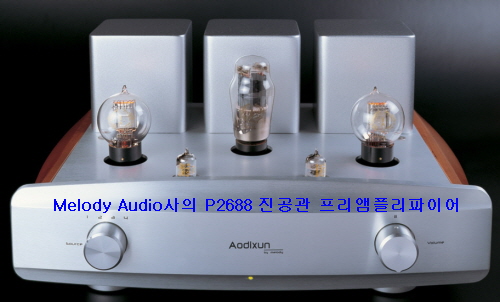

Melody 오디오사의 브랜드로 판매하고 있는 또 하나의 제품으로는 모델 P2688 진공관 프리앰플리파이어 시스템이 있다. 사진에서 볼 수 있듯이 외형 디자인도 매우 뛰어나며 음질 또한 좋게 평가 받고 있다.

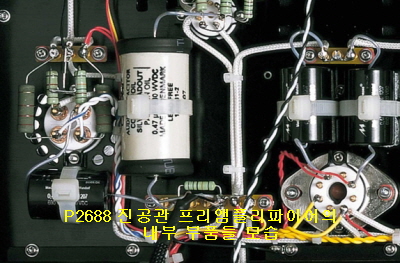

이 프리앰플리파이어시스템에 탑재 사용하고 있는 모든 진공관과 중요 부품들은 신뢰성 있는 세계의 유수 회사들의 것을 엄선해 사용 고음질 앰플리파이어로서 손색이 없게 만들어 소개하고 있다.
특히 이 모델에 사용한 진공관은 사진에서 확인해 볼 수 있듯이 101D관 2개를 위시해 WE403관 2개 그리고 정류관 5U4 등이다. Melody 오디오사의 제품들은 전 세계적으로 판매되는 다양한 브랜드를 위한 OEM 메이커로 유명하다.
설계방식: 진공관 소자 사용 프리앰플리파이어
사용진공관: 101D관 2개, WE403관 2개, 5U4관
출력레벨: 3V(최대28V)
재생주파수대역: 3Hz-100kHz
입력임피던스: 250KΩ
SN비:>90dB
THD: 0.02%
채널밸런스:<0.5dB(20Hz-100kHz)
게인: 20dB
크기(WHD):17.3" x 8.5" x 15"
중량: 62 lbs
판매가격:$6,999
연락처: 미국대리점 (909) 262-8450
