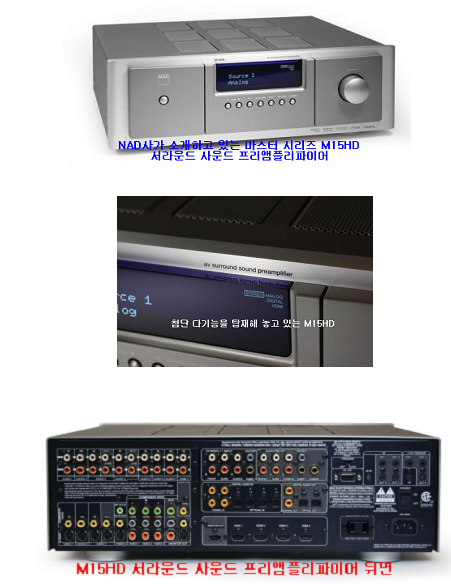

다국적 오디오 기업체인 NAD 일렉트로닉사가 2009년도 마스터 시리즈 신 모델로 개발 소개하고 있는 모델 M15HD 서라운드 사운드 프리앰플리파이어시스템. 혁신적인 회로 설계와 소프트웨어, 방송-품질 그리고 화상 처리 기능 등을 갖추고 있는 시스템.
동사가 내놓은 마스터 시리즈가 처음 개발하기 시작된 것은 2005년대로 수준급의 가정용 홈시어터 시스템으로 각광을 받은바 있는 시리즈이다. 이미 평판이 있는 EISA상을 수상한바 있다.
M15 HD시스템은 새로운 High Definition 포맷을 풀로 활용하기 위해서 다시 설계했으며
신기능을 탑재해 놓고 있다. 즉 HDMI 리피 팅의 디지털 HD AV 입력 단을 위시해 콤포짓트와 S-비디오를 위한 아날로그 AV 입력단 등이다.
특히 동사의 MDC(Modular Design Construction) 기능으로 제작되어 있는데 이 기능은 어떤 스테레오라도 또는 서라운드 사운드 시스템에서 유연성을 제공해 주고 있게 한 방식이라고 설명하고 있다. (proprietary operating software, broadcast-quality image processing and exceptional sonic performance).
시그마 VXP 이미지 프로세싱(Processing) HD급 1080p 영상 기능과 MP 데이터 포트는 NAD사의 iPod Dock 기능으로 활용 할 수 있게 되어 있다. 이외에도 톤 컨트롤, RS-232 인터페이즈, 12V 트리커 컨트롤 스위치, 3.5mm IR 컨트롤 잭, 완전 분리되어 있는 AV 출력과 4개의 오디오 출력 그리고 듀얼 24비트 192khz DA컨버터 기능이 탑재되어 있다.
M15HD를 위한 모듈은 고속 이중 32비트 Aureus 7.1을 포함한 첨단 기능을 탑재해 설계되어 있고 텍사스 인스트루먼트사의 디지털 시그널 프로세서와 Audyssey사 다이내믹 EQ 기능과 다이내믹 볼륨 기능, Mult EQ 등이 있다.
시스템의 연결 단자를 살펴보면 4계통 HD급 AV 입력단(HDMI 리프팅)을 위시해 4계통 아날로그 AV 입력단(S-Video), 3계통 HD급 콤포넌트 비디오 입력단, 4계통 동축단 그리고 4계통 광 디지털 입력단 등이다.
또한 3계통 아날로그 스테레오 입력 단을 위시해 7.1 다이렉트 아날로그 입력 등이 있다. 첨단 기능으로는 돌비 TrueHD, DTS HD 마스터 오디오, 리니어 PCM(192khz), 돌비 디지털 플러스, DTS HD 하이 레조레이션 오디오, DTS 96/24, DTS Neo:6(시네마/뮤직), 돌비 프로로직IIx(영화/음악), EARS, Enhanced Stereo, Audyssey XT Pro.
아날로그 오디오단을 위한 C-코아 트랜스포머 리니어 파워 서플라이 그리고 분리식의 AC 전원 케이블 등으로 되어 있다. 시스템의 현지 판매 가격은 $4499.
설계방식: 서라운드 사운드 프리앰플리파이어시스템
재생주파수대역:(±0.3dB) 20Hz-20khz
Tone Active/±0.3dB) 20Hz-20khz(Tone Defeat)
최대입력레벨: >8Vrms
THD+N <0.005% (20Hz-20khz, 2V출력시)
SN비: >105dB(500mV입력,500mV출력), >100dB (ref. 2V출력시)
채널분리도: >90dB (1khz/10khz)
최대출력래밸: >10Vrms(600Ω)
입력임피던스: (R/C)56kΩ +220pF
톤콘트롤: Bass ±12dB at 100Hz (2V 출력)
디지털:±12dB(10khz에서(2V/2V 입출력
크기: 435 x 145 x 385mm
중량: 13.1kg

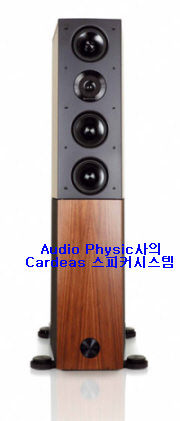

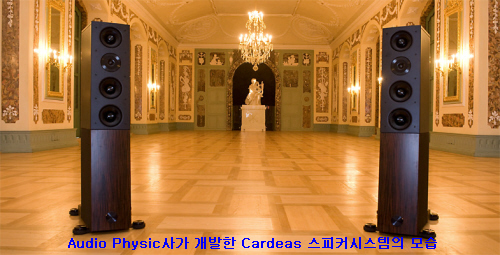

독일 오디오 피직사가 최근에 개발 소개하고 있는 모델 Cardeas 마루형 스피커시스템은
3.5웨이 5유닛 구성 방식의 마루형 시스템. 동사가 내놓은 최고 수준급의 스피커시스템. 음향적인 노하우 총 동원 설계된 시스템으로 동축형 설계의 코엑시얼 고음용 트위터와 미드 레인지 드라이버를 사용해 제작되어 있다.
동사의 제품 설명에 의하면 “two drivers responsible for integrity and focus in the most sensitive area of voice and string instrument reproduction above 150 Hertz share the same axis and closely approximate the acoustic ideal of a point source” 라는 이론을 정의해 주고 있다.
제품에 사용된 유닛 구성을 살펴보면 고음용 트위터에는 모델 HHCT II 유닛을 사용하고 있다. 이 고음용 트위터 모델 HHCT II은 차세대의 하이퍼 홀로그래피 콘 트위터(Hyper Holographic Cone Tweeter)로 저역 공진과 듀얼 바스켓(Active Cone Damping II)으로 CCAW(Copper Clad Aluminum Wire)로 만들었다.
또한 중음용은 특수하게 제작된 HHCM-버전(copper clad pole piece) CCAW (Copper Clad Aluminum Wire) 보이스 코일로 만든 형. 고음용 트위터와 중음용 미드 레인지 유닛은 SSC (String Suspension Concept) 설계로 액티브 콘 댐핑 II(Active Cone Damping II) 디자인을 보여주고 있는 유닛 세트이다.
사용하고 있는 유닛의 마그네트 재질은 네오디늄이며 고음질 재생을 위한 설계 방식으로 기존의 제품과는 다른 방식을 취해 제작되어 있다. 또한 초저음용 서브우퍼시스템은 10“ 구경을 사용해 만든 ”Long-stroke“ 방식인데 액티브방식과 패시브 방식 등 2종류로 제작되어 있다. 이 유닛들은 전부 알루미늄 콘 재질로 되어 있고 세라믹 코팅이 되어 있다.
수준급의 WBT사의 705 바인딩 포스트 단자가 SSC 유닛 세트에 부착되어 있으며 2중 구조의 인클로저는 멀티형 체임버 룸 구조로 되어 있다.
설계방식: 4웨이 6유닛 구성 마루형
사용유닛: 고음용39mm HHCT II(Hyper Holographic Cone Tweeter)
중음용 150mm HHCM(Hyper Holographic Cone Midrange),
중저음용 150mm 2개 HHCM
초저음용 우퍼 10"/패시브라디에이터 10"
재생주파수대역: 25Hz-40kHz
출력음압레벨: 89dB
임피던스:4Ω
크기(WHD): 305mm x 1190mm x 595mm
중량: 55kg

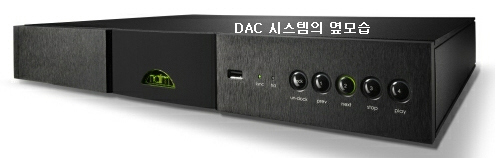

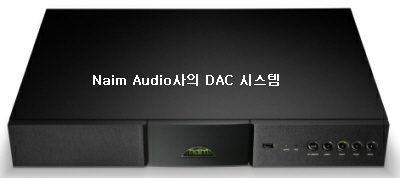

영국의 오디오 제조 중진 메이커로 35년간 각종 시스템을 개발 소개하고 있는 Naim Audio사가 개발 소개하고 있는 DA컨버터 시스템. Zero S/PDIF 지터(Jitter) 기능을 탑재해 제작된 시스템.
이 모델은 동사가 첫 번째로 애플(Apple)컴퓨터 승인을 얻어 개발된 하이엔드 디지털 아날로그 컨버터시스템으로 어떤 종류의 첨단 iPod 또는 iPhone 기능을 사용 할 수 있게 설계된 시스템.
디지털 아날로그 컨버터시스템으로 고성능 zero S/PDIF 지터 DAC로 업그레이드가 가능한
파워서플라이 그리고 8계통 S/PDIF 입력단( 2계통 BNC/2계통 RCA/4계통Toslink) 등이며 추가로는 소켓 타입인 USB 메모리 단자가 전면과 후면 등이 준비되어 있다.
CD트랜스 포트 시스템 출력단자에 연결 시켜 사용 할 수 있게 되어 있고 Mac 컴퓨터 디지털 출력단에 연결시켜 줄 수도 있다. 또한 DVD플레이어와 케임 콘설시스템 그리고 위성 TV 수신기인 셋톱 박스(set-top-box) 등에 유용하게 사용 할 수 있게 모든 연결 컨넷터가 준비되어 있는 수준급 첨단 디지털 설계 시스템.
오디오 출력단: 2계통 (RCA/DIN 선택), 라인 출력단(Fixed): 2.2V RMS
재생주파수대역: 10Hz-20kHz(+0.1dB/-0.5dB)
THD: <0.002%
입력단: 디지털입력단 8계통 (2계통 동축 BNC, 2계통 코엑설 포노, 4계통 광 토스링크)
USB: 2계통(1계통 전면/1게통 후면)
콘트롤: IR 입력: 전면과 후면 판넬) IR 출력: 후면 판넬 소켓
포맷: 오디오파일 서포트: USB = WAV (LPCM up-768kHz /32비트)
샘프링주파수:USB 32kHz to 768kHz, 24비트, S/PDIF 32kHz-192kHz, 24비트
iPod, iPhone 48kHz(최대)
전원부:100V, 115V, 230VAC, 50/60 Hz
소비전력: <30VA (max inc iPod charging)
크기(WHD: 432 x 70 x 301mm
중량: 5.6kg
비고:판매가격 미화 3,500불
