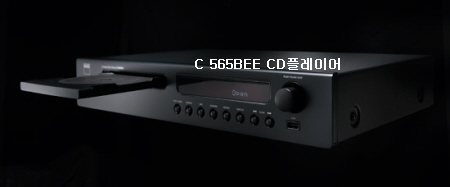

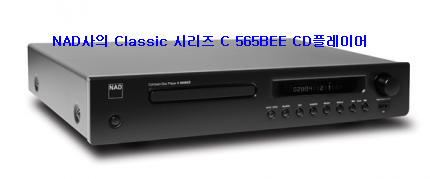

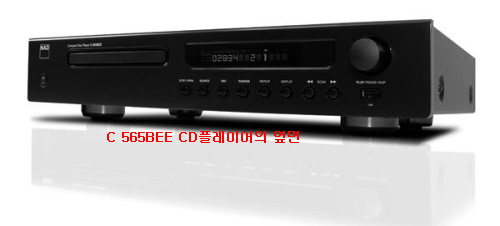

오디오 종합 메이커인 NAD사가 최근에 개발 소개하고 있는 중저 가격대의 디지털 CD플레이어시스템. 이 시스템은 현지 판매 가격 미화 $799의 모델로 "dual-differential" 구성 설계 시스템.
24비트/192khz Wolfson사의 DA컨버터 칩을 사용해 설계되어 있으며 CD음반을 위시해 CD-R 그리고 CD-RW 음반 등을 모두 재생시켜 줄 수 있게 되어 있다. 추가로는 16비트/44.1khz "Red Book" CDs 규정을 내장시켜 놓은 수준급 디지털 플레이어시스템.
MP3와 WMA 파일(up to 320kbps)을 전면 패널의 USB 포트로 연결시켜 사용 할 수 있게 되어 있으며 전원부쪽에는 토로이달 파워 트랜스포머를 장착시켜 놓았고 금도금 소켓을 사용하고 있다.

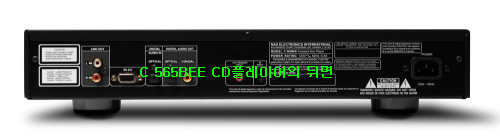

또한 리어 판넬쪽을 보게 되면 1계통의 싱글 엔디드 RCA 아날로그 출력단과 1계통의 광 입력단(SPDIF)등 이 그리고 광 디지털 입력단과 1계통 광과 1계통 동축 디지털 출력단(SPDIF) 등도 준비되어 있다.

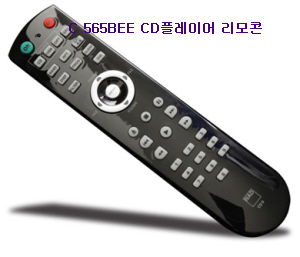

96khz 또는 192khz를 선택해 줄 수가 있게 되어 있으며 디지털 필터 Slopes 도 선택이 가능하게 되어 있다. 이외에도 12V 트리커(trigger)스위치와 IR(infrared)리모트 입출력 기능, RS-232 포트 그리고 분리형 방식의 파워 전원 코드 단자가 부착되어 있다.
설계방식:CD플레이어시스템
샘플레이트컨버터언샘플리이(Sample Rate Converter upsamples): 44.1khz and 48khz
DA컨버터: Wolfson사의 24/192 듀얼 Differential 구성방식
재생주파수대역: 5Hz-20khz(±0.3dB)
De-emphasis 에러(error):-3.73-5.33dB (0dB 5khz)
THD: <0.01 % (ref. 1 khz)
다이내믹레인지: >95dB
리니어티이(Linearity)±0.01dB (-3dB때)
S/N비: 110dB (A-weighted, 1khz)
채널분리도:>90dB(1khz)
크기(W×H×D) : 435 x 70 x 285mm
중량: 5.2kg

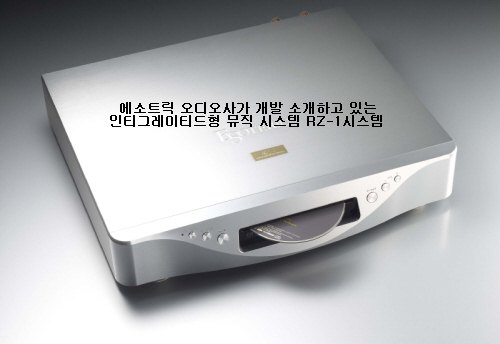

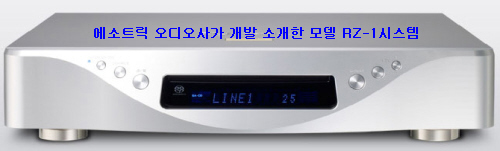

일본 에소트릭 오디오사가 개발 소개하고 있는 모델 RZ-1시스템은 SACD을 포함한 CD/CD드라이브 메커니즘 그리고 디지털 아날로그 컨버터 기능을 모두 갖춘 앰플리파이어시스템으로 스림 디자인을 보여주고 있는 고급 지향 일체형 뮤직 시스템이다.
슈퍼 오디오 CD재생에 대응한 드라이브 메커니즘을 채용하고 있으며 고해상도의 32비트 디지털 아날로그 컵버터를 내장시켜 고음질 재생시스템으로 설계된 제품. 외부 입력단자를 모두 갖추고 있다.
32비트 대응의 디지털 아날로그 컨버터 기능은 DAC 디바이스에 DSD, PCM의 양 포맷에 대응하는 AKM사 AK4392를 탑재하고 있으며 디지털 필터, 디지털 시그마・모듈레이터에 이르기까지 32비트의 처리 능력을 확보하고 있다.

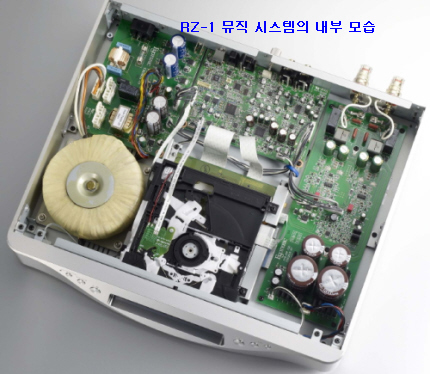

내부 구조 설계를 살펴보면 증폭 부는 대형 토로이달 트랜스를 포함 대형 정류 콘덴서를 조합시켜 만든 아날로그 전원 회로를 탑재해 놓고 있다. 시스템의 정격 출력은 채널당 80와트제품.
인티그레이티드형 앰플리파이어로서 SACD와 CD의 재생이 가능한 드라이브가 탑재되어 있다. 슬롯 로딩 방식의 메커니즘은 트레이 개폐의 조작을 불요로 했다.
이외의 기능으로는 스탠바이 기능, 트리블과 베이스(Treble/Bass)톤 컨트롤, L/R 밸런스 컨트롤, sleeve 타이머, 조광기 등의 각종 기능을 탑재해 놓고 있다. 일체형 시스템으로서의 조작성에도 배려한 설계가 특징. 전원부는 착탈식의 전원 인렛 채용해, 별매의 전원 케이블에의 업그레이드도 가능하다.
3계통의 각종 디지털 입력(USB, 같은 축, 광 디지털)은 PC 등 외부 기기로부터의 스튜디오 마스터・수준급의 디지털 오디오 입력에 대응하고 있다. 즉 앰플리파이어 부는 마스터 사운드를 충실히 증폭하는 동사의 퓨어・클래스 D 파워 업을 채용하고 있고 소형의 저능율 스피커와의 편성에서도 강력한 구동력을 재현시켜 줄 수 있게 되어 있다.
디지털 입력 단자도 모두 갖추고 있으며 24비트/192khz 대응의 24비트/96khz 대응의 USB 단자를 갖추고 있어 PC와의 접속도 가능하게 되어있다. USB 단자에도 고음질의 노하우를 투입해 설계되어 있다.
USB의 전원, 신호 라인은 외부 잡음 입력을 차단시켜 줄 수 있는 USB 아이솔레이터를 장비하고 있다. 또한 아날로그 입력은 RCA 2계통 중 1계통은 MM 포노형 입력단자로도 사용이 가능하게 되어 있다.
유선형의 프런트 패널과 알루미늄 재질의 섀시 속에 응축된 고품위인 음악 재생 능력 모델 RZ-1시스템은 클래스를 초월 한 퍼포먼스를 갖춘 일체형 뮤직 시스템이다.
동사의 탁월한 테크놀로지를 최대한대로 발휘해 설계된 제품으로 산뜻한 외형 디자인과 고음질 지향의 설계 그리고 심플한 사용 방법 등이 특징.
설계방식:인티그레이트드형 뮤직시스템
출력: 100W+100W(1khz, 6Ω, JEITA)
정격출력: 80W+80W(1khz, 0.1%, 6Ω, LPF 20 khz)
임피던스:4Ω
재생주파수특성:15Hz~65khz(+1dB,-3dB,6Ω)
왜율: 0.03%(1khz, 출력 45W, 6Ω, LPF 20khz)
S/N비: 102dB
입력감도:(라인) 46mV(JEITA), 포노(MM)：1.0mV(JEITA)

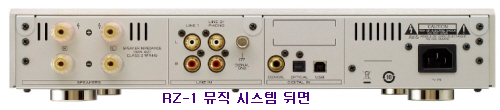

오디오입력단: 아날로그입력단자 RCA×2계통
입력임피던스:(라인)100kΩ(JEITA), 포노 47kΩ(JEITA)
RIAA편차: 포노(MM)20Hz~15khz(,±0.5dB)
디지털입력단:(동축단자 RCA×1(0.5Vpp/75Ω),
광 단자 광디지털×1(-24.0~-14. 5dBm(최대)
USB단자: USB Type B×1(USB1.1이상)
입력샘플링주파수: 32~192khz(동축, 광), 32~96khz(USB)
크기:(W×H×D) 400mm×77mm×368mm
중량: 9kg
비고: 부속품전원코드×1, 리모콘(RC-1251)×1 리모컨용 건전지(단 3)×2개 펠트×4매
취급 설명서×1
판매가격:367,500엔

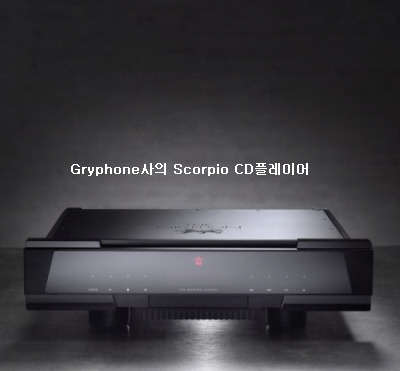

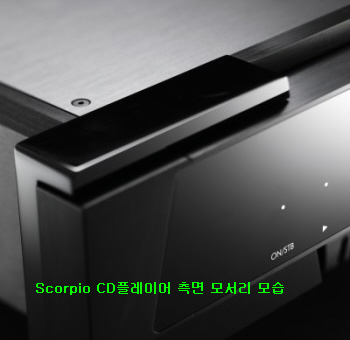

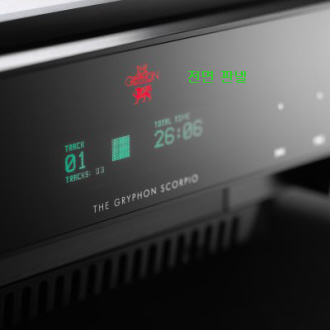

덴마크 하이엔드 오디오 전문 제조 메이커인 그리폰사가 최근에 개발 소개한 디지털 CD플레이어시스템. 4개의 Dual-Differential 32비트/192khz AKM asynchronous 디지털 아날로그 컨버터를 내장하고 별도의 레큐레이터 파워 서플라이를 갖추고 있는 하이엔드 설계 시스템.

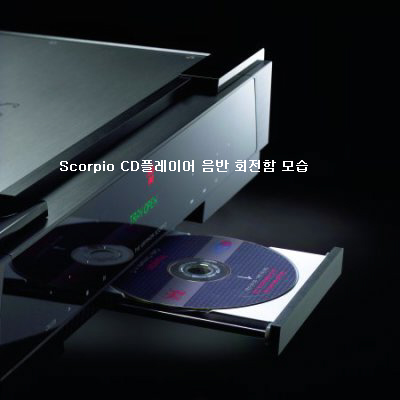

2개의 커스텀 제작의 5 parts per million accuracy를 갖춘 temperature-compensated crystal oscillators. 전면 로딩 메탈 재질의 트레이를 갖춘 유러피언 트랜스포트를 탑재해 설계되어 있다.
네거티브 피드백을 사용하지 않은 아날로그 회로 구성 시스템. silvered Mica capacitor를 처음 사용한 아날로그 필터 설계 방식. 완전 분리시켜 놓은 Noratel사의 토로이달 트랜스포머를 탑재해 놓고 있다.
또한 채널에는 15,000 마이크로파라트급 파워 콘덴서와 금도금 스위스 Neutrik사제의 XLR 밸런스 소켓 그리고 최단거리 배선 등 수준급 회로 설계와 구성 등 완벽한 하이엔드 일체형 디지털플레이어시스템이다.
이외에도 75Ω BNC S/PDIF 디지털 출력 단자가 준비되어 있으며 제품 설계는 모두 덴마크에서 제조되었음을 알려주고 있다. 동사가 디지털 플레이어 설계는 모델 CDP-1부터 출발 그동안 업 샘플링 설계 테크놀로지 기술로 더욱 고성능 제품을 내놓고 있다.
설계방식: 디지털 CD플레이어시스템
4개 Dual-Differential 32비트/192khz AKM asynchronous
디지털 아날로그 컨버터를 내장형
샘플링주파수:Fs=192khz
필터출력대역폭(Filter bandwidth): 0.5Hz-96khz(-6dB)
디스토션:(THD+N):<0.005%
출력레벨(밸런스드) 최대 4.0Vrms
출력임피던스(20Hz-20khz): 25Ω
