N : 6월4번째 신제품 페레이드
 이영동    | 2010·06·21 20:01 | HIT : 6,337
NBS 오디오 케이블사의 유니버설 포노프리앰플리파이어


미국 미네소타 주 St. Louis Park에 위치해 있는 오디오 전용 케이블 제조 메이커로 잘 알려진 메이커인 NBS 오디오 케이블사가 개발 소개하고 있는 고성능용 프리앰플리파이어시스템.
모델 유니버설 포노 프리앰플리파이어시스템은 스림라인 외형 디자인을 보여주고 있는 포노 전용 제품으로 무빙 마그네트(MM)와 무빙 코일(MC)카트리지를 전부 수용 할 수 있게 설계된 시스템.
제품의 설계를 보게 되면 입력 로딩은 무빙 코일 형에서 50, 100, 250, 500, 1000Ω로 그리고 무빙 마그네트는 47KΩ로 되어 있다. 또한 출력 단을 보게 되면 밸런스(XL)핀 2 Hot와 언밸런스드(RCA)가 준비되어 있다.
출력 로딩은 밸런스드에서 600Ω 또는 그 이상이며 언 밸런스드에서 역시 600Ω 또는 그 이상으로 설정되어 있다. 시스템의 이득을 보게 되면  무빙 코일 낮은 로에서는 1khz때에 60dB 그리고 높은 수치에서는 1khz때 70dB로 되어 있다.
이외에도 무트 회로에서는 -100dB로 설계되어 있으며 입력 잡음(Equivalent input noise)은 무빙 코일 형에서 150nV로 그리고 이퀄라이제션(Equalization)은 RIAA +/-<0.08dB로 되어 있다.
수준급 회로 구성 제품으로 모든 카트리지를 전부 사용 할 수 있게 설계되어 있는 유니버설용 시스템이다.

유니버설 포노프리앰플리파이어 재원

입력단: L&R 무빙 코일(Moving coil/RCA)
        L&R 무빙마그네트(Moving magnet/RCA)
입력로딩: MC: 50,100,250, 500, 1000Ω
          MM: 47KΩ
출력단: L&R 밸런스(XL)핀 2 Hot
        L&R 언밸런스드(RCA)
출력로딩: 밸런스드 600Ω 또는 그 이상
언밸런스드: 600Ω 또는 그 이상
게인: MC (로)60dB/1khz때
      MC (하이)70dB/1khz때
      MM: 40dB/1khz때
무트: -100dB
입력 잡음: MC: 150nV(22Hz-22khz
이퀄라이제션: RIAA +/-<0.08dB
소비전력:85-265VAC(50-60Hz)
크기:431mm(W) x 57mm(H) x 406mm(D)
중량: 30Kg
부속물: 커스텀 제작의 메인 케이블
판매가격: $30,000.00
연락처: (952) 848-1100

NBS 오디오 케이블사의 유니버설 프리앰플리파이어


동사가 이미 개발 소개하고 있는 프리앰플리파이어시스템인 모델 Universal Pre Amplifier시스템은 2계통의 밸런스와 2계통 언밸런스드 입력단 그리고 2계통 밸런스 출력단과 2계통의 언밸런스드용 출력단 등을 갖추고 있는 시스템. 이 모델은 사용하기 편리하게 원격 조정 기능인 리모트 컨트롤로 볼륨 등을 조절해 줄 수 있게 되어 있다.

유니버설 프리앰플리파이어 재원

입력단: 2계통의 밸런스(48kΩ/differential). 2계통 언밸런스드(30KΩ)
출력단: 2계통 밸런스 출력단(200Ω). 2계통의 언밸런스드(600Ω)
재생주파수대역: DC-100khz(+0,-1dB)
게인:  최대 6dB(언밸런스 출력시)
       12dB(밸런스드 출력시)
게인콘트롤범위: 101.5dB
게인 스텝크기: 0.5dB(0.1dB over entire range)
전원: 90VAC-265VAC(50-60Hz)
크기:432mm(W) x 150mm(H) x 406mm(D)
중량: 18Kg
판매가격: $30,000.00
연락처: (952) 848-1100

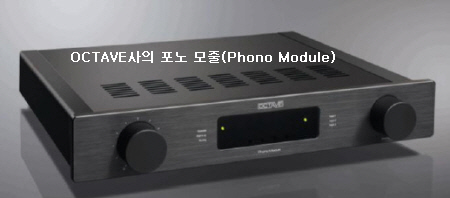

OCTAVE사의 포노 모줄(Phono Module)


독일 오디오 전문 메이커인 Octave사가 최근에 소개하고 있는 아날로그 포노 모줄(Phono Module)시스템을 소개했다. 음악 애호가로 오디오 파일인 현재의 동사 경영자인 Andreas Hofmann이 부친의 트랜스포머 공장을 계승하여 진공관 앰플리파이어사인 OCTAVE Audio사를 1968년 독일 Karlsbad-Ittersbach에 설립했다.
포노 모듈시스템은 스림 라인 외형 디자인을 보여주고 있는 제품으로 색상은 알루미늄 실버와 알루미늄 블랙 2가지로 주문 판매한다고 한다. 시스템 본체와 별도의 파워서플라이를 합쳐 약 750만원 가격대로 알려지고 있는 고가 상품을 오는 6월 말일부터 주문 생산한다고 한다.

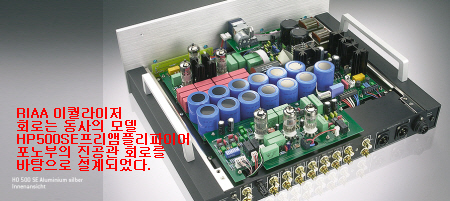

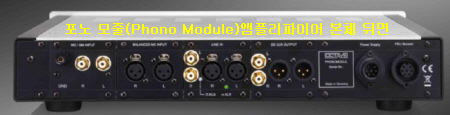

시스템의 입력 단은 3계통이며 출력 단은 1계통. 또한 볼륨 조작이 가능한 리모컨은 별도로 판매된다고 한다. 진공관과 반도체 소자를 결합한 포노 이퀄라이저 앰플리파이어시스템으로 무빙 코일 사용 시 잡음 감소와 진공관의 음질 향상이 특징. RIAA 이퀄라이저 회로는 동사의 모델 HP500SE프리앰플리파이어 포노부의 진공관 회로를 바탕으로 설계되었다.
RIAA 이퀄라이저 회로를 보게 되면 보정에 필요한 높은 게인을 확보하기위한 3개의 진공관을 사용하고 있다. 출력 임피던스를 낮게 유지해 줄 수 있게 되어 있으며 가변 출력 잡음 레벨도 110dB 이상을 실현하고 있다.

포노 모줄(Phono Module) 재원

설계방식: 포노전용 이퀄라이저 앰플리파이어

입력 모줄

모듈 IN 1:MM RCA×1계통/입력임피던스: 1k/47kΩ가변
모듈 IN 2:MC RCA×1계통 입력임피던스: 62~1kΩ가변
모듈 IN 3:MC XLR×1계통 입력임피던스: 62~1kΩ가변
모듈 IN 4:Line Level : RCA×1계통/XLR×1계통

출력 모줄

OUT 1: RCA×2계통(고정출력、가변출력/각1계통)
OUT 2: RCA 다이렉트( Direct Drive)대응 가변출력선택시
          RCA×2계통(고정출력、가변출력/각1계통)
OUT 3: XLR Direct Drive대응 가변출력선택시
          RCA×1계통(고정출력)
          XLR×1계통 고정출력/2단조정
사용진공관: ECC83 x 1, ECC81 x 1, ECC88 x 1,
SN비:-100dB
출력임피던스: 240Ω(RCA)
최대출력레벨: 7V RMS
THD: 0.01%이하
게인: 0dB

포노 모줄 사용시

게인:MM(고정출력):38dB, MC(고정출력)Low/High :58dB/65dB
포노MC 입력임피던스: 62~1kΩ가변(13스텝가변)
SN비(RCA): -69dB/-75dB
SN비(XLR): -72dB/-78dB
서브소닉필터: 20Hz/-3dB
포노MM입력임피던스: 1k/47kΩ 2단
SN비(RCA)-77dB
서브소닉필터: 20Hz/-3dB
PSU Booster단자
소비전력: 25W
크기:W437 x H80 x D390 (mm) 본체, W100 x H77 x D230 (mm)전원부
부속품: 전원코드
중량: 9~12.5kg(프리앰프), 파워서플라이:4kg
연락처: Tel. 0 72 48 / 32 78

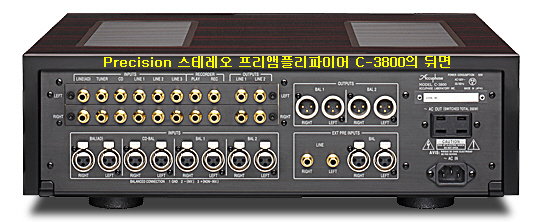

어쿠페이즈사의 Precision 스테레오 프리앰플리파이어 C-3800


1972년에 설립된 일본 하이엔드 오디오 전문 제조 메이커인 어쿠페이즈사가 최근에 소개되고 있는 Precision 스테레오 프리앰플리파이어 모델 C-3800시스템은 동사가 소개한 일반 AAVA(Balanced AAVA(Accuphase Analog Vari-gain Amplifier)기술에서 더 진화한 AAVA 2 회로 구성 방식이다.
즉 밸런스와 언밸런스를 모두 갖춘 시스템으로 "Balanced AAVA"를 탑재해 놓은 시스템이다. 프리앰플리파이어의 입력에서 출력 단자에 까지 신호의 흐름 전체가 완전히 밸런스 구성으로 되어 고 순도의 신호 전송이 가능하게 되어 있다.
즉 전기적 특성의 향상과 고품질의 음악 재생에 크게 기여하고 있으며 볼륨을 조정해서 높은 SN비 낮은 왜곡 비율을 유지하게 되어 있다. 또한 주파수 특성의 변화와 품질 변화 없이 좌우 볼륨 오류 및 누화가 발생하지 않게 되어 있다.
재생 음질의 문제점들을 해결하고 지금까지의 볼륨 개념이 완전히 바뀌어 놓은 방식이다. AAVA 설계는 안정적인 반도체 부품 장치로 구성되어 있기 때문에 그 성능 음질을 장기에 걸쳐 보존할 수 있게 되어 있다.

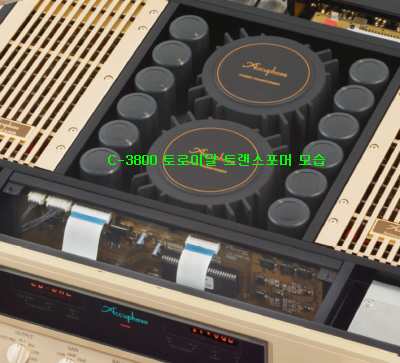

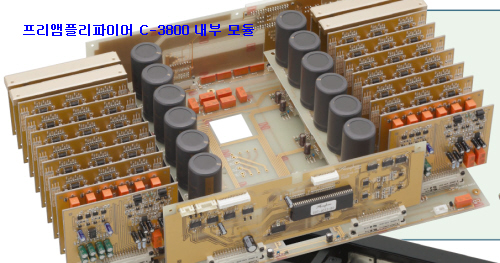

이 제품의 설계 특징을 다시 한 번 나열해 보면 획기적인 "Balanced AAVA 공식 볼륨 컨트롤"탑재. 좌우 독립되어 있는 고효율 트로이달 트랜스포머 탑재, 프리앰플리파이어 게인을 선택할 수 있게 되어 있다. 각 증폭 회로는 좌우 독립 구성 방식이며 로직 릴레이 컨트롤 회로 최단 신호 경로 방식, 입력 위치에 대응하는 위상 설정 가능,  PCB "클래스 섬유 불소 수지 기재"를 채용하고 있다. 이외에도 아름다운 천연 나무로 마감처리 되어 있는 하이엔드 시스템.

C-3800 프리앰플리파이어 재원

설계방식: Precision 스테레오 프리앰플리파이어
재생주파수특성:(Balanced/Line Input)
      3~200,000Hz(+0-3.0dB), 20~20,000Hz(+0-0.2dB)
THD:0.005%
입력감도:밸런스드 252mV(정격출력시),63mV(0.5V출력시)
         라인        252mV(정격출력시),63mV(0.5V출력시)
입력임피던스:밸런스드40kΩ(20kΩ/20kΩ)
             라인 20kΩ
정격출력-출력임피던스:밸런스드/라인 2v/ 50Ω
SN비:밸런스드 113dB,라인113dB,
최대출력레벨 (0.005%  20-20,000hz)
        밸런스드/라인아웃              : 7.0v
        Recorder Rec(밸런스계입력시)  : 6.0v
최대입력전압:밸런스드입력              : 8.0v
             라인입력                  : 6.0v
최소부하임피던스: 밸런스드/라인출력     : 600Ω
                  Recorder Rec        : 10kΩ
크로스토크:-90dB이상/10khz(EIA)
게인(GAIN스위치:18dB 위상)
*REC출력이외、게인 스위칭 ±6dB가능)
배런스드 입력→ 밸런스드 출력:18dB
밸런스드 입력→ 라인출력:18dB
라인입력→ 밸런스드 출력:18dB
라이입력→ 라인출력:18dB
밸런스드/라인입력→ RECORDER REC:0dB
헤드폰단자적합암피던스: 8Ω이상
              출력레벨: 2v(40Ω)
              게인(LOW MID HIGH):MID 기준 +/-10dB
아데네터:-20dB
소비전력:55W
크기(WHD): 477mm ×156mm × 412mm
중량:24.8kg
부속: 전원코드, 오디오 케이블1m, 리모컨 RC-210
