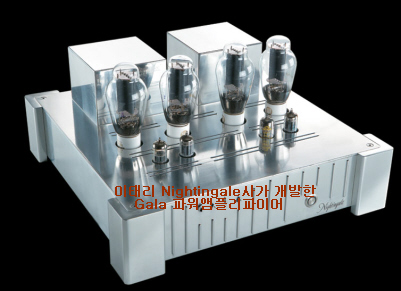

이태리 로마 근교인 Torina에 위치해 있는 하이엔드 오디오 시스템 종합 메이커인 Nightingale사가 최근에 개발 소개하고 있는 모델 GALA 파워 앰플리파이어시스템. 진공관 소자를 사용해 설계된 제품으로 2개의 유닛으로 구성되어 있다.
즉 메인부와 전 원부를 같은 사이즈로 분리시켜 디자인 되어 있으며 전원부인 파워 서플라이에는 하이 볼 테지 360V 300mA와 4개의 로 볼 테지 5V 2A 2개, 12V 1A, 그리고 80V 50mA로 구성되어 있다.
또한 파워 앰플리파이어는 좌우 2채널로 구성되어 있으며 푸시풀 3극 A급 증폭 방식으로 출력관 300BDMF 사용 하고 있다. 시스템의 출력은 20와트이며 네거티브 피드펙 회로를 사용하지 않고 설계되어 있다.
특히 바이어즈는 자동으로 설정하게끔 되어 있으며 시스템에 사용된 진공관은 파워 서플라이부 E83CC 2개, OD3 6336A-GZ34이며 파워 앰플리파이어부에는 300B 2개을 위시해 E88CC-E82CC 등이다. 이 제품의 판매 가격은 미화 16,350(2 모듈)불로 되어 있다.
설계방식: 진공관 소사 설계 파워 앰플리파이어
재생주파수대역:10hz-30khz(+-/1.5dB)
출력:20와트
THD: ˂0.3%
SN비:˃88dB
입력감도:300mV
출력임피던스:4/8Ω
사용진공관:파워서플라이부 E83CC 2개, OD3 6336A-GZ34
파워앰프부:300B 2개, E88CC-E82CC
크기:428(W) x 240(H) x 424(D)mm
중량: 23kg
연락처:Tel/Fax: (717) 299 9250
Navison 오디오사는 2000년 베트남에 설립된 오디오 중소 메이커로 주로 진공관 소자를 사용해 진공관 앰플리파이어와 솔리드스테이트(solid-state) 테크노라지 기술로 레퍼런스급 앰플리파이어를 개발 소개하고 있다.
현재 베트남에 제조 라인을 두고 있으며 제품 개발과 설계는 미국에서 하고 있다. 최근에는 디지털 제품 개발에도 참여 레퍼런스급 CD플레이어를 개발 곧 신제품을 내놓을 예정으로 있다고 한다.
이번에 동사가 개발 소개한 모델 NVS 150 OTL 진공관 설계 방식은 듀얼 새시 디자인 시스템으로 별도의 파워 서플라이 부를 두고 있는 2개의 모듈 구성으로 제작되어 있다. 출력트랜스포머를 사용하지 않은 OTL(Output transformerless)방식.
충분한 예열 시간을 갖게끔 설계된 고음질 설계 제품으로 150와트 실효 출력을 낼 수 있게 되어 있다. 완전 수 작업 공정을 걸쳐 완성된 레퍼런스급 제품으로 사용 진공관을 살펴보면 초단에 6SN7관 2개를 위시해 second 단에 역시 6SN7관 4개를 사용하고 있다.
출력관은 러시아 제작의 6C33C-B관 8개를 사용 다이내믹한 파워 감을 갖게 만든 시스템으로 고음질로 음악을 듣기위해서는 제조 회사가 언급한대로 웨밍업 시간을 전원 입력 후 약 10분 정도가 지난 다음 동작시켜 주는 것이 중요하다.
설계방식: OTL 클래스 A급 3극 증폭방식
출력: 150와트(클래스 A급 8Ω)
재생주파수대역:10Hz-25Khz
입력감도: 2,5V(전 출력 시)
입력입피던스: 100KΩ(언밸런스 RCA)
게인: 21dB
험 엔드 노이즈:-75dB(전 출력 시)
사용진공관: 6SN7 2개(초단), 6SN7 4개(second stage), 6C33C-B 8개(출력단)
크기: 14.96“(W) x 9.05”(H) x 27.17D“
중량: 61lbs
연락처: Rives Audio, Inc PO Box 5548 Coralville, IA 52241
877-587-7470
캐나다 퀴벡시 몬트리올에 위치해 있으면서 비교적 하이엔드 스피커시스템을 개발 소개하고 있는 전문 스피커시스템 메이커. 국제 재즈 페스티벌 도시인 몬트리올에 살고 있는 2명의 음악 애호가에 의해 설립되었다.
그들은 1930년대의 제조 기법인 혼 베이스의 스피커와 싱글 엔디드 진공관 앰플리파이어를 본격적으로 연구 가장 이상적인 제품을 만들기 위한 노력 끝에 오늘의 Gemme Audio의 스피커를 개발하게 된 것이다.
Gemme Audio사의 목표는 뮤지션이 라이브에 대접하는 소리에 어프로치 하는 일이다. 이를 위해 최소한의 부품만을 사용해 제품을 만들어 내는 것이다. 즉 크로스오버도 사용하지 않고, 싱글 드라이버로 혼형 설계 방식 스피커시스템으로 최상의 음질을 듣게 한다는 것이다.
이렇게 해서 탄생한 Gemme Audio의 스피커시스템은 마치 라이브 콘서트에서 직접 음악을 듣는 뜻한 체험을 할 수 있게 만든 제품이라고 설명하고 있다. 이미 동사는 하이엔드 설계 방식의 수준급 제품인 모델 Katana와 Tanto 제품을 소개한바 있다.

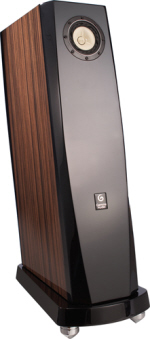

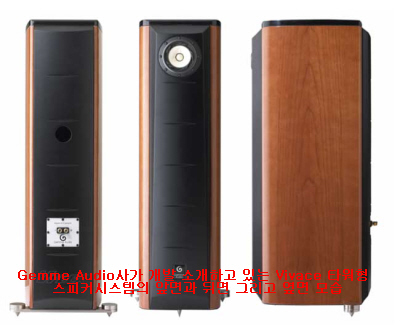

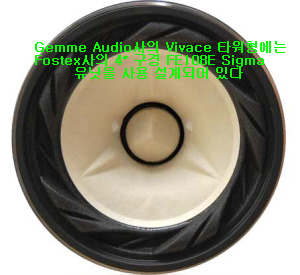

동사가 개발한 모델 Vivace 타워형 스피커시스템은 싱글 유닛인 풀 레인지형을 사용해 설계된 타워형 시스템. 제품의 설계 내용을 살펴보면 Fostex사의 4“ 구경의 소형 유닛인 모델 FE108E Sigma을 사용하고 있다.
동사가 개발한 Vflex Extreme 기술을 처음 사용한 서브 베이스 회로 기술(Vflex turbo-charging sub-bass technology로서 풀 레인지용 스피커시스템이 약점인 저음 대역을 보다 풍부하게 들게 해준 방식이다.
카다스사의 금도금 단자가 사용되고 있으며 인클로저 진동 방지 스파이크가 부착되어 있다.
특히 이 모델에 사용한 유닛은 소형이지만 동사의 Vflex 설계에서 매우 놀랄만한 음질 재생이 특징이라고 설명하고 있다.
“first VFlex model (before the Tanto). Our intention was to bring full range capabilities to small single driver speakers. In fact, as you know James, our very first model was a horn model, called the Concerti 108. It used the same Fostex driver as the Vivace. The Concerti had a wonderful sound, but no real bass and a problem in the low mids. With the VIVACE, we started from the horn-loaded principles and created VFlex. We then created a mid sized tower, using a single driver that was almost full range, and that kept the qualities of the Concerti, but none of its limitations.
설계방식: 싱글 드라이브 유닛 구성 위상반전 VFlex 방식
사용유닛: Fostex 4“ 구경 FE108E Sigma 유닛
재생주파수대역:20Hz - 20Khz
출력음압레벨:92dB(1W/1M)
임피던스:8Ω
크기:254(W) x 914(H) x 406(D)mm
중량:36kg(한개)

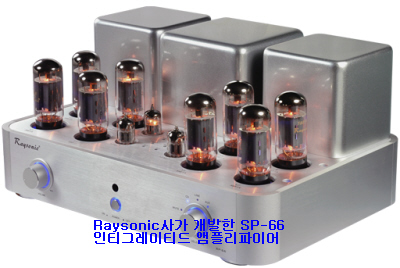

캐나다 온타리오에 판매거점을 두고 있는 오디오시스템 메이커인 Raysonic(실제는 중국에 제조 공장을 두고 있음)사가 개발 소개한 진공관 출력 소자를 사용해 만든 인티그레이티드형.
모델 SP-66시스템은 채널당 50와트 실효 출력을 갖춘 스테레오용 앰플리파이어로 시스템의 설계특징을 보면 AB급 울트라 리니어 증폭 설계 방식을 갖춘 제품으로 2조의 출력관 5881관을 비롯해 12AU7 4개 등을 사용하고 있다.
원격 조정 기능인 리모트 컨트롤이 준비되어 있으며 부렉과 실버 등 2종류 컬러로 제작 선택해 줄 수 있게 되어 있다. 4계통의 입력 단을 갖추고 있으며 진공관 소자를 사용해 설계된 인티그레이티드형 앰플리파이어로서 역시 고음질 재생이 특징.
설계방식:2채널 스테레오 진공관 설계 인티그레이티드 앰플리파이어
실효출력:50W+50W
사용진공관: 5881 8개, 12AU7 4개
입력감도: 550mv.
임력임피던스:100kΩ .
THD: <0.03%.
재생주파수대역: 10HZ-82KHZ(-1dB)
S/N비: 96dB
크기: 330(W) x 212(H) x 430(D)mm
중량: 26.5kg

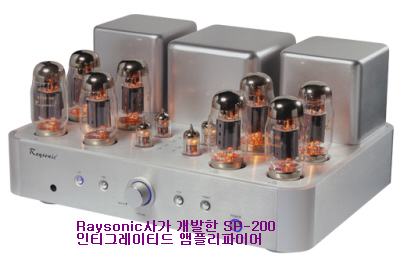

오디오파일용으로 설계된 고음질 설계 인티그레이티드 앰플리파이어시스템으로 캐나다 온타리오에 판매거점을 두고 있는 오디오시스템 메이커인 Raysonic(실제는 중국에 제조 공장을 두고 있음)사가 개발 소개한 진공관 출력 소자를 사용해 만든 인티그레이티드형.
시스템 설계 내용을 살펴보면 보다 다이내믹한 파워 감을 갖게 한 제품으로 1개의 볼륨 컨트롤은 원격 조정에 의해 동작 될 수 있게 되어 있으며 앰플리파이어 뒷면을 보면 IEC 파워 콘넥터가 준비되어 있다.
언밸런스용 RCA로 4Ω나 8Ω 스피커 연결 터미널이 부착되어 있다. 알루미늄 재질 새시로 제작되어 있다. 채널당 100와트 실효 출력을 갖춘 스테레오용 앰플리파이어로 시스템의 설계특징을 보면 AB급 울트라 리니어 증폭 설계 방식을 갖춘 제품으로 2조의 출력관
KT-88관을 비롯해 12AU7 4개 등을 사용하고 있다.
부렉과 실버 등 2종류 컬러로 제작 선택해 줄 수 있게 되어 있으며 4계통의 입력 단을 갖추고 있다. 진공관 소자를 사용해 설계된 인티그레이티드형 앰플리파이어로서 역시 고음질 재생이 특징.
설계방식:2채널 스테레오 진공관 설계 인티그레이티드 앰플리파이어
실효출력:100W+100W
사용진공관: KT-88 8개, 12AU7 4개
입력감도: 770mv.
임력임피던스:100kΩ .
THD: <2%(전 출력 시)
재생주파수대역: 8HZ-62KHZ(-1dB)
S/N비: 96dB
크기: 370(W) x 220(H) x 450(D)mm
중량: 30kg
