미국의 Rockport technologies사는 1994년 설립자인 Andrew Payor가 설립 턴테이블과 스피커시스템 등을 설계 및 제조하는 있는 메이커. 30년 이상의 오랜 역사를 자랑하고 있는 하이엔드 시스템 제조 메이커로 특히 초기 Sirius 턴테이블로 널리 알려졌다.

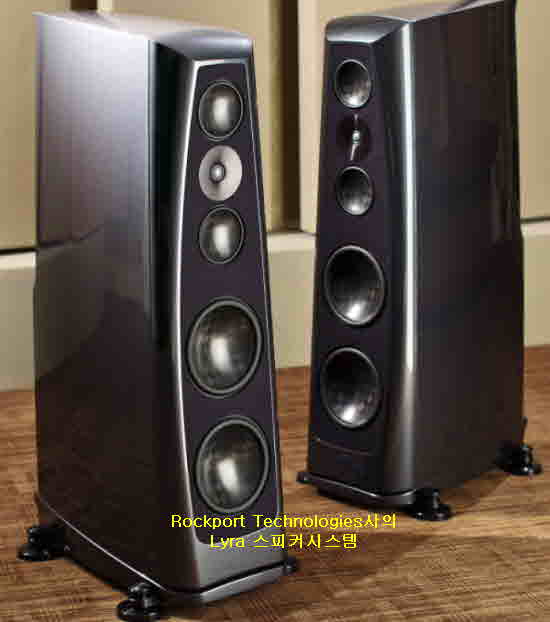

동사가 최근에 개발 소개하고 있는 모델 Lyra시스템은 사진에서 보여 주고 있듯이 3.5 웨이 5유닛 구성 마루형으로 위상 반전 포트가 뒷면 설치되어 있고 싱글 컨넥터가 준비되어 있다.
사용 드라이버들을 보게 되면 인클로저 상단에 2개의 6“ 구경 중음용 사이에 1″ 구경 beryllium 재질 고음용 트위터를 부착시켜 만든 가상 동축 설계 방식이다. 고음용 트위터는 웨이브 가이드 마운트 디자인이며 인클로저 하단에는 10″ 구경의 2개의 역 돔형 디자인의 카본 파이버(carbon fiber)샌드위치 콤포짓트(sandwich composite)우퍼를 나란히 부착시켜 놓았다.
동사가 이 모델을 소개하면서 설명 한 것을 보게 되면 무려 개발 기간이 3년이 넘었으며 모델 Lyra시스템은 지금까지 생산된 것 중 가장 기술적으로 진보된 라우드 스피커시스템으로 인클로저에 내장된 정교함과 권위의 탁월한 조합을 구현한 시스템이라고 한다.

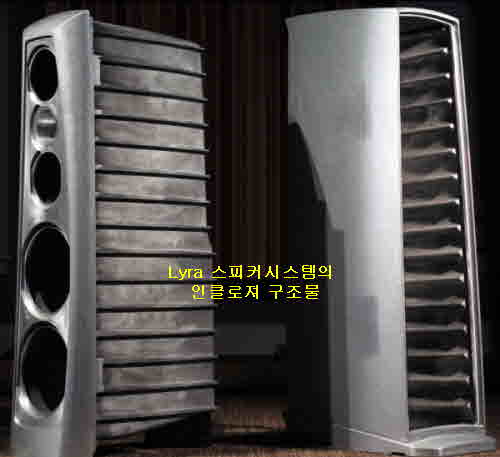

사진에서도 보여 주고 있듯이 인클로저 내부를 보게 되면 매우 복잡하고 산업 디자인과 최적화된 음향 비율이 절묘하게 결합된 시스템임을 알게 된다. 모델 Lyra시스템의 전체 인클로저는 외부 하우징과 내부 하우징/배플의 두 가지 구성 요소로 되어 있다.
이러한 각 구성 요소는 복합 인클로저의 내부 및 외부 쉘을 만들기 위해 함께 중첩되는 단일 알루미늄 주조로 형성되어 있다. 브레이싱, 보강핀, 구동 장치 리세스 및 내부 용적은 외부 하우징에 있는 일련의 타원형 단면 보강 리브와 마찬가지로 내부 하우징/배플 주조의 필수 부분이다.
(An exquisite marriage of elegant industrial design and optimized acoustic proportion, the entire enclosure for the Lyra is comprised of just two components, the outer housing and the inner housing/baffle.
Each of these components is formed as a single, continuous aluminum casting which nest together to create the inner and outer shell of the composite enclosure. All of the bracing, stiffening fins, drive unit recesses, and interior volumes are an integral part of the inner housing/baffle casting, as are the series of elliptical section stiffening ribs in the outer housing.)
믿을 수 없을 정도로 복잡한 주조 공정을 거친 후, 구동 장치 및 기타 구성 품을 장착하기위한 모든 표면과 마찬가지로 내부 및 외부 하우징의 전체 보이는 외부 프로파일이 5축 CNC에서 가공되었다.
동사의 제조 공정으로 인해 Lyra의 형태는 평판, 시트 스톡 또는 압출 제조 방법의 제한에 의해 제한되지 않는다. 따라서 인클로저는 올바른 드라이브 장치 배치, 내부 정재파 모드 감소 및 최소 에지 회절 이상을 위해 진정으로 최적화되어 최대 일관성을 위한 깨끗한 웨이브 시작을 보장한다.
극도의 댐핑과 극도의 강성 충족–Rockport사에서 특허 DAMSTIF ™ 인클로저 출시 함께 중첩되면 모델 Lyra시스템의 내부 및 외부 하우징의 일련의 인터리빙 기능은 150파운드 이상의 사용자 정의 공식, 높은 히스테리시스, 고질 량(입방 피트당 115파운드) 댐핑 컴파운드로 완전히 채워진 미로 채널을 형성되어 있다.
내부 하우징과 외부 하우징을 밀접하게 결합하여 하나의 매우 뻣뻣하고 매우 감쇠된 구조를 형성하고 있다. 내부 및 외부 하우징에 있는 인터리빙 기능의 특정 3D 형상으로 인해 모든 축에서 인클로저의 미세한 편향은 댐핑 코어 재료에 전단을 생성하여 공진 신호를 효과적으로 제거해 준다.
특히 인클로저로 인한 소음의 근본적인 부재는 모델 Lyra스피커시스템의 프레젠테이션에 큰 영향을 미쳐 모든 생산 라우드 스피커 인클로저 중 가장 낮은 노이즈 플로어를 제공하고 있다.
모델 Lyra시스템의 DAMSTIF ™ 엔클로저는 조이 너리, 패스너가 없으며 진정한 모노코크 구조의 모든 이점을 동시에 발휘하는 동시에 최대 댐핑, 강성 및 질량을 달성한다는 점에서 독특하다.
(Lyra’s inner and outer housing form a labyrinth of channels that are completely filled with over 150 pounds of our custom formulated, high hysteresis, high mass (115 pounds per cubic foot) damping compound which, when cured, intimately bonds the inner and outer housing together to form a single, massively stiff, highly damped structure.
Due to the specific 3-D geometry of the interleaving features on both inner and outer housing, any microscopic deflection of the enclosure in any axis creates shear in the damping core material, effectively obliterating any resonant signature. This fundamental absence of enclosure induced noise has a profound effect on the Lyra’s presentation, yielding the lowest noise floor of any production loudspeaker enclosure.
The Lyra’s DAMSTIF™ enclosure is absolutely unique in that it has no joinery, no fasteners, and exhibits all of the benefits of true monocoque construction, while simultaneously achieving maximum damping, stiffness, and mass.)
모델 Lyra시스템은 Rockport사의 최첨단 가변 단면 두께, 탄소 섬유 샌드위치 복합 콘을 특징으로 하는 최신 세대의 미드 레인지 장치를 사용하며, 거의 6옥타브의 사용 가능한 대역폭과 함께 동사의 엄청나게 강력하고 왜곡이 적은 모터 시스템과 일치하다.
3.5웨이 방식으로 2개의 중음용 드라이버가 해당 범위의 하단에서 일제히 작동한다. 주파수가 증가하면 미드 레인지는 약 500Hz에서 롤 오프를 시작하고 광대역 미드 레인지는 웨이브 가이드가 장착한 베릴륨 트위터를 충족하기 위해 주파수에서 계속 증가한다.
미드 레인지 드라이브 표면적 (8“우퍼와 동일)을 낮은 미드 레인지에서 효과적으로 두 배로 늘린 다음 진정한 포인트 소스 일관성을 위해 단일 6”유닛으로 전환함으로써 모델 Lyra시스템은 중음 드라이버의 존재감을 알게 해준다.

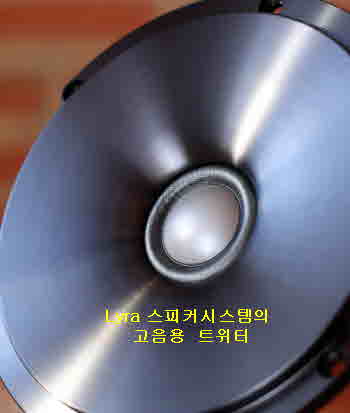

모델 Lyra시스템의 고음용 트위터는 맞춤형 웨이브 가이드가 장착된 베릴륨 트위터로 저음역대에서 음향 임피던스 정합을 개선하고 왜곡을 낮추고 동적 표현을 향상 시킬뿐 만 아니라 중음과 고음 트위터 교차점에서 분산 특성을 개선해준다.
웨이브 가이드는 정밀 다이아몬드 가공 후 양극 산화 처리되어 아름다운 3D 광택을 제공하며 트위터 자체에 이상적인 장착 표면을 제공한다. 맞춤형 설계의 10“ 구경 탄소 섬유/샌드위치 합성 우퍼를 통해 제공된다.l
저음용 우퍼의 거대한 3“직경 모터 시스템은 엄청난 열 및 기계적 헤드 룸을 제공하며 또한 Cygnus보다 약 20% 더 큰 내부 볼륨으로 미드 레인지 드라이버(-60dB!)와 동일한 낮은 왜곡 수치를 보여준다.
3.5 웨이 5유닛 구성 마루형. 사용 드라이버들을 보게 되면 인클로저 상단에 2개의 6“ 구경 중음용 사이에 1″ 구경 beryllium 재질 고음용 트위터를 부착시켜 만든 가상 동축 설계 방식이다.
고음용 트위터는 웨이브 가이드 마운트 디자인이며 인클로저 하단에는 10″ 구경의 2개의 역 돔형 디자인의 카본 파이버(carbon fiber)샌드위치 콤포짓트(sandwich composite)우퍼를 나란히 부착시켜 놓았다.
설계방식: 3.5웨이 5유닛 구성 위상 반전 설계 마루형
사용드라이버: 고음용 1″ 구경 beryllium 트위터
중음용 6“ 구경 2개
저음용 10″ 역 돔형 카본 파이버 샌드위치 콤포짓트 2개
재생주파수대역: 20Hz–30KHz(-3dB)
임피던스: 4Ω
출력음압레벨: 90dB(2.83v)
최저앰프출력: 30와트
크기(WHD): 14.10″ x 53.50″ x 26.50″
중량: 560 lbs(한 개당)
연락처: (207) 596-7151
이태리 Todi에 위치해 있는 New Horizon Audio사가 소개하고 있는 수동식 벨트 드라이버 턴테이블시스템. 동사는2016년 말에 설립되었다. 동사의 도전은 항상 저렴한 가격으로 품질과 아름다움을 제공하는 것이다.
동사의 목표는 사용 가능한 최고의 기술을 활용하는 것만으로는 충분하지 않으며 최대 성능을 그리고 혁신적인 기술을 필요로 열정에 도전하고 있다. 이탈리아에서 설계되고 제작된 저렴한 비용의 대상을 대중에게 제공하려는 목표가 있다.
구매 가격을 최대한 낮게 유지하려는 의도는 품질 저하가 아니라 불필요한 기능을 제거하고 모든 제품 구성 요소를 단순화함으로써 그 가능성을 찾아가고 있다는 신념으로 모든 제품을 소개하고 있다.

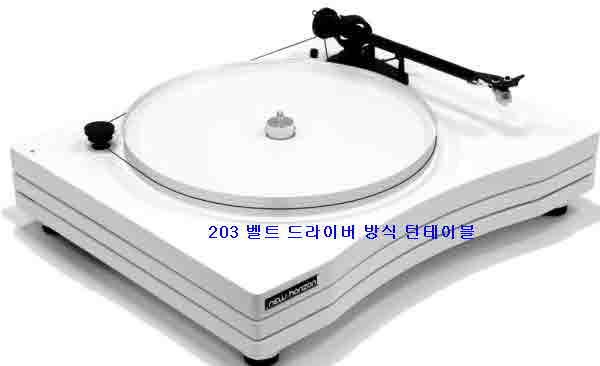

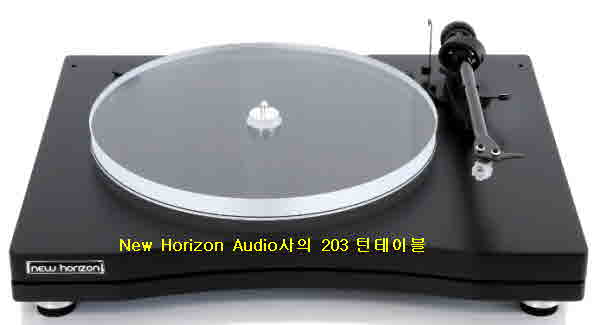

모델 203 턴테이블은 Triple Rigid/Decoupled Plinths 구성 분리형으로 완전 수동식 벨트 드라이버 방식이다. 이 플레이어의 모터와 베어링 및 톤암은 가능한 상호 작용을 훨씬 더 제한하기 위해 다른 받침대와 분리되어 있다.
특히 외형 디자인의 조화와 아름다움을 갖추고 있는 아날로그 플레이어로서 턴테이블의 주요 부품 중 하나를 고정하여 안정성과 진동에 대한 최고의 복원력을 보장하게 제작되어 있다.
특히 인공 수지로 압축된 목재 펄프인 MDF HD(HD Triple Plinth)재질을 모델 203플레이어에 사용하였다. 이 재료는 매우 규칙적이고 중량급으로 구성은 단단한 목재보다 훨씬 더 효율적으로 작동한다.
(Mechanical suspension-203 is a set of mechanical parts in action. The largest internal source of noise and vibrations is the motor that must be isolated as much as possible from all other parts of the turntable. The engine insulation in New Horizon turntables is made by an exclusive mechanical suspension system. Through precision steel springs, calibrated on the suspended weight of the motor and the pulley, the oscillation transmission to the plinth is efficiently blocked.)
턴테이블 성능은 회전 속도가 중요하다. 주 전원 주파수에 따라 달라진다는 점을 감안할 때 주전원 전압의 변화와 관계없이 매우 규칙적인 회전을 주된 특징으로 하는 소형 24VAC 동기 모터를 채용하고 있다.
높은 토크와 500rpm의 회전 속도는 플레이트 회전의 규칙성과 유동성에 적극적으로 기여한다. 또한 기계식 서스펜션 기능은 소음 및 진동의 가장 큰 내부 원인을 위해 다른 모든 부품과 최대한 격리되어야 한다.
New Horizon 턴테이블의 엔진 절연은 독점적인 기계식 서스펜션시스템으로 만들어 있다. 모터와 풀리의 매달린 무게로 보정된 정밀 강철 스프링을 통해 주각으로의 진동 전달이 효율적으로 차단되게 제작되어 있다.
(The turntable pulsating heart is the compact 24VAC synchronous motor whose main feature is its extremely regular rotation, independent from the variations of the mains voltage, given that its speed depends on the mains frequency. The high torque and the rotation speed of 500 rpm actively contribute to the regularity and fluidity of the plate rotation.)
실리콘 고무로된 특수 제직한 벨트로 작동하게 설계되어 있으며 이 소재는 작동 중 엔진에서 생성되는 진동으로부터 최고의 에너지 전달과 탁월한 디커플링이 보장하고 있다.
New Horizon 턴테이블의 강점 중 하나는 플레이트 회전 피벗이다. 무브먼트의 완성도는 정확한 프로젝트와 여러 프로토 타입의 결과이다. 오늘날 생산되는 부품은 알루미늄과 강철의 세조각으로된 견고한 역 베어링 구조를 가지고 있어 최대의 "침묵"과 매우 낮은 회전마찰을 보장한다.
(One of the strong points in New Horizon turntables is the plate rotation pivot. The perfection of the movement is the result of a accurate project and several prototypes. Today the piece in production has a sturdy inverted bearing structure in three pieces of aluminum and steel that guarantee the maximum “silence” and a very low rotation friction.)
베이스와 함께, 카본 로드가 있는 현대적인 8.6인치 직선 암이 제공되며 이 소재는 바람직하지 않은 진동 및 공명에 대한 가벼움과 무감각 성을 보장하고 있다. 방위각과 안티 스케이팅력을 보정 할 수 있으며 두 개의 평형추가 함께 제공되어 다양한 MM 및 MC 카트리지를 사용할 수 있다.
(Together with the base, a modern 8.6″ straight arm with carbon rod is provided, a material that ensures lightness and insensitivity to undesirable vibrations and resonances. You can calibrate the azimuth and the anti-skating force and it is supplied with two counterweights, making possible the use of a wide range of MM and MC cartridges.)
외관은 매우 중요하다. 모델 203 플레이어는 크리스털 메타크릴레이트에서 웅장한 20mm 두께의 플레이트를 호스팅하고 먼저 레이저 절단한 다음 정밀 선반에서 작업했다. 높은 비중을 가진 이 소재는 진동 운동 에너지를 분산시키는 뛰어난 능력과 완벽한 투명성의 우아함을 결합하고 있다.
(The appearance is extremely important: 203 hosts a magnificent 20mm thick plate, in Crystal Methacrylate, first laser cut and then worked on precision lathe. This material with a high specific weight combines the excellent ability to disperse the vibrations kinetic energy, to the elegance of a perfect transparency.)

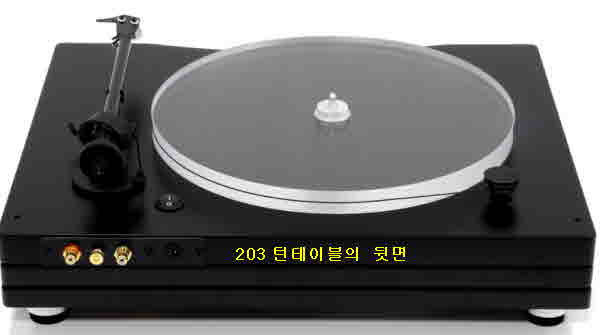

새로운 Horizon 턴테이블은 모든 전자 제품과 최상의 방식으로 인터페이스 된다. 우수한 절연 재료 플레이트는 금도금 RCA 출력 단자와 별도의 접지 커넥터를 수용한다.
톤암, 헤드셀, 플레이트 및 기타 모든 기계 부품은 사용하지 않을 때 보호해야 한다. Crystal Methacrylate의 고품질 열 굽힘 커버는 이 기능을 탁월하게 수행하여 모델 203플레이어에 견고한 보호 기능과 고급스러운 외관을 제공하고 있다.
이 모델에는 Audio Technica사가 제공하는 카트리지가 제공된다. 모델 AT-3600L
또는 Audio Technica사의 모델 AT-VM520EB이며 플레이어의 외형 컬러는 Matt Black 또는 White coating으로 마무리 되어 있다.
설계방식: 수동식 벨트 드라이버
Triple Rigid/Decoupled Plinths
회전방식: 실리콘 벨트
모터: 싱크로너스 AC 모터
회전속도: 33 1/3, 45rpm
프레터: 20mm
프레터중량 :1,7Kg(Crystal methacrylate)
톤암: 8.6″ 카본 암
디커플링: Motor by Springs, Arm by Plynth, Bearing by Plynth
사용카트리지: Audio Technica사의 AT-3600L
(또는 Audio Technica사-AT-VM520EB)
크기(WHD): 450 x 165 x 365mm
중량: 14.4kg(포장시)
액세서리 : RCA 상호 연결 케이블
노트북 유선 24VAC / 500mA 전원 공급 장치
(Laptop wired 24VAC / 500mA power supply)
크리스털 메타크릴레이트 더스트 커버
4개 Rubber Tips
제품 매뉴얼
카트리지 참조 템플릿(Cartridge Reference Template)
Anti-Skating 무게추
2개의 톤암 밸런스 추(Arm’s Balancing Weight)
연락처: +39 075 8948087(이태리)
영국 Hert에 위치해 있는 스피커시스템 전문 제조 메이커인 Q Acoustics사는 2006년에 설립되었다. 동사가 개발 소개하고 있는 모델 Active 200 스피커시스템은 2웨이 3유닛 구성 Active 위상반전 설계 북 셀프형
시스템의 사용 유닛을 보게 되면 풀 레인지 드라이버 Balanced Mode Radiator 58mm 구경 2개와 114mm(high excursion)구경 서브오퍼 한 개를 사용 제작되어 있다. 동사의 설명에 의하면 이 모델은 내년 초에 판매될 예정이다.

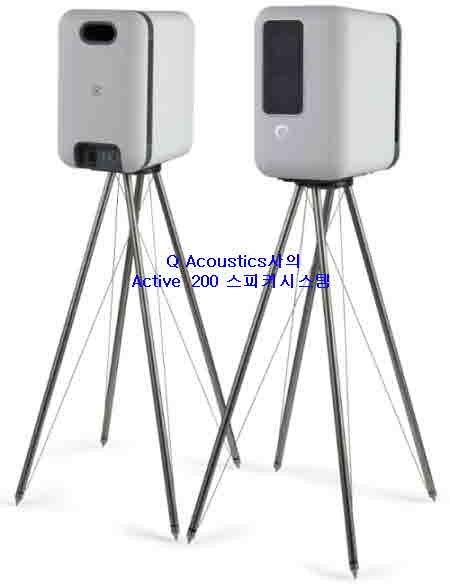

모델 Active 200시스템은 사진에서 보여 주고 있듯이 라이프스타일로 편리하고 매끄럽게 어울리는 완벽한 하이파이 사운드를 제공하는 전체 고해상도 와이어레스(무선)기능 설계 스피커시스템이다.
동사가 개발한 Q Active시스템의 세 가지 핵심 영역에서 매우 탁월하다는 평가를 갖추고 있다고 한다. 우선 와이어레스 연결에서 Bluetooth® 4.1, Apple AirPlay 2, Spotify Connect 및 UPnP에 대한 연결이 포함되어 있다.
Q Active시스템은 Roon Ready 기능. 허브는 Google "Chromecast 내장" 또는 Amazon "Works with Alexa"활성화 †의 두 가지 변형으로 제공된다. 또한 Q Active시스템은 좋아하는 스트리밍 서비스의 기본 앱을 지원하도록 설계되었다. 즉 Amazon Music, Apple Music, Deezer, Qobuz, Spotify 및 Tidal에서 간단하게 액세스 할 수 있게 되어 있다.
모델 Q Active 200시스템에 대한 여러 가지 기능에 관해 동사가 설명하는 중요 부분을 간편하게 요약해 본다.
Q 액티브 컨트롤 허브 기능(Q Active Control Hub)
'Chromecast 내장' 또는 '알렉사와 함께 작동' 허브로 제공되며 허브는 시스템의 핵심이며 물리적 형식을 지원하고 이를 고해상도 24비트/96kHz 디지털 파일로 변환시켜 준다. 허브는 이 고해상도 오디오 파일을 스피커시스템으로 스트리밍 하므로 듣고 싶은 모든 형식을 처리 할 수 있다.
Q Active시스템을 통해 무선으로. 즉, 음악 소스에 관계없이 고품질 무선 오디오 성능을 제공해준다.
멀티 룸 오디오 통합 기능(Multiroom Audio Integration)
Google "Chromecast 내장", Amazon "Works with Alexa "Multiroom Music, Apple Airplay2 또는 Roon을 선택하여 멀티 룸 음악 시스템을 구성하는 경우 Q Active시스템은
여기에 원활하게 통합 될 수 있다.
따라서 집 전체에서 동일한 노래를 재생하거나 다른 구역에서 다른 음악을 재생하거나 집을 돌아다닐 때 음악이 따라 가기를 원하는 경우에도 Q Active는 경험의 일부가 될 수 있다.
음성 제어 기능(Voice Control)
홈 네트워크에 Google Home, Amazon Alexa 또는 Apple Siri 스마트 스피커가 있는 경우 Q Active시스템의 볼륨 및 재생 선택을 쉽게 제어 할 수 있다. 원하는 형식을 선택하기 만하면 된다.
제어 허브는 Google 'Chromecast Built-In'또는 Amazon 'Works with Alexa'중에서 선택할 수 있다. 둘 다 Apple Siri와 함께 사용할 수 있으며, 네트워크에서 마이크가 장착된 스마트기기를 사용하여 Q Active를 제어 할 수 있다. 체계. 모바일에서 Google Home, Alexa 앱을 사용하여 Q Active 시스템을 제어 할 수도 있다.
컨트롤 기능 산택 (Your Choice Of Control)
Google "Chromecast 내장", Amazon "Works with Alexa" 또는 Apple Siri 음성 제어를 선택 할뿐만 아니라 좋아하는 스트리밍 서비스의 앱을 사용하여 Q Active를 제어 할 수도 있다.
또는 제어 허브의 HDMI ARC 소켓에 연결된 TV에 CEC가 장착된 경우 TV 리모컨을 사용하여 '볼륨'및 '대기'와 같은 기능을 제어 할 수 있다. 또는 각 Q Active 스피커의 캐비닛 장착 볼륨 제어 기능을 사용한다.
놀라운 고해상도 사운드(Stunning High Resolution Sound)
오디오가 CD 표준 16비트/44.1kHz 보다 큰 디지털 오디오 형식으로 구성된 경우 '고해상도'로 설명 할 수 있다. Q Active시스템은 제어 허브에서 스마트 폰 또는 태블릿을 통해 32비트/192kHz의 최대 소스 해상도로 무선 스트리밍을 지원할 수 있다.
즉, 허브에 연결된 모든 소스는 Q Active시스템 스피커로 스트리밍되기 전에 정보가 풍부한 24비트/96kHz 디지털 형식으로 변환되고 모든 고해상도 음악 스트리밍 서비스의 최상위 계층도 이 해상도로 스트리밍 된다.
이러한 모든 노력과 타협 없는 엔지니어링의 결과는 탁월한 음악적 정확성과 놀라운 오디오 품질이다. Q Active시스템은 가격 이상의 음향 성능을 제공해준다.
Active 증폭 방식
전통적인 패시브 오디오 시스템에는 하나의 앰플리파이어가 있다. 2개의 스피커시스템을 구동하며 모델 Q Active 200 스피커시스템에는 3개의 드라이버를 내장하고 있다. Q Active system에서 각 드라이버들은 특별히 선택된 개별 앰플리파이어에 의해 컨트롤 해주게 되어 있다.
Q Active시스템을 구동하기 위해 총 280와트의 전력을 사용하는 총 6개의 개별 앰플리파이어를 사용하면 각 개별 드라이버가 신중하게 조정된 자체 증폭을 수신한다. 결과적으로 Q Active시스템은 정확하고 섬세하게 각 드라이버를 제어 할 수 있다. 즉, Q Active의 사운드는 생각보다 크고 정확하다.
다이내믹 와이드 스크린 사운드
Q Active시스템은 단순히 그것을 위해 독특하게 보이지 않는다. Q Acoustics사는 Q Active가 스테레오 포커스나 사운드 스테이지에서 타협하지 않고 와이드 스크린 사운드를 제공하기를 원했고 BMR (Balanced Mode Radiator)을 지정했다.
BMR 기능을 사용하면 Q Active시스템이 보다 전통적인 드라이버 배치의 '스위트 스팟'으로 제한하지 않고 전체 청취 영역에서 뛰어난 음질을 제공 할 수 있다는 설명이다. 또한 이 와이드 스크린 프레젠테이션 외에도 BMR 기능은 원활한 미드 레인지로서 최고의 성능을 제공하고 있다.
Q Actives시스템의 서브 우퍼 드라이버에 전달되는 150Hz까지 저 음역까지 작동하기 때문에 중음용 크로스 오버 왜곡이 없고 결과적으로 완전히 깨끗하고 무색의 중음 대역 성능이 제공된다.
Q Active시스템 캐비닛에서 BMR을 오프셋 하는 기능을 제공한다. BMR을 캐비닛 내부 또는 외부에 배치 할 수 있으므로 청취 실에서 어느 정도의 미세 조정이 가능하다.
파워풀한 저음 베이스 제어 기능(Powerful, Controlled Bass)
일반 스피커시스템의 뒷면은 일반적으로 논의 할 가치가 없다. 그러나 지금 당연히 분명한 것처럼 Q Active시스템은 일반 라우드스피커시스템과는 거리가 멀고 캐비닛 뒷면에도 적용된다.
모델 Q Active 200시스템은 후방 발사 114mm/(4.5“)서브 우퍼로 빠르고 깊고 아름답게 구성된 저음을 제공한다. 서브 우퍼는 고정된 '웨이브 가이드' 경계에서 작동하여 Q Active의 저음 응답이 항상 완벽하게 제어 되도록 하고 있다. 거실의 어느 위치에서든 스피커시스템을 배치 할 수가 있다.
놀라운 기초 설계
Q Acoustics사는 기존의 스피커시스템 디자인 중 하나에 전자 장치를 적용하기보다 처음부터 소리만큼 좋은 것처럼 보이는 완전히 타협하지 않는 고해상도 오디오 시스템을 제공하려는 명시적 의도로 Q Active시스템을 설계했다.
타의 추종을 불허하는 음향 공학
세부 사항에 대한 세심한 주의는 독특한 시각적 표현을 제공하는 콤팩트한 고성능 시스템을 만들어 냈다. 그러나 Q Active시스템의 모든 요소는 가능한 최고의 성능을 제공하도록 설계되었다.
BMR 배열이 제공하는 파노라마 와이드 스크린 사운드와 신중하게 지정되고 배치된 서브 우퍼가 제공하는 깊고 제어된 저음뿐만 아니라 Q Acoustics사는 Q Active시스템 캐비닛이 시스템의 뛰어난 음질 성능에 기여하는 방식에 세심한 주의를 기울였다
환경에 맞게 조정
대부분의 라우드스피커과는 달리 모델 Q Active시스템은 리스닝 룸의 설치 위치에 관계없이 최대한의 성능을 발휘하도록 조정되어 있다. 드라이버 구성은 가장 유연하고 어떤 가격으로도 구입할 수 있는 최고의 사운드 스피커 중 하나임을 의미한다.
특히 스피커 배열에서 Q Actives시스템은 BMR과 함께 캐비닛 내부 또는 외부에 배치 할 수 있으므로 스피커 가까이에 있든 멀리 떨어져 있든 완벽한 오디오 재생이 가능하다. 각 Q Active스피커의 뒷면에는 왼쪽 또는 오른쪽 채널로 지정하는 간단한 스위치가 있다.
두 번째 스위치를 사용하면 스피커가 방과 관련하여 위치를 정확히 알 수 있다. 뒤쪽 벽, 구석 또는 약간의 여유 공간이 있다. 이 정보를 통해 Q Active시스템은 어떤 상황에서도 최상의 사운드를 제공하기 위해 저주파 응답을 미세 조정할 수 있다.
이외에도 모델 Q Active 200시스템은 무광택 흰색 또는 무광택 검정색 마감 중에서 선택할 수 있다. 두 마감재 모두 흠 잡을데 없이 적용되며 둘 다 주변광을 부드럽게 반사하며 모든 가정의 실내 장식 어울리게 되어 있다.

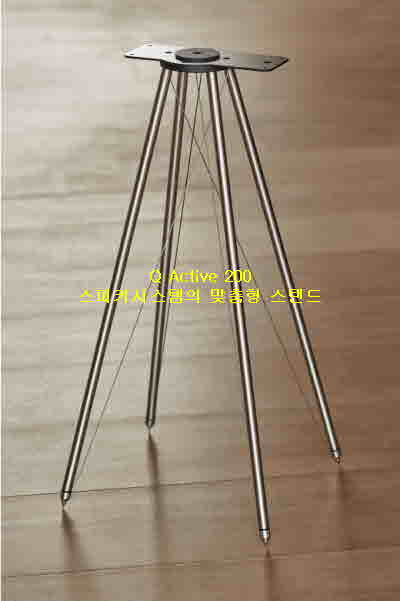

모델 Q Active 200시스템의 맞춤형 스탠드는 사진에서 보여 주고 있듯이 동사가 내놓은 모델 Concept 300시스템용으로 개발한 획기적인 Tensegrity 스탠드에서 영감을 얻은 모델 Q Active 200 전용 스탠드이다.
놀라운 저 질량, 저 반사 디자인 덕분에 바닥에서 스피커 캐비닛까지(또는 그 반대의 경우도) 최소 공명을 최소화 하게 제작되어 있다. 음향적 이점 외에도 스탠드의 최소한의 디자인은 모델 Q Active 200시스템의 독특한 외관을 완벽하게 보완해 주고 있다. 스탠드는 별도로 판매된다.
설계방식: 2웨이 3유닛 구성 Active 위상반전 설계 북 셀프형
사용유닛: 풀 레인지 BMR 58mm 2개,
서브오퍼 114mm(high excursion)
재생주파수대역:46Hz-20kHz(-6dB/free boundary)
크로스오버주파수: 150Hz
내장앰프출력: 100W(per speaker-Continuous power)
최대출력: 280W
전원부: 100-240VAC, 50/60Hz
크기(WHD): 170 x 284 x 290mm
중량: 7.5kg(한 개당)
스탠드: 286 x 922 x 338mm
Wireless connectivity
Hi-Res Wireless Link frequency: 5.8GHz
Audio playback
샘플링주파수: 96khz
Bit depth : 24bits
최대소스Resolution :32비트/192khz
연락처: 01279 501111 (UK)

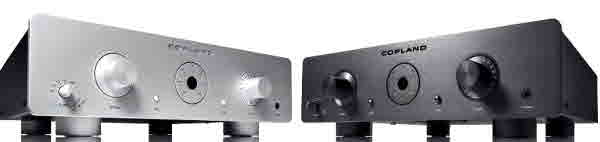

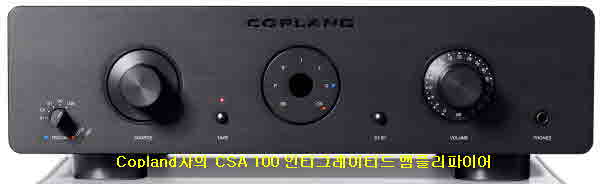

Canada의 Ontario에 위치해 있는 오디오시스템 제조 메이커로 주로 오디오 파일들이 선호하고 있는 중 저 가격대의 실용적인 제품들을 꾸준하게 개발 소개하고 있다. Copland사가 최근에 소개하고 있는 모델 CSA100 하이브리드 설계의 인티그레이티드 앰플리파이어시스템.
채널당 실효 출력 100와트를 낼 수 있게 되어 있는 제품으로 주로 진공관 소자를 사용 제품들을 제작하고 있는 Copland사가 오래 간만에 진공관과 트랜지스터를 결합시켜 하이브리드 증폭기를 소개하고 있다.
시스템의 증폭의 장점을 결합하는 것을 목표로 하는 동사의 최신 작업의 일부라고 소개하고 있는 시스템으로 모델 CSA100 인티그레이티드 앰플리파이어시스템은 하나의 진공관이 라인 증폭을 담당하며 이 단일 진공관 레이아웃의 효율성은 놀랍다.

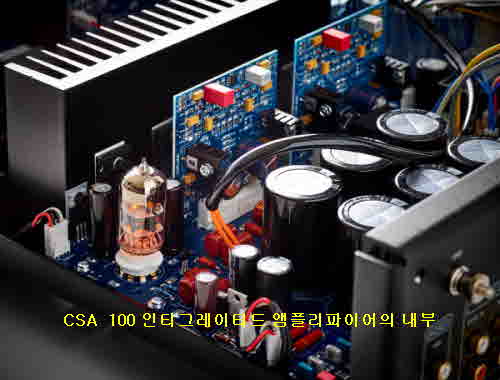

이중 3극관은 최대 선형성을 위한 설정에서 고 전압에서 작동하며 전압 증폭만 처리하게 설계되어 있다. MOS-FET 회로는 라인 스테이지 출력 및 피드백 회로를 구동하는 무차별 한 힘을 전달하여 전압으로 제어되는 전자 진공관 세계와 전류 제어 트랜지스터 기술 사이에 확고한 핸드셰이크를 보장한다.
(One tube is responsible for the CSA100 line amplification and the efficiency of this single tube layout is astonishing. The double triode tube runs at high voltage in a setup for maximum linearity, taking care of the voltage amplification only.
A MOS-FET circuitry delivers the brute force driving the line stage output and feedback circuitry, thus securing a firm handshake between the world of electronic tubes governed by voltage and the current controlled transistor technology.
If you prefer the warm and nice colored charm of some older tube designs look elsewhere, the CSA100 tube line stage is made for monitoring. In this application the tube provides life, headroom and dynamics hard to find in amplifiers relying on solid stage technology only.)
일부 오래된 진공관 디자인의 따뜻하고 멋진 색상의 매력을 다른 곳에서 선호한다면 모델 CSA100 진공관 라인단 모니터링을 위해 만들어졌다. 이 응용 분야에서 진공관은 솔리드 스테이지 기술에만 의존하는 앰플리파이어에서 찾기 어려운 수명, 헤드 룸 및 다이내믹을 제공한다.
자기 간섭을 방지하기 위해 알루미늄 합금으로 가공된 단일 섀시를 사용하고 있으며 비닐 아날로그 파일들을 위해 모델 CSA100시스템에는 무빙 코일 형과 무빙 마그네트 카트리지를 위한 RIAA 입력단을 내장하고 있다.
또한 이 앰플리파이어는 ES9018 레퍼런스 32비트 DA컨버터를 사용하여 여러 S/PDIF 입력, PCM 및 DSD 기능이 있는 우수한 DA컨버터를 내장시켜 놓았다. 쿼드 모노 구성, 8모노에서 2 스테레오 구성 방식이다.
모델 CSA100시스템은 USB 입력 구현은 기본적으로 DSD64 및 고해상도 DSD 128을 포함하여 384kHz로의 USB 2.0 PCM 24/32 비트 데이터 전송을 특징으로 설계해 제작되어 있다.
비동기 USB-B 포트는 컴퓨터의 USB-A 포트에 연결됩니다. 연결되면 컴퓨터는 CSA100을 인식하고 소스 장치의 내부 오디오 회로를 우회하여 디지털 오디오 데이터를 CSA100으로 라우팅 한다.
Windows용 PC에 설치하려면 전용 USB 드라이버 소프트웨어가 필요하며 Mac 및 Linux에는 드라이버가 필요하지 않다. Windows 드라이버는 여기에서 다운로드 할 수 있게 되어 있다.

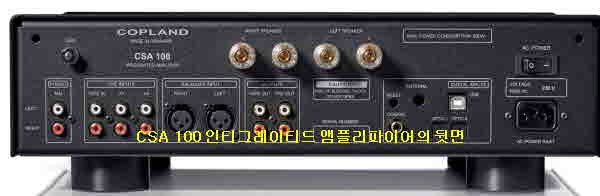

시스템의 입력단은 아날로그(RCA) 1계통을 비롯해 1계통 밸런스드(XLR) 그리고 언밸런스드 3계통이 있고 디지털은 1계통 동축(S/PDIF) 2계통 광(S/PDIF)그리고 1개의 USB가 준비되어 있다.
옵션으로는 1계통 aptX HD Bluetooth(Optional Extra)이며 라인 출력단은 1 계통 언밸런스드(RCA)와 1계통 프리 출력단자/언밸런스드 variable(RCA)이 있다.
설계방식: 하이브리드 설계의 인티그레이티드 앰플리파이어
출력: 100W+100W(8Ω), 180W+180W(4Ω)
라인입력임피던스: 50KΩ
포노입력임피던스: 47KΩ(MM)
포노입력캐퍼시탄스: 200pF
라인입력감도: 250mV
포노감도:2.6mV
재생주파수대역:10Hz–150kHz(-3dB)
THD: 0.06% 이하
SN비: 90dB 이하(IHF-A)
헤드폰앰프게인: 22dB(100Ω-로드임피던스)
헤드폰출력임피던스: 40Ω
헤드폰 THD: 0.05% 이하
헤드폰재생주파수대역:10Hz–150kHz(-3dB)
사용진공관: 6922관
소비전력:700W(최대)
크기(WHD): 435 x 135 x 370mm
중량: 14Kg(포장시)
연락처: (519) 749-1565
