Lithuania의 Kauno에 위치해 있는 Reed Muse사가 개발한 아날로그 레코드 플레이어시스템. 동사가 2018년도 신 모델 3종류를 지난 2018년도 5월 독일에서 열린 하이엔드 오디오 전시회를 통해 일반인들에게 소개된바 있다.

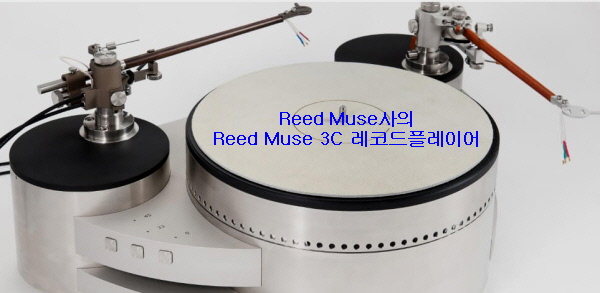

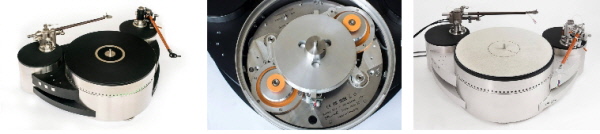

모델 Reed Muse 3C 아날로그 플레이어시스템은 사진에서 보여 주고 있듯이 중량급 제작 시스템으로 3년 이상 아이디어를 수집하고 수많은 CAD 작업을 거쳐 완성한 수준급 플레이어로서 프로그래밍 및 실제 테스트를 거친 후 소개한 것이다.
오디오 파일들이 잘 알고 있는 유명한 Garrard 생각하면 이 제품의 진가를 알 수가 있다.
턴테이블을 만드는 올바른 방법이 한 쌍의 모터와 벨트를 사용하는 것이라고 생각하든 모델 Reed Muse 3C플레이어는 외형 디자인에서도 관심을 끌기에 충분한 시스템이다.
혁신적인 디자인 덕분에 마찰 구동씩 턴테이블을 벨트 구동 방식으로 베어링 볼은 스틸 또는 세라믹으로 만들어지며 측면 안정성은 매우 견고하고 저 노이즈인 폴리머 미끄럼 베어링(low-noise polymer sliding bearing)을 사용하여 제작되었다.
대칭 구동 시스템은 레이디 얼 베어링 하중을 피하도록 설계되었으므로 가능한 기계적 소음을 최소화하고 마스터 베어링의 수명을 보장하게 된다. 2개의 직류 모터에 의해 구동되며 주요 부분은 트랙션 롤러를 교체하고 벨트를 장착하여 수분 내에 벨트 구동 시스템으로 전환 할 수 있게 한 방식이다.
물론, 정확한 위치로의 전환되며 가능한 기계적 진동을 방지하기 위해 서로 다른 직경의 회전하는 견인롤러(마찰 또는 벨트임)를 사용하고, 서로 다른 속도로 회전하며 디스크 직경을 구동하는데 수학적으로 비다중 직경을 가지고 있다.
디스크 속도는 석영기반 PLL(Phase Locked Loop)시스템에 의해 안정화되므로 평균 속도 편차는 수정의 파라미터에만 의존한다. 턴테이블 드라이브에는 기계 및 전자 보호 시스템이 모두 장착되어 있다.
턴테이블은 전자 경사계(턴테이블 기울기/경사각 측정 전용전자 레벨)를 갖추고 있어 사용자가 추가 도구를 사용하지 않고도 완벽한 수평 정렬을 수행 할 수 있다. 사용 할 수 있는 톤암의 유효장(유효길이) 9.5"~12"인 하나 또는 두개의 톤암이 장착시켜 사용할 수가 있다.
(After more than three years idea-crunching and countless man hours of CADing, prototyping, programming and real-life testing, we built our first commercially available turntable – Reed Muse 3C. Is it somehow unique?
Well, yes! Whether you are fan of friction-driven turntables (the famous Garrard is made that way), or if you think that the right way to build turntables is to use a pair of motors and a belt, Reed Muse 3C should catch your eye.
Thanks to its unique and innovative design, you can convert friction-driven turntable to a belt-driven machine in 5 minutes.
What is inside of our turntable?
After extensive prototyping and long-term experiments we came up to a solution of using a reverse sliding thrust ball bearing for a main axis.
Bearing ball is made either from steel or ceramics and the lateral stability is achieved by using very durable and low-noise polymer sliding bearing.
Symmetrical drive system is designed to avoid radial bearing load, hence minimizing possible mechanical noise and ensuring longevity of a master bearing.
Muse 3C is powered by two direct current motors and by design is friction-driven, however its major innovation is possibility to convert it to a belt-driven system in minutes by replacing traction rollers and putting on a belt (and, of course, setting a switch to a correct position).
To prevent possible mechanical vibration, we use traction rollers (be it friction or belt) of different diameters, spinning at different velocities and having mathematically non-multiple diameters to driving disc diameter.
Disc velocity is stabilized by quartz-based phase locked loop (PLL) system, so average speed deviation depends solely on the parameters of quartz crystal.
Turntable drive is equipped with both mechanical and electronic protection systems.
Turntable also features electronic inclinometer (electronic level dedicated to measure turntable slope/tilt angle), which allows user to achieve perfect horizontal alignment without using additional tools.
Turntable can be equipped with one or two tonearms with effective length ranging from 9.5” to 12”.
설계방식: 벨트 드라이버 수동식 아날로그 플레이어
사용모터: 2개의 DC 모터(two direct current (DC) motors)
속도: 33 1/3 rpm, 45 rpm
Speed stabilizing system Quartz-based phase locked loop (PLL)
속도 안정화시스템 석영 기반 위상 동기루프 (PLL)
평균속도의최대편차: 0.05%
전원: DC12V, 100-240V(AC 어댑터)
경사계정확도범위: 1mm(미터당)
Inclinometer accuracy range 1mm per meter
크기(WHD):420 x 240 x 550mm
중량: 25kg
비고(사용가능톤암):9,5”-12”
연락처: +370 610 41639(리투아니아)
프랑스 Saint-mesmes에 위치해 있는 AudioNec사가 새롭게 개발 소개하고 있는 마루형 스피커시스템으로 기존의 방식과는 전혀 다른 설계를 보여 주고 있는 2018년도 신기술 신제품이다.

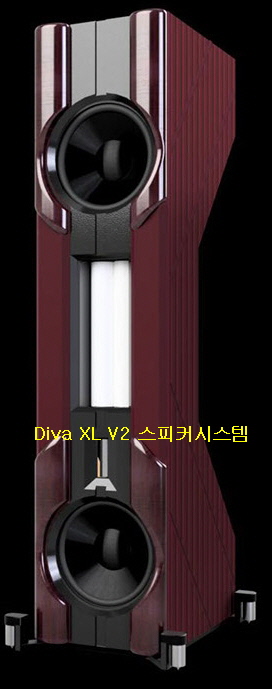

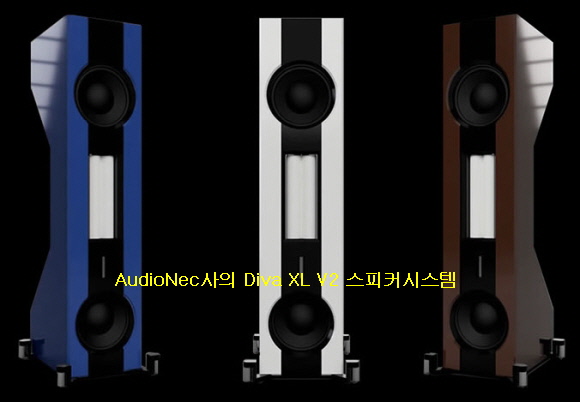

모델 Diva XL V2시스템은 사진에서 보여 주고 있듯이 기존의 제품과는 전혀 다른 시스템으로 모든 면에서 타협하지 않은 스피커시스템으로 높이가 무려 2m이고 폭은 450mm로 되어 있다.
시스템의 인클로저 상하에 2개의 15“ 구경 초저음용 서브 우퍼 드라이버를 부착시켜 놓았다. 외형 디자인에서도 멋진 모습을 보여 주고 있는 고성능 스피커시스템으로 거실의 인테리어로서도 손색이 없는 오디오 파일용을 위한 시스템이다.
시스템의 설계 특징을 보게 되면 네오디뮴 모터의 이점을 제공하는 고성능 Duo-Pole 메인드라이버(200Hz-20kHz)가 디바의 자매인 Diva와 마찬가지로 장착되어 있다. 45kHz의 고음 대역의 매우 높은 주파수를 재생시켜 주는 고품질의 강력한 리본 트위터이다.
AudioNec사의 모든 스피커시스템에는 광대역 주 드라이버를 탑재해 설계되어 있다. 모두 "Diva" 플래그십 스피커시스템과 동일한 매체 드라이버 및 슈퍼 트위터를 사용해 재생되도록 제작되어 있다.

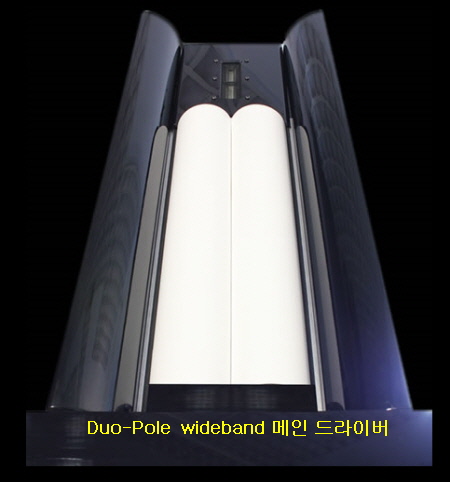

즉 200Hz와 20KHz 사이의 중간 및 고음 대역은 이중 실린더 모양의 멤브레인이 있는 단일 광대역 드라이버로 처리된다. 이 고효율 드라이버는 거대한 네오디뮴 마그네틱 모터로 50cm 길이의 갭에서 1테슬라의 필드를 달성한다.
(Like its «little» sister the Diva, it is equipped with our high-performance Duo-Pole main driver (200 Hz - 20 kHz), which benefits from an imposing neodymium motor with magnetic field of more than 1 Tesla, operating in Dipole and boxless.)
100dB의 가까운 출력음압 레벨을 보면 알 수 있듯이 감도에 가까워짐에 따라 매우 효율적이며 이 예외적인 드라이버는 AudioNec사가 제작한 유닛이다. 인클로저 없이도 품부한 음질 재생이 특징.
동사 스피커시스템은 스테레오 이미지를 마스터하고 향상시키기 위해 "세미 다이폴 (Semi dipole)"이라고 표현할 수 있는 방식으로 사용되며 리본 슈퍼 트위터는 20KHz와 45KHz 사이의 주파수에서 작동한다.
인클로저 상하에 부착 되어 있는 2개의 15“구경의 서브 우퍼는 14Hz까지 낮은 저음 대역 재생이 가능하며 전체적으로 다이내믹한 사운드가 특징이다. 이 드라이버는 밀폐된 외장에 장착되어 있다.
특히 더블베이스와 대형 오르간 연주 또는 심포니 오케스트라를 재생시에는 이 제품의 진가를 그대로 들어나게 한다는 동사의 설명이 있다. 가장 작은 미세 정보는 시력과 현저한 사실감으로 나타난다.
모델 Diva XL V2의 탁월한 수준은 현재까지도 세계에서 가장 우수한 것 중 하나 일 수 있으므로 타의 추종을 불허한다. 이 시스템은 주문자가 원하는 RAL 컬러로 사용할 수 있게 되어 있다.

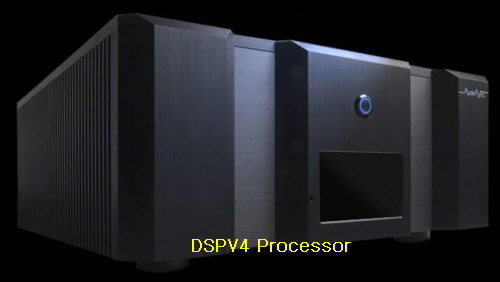

디지털 크로스 오버, 저주파 증폭, 리스닝 룸의 음향 보정 및 시스템 최적화를 모두 제공하는 DSPV4 디지털 프로세서가 함께 제공된다. DSPV4시스템은 최적화 및 실내 음향 보정 기능을 수행 할뿐만 아니라 최고 수준의 크로스 오버, 전치 증폭기 및 증폭기 증폭기의 기능을 수행한다.
스피커시스템을 설치해 사용하고 있는 리스닝 룸은 시스템의 음질에 대한 결정 요인 중 하나다. 따라서 AudioNec 스피커시스템의 고급 디지털 시그널 프로세서(DSP)시스템은 드라이버와 그 통합을 완벽하게 마무리 할뿐만 아니라 상상할 수 있는 가장 정교한 룸 어쿠스틱 보정 시스템 중 하나를 포함 할 수 있는 기능을 제공하고 있다.
특히 디지털 영역에서 작업하는 DSPV4 프로세서는 최고의 크로스 오버를 제공하기 때문에 실제로 각 AudioNec 스피커시스템은 수동식 크로스 오버를 없애고 주파수 분리는 실시간 소프트웨어 계산에 의해 얻어진다. 이것은 전통적인 크로스 오버에서 일하는 커패시터와 셀프와 관련된 이슈에 직면하지 않는 유일한 방법이다.
(The AudioNec DSPV4 Processor is delivered with all AudioNec Signature speakers and available for all AudioNec servers owners to ensure optimum performance in the user listening environment.
The DSPV4, performs not only system optimization and room acoustic correction, it also functions as a top-echelon crossover, preamplifier and amplifier fior the low.
As you know, the room is one of the deciding factors about the sound quality of any system.
Therefore the advanced DSP system of the AudioNec speakers not only brings the drivers and their integration close to perfection, it also provides the ability to include one of the most sophisticated room acoustic correction system you could imagine.
This is not enough, the DSPV4 processor working in the digital domain provides the best crossover one could dream of. In fact, each AudioNec speaker gets rid off passive crossovers.
The frequency separation is obtained by real time software computation. This is the only way not to face the issues relative to capacitors and selfs usually at work in traditional crossovers.)
설계방식 : 3웨이 4유닛 구성 마루형
사용유닛: 고음용 슈퍼 트위터
중음용 DuoPole ™ M1
저음용 15“ 서브 우퍼 2개
재생주파수대역: 14Hz-45KHz
출력음압레벨:96dB
임피던스: 8Ω
크기(WHD): 450 x 2000 x 60mm
중량: 175kg
The AudioNec speakers are all implementing the same medium driver and super tweeter as the "Diva" flagship speaker. The medium and high frequencies between 200 Hz and 20KHz are processed by a single wideband driver with a double cylinder shaped membrane.
This high efficiency driver with it's huge neodymium magnetic motor achieves a field of one Tesla in the 50 cm long gap. It is very efficient as it approaches 100 dB sensitivity.This exceptional driver is entirely built by AudioNec.
Working in open air without any kind of load without any kind of box it is entirely symetrical and benefits of a controlled progressive dipole setting. In the AudioNec speakers it is used in a way one could describe as a "Semi dipole" in order to master and improve the stereo image. A ribbon super tweeter is at work for frequencies between 20 and 45 KHz.
재생주파수대역:20Hz-20kHz
출력음압레벨:99dB
임피던스: 8Ω
연락처:33607514828(프랑스)
미국 뉴저지 주의 Cliffwood에 위치해 있는 아날로그플레이어 제조 메이커로 35년 전 설립자인 Sheila와 Harry Weisfeld가 시작한 가족 소유의 하이엔드 오디오 제조업체이다. 현재 동사는 Harry와 아들 매튜 위스펠드가 운영하고 있다.

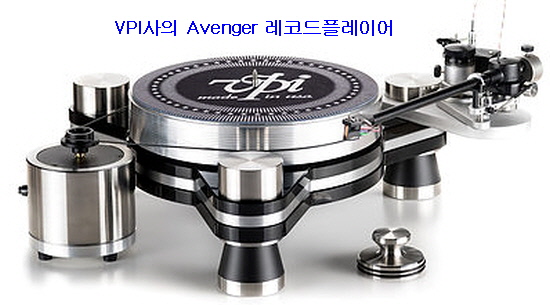

VPI사가 개발 소개하고 있는 모델 Avenger 레코드플레이어시스템은 동사의 엔트리 레벨 하이엔드 설계 턴테이블로 베스트롱런 셸러 모델이다. 이 제품은 오래전 디자인 과정에서 HR-X 고객의 과도한 수요로 인해 프로젝트가 중반에 중단 되었다.
프로토 타입 섀시를 폐기해야했고 버려진 디자인에 대한 좋은 소식은 해리가 VPI 클래식 턴테이블을 시작하고 완성하는 데 중점을 두었다. 프라임 개발 직후 및 딜러 교육 행사 준비를 위해 창고를 청소하는 동안 Tri-Pod Project 설계가 다시 발견되어 마스터 피스가 될 테이블을 개발했다.
(The working name was the "Tri-Pod Project". Being newly motivated, Harry has finally put in motion the table that will be his master piece! The unique iterations that had been crafted from the original process were completed as Special Editions.)
모델 VPI Avenger 새시는 층간 댐핑 소재, 3개의 격리 강철 모서리 포스트, 3개의 볼트 및 거대한 베어링 어셈블리로 고정된 3개의 보세된 아크릴/알루미늄/아크릴 레이어 구성 방식이다.

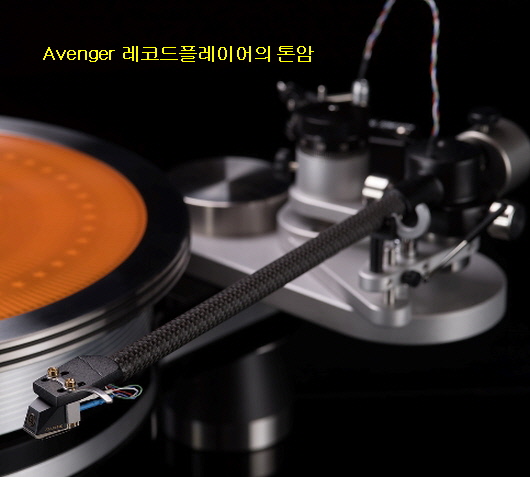

톤암을 잡는 코너 포스트 (최대 3개)는 조정 가능한 기계식 손잡이를 가지고 있어 사용자가 테이블 높이를 높이거나 낮추는 기능을 쉽게 제공하게 되어있다. 완전 조절씩 Armboard는 강성과 접지를 위해 20파운드의 "6061 알루미늄 재질로 만들어졌다.
(The VPI Avenger chassis is three layers of bonded acrylic/aluminum/acrylic, with damping material between layers, locked in by 3 isolation steel corner posts, 3 bolts, and the massive bearing assembly.
The corner posts which hold the tonearms (up to three will fit) have adjustable machined knobs giving the user the ability to easily raise and lower the height to level the table.
Fully adjustable armboards are made from 5/8” 6061 aluminum for rigidity and grounding. The table can mount up to three arms, any manufacture's brand, and any length!)

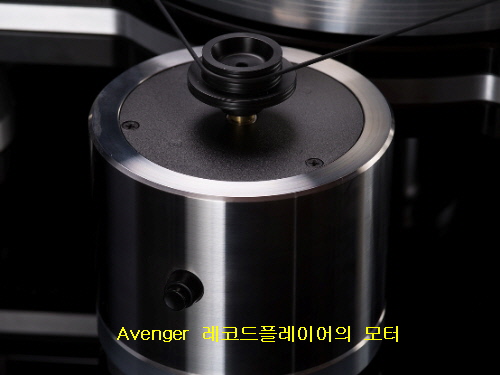

앞서도 언급 했듯이 테이블에는 최대 3개의 톤암을 장착 할 수 있다 24극, AC 동기 모터는 높은 토크와 조용한 작동이 가능합니다. 모터는 별도의 알루미늄 및 강철 가공 어셈블리에 설치됩니다.
인버티드 베어링은 경화된 스테인리스 스틸 샤프트, 60개의 로크웰 크롬 경화볼, 인청동 부싱에서의 회전 및 Peek 추력 디스크에 위치한다. 벨트 측 하중은 회전 베어링의 중앙에 위치하여 티타늄이 탁월한 효과를 낸다.
VPI사의 모델 Avenger 턴테이블은 현재 모델 Avenger plus와 그리고 Reference 등 3종류 타입으로 소개하고 있다. 또한 업그레이드가 가능한 제품으로 다음 사항을 확인해 보시기 바랍니다.
•Periphery Ring clamp for the ultimate in record warp reduction
•Analog Drive System (ADS) for the utmost accuracy in motor speed and fine speed adjustments.
•Avenger Rim-Drive
•Avenger Reference Magnetic Drive
•Avenger Reference Feet
•JMW-12-3DR
•Additional JMW Tonearms
•Additional Arm boards for third party arms
설계방식: Rim-Drive

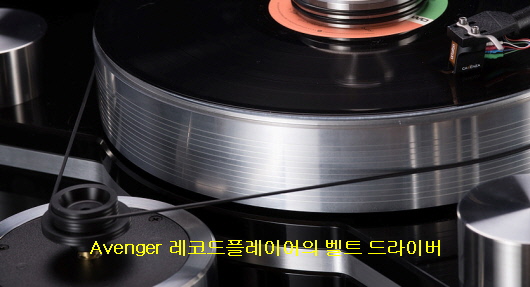

벨트 드라이버
베어링: Inverted design, hardened stainless steel shaft,
phosphor bronze bushing, PEEK thrust disc
와우및플러터 : <.1 %
회전속도정확도: <.03%
럼블: 75dB 이상
프레터: 20파운드-6061급 알루미늄 재질
회전수: 33⅓. 45(rpm)
크기(WHD): 27" x 10" x 23"
중량: 87 lbs(포장시)
판매가격:$10,000.00
연락처:732-583-6895(미국)

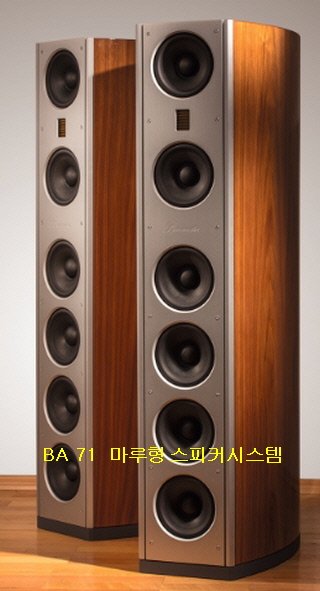

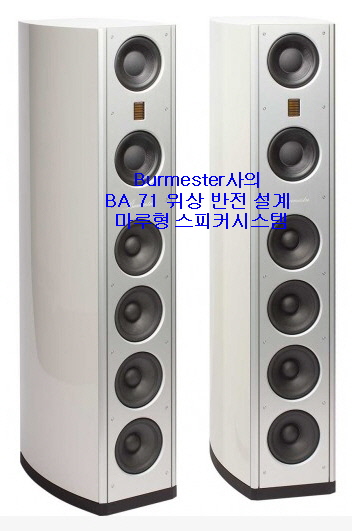

독일 Berlin에 위치해 있는 오디오시스템 제조 메이커인 Burkhardtsmaier사가 소개하고 있는 마루형 스피커시스템. 모델 BA 71 Ambience시스템은 3웨이 8유닛 구성 멀티 드라이버 위상 반전 설계 방식이다.
사진에서 보여 주고 있듯이 인클로저 상단에 2개의 중음용 드라이버 사이에 AMT사의 에어 모션 트랜스포머 고음용 트위터를 부착시켜 가상 동축 방식으로 구성시켜 놓았다. 그리고 아래쪽에 같은 크기의 저음용 드라이버 4개를 일직선상에 부착시켜 풍부한 저음대역을 낼 수 있게 설계되었다.
제품의 음질 재생 특징은 음악에서 가장 세세한 디테일까지 세심하게 재현시켜 줄 수 있게 여러 개의 드라이버를 사용해 만든 시스템이다. 시용한 유닛을 보게 되면 AMT사의 에어 모션 트랜스포머(Air Motion Transformer) 고음용 트위터를 탑재해 놓았다.
단 1개의 AMT사의 에어 모션 트랜스포머는 인클로저 뒤쪽에 부착시켜 놓았다. 전면 판넬에서 보여 주고 있듯이 이 고음용 상하에 170mm 구경의 파이버 클라스 페이퍼 콘(Glass fiberglass Paper Cone) 재질의 중음용 드라이버 2개가 있다.
또한 인클로저 하단에 파이버 클라스 페이퍼 콘 재질의 170mm 구경 저음용 우퍼 4개가 나란히 부착 되어있다. 엄청난 파워 핸들링과 다이내믹을 위한 멀티 드라이버 구성 방식으로 만든 시스템이다.
특히 이 드라이버들은 초강력 네오디뮴 마그네트로 만든 드라이브로 뛰어난 세부 묘사, 음파 중립성 및 지속적인 높은 수준의 기능을 갖춘 에어 모션 트랜스포머와 함께 질감 있는 고음질을 재생시켜 주게 한다.
베니어 및 래커 마감은 5가지 버전으로 알루미늄 전면과 3가지 색상으로 결합 될 수 있다. 또한 바이와이어링과 바이 앰핑 연결 사용이 가능하게 연결 단자가 준비되어 있는 시스템이다.
설계방식: 3웨이 8유닛 구성위상 반전 마루형
사용유닛: 고음용 AMT 에어 모션 트랜스포머 2개
중음용 170mm 2개
저음용 170mm 4개
재생주파수대역: 35Hz-49kHz(-3dB)
출력음압레벨: 89dB(2,83V)
임피던스: 4Ω
크로스오버주파수: 180Hz, 2.6kHz
파워헨드링: 300와트
크기(WHD): 303 x 1232 x 500mm
중량: 60kg
연락처:+49(0)7131-7975455
