영국 Essex에 위치해 있는 오디오시스템 종합 제조 메이커로 1985년도에 설립된 회사. 동사가 초기에 개발 소개한바 있었던 아날로그 플레이어시스템 모델 Xerxes시스템으로 동사의 이름을 전 세계에 알려진 메이커로도 유명하다.

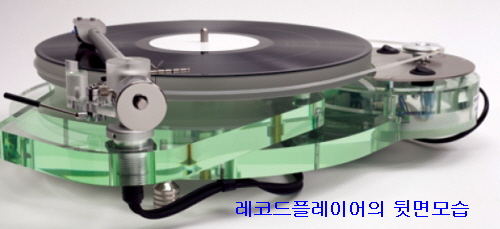

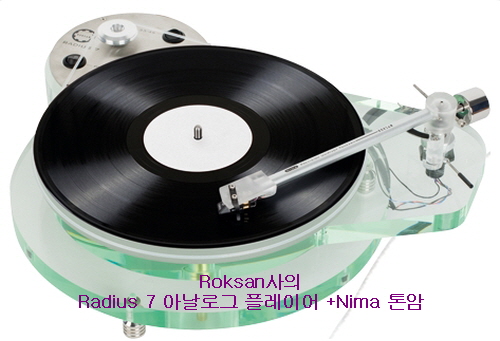

동사가 개발한 모델 Radius 7 아날로그 레코드플레이어는 아크릴 구조로 제작된 모델로 수동식 벨트 드라이버 방식. Nima 톤암을 부착시켜 만든 수준급 아날로그 플레이어로서 손색이 없는 제품이다.

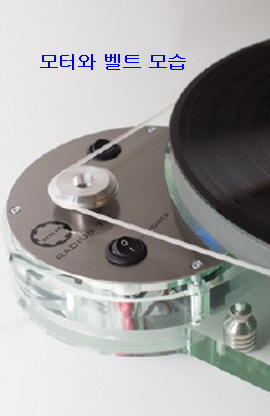

시스템에 사용한 모터는 맞춤형 24극성 싱클로너스로 전자식 속도 조절 기능을 갖추고 있으며 매우 정확하며 우수한 품질의 크리스털 속도 제어 시스템이다. 사진에서 보여 주고 있듯이 기존의 제품과는 다른 방식이다.
외형 디자인에서도 다른 모습을 갖추고 있으며 거실의 인테리어로서도 손색이 없는 플레이어이다. 이 제품의 설계 특징을 보게 되면 동사의 혁신적인 기술 및 오디오 파일 수준급의 구성 요소로 오디오 경험을 한 단계 높여준 제품이다.
특히 Nima 톤암을 부착시켜 놓은 모델 Radius 7 레코드플레이어는 세련되고 사용자 친화적인 패키지에서 최고의 성능을 추구하는 사람들을 위한 최상의 아날로그 플레이어시스템이다.
전자 속도 스위칭과 첨단 디지털 모터를 사용하여 설치가 간편하며 높은 완성도를 자랑하는 제품으로 탁월한 성능을 갖추고 있는 제품이다. 동사의 설명에 의하면 첫 제품인 Xerxes 턴테이블의 철저한 연구와 개발로 제품 설계에 그대로 적용하고 있다.
기계적인 것은 물론 전기, 음향 및 미적 디자인. 독특한 절연 및 댐핑 방법, 첨단 전자 디자인, 오디오 애호가의 신중한 선택 듀얼 모노 증폭 토폴로지 및 포괄적인 청취 테스트를 모두 거친 제품이다.
예를 들어, 동사는 K-Link 무선 스트리밍 시스템으로 aptX 블루투스 스트리밍 첨단 기능 채택으로 빠르게 확장되고 변화하는 시장에서 대처하기 위한 제품으로 손색이 없다고 자부하고 있다.
아날로그 엔터테인먼트의 즐거움 즉시 사용 가능한 최고의 성능 궁극적인 비닐 레코드플레이어로서 스타일 및 기술의 놀라운 조합 모델 Radius 7 턴테이블은 전자 속도 선택 기능이 있는 고급 모터 어셈블리 장치를 사용하고 있다.
회전 속도는 33⅓과 45rpm 모두에서 완벽한 속도 안정성을 유지하고 있는데 LED는 적색 청색으로 속도 표시를 해주고 있다. 고급 전원 제어로 어디든 정확한 속도를 유지하게 제작되어 있는 크리시탈 스피드 컨트롤 시스템(crystal speed control system)을 이용하는 것이다.
설계방식: 아날로그 레코드플레이어
구동방식: 벨트 드라이브 방식
사용벨트: 맞춤 실리콘 벨트
모터: 커스텀제작 24극성 싱클로너스 20ppm 수정 발진기 사용한 시스템
회전속도: 33 및 45rpm(90-240V 50/60Hz<-75dB
와우&플러터: <0.04 %
메인베어링스핀들: 정밀 가공 스테인리스
메인베어링하우징: 정밀 가공 황동
풀리. : 정밀 가공 알루미늄 합금
플래터 : 정밀 가공 아크릴
크기(WHD)400 x 150 x 350mm
중량: 7kg
연락처: +44 (0)1268 740 580(영국)

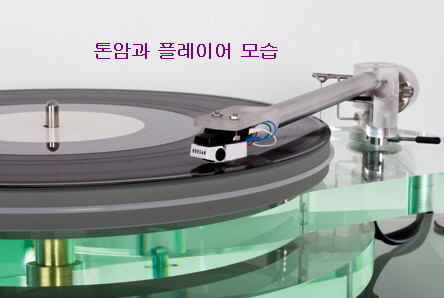

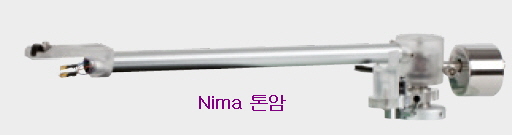

Radius 7 아날로그 플레이어에 설치해 사용하고 있는 I자형 모델 Nima 톤암은 알루미늄 합금 재질을 비롯해 스테인리스 스틸, 아크릴로 구성된 정밀하게 만들어진 10“ 구경의 제품이다.
이 톤암은 숙련된 장인에 의해 수작업 공정을 거쳐 제작 조립되어 있다. 유니 피벗 타입의 장점을 극대화하고 간단한 디자인은 보는 것만으로 선명하고 속도감 넘치는 펀치력 있는 사운드를 상상하게 만든다.
지원되는 피폿부에는 카운터 웨이트를 장착하기위한 지주를 측면에서 지원하고 있던 볼트를 뒤쪽에서 사용할 수에 뜬 상태에서 고정이 가능하다. 끝을 해칠 염려가 없다. 단단히 고정 된 상태에서 세팅 완료까지 놀라울 정도로 간단하다.
설계방식: 기본 구조는 유니 피벗 유형 I자형
베어링 : 스테인리스 스틸 유니 피벗
헤드셀: 아크릴
톤암재질: 알루미늄 합금
실효장: 240mm/ 9인치
유효장: 222.5mm
헤드셸 오프셋 각도 : 22.9°
사용가능한카트리지중량: 5~12g
액세서리: DIN 타입 포노 케이블
연락처: +44 (0)1268 740 580(영국)
영국에서 소유하고 관리하는 하이파이 라우드스피커시스템 설계 분야의 글로벌 전문가 제조 메이커로 40년 이상 스테레오 및 서라운드 사운드시스템과 다양한 제품들을 개발 소개하고 있는 회사.
Monitor Audio사는 지속적으로 기술을 정제하고 적용함으로써 메탈 돔 드라이버 개발 분야에서 세계 최고의 전문가가 되었다. 금속은 성형하기가 가장 쉬운 재료가 아니기 때문에 많은 경쟁사가 종이 또는 플라스틱을 선택하고 있다.
그러나 정확하게 볼 때 보다 라이브한 사운드 재생을 위한 놀라운 속성을 가지고 있는 점이 기존의 재질과는 다르다. 동사는 끊임없이 진화하는 제품 포트폴리오의 강점과 깊이에서 모든 애플리케이션, 취향 및 예산 및 가능한 모든 욕구를 충족시키는 고품질의 고성능 라우드 스피커 브랜드의 힘을 계속 보여주고 있다.

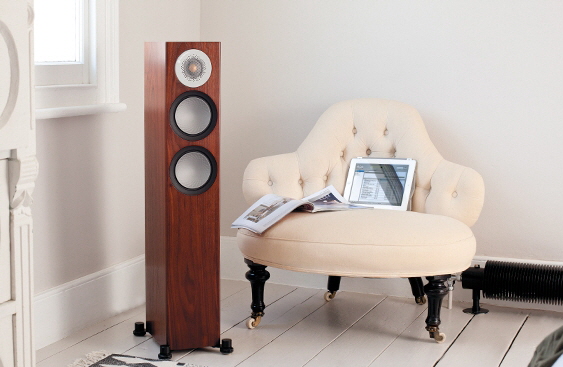

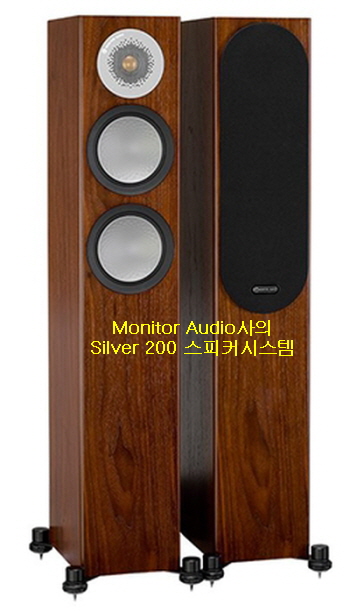

동사가 최근에 개발한 모델 실버 시리즈의 모델 200시스템은 2.5웨이 3유닛 구성 위상 반전 설계 방식의 마루형. 사용 유닛은 고음용에 25mm 구경 Gold dome C-CAM 트위터를 위시해 130mm 구경 C-CAM RST 중저음용 그리고 130mm구경 C-CAM RST 저음용 드라이버를 탑재해 제작되어 있다.
탑재되어 있는 저음용 우퍼와 중저음용 드라이브 유닛은 깊은 저음 대역을 위해 중량급 자성 시스템으로 구성되어 있다. 저주파수 응답은 평상시의 '오버행' 없이 벽면 가까이에 배치하고 내재성과 타오르는 성능을 이상적으로 조화시키지 않으면서 부드러운 롤 오프를 제공하도록 설계되었다.
모델 Silver 200시스템은 놀랄만한 드라이브와 믿을 수없는 음악성을 가진 진지한 오디오 애호가 스피커시스템이다. 엔지니어링 과제는 더 큰소리로 작은 상자를 만드는 것이었습니다.
Silver 200시스템을 통해 Monitor Audio는 그 목표를 달성하여 설득력 있는 사실감으로 음악과 영화를 즐길 수 있게 만들었다. 이 모델은 음악 감상은 몰론 홈 씨어터 디자인 소프트웨어인 시네마 디자이너와 함께 사용할 수 있다.
(In the strength and depth of our ever-evolving product portfolio, Monitor Audio continues to demonstrate the power of a high quality, high performance loudspeaker brand that serves every application, taste and budget - and every possible desire.
A pair of Monitor Audio’s unique 5¼-inch C-CAM RST bass drivers share the duties of delivering bass and mid/bass. Configured as a two-and-a-half way system both electrically and acoustically, you will be amazed at the magical sound quality that this slimline can produce in your home.

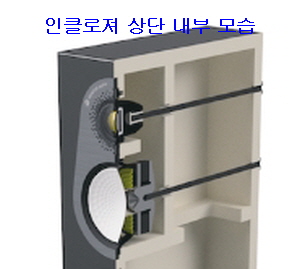

The two bass drivers operate in separate acoustic chambers within the enclosure to provide differential tuning and are divided optimally with crossovers to ensure both bass drivers contribute to the lower frequencies.
This ensures only the mid-range crosses over with the tweeter and results in a consistent and precise image, on and off axis. This configuration delivers performance approaching a three-way design whilst ensuring higher efficiency and extended low frequency, yet in a smaller cabinet.
The drive units are constructed with massive magnetic systems capable of deep bass extension. The low-frequency response has been engineered to provide smooth roll-off without exhibiting any of the usual ‘overhang’, meaning that the Silver 200 can be sited close to a wall and provide the ideal blend of domesticity and blazing performance.
Diminutive for a floorstander, this model is no slouch. The Silver 200 is a serious audiophile speaker with amazing drive and incredible musicality. The engineering challenge was to create a smaller box with bigger sound; with the Silver 200, Monitor Audio achieves that goal so that you can enjoy your music and films with convincing realism.
This product is now available to use with home theatre design software, The Cinema Designer. Read more.)
설계방식:2.5웨이 3유닛 구성 위상 반전 설계 마루형
사용유닛: 25mm Gold dome C-CAM 트위터
130mm C-CAM RST 중저음용
130mm C-CAM RST 저음용 우퍼
재생주파수특성: 38Hz–35,000Hz
크로스오버주파수: 700Hz/2,900Hz
출력음압레벨: 89dB(1W@1M)
임피던스: 8Ω
허용입력: 150W
크기(WHD):165 x 885× 240mm
중량:14.6Kg
Australia의 Hackham지역에 위치해 있는 Krix Audio사는 엔지니어인 Scott Krix에 의해 설립되었다. 동사가 개발한 모델 KX-5974시스템은 특허 기술인 혼 얼 레이(Krix patented horn arrays with the addition of an ultra high frequency horn)설계 방식으로 고성능 시스템이다.
모델 KX-5974시스템은 모든 드라이버가 피스톤 작동 범위 내에서 동작 할 수 있도록 하여 중요한 보컬 범위에서 탁월한 대화 인텔리전스를 가능하게 해준다. 정교한 라우드 스피커 모델링 기술을 사용하여 음향 적재 및 패턴 제어가 업계 최고의 저 왜곡 및 부드러운 지향성 특성을 달성하도록 설계되어 있다.
특허를 받은 일정한 지향성 경적 기술은 정밀 범위와 매우 균일한 주파수 응답을 제공하여 영화관의 모든 좌석이 선명도와 정의의 향상을 경험하도록 했다. 매끄러운 배려된 저음 인클로저는 Krix사 독점 'X 브레이싱'시스템을 통합하여 정상파를 억제하고 패널 공명을 줄인다.
Krix 엔지니어링 베이스 드라이버는 대형 페라이트 자석 구조로 이중 알루미늄 쇼트 링 및 모든 레벨에서 최소 왜곡을 위한 대칭형 갭 기하학을 자랑한다. 영화에서 최고의 사운드 경험을 얻으려면 이 시스템을 사용하는 것이 좋다.
(The KX-5974 further enhances the performance of Krix patented horn arrays with the addition of an ultra high frequency horn. The ultra high frequency horn permits all drivers to work within their piston operating range, resulting in superior dialogue intelligence across the critical vocal range.
Using sophisticated loudspeaker modelling techniques, the acoustic loading and pattern control have been engineered to achieve industry leading low distortion and smooth directivity characteristics. Patented constant directivity horn technology provides precision coverage and extremely uniform frequency response, ensuring every seat in the cinema experiences improvements in clarity and definition.)

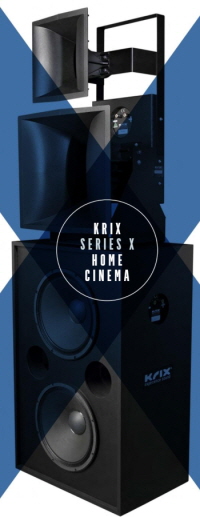

설계 특징은 초 고음 대역을 위한 혼(Horn) 3개를 일직 선상에 나란히 어레이 방식으로 구성시켜 놓은 시스템이다. 최고의 선명도와 더욱 확장된 사운드 재생이다. 정교한 라우드 스피커 모델링 기술을 사용하여 음향 로딩 및 패턴 제어는 산업을 달성하도록 설계되었다.
특히 낮은 왜곡과 부드러운 지향성 특성을 이끌어내며 영화 산업에서 오랜 역사를 자랑하는 동사의 자체 연구, 개발 및 제조 팀이 강력한 제공 품질 및 엄격한 생산 표준에 중점을 두고 있는 시스템이다.
further enhances the performance of .The ultra high frequency element significantly improves high frequency pattern control and extension to deliver the ultimate in clarity and definition.
Using sophisticated loudspeaker modelling techniques, the acoustic loading and pattern control have been engineered to achieve industry leading low distortion and smooth directivity characteristics.
Building on a long and successful history within the cinema industry, Krix's in-house research, development and manufacturing team deliver a strong focus on quality and rigorous production standards.
Every speaker is comprehensively tested in an advanced acoustic measurement chamber. Tight production tolerances are upheld to ensure best-in-class product quality and reliability.

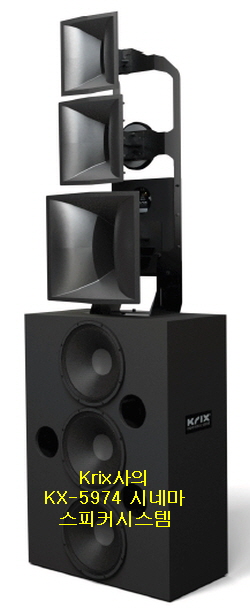

시스템에 사용한 드라이버들을 보게 되면 사진에서 보여 주고 있듯이 하단에 분리시켜 놓은 저음용 우퍼는 380mm구경 3개로 페이퍼 콘과 페라이트 마그네트 그리고 Vented pole peice, 75mm 에지 wound 동선 보이스 코일, 듀얼 알루미늄 소팅 링으로 제작한 드라이버이다.
또한 상단에 혼에 부착시켜 놓은 드라이버들은 152mm 구경의 중고음용은 페이퍼 콘 재질이며 네오디늄 마그네트와 44mm구경 보이스 코일로 만든 트랜스 튜서(paper cone driver, neodymium magnet, 44mm (1 ¾ inch) voice coil)이다.
또한 중간에 부착시켜 놓은 100mm 구경 펄라이트 마그네트 콘프레션 드라이버는 티타늄 진동판(ferrite magnet compression driver, titanium diaphragm,)을사용해 만든 유닛이다. 에지 wound 알루미늄 보이스 코일 그리고 폴리마이드 포머(polyimide former)의 high temperature.상단에 페라이트 마그네트와 포리에치렌 진동판으로 제작된 44mm 콤프레이션 드라이버 이 유닛 역시 에지 wound 알루미늄 보이스 코일로 되어 있다. 초 고음 대역을 재생시켜 죽ㄹ 수 있게 만든 시네마시스템으로 다이내믹한 사운드 재생을 실감케 제작한 시스템이다.
스피커시스템 연결 터미널은 대용량 케이블을 수용 할 수 있는 8mm 크기의 특징인 동사가 개발한 고 전류 바인딩 포스트 단자가 준비되어 있다. 또한 저음용 우퍼는 36Hz로 조정되었으며 동사 특허인 “X 브레이싱”은 폴리에스테르 섬유, MDF 블랙 비닐 마감으로 최적 감쇠되었다
설계방식: 혼 얼 레이 구성 시스템
사용유닛: 저음용 우퍼 380mm 3개
중고음용 152mm(혼)
중음용 100mm(혼)
초 고음용 44mm(혼)
재생주파수대역: 32–19,000Hz(-6dB)
방사각도: 90° x 40°(Nominal dispersion 90° Horizontal, 40° Vertical)
혼브래킷기울기(0°~15° 아래쪽) : ±15°회전
크기(WHD): 850 x 2533 x 460mm
중량:139kg
연락처:+61 8 8384 3433(오스트리아)
유럽 Croatia의 Zagreb에 위치해 있는 Sound Carrier사가 2018년도 뉴 모델로 소개하고 있는 트랜스포머가 없는 모노 블록형 파워앰플리파이어시스템 모델 Attaca시스템을 소개하고 있다.

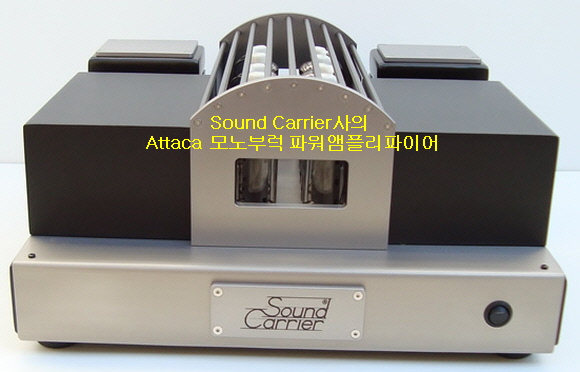

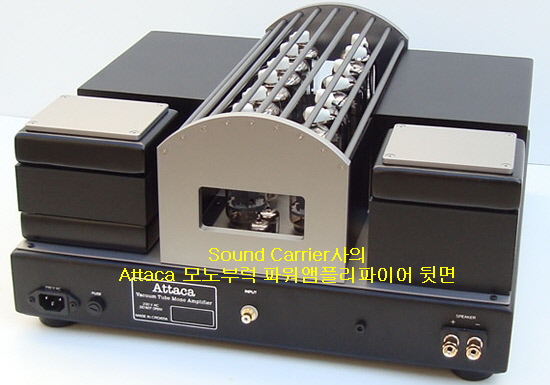

사진에서 보여 주고 있는 진공관 소자를 탑재해 만든 모델 Attaca시스템은 실효 출력 100와트를 낼 수 있게 설계된 모노럴 파워앰플리파이어시스템으로 사용 진공관은 12X PL 519관과 ECC 82 그리고 ECC 83관 등을 탑재해 설계된 고음질 중시형시스템이다.
출력 트랜스리스(transformerless) 즉 트랜스가 없이 설계된 파워앰플리파이어시스템이다. 진공관 앰플리파이어시스템에서 트랜스 없이 설계 하고 있는 경우는 모든 종류의 음악을 쉽게 재생할 수 있는 특징이 있다.
한마디로 출력 트랜스리스(transformerless)가 없으므로 비교적 까다롭지 않다는 조건이 있어 매우 순진하고 자연스런 고음질을 듣게 해준다는 생각에서 이 방식을 선호하는 경우가 가끔 있다.
특히 고음질 설계를 위한 모노 블록 디자인을 오디오 파일들이 선호하고 있는데 주로 하이엔드 시스템에서 이 방식을 사용 제작하고 있다. 의문의 여지가 없는 보편성이 특징인 모든 종류의 음악을 쉽게 재생해 준다.
설계방식: 출력 트랜스리스진공관 모노부럭형 파워앰플리파이어
출력: 100와트
입력감도: 1V
사용진공관: 12X PL 519, ECC 82 그리고 ECC 83관
연락처: + 385 91 / 586 5654(Croatia)
러시아 Orekhovy boulevard에 위치해 있는 오디오시스템 제조 판매 회사인 Sound Analysis Laboratory사는 Alexey Syomin에 의해 2004년에 설립되었다. 동사는 같은 해에 모스크바 하이파이 쇼에 참여 브랜드 이름을 알리게 되었다.

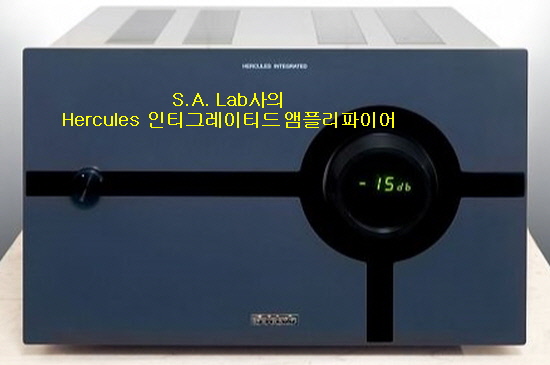

SA Lab사의 제품은 독특한 외형 디자인과 내부 회로 설계 등 기존의 제품과는 차별화된 모습을 갖쳐 소개하고 있는 점이 특징. 동사가 소개하고 있는 모델 Hercules 인티그레이티드형 앰플리파리어시스템은 4Ω에서 채널당 75와트 출력을 낼 수 있게 설계된 시스템이다.
동사의 설명에 의하면 기존의 모델 Hercules MkII 시스템의 Hercules Jr라고 할 수 있으나 그랜드 헤라클레스 MkII시스템과 기술적으로 동일하며 보다 콤팩트하면서도 저렴한 가격대의 제품이라는 것이다.
한마디로 기술적으로 "그랜드 "헤라클레스 MkII와 동일하고 출력 전력을 위해 트랜지스터 장치와 경쟁 할 수 있는 보다 콤팩트하고 저렴한 인티그레이티드형 앰플리파이어로 내놓은 것이다. 사운드 다이내믹서 및 모든 스피커시스템을 매칭시키는 능력을 갖추고 있다.
출력 전원, 사운드 다이내믹 및 모든 스피커시스템과 일치시키는 기능을 위해 반도체 장치와 경쟁 할 수 있게 만든 시스템으로 S.A.Lab사의 모델 Hercules 인티그레이티드형은 엄청난 음악적 비전을 가지고 있는 시스템이다.
600VA 트랜스포머를 갖추고 있으며 바이어스 및 드라이버용 트랜스포머도 갖추고 있으며
따라서 전체 트랜스포머 전력이 1kW를 초과한다. 모듈 디자인은 해당 트랙의 모든 부분에 쉽게 액세스 할 수 있도록 해준다.

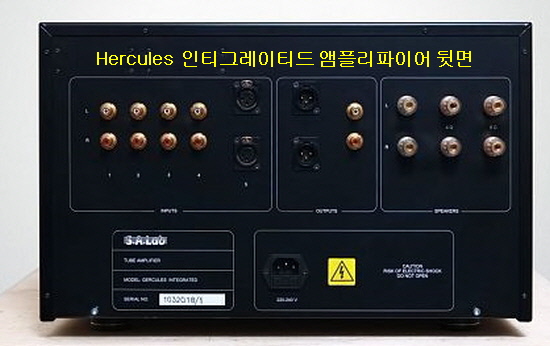

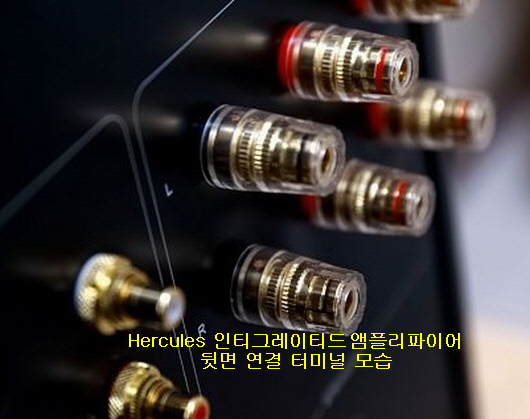

볼륨 제어 장치는 릴레이 정류 저항 어레이를 기반으로 하고 있다. 5계통의 라인 입력단(언밸런스드(RCA) 4계통, 밸런스드(XLR) 1계통)을 갖추고 있다. 4Ω 및 8Ω 스피커를 연결하기위한 두 가지 터미널 출력 단이 준비되어 있다.

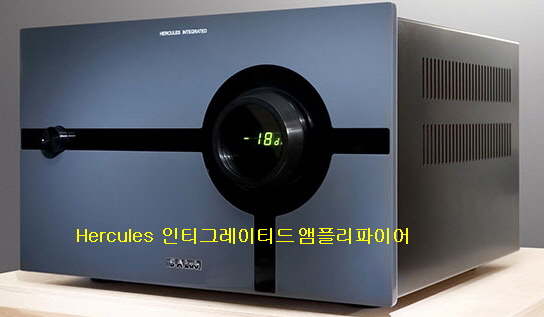

전면 패널은 연마된 코리안(인조 대리석)으로 제작되었으며 주문에 따라서는 회색 코리안도 가능합니다. 그런데 코리안 컬러 팔레트는 가격이 엄청납니다. 여하 간에 고객은 거의 모든 컬러를 선택할 수 있다.
(Hercules integrates - S.A.Lab's Hercules range grows with this latest 75wpc integrated which packs 6072, 6V6 and 6N36C tubes plus 800W transformers into 60kg of chassis measuring.
Hercules Integrated is younger brother of S.A.Lab’s flagship Hercules MkII Magister of Music. S.A.Lab offers more compact and affordable amplifier which is technologically identical to grand Hercules MkII Magister of Music and can compete with solid state units for output power, sound dynamics and its ability to match any speakers. S.A.Lab Hercules Integrated possesses incredibly acute musical vision.
The amp has five line inputs (4xRCA and 1xXLR), outputs of both types and terminals for connecting 4Ω and 8Ω speakers.
The front panel is manufactured from polished Corian (artificial marble). For the sample described here a dark grey Corian was used. By the way the Corian color palette is enormous — customer can choose almost any color.
An important design element of this and other Hercules amps is a large ‘eye’ indicating output level and some alternative data. There also is a tri-functional handle common for many S.A.Lab products. It’s used for switching the unit on and off (by pushing the handle), for choosing input (by pushing and turning the handle) or for volume control (by turning the handle).
설계방식: 진공관 소자 탑재 인티그레이티드형
출력: 75W+75W(4Ω)
사용진공관: 6072관, 6v6관, 6п36с(6p36s)관
크기(WHD): 480 x 310 x 505mm
중량: 60kg
판매가격: 750 000
연락처:+7 916 678 00 70
+7 926 389 37 55
