미국 텍사주 Onalaska에 위치해 있으면서 각종 진공관 소자를 사용 앰플리파이어시스템을 주로 제작 소개하고 있는 메이커. 사진에서 볼 수 있듯이 심플한 외형 디자인 설계로 둠직한 구조로 제작되어 있다.

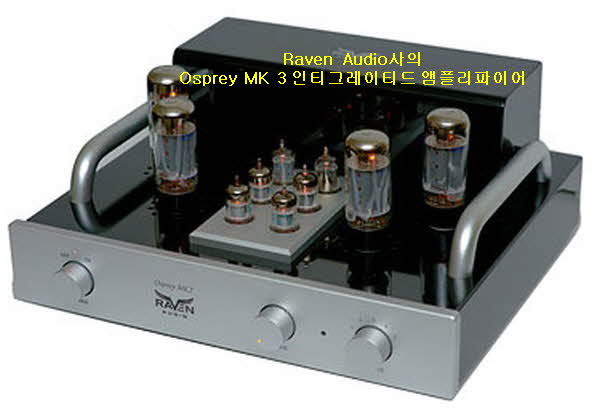

모델 Osprey MK 3 인티그레이티드형 앰플리파이어시스템은 사진에서 보여 주고 있듯이 진공관 소자를 탑재해 설계된 앰플리파이어로 동사가 소개하고 있는 모델 Nighthawk 및 Blackhawk시스템의 모든 섬세함을 그대로 전수하고 있는 시스템이다.
특히 음악성을 갖춘 스피커시스템들을 구동하는 놀라운 성능의 진공관 소자를 탑재해 설계된 앰플리파이어로서 채널당 30와트 출력을 낼 수 있게 만든시스템이다. 동사의 설명에 의하면 이 모델은 3가지 진공관 소자에 대한 옵션을 갖추고 있다.
인티그레이티드형 앰플리파이어시스템은 50% 더 많은 전력으로 Blackhawk의 모든 기능과 사운드 특성을 가지고 있다. 효율이 낮은 스피커시스템을 구동하거나 더 많은 전력을 원하는 경우 Osprey시스템을 선택하는 것이 좋다.

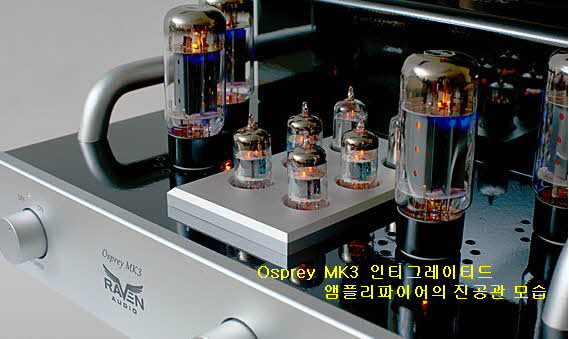

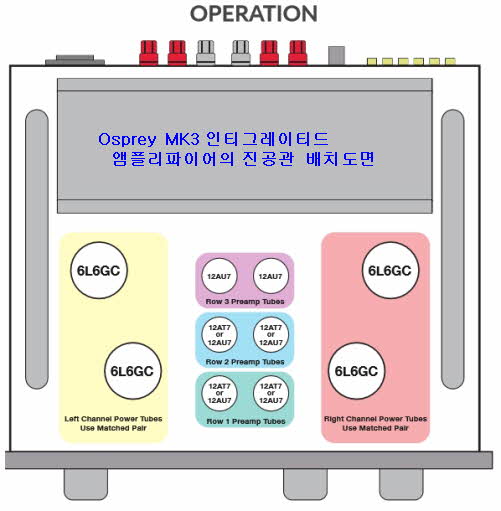

시스템에 사용한 진공관을 보게 되면 출력관은 6L6GC관 4개가 그리고 프리앰플리파이어 에는 파워앰플리파이어 초단에는 12AT7관이 각각 2개씩 4개가 그리고 Phase inverter/driver단에 12AU7관 2개가 있다.

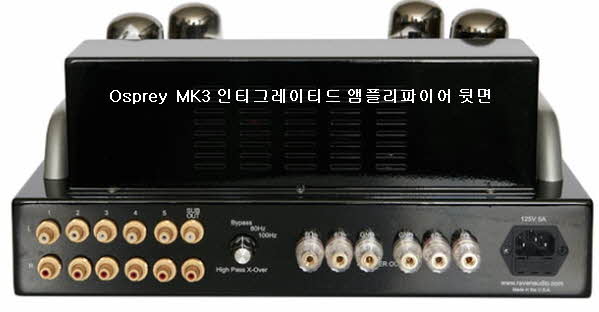

시스템의 입력단은 6계통의 싱글 엔디드 RCA (single-ended)이며 전체 스펙트럼에서 부드럽고 섬세하며 정확한 고음질 재생이 특징이고 모든 녹음에서 세부 사항을 들을 수 있다는 것이다. 독점 전원 공급 장치를 통해 채널당 100와트 출력의 솔리드 스테이트 앰플리파이어시스템보다 훨씬 높은 스피커시스템을 구동 할 수 있다.
(The 30watt per channel Osprey Integrated has all of the Blackhawk's features and sound characteristics with 50% more power. If you are driving speakers that are lower efficiency or just want more power the Osprey is a great choice. It is an uncompromising member of the Avian Series with highest quality components.
It handles digital and analog with a no compromising smooth, detailed and accurate sound across the spectrum. Unlike most tube amplifiers, there is no roll off in the high frequencies.
You will hear every detail in any recording. A massively built proprietary power supply allows the Osprey to drive speakers well beyond a typical 100 watt per channel solid state amplifier. Extraordinarily speed results in a tight, articulate, and well-defined bass.
All Raven Audio products are made in the U.S.A. and are built to military specifications. They last a lifetime. Quality is in our DNA!)
특히 엄청나게 빠른 속도는 단단하고 명료하며 명확한 저음을 제공해 준다. Raven Audio 사의 모든 제품은 미국에서 제조되고 있다. 동사의 모델 Osprey 진공관 설계 인티그레이티드형 앰플리파이어시스템은 진공관에 대한 소자 3가지 옵션 기능시스템 소개하고 있다.
Tube Options for Row 1
Choose an option Phillips Joint Army-Navy 12AT7WC: NOS Standard Mullard 12At7 Reissue:+$0.00 Brimar 13D9 Military Grade 1950's era NOS: + $50.00
Tube Options for Row 2
Choose an optionPhillips Joint Army-Navy 12AT7WC: NOS StandardMullard 12At7 Reissue: + $0.00Brimar 13D9 Military Grade 1950's era NOS: + $50.00
Tube Options for Row 3
Choose an optionElectro Harmonix 12AU7: StandardTung Sol 12AU7 Reissue: + $18.00Mullard 12AU7 Reissue: +$18.00RCA "Clear Top" 12AU7 - Authentic, Baldwin and Conn labeled: +$30.00
참고로 사용하기 편리한 “볼륨 리모컨” 포함해 “High-Pass Crossover” 등을 합쳐 미화 $ 4,895.00로 판매되고 있다. Auto-biasing (Typically does not need adjustment but, can be for vintage tubes)
설계방식: 진공관 소자 인티그레이티드형
출력:30W+30W
재생주파수대역: 20Hz~20kHz
임피던스: 4 & 8Ω
추천스피커시스템입력감도: 85dB-95dB
사용진공관: 12AT7관 2개(프리앰프부)
12AT7관 2개(파워앰프초단)
12AU7관 2개(Phase inverter/driver)
6L6GC관 4개(출력단)
크기WHD):15.5" x 6.5" x 14"
중량:35 lbs
연락처: |318.703.4542

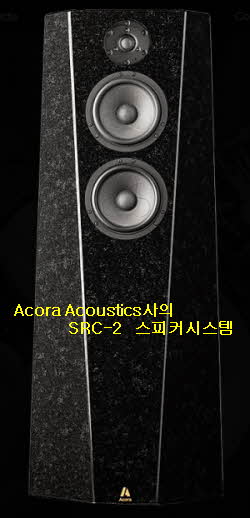

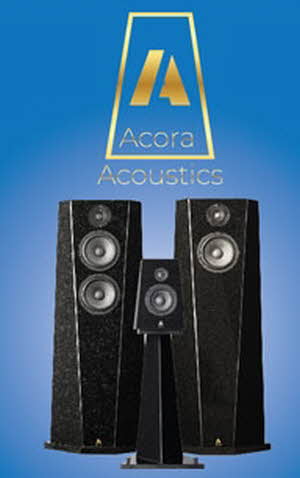

캐나다 Scarborough에 위치해 있는 Acora Acoustics사가 개발 소개하고 있는 모델 SRC-2 스피커시스템. 2.5웨이 3유닛 구성 위상 반전 설계 마루형으로 산뜻한 외형 디자인이 고급스럽 모습을 보여주고 있는 시스템이다.
사용 드라이버를 보게되면 사진에서 보여주고 있듯이 전면 판넬 상단에 1“구경의 Beryllium 돔형 고음용 트위터가 그리고 그 밑쪽에 7” 구경의 샌드위치( Sandwich)페이퍼 콘 2개를 부착시켜 제작되어 있다.
동사의 설명에 의하면 목표는 간단하다. 음악을 재생시켜 줄 수 있게 스피커시스템을 잘 설계하는 것으로 순수한 사운드가 아티스트가 제작 한 것처럼 자연스러운 색상으로 음악의 핵심에 직접 연결되게 한다는 것이다.
오디오 파일들이 동사의 제품 음질을 들으면서 종종 "재생이 아닌 라이브 음악처럼 들립니다!"라고 말한다는 것이다. 이를 위해서는 동사는 최고의 드라이버, 크로스 오버 구성 요소, 배선, 바인딩 포스트, 완충재 및 나사만 사용하고 있다고 강조 한다.
각각의 모든 구성 요소는 먼저 엄선된 측정을 통해 품질을 위해 엄선되고 선별되며 수천 시간 동안 광범위하게 청취하고 있다. 모든 부분 사이의 통합은 음악적 시너지 효과와 투명성과 완벽해야한다.
특히 동사의 스피커 캐비닛 제작은 엔지니어링과 디자인을 결합하여 다음 기준을 염두에 두고 새 캐비닛을 만들어 내는 것이다. 동사가 인클로져 재질로 사용하고 있는 화강암은 최고 밀도, 가장 강하고 압축 가능한 강도의 재료이다.
구조상 다이아몬드보다 단단하며(단단한 경도의 다이아몬드보다 약간 낮음) 알루미늄이나 티타늄보다 훨씬 단단하고 압축 강도가 훨씬 높다는 점이 특징. 그 결과 캐비닛에 포함된 주파수에서 공진하지 않고 드라이버를 절대 고정 위치에 유지하며 에너지 전달 또는 흡수를 허용하지 않는 캐비닛이 만들어졌다는 설명이다.
특히 질량이 매우 안정적이며 설계는 무게 중심이 낮고 스파이크가 있어 물리적 및 음향적 안정성을 더욱 향상시키고 있다. 이로서 캐비닛에 난류가 최소화되어 드라이버를 통한 음파의 반사가 크게 감소되도록 내부 브레이싱을 사용할 필요가 없다.
평행하지 않은 벽 인클로저는 경사진 시간 정렬 배플 어레이 방식으로도 사용된다. 이 디자인은 역파를 효율적으로 드라이버로부터 멀어지게 한다. 조심스럽게 배치된 댐핑 재료도 필요한 경우에만 사용된다.
(As a result, we don’t need to use internal bracing so that reflection of the sound wave back through the driver is greatly reduced with the least amount of turbulence in the cabinet.
Non parallel wall enclosures are also employed in a sloped time aligned baffle array. This design moves the back wave away from the driver in an efficient manner. Carefully placed damping material is also employed only as needed.)
시스템의 외형 컬러는 하이 High Polish Black Granite 3cm
설계방식: 2.5웨이 3유닛 구성 위상 반전 설계 마루형
사용유닛: 고음용 1” Beryllium 돔형 트위터
중저음용 7” Sandwich Paper Cone 2개
재생주파수대역:29Hz-30KHz
임피던스: 4Ω
출력음압레벨: :92.5(1w/1m)
추천앰프출력: 10w-250w
크기(WHD): 18" x 43" x 14"
중량: 244 lbs(한개당)
연락처: 647.812.3933
]
국내 오디오시스템 신진 제조 메이커인 Simon Audio Lab사는 전 April Music사를 이끌어 왔던 사장 이광일(Simon Kwangli Lee)이 새로 설립한 메이커. 동사가 처음 알려지게 된 것은 독일 Munich High End 2017전시회를 통해서였다.
그는 45년 전에 시작한 April Music사의 경영에서 손을 떼고 새로운 Simon Audio사를 설립 신기술 신제품들을 개발 소개하고 있다. 동사는 이미 독일 뮌헨 HighEnd 2017에서는 Spottable은 리모컨 없이 통합된 초기의 채널당 50와트의 제품을 개발 소개한바 있다.
동사가 최근에 소개하고 있는 신제품으로는 AIO(All in One)시스템을 위시해 신제품 프리앰플리파이어 모델 P3시스템을 비롯해 파워앰플리파이어 그리고 트랜스미션 설계의 스피커시스템 모델 One등이 있다.

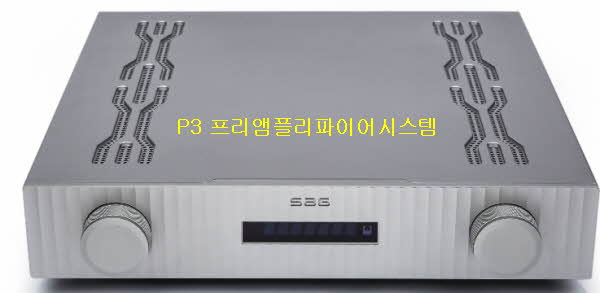

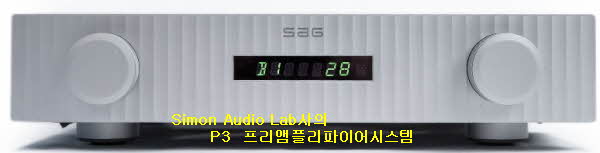

사진에서 보여 주고 있듯이 심플한 외형 디자인을 갖추고 있는 프리앰플리파이어로 전면 표시부에 14 세그먼트 영숫자 LED, 전면 플레이트 입력 선택 로터리 스위치, 볼륨 로터리 엔코더 원격 제어 기능, 바이패스, 음소거, 볼륨 업/다운 등 다양한 디스플레이 기능을 갖추고 있는 시스템.
(Front display: 14 Segment Alphanumeric LED Front plate: input selection Rotary Switch, Volume Rotary Encoder Remote Control: Bypass, Mute, Volume UP / DN, Display)
고분해능 선명도를 위해 입력 임피던스가 1 MΩ인 하이엔드 프리앰플리파이어는 다양한 소스와 완벽하게 일치합니다. 출력단은 출력 전력에 관계없이 안정적인 출력 임피던스를 제공하기 위해 버퍼 저항이 100Ω 미만이다.
다시 말해 매우 안정적인 임피던스는 전력 증폭기와 큰 매칭을 가능하게 할 수 있다는 점이 특징이며 이 프리앰플리파이어는 파워앰플리파이어시스템과의 혼환성이 매우 좋다는 점이다.
(High-End Pre-Amplifier with input impedance of 1 MOhms for high-resolution clarity as well as perfect matching with various sources. Output stage It has a buffer impedance of less than 100 Ohms to provide a stable output impedance regardless of the output power, the very stable impedance allows great matching with power amplifiers.)

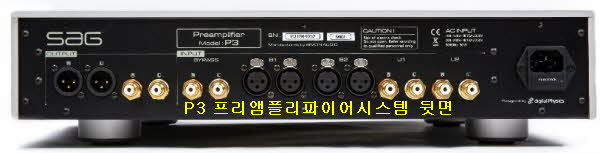

시스템의 입력단은 2계통의 언밸런스드(RCA)와 1계통 Bypass 그리고 2계통 밸런스드( XLR)가 갖쳐져 있으며 출력단은 1계통의 언밸런스드(RCA)와 1계통 밸런스드( XLR) 등이 가 갖쳐져 있다.
디지털 볼륨 컨트롤은 Operated by analog attenuator using relays, 파워 서플라이 회로는 High quality 토로이달 트랜스포머(toroidal power transformer)매우 낮은 출력 임피던스(Very low and stable output impedance)를 제공하고 있다.

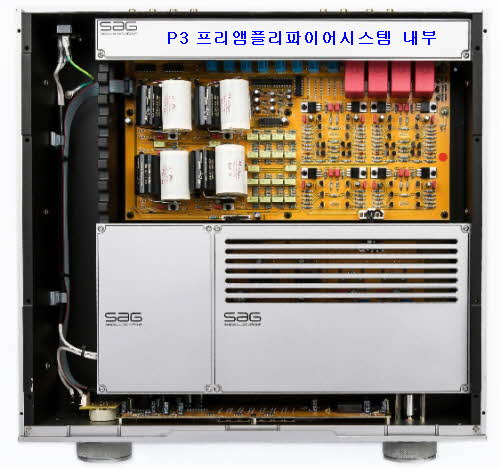

시스템의 디지털 볼륨 제어는 릴레이를 사용하는 아날로그 감쇠기로 작동하며 전력 공급 회로는 고품질 토로이드 전력 변압기를 탑재해 놓았다. 사용하고 있는 부품의 품질은 1% 정확도 내에서 저항을 선택하고 테스트하고 있다.
특히 내부 회로에 사용하고 있는 프리미엄 품질의 폴리프로필렌 커패시터 및 오디오 전용 AL 커패시터, 산업용 등급 커넥터 그리고 PCB 설계에서 디지털 회로와 아날로그 회로를 분리하여 노이즈 간섭을 최소화하고 있다.
설계방식: 디지털 볼륨 컨트롤과 언밸런스드와 밸런스드 등을
모두 갖춘 프리앰플리파이어시스템
임력임피던스: 1MΩ(언밸런스드)
1MΩ(밸런스드)
출력임피던스: 100Ω
재생주파수대역: 10Hz~35kHz
THD: 0.01%
라인전원선택:100~117V/220~240V(공장세팅)
크기(WHD) 432 x 88 x 396mm
중량:9.7Kg(net)
연락처: +8225870882

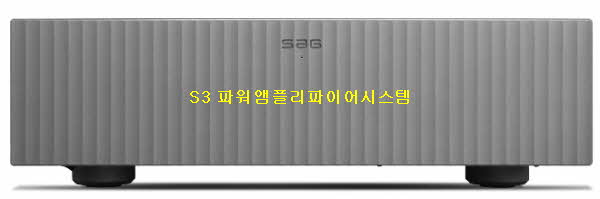

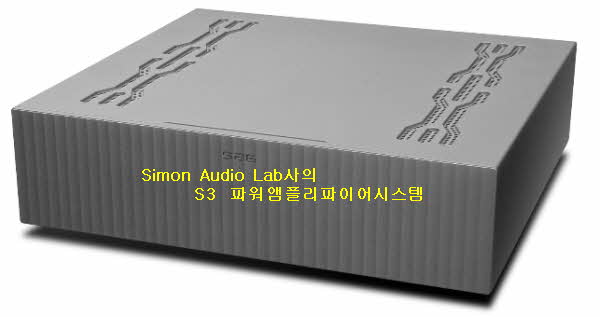

동사가 모델 P3 프리앰플리파이어와 함께 개발한 모델 S3 파워앰플리파이어시스템은 푸시풀 디자인의 파라렐 출력 회로(parallel output circuit)로 Sanken 페케지 타입 MT-200 파워 트랜지스터(Power Transistors)를 사용 설계한 실효 출력 채널당 150와트를 낼 수 있는 시스템이다.
(High-End Power Amplifier with Push-Pull designed parallel output circuit using SANKEN package Type MT-200 Power Transistors to provide 150W/Ch at 8 Ohm)

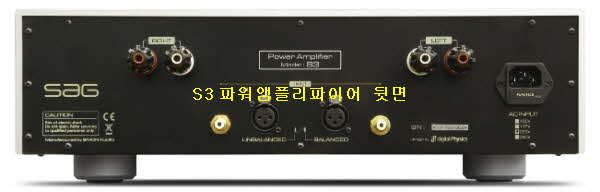

접합 FET 입력(Junction FET Input) 베이스 임팩트 개선을 위한 비극성 커패시터가 있는 전력 트랜지스터의 독자적인 피드백 회로를 사용한 방식이다. 시스템의 입력단은 1계통의 언밸런스드(RCA)와 1계통의 밸런스드(XLR) 등을 갖추고 있다.
설계방식: 트랜지스터의 독자적인 피드백 회로 구성 파워앰플리파이어
푸시 풀 설계 병렬 출력 회로
(Push-pull Designed Parallel Output Circuit)
출력: 150W+150W(8Ω)
300W+300W(4Ω)
재생주파수대역:10Hz-35kHz(+-3dB)
입력감도: 0.83V, 200W/8Ω
SN비:-100dB(10-20kHz)
THD : 0.005%(30W, 8Ω)
전원부: 100/117/220/230VAC, 60Hz(선택가능)
크기(WHD): 432 x 110 x 396mm
중량: 17kg
연락처: +8225870882

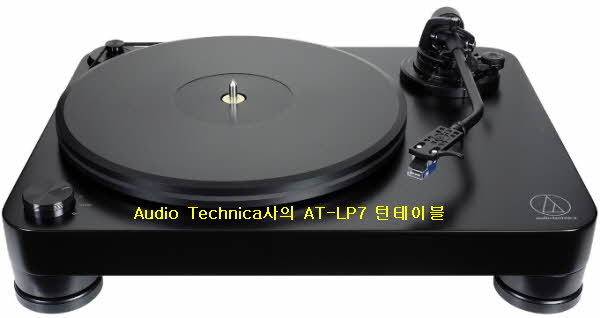

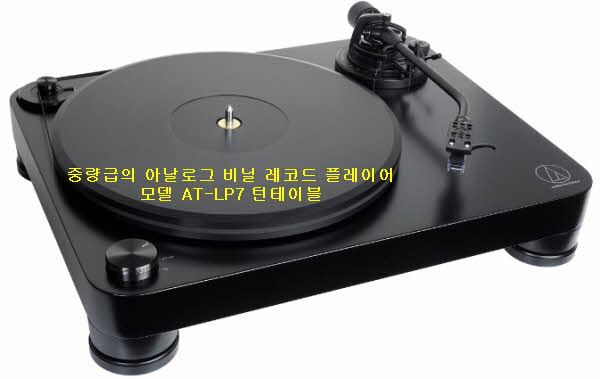

아날로그 제품들을 꾸준하게 개발 전 세계 오디오 시장에 소개하고 있는 일본의 Audio-Technica사가 내놓은 모델 AT-LP7 아날로그 비닐 레코드 플레이어시스템. 사진에서 보여 주고 있듯이 둠직한 중량급의 벨트 드라이버 방식.
33-1/3 및 45 RPM의 두 가지 속도 기능을 갖추고 있는 완전 수동 벨트 구동 방식으로 사용 모터는 정확한 플래터 회전 속도를 유지하기 위해 속도 센서 시스템을 갖추고 있는 점이 특징이다.
특히 이 플레이어에는 VM520EB 듀얼 무빙 마그넷 카트리지를 내장하고 있는 플레이어로 탁월한 채널 분리 및 확장된 주파수 응답을 제공하며 모든 VM 스타일러스로 쉽게 교체 할 수 있게 되어 있다.
J형 톤암은 금속 짐벌 서스펜션시스템과 정밀한 베어링으로 뛰어난 트래킹을 제공하며 무빙 코일(MC)형 카트리지를 위한 선택 모드가 내장되어 있다. 두께 20mm, 공명 방지, 폴리옥시 메틸렌 플래터를 사용 제작되어 있다.
이외에도 두께 40mm MDF(중 밀도 섬유판)섀시를 비롯해 경량급의 모델 AT-HS10 헤드 쉘과 듀얼 RCA(수)-듀얼 RCA(수) 스테레오 케이블, 45RPM 어댑터 및 더스트 커버 등이 따라온다.
(Motor features a speed-sensor system to maintain accurate platter rotation speed
VM520EB Dual Moving Magnet Cartridge provides outstanding channel separation and extended frequency response, and allows for easy replacement with any VM stylus
J-shaped tone arm features a metallic gimbal suspension system and precision bearings for excellent tracking. Built-in switchable phono pre-amplifier with selectable modes for moving magnet or moving coil cartridges.
20mm-thick, anti-resonance, polyoxymethylene platter, 40mm-thick MDF(medium density fiberboard) chassis, Lightweight AT-HS10 headshell, Includes dual RCA (male) to dual RCA (male) stereo cable, 45 RPM adapter, and dust cover)
모델 AT-LP7플레이어에는 10g AT-HS10 헤드 쉘과 0.3 x 0.7mil 타원형 본드 스타일러스 바늘을 갖추고 있는 듀얼 마그네트 카트리지 VM520EB가 함께 제공된다. 이 카트리지는 VM 라인에서 사용 가능한 다른 6가지 스타일러스 중 하나로 교체 할 수 있으므로 완전히 새로운 카트리지를 구입하지 않고도 스타일러스를 쉽게 업그레이드 할 수 있다.
헤드 쉘은 1960년대와 70년대의 고전적인 A-T 모델에서 영감을 얻은 J형 톤암에 부착되어 있다. 톤암은 금속 짐벌 서스펜션시스템과 정밀한 베어링으로 트래킹 오류를 줄이고 조절 가능한 무게추(카운터 웨이트) 및 스케이트 방지 컨트롤을 포함되어 있다.
특히 다양한 종류의 톤암을 수용 할 수 있도록 톤암 높이를 0mm에서 6mm로 조정할 수 있게 되어 있다. 턴테이블 섀시는 저 진동 음향 피드백을 제한하는 우수한 진동 방지 감쇠 재료인 40mm 두께의 MDF(중밀도 섬유판)로 구성되어 있다.
공명 방지 플래터는 두께가 20mm인 폴리옥시메틸렌 재질로 만들어졌으며 지속적으로 정확한 플래터 회전 속도 33-1/3 또는 45 회전을 보장하는 센서 모니터링 모터로 구동되게 되어있다.

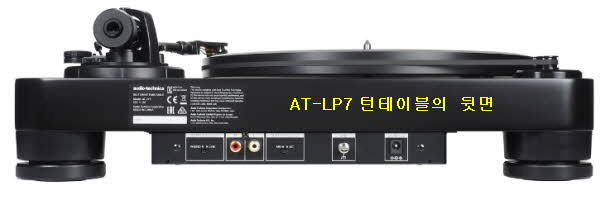

또한 AT-LP7플레이어에는 전용 포노 입력 유무에 관계없이 구성 요소에 연결하기위한 내장형 전환 가능 포노/라인 프리앰플리파이어와 무빙 코일형 카트리지를 사용 할 수 있는 선택 스위치가 포함되어 있다.
설계방식: 듀얼 스피드 수동 방식 벨트 드라이버 레코드플레이어
사용모터: DC 모터
드라이버방식: 다이렉트 드라이버(Direct Drive)
회전속도: 33-1/3 RPM, 45 RPM
프레터: Polyoxymethylene
와우 & 플러터: <0.2% WRMS (33 RPM/3kHz때)
출력레벨: Pre-amp “PHONO”: 3.5mV(노멀1kHz, 5cm/sec때)
“라인(MM)”: 220mV 노멀 1kHz, 5cm/sec때)
포노 프리앰프게인: MM: 36dB 노멀, RIAA equalised
MC: 56dB 노멀, RIAA equalised
전원부: 240V AC, 60Hz
소비전원: 2W
크기(WHD): 435 x 128 x 353mm
중량: 5.2kg
액세서리: VMN20EB(카트리지)
헤드셀(AT-HS10)
파워코드
스테레오 케이블
45회전 아탑터
레코드플레이어용 더스트 커버
판매가격: $1399

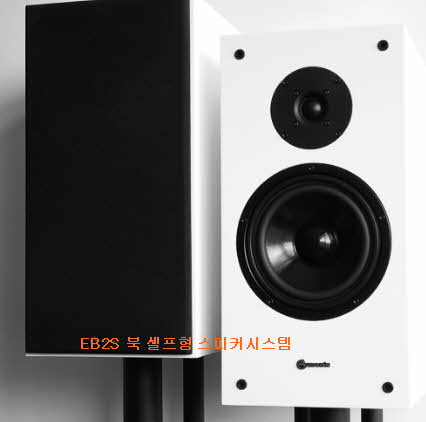

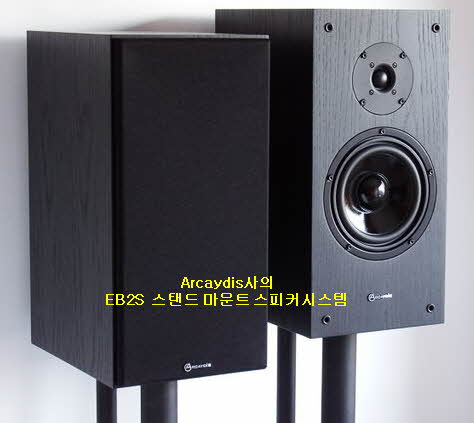

영국 엔지니어인 Richard Allen에 의해 1997년도에 Sheffield 설립된 제조 메이커인 Arcaydis사가 소개하고 있는 2웨이 2유닛 구성 밀폐형 설계 방식의 스탠드 마운트 스피커시스템 모델 EB2S.
우선 시스템에 사용한 드라이버들을 보면 25mm 구경의 소프트 돔형 고음용 트위터와 170mm 구경의 중저음 이다. 사진에서 보여 주고 있듯이 깔끔한 외형 디자인을 갖쳐 놓고 있는 북 셀프 디자인시스템이다.
설립자이자 디자이너인 Richard Allen의 음향적인 노하우를 담고 있는 고음질 설계시스템으로 그는 영국의 프로오디오 회사인 Celestion사의 디자이너로서 오래 동안 스피커시스템 설계자로 근무한바 있다.
그가 HiFi 시장에 고품질 소형 스피커시스템을 Arcaydis사의 대표적인 모델로 소개하고 있는 것은 그가 설계한 모델 DM1시스템이었다. 이여서 모델 EB1과 EB2 제품들이 ‘EB Acoustics’라는 이름으로 판매되었다.
당시 영국의 주요 오디오 전문 잡지에서 별 5개 리뷰는 매우 성공적이었으며 이를 계기로 Arcaydis를 설립하는데 도움이 되었다고 밝혔다. 특히 그가 설계에 참가해 만든 BBC 모니터시스템인 모델 LS3/5A 버전이 기억된다.
디지털 링크가 활성화된 스피커에 대한 판매 계획이 세워졌으며 Arcaydis사의 제품은 소비자들에게 다이렉트로 직접 판매하는 방식을 제공하고 있다. 이 방식은 판매 가격을 낮출 수 있지만 고객에 입장에서는 제품의 성능을 믿지 않고 제품을 들어야한다는 것을 의미했지만 구매한 고객도 많았고 새로운 스피커시스템에 만족했다는 설명이다.
모든 것이 좋았고, 전체 주문서와 훌륭한 리뷰, 고전적인 성공 사례라는 설명이다. 모델 EB2S시스템은 스탠드 장착용으로 설계된 밀폐형 스피커시스템이다. 이 방식은 일반적인 위상 반전형인 포트 디자인보다 더 큰 캐비닛을 필요로 하지만 미드(mid)의 채색이 더 낮고 더 낮은 베이스 레지스터의 부드러운 롤 오프가 발생한다.
사용하고 있는 캐비닛은 독창적인 Arcolam 래미네이트로 제작되어 매우 낮은 수준의 캐비닛 패널 공명을 제공하여 상자가 아닌 스피커를 들을 수 있다. 밀폐된 박스/무한 배플 디자인의 채색 부족과 결합하여 광범위한 재료에 걸쳐 확실한 성능을 제공하는 매우 중립적 인 스피커시스템이다.
이미 영국의 HiFi 잡지가 이것을 "놀랍게도 훌륭한 스피커시스템“ 이라고 평가 한바 있으며
특히 섬세하고, 깨끗하고 투명한 전달"이라고 묘사 별 5개를 받은바 있다. Bi-wireable 연결 즉 이중 배선 연결을 통해 옵션으로 선택할 수도 있다.
단면적이 최소 2.5mm인 양질의 케이블로 이중 배선 할 때 최상의 성능을 발휘한다고 설명한다. 또한 이 시스템을 위해 약 40cm 높이의 스탠드를 사용하는 것이 좋으며, 철 또는 목재 구조의 공진형이 이상적이다. 시스템의 외형 컬러는 Natural, Black 그리고 White Oak 베니어로 마감 처리되어 있다.
(The EB2S is a closed-box speaker designed for stand mounting. The closed box design requires a larger cabinet than the more common ported designs, it does however result in lower coloration of the mids, and a more gentle roll-off of the lower bass register.
The cabinet is built with our unique Arcolam laminate, which gives incredibly low levels of cabinet panel resonance, allowing you to hear the speakers rather than the box. Combined with the lack of coloration from the closed box / infinite baffle design, this leads to very neutral speaker that delivers a convincing performance across a wide range of material.
What HiFi magazine described these as “astonishingly good loudspeakers, staggeringly delicate, clean and transparent delivery.” giving them 5 stars, what more can you ask for?

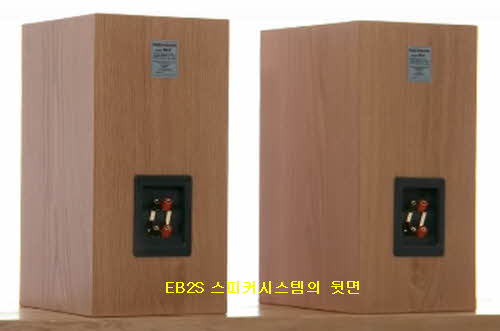

Bi-wireable connections allow for a choice of wiring options, however the speaker is very forgiving on cable choice. It will however perform at it’s best when bi-wired on a good quality cable of at least 2.5mm cross-section. We recommend a stand of around 40cm height, ideally a low-resonance type, either of steel or wooden construction.)
EB2S 북 셀프형 스피커시스템 재원
설계방식: 2웨이 2유닛 구성 밀폐형
사용유닛: 고음용 25mm 소프트 돔형
중저음용 170mm
재생주파수대역: 45Hz-20000Hz
임피던스: 8Ω
최저임피던스: 5.9Ω
출력음압레벨: 87dB(2.8v/1m)
크기(WHD): 225 x 450 x 296mm
연락처: +44 (0)114 399 0199(영국)
