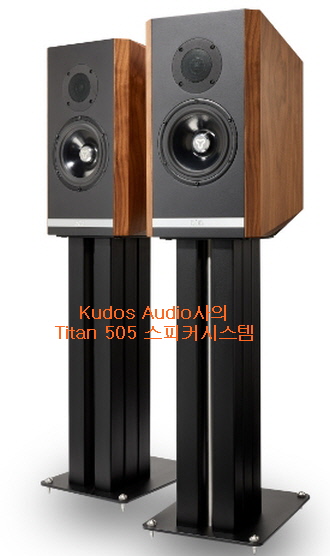

영국 County Durham에 위치해 있는 Kudos Audio사가 개발 판매하고 있는 모델 Titan 505 스탠드마운트(standmount)북 셀프 스피커시스템. 2웨이 2유닛 구성 방식의 위상 반전 설계시스템.
Kudos Audio사가 개발한 Titan 시리즈 스피커시스템의 새로운 Titan 505시스템은 2018 Bristol Sound & Vision Show 전시회에 출품 최고 성능을 제공하도록 설계된 스탠드 마운트 모델이다. 이번 달 10월에는 미국 Rocky Mountain Audio Fest, 11월 Audio Show East 또는 11월 Hi-Fi Show Live에 출품될 예정이며 시연회도 개최된다고 합니다.

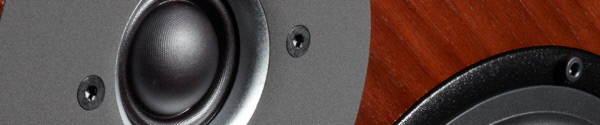

사용 드라이버를 보게 되면 고음용은 노르웨이 SEAS사와 Kudos사가 공동으로 개발한 K3 29mm 페프릭 돔형(fabric dome)트위터이며 중저음용도 SEAS-Kudos사가 개발한 180mm 구경의 더블 콘이다.
미드우퍼 드라이버는 페이퍼 콘 재질로 39mm 구경 보이스 코일에 동 쇼팅 링 그리고 알루미늄 페이지 프라그 디자인의 유닛이다.(Mid/bass driver 2 x SEAS-Kudos 180mm unit with double coated paper cone, 39mm voice coil with copper shorting ring and aluminium phase plug.)
다시 말해 트윈 디자인의 중저음 드라이버는 새롭고 독창적인 유닛으로 양질의 이중 코팅 하드 페이퍼 콘을 사용하여 뛰어난 강성을 보장하는 동시에 용지의 자연적 감쇠 특성을 갖추고 있다.
(Titan 505 is a two-way design. Its twin mid-bass drivers are brand new and totally unique, featuring high quality double-coated hard paper cones to ensure superior stiffness while at the same time preserving the natural damping properties of paper.)
Norwegian 유명한 스피커 유닛 전문 제조사인 SEAS에 의해 만든 것으로 특히 중저음 드라이버가 신중하게 첫 번째 채널과 내부적으로 배치된 등압 배치를 특징으로 하고 있다. 그 결과 중저음의 선명도와 저음 응답이 크게 향상되고 저음 왜곡이 감소되게 만든 점이 특징이다.
또한 고음용 트위터 역시 SEAS-Kudos 공동 디자인해서 만든 K3로 SEAS사의 전설적인 29mm Crescendo K2 패브릭 돔 트위터를 기반으로 해서 만든 신제품 고음용 트위터 이다.
K3 트위터는 Kudos사 Titan 디자인을 위한 기능을 정확하게 맞추기 위해 중요한 발전을 거쳐 완성된 고성능 유닛이다. 특히 개선된 기능은 “Copper shorting rings”로 마그네트 시스템이다.
완전히 새로운 공명 챔버 및 새로운 면판 프로파일이다. 모두 더욱 정밀하고 역동적인 음악 성능을 제공하도록 설계되었고 트윈 디자인의 중저음 드라이버도 새롭고 독창적인 제품이다.
양질의 이중 코팅 하드 페이퍼 콘을 사용하여 뛰어난 강성을 보장하는 동시에 자연적 감쇠 특성을 갖추고 있다.(Mid/bass driver 2 x SEAS-Kudos 180mm unit with double coated paper cone, 39mm voice coil with copper shorting ring and aluminium phase plug)
모델 505시스템은 중저음의 선명도와 저음 응답이 뛰어나며 저음 왜곡이 감소하게 설계되어 있고 드라이브 유닛의 매끄러운 조화로 가능해진 핵심 기능이다. 또한 Titan 505스피커시스템의 크로스오버는 Linn Exakt 및 Devialet Expert를 포함한 선택된 시스템의 능동적인 작동을 용이하게 하기위해 완벽하게 우회 할 수 있도록 설계되어 있다.

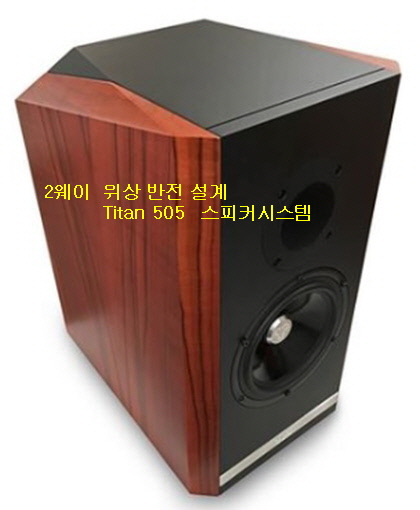

캐비닛 역시 마루형의 외관보다 분명히 콤팩트하지만 차체는 인상적이며, 사이드 패널에 복잡한 구조 제작 댐핑을 특징으로 하며, 놀랍도록 설득력 있고 실물과 같은 사운드를 제공하도록 설계되었다.

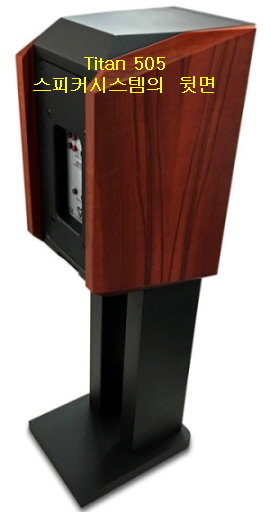

캐비닛은 Kudos 고정 경계 설계에 맞게 반사 포트를 기본 패널에 되어 있다. 특별히 Titan 505시스템을 위해 제작된 받침대는 고성능 스탠드로 7개의 기둥으로 되어 있으며 이 중 6개의 기둥이 청취자의 재료 선택으로 채워져 공명을 감쇠시키고 스피커의 성능을 개별 취향에 맞게 조정하게 되어있다.
스탠드의 상단 플레이트는 공진을 줄이기 위해 레이어 댐핑을 통합하고 스탠드는 최적의 결과를 위해 Titan 505의 베이스에 직접 볼트로 고정되어 있다. 중량급 북 셀프형 스피커시스템으로 추천 할 수 있는 시스템으로 평가를 받고 있는 시스템.
설계방식: 2웨이 2유닛 Isobaric bass reflex 스테드마운트형
사용유닛: 고음용 SEAS-Kudos K3 29mm 트위터
중저음용 SEAS-Kudos 180mm 더블 콘
재생주파수대역: 40Hz–30kHz AIRR(average in-room response)
출력음압레벨: 87dB(1W/1m)
임피던스: 6Ω
추천앰프출력: 25W–250W
크기(WHD): 256 x 450 x 320mm
중량:18kg(한개당)
연락처: 0845 458 6698 or +44 845 458 6698 if calling from outside the UK

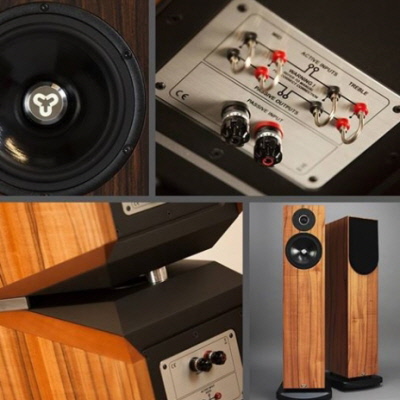

Kudos Audio사가 개발한 마루형시스템으로 모델 Titan 707과 Titan 606스피커시스템이 있다. Titan시리즈의 ‘family’ 모델로는 Titan 606, Titan 707 그리고 2개의 싱글 시스템을 한 캐비닛에 장착시켜 만든 싱글 박스(single box)버전인 모델 Titan 808시스템 등이 있다.

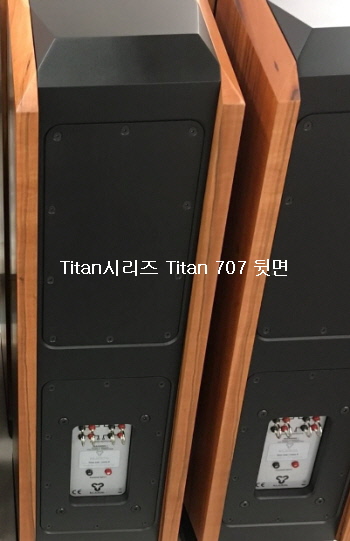

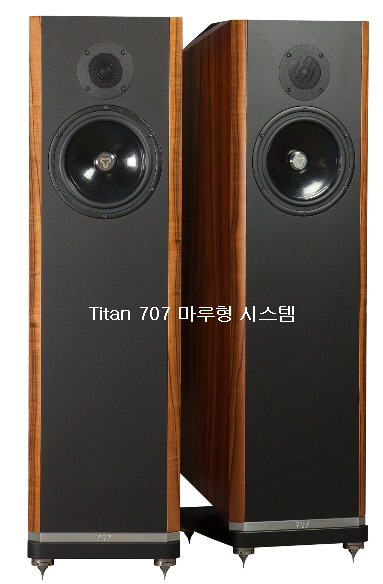

이중 모델 Titan 707시스템과 Titan 606시스템은 사진에서 보여 주고 있듯이 2웨이 2유닛 구성 isobaric 저음용 위상 반전 설계 마루형시스템이다. 제품 외형상으로는 구분하기 힘들 정도로 거의 비슷한 모습을 갖추고 있다.
이 시스템은 인클로저 상단에 SEAS-Kudos사 양사가 새로 개발한 K3 고음용 트위터를 장착하고 있다. 노르웨이 SEAS사의 전설적인 29mm Crescendo K2 패브릭 돔 트위터를 베이스로 개발한 K3 트위터가 사용되었다.
구리 재질의 Copper Shorting Rings 개선된 자석 시스템을 사용 제작되어 있으며 완전히 새로운 공명 챔버 및 새로운 면판 프로파일이다. 모두 더욱 정밀하고 역동적인 음악 성능을 제공하도록 설계되었다.

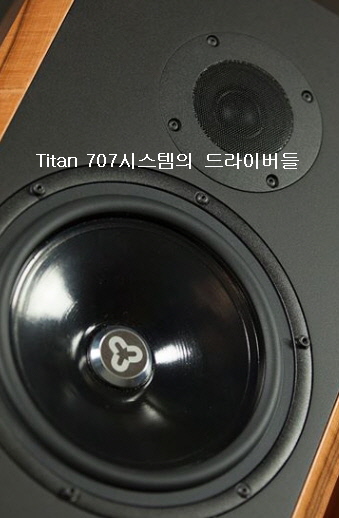

시스템의 사용 유닛을 자세히 보게 되면 고음용 트위터는 SEAS-Kudos사가 공동 개발한 K3 29mm 패브릭 돔형이며 중저음용은 2 x SEAS-Kudos 220mm double coated paper cone 39mm 보이스 코일(copper shorting ring and aluminium phase plug)갖추고 있다.
Titan 707시스템의 트윈 중저음용 드라이버는 모델 707에 사용한 완전히 새롭고 독창적 드라이버이다. 고품질의 하드 페이퍼 콘은 이중 강성을 발휘하여 우수한 강성을 보장하는 동시에 용지의 자연적인 감쇠 특성을 유지하고 있다.
2개의 드라이버는 등압 장치로 배치되어 있으며 두 번째 드라이버는 첫 번째 드라이버와 함께 내부에 배치되어 저음 디스토션을 최소화하면서 저음 응답을 크게 향상시켜 주게 했다.
(The two drivers are positioned in an isobaric arrangement: the second driver is placed internally back-to-back with the first, enabling a significantly improved bass response while minimising bass distortion.)
또한 Kudos의 크로스 오버는 물론 드라이브 유닛의 매끄러운 매칭을 통해 가능해진 핵심 기능이다. Titan 707의 크로스 오버는 Linn Exakt 및 Devialet Expert를 포함한 선택된 시스템에서 능동적으로 작동 할 수 있도록 완벽하게 우회 할 수 있도록 설계되었다
(Kudos’ trademark minimalist, low order crossover is of course a key feature, made possible by our seamless matching of the drive units. Alternatively, the Titan 707’s crossover has been engineered such that it can be completlely by-passed in order to facilitate active operation with selected systems including Linn Exakt and Devialet Expert.
설계방식: 2웨이 Isobaric bass reflex 마루형
사용유닛: 고음용 29mm 패브릭 돔형
중저음용 220mm double coated paper cone
39mm 보이스 코일(copper shorting ring and aluminium phase plug)
재생주파수대역: 25Hz–30kHz AIRR(average in-room response)
출력음압레벨: 89dB(1W/1m)
임피던스: 6Ω
추천앰프출력: 25W–300W
크기(WHD): 298 x 1050 x 370mm
중량:50kg(한개당)
연락처: 0845 458 6698 or +44 845 458 6698 if calling from outside the UK

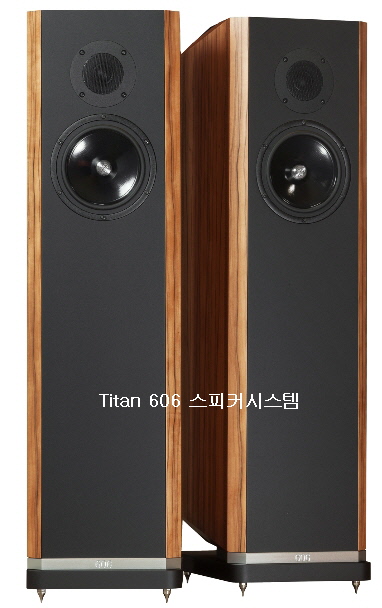

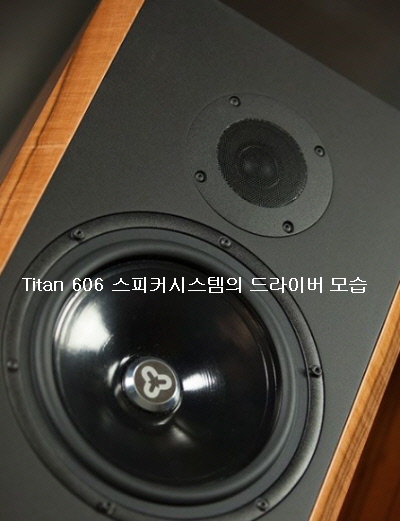

이 모델도 707과 같은 Titan시리즈의 ‘family’ 모델로 29mm구경 K3 패브릭 돔형 고음용 트위터와 중저음용은 2 x 180mm coated reed paper 콘형으로 39mm 보이스 코일에 알루미늄 페이즈 프라그 디자인 유닛이다.(copper shorting ring and aluminium phase plug)
이 드라이버는 동사가 내놓은 모델 Super 20A시스템에서 개발된 것을 사용하고 있다.
중음용 미드 레인지 드라이버는 종이의 자연적인 댐핑 속성을 유지하면서 동시에 뛰어난 경직을 보장하기 위해 이중 코팅된 고품질의 하드 페이퍼 콘을 특징으로 하고 있다. 2 드라이버는 등압 장치로 배치되었다.
두 번째 드라이버는 첫 번째 드라이버와 함께 내부에 배치되어 저음 디스토션을 최소화하면서 저음 응답을 크게 향상시킨다. 크로스 오버는 물론 드라이브 유닛의 매끄러운 매칭을 통해 가능해진 핵심 기능이다.
Titan 606시스템의 크로스 오버는 Linn Exakt 및 Devialet Expert를 포함한 선택된 시스템의 능동적 인 작동을 용이 하게 하기위해 완벽하게 우회 할 수 있도록 설계되어 있다
(The design of the Titan 606’s twin mid-bass drivers is developed from that found in our Super 20A. It features high quality hard paper cones that are double coated to ensure superior stiffness while at the same time preserving the natural damping properties of paper.
The two drivers are positioned in an isobaric arrangement: the second driver is placed internally back-to-back with the first, enabling a significantly improved bass response while minimising bass distortion.
Kudos’ trademark minimalist, low order crossover is of course a key feature, made possible by our seamless matching of the drive units. Alternatively, the Titan 606’s crossover has been engineered such that it can be completlely by-passed in order to facilitate active operation with selected systems including Linn Exakt and Devialet Expert (see below for further details).
While the Titan 606 is a single-box design (compared to the 808’s upper and lower cabinets), its bodywork remains impressively involved. Its complex constrained layer damping in the plinth and side panels is cleverly designed to allow a stunningly convincing, true-to-life sound.).
설계방식: 2웨이 Isobaric bass reflex 마루형
사용유닛: 고음용 29mm 패브릭 돔형
중저음용 2 x 180mm coated reed paper 콘형
39mm 보이스 코일(copper shorting ring and aluminium phase plug)
재생주파수대역: 30Hz–30kHz AIRR(average in-room response)
출력음압레벨: 86dB(1W/1m)
임피던스: 8Ω
추천앰프출력: 25W–250W
크기(WHD): 256 x 950 x 320mm
중량:35kg(한개당)
연락처: 0845 458 6698 or +44 845 458 6698

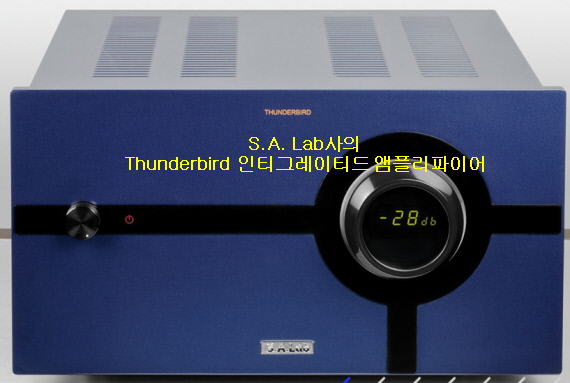

러시아 Orekhovy boulevard에 위치해 있는 오디오시스템 제조 판매 회사인 Sound Analysis Laboratory사는 Alexey Syomin에 의해 2004년에 설립되었다. 동사는 같은 해에 모스크바 하이파이 쇼에 참여 브랜드 이름을 처음 알리게 되었다.

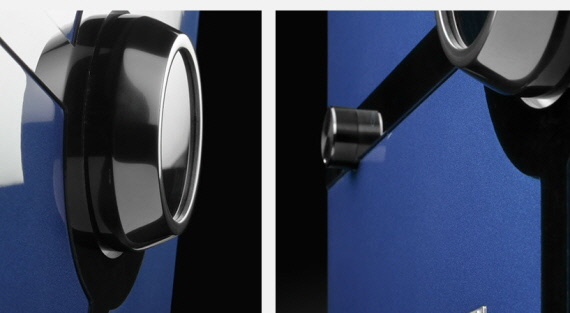

SA Lab사의 제품은 독특한 외형 디자인과 내부 회로 설계 등 기존의 제품과는 차별화된 모습을 갖쳐 소개하고 있는 점이 특징. 동사가 최근에 개발한 모델 Thunderbird 인티그레이티드형 앰플리파리어시스템.

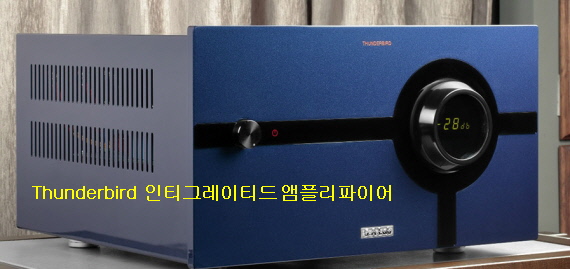

8Ω에서 채널당 실효 출력 25와트를 낼 수 있게 설계된 시스템이다. 동사가 소개하고 있는 모델 Blackbird보다 한 단계 높은 위치에 있다. 더 강력해진 Thunderbird는 자연스러운 사운드, 자유로운 소성 및 심오한 멜로디 같은 최고의 S.A.Lab 사운드 기능뿐만 아니라 믿을 수 없을 만큼 역동적인 사운드를 보여준다.
이 제품의 기술은 푸시 풀 출력 버퍼(push-pull output buffer)에 4개의 러시아어 pentode 6550 진공관을 탑재해 설계되었으며 드라이버 스테이지에는 더블 트라이오드 12ax7 (ECC83)관을 장착했다.
(Thunderbird has four Russian powerful pentode 6550 in push-pull output buffer and double triode 12ax7 (ECC83) in driver stage.) 모델 Blackbird시스템과 비교해 보면 Thunderbird시스템은 훨씬 많은 리소스를 갖춘 전원 공급 장치를 갖추고 있다.
진공관의 그리드와 서보 회로에 공급하는 별도의 트랜스포머 외에도 430W급 주 트랜스포머가 있다. 출력 트랜스포머(2 x 460W)는 모델 Thunderbird시스템을 위해 특별히 설계되고 제조되었다.

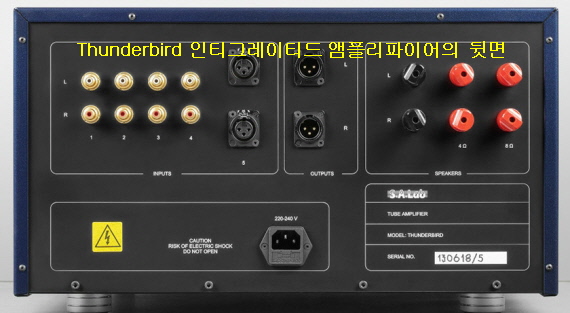

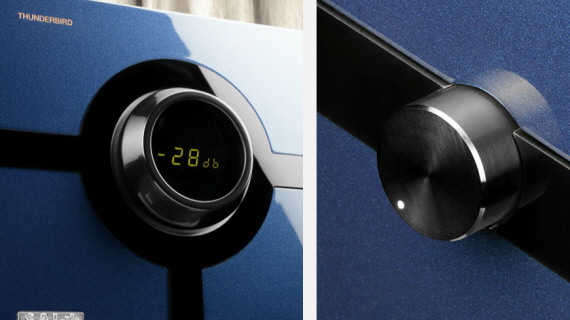

이 앰플리파이어시스템은 사용하기 편리하고 조작이 쉬운 원격 조정 기능인 리모컨이 제공된다. 4 및 8Ω 스피커시스템에 5개의 라인입력(4 x RCA, XLR), 출력(XLR)및 바인딩 포스트가 준비되어 있다.
앰플리파이어의 스틸 섀시와 코리안 페이스 플레이트는 페라리 라인(12가지 색상 중 선택이 가능)에서 최고급의 세련된 자동차 도색용 염료로 장식되었다.
설계방식: 푸시 풀 출력 버퍼 진공관 탑재 인티그레이티드형
출력: 25W+25W(8Ω), 50W+50W(4Ω)
사용진공관: pentode 6550 진공관 4개,
12ax7 (ECC83) double triode
재생주파수대역:20– 20,000Hz(±0dB)
입력감도: 0,7(RMS)V
SN비:100dB
THD: <0,1% (50% of maximum power)
크기(WHD): 480 х 280 х 500mm
중량: 37kg
연락처: +7 916 678 00 70 +7 926 389 37 55
프랑스 파리 근교의 St-Léger에 위치해 있으면서 오래전부터 수준급 설계의 각종 오디오시스템을 개발 소개하고 있는 중진급 메이커. 동사는 1987년 모델 CDF1-하이텍 CD플레이어를 개발 소개하므로 디지털 사운드 재생에 새로운 관점을 불러 모은바 있다.

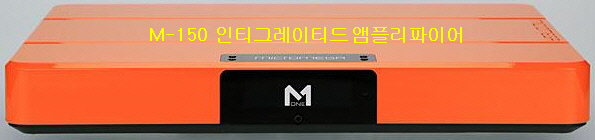

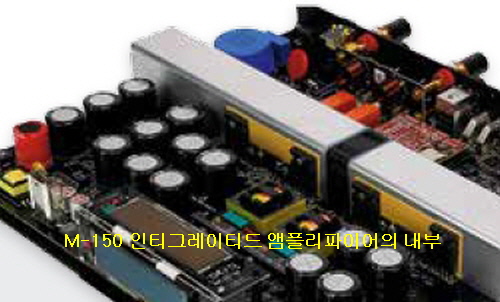

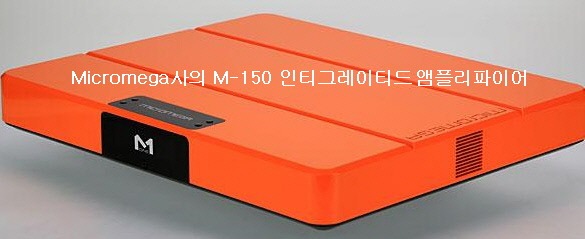

Micromega사가 개발 소개하고 있는 모델 M-150시스템은 사진에서 보여 주고 있듯이 스림라인 외형 디자인을 갖추고 있는 인티그레이티드형 앰플리파이어시스템으로 여러 가지 컬러로 제작 원하는 색상을 선택해 줄 수 있다.
동사가 개발해 소개하고 있는 기존의 인기 모델인 M-One시리즈의 최신 버전으로 실효 출력은 채널당 150와트이며 4Ω에서는 300와트를 낼 수 있게 설계되어 있다. 이 시스템은 비닐 턴테이블용 포노 입력단인 무빙 마그네트(MM)와 무빙 코일형(MC)입력단이 준비되어 있다.
시스템의 설계 특징은 고성능의 A/B 클래스 증폭 Symmetrical 디자인 방식. Asahi Kasei 사의 AK4490 DA컨버터를 내장하고 있다. 또한 룸 이퀄라이저(Room EQ) 음향 보정(Acoustic correction in situ using)기능을 갖추고 있는 인티그레이티드형 앰플리파이어시스템이다.
M-150 인티그레이티드 앰플리파이어은 최대 32비트/384kHz의 탁월한 디지털 오디오 성능
갖추고 있으며 사용자 인터페이스 비교적 제한된 온 보드 음악 스트리밍 옵션으로 선택해 상요 할 수가 있다.
(Outstanding digital audio performance up to 32-bit/384kHz) 슬림한 폼팩터와 놀라운 힘을 지닌 시스템으로 가격은 약간 고가이지만 고음질의 훌륭한 사운드를 자랑하는 인티그레이티드형 앰플리파이어시스템이다. 동사가 내놓은 모델 M-100시스템과의 차이는 출력과 중요한 특징을 제외하면 대부분 동일하다.
모델 M-150시스템은 기존의 AB급 증폭 방식으로 통합했으며 Micromega사 자체의 여러 가지 신형 오디오 솔루션 중에서 점점 더 많이 발견되는 D급 앰플리파이어와 대조적이다.
M.A.R.S(Micromega Acoustic Room System).라는 별명의 방 교정 시스템이 특징이다, 이것은 2 x100와트 M-100에서 옵션. 이 시스템은 hi-fi news지가 2018년도 6월호에 Andrew Everard가 리뷰로 평가한바 있다.
(The M-150 we’re sampling here incorporates a 2x150-watt conventional class-AB amplifier, in contrast to the class-D amps increasingly found among new-gen audio solutions including several of Micromega’s own. It also features a proprietary room-correction system,dubbed M.A.R.S. (from Micromega Acoustic Room System), which is optional on the 2x100-watts M-100.)

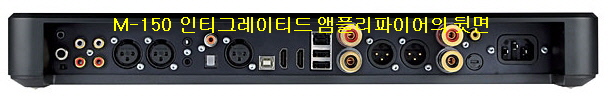

시스템의 오디오 입력단은 1계통의 동축(coax)을 비롯해 1계통 광(optical) 그리고 1계통 AES-EBU, USB-B async, I2S. 디지털(2), 아날로그 라인단은 언밸런스드(RCA)와 밸런스드(XLR) 그리고 포노단(MM/MC)등이 준비되어 있다.
또한 오디오 출력단은 스테레오 한조(dual-multiway)와 라인 스테레오 밸런스드(XLR), 서브우퍼(fixed 400Hz low-pass), 헤드폰(1/8th-in. stereo front panel) 그리고 Wireless: Bluetooth aptX 등이다.
Streaming 기능은 Internet radio, DLNA-server via iOS/Android app Hra capable: up to 32/384 including native-DSD-on-PCM 2.8/5.6 mHz 등이다. 추가 기능으로는 RJ-45 Ethernet, USB-A (for FW update only) 포노단 카트리지(MM/MC)선택 단자는 앰플리파이어 뒷면에 준비되어 있음.
M-150시스템의 «BT» 연결을 사용하여 스마트 폰, 태블릿, 컴퓨터 또는 MP3 플레이어를 무선으로 연결할 수 있다. Bluetooth®. Bluetooth® 링크는 최상의 음질을 위해 aptX®와 호환됩니다.
또한 I²S 입력단은 미래의 Micromega사 제품에만 사용된다. 이외에도 초저음용 서브 우퍼 출력 단자가 있다. 서브 우퍼 출력단자(RCA)를 서브 출력 입력에 연결할 수 있다. 이 입력에는 제한 주파수가 400Hz인 로우 패스 필터가 있다. 서브 우퍼의 제어판을 사용하여 차단 주파수와 볼륨을 제어해야 한다.
트리거 소켓은 홈오토메이션 시스템의 일부로 앰플리파이어를 사용할 수 있게 했다. 트리거 IN: 5~12V의 제어 전압으로 사용할 수 있다. 이 전압이 이 앰플리파이어를 통해 흐르면 앰
플리파이어가 켜지고 꺼져 있을 때 꺼져 있다.Trigger OUT단자는 앰플리파이어가 켜지면 Trigger OUT 단자를 통해 5V가 흐른다. 3.5mm 모노 미니 잭 소켓 사용. 동축 디지털 입력단자는 동축형으로 입력은 모든 장치를 SPDIF 동축 출력과 연결하는 데 사용할 수 있다. 신호는 최대 32비트/768kHz의 PCM 스테레오 신호이어야 한다.
밸런스드(XLR) 아날로그 입력단은 M150시스템의 밸런스드(BALANCED)입력은 모든 장치를 대칭형 아날로그 출력으로 연결할 때 사용할 수 있다.
설계방식: A/B 클라스 증폭 Symmetrical 디자인 방식
Asahi Kasei사의 AK4490 DA컨버터를 내장형
출력: 150W+150W(8Ω), 300W+300W(4Ω)
재생주파수대역: +0.0–0.55dB/–2.0dB(아날로그/(20Hz–20kHz/40kHz)
출력임피던스:0.043–0.095Ω((20Hz–20kHz/315Ω, 프리)
출력임피던스:0.043–0.095Ω((20Hz–20kHz/315Ω 프리)
디스토션: 0.0002–0.002%/0.0006–0.017%(20Hz-20kHz, 0dBFs/0dBW)
S/N비: 107.1dB(Dig)/83.1dB(Analogue)(re. 0dBFs/0dBW)
Digital Jitter (48kHz/96kHz) 40psec/25psec
소비전력:40W/480W(3W, standby/(idle/rated o/p)
디지털입력: 107dB(A)
밸런스드아날로그입력: 103dB(A)
언밸런스드아날로그입력: 100dB(A)
포노MM입력:75dB(A)Higher than
크기(WHD): 430 x 56 x 350mm
중량: 9,3 kg판매가격: $7,499
연락처:Fax : 01 43 82 61 29
스위스의 Egg지역에 위치해 있는 FM Acoustics사는 1973년도 5월에 엔지니어인 Manuel Huber가 설립 하이엔드 오디오 시스템 제조 메이커로 "Ｆor Ｍusic and Ａcoustics Ｌtd"의 첫 자를 따서 만들었다.

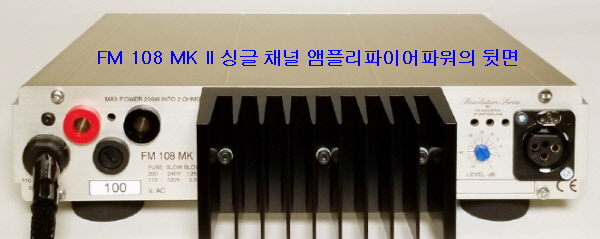

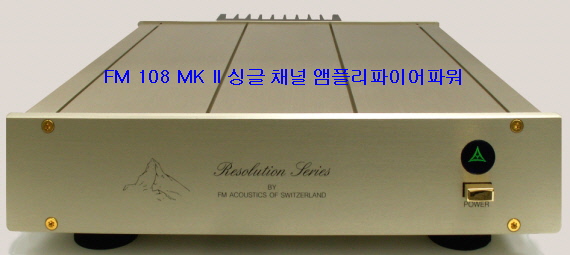

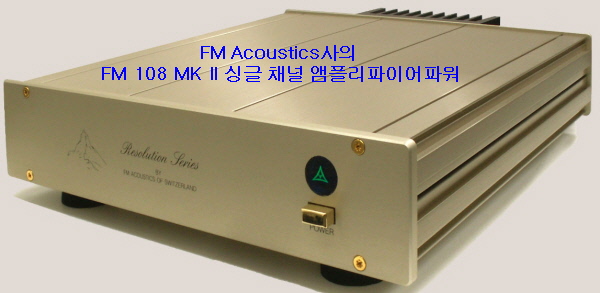

동사가 내놓은 모델 FM108-MkII Single Channel 파워앰플리파이어시스템은 Resolution Series로 실효 출력 70와트(8Ω)를 낼 수 있으며 4Ω에서는 130와트 그리고 2Ω에서는 200와트가 가능하게 설계되어 있다.
시스템의 특징은 역동적인 소리의 기복이 미진의 혼란도 일으키지 않는 순발력과 안정성이 자아내는 생동감 넘치는 구동력을 갖추고 있다는 설명이다. FM 어쿠스틱스사의 레졸루션 시리즈 파워 앰플리파이어로 고음질 회로 설계가 관심을 갖게 하고 있는 제품이다.
그것은 프런트 엔드에서 CMRR(공통 모드 리젝션 배율)의 철저한 강화와 게인 스테이지와 파워 스테이지의 동특성을 극한까지 추구한 강화된 클래스 A급 증폭 방식으로 독특한 회로 기술을 들 고 있다.
특히 커브 트레이서에 의한 반도체 장치의 철저한 선별을 비롯한 정예 부품에 의한 디스크리트 구성 등 스위스 특유의 장인이라는 철저한 구애와 설계자의 음악에 대한 깊은 통찰력에서 만들어진 것이다.
모델 FM108-MkII시스템은 이러한 레졸루션 시리즈로 최소 최경량급으로 그 본질을 가장 간단하게 그리고 순수하게 구현하는 싱글 채널 파워 앰플리파이어시스템이다. 주요 특징을 보게 되면 80dB(50Hz)이상의 높은 CMRR(커먼 모드 리젝션 배율)의 순 A 클래스 프론트 엔드 회로를, 들 수가 있다.
불필요한 RFI(고주파 라디오 밴드 간섭)을 철저히 제거하고 광대역에서 위상 특성이 뛰어난 증폭을 실현하고 있다는 것이다. 입력 임피던스를 바꾸지 않는 정밀 노이즈 레벨 컨트롤을 장비하고 있다.
또한 고전압 고 전류 반도체에 의한 디스크리트 구성 방식으로 FM 어쿠스틱스사의 향상된 A급 파워 스테이지단을 갖추고 있다. 파워 스테이지를 구성하는 푸시 풀 트랜지스터는 똑같은 캐릭터를 가진 바이폴라 NPN끼리 기용 일반적인 파워 앰플리파이어에서 많이 사용되는 NPN/PNP 한조에 의한 푸시 풀 회로에서는 완전히 피하기 어려울 아주 작은 비대칭성을 배제하고 이상적인 직선 성을 실현하고 있다
그 소자는 수지 패키지 안에 세라믹 하우징과 구리의 기반이 봉입되어 뛰어난 온도 계수와 열확산 효과 그리고 매우 넓은 SOA(SAFE OPERATION AREA)을 달성하고 있다. 특히 저 왜곡으로 비약적인 트랜지언트 스피드와 높은 피크 전류 용량을 얻고 뛰어난 타임 일관성/ 동적 특성의 강력 자연스러운 사운드를 듣게 해준다.
피드백 마진이 클수록 그 왜곡은 악화되는데 FM 어쿠스틱스의 독특한 회로는 이 여분의 부대 노이즈를 억제 예를 들어 클리핑 시에도 단순한 클립에 고정 불쾌한 소음을 발생시키지 않는다.
낮은 임피던스 부하에 강한 순발력과 안정성을 제공하는 저 잡음 아날로그 전원 공급 기능을 갖추고 있다. FM108은 그 작은 몸체에도 불구하고 고효율 고출력의 토로이달 트랜스포머와 대규모 전력 공급 기능을 채용하는 아날로그 선형 전원을 탑재하고 있다.
그 큰 전류 용량과 초저 임피던스 특성은 순간적인 피크에 요구되는 대 전류를 손쉽게 출력 스테이지에 공급해준다. 특히 동적 압축과 동적 왜곡에서 해방된 뛰어난 처리 성능을 발휘한다. 앰플리파이어와 부하를 보호하는 고감도 멀티 프로텍션 회로를 탑재하고 있다.
또한 앰플리파이어 공기의 대류를 방해하거나 출력 트랜지스터의 온도가 상승하면 앰플리파이어는 스위치가 Off되어 내부의 안전 온도로 내려가면 자동 복귀된다.
출력 트랜지스터의 온도 상승에 의한 열 폭주를 저지하고 열 피로를 방지하면서 앰플리파이어를 완전히 안정 동작시키는데 매우 중요한 기능이다.
출력단의 DC +오프셋을 모니터. 1V의 DC 오프셋을 감지하고 즉시 스위치 오프로드를 보호한다. 15V에서 20V조차 경로시켜 버리는 많은 일반 앰플리파이어에 들어있는 이른바 DC 보호에 비해 매우 안전한 회로 방식이다.
만일 부하가 단락 상태가 되면 출력을 차단, 초고역 발진 등 대역외 불필요한 신호 또는 과대 입력으로부터 보호 된다. 시스템의 입력단은 모노 밸런스(XLR: 3번핫) 그리고 스피커 단자는 5웨이 바인딩 포스트이며 입력 레벨 조정 기능이 준비되어 있다.
설계방시; 클래스 A급 증폭 싱글 채널 파워앰플리파이어
실효출력: 70W RMS(8Ω), 130W RMS(4Ω), 200W RMS (2Ω)
게인: 26dB
입력감도:0.9V RMS
입력임피던스 : 40kΩ
전원부 : 100V-220(AC60Hz)
소비전력: 200W
크기(WHD): 245 × 62 × 340mm
중량: 4.5kg
연락처: 41/44/725 77 77

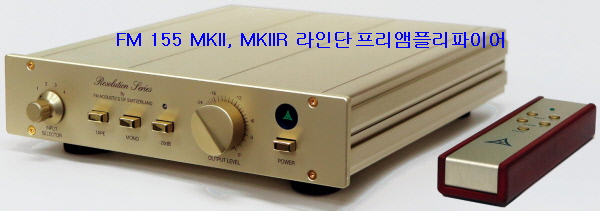

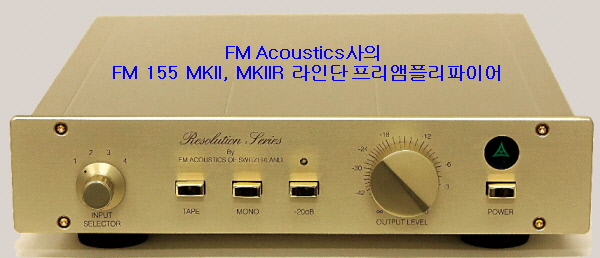

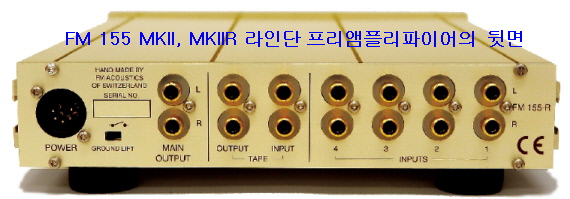

FM Acoustics사가 내놓은 또 하나의 제품으로 모델 FM155 MkII, Mk IIR 라인단 설계의
프리앰플리파이어(Line Stages Preamplifier)시스템이 있다. 사진에서 보여 주고 있듯이 소형의 산뜻한 외형 디자인으로 고급스런 모습을 하고 있는 고성능 시스템이다.
동사 설명에 의하면 풍부한 음악적 감성에서 태어난 시스템으로 풍부하면서도 간단한 회로 구성이 특징이다. 특히 소재 선정, 철저한 부품 선별에 의해 한대한대 시간을 들여 수 가공 방식으로 제작했으며 일단 그 소리를 듣는 사람을 사로잡고 놓지 않는 독특한 마력을 가지고 있다고 해도 과언이 아니라는 설명이다.
하이엔드급 모델 FM810 파워 앰플리파이어를 위시해 여러 종류의 수준급 제품들을 개발 소개하고 있는 메이커로서 자체 향상된 클래스 A 출력단과 보호회로 등을 갖추고 있는 제품으로 회로 디자인과 소리에 생생한 감성을 주고 있는 보물급 제품이 아닌가 한다.
동사가 추구하고 있는 음악적 감성으로부터 출발 고음질을 위한 회로 구성과 소재 선정 그리고 철저한 부품 선별로 더욱 차별화된 신뢰성 제품들을 소개하고 있다고 볼 수 있는 제품 중 하나다.
피드백을 배제한 자체 전단 강화 클래스 A 회로를 커브 트레이서에 의한 특성 분석과 시청에 의해 엄선된 반도체만을 사용하는 풀 디스크리트 회로로 구성되어 있다. 한마디로 동사의 프리앰플리파이어, 레졸루션 시리즈. "FM155-MKII(R)"은 레졸루션 시리즈 프리앰플리파이어의 대표격 FM266과 플래그쉽 FM268등의 개발에서 얻은 많은 혁신적인 아이디어를 투입하고 궁극적인 해답 수행 싱글 엔드 라인단의 프리앰플리파이어시스템이다.
시스템의 입력단은 4계통, 테이프 입출력 1계통, 그리고 프리앰플리파이어 출력 1계통의 입/출력 회로 모두 언밸런스 원단으로 전원부를 분리 구성하는 등 심플하고 순도가 높은 앰
플리파이어 리피케이션을 추구하고 있다
FM155-MkIIR"시스템은 리모컨에 의한 모터 드라이브 볼륨 컨트롤 기능도 갖추고 쾌적한 조작 감을 실현하고 있다. 주요 설계 특징을 보면 클래스 A회로에 의해 고 순도로 확고한 구동력을 갖추고 있다.
특제 커브 트레이서에 의한 분석과 리스닝 테스트를 통해 선별된 반도체 소자로 구성하는 디스크리트 회로 방식. 최대 허용 입력 9Vrms라는 빼어난 입력 헤드 룸을 비롯해 제로 피드백/피드 포워드 방식.
모든 재생 대역에 걸쳐 완전히 선형 입력/출력 임피던스를 들 수가 있으며 음질에 불리한 단계씩 감쇠기와 릴레이식 옵티컬식 볼륨 컨트롤에 비해 훨씬 뛰어난 고 정밀 출력 레벨 컨트롤을 갖추고 있다.
분리형 전원 공급 장치 구성이 전원 트랜스에서 부유 자기장 간섭을 셧아웃 시키며 낮은 임피던스에서 매우 안정된 본체 내장의 이중 규제 전원 회로 설계되어 있다. 시스템 내부에는 신호 전송을 위한 배선 재료를 일체 사용하지 않고 특성의 편차를 발생시키지 않는다.
지연식 스위치를 채용. 스위치 On시 출력 신호는 흐르지 않고 약 10초 동안 본 기기는 자기 진단을 실시하고 각 부분이 전체 상태가 되면 제어 회로가 출력을 시작한다. 특별한 디자인의 바이어스 회로에 의해 단시간 워밍업으로 신속하게 작동 온도에 도달 후 음색 변화를 초래하지 않는다.
시스템의 볼륨 레벨/음 소거 리모컨 기능을 장비(FM155-MkIIR)하고 있는 하이엔드급 라인단 프리앰플리파이어시스템이다. 모델 FM155-MkII(R)"과 입/출력 인터페이스에 RCA-RCA뿐만 아니라 XLR-RCA, RCA-XLR 등, 밸런스드, 언밸런스들을 불문하고 모든 기기와의 연결을 최적화하는 FM 어쿠스틱스 특제 정밀 인터페이스 기술(PIT)인터커넥트 케이블이 수많은 나열되어 있다.
또한 레졸루션시리즈는 "FM122MKII"포노 리니어 라이저도 라인업되어 "FM155-MkII (R)"과 조합하여 매우 정밀한 아날로그 디스크 재생을 실현하는 것을 가능하게하고 있다. 뛰어난 S/N비와 FM 어쿠스틱스 특유의 역동적인 동특성에 의해 자연스럽고 풍부한 음악성을 재현해주며 울트라 정밀 라인 스테이지 프리앰플리파이어 "FM155-MkII (R)".싱글 엔드 프리앰플리파이어로서 수준급 제품이다.
설계방식: 클래스 A 출력 증폭단 풀 디스크리트 회로로 구성 방식
게인:20.5dB
9V(최대입력레벨)
입력임피던스:100kΩ
출력임피던스:10Ω
소비전력: 10W
크기(WHD): 245 × 62 × 290mm
중량: 2.2kg
액세서리: AC-DC분리전원 FM105
리모컨(FM155-MkIIR)
