K : 9월3번째 신제품 페레이드
 이영동    | 2010·09·13 10:15 | HIT : 4,234

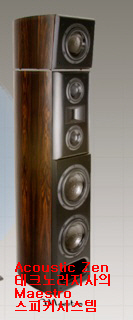

Acoustic Zen 테크노러지사의 Maestro 스피커시스템


미국 캘리포니아 주 센드아고에 위치해 있는 Acoustic Zen 테크노러지사는 설립자이자 엔지니어인 Robert Lee가 고성능의 오디오용 각종 케이블을 개발하기 시작 현재는 스피커시스템도 제작 소개하고 있다.
2010년도 신 모델로 개발한 모델 Maestro 스피커시스템은 트랜스미션 라인 설계의 4웨이 6유닛 구성 방식의 마루형. 사용유닛을 보게 되면 고음용 트위터는 혼 로드 디자인의 리본형이며 2개의 5“ 구경 중음용과 중저음용 8” 구경 그리고 저음용인 10“ 구경 2개 등 전부 6개로 되어 있다.
이중 2개의 5“ 구경 중음용은 고음용 트위터를 중앙에 두고 설계한 가상 동축 방식으로 되어 있으며 중저음용은 인클로저 상단에 부착 별도의 형식을 취해 제작되어 있음을 보여준다.
위상 반전 설계시스템으로 인클로저 Walnut Burl을 위시해 Mappa Burl, Rosewood 그리고 Ebony로 마감 처리되어 있다.

Maestro 스피커시스템 재원

설계방식:4웨이 6유닛 구성 트랜스미션 라인 설계 마루형
사용유닛: 고음용 트위터 2” 혼 로드 리본형, 중음용 5” 2개,
          중저음용 8”, 저음용 10” 2개
재생주파수대역: 20Hz-30khz(+/-3dB)
크로스오버:3rd order (Linkwitz/Riley)
임피던스: 6Ω
출력음압레벨: 87dB(1m)
크기(WHD: 381mm x1702mm x 457mm
중량:112kg
연락처: 858-487-1988

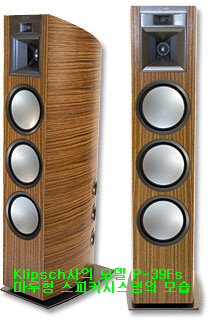

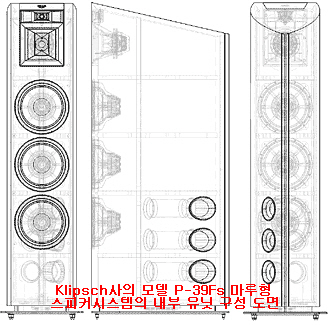

Klipsch사의 P-39Fs 마루형 스피커시스템


1946년에 설립되어 오늘날에 이르기까지 항상 최상의 고음질용 스피커시스템을 꾸준하게 개발해온 명문 메이커인 Klipsch사가 최근에 개발한 독특한 구성으로 제작된 하이엔드용 마루형 스피커시스템.
우선 인클로저의 외형을 자세히 살펴보자. 상단에 부착되어 있는 그레이 컬러와 부렉으로 만든 플라스틱 재질의 직사각형과 정사각형 혼은 웨이브 가이드(Wave-guide)가 부착되어 있다(Wave-guides, looking like fat phase plugs, stare out of the mid and high end horns)
사용 유닛을 보게 되면 0.75"(1.9cm)티타늄 진동판 고음용 트위터로 콤프레션 드라이버 매치로 방향 각도가 90° x 60°(Tractrix)으로 되어 있으며 이 고음 대역의 크로스 오버 주파수는 3200Hz로 설계되어 있다.
중음용 유닛은 4.5“ 구경 알루미늄 진동판 콤프레션 드라이버로 매치시켜 90° x 60°(Tractrix 혼)으로 되어 있으며 중음 대역의 크로스 오버 주파수는 500Hz로 되어 있다.
또한 저음용 우퍼는 9“ 구경의 알루미늄 재질로 독일 Rohacell사의 케플러 하이브리드 역 돔형 디자인 콘 저음용 우퍼 3개를 부착시켜 놓았다.
인클로저의 마감 처리는 Zebrawood 재질로 그리고 설계는 위상반전 트리풀 사이드 포트(Bass-reflex via triple side-firing ports)방식으로 인클로저 옆쪽에 3개의 포트가 설치되어 있다.
이 모델은 트리와이어드와 트리 앰핑(tri-wired/tri-amplified) 연결 방식으로 되어 있지만 바이 앰핑 연결시에는 2개 또는 3개 콘넥터가 있어야 한다. 시스템의 판매 가격은 한조에 미화 2만불.

P-39Fs 스피커시스템 재원

설계방식: 풀 레인지 설계 방식의 마루형
          위상반전 트리풀 사이드 포트(Bass-reflex via triple side-firing ports)
사용유닛: 0.75"(1.9cm)티타늄 진동판 고음용 트위터
          콤프레션 드라이버 매치
          방향각도:90° x 60°(Tractrix 혼부착)
          고음대역 크로스오버주파수: 3200Hz
          중음용 4.5“ 알루미늄 진동판 콤프레션 드라이버 매치 90° x 60°(Tractrix 혼)
          중음대역크로스어버주파수: 500Hz
          저음용 우퍼: 3개 9“알루미늄(Rohacell사 케플러 하이브리드 콘 저음용 우퍼)
재생주파수대역: 39Hz-24khz
출력음압레벨:99dB/W/m
임피던스:4Ω(2.9Ω min)
파워헨드링:400W
추천앰프출력: 50-1000W
마감: Zebrawood in Natural, Merlot or Espresso stain
크기(WxHxD): 12" x 56" x 24.75"
중량: 165 lbs.
판매가격: $20,000

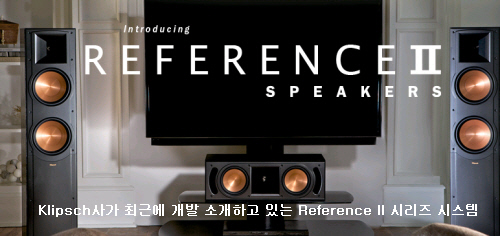

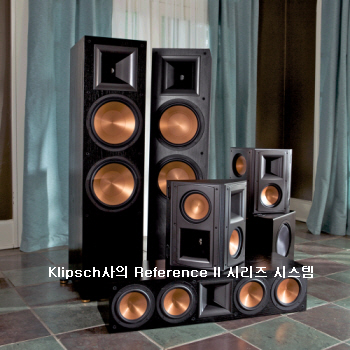

Klipsch사의 Reference II 시리즈 시스템


Klipsch사가 개발한 Reference II 시리즈 스피커시스템. 동사는 지금에 와서도 그들의 새로운 합리적 가격대의 Synergy Series 및 상위 라인 Reference II 시리즈를 발표했다(new reasonably-priced Synergy Series and upper line Reference II Series speakers).
광대역의 분산 서라운드 기술(WDST/Wide Dispersion Surround Technology)로 제작된 Synergy 시리즈로는 모델 F-30을 비롯해 F-20 그리고 F-10 마루형 들이 있다. 이 시리즈는 경량의 IMG 저음용 콘 재질 드라이버로 풍부한 저음 대역을 재생시켜 줄 수 있게 되어 있으며 동사가 새로 개발한 알루미늄 재질의 콤프레션 드라이버인 혼 타입의 Tractrix 고음용 트위터와 함께 디지털 사운드의 다이내믹한 음질을 듣게 해준다.
또한 Reference II 시리즈 스피커시스템은 티타늄 진동판 콤프레션(Titanium diaphragm compression) 드라이버와 특허인 Tractrix® 고음용 트위터, 역시 특허인 Cerametallic™  콘형 저음용 우퍼 그리고 위상 반전 디자인의 인클로저 등으로 제작되어 있다.
모델 RF-7 II을 위시해 RF-82 II, RF-62 II, RF-52 II 그리고 RF-42 II 등이 있다. 최신 오디오 음향 기술 개발로 설계되어 있다. 검정 컬러의 인클로저(black metallic finished baffles)로 마감시켜 만든 마루형.
혼 시스템 디자인 설계로 완성시켜 재생 음질의 정밀도와 선명도가 뛰어나며 높은 감도를 제공해 주고 있다. 참조: WDST is the no-compromise approach to surround speaker design because it provides maximum surround coverage and improved placement flexibility. All of the Reference II Series loudspeakers feature lightweight, rigid Cerametallic woofer cones to ensure tight musical bass response.
New Tractrix horn tweeters incorporate Linear Travel Suspension and titanium compression drivers, which work together to reduce distortion and provide an open, natural sound.
Synergy 시리즈로 모델 F-30과 F-20시스템의 제품 재원과 Reference II 시리즈 모델 RF-7 II과 RF-82 II, RF-62 II 시스템의 재원을 알아보자

Synergy F-30 시스템 재원

설계방식: 3유닛 구성 전면 위상반전 설계 마루형
사용유닛: 1"(2.54cm)알루미늄 진동판 콤프레션 고음용 드라이버
          방향각도:90° x 60°(Tractrix 혼부착)
          중저음용 8“ 2개, IMG 우퍼(방자형)
재생주파수대역: 35Hz-23khz(±3dB)
출력음압레벨:97.5dB/2.83V/1m
임피던스:8Ω
크로스오버주파수:1700Hz
파워헨드링:150W
크기(WxHxD): 241 x 1067 x 406mm
중량: 27.2kg
제작년도:2010년

Synergy F-20 시스템 재원

설계방식: 3유닛 구성 전면 위상반전 설계 마루형
사용유닛: 1"(2.54cm)알루미늄 진동판 콤프레션 고음용 드라이버
          방향각도:90° x 60°(Tractrix 혼부착)
          중저음용 6.5“ 2개, IMG 우퍼(방자형)
재생주파수대역: 38Hz-23khz(±3dB)
출력음압레벨:95.5dB/2.83V/1m
임피던스:8Ω
크로스오버주파수:1600Hz
파워헨드링:100W
크기(WxHxD): 203 x 991 x 381mm
중량: 20.4kg
제작년도:2010년
