K : 8월달 첫번째 신제품 페레이드
 이영동    | 2010·08·02 09:36 | HIT : 4,253

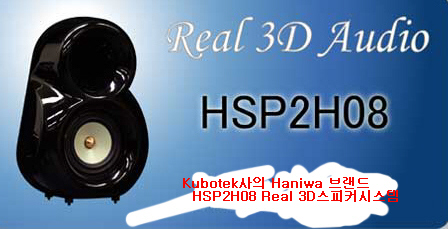

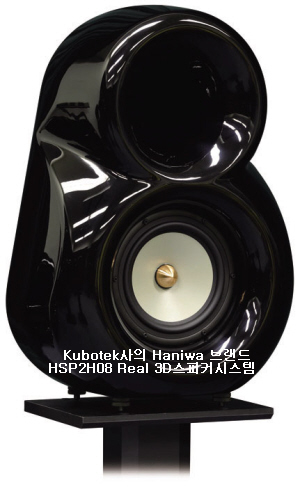

Kubotek사의 Haniwa 브랜드 HSP2H08 Real 3D시스템


일본 동경 간다(Kanda Izumicho, Chiyoda-Ku, Tokyo)에 위치해 있으면서 각종 기술 제품들을 꾸준하게 개발 소개하고 있는 Kubotek사가 Haniwa 브랜드로 개발 소개하고 있는  HSP2H08 Real 3D시스템.
이 시스템은 특수하게 설계한 HSP2H08 스피커시스템과 전용 채널 디바이딩 모델 HCHD03로 구성되어 있다. Kubotek사는 지난 5월22일(토)과 5월29일(토) 양 이틀간에 걸쳐 아키하바라에 위치해 있는 동사의 리스닝 스튜디오에서 감상 이벤트를 개최한 바 있다. 이 행사는 6월 초순경에 발매가 예정되어 있는 신제품 성능 시청회였다. Haniwa 브랜드로 출시되는 새로운 스피커 HSP2H08시스템은 2웨이 2유닛 구성 방식으로 사용 유닛은 중저음용에 8“ 구경을 그리고 고음용 트위터는 3.5” 콤프레션 드라이버로 되어 있다.
그리고 채널 디바이딩 시스템인 모델 HCHD03로 되어 있다. 이 시스템은 네트워크 방식을 채용하는 전통적인 스피커시스템으로 정확하게 제어하기 어려운 시간축의 특성을 나타내는 위상을 전용 채널 디바이딩을 사용 질감의 음질을 재생시켜 줄 수 있게 만든 기술이다. 즉 소프트에 녹음된 신호를 소리로서 충실하게 재생시켜 줄 수 있게 했을 뿐만 아니라 자연적으로 눈앞에 재현하는 "자연 상태"를 실현 했다고 한다.
위상 지연 없이 저역을 실현한 피드포워드 방식을 개발해서 크기에서 볼 수없는 빠르고 생생한 저음 재생을 가능하게 한 Real 3D 오디오를 재현하게 해준 시스템.

HSP2H08 스피커시스템 재원

유닛구성 : 2웨이 2유닛
사용유닛: 중저음역 8“ 구경, 고음용 3.5” 콤프레션 드라이버
크로스오버주파수: 600Hz
크기(WHD): 400(W) × 660(H) × 330(D)mm
중량: 40kg

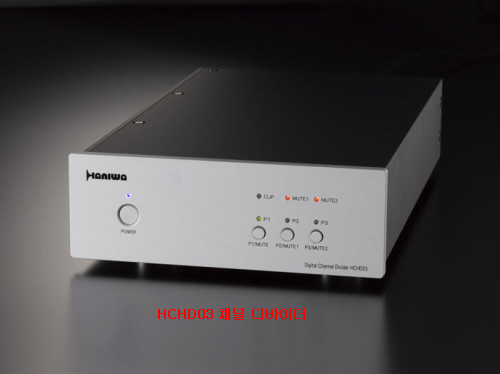

HCHD03 채널 디바이더 재원

설계방식:3d 채널 전용 디바이딩 시스템
아날로그입력: RCA 1계통
아날로그출력: RCA 2계통
FPDC단위 :주파수 영역의 이득 특성과 위상 특성을 동시에 보정
프리셋: 3 모드
크기: 223(W) × 83(H) × 370(D)mm
중량: 4.6kg
판매가격:¥2,500,000(전용 채널 디바이딩 HCHD03 포함)
연락처: TEL 03(5820)3921

Audio Research사의 40주년 기념
             레퍼런스 Anniversary 프리앰플리파이어시스템


미국 오디오 리서치사가 1970년 4월에 설립한 이래 진공관 소자를 사용 하이엔드 오디오 앰플리파이어시스템을 꾸준하게 개발해온 메이커가 설립 40주년 기념작으로 개발 소개하고 있는 모델 “Anniversary Edition Reference” 프리앰플리파이어시스템.
창사 40주년을 기념하여 한정 생산하는 제품. 채용된 모든 부품을 특주 품만을 사용했으며, 40년 동안의 진공관 앰프 회사의 노하우를 고스란히 담은 걸 작품. 특히, 전원을 넣으면 디스플레이 창에 Anniversary Edition Reference Preamplifier란 문구가 뜨면서 1970부터 숫자가 하나씩 올라가며 2010까지 카운트 업을 하는데, 이는 진공관의 예열이 끝나 음악을 들을 수 있다는 신호가 되기도 하지만, 오디오리서치가 40년 동안 롱런하고 있음과 동시에 그 시간 동안의 노하우의 집합체라는 암묵적인 메시지라고 할 수 있다.

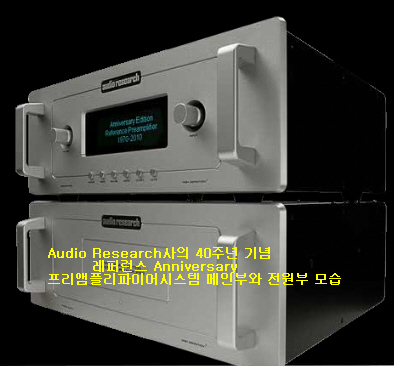

동사가 기술진의 혁신적인 노력과 노하우를 바탕으로 고성능을 갖춘 진정한 "40주년 기념 에디션”(true “Anniversary Edition.”)으로 사진에서 볼 수 있듯이 2개의 분리형으로 설계되어 있는 시스템.
즉 메인부와 전원부로 구성되어 있으며 듀얼 모노 파워서플라이(dual-mono power supply)구성 시스템. 분리형으로 각각 채널에 로/하이 전원용 트랜스포머(low and high voltage transformers for each channel)를 탑재해 놓고 있다.
순수한 클래스 A급 3극 증폭(pure Class-A triode) 제로 피드펙 방식(The audio circuit is what you would expect from Audio Research: all-tube, pure Class-A triode, with zero feedback.)으로 진공관 6550C와 6H30을 탑재해 사용하고 있다.
동사가 최초로 개발한 오디오 게인 회로는 듀얼 모노 그리고 진공관 6H30 triodes관을 각 채널에 4개씩 모두 8개를 사용하고 있다. 4개의 커스텀 제작의 Teflon® 커플링 콘덴서를 탑재 놓았다.(For the fist time, the audio gain circuit is dual-mono and uses eight 6H30 triodes, four in each channe. The first thing you will notice in the audio control chassis are four custom Teflon® coupling capacitors,
전면 패널에는 음량 조절 기능의 볼륨과 헨드링 노브가 부착되어 있으며 7계통 입력단은  CD을 위시해 튜너, 비디오, AUX 1, AUX 2, 프로세서,(XLR과 RCA 커넥터) 등이며 출력단은 3계통으로 메인 측에 2계통 그리고 1계통 테이프단(XLR과 RCA) 등이다.
터프론 바이패스 콘덴서는 메인 보드의 하단에 장착되어있으며 이외에도 분리형 IEC 전원 코드가 전원 공급을 위해 부착되어 있다. 40주년 기념 에디션은 단순히 최고의 오디오 앰플리파이어로서 엄격한 엔지니어링 노력에 의해 생산되는 시스템.
대역폭 전달의 용이성, 뮤지컬 역학, 저음의 깊이, 충격 및 제어, 음향의 크기와 이미지 등을 모두 갖춘 시스템으로 출시된다. 이 제품에 대한 자세한 동사의 원문을 참조해 주시기 바랍니다.
Six small aluminum buttons provide control functions for Power, Processor, BAL/SE, Mono, Invert, and Mute. Silver handles are standard. Black units are also available. Top covers for both chassis are smoked acrylic for optimal sonics and aesthetic appeal; black metal covers are optional at time of order at no additional cost.
When it is turned on, the vacuum-fluorescent display will read “Anniversary Edition Reference Preamplifier 1970-1971” and it will begin to count up, year by year, until it reads 1970-2010.
At the end of the cycle the display returns to normal, indicating volume, source, BAL/SE, and mute. As on other current Reference products, the display can be dimmed or turned off, with nine small pixels lit as a reminder that the unit is powered on.
Connectivity is typically flexible, with six sets of BAL/SE inputs provided, plus a unity- gain pass-through input. There are two pairs of BAL/SE main outputs along with a Monitor (record) output.
12-volt triggers are included for remote turn-on. Sonically, the Anniversary Edition is simply the best preamplifier ever produced by Audio Research in its 40 years of rigorous engineering effort.
In every sonically significant category – bandwidth, harmonic purity, ease of delivery, musical dynamics (both large and small), bass depth, impact and control, soundstage size and image specificity, delineation of the recording venue – music is rendered with a realness and vividness that is simply uncanny.
This is a preamplifier that will deliver goose bumps and command your attention in a way no other product has ever done. Words can only fall short of your own experience.
To understand how profound your listening to favorite recordings can really be, you must audition the Anniversary Edition. Prepare to be unhinged.

레퍼런스 Anniversary 프리앰플리파이어 재원

설계방식: Ref Anniversary 프리앰플리파이어
재생주파수대역: 0.2Hz-200khz(+0-3dB) (밸런스드 200kΩ 로드시)
디스토션: 0006% 이하(2V RMS 밸런스드 출력)
게인: 메인 출력(SE 또는 BAL 입력): 12dB(배런스드 출력)
입력임피던스:120KΩ(밸런스드), 600KΩ(SE)
출력임피던스: 600Ω(밸런스드), 300Ω(SE)
최대입력단: 20V(RMS/밸런스)(10V RMS SE)
출력단:2V RMS (1V RMS SE) 200KΩ 입력시)
        (최대 밸런스드 출력 가능:30V 이하 RMS(0.5% THD/1khz).
크로스토크:-80dB 또는 그이상(1khz때)
컨트롤볼륨: 104 스텝씩), 셀렉터입력선택. 푸쉬버튼
잡음: 1.7uV RMS( residual IHF weighted balanced equivalent input
      noise with volume at 1 (109dB below 2V RMS output.)
사용진공관: 6H30P 8개, dual triodes, 플러스 (2개) 6550C ,6H30P(전원부)
전원부:100-135VAC 60Hz (200-270VAC 50/60Hz) 220와트.
      스텐바이:0.8와트
크기: 480(W) x 178(H) x 394(D)mm, 헨들 38mm(전면)
중량: 13.25kg(오디오 새시부), 파워서플라이부 17.88kg

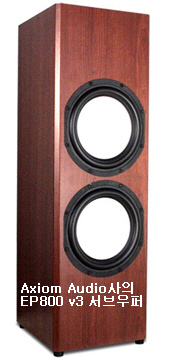

Axiom Audio사의 EP800 v3 서브우퍼시스템


캐나다 온타리오에 위치해 있으면서 각종 스피커시스템을 개발 꾸준하게 전 세계 하이파이 시장에 소개하고 있는 중진 메이커. 이번에 내놓은 모델 EP800시스템은 12“ 구경 저음용 우퍼 2개를 사용 설계된 밀폐 방식 서브우퍼시스템.

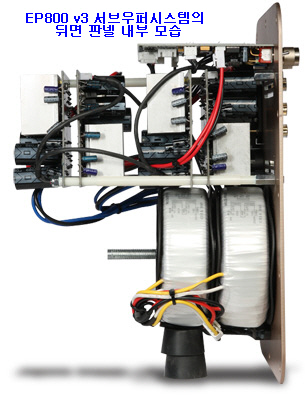

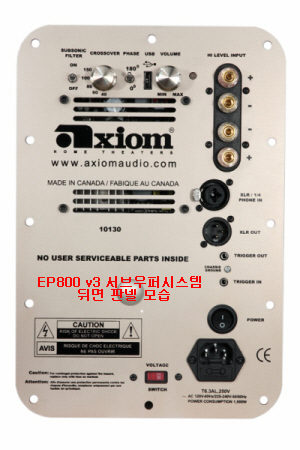

사진에서 볼 수 있듯이 심플한 캐비닛 디자인과 디지털 시그널 프로세서(DSP Controlled) 기능을 갖추고 있는 시스템. 라인 입출력 단자와 밸런스드 입출력 그리고 하이레벨 입력단 등을 갖추고 있다.

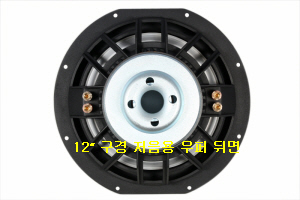

이 시스템의 설계 특징은 깊이 있는 풍부한 저음대역 재생으로 디지털 시그널 프로세서(Axiom’s definitive DSP) 기능을 탑재해 제작된 제품. 12“ 구경의 알루미늄 재질을 업급해 볼 수 있다.

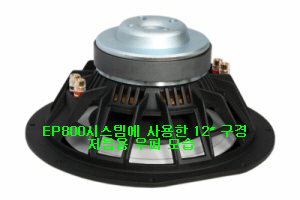

좀 더 설명해보면 대형 듀얼 보이스 코일로 만든 12“ 구경 알루미늄 드라이버 2개를 장착하고 있으며 800와트 출력의 앰플리파이어를 내장해 제작되어 있는 파워풀한 초저음용 액티브 설게 방식 스피커시스템.
동사를 설립한 수석 엔지니어인 Ian Colquhoun 작품. 일반적으로 인간이 청취 할 수 없는 13Hz 낮은 대역을 보다 부드럽고 스무스하게 재생 감동적인 저음 대역을 깊이 있게 느끼게 해준다.(subwoofer goes down to 13Hz (anechoic response), creating sound so deep you may not “hear” it in the conventional sense but you’ll sure as heck feel it!)
특히 이 시스템은 안방극장을 위한 DVD와 Blu-ray 기능 영화를 감상할 때 더욱더 감탄을 하게 된다고 설명하고 있다.

EP800 v3 서브우퍼시스템 재원

설계방식: 완전 밀폐형 초저음용 서브우퍼시스템
사용유닛: 12“ 구경 2개
RMS 앰플리파이어출력:800와트
크로스오버조정(Crossover Adjust):40-150
페이즈:  0과180
서브소닉필터: on 상태(20Hz), Off 상태(12Hz)
Anechoic Resp: +/-1dB 13-150Hz
Anechoic Resp: +/-3dB 12-150Hz
최상SPL Anechoic: 114dB
최상 SPL(거실에서) 125dB
크기(HWD): 1156 x 381 x 432mm
중량: 49.9kg(한개)
연락처:(866) 244-8796, (705) 635-3090

Chord Electronics사의 CPA3000 프리앰플리파이어


영국 Chord Electronics사는 전 세계적으로 널리 이름이 알려진 하이엔드 오디오시스템 제조 메이커로 특히 디지털 회로 그리고 독특한 외형 디자인 등에서 각광을 받고 있는 회사로 유명하다.
동사가 개발 소개한바 있는 CPA 3000 프리앰플리파이어시스템은 동사의 새로운 차세대의 제품으로 각광을 받고 있는 고음질 회로 구성 시스템이다. 이미 동사가 내놓은 하이엔드 모델인 CPA5000 레퍼런스 시스템의 축소판이라고 볼 수 있는 시스템.
밸런스와 언밸런스 모든 단자를 갖추고 있는 시스템으로 특징은 노이즈 플로어 성능 고주파 스위치 모드 전원 공급 장치 및 초저 잡음 회로를 갖추고 있다.(high frequency switch mode power supply and ultra low noise circuitry to give the very best noise floor performance)

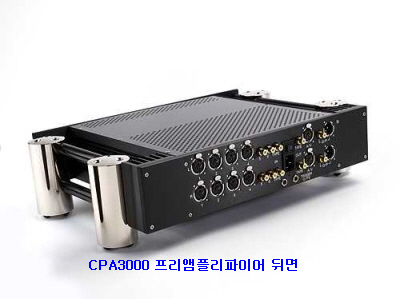

4조의 밸런스드 XLR 입력단을 위시해 추가로 언밸런스를 위한 RCA 입력단 등이 준비되어 있다. 이외에도 테이프 재생과 녹음 등 소스 연결이 가능한 싱글 테이프 루프(single tape loop) 기능이 있다.
전면 패널에는 닉켈 도금 알루미늄 재질로 만든 라운드 타입의 컨트롤이 부착되어 있으며
원격 기능인 리모트 컨트롤로 조정 사용하기 편리하게 되어 있다. 또한 대형 진공 형광 디스플레이가 부착되어 있다.
신호 감지 기능은 정확하게 VU미터로 대체되어 있으며 모두 신호를 감지하고 정확한 입력 레벨을 제공해 주고 있다. 수준급 하이 레벨용 프리앰플리파이어시스템으로 손색없는 고음질을 설계가 특징.

CPA3000 프리앰플리파이어 재원

설계방식: 프리앰플리파이어
언밸런스입력단: 라인 5, 라인 6. 테이프 1, RCA 포노 3조(터프론 재질로
                만든 금도금 RCA 포노단자
밸런스입력단: 라인1-라인 4. 3핀 female 한조, Neutrik XLR 입력단
출력단 1한조, 3핀 male Neutrik XLR 출력단
AV 바이패스 입력단 1 x female한조 3핀 Neutrik XLR 입력단
인터모듀레인션 디스토션(Intermodulation Distortion): -100dB(모든신호입력시)
SN비:-93dB(모든 입력)
재생주파수대: 2.5Hz–200khz(-3dB)
노말게인: Fixed(1.1)
THD: 0.002%(20Hz–20Khz)
채널분리도:10Hz(90dB),1khz(90dB),10khz(90dB), 20khz(85dB)
채널밸런스: 0.01dB
입력임피던스: 언밸런스 47kΩ, 밸런스드 94kΩ
출력임피던스: 100Ω
출력어프셋(Offset): 0mV(좌우채널)
최대입력전압:10Vrms(밸런스드) 5Vrms(언밸런스드)
최대출력전압:15Vrms(밸런스드) 7.5Vrms(언밸런스드)
Potentiometer Performance: 0dB 0.5dB, -20dB 0.2dB, -60dB 0.24dB
                             (13 secs for full travel )
크기: 420(W) x 88(H) x 355(D)mm
중량: 10Kg
