AV앰프 : 화제의 AV용 앰플리파이어
 이영동    | 2009·10·17 19:33 | HIT : 4,289

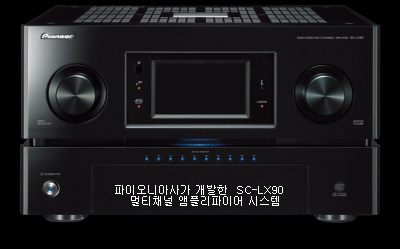

파이오니아사의 SC-LX90 멀티채널 앰플리파이어

일본 파이오니아사가 개발 소개하고 있는 모델 SC-LX90시스템은 독자적인 클래스 D 증폭 방식 설계의 안방극장용 시스템. 다이렉트 에너지 HD앰플리파이어시스템으로 1400와트 동시 출력이라고 하는 획기적인 고 출력을 실현한 시스템.
제품의 설계 특징을 살펴보면 두 개의 앰플리파이어가 완전 분리되어 있는 구조로 상단부에는 프리앰플리파이어 첨단 기능과 하단에는 멀리 채널 파워앰플리파이어로 중량급 모습을 보여주고 있다.
10채널 구성인 다채널 설계 구성 앰플리파이어로서 1400와트라는 동시 대 출력을 낼 수 있게 만든 독자적인 다중 귀환 방식으로 다이렉트 에너지 HD(High fidelity class D) 디지털 증폭 앰플리파이어시스템.

설계이념


이 모델은 프리앰플리파이어와 파워앰플리파이어부를 완전 분리시켜 설계되어 있는 시스템으로 그라운드를 최적화한 절연 방식의 이중 구조 새시로 되어있고 각 기능은 블록 마다 깨끗한 전원 공급을 실현해 줄 수 있게 만든 완전 독립 전원 공급 설계로 되어 있다.
고성능 3디지털 시그널 프로세서(DSP)에 의한 고정밀도 32비트 3디지털 코어 엔진을 탑재해 놓았다. 특히 차세대 광디스크의 포맷에 대응한 최신의 돌비 True HD와 DTS-HD마스터 오디오 대응 디코더 기능 탑재형.

파이오니아사의 독자적인 스피커 위상 보정 기술인 “풀 밴드・페이즈 컨트롤” 기능을 갖춰놓고 있다. 아날로그 A/AB 클래스 증폭 방식으로 첨단 안방극장 기능의 THX 최고 규격인 THX Ultra 2 Plus에 대응한 클래스 D 앰플리파이어를 실현해 준 시스템.
이외에도 멀티채널 재생 환경을 실현 스피커 설정을 자동으로 실시하는 Advanced MCACC 시스템이며 소니사의 특허인 Deep Color, "x.v.Color", KURO LINK에도 대응한 최신의 풀 디지털 전송을 실현하는 HDMI 기능 등을 탑재해 놓았다.

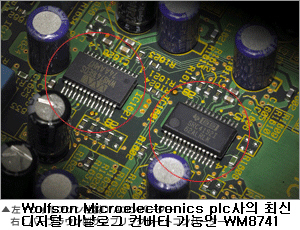

또한 Wolfson Microelectronics plc사의 최신 디지털 아날로그 컨버터 기능인 WM8741을 채용했으며 고성능 “디지털 비디오 변환 장치”는 LAN에 접속해 가정 내 네트워크 환경 상에서의 PC음원이나 AV콘텐츠를 즐길 수 있는 “Home Media Gallery 기능도 있다.
수준급 설계의 프로용 시스템으로 체감할 수 있는 사운드를 재현하기 위해서 멀티 채널앰플리파이어에 요구되는 것은 무엇일까! 파이오니아사는 지금까지의 어프로치로서 프로 스튜디오 모니터링의 수법(MCACC)과 독자적인 페이즈 컨트롤 기술을 채용 재생 환경에서 최선의 여러 가지 방식을 개발 재현하는 것을 가능하게 해왔다.

그러나 그것만으로는 멀티채널 앰플리파이어의 가장 기본적인 성능인 전 채널 동시 구동 방식 능력에 대한 과제를 완전하게 해결 할 수는 없었다. 왜냐하면 종래의 아날로그 A/AB클래스 증폭 방식 기술에서는 한정된 새시 공간에서 출력을 높이려고 하면 방열 설계의 한계가 문제가 되었다.

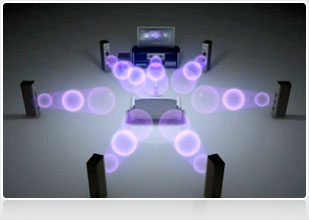

9.2 채널 서라운드 얼 레이 설계 방식

동사는 독자적으로 class D 증폭 설계를 도입한 “다이렉트 에너지 HD앰플리파이어”로서 좁은 공간의 새시로 10채널의 1400와트라는 동시 출력 기능을 갖춘 획기적인 고출력을 실현한 제품이다.
즉 마스터 사운드의 감동을 있는 그대로에 재현한 “Advanced multi-channel stereo phonic” 시스템 기능으로 전에 없는 사운드의 영역으로 새로운 진화를 이루어 놓은 것이다.
특히 아날로그 A/AB 클래스 증폭 방식의 한계를 넘는 성능을 class D라고 하는 새로운 수법을 도입하는 것으로 가능하게 했다.

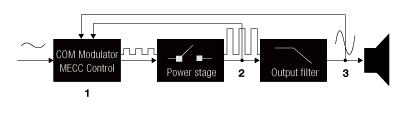

동사는 고음질 고 능률화를 위한 독자적인 “advanced 다이렉트 에너지 디자인” 개발로 종래의 class D 앰플리파이어 특유의 일그러짐이나 고주파 노이즈의 발생을 억제하는 다중 귀환 기술을 채용한 앰플리파이어 개발에 나선 것이다.

이를 위해 덴마크 Bang& Olufsen사가 개발한 ICEpower에 동사의 오디오 기술과 노하우를 투입 독자적인 레퍼런스급 class D 앰플리파이어인 “다이렉트 에너지 HD(High fidelity class D)를 공동 개발하게 된다.
이 제품은 최신의 멀티채널 디지털 콘텐츠에 대응한 고역주파수대역으로의 응답성 개선과 함께 앞서서도 언급한바와 같이 1400와트라는 경이적인 동시 출력을 가능하게 하는 하이 파워로서 고급 아날로그 A/ AB클래스 앰플리파이어의 성능에 필적하는 저 왜율 0.005%를 실현해 줄 수 있게 했다.

안방극장 THX 기능 인증 규격 탑재형

이 모델에는 안방극장 첨단 기능인 중 THX 최고 규격인 THX Ultra2 Plus에 대응하는 class D 앰플리파이어로서 사용 할 수 있게 되어 있다. 또한 고출력용 앰플리파이어로서 대형 히트 싱크가 필요치 않게 만든 것도 특징이다.

이로서 “다이렉트 에너지 HD앰플리파이어의 메리트를 최대한으로 살리는 혁신적 파워업 모듈 설계로 가능하게 된 것이다. 전 원부를 비롯해 파워 소자, 스피커 터미널 등을 동일 새시에 최적 배치한 방식으로 에너지 로드 루프를 최소화해 종래의 것보다 약 1/10에 해당되는 소형화를 실현해 줄 수 있게 된 것이다.
여기에 복조 필터에 카본 코아 코일과 메타라이즈드 폴리프로필렌 콘덴서 채용을 시작해 스피커 릴레이나 기판의 선정 등 고음질을 위한 신뢰성 부품 사용으로 제품 설계가 가능하게된 것 이라고 한다.
홈 시스템의 기본이 되는 7.1채널이나 5.1채널 설정은 물론 최신의 극장 같은 서라운드 시스템의 구축이 가능한 9.2채널 “환경 어레이” 여기에 5채널 모든 기능을 바이앰플리파이어로서 사용 할 수 있다.

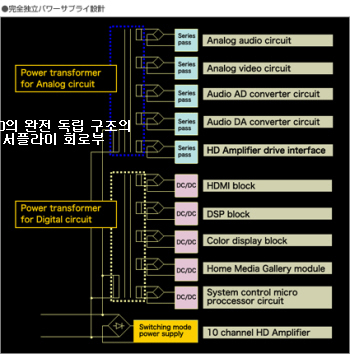

완전 독립 구조의 파워 서플라이 설계

고음질 재생하는 “5.2채널” 최대 “7.2채널”까지의 고음질의 환경 재생이 가능한 “7.2채널” 프런트 바이앰플리파이어라고 한 고음질의 바이앰플리파이어 접속도 가능하게 설계되어 있다.
또한 멀티 존 접속이나 메인 룸과 같은 소스를 스테레오 재생할 수 있는 “스피커 B접속” 등 다양한 용도에도 대응해 10채널 앰플리파이어만이 가능한 퍼포먼스를 살린 다채로운 사용이 가능하게 되어 있다.
프리앰플리파이어와 분리형 앰플리파이어의 메리트를 동시에 실현해 줄 수 있게 되어 있으며 지금까지의 멀티채널 프리메인 앰플리파이어의 상식을 뒤집는 혁신적인 구조를 신개발의 앰플리파이어 모듈을 채용 실현해 줄 수 있게 했다.

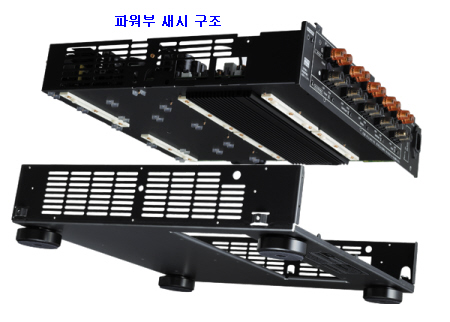

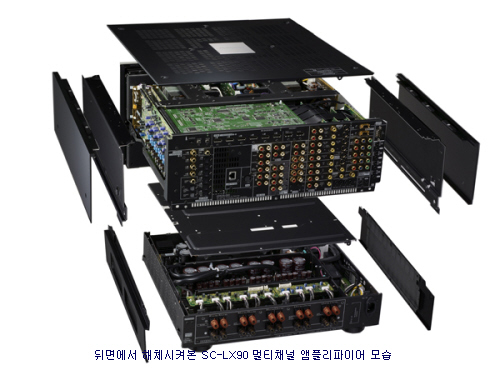

특히 프리부와 파워 부를 한 새시 안에 설치해 놓았을 경우 신호 간섭 현상이 일어날 수 있게 되는데 이를 위해 특수 강판을 사용 상하 2단에 완전하게 분리화 시켜준 혁신적인 구조를 사용하고 있다. 특히 하이 커 본 주철에 의한 TAOC제 전용 절연체를 채용하여 철저한 고음질화를 도모하고 있다.

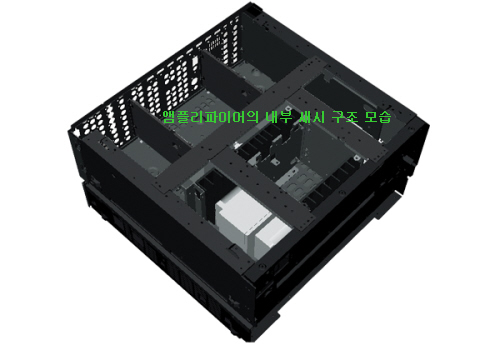

메인새시의 안쪽에는 파워업 전용 새시를 특수한 인 레이타를 개입시켜 체결하는 것으로써 프리부와 파워 부를 전기적으로 분리 “울트라짓트 세퍼레이트 컨스트럭션” 구조로 설계했으며 각 파트의 최적인 그라운드 설계를 완벽하게 갖추고 있다.
즉 완전 분리형 설계의 앰플리파이어 같은 구성과 성능, 고음질 재생을 실현하고 있으며 종래의 3 차원 스페이스 프레임의 구조를 한층 더 강화시켜 놓은 새시 소재로 모두 방수성・방열성이 높은 1.6mm 두께의 흑색 강판으로 강성을 갖게 해놓았다.
여기에 전원을 시작해 아날로그 비디오, 아날로그 오디오, 디지털 오디오 등, 기능 블록 마다 프레임으로 분리해 상호 간섭을 철저하게 방지 동작 특성을 향상시켜 놓았고 미세한 소리의 뉘앙스까지 정확하게 표현할 수 있게 제작되어 있다.

SC-LX90 멀티채널 앰플리파이어 재원


설계방식:10채널 멀티채널 다이렉트 에너지 HD
출력: 140 x 10채널(20Hz~20khz)
      프런트: 200W+200W, 센터:200W+200W,
      서라운드:200W+200W, 서라운드 백: 200W+200W
T.H.D: 0.05%(8Ω)
재생주파수대역: 20Hz~20khz

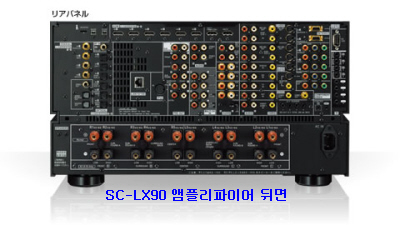

AV입력:8계통, 출력: REC 1계통/모니터 출력 1계통
오디오입력(포노입력) 55P통(1계통 MM,)REC 2계통
멀티채널입력: 7.1채널
오디오프리아웃: 10.2 채널
S비디오입력: 3계통, 출력REC 2계통/모니터 출력 1계통
컴포넌트비디오:(1080p대응) 입력 3계통, 모니터 출력ー출력 1계통/소스 2계통
D5(1080p대응) 입력 2계통
디지털(광/동축) 입력 7계통/4계통, 출력 2계통/1계통
HDMI™ 단자: 입력 6계통, 출력 2계통
I. LINK 단자 2계통
USB 입력단자: 1계통(Type A Ver2.0 High Speed)
LAN단자: 1계통(10 BASE-T/100BASE-TX)
iPod 전용입력단자 1계통(접속케이블)
멀티소스 대응 오디오 출력, 영상출력/콤포넌트 비디오 출력
콘트롤용단자: IR단자 입력 4계통, 출력 4계통
12V 트리 걸 출력 4계통
RS232C: 1개
SR단자:  입력 1계통, 출력 1계통(SR+대응)
비디오 컨버터 HDMI™ 출력대응, I/P변환, 비디오스켈러, 화잘 조정기능
AV기능: THX 규격 Ultra2 Plus, WMA9 Pro, TrueHD, 돌비 디지털 EX, 돌비프로로직Ⅱx
         DTS: DTS-HD 마스터 오디오, DTS-HD하이레저레션 오디오,
         DTS EXPRESS、DTS/ES、DTS Neo:6, MPEG-2 AAC,
         ADVANCED SURROUND 무드
소비전원: 550W
크기: 440mm(W)× 247mm(H)×479mm(D)
중량:35.5kg
