AV앰프 : 화제의 AV 서라운드 프리앰플리파이어
 이영동    | 2009·03·26 15:20 | HIT : 4,417
화제의 AV 서라운드 프리앰플리파이어

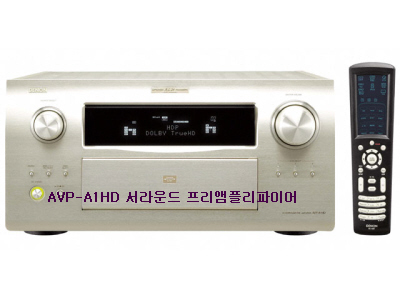

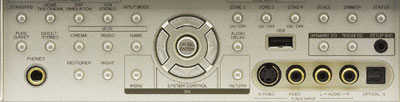

데논사의 AVP-A1HD 서라운드 프리앰플리파이어

일본 Denon사가 새로 개발 소개하고 있는 AV기능 서라운드 프로세서 기능의 프리앰플리파이어 시스템. 모델 AVP-A1HD시스템은 기존의 홈 시어다 기능을 갖춘 제품과는 또 다른 첨단 기능을 갖춰 설계되어 있는 최신 버전 시스템.
언밸런스와 밸런스 그리고 포노부 등을 모두 갖쳐놓은 프리앰플리파이어 시스템. 동사가 이 제품을 개발 소개한 설명에 의할 것 같으면 고성능을 추구한 새로운 기술인 D.D.S.C(Dynamic Discrete Surround Circuit)-HD은 안방극장에 재현을 최대한대로 발휘해 줄 수 있게 한 전용 회로 설계 구성 방식이다.

고 음질 홈 시어다 전용 회로 D.D.S.C-HD

즉 D.D.S.C 회로 방식은 차세대 HD(High Density:고밀도) 컨텐츠로 디바이스의 진화를 근거로 해서 전 채널 밸런스 출력 대응의 풍부하고 윤택한 초단 프리앰플리파이어 출력으로부터 다이내믹한 사운드 재생에 전에 없는 음장 감을 갖게 설계된 시스템.
즉 D.D.S.C 디지털 회로는 서라운드 재생을 위해서 필요한 신호 처리 회로를 하나하나의 블록에 독립시켜 개개의 블록에는 고성능 전용 회로를 이용해 완전 분리화 시켜 전 채널 동등한 리스폰스과  같은 성능을 갖게 한 기존의 설계 방식과는 다른 구성 시스템이다.

최신형 32비트 플로팅 포인트 타입 DSP를 3개 탑재형

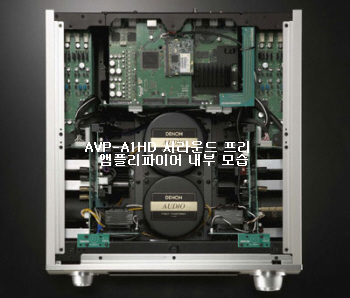

이 제품의 내부 회로를 보게 되면 디코더부에는 고성능 DSP 3기를 탑재한 최신형 DSP를 채용해 놓고 있다, 전체적으로 신호 처리 능력이 비약적으로 높아졌으며 복잡한 신호 처리, 하이 스피드 신호에 대해서도 여유를 가지고 대응, 보다 완성도의 높은 서라운드 신호 처리를 실현해 주게끔 설계되어 있다.

마스터 클락 디자인

고 정밀의 디지털 아날로그 컨버터를 실현하기 위해, 마스터 클락의 순도를 높이는 여러 가지 방식을 사용하고 있다. 고강성의 다층 기판을 사용해 전원과 그라운드 전위의 안정화를 도모해 주고 있다.
또한 FPGA 디바이스(회로도 참조)를 이용해 배선을 최단화/최적화 시켜 더욱 디지털 아날로그 컨버터 기능에서 고정밀도 PLL를 이용한 마스터 클락 재생성을 실시하는 일에 의해 잔류 지터를 최소한으로 억제해 음상의 윤곽도 선명한 고음질 재생을 할 수 있게 구성시켜 놓고 있다.

디지털 오디오 디바이스와 앞선 AL24 멀티채널
(Advanced AL24 Multi channel)

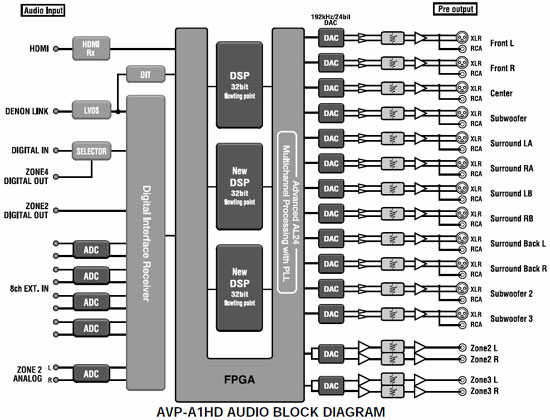

이 시스템은 192khz/24비트 고성능 디지털 아날로그 컨버터 기능을 탑재해 디지털 디바이스를 제어해 줄 수 있게 했고 고속 신호 처리를 하는 대용량의 FPGA를 채용하는 등 수준급 회로를 탑재해 설계 더욱 향상된 성능을 보여주고 있는 시스템이다.
또한 동사의 하이파이 사운드 오디오 회로인 AL24 프로세싱 플러스(AL 24 Processing Plus)를 전 채널에 탑재해 놓고 있다. 이 기술은 종래의 기술인 “AL 24 Processing Plus”의 데이터를 개선시켜 디지털 시그널 프로세서나 FPGA 대용량 연산 처리 디바이스를 이용
한 독자적인 기술이다.
즉 알고리즘에 의해 시간 축상에서의 데이터를 보강시켜 주고 업버젼 콘버터·샘플링에 의해, 오리지널 데이터를 손실 없이 자연스러운 신호 처리를 해 줄 수 있게 한 방식이다.

HD오디오기능

Dolby True HD, DTS-HD Master Audi에 대응(HDMI ver1.3a)

블루레이 디스크 등의 로스 레스 압축 음성 포맷의 Dolby True HD나 DTS-HD 마스터 오디오(Master Audio), 그 외 Dolby Digital Plus나 DTS-HD High Resolution Audio 등 최신 디지털 음성 포맷에 대응한 디코더를 탑재하고 있다.

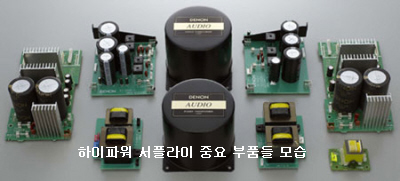

고성능 파워 서플라이 탑재형

(High Current Power Supply)

스피커시스템의 드라이브 능력을 안이 하게 파워 업에 요구하는 것이 아니라 전단의 프리부에서 이상적인 드라이브 능력을 가진 출력을 구성할 수 있도록, 파워 업 같은 수준의 독립 전원을 갖춘 프리부를 장비하고 있다.
즉  다양한 회로를 탑재해 설계되고 있는 AV기능 프리앰플리파이어에서 각 회로의 능력을 최대한으로 발휘해 주려면 우선 전원에 의한 전기적 상호 간섭을 배제하는 것이 필요하다. 모델 AVP-A1HD에서는 전원 회로 설계는 용도별로 독립된 트랜스포머 7개를 탑재해 놓고 있다.

이중 2개는 XLR 밸런스 출력 전용과 오디오 전용의 토로이달형이 있으며 각 트랜스포머는 2차측 코일부도 기능 블록 별로 분리시켜 각각 안정화된 전원 회로에 전원 공급을 해 줄 수 있게 되어 있다.
출력부를 지탱하는 고음 질용 토로이달 트랜스포머는 중앙에 2개를 탑재시켜 놓았으며 대용량급 콘덴서 및 컨트롤도 별도로 전원 트랜스포머를 갖춰놓고 있다.

밸런스 설계의·프리 출력부

AV앰플리파이어의 분리화 회로 구성은 해당 프리의 출력부 설계 구성에서 보다 고 성능을
보여주고 있다. 즉 입력단 직후의 버퍼 앰플리파이어는 고품위의 디스크리트 구성 앰플리파이어로 전 채널에 채용해 놓았다.
또한 XLR 밸런스 출력 회로는 전원에 전용 토로이달 트랜스포머를 채용 L측, R측 독립 코일·독립 전원을 채용하는 등, 파워업 측에 부담을 주지 않는 이상적 구성을 보여주고 있다.

다이렉트 메카니컬 그라운드

(direct mechanical ground)

진동이 음질에 주는 영향을 철저히 배제 시켜 주기위해 방진 구조를 개선시켜 주기위해 진동의 발생원인 파워 트랜스포머를 섀시 바닥에 고정시켜 부착시켜 놓았다. 또한 히트 싱크도 같은 방식으로 설치 이로서 파워 트랜스포머 등이 다른 진동원과의 간섭을 최대한 억제 시켜 외부 및 ·내부 진동의 영향을 효과적으로 배제하는 방식으로 설계되어 있다.

가변 게인 볼륨과 프리앰플리파이어

높은 다이내믹 레인지와 낮은 찌그러짐 등을 컨트롤 해줄 수 있게 설계된 고내압(高耐圧)용
프로세서 구성의 가변 게인 볼륨을 전 채널에 채용하고 있다. 출력 레벨에 따라 프리앰플리파이어의 게인을 가변하는 것으로써, 실사용 영역에서의 신호 대 잡음비(S/N)를 큰 폭으로 개선. 가변폭도-80dB에서+18dB 범위 내에서 0.5dB(스텝씩)보다 섬세한 조정이 가능하게 되어 있다.
저 잡음 설계의 고성능 A급 증폭 방식 프리앰플리파이어로서 잡음이 적은 FET를 입력 회로에 채용해 가변 게인 볼륨을 DC 레벨에 직결하는 방식으로 저 잡음 화와 풍부한 저역의 재생을 실현해 줄 수 있게 했다.

최단 회로 보드

오디오/비디오 재생 기능의 앰플리파이어에서의 내부 회로 설계는 보다 깨끗한 신호 흐름을 위해 심플한 신호 경로를 볼 수 있는데 이 제품에서도 최소한의 경로로 설계 각 회로에 있어서의 신호의 열화를 최대한으로 막고 있다. 이를 위해 회로 블록 마다 분리시켜 놓은 독립 기판 구성으로 되어 있다.

Denon Link 3rd 장비

Denon Link는 고속 전송 소자를 사용한 밸런스 전송용으로 신호 열화가 적은 고속·고품위인 리얼 타임(real time) 디지털 전송을 가능하게 하는 지터레스(jitterless) 디지털·인터페이스로 PCM 192KHz/24비트의 디지털 입력 신호나 DVD-Audio 신호 또는 SACD 등의 고음질 소스의 멀티채널 신호도 직접 DVD 플레이어로부터 디지털 입력시켜 줄 수 있게 한 것이다.

Compressed Audio Restorer

이 기능은 인터넷으로부터 다운로드 되거나 디지털-오디오 플레이어용으로 압축된 음성 파일(음원)에 대해, 압축에 의해서 없어진 음성 정보를 보강시켜 소리의 토털 밸런스를 유지시켜 줄 수 있게 한 기능으로 저역의 강력함이나 고역의 섬세함 등을 충실하게 재생하는 동사의 오리지널 오디오 기술이다.

음악을 고음질로 즐기는 퓨어(Pure) 다이렉트 모드

순수한 음악을 철저한 고음 질로 즐기는 것이 가능한 퓨어 다이렉트 모드를 탑재하고 있다. 퓨어(Pure) 다이렉트 모드를 선택하면, FL관을 소등해, 선택 시점에서 미사용이 되고 있는 회로를 자동적으로 차단하게 해준다.
또한 비디오 회로나 디지털 회로의 전원도 차단하는 것이 가능하며 보다 고음질의 재생을 즐길 수 있게 해준 기능이다.

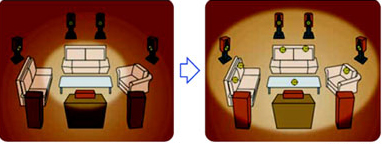

9 종류의 Denon 오리지널 환경 모드를 탑재

슈퍼 스타디움(super Stadium)
락 아레나(Rock Arena)
재즈 클럽(Jazz Club)
클래식 콘서트(classic concert)
영화 (Move)
matrix
비디오 게임(Video Game)
와이드 스크린(Wide Screen)
7채널 stereo night
7 채널 스테레오 야간 등 소 음량으로 듣는 경우의 나이트 모드 탑재 효과를 미만, 표준, 강과 3 단계에 조정할 수 있게 되어 있다)

THX Ultra 2 기능

홈 시어다 기능인 AC 5.1을 위시해 DTS-ES나 돌비 디지털-EX 등의 신호처리에 THX 프로세싱 처리를 가능한 첨단 기능을 탑재해 놓고 있어 영화관에서의 재생 시스템과 같은 음향효과를 가정용에서 재현해 주게 해준다.
“THX Ultra 2 Cinema 모드”나 “THX Music 모드”, “THX games 모드” 등의 다양한 각종 첨단 모드의 활용으로, 한 층 실제감 넘치는 음장을 재현시켜 주게 한다.

금도금 단자와 고 음질 부품 탑재

HD Video Circuit

HDMI(Ver.1.3a、Deep Color、High Bit-rate Audio 출력 대응 장비

1080p 영상 신호의 입출력에 대응한 최신의 인터페이스를 장비하고 있다. 즉 입력 6계통과 출력 2계통 등을 갖쳐놓고 있고 30비트/36비트 x.v Color에 대응하고 있다. 음성 신호는 멀티채널 리니어 PCM과 Dolby True HD, DTS­HD Mater Audio 등의 음성 포맷에 대응하고 있다. 영상과 음성의 차이를 자동적으로 보정하는 오트립 싱크 기능에 대응하고 있다. (x.v. Color는 소니 주식회사의 등록상표)

HDMI 입출력 기판,  HDMI 출력 2계통 장비

HDMI 출력은 2계통 장비해 동시에 출력하는 것이 가능하다. 1계통을 프로젝터에 1계통은 대화면 TV로 상시 접속하는 것이 가능하다.

고속·고정밀도 216KHz/12비트 비디오 DA컨버터

미세한 레벨의 영상 신호의 재현성을 높여 원 화상에 가까운 고 정밀 영상을 재현해 주게 한다. 또한 NSV(노이즈·시프트·비디오) 기술에 의해 비디오 신호의 신호대 잡음비(S/N)를 개선해, 영상 신호의 리니어를 높이고 있다.

I/P&Scaler

고급 DVD플레이어 DVD-A1XVA로 채용되어 실적·정평 있는 고성능 10비트 I/P 변환 장치“Realta”를 탑재하고 있다. 10비트 연산을 실현한 프로세싱은 픽셀 단위로 고속이고 정확하게 규칙성을 검지해 높은 I/P(인터레이스/프로그레시브) 변환을 실시한다.

또한 “Realta”는 HDMI 1080p 출력도 가능하게 하는 고성능 비디오 스켈러-라고 해도 기능하다. 또한 일반적인 IP 변환시에 생기기 쉬운 톱니 모양 감을 억제해 매끈하고 원활한 충실한 영상을 재현해 주게 한다.
DVD에 색 차이 신호로 기록된 비디오 신호를 RGB 형식에서 출력할 때에도, 해상도에 따라 최적인 변환 처리를 해 줄 수 있게 한다.


AVP-A1HD 서라운드 프리앰플리파이어 재원

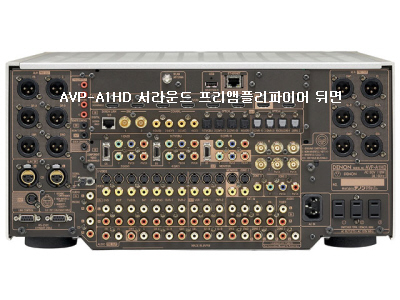

입출력단자
     오디오계
          오디오입력단자: RCA(2채널용) 11계통, XLR(2채널용) 1계통,
           8 채널 외부입력: 1계통
           광 디지털: 입력 5계통
           디지털입력: 4계통(BNC 디지털입력 2계통)
            Denon Link 1계통
            USB단자 :2계통

오디오출력단자

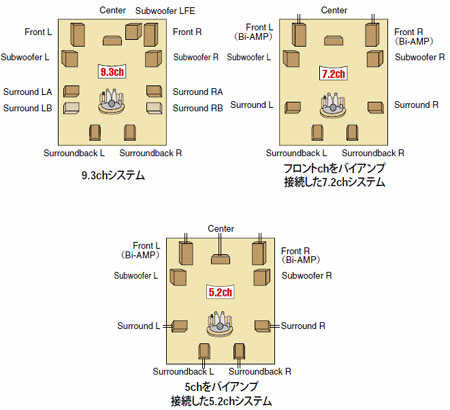

      16채널 프리아웃:1계통
,      XLR 12채널 프리아웃: 1계통
       랙 아웃: 3계통
      광 디지털출력: 4계통

     비디오계
          HDMI 입력(디지털오디오입력포함): 6계통
          컴포넌트입력:6계통(BNC:1, RCA:3, RCA 또는 D5:2)
,         콤포짓트(composite) 입력:8계통, S 비디오 입력: 8계통
HDMI 출력(디지털오디오출력포함):2계통
         컴포넌트출력:3계통(BNC: 1, RCA:1, RCA 또는D5:1),
         콤포짓트(composite) 출력:6계통
         S비디오출력: 5계통
(같은 계통에 있어서의 RCA 컴포넌트와 D5컴포넌트의 병용은 할 수 없다)

컨트롤 단자계
         Ethernet 단자: 1계통, 토크컨트롤 단자: 1계통, RS 232C:2계통,
         트리거출력:4계통, 리모트 컨트롤 단자(IN 1, OUT 1)
         무선로드안테나: 1계통, 링크 컨트롤(OUT1)

설계방식:AV 서라운드 프리앰플리파이어
재생주파수특성: 10Hz~100khz(+1,-3dB, 다이렉트 모드시)
입력감도: 200mV/47kΩ(RCA), 400mV/100kΩ(XLR)
S/N비: 102dB(JIS-A, 다이렉트 모드시)
왜율  :  0.005%(20Hz~20khz, 다이렉트 모드시)

D/A부
      왜율: 0.005%
      다이내믹레인지: 110dB

포노 EQ부
      입력감도: 2.5mV
      RIAA편차: 20Hz~20khz(±1dB)
      S/N비: 74dB(JIS-A, 5mV 입력시)
      왜율: 0.03%(1khz, 3V 출력시)

비디오부
      주파수특성(표준 영상단자, S영상단자)
      5Hz~10Khz(비디오 컨버터 OFF시)
      컴포넌트 영상단자:5Hz~100Khz(비디오 컨버터 OFF시)

종합
     크기:W434×H214×D485mm
     중량:27.5kg
