AV앰프 : 화제의 AV센터 멀티채널 앰플리파이어
 이영동    | 2009·08·12 17:28 | HIT : 5,055

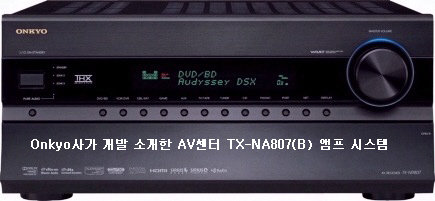

Onkyo사의 AV센터 TX-NA807(B)앰플리파이어시스템

일본 오디오 명문 메이커인 Onkyo사가 8월 달부터 판매 하고 있는 AV센터시스템 모델  TX-NA807(B를 소개하고 있다. 화제의 3차원 매트릭스 디코드 기술로 제작된 안방극장용 앰플리파이어로서 최첨단 기술로 설계된 시스템.
멀티 7채널용 앰플리파이어로 채널당 145와트(6Ω)로 설계되어 있으며 특히 블루 레이 디스크의 등장에 의해서 설계된 시스템. 블루 레이 디스크의 매력은 할리우드 영화 등의 고품질 소스를 장시간 수록할 수 있게 한 첨단 기능을 갖춰놓고 있다.
영상은 물론 고음질의 DVD의 정보량을 탑재 HD환경 규격이 채용되어 지금까지 없는 감동적인 영화 재생을 실현할 수 있게 되어 있는 점이 특징. 특히 저 임피던스를 실현해 줄 수 있게 한 3단 테드 달링톤 회로(Ted Darlington circuits) 플래그쉽 설계 방식을 갖추고 있다.
수준급의 스피커 구동력을 실현 다이내믹한 파워감은 물론 대사나 효과음 등 재생음의 모든 고정밀 재현력을 갖추고 있고 화제의 매트릭스 디코드 기술인 돌비프로로직Ⅱz(Dolby logic Ⅱz)와 오딕스 DSX (Audyssey Dynamic Surround Expansion)에 대응하고 입체적인 공간 표현력을 비약적 높여 설계되어 있다.
블루 레이(Blu-ray)의 매력을 그대로 첨단 멀티채널 기능으로 표현해 줄 수 있게 설계된 AV센터시스템으로 안방극장을 영화관처럼 꾸며 보려는 사용자들을 위한 프리미엄급 재원을 갖춘 수준급 제품이다.
알루미늄 소재의 프런트 패널 새시 채용해 놓고 있고 고음질을 위해 전원 케이블의 교환이 가능한 IEC 규격의 AC 케이블을 사용하고 있다. 전 세계 5,000이상의 영화관이 인가를 받고 있는 극장의 세계적 품질 기준 THX 인정(THX Select 2 Plus)을 탑재해 놓았다.
24비트/192khz DA변환 기능과 고정밀도 32비트 디지털 시그널 프로세서 회로 그리고 프런트 스피커시스템만으로도 환경 재생이 가능한 비츄얼 환경 기능인  DTS Surround Sensation(헤드폰 재생에도 대응) “Theater-Dimensional” 등도 있다.
특히 영화관의 음향 특성에 배려해 고음역이 강조된 영화 속의 음성을 가정에서 재생에 맞추어 보정하는 “THX Re-EQ” 즉 소 음량 재생에서도 쉽게 청취가 가능하게 음량 폭을 조정하는 레이트 나이트 기능(돌비디지털, 돌비디지털 플러스, 돌비 True HD)등이 있다.

소 음량 시에 환경 효과를 높이는 “Audyssey Dynamic EQ” 음성과 영상의 엇갈림을 보정하는 AV 싱크(Sink) 기능과 음성 신호 경로의 최단 화에 따라 발생할 수 있는 잡음 발생을 컨트롤해 줄 수 있는 Pure Audio 모드 등이다.
MP3 등 압축 음악 파일을 보다 고음질로 재생하는 뮤직 옵티마이즈 서브우퍼를 효과적으로 동작시키는 더블 버스 기능 등도 있다. 초 저음을 다운 믹스 재생시의 음질 열화를 막는 논 스케일링·구성도 갖추고 있다.
이외에도 TV 프로그램 도중의 CM 방송시에 생기는 음량차이를 순간에 자동 감지해 음량 조정하는 “Audyssey Dynamic Volume” 그리고 입력 계통 마다 음량 레벨을 설정해 재생 기기간의 음량차이를 완화하는 인텔리 볼륨 기능도 있다.
멀티 밴드·이퀄라이저 기능 등 음질 향상을 위한 첨단 테크놀로지를 충분하게 투입해 설계되어 있다. 각 회로 간에 생기는 클록 신호의 전파 시간 차이를 회피하는 회로설계, MM 카트리지 대응 포노 EQ  기능도 있다.
오토 스피커 셋업 Audyssey 2 EQ 기능에서는 측정용 마이크를 사용해 자동적으로 스피커의 수, 저음의 조정, 서브우퍼의 최적인 크로스오버 주파수 및 시청 위치로부터의 거리를 측정해 설정할 수 있는 기능이 있다.


DLNA(Digital Living Network Alliance) 대응 네트워크 기능 Windows Media Player 11등의 미디어 서버를 이용 WMA/MP3/WAV/AAC 형식의 음악 파일이나 인터넷 라디오의 재생이 가능하다. 또한 24비트/96khz의 음원 재생도 가능하게 되어 있다.
바이 와이어링 대응 스피커 단자에 접속할 수 있는 바이 앰핑 접속 대응과 PC로 재생한 WMA/MP3/WAV/FLAC/Ogg Vorbis/MPEG4 AAC나 24비트/96khz 소스에 대응) 등이 준비되어 있다.
프런트 채널에서 고성능 스피커시스템을 추가시켜 7.1채널 구성에서 “Audyssey Dynamic Surround Expansion” 기능은 청취 위치에서 정면 좌우 60도 연장선상을 이상으로 하는 전면 와이드 스피카시스템 설치도 가능하다.
이러한 새로운 리스닝 모드에서는 인간의 청각이 민감한 프런트 채널에 대한 공간 표현력이 향상 후면 스피커시스템을 설치할 수 없는 환경에서도 보다 드라마틱한 재생이 가능한 7.1 채널 환경을 구축할 수 있다.

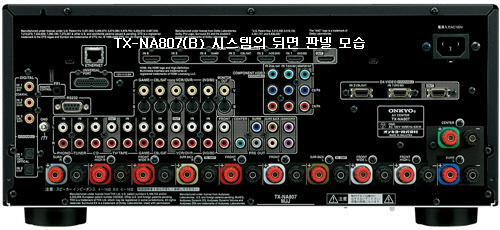

모델 TX-NA807을 뒷면을 보게 되면 11대분의 스피커시스템 출력 단자를 장비하고 있어 프런트 하이(Front Hi)와 프런트 와이드(Front Wide) 스피커시스템을 연결한 상태에서도 시청 시에 어느 쪽이든 7.1채널 재생을 즐길 수 있다.
최신 포맷의 실력을 마음껏 자랑할 수 있게 설계된  파워업 회로 구성 시스템으로
앰플리파이어의 성능이라고 할 수 있는 스피커시스템 드라이브 능력 향상을 위해서 IC팁에 의지하지 않고 독자적인 회로설계인 디스크리트 구성을 기본으로 하고 있다.

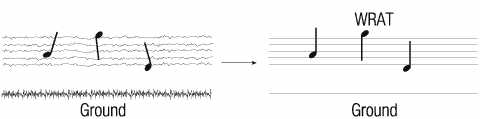

와이드 레인지 앰플리파이어 기술인 WRAT(Wide Range Amplifier Technology)에 의해 네거티브 피드백(NFB)을 최소한으로 하고 있으며 전원 공급 경로의 최단 화를 도모하기 위해서 전원부의 전기분해 콘덴서를 중심으로 7채널 파워업 회로를 좌우 대칭에 배치하고 있다.
일반적인 회로 기판에서 사용하고 있는 銅箔이 아니고, 충분한 전류 용량을 가지는 동 재질 도금의 플레이트로 접속해 줄 수 있게 되어 있으며 전원 공급 효율의 대폭적인 향상과 어스 전위의 초안정화를 실현하고 있다.
디지털 기기 고유의 잡음을 큰 폭으로 억제하는 VLSC 디지털 음성 신호의 DA컨버터 시에 발생하는 펄스성 잡음을 억제하기 위해서 일반적으로 LPF(lowpass filter)로 불리는 여과 회로가 사용되고 있다.
그러나 이 회로에서는 효과가 불충분하기 때문에 잔류 잡음을 완전하게 제거 해 주기위해 동사가 개발 음악 파형에만 반응하는 획기적인 필터 회로 방식의 VLSC(Vector Linear Shaping Circuitry)방식을 사용하고 있다.


독자적인 이론으로 개발한 이 방식은 지금까지 상식의 LPF로 부터 탈피 디지털 오디오 기술의 퍼텐셜을 최대한으로 꺼내는 것으로 원음이 본래 가지고 있는 소음성 정보까지 정확하게 꺼내는 것에 성공하고 있다.

하이비전 TV와 시스템 연동 RI HD 기능 최첨단의 인터페이스인 HDMI 단자를 활용한 RI HD 기능을 탑재해 하이비전 TV등과의 시스템 연동을 실현시켜 줄 수 있게 되어 있다. 전원 스탠바이 기능과 자동 입력 전환 TV의 리모컨에 의한 본기의 볼륨 조정, 텔레비전 스피커/극장 스피커의 재생 전환이 가능하게 되어 있다.
참고로 이 시스템의 단자들을 살펴보면 Interface에서는 HDMI 端子(ver.1.3a)입력 6계통을 비롯해 출력 1계통이 있으며 영상 입력 단자로는  디지털 2계통을 위시해 콘포넌트 2계통、S 4계통 그리고 콤포짓트 5계통이 있다.
영상 출력 단자로는 디지털 1계통을 비롯해 콤포넌트 1계통、S 2계통、콤포짓트 2계통 등이 있고 음성 입력 단자로 디지털 6계통(광×3、동축×3) 그리고 아날로그 9계통 등이 있다.
음성 출력 단자로는 아날로그 2계통을 위시해 7채널 프리아웃 1계통과 서브우퍼 프리아웃 2계통이 있으며 전부 11개의 파나나 브러그 스피커 연결 단자가 준비되어 있으며 이외에도 헤드폰 단자 1개와 RS232 단자 1개,  LAN단자 1 그리고 RI 단자 1개 등이 있다.

TX-NA807(B)앰프 재원

설계방식: 7채널 멀티 AV센터 앰플리파이어
정격출력: 145W(6Ω/20Hz-20khz、THD 0.08%이하、1채널 구동시)
전고조파의율: 0.08%(정격 출력 시)
재생주파수대역: 5Hz-100khz
SN비: 106dB(LINE、IHF-A/80dB(PHONO、IHF-A)
톤콘트롤최대변화량: ±10dB/50Hz(베이스)、±10dB/20khz(트리블)
소비전력: 630W
크기(WHD): 435×199×436mm
중량:18.0kg
판매가격:168,000엔
