Z : 2014년도 9월4번째 신제품 페레이드(9월22일-28일)
 이영동    | 2014·09·22 17:14 | HIT : 4,062
Zesto Audio사의 Bia 120 스테레오 파워앰플리파이어


미국 캐리포니아주 Thousand Oaks에 제조 공장을 두고 있는 오디오시스템 메이커인 Zesto Audio사가 개발 소개하고 있는 모델 Bia 120시스템은 채널당 60와트 실효 출력을 낼 수 있게 설계된 2014년도 시스템.
동사는 산업 디자이너인 George Counnas가 설립한 오디오시스템 제조메이커로 주로 오디오 파일용 제품들을 개발 소개하고 있다. 특히 아날로그시스템의 변함없는 다이내믹 대역의 따듯한 고음질 설계를 우선으로 소개하고 있는 메이커.
모델 Bia 120시스템은 Class A 증폭 Ultra-linear, Push-Pull 회로 구성 방식 설계로 진공관 소자를 사용해 고음질 재생을 타깃으로 소개하고 있는 시스템이다. 사진에서 보여 주고 있듯이 진공관 소자들을 전면 상단 쪽에 배치해 놓았고 사용하가 편리한 자동 바이어스 기능을 갖추고 있는 스테레오 방식 파워앰플리파이어시스템이다.
이 시스템의 설계 특징은 전원부로 커스텀 제작의 Toroid사의 파워트랜스포머와 초크 베이스, 듀얼 모노 파워 서플라이 등을 갖쳐 제작한 스림 타입으로 사용하기 쉽게 설계된 시스템이다.(custom Toroid power transformer and a choke-based, dual-mono power supply–to deliver all the “slam” you can handle.)
시스템의 모델로 표시한 Bia란 뜻은 그리스 신화에서 힘과 힘의 타이탄 여신을 의미 한다고 하며 주요 제품 특징을 살펴보면 전원부의 충분한 여유를 들 수가 있다. 특히 듀얼 모노럴 구성 방식은 더 나은 스테레오 사운드 재생이라고 한다.
대부분의 표준 설계 방식의 프리앰플리파이어에 충분한 이득을 제공하고 대부분의 스피커시스템을 여유 있게 구동시켜 주게 해준다. 특히 싱글 엔디드(RCA) 또는 밸런스드(XLR)중 하나를 선택해 줄 수가 있다.
트랜스포머 밸런스드(XLR) 입력은 프리앰플리파이어에서 진정한 잡음 제거 및 아이솔레이션을 제공해 주며 좌우 접지 스위치는 불필요한 험(eliminate ground hums)을 제거하는 데 도움이 되는 밸런스드(XLR)입력 단이 준비되어 있다.
(Left and Right ground switches work with the XLR balanced inputs to help          eliminate ground hums). 푸시풀 회로 설계는 보다 다이내믹한 사운드 재생을 가능하게 하고 있다.
또한 울트라 리니어 회로 설계는 낮은 왜곡을 제공하며 골드 핀 소켓은 더 신뢰할 수 있는 사운드 재생에 기여를 하고 있다. 금도금된 RCA와 XLR 컨네터 단자 그리고 5웨이 바인딩 포스트 단자 그리고 고성능의 금도금 세라믹 소켓 핀 등이 준비되어 있다. 이외에도 1%메탈 필름 저항(metal film resisters throughout) 그리고 오디오 신호에 사용한 폴리프렌 캐퍼시티 등을 들 수가 있다.
이 제품은 전부 미국에서 수 가공 방식으로 만들어 판매되고 있다. 본 제품은 이번 주 26일부터 28일까지 미국 뉴욕에서 열리는 “New York Audio Show”  전시회에 출품되며 직접 제품 시연회도 갖는다고 발표했다.

Bia 120스테레오 파워앰플리파이어시스템 재원

설계방식: Pure Class A Ultra-linear, Push-Pull 회로 구성 방식
출력: 60W+60W(8Ω)
재생주파수대역: 20Hz-50Khz(1dB)
임피던스: 100KΩ
THD:0.22%(1W/8Ω)
게인: 23dB
잡음: >0.2mV(RMS/8Ω
사용진공관: KT88 4개, ECC82s (12AU7) 4개,
전원부: 220V, 230V, 240V 50/60Hz
크기(WHD): 17" x 10" x 20"
중량: 30Kg
판매가격: $12,500
연락처: 805-807-1841

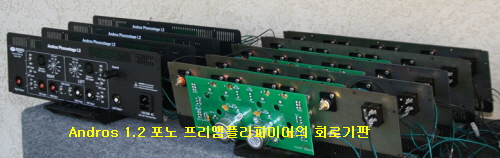

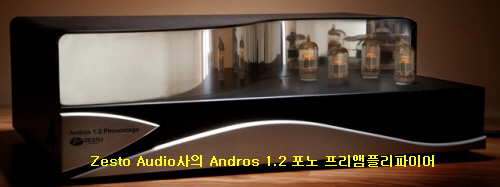

Zesto Audio사의 Andros 1.2 포노 프리앰플리파이어


미국 캐리포니아주 Thousand Oaks에 제조 공장을 두고 있는 오디오시스템 메이커인 Zesto Audio사가 개발 소개하고 있는 또 하나의 제품으로는 포노 단을 위한 모델 Andros 1.2 Phonostage시스템이 있다..
이 제품은 동사가 2013년도에 소개한바 있는 모델 Andros Phonostage시스템의 업그레이드시스템. 시스템의 주요 특징은 충분한 증폭을 제공하도록 설계되어있으며 수 제작 방식으로 미국에서 만든 시스템.
완전 분리시켜 놓은 무빙마그네트(MM)와 무빙코일(MC) 분리용 스위치가 준비되어 있다. 다시 말해 포노 전용 프리앰플리파이어시스템으로 사용하는 카트리지의 규격에 가장 이상적인 수치에 적응 할 수 있게 설계 되어 있다.
(MC Internal step up transformers/MC High/Low switch with-6dB gain for high output MC cartridges/Outputs per channel) 특히 이 시스템에 사용한 진공관은 JJ사가 만든 금도금 핀으로 세락믹 소켓을 부착한ECC83S/12AX7관 4개를 사용하고 있는데 공장에서 약 50시간 에이징을 거친 것을 탑재해 놓았다.

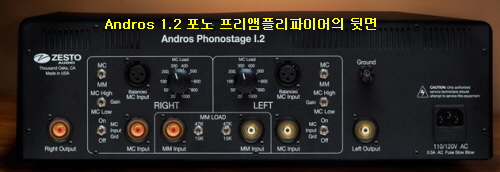

또한 RCA 커넥터는 금도금시켜 놓은 것이다. 최대 출력-75dBu의 낮은 소음으로 음악을 들을 수 있게 되어 있다. RCA 커넥터, 골드 도금과 절연된 접지로 높은 품질이며 절연된 접지 RCA 커넥터는 On/Off 스위치가 준비되어 있다.
모든 스위치는 쉽게 접근 할 수 있게 설치되어 있고 2개의 무빙 마그네트(MM) 47KΩ 및 15KΩ 카트리지를 수용 할 수 있도록 전환시켜 줄 수가 있게 되어 있다. 또한 20Ω에서 1000Ω 등 10개 포지션의 무빙 코일(MC)형 카트리지 로드 선택이 가능하게 되어 있다.
이외에도 1% 메탈 필름 저항과 오디오 신호용 폴리프렌 캐퍼시티(Polypropylene capacitors throughout the audio path) 등 신뢰성 부품들을 탑재해 놓고 있다. On/Off 전원 스위치는 편리하게 사용 할 수 있도록 전면 사이드 패널에 장착시켜 놓았다. 이 시스템에는 표준 3핀 파워 커넥터가 사용된다.

Andros 1.2 Phonostage 포노단 프리앰플리파이어시스템 재원

설계방식: 포노용 프리앰프리파이어
입력임피던스: 47KΩ/15KΩ(MM)
MM capacitance : 200pf
MC로드임피던스: 1000, 800, 600, 500, 400, 300, 200, 100, 50, 20ΩΩ
게인:47dB(MM input), 67dB(MC input)
노이즈:-75dBu(below max output level
재생주파수대역 complies with the original RIAA curve within +or- 0.5dB
사용진공관:JJ ECC83S/12AX7(4개),
소비전원: 27W(0drain when off)
전원: 220V or 230/240V AC 50/60Hz
크기(WHD): 17" x 5" x 12"
중량:20 lbs.
판매가격: $4700
연락처: 805-807-1841

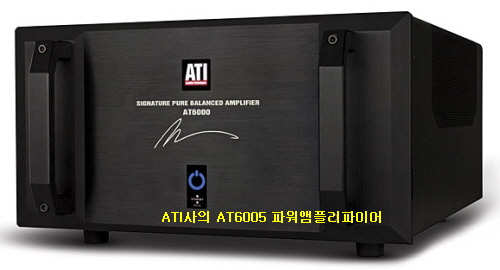

ATI사의 AT6005 파워앰플리파이어


미국 캘리포니아주 Montebello에 위치해 있는  ATI Amplifiers사는 40년간 오디오시스템 앰플리파이어 디자이너로 일해온 앰플리파이어 설계자로 일인자격인 Kessler가 세운 메이커로 주로 프로급 시스템을 개발 소개하고 있는 메이커.

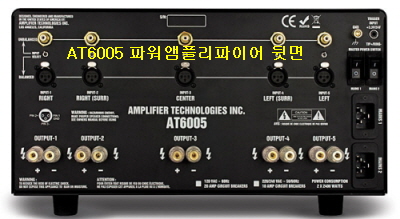

동사가 최근에 개발한 멀티채널용 파워앰플리파이어시스템.시스템 모델 AT6005시스템은 5채널 설계시스템으로 아날로그 오디오 입력단은 언밸런스드(RCA) 5계통이며 밸런스드(XLR)도 5계통 등을 갖추고 있는 시스템.
스피커시스템을 위한 출력단자는 5조의 바인딩 포스트 단자가 준비되어 있으며 연결은 쉽세 접속시켜 줄 수 있게한 단자가 부착되어 있다. 이 앰플리파이어시스템은 사진에서 볼 수 있듯이 둠직한 중량급의 파워앰플리파이어시스템.
채널당 300와트 출력을 낼 수 있게 만든 5채널용 시스템으로 5채널 구성 방식이다. 전면 판넬 좌우측에는 이동하기 편리하게 만든 헨들이 부착되어 있으며 프로용답게 심플한 외형을 갖춘 시스템이다.
동사 제품은 신호대 잡음비 및 THD+잡음 성능 설계에 관심을 갖고 설계에 반영하고 있으며 특히 모듈형 디자인 기술에서는 남다른 노하우로 시스템을 설계하고 있는 점 등이 특징이다.

AT6005 앰플리파이어시스템 재원

설계방식:5채널 파워앰플리파이어
출력: 300와트(8Ω) x 5채널
      450와트(4Ω) x 5채널
THD: <0.05%(최대)
크기(WHD): 17.25" x 9.5" x 18.5"
중량: 116
판매가격: $6,395
연락처: (323) 278-0001

Luxman사의 C-700u와 M-700u 앰플리파이어시스템


일본 오디오시스템 전문 제조 메이커인 Luxman사가 최근에 개발 소개하고 있는 중급형 제품으로 소개하고 있는 프리앰플리파이어 모델 C-700u시스템과 파워앰플리파이어 모델 M-700u 제품들이 10월 하순경에 판매될 예정으로 있다.
이 제품들은 각각 C-600f/M-600A의 후속 제품으로 동사가 최상급 모델로 소개하고 있는 C-900u/ M-900f시스템에 개발된 새로운 기술을 계승하고 있는 점이 특징이다.

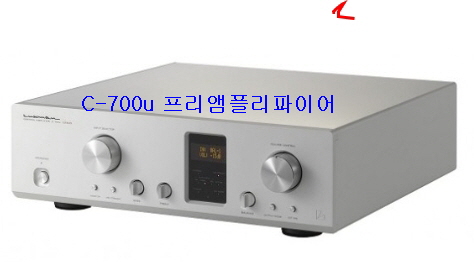

C-700u 프리앰플리파이어


프리앰플리파이어 회로는 디스크리트로 언 밸런스드 구성이며 재생 음질에 영향을 억제시켜 고역의 왜곡 특​​성을 개선한 독자적인 ODNF 귀환 회로의 최신 버전 4.0으로 음질에 중요한 역할을 차지하는 볼륨 88단계의 앰플리파이어로 일체형 전자 제어 어테뉴에이터 LECUA1000 탑재해 설계되어 있다.
파워 앰플리파이어를 충분히 구동 할 수 있도록, 전원부에는 3,300μF의 블록 콘덴서를 사용하여 여유 있는 구동력을 갖추고 있다. 섀시 전류에 의한 어스 임피던스 상승이나 발생 자계의 영향을 단절시키는 루 프레스 섀시 구조, 불필요한 진동으로부터 보호 받을 수 있게 설계되어 있다.

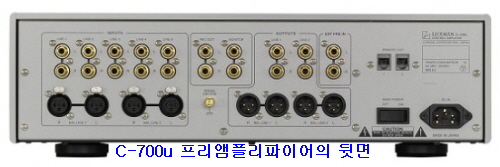

밸런스드(XLR) 2계통을 포함한 7계통의 입력과 언밸런스드(RCA)와 밸런스드(XLR) 4계통 출력 단자를 전면 패널에 배치해 사용하기 편리하게 되어 있다.

C-700u 프리앰플리파이어시스템 재원

설계방식: 프리앰플리파이어
입력감도: 250mV(RCA),250mV(XLR)
입력임피던스: 46kΩ(RCA), 67kΩ(XLR)
출력임피던스: 90Ω(RCA 1V/최대11V), 600Ω(XLR 1V/최대11.5V),
소비전력: 24W, 2.0W(스텐바이시)
크기(WHD): 440 × 130 × 430mm
중량: 14.6kg

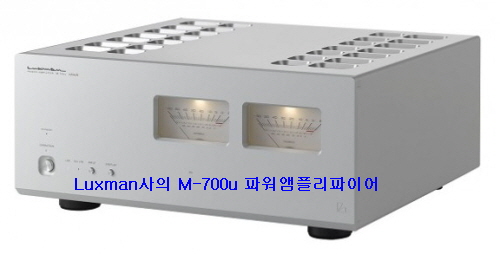

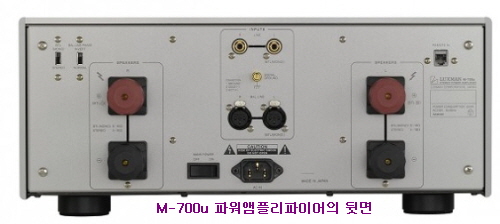

M-700u 파워앰플리파이어


동사가 프리앰플리파이어시스템 모델 C-700u와 같이 사용 할 수 있게 개발된 채널당 120와트 실효 출력을 갖춘 파워앰플리파이어시스템. 이 제품의 설계 특징을 보게 되면 최대 6W까지는 순A 급 동작으로 작동하게 된다.
다시 말해 일반적인 음량으로 고급 동작도 도모하고 있다. 출력 단은 프리앰플리파이어 C-700u와 같은 ODNF Ver4.0 대응한 3단 달링턴 4병렬 푸시풀 출력 모듈로 구성되어 있다.
시스템의 전원부는 대용량 590VA의 EI형 전원 트랜스로 공급 능력을 갖추고 있고 4접점을 병렬로 연결한 대형 스피커 릴레이와 스피커 단자까지의 저 임피던스 화에 의한 높은 댐핑 팩터 350으로 설계되어 있다.
루 프레스 섀시 구조와 그러데이션 주철 레그 채용은 C-700u와 같다. BTL 스위치는 모노럴 동작으로 전환이 가능하게 되어 있다. 시스템의 입출력단자는 언밸런스드 1계통과 밸런스드 1계통이며 대형 스피커시스템 연결 단자가 준비되어 있다.

M-700u 파워앰플리파이어 재원

설계방식: 파워앰플리파이어
출력: 120W+120W(8Ω), 240W+240W(4Ω), 480W(8Ω/모노럴)
입력감도:1.1V/120W(8Ω)
입력임피던스: 51kΩ(RCA), 34kΩ(XLR)
소비전력: 50W, 120W(무신호시)
크기(WHD): 440 x 190 x 427mm
중량: 27.5kg
