Z : 3월2번째 신제품 페레이드
 이영동    | 2011·03·07 11:21 | HIT : 4,353

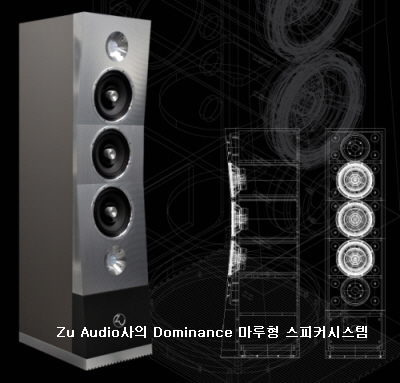

Zu Audio사의 Dominance 마루형 스피커시스템


미국 유타 주 Ogden에 위치해 있는 Zu Audio사가 2011년도 신 모델로 첫 번째로 개발 준비하고 있는 스피커시스템 모델 Dominance 마루형 스피커시스템. 이 제품은 지난 1월  CES 전시회를 통해 선보인바 있다.
동사의 설립자이자 개발 설계 책임자인 Sean casey와 역시 설립자이자 수석 엔지니어인Adam Decaria 두 사람의 수작으로 3웨이 6유닛 구성 마루형 시스템으로 기존의 제품에서 볼 수 없는 독특한 설계로 제작되어 있는 하이엔드 시스템이다.

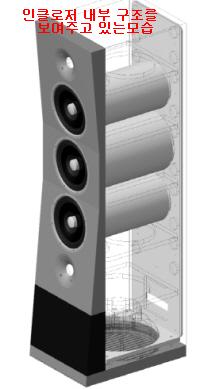

우선 투명으로 촬영된 사진에서 볼 수 있듯이 특수하게 알루미늄 재질로 제작된 고음용 트위터 2개와 역시 특수하게 제작된 풀 레인지 방식의 10“ 구경 3개 그리고 15“ 구경의 저음용 우퍼 등을 탑재해 제작되어 있다.
(The heart of Dominance is our high output 10” full-range driver array, with massive mirrored tweeters extending the harmonics of tone. Descending subterranean bass energy is controlled and made real through an incredible bass efficient 15” driver. Cabinet, baffle and superstructure are engineered to fully realize and showcase)
동사가 설명하고 있는 것처럼 사용 유닛을 살펴보면 경량급 대형 보이스 코일로 제작되어 있으며 특징은 페이퍼/캡턴 재질(lightweight neutrally hung voice-coil assembly featuring a paper/Kapton former)로 보다 광대역을 지원하도록 설계된 나노기술(nanotech-impregnated paper cones)방식을 채택해 개발 한 것이다.
이 유닛들은 대형 주조 알루미늄 합금 프레임에 고정 시켜 놓았다. 고성능 설계 시스템으로 고음용 트위터는 얼 레이(array)설계 방식이라고 하는데 기존의 제품에서 얻을 수 없는 다이내믹한 사운드를 재생시켜 줄 수 있게 만들었다고 한다.

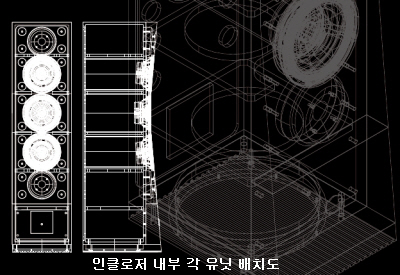

알루미늄 배플 패널로 제작한 시스템으로 2개의 고음용 트위터를 상하에 부착시켜 3개의 파라렐 설계의 중저음용을 가운도 두고 와이드 밴드 대역용으로 만든 시스템. 이 중저음용 드라이버는 풀 레인지 드라이버로 역시 같은 얼레이 설계로 설계되어 있다.

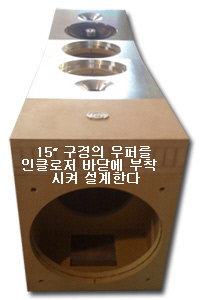

또한 서브우퍼 드라이버는 15“ 구경으로 인클로저 하단 바닫에 부착시켜 놓고 있다. 이 서브우퍼의 저음 재생 주파수 대역은14Hz에서 50Hz로 되어 있고 출력 음압 레벨은 90dB로 되어있다. 임피던스는 8Ω로 되어 있다.
보다 자세한 설명을 동사의 제품 설명서에서 알아보면 상단 및 옥타브 하모닉스는 12khz 이상으로 설계되어 있으며 두 개의 고음용 트위터는 3“ 구경 보이스 코일로 만든 링 라디에이터로 얼 레이 방식으로 하나는 상단에 그리고 또 하나는 아래쪽에 구성 시켜 놓았다(For the top octave and harmonics (A9+ or above 12khz)use two massively motored 3" voice-coil ring radiators, one on top, one on the bottom.
초 저음 대역은 인클로저 바닫에 부착시켜 놓은 15“ 구경 드라이버가 아래쪽으로 방사 시켜 줄 수 있게 했으며 특히 밀폐된 미로에 매우 강력한 파워감인 14Hz에서 30Hz가 가능하게 설계되어 있다.
(powerful 15" driver that's down-firing and loaded into a sealed labyrinth within the Dominance structure. Its regulated bandwidth blankets the deepest of bass sustain and fundamentals from the sub-subcontrabass (A1 or 14Hz to about 30Hz) and does so with massive dynamic range and super low noise)
전부 6개의 드라이버를 사용해 타이밍, 위상 및 속도를 실현하기 위해 both line source와  포인트 소스(point source)로 동작 시켜 주게 했다.(The complete six-driver Dominance array behaves as both line source and point source to realize exquisitely singular timing, phase and speed. But you would not properly call the Dominance a six-way loudspeaker).
이 시스템은 재원에서 알 수 있듯이 출력 음압 레벨이 101dB로 되어 있어서 1와트부터 900와트 출력을 헨드링 시켜 줄 수 있게 되어 있음을 특징으로 하고 있다. 시스템의 판매 가격은 약 미화 4만불로 책정되어 있다.

Dominance 마루형 스피커시스템 재원

설계방식:3웨이 6유닛 구성 마루형
사용유닛: 슈퍼트위터 bi-Film 3" ring (2개)
          풀 레인지 드라이버 Zu 10" HO-16(3개).
        저음용 15“
재생주파수대역:14-20,000Hz
출력음압레벨:101dB(1w/1m)
임피던스: 6Ω
추천앰프출력: 1-900와트
크기(WHD):406 x 1575 x 533mm
중량: 159kg(한 개당)
연락처:800-516-8925

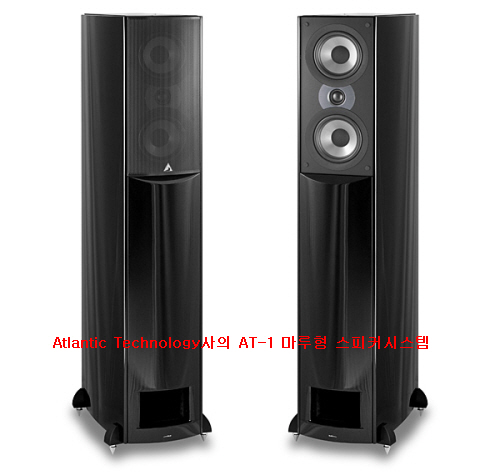

Atlantic Technology사의 AT-1 마루형 스피커시스템


미국 스피커시스템 전문 메이커로 오래전부터 적정 가격대의 각종 스피커시스템을 꾸준하게 개발 소개해 오고 있는 메이커인 Atlantic Technology사가 최근에 개발해 놓은 모델 AT-1 마루형 스피커시스템
이 시스템은 지난 2월28일 소비자 가전 협회인 CEA(Consumer Electronics Association)가 2011년도 우수 상품으로 추천되어 상을 수상한바 있는 시스템. 소비자들에게 우수한 기술 제품을 널리 홍보 하기위한 방법으로 매년 뛰어난 상품에 대한 제품을 선정해 수상한바가 있다.
시스템의 설계 방식을 보게 되면 2웨이 3유닛 구성 마루형시스템. 사용 유닛은 중저음용 드라이버에 135mm 구경 long-excursion GLH 콘형 2개를 사용하고 있는데 저음 대역 재생이 29Hz(-3dB)이 가능하게 되어 있다.
고음 트위터는 28mm 구경의 low-resonance 소프트 돔형(Low-Resonance Tweeter (LRT™)로 4mm 오버 사이즈 long-throw 서라운드와 integra 백 챔버/히트싱크(back chamber/heatsink)를 갖춰 만든 드라이버.
이 고음용 트위터를 가운데 두고 2개의 중저음용 드라이버를 상하에 부착시켜 놓고 있는 가상 동축 방식이다. 동사가 설명하고 있는 저음 대역을 보게 되면 Bass harmonic distortion is under 3 percent. Comparable performance in a conventionally designed loudspeaker system would require bass drivers of at least triple the size in an enclosure at least twice as large.
The AT-1 also uses an exceptionally advanced 11⁄8-inch Low-Resonance Tweeter (LRT™) that affords a lower crossover frequency (2000Hz) than is normal in a two-way system.
The result is exceptionally wide dispersion through the midrange without the upper-midrange “beaming” normally exhibited by woofers in a two-way speaker. The tweeter’s oversized 4 mm textile surround—rarely, if ever, found in a tweeter—allows for long excursion, and very high power handling.
모델 AT-1시스템은 106dB 초과하는 음압 레벨에서 29Hz에서(-3dB)로 확장된 저음 대역을 들을 수 있게 되어 있으며 약 1.6입방 피트의 인클로저에 135mm 구경 드라이버를 사용하고 있다. 저음 대역의 고조파 왜곡은 3% 이하로 설계되어 있다.

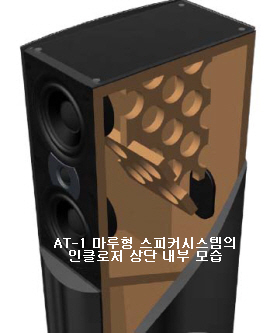

동사가 특허로 설계된 H-PAS 디자인 방식으로 특히 인클로저 상단부 내부를 보게 되면 CDFF™ (Cross Design Free Flow) 제작방식으로 충분하게 저음 대역을 듣게 해준 점을 강조하고 있다.
다시 말해 혁신적인 캐비닛 설계로 만든 특허로서 CDFF™은 저음 대역의 응답이 뛰어나다는 것이다. (An impressively innovative cabinet bracing architecture, called CDFF™ (Cross Design Free Flow), lends the cabinet great rigidity and inertness, without restricting the critical internal airflow that is so important to the H-PAS’s remarkable bass response)
이런 새로운 인클로저의 버팀대(bracing)구조는 자체 진동을 줄이면서 보다 단단한 음질을 재생 시켜 줄 수 있게 만든 시스템 이다. 크로스 오버 구성 요소는 매우 고성능의 신뢰성 품질이며 최상의 소리가 가능한 보장하기 위해 엄격한 1%의 오차만을 허용하고 있다.

AT-1 마루형 스피커시스템 재원

설계방식: 2웨이 3유닛 구성 마루형시스템
사용유닛:  저음용 135mm long-excursion GLH* cone
          고음용 28mm l소프트 돔형
재생주파수대역:29-20khz(+/-3dB)
임피던스:6Ω
크로스오버주파수: 2khz(파라렐 2nd-order LP, 3rd-order HP)
출력음압레벨:89dB
추천앰플리파이어출력:20-200와트(RMS)
크기(W x H x D): 227 x 1041 x 348mm(추가 받침대높이:1”)
중량: 25kg(한 개당)
연락처: 781.762.6300
