V : 2017년도 7월달 3번째 신제품 페레이드
 이영동    | 2017·07·17 12:16 | HIT : 2,473

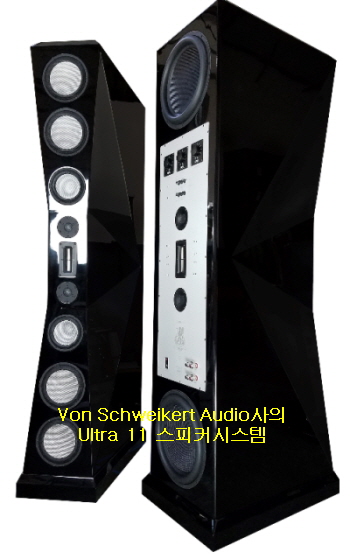

Von Schweikert Audio사의 Ultra 11 스피커시스템


미국 캘리포니아 테크노라지 대학(Caltech University) 출신인 40년 이상 High-End 라우드 스피커 엔지니어링의 최전선에서 일 해온 Albert Von Schweikert가 설립한 스피커시스템 전문제조 회사.
그는 어릴 적부터 음악적인 소질이 있어 바이올린, 피아노 일렉트릭 기타 등을 공부했으며 최초로 키트 제품을 가지고 스피커시스템을 만들기도 했다. 그는 일찍부터 컴퓨터 디자이너로 시스템을 정밀하게 분석 설계해 화제가 된바 있는데 스피커 설계의 열정은 대단한 것으로 현재까지도 꾸준하게 많은 종류의 제품들을 개발 브랜드 이미지를 지겨오고 있다.
그는 스피커 디자이너로서 Bose, JBL, ESS / Heil, Eggleston, Apogee, Cerwin Vega, Counterpoint, Jensen, NHT 등 많은 전문 회사들과 일한바 있다. 1997년 설립 초기 CES 전자전을 통해 신기술 신 디자인 상품으로 스피커시스템 분야에서 '이노베이션 97'을 수상한 경력을 갖고 있다.

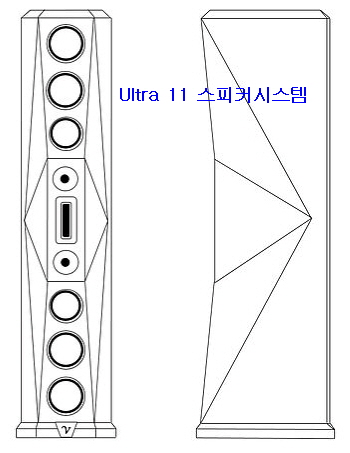

동사는 현재 캘리포니아 Riverside에 위치해 있으며 동사가 최고의 모델로 개발 소개하고 있는 모델 Ultra 11 타워형 스피커시스템은 사진에서 보여 주고 있듯이 전면과 후면에 드라이버들을 탑재해 만든 시스템이다.
수준급 디자인의 하이엔드 모델로 전부 14개 드라이버를 탑재해 만든 멀티 드라이버 구성 방식의 마루형으로 저음 대역을 인클로저 후면에 탑재해 만든시스템. 완전히 새로운 캐비닛 구조로 소음 감소 설계를 비롯해 저 왜곡 드라이버 및 신호 경로뿐만 아니라 독점적인 Global Axis Integration Network 회로 설계를 사용하여 이전에는 불가능했던 수준의 성능과 사실감을 실현하고 있다.
Von Schweikert Audio사의 라우드스피커시스템은 40년이 넘는 시간을 보냈으며 Ultra 11시스템은 동사의 노력의 절정판이다. 설계 특징을 매우 낮은 왜곡, 클래스 정의 선명도, 3차원 이미지 초점 및 무성한 고조파 구조는 새로운 세계 표준을 설정하고 있다.
특히 Master Built 울트라 내부배선은 Ultra Line에서 표준으로 제공된다. 각 신호경로는 개별적으로 차폐되며 지점간 연결로 감쇠된다. 항공 우주산업의 리더들이 설계하고 희귀하고 귀한 합금으로 제작되었다.
사용 가능한 가장 투명한 신호 경로로 제작되어 있다. 시스템에 사용한 드라이버들은 세라믹 우퍼 및 미드 레인지, 베릴륨 트위터, 서브우퍼 및 리본 수퍼트위터와 같은 새로운 이국적인 드라이버들로 구성된 멀티 드라이버 구성 방식이다.
크로스 오버 부품 및 배선을 전기적 노이즈 오염으로부터 보호하는 격리된 아키텍처로 손으로 지은 네트워크를 탑재해 놓고 이다. 버전 2.0 Aktive 캐비닛 진동 제어, 새로운 재료 및 적층 기술로 캐비닛의 소음을 제거해 준다.
룸 필 사운드를 위한 시간 정렬 위상 코히어런트 및 조정 가능한 양극성 사운드 방사 패턴 그리고 10Hz~100kHz의 재생주파수 응답을 위해 한조에 전부 4개의 15" 구경 서브우퍼시스템을 사용했다.
대대적인 플래그십 라우드스피커시스템으로 최고 성능을 위한 공간을 갖춘 중급 및 대형 사운드 룸의 이점을 누릴 수 있다. 이 디자인은 매우 낮은 왜곡과 함께 10Hz에서 100kHz까지의 대역폭에서 작동하며 출력 음압레벨은 92dB로 설계되어 있다.
스피커시스템의 각 채널은 물리적으로 시간 정렬이 되어 있으며 1,000와트 급의 파워 앰플리파이어를 내장하고 있다. 사용 드라이버를 보게 되면 전면 패널에는 4개의 9“ 구경" 세라믹 중저음 드라이버를 비롯해 2개의 7”세라믹 중음용 그리고 2개의 베릴륨 트위터와 1개의 5“ 알루미늄 리본 수퍼트위터(all ribbon super tweeters)로 제작되어 있다.

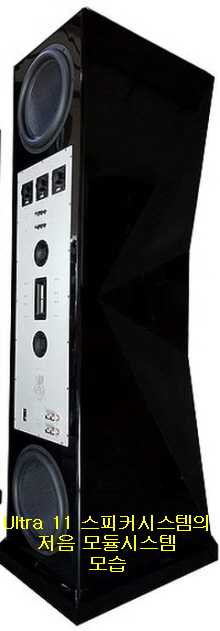

또한 인클로저 뒷면을 보게되면 각각 2개의 15" 대구경의 밀폐형 서브 우퍼 4개를 사용 풍부한 저음 대역이 재생될수 있게 했다. 뒷면에 부착되어 있는 2개의 베릴륨 재질 역돔형 트위터와 1개의 5“ 알루미늄 리본 슈퍼 트위터가 부착되어 있다.

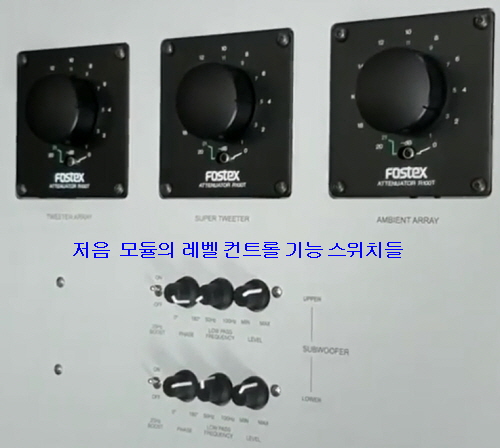

이를 조정해 주는 레벨 콘트롤은 Fostex사의 콘틀롤이며 저 왜곡 모터 어셈블리와 최고 품질의 크로스오버 회로가 결합된 이 트랜스듀서 어레이 방식은 최고의 음악적 프레젠테이션을 제공 한다.
실제로 Ultra 11시스템은 최고를 원하는 사람들을 위한 진정한 음향 재생시스템이다. 특히 이 시스템은 저음부에서 고음부까지 완벽하게 조절할 수 있어 실내 조건, 전자 기기 또는 청취 취향에 맞게 조정할 수 있다.
컨트롤 기능은 서브 우퍼 레벨, 서브 우퍼 주파수, 프론트 트위터 레벨, 슈퍼 트위터 레벨 및 리어 앰비언스 레벨 컨트롤이 포함되어 있다. 전방 트위터 및 수퍼트위터의 컨트롤은 신호를 저하시키지 않는 20포지션 자동 호머하고 있다.
이 시스템은 독점적인 Acoustic Inverse Replication(A. I. R.)기술을 사용하고 있으며 글로벌 축 통합 네트워크(Global Axis Integration Network)를 내장하고 있다. 녹음 마이크 신호의 역수를 복제하여 실제 기록된 이벤트의 차원을 디코딩 할 수 있게 해준다.
인클로저 후면의 Ambience Retrieval System과 결합하여 Ultra 11시스템은 음악 애호가의 정서적 반응을 자극하는 스릴 넘치는 사실감 보장을 제공해 주게 한 시스템으로 고음질 재생이 특징.
(The ULTRA 11 achieves a level of performance and realism previously not possible utilizing an all-new cabinet noise reduction design, low distortion drivers and signal path, as well as our proprietary Global Axis Integration Network circuit design.
Von Schweikert Audio didn’t invent loudspeakers, but we’ve spent over 40 years perfecting them and the ULTRA 11 is the pinnacle of our efforts.
•Extremely low distortion, class-defining clarity, three dimensional image focus, and lush harmonic structure set a new world standard.
•MasterBuilt Ultra Internal Wiring comes standard on the ULTRA Line.  Each signal path is individually shielded and damped with point to point connections.  Designed by leaders in the Aerospace industry and made with rare and precious alloys.
It’s simply the most transparent signal path available!  For more information, click here!
•All-new exotic drivers such as ceramic woofers and midranges, Beryllium tweeters, compound woven subwoofers and ribbon super tweeters.
•Point to point hand built networks with isolated architecture that protects crossover parts and wiring from electrical noise contamination.
•Version 2.0 Aktive Cabinet Vibration Control, eliminating cabinet noise with new materials and layering techniques.
•Time Alignment, Phase Coherent, and adjustable bi-polar sound radiation pattern for room-filling sound. All ULTRA 11 systems employs four 15” powered subwoofer systems for response from 10Hz to 100kHz.
The ULTRA 11 is a massive flagship loudspeaker and as such, benefits from mid to larger soundrooms with space for peak performance. This design operates on a bandwidth of 10 Hz to 100 kHz with incredibly low distortion and does so with 92dB sensitivity.
Each channel of the ULTRA 11 loudspeaker system is physically time-aligned and consists of two 1,000-watt powered 15" sealed subwoofers, four 9" reinforced ceramic mid-bass drivers, two 7" reinforced ceramic midranges, two beryllium tweeters, and two 5" aluminum ribbon super tweeters, one rear firing as part of the ambient retrieval system. When combined with low distortion motor assemblies and the highest quality crossover circuitry available, this transducer array produces the finest and most life like musical presentation available. Indeed, the ULTRA 11 represents true sonic nirvana for those who desire the very best.)

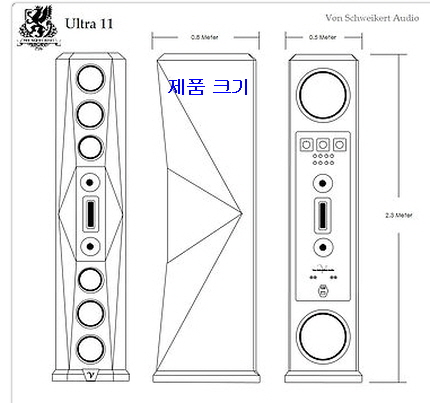

Ultra 11 타워형 스피커시스템 재원

설계방식: 멀티 드라이버 구성 타워형 스피커시스템
사용유닛: 9"세라믹 중저음 드라이버 4개
          7“세라믹 미드레인지 2개
          베릴륨 고음용 돔 트위터 2개
          5“ 알루미늄 리본 수퍼트위터

     후면저음용 인클로져 15“ 밀폐형 서브 우퍼 2개
          베릴륨 역돔형 고음용 트위터 2개
          5“ 알루미늄 리본 수퍼트위터 1개
          내부서브앰프출력용 : 2000와트(RMS.채널당)
재생주파수대역: 10Hz-100KHz(-3dB/16Hz 및 40,000Hz)
출력음압레벨: 92dB
임피던스 : 4Ω
Rec Min전력 : 100와트
크기(WHD): 21" x 90" x 30"
연락처: (951) 682-0706(미국)

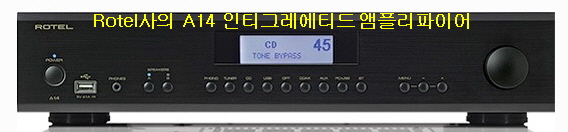

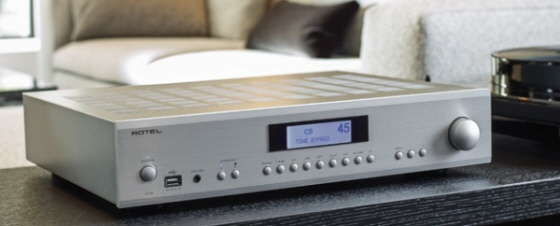

Rotel사의 A14 인티그레에티드 앰플리파이어


다국적 오디오시스템 메이커인 Rotel사는 유럽과 미국 그리고 일본 등에 독립적인 법인을 두고 전 세계를 대상으로 활발한 판매망을 자랑하고 있는 회사. 해외시장에서는 중저 가격대의 제품 수출에서 소비자들로부터 좋은 평가를 받고  있는 브랜드.
모델 RA-14 인티그레이티드형 앰플리파이어시스템은 채널당 80와트 실효 출력을 낼 수 있게 되어 있다. 동사의 주력 제품의 하나인 인티그레이트디형 앰플리파이어시스템으로 강력한 성능과 다양한 기능을 갖추고 있다.

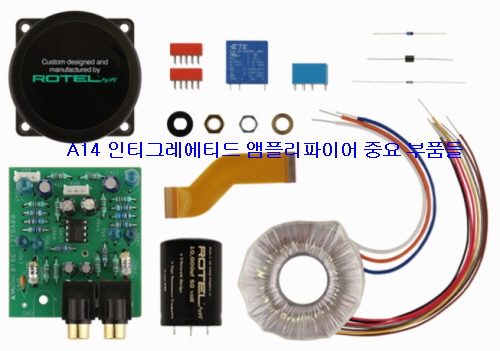

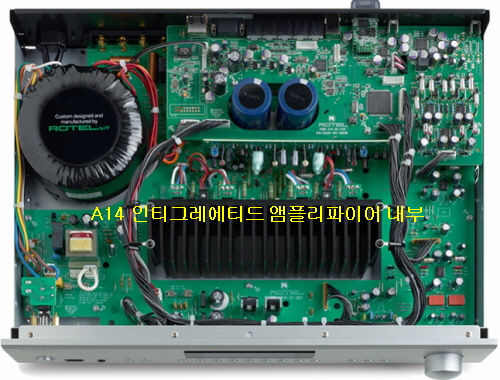

모델 A14시스템은 까다로운 전원 공급 장치를 특징으로 하며 Rotel사에서 직접 제조한 토로이달트랜스포머와 슬릿 포일 커패시터로 구성되어 까다로운 스피커시스템 부하와 동적신호 피크를 손쉽게 처리해 주게 되어 있다.

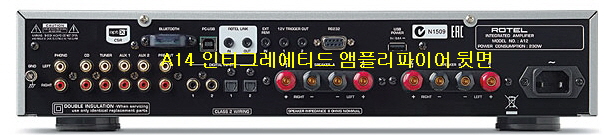

온 보드 AKM사의 32비트/768kHz DA컨버터가 지원하는 클래식 아날로그 및 최신 디지털 소스 구성 요소를 모두 수용 할 수 있도록 설계되어 있어 매우 유연한 오디오 구성 요소를 갖추고 있다. 그러나 가장 큰 장점은 예술가가 의도한대로 음악 연주를 정확하게 표현할 수 있다는 것이다.
(The flagship A14 has the highest power and widest set of features in the range. The A14 is rated at 80 watts per channel RMS into 8 ohms, both channels driven. Yet ratings alone do not reflect real world usage.
The A14 features a rugged power supply comprising a Rotel-manufactured toroidal transformer plus slit-foil capacitors to effortlessly handle difficult speaker loads and dynamic signal peaks.
This is an impressively flexible audio component, designed to accommodate both classic analog and the latest digital source components supported by the onboard AKM 32-bit/768kHz DAC. But its greatest strength lies in its ability to render a musical performance exactly as the artist intended.)
전면 패널 버튼 또는 원격 리모컨 기능에 의해 편리하게 제어시켜 줄 수 있게 되어 있으며 스림 라인 외형 디자인 설계로 앰플리파이어 전면 중앙에는 LED 디스플레이어가 부착되어 있다.

RA-14 인티그레이티드형 앰플리파이어 재원

설계방식 : 디지털 DA컨버터 기능 탑재 인티그레이티드형
출력: 80W+80W(8Ω/20-20kHz,<0.03%)
재생주파수대역: 10Hz-100kHz(±0.5dB/라인레벨입력)
                10Hz-80kHz(±3dB/디지털입력)
               20Hz-15kHz(±0.5dB/포노입력)
THD:<0.03%(20Hz-20kHz)
S/N비(IHF "A" Weighted): 100dB(라인입력)
                          103dB(디지털입력
                           90dB(포노입력)
Intermodulation Distortion (60Hz:7kHz, 4:1)<0.03%
대핑펙터: 220
스피커임피던스: 4Ω(최저)
입력감도: 230mV(라인입력)
          0dBfs(디지털입력)
          3.4mV(포노입력/MM)
입력임피던스: 24kΩ(라인입력)
              75Ω(디지털입력)
포노입력: 47kΩ(MM)
입력오버로드:4V(라인입력)
             50mV(포노입력)
프리아웃레벨: 1.2V
출력입피던스:470Ω
톤콘트롤 :±10dB at 100Hz / 10kHz
          Coax/Optical Digital Input Signals
LPCM (Up to 24-bit/192kHz)
PC-USB USB Audio Class 1 (up to 24/96)
    USB Audio Class 2 (up to 32/384)
    DSD & DoP서포트
크기(WHD): 430 × 93 × 345mm
중량: 8.2kg
연락처: Fax: +44 (0)1903 221 763(영국)

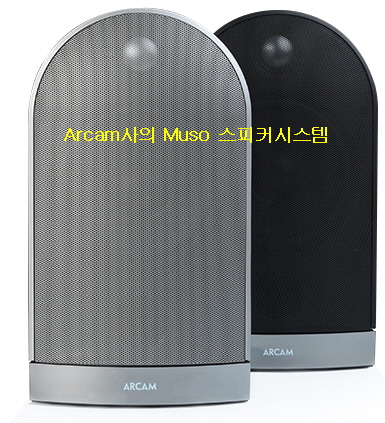

Arcam사의 Muso 스피커시스템


1976년에 설립된 A&R Cambridge사는 오랜 역사 속에 이름을 담고 있는 오디오시스템 전문 종합 제조 메이커로 영국 캠브리지 Waterbeach에 위치해 있다. Arcam사가 2017년도 후반기 신 모델로 개발 소개한 Muso 소형 스피커시스템.

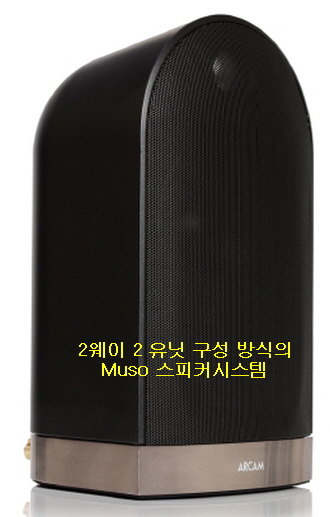

사진에서 보여 주고 있듯이 Muso 스피커시스템은 영화 및 음악시스템을 완벽하게 보완하도록 설계되어 있다. 2웨이 ported 디자인으로 뛰어난 음질과 작고 세련된 미니 모니터 제품으로 4.0리틀 인터널 볼륨(litres internal volume)의 고음질의 사운드가 특징.
사용 드라이버는 중저음용에 125mm구경의 종이/섬유 샌드위치(paper-pulp cone)콘이며 고음용 트위터는 25mm구경의 네오디늄 알루미늄 돔형(neodymium aluminium domed)을 쓰고 있다.
시스템의 캐비닛은 댐핑 처리된 알루미늄 섀시이며 외형 디자인은 블랙 & 실버 색상(black & silver)이고 약 80와트를 헨드링 시켜 줄 수 있게 파워풀한 설계가 되어 있는 스피커시스템이다.
드라이브 유닛의 섀시는 더 얇고 지지 구조가 더 좋기 때문에 더 일반적이고 값이 싼 철제 섀시에 사용되는 다이캐스팅으로 되어 있어 사운드를 스피커 콘의 뒤쪽에서 캐비닛 내부로 더 쉽게 전달할 수 있다
이 시스템의 고음용 트위터는 순수 알루미늄 돔 트위터로 메인 드라이버와 마찬가지로 사운드는 트위터에서 앞뒤로 전달된다. 즉 트위터를 통해 뒤로 이동할 때 사운드는 트위터의 뒷면에 도달하여 캐비닛으로 방사된다.
이를 방지하기 위해 트위터의 후면을 감쇠시켜 이 왜곡을 크게 줄이고 사운드의 선명도, 특히 섬세한 디테일을 향상시키고 있는 점이 특징이다. 특히 정면을 향한 포트를 사용함으로써 무소 스피커시스템은 포트 응답을 방해하지 않으면서 벽 가까이에서 사용할 수 있다.

또한 Muso시스템의 캐비닛은 긴 포트를 수용할 만큼 크지 않기 때문에 포트는 내부로 구부러져 있으며 스피커가 큰 볼륨으로 연주되는 경우에도 최소한의 진동으로 자체를 지탱하기 위해 두꺼운 측면 벽으로 맞춤식으로 성형되어 있다. 이 제품은 wallbracket 및 스탠드도 사용할 수 있고 연결 컨네터는 4mm, 5웨이 금도금 바인딩 포스트이다.

Muso 스피커시스템 재원

설계방식: 2웨이 2유닛 구성 ported시스템
사용유닛: 고음용 25mm. 중저음용 125mm 콘형
재생주파수대역: 70-22,000Hz
임피던스: 4Ω
출력음압레벨: 83dB/W(1m)
크로스오버주파수: 6 엘리먼트 디자인, 2.5kHz, 12dB/octave
추천앰프출력: 20-100W
크기(WHD): 150 x 270 x 165mm
중량: 3.010kg
판매가격: £398(한조)
연락처: (972) 234-0182(영국)

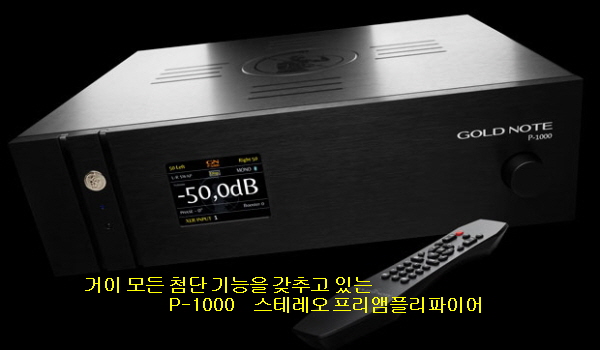

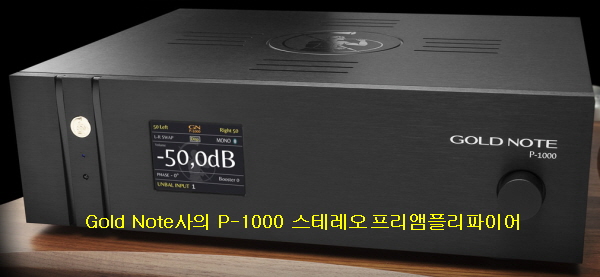

Gold Note사의 P-1000 스테레오 프리앰플리파이어


이태리 Florence 지역에 위치해 있는 오디오시스템 제조 종합 메이커인 Goldenote사는 이미 국제적으로 많이 알려진 엔지니어링과 설계를 주로 해오고 있는 회사. 특히 동사는 하이엔드 하이파이 오디오파일용 제품을 꾸준하게 개발 소개해 오고 있으며 뛰어난 창의력을 갖추고 있는 메이커.
동사가 개발 소개하고 있는 모델 P-1000프리앰플리파이어시스템은 혁신적인 Class-A 하이엔드 오디오시스템용으로 설계된 제품이다. 설계 특징은 새로운 독점 Six Gain Stage디자인과 Relays & Optical Encoder 볼륨 컨트롤 등을 갖추고 있다.

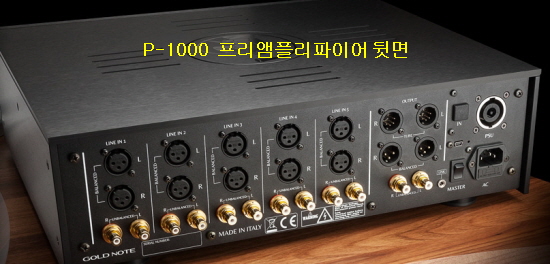

P-1000시스템은 Triple Linear Transformer 파워 서플라이에 의해 구동되며 10개의 독립적인 스테레오 입력을 갖추고 있다. 5계통의 밸런스드(XLR)와 5계통의 언밸런스드(RCA) 그리고 1계통의 옵션 디지털 입력 단을 갖추고 있다.
최고의 음악적 경험을 제공하는 기술과 결합된 전자 제품의 새로운 시대에 속하며 가능한 모든 기능을 보여주는 대형 컬러 디스플레이로 제어할 수 있게 설계되어 있다. 디스플레이에 표시되어 빠르고 정밀한 조정이 가능하게 되어 있다.
동사의 독창적인 6 Single Gain 스테이지 및 Gold Note Ultra-Balanced 기술과 일치하는 정교한 볼륨 컨트롤은 진정한 우수한 음악성을 위한 놀라운 저 왜곡과 확장된 선형 대역폭을 달성하는 데 중요하다.
이전 레코딩을 완벽하게 재생하려면 Premo를 Mono/Stereo로 설정하고, Left/Right 채널 스왑으로 거꾸로된 레코딩을 재생할 수 있으며 절대 위상을 0°에서 180°로 바꿀 수 있습니다.
Over-Boost 기능은 낮은 주파수 범위에서 충분한 에너지를 제공하기 위해 견고한 전원 공급 장치가 필요한 스피커를 구동하도록 개발되었다. 모델 P-1000프리앰플리파이어시스템은
진공관 출력 단에 1006/1012 및 전원 공급 장치 PSU 1100/1250과 같은 외부 전용 장치로 최고의 성능을 발휘할 수 있게 설계되어 있는 점이 특징. 이 장치는 후면 USB 포트를 통해 컴퓨터로 업데이트 할 수 있다.

        최신 고급 오디오 프리앰플리파이어시스템

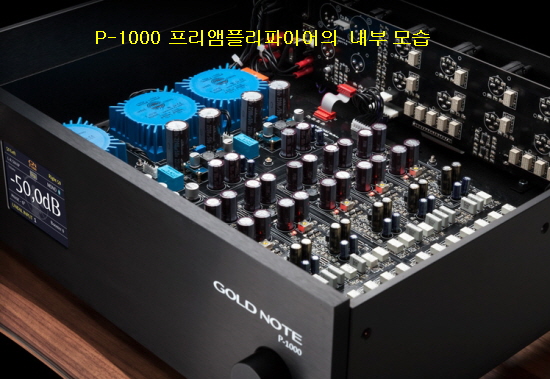

P-1000프리앰플리파이어시스템은 초저 왜곡 릴레이/광량 조절 기능을 갖춘 울트라 밸런스드 클래스 A급 프리앰플리파이어시스템이다. 5계통의 밸런스드(XLR)와 5계통의 언밸런스드(RCA) 그리고 1계통의 디지털 입력단 포함하고 있다.
울트라 밸런스드(Ultra-Balanced)기술과 결합된 독창적인 6 싱글 게인(Six Single Gain)단은 매우 낮은 왜곡 현상과 뛰어난 선형 대역폭 확장으로 뛰어난 음악성을 제공해 준다.

      정밀 제어 및 기능

프리앰플리파이어시스템은 모든 오디오 입력에 대해 메모리 설정 및 볼륨 레벨을 저장 하므로 보다 나은 빠른 조정이 가능하다. 또한 모노/스테레오, 좌/우채널 스왑, 절대 위상 스왑, 오버 부스트, 미세 밸런스 튜닝과 같은 많은 기능을 갖추고 있다. 시스템의 업그레이드는 External AC 필터 Arno AC distributor 그리고 Lucca power chord 등이 가능하다.

P-1000프리앰플리파이어 재원

설계방식: 울트라 밸런스드 클래스 A급 프리앰플리파이어 설계시스템
재생주파수대역: 2Hz-200kHz(+/-3dB)
THD: <0.001%(1kHz)
게인: +20dB–10V
SN비:-120dB
채널분리도: >118dB
볼륨스텝: 0.5dB steps
Absolute Phase: 0°/180°
출력레벨: 16Vrms XLR)
          8Vrms(RCA)
출력임피던스:<10Ω
입력레벨: 10Vrms(RCA)
입력임피던스:100kΩ
전원부: 100/115/230V, 50/60Hz
소비전원:30W(최대)
디지털 입력단은(옵션):TOS or Coax 24/192kHzz
크기(WHD) : 430 x 130 x 365mm
중량: 15Kg
연락처:+39 0571 675005

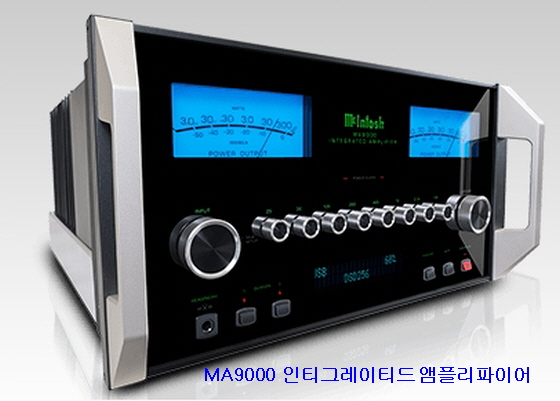

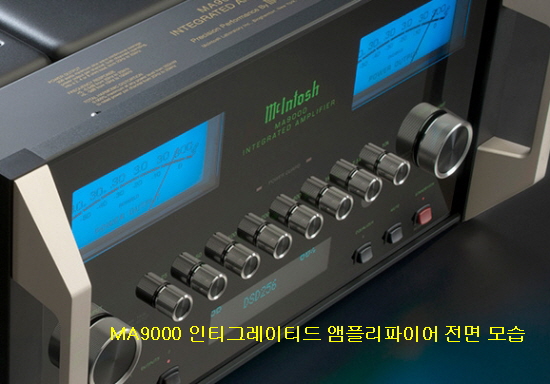

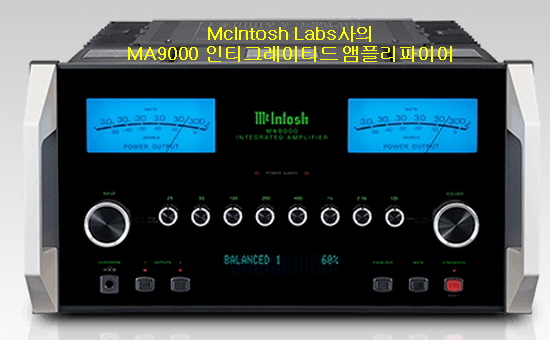

McIntosh Labs사의 MA9000 인티그레이티드 앰플리파이어


미국 뉴욕 주 Binghamton에 위치해 있는 오디오시스템 종합 메이커인 매킨토시사가 새로 개발 소개하고 있는 MA9000 인티그레이티드형 앰플리파이어. 채널당 300와트의 고출력을 낼 수 있게 설계된 시스템.
사진에서 보여 주고 있듯이 둠직한 중량급 인티그레이티드형 앰플리파이어로 좌우 2개의 동시 특유의 Blue 컬러가 돋보이는 고음질 설계 제품으로 새로운 동사 특허인 McIntosh Monogrammed Heatsinks ™ 기능을 탑재해 만든 제품이다.

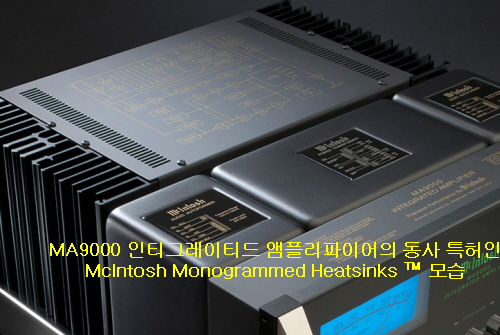

열을 발산하는데 아주 효율적이기 때문에 McIntosh "Mc"로고가 새겨져 있다. 모든 디지털 입력은 DA1 디지털로 미래에 쉽게 교체 할 수 있는 오디오 모듈을 채용해 설계되어 있으며 디지털 오디오 형식 및 기술로 개발되었다.
설계 특징은 DSD256까지 고해상도 디지털 음악 지원이 가능하며 DXD 384kHz(Quad Balanced) 8채널, 32비트/192kHz DA컨버터가 내장되어 있다. 모든 언밸런스 아날로그 커넥터는 우수한 신호를 위한 프리미엄 골드 도금 솔리드 브라스 접지로 되어 있다.
한마디로 모델 MA9000시스템은 동사 기술 스테이플로 만든 최신 첨단 기능을 내장하고 있는 인티그레이티드형 앰플리파이어이다. Power Form®, Sentry Monitor ™, 홈시어터 Pass Thru, 하이 드라이브 헤드폰 등을 모두 갖쳐놓고 있다. 또한 헤드폰 교차 피드 디렉터(HXD®)가있는 앰플리파이어로 Power Control 및 Solid Cinch™ 스피커 바인딩 포스트 등도 준비되어 있다.
(Features our new McIntosh Monogrammed Heatsinks™ that are so efficient at dissipating heat that they warrant bearing the McIntosh “Mc” logo. All digital inputs are housed in our new DA1 Digital Audio Module which can be easily replaced by future modules to keep your MA9000 up to date as new digital audio formats and technologies are developed.
Supports high resolution digital music up to DSD256 and DXD 384kHz via a Quad Balanced 8-channel, 32-bit/192kHz DAC. All unbalanced analog connectors are made from premium gold-plated solid brass for superior signal handling and grounding.
The MA9000 is full of McIntosh technological staples including Autoformers, Power Guard®, Sentry Monitor™, Home Theater PassThru, High Drive headphone amplifier with Headphone Crossfeed Director (HXD®), Power Control and Solid Cinch™ speaker binding post).

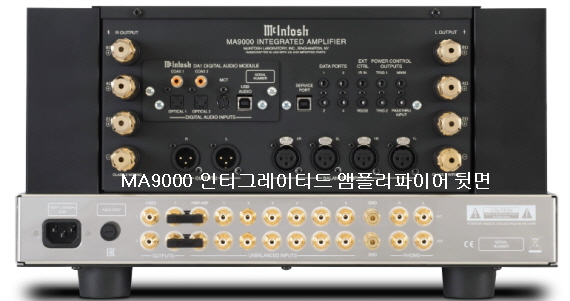

시스템의 입력단은 밸런스드(XLR)2계통을 비롯해 언밸런스드(RCA) 6계통이 준비되어 있으며 포노 입력단은 MC형 1계통((adjustable loading)과 MM형 1계통((adjustable loading)이 있다.
또한 업그레이드 디지털 오디오 모듈이 갖쳐저 있으며 디지털 입력단은 디지털 동축형 2계통을 위시해 광 2계통, MCT(DIN) 1계통, USB 1개가 있다. 출력단은 밸런스드 Variable 1계통을 비롯해 언밸런스드 Fixed 1계통, 언밸런스드 Variable 1계통이 있다.
이외에도 1/4" 헤드폰 단자 Crossfeed Director(HXD®)가 있다. AM/FM 튜너는 옵션으로
그리고 튜너는 옵션이 안 되며 안방극장용 Pass Thru는 가능하다. 언밸런스드 아날로그 컨네터는 프레미엄급 금도금 솔리드 브레스(Premium gold-plated solid brass)이며 스피커시스템 연결 터미널은 동사 특허인 “Solid Cinch™” 바인딩 포스트 단자가 준비되어 있다.
시스템의 콘트롤부는 톤콘트롤 8밴드 톤 바이패스와 입력 Assign이 있고 RS232 컨트롤 기능과 파워 컨트롤 출력단 1개와 메인 2개 그리고 Trigger 등이 있고 제품 뒷면에는 Data Port 4를 비롯해 IR 센서 입력단과 입력 레벨 매치 등이 준비되어 있다.

MA9000 인티그레이티드형 앰플리파이어 재원

설계방식: 2채널 스테레오 인티그레이티드 앰플리파이어
출력: 300W+300W(8Ω)
출력대역폭: 20Hz-20kHz
THD: 0.005%
다이내믹헤드롬: 1.8dB
재생주파수대역:20Hz-20kHz(+0,-0.5dB)
              10Hz-100kHz(+0, -3dB)
감도(MC포노): 0.30mV
감도(MM포노): 3.0mV
감도(하이레벨/밸런스드.언밸런스드): 0.6V/0.3V
감도(파워앰프): 1.7V
SN비(MC): 82dB
SN비(MM): 84dB
SN비(하이레벨): 98dB
SN비(파워앰프): 114dB
입력임피던스(밸런스드.언밸런스드): 10KΩ/22KΩ
댐핑펙터:>40
최대출력(밸런스드.언밸런스드): 8V(Unbalanced), 16V(Balanced)

    디지털 오디오 재원(Digital Audio Specifications)

DA컨버터: 8채널 32비트/192kHz PCM/DSD, Quad Balanced
디지털동축입력샘플레이트: 24비트/44.1kHz-192kHz
디지털광입력샘플레이트: 24비트/44.1kHz-192kHz
디지털MCT(DIN입력샘플레이트: 16비트/44.1kHz(CD)DSD64(SACD)
디지털USB입력샘플레이트:32비트/44.1kHz-384kHz(PCM)DSD64,DSD128,
                         DSD256, DXD352.8kHz, DXD384kHz
스텐바이전원:<0.25
크기(WHD): 445 x 240 x 558.8mm
중량: 45.8kg
연락처:(607) 723-3512 / (800) 538-6576(미국)

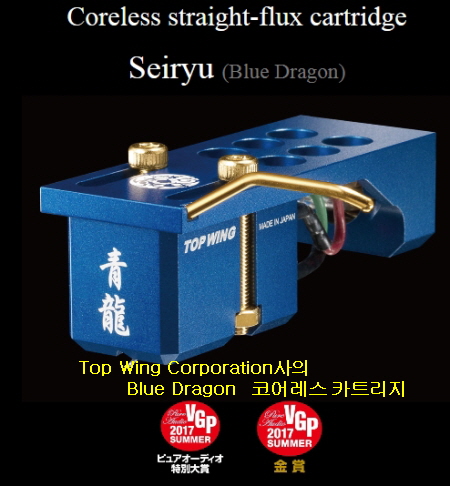

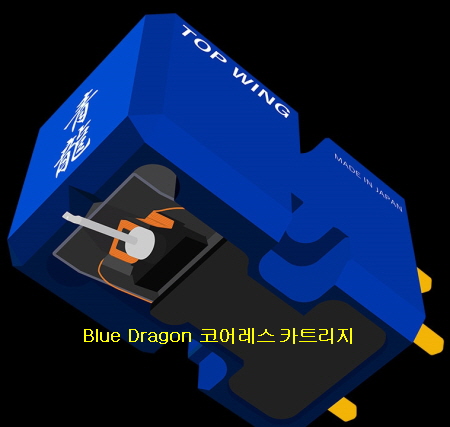

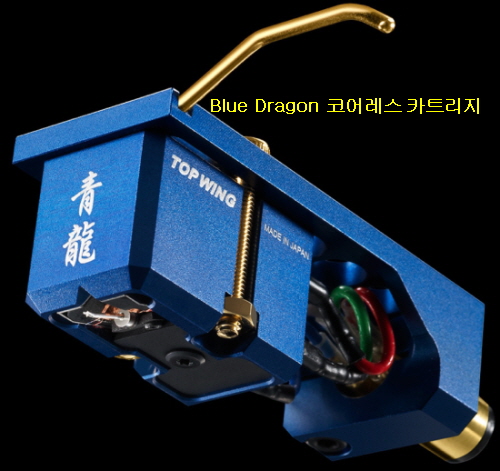

Top Wing Corporation사의 Blue Dragon 코어레스 카트리지


일본 東京都東村山市栄町에 본사를 두고 있는 Top Wing Corporation사가 개발 판매하고 있는 코어레스 straight-flux 카트리지. 모델 청용(Blue Dragon)은 사진에서 보여 주고 있듯이 최첨단 기술로 개발한 카트리지로 자석의 바로위에 V자형으로 좌우 코일을 배치함으로써 스타일러스 팁이 미세한 소리홈 의한 자속 변화를 스트레이트로 전하는 방식 카트리지이다.
Coreless straight-flux cartridge 즉 코일의 출력선이 자속내에서 불규칙하게 작동하는 무빙코일 형과는 달리 출력선은 자속 변화에서 자유로 레코드 재생에 최적의 조정을 한 댐퍼 고무를 사용함으로써 더욱 추종성을 높이고 있는 점이 특징이다.

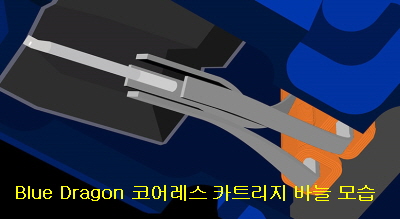

코어레스 스트레이트 플럭스(Coreless straight-flux)방식과 무빙 마그네트(MM)형의 차이는 청룡 카트리지 구조도와 왼쪽 MM형 구조도를 일목요연하게 보여주고 있다. MM형은 핵심 재료에 자속 변화를 주고 그 변화를 코일을 꺼낸다.
핵심지로 길이도 길고 히스테리서 손실이 있다. 코아레스 스트레이트 플럭스 방식으로는 코어에 의한 영향은 전혀 없다. 또한 철심 스트레이트플럭스 방식은 바늘 교환이 가능한 점이 특징이다.
MC형은 구조상 본체 교환하기 때문에 비용이 고액이지만 Blue Dragon(청룡)은 바늘 부분의 유닛을 분리 할 수 ​​있기 때문에 50,000엔(세금 별도)에서 바늘 교환을 할 수 있다. 다만
바늘 교환은 일단 본체를 맡은 당사 전문 직원이 할 수 있다. 단 바늘 유닛 부분 이외에 이상이 발생한 경우는 별도의 비용이 발생한다.
청룡 카트리지의 설계는 일본 Nakamichi사에서 TX-1000, Dragon CT의 설계에 종사 했던 분으로 현재는 초고 정밀도 레이저 분야에서 활약하는 品川無線 대표인 노구치야스히로(目黒弘)씨의 작품이다.
(The coreless straight-flux system adopted for the “Blue Dragon” was conceived by Hiromu Meguro, former design assistant of the Grace F-8 cartridge and principal designer of F-9 cartridge, when he was with Shinagawa Musen Co. Mr. Meguro worked on the basic designs of the TX-1000 and Dragon CT players and on the design of the Center-Search mechanism during his time at Nakamichi Corp).
아날로그 전성기조차 제품화 할 수 없었던 새로운 방식이 최첨단 기술로 되살아난 것 이다.
청룡 카트리지의 설계는 일본 Nakamichi사에서 TX-1000, Dragon CT의 설계에 종사 했던 분으로 현재는 초고 정밀도 레이저 분야에서 활약하는 기계설계 대표인 노구치야스히로 씨의 작품이다.
코어레스 방식이기 때문에 낮은 경향 출력은 초정밀 코일을 V자형으로 배치함으로써 0.2mV와 일반 MC 카트리지에 비교해도 손색없다. 케이스는 쉘을 포함하여 듀랄민을 중심으로 개별 불필요한 공진 모드를 피하기 위해 각종 소재를 사용하고 있다.
또한 부속 쉘에는 Fidelix가 개발한 획기적인 재질이며 청룡 카트리지는 설계, 제조, 조립까지 모두 일본의 첨단 기술을 이용하여 이루어지고 있다. 이 제품은 2017년도 VGP 특별상과 금상 등을 수상한바 있다.

청용(Blue Dragon) 카트리지 재원

발전방식: 철심 스트레이트 플럭스 방식
바늘침(Stylus) : Line contact
캔딜레버재질:알루미늄
출력전압 :0.2mV(5cm/sec)
내부임피던스 : 12.3Ω(1kHz)
적정침압 : 1.75g~2.00g

헤드 쉘
중량: 12.3g
쉘장착시:30g
시장판매예상가격: 500,000엔(세금별도)
바늘교환 : 50,000엔(세금별도)
연락처: 050-3746-3362(일본)

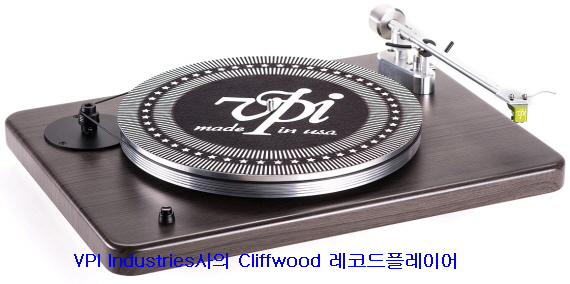

VPI Industries사의 Cliffwood 레코드플레이어


미국 뉴저지 주의 Cliffwood에 위치해 있는 아날로그플레이어 제조 메이커로 오랜 역사와 전통을 갖고 있는 VPI사가 개발 소개하고 있는 모델 Cliffwood시스템은 동사가 위치해 있는 도시 이름을 붙쳐 내놓은 신제품이다.
Cliffwood 레코드플레이어시스템은 벨트 드라이버 방식으로 사진에서 볼 수 있듯이 오픈 디자인 스타일로 벨트 드라이버 방식의 수동식. Cliffwood 텐테이블은 뉴 저지주 클리프우드에 위치하고 있으며 40년 후에 도시 이름을 따서 명명된 턴테이블을 제작했다.
이 제품은 설립 당시의 장소 이름을 붙친 것으로 전통과 이를 기념하기위해 만든 제품이다.
동사의 설명에 의하면 당분간 미국 내에서만 사용할 수 있지만 결국 전 세계로 배송 할 계획이다.
제품 판매는 7월말에서 8월초로 알려지고 있으며 설계 특징은 2개의 스피드 풀 리가 있는 가공된 알루미늄 플래터와 600RPM AC 모터가 장착되어 있다. 또한 이 모델에는 Grado Green 카트리지가 장착되어 있고 알루미늄 재질의 다이내믹형 9" 구경 톤암이 장착되어 있다.
VPI사는 시스템을 완전히 업그레이드 할 계획이다. 즉 MDF 비닐포장 Black Truffle 마무리(MDF vinyl wrap in Black Truffle finish)시켜 내놓을 것이라고 발표했다. 최종적인 시각적인 터치가 가능하며 "Snow White"버전도 있다. 사실 VPI사는 새로운 마무리를 표준 옵션으로 발표하고 있다.

Cliffwood 레코드플레이어 재원

설계방식: 벨트 드라이버 수동식
회전속도: 33.3 RPM/45 RPM
사용모터: 600 RPM AC 모터
텐테이블프레터재질: 알루미늄
크기(WHD) 470 x 109 x 343mm)
중량: 5.9kg
판매가격: $900

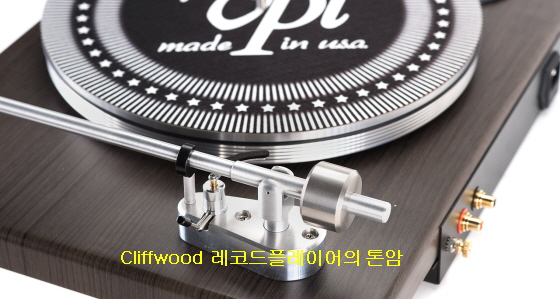

         톤암 재원

톤암크기: 9” vertical Yoke형
피폿트(Pivot에서스펜들거리): 223mm
실효장: 240.7mm
오버행: 17.7mm
오셋트각도: 22.85 degrees
에버레지RMS디스토션:36%

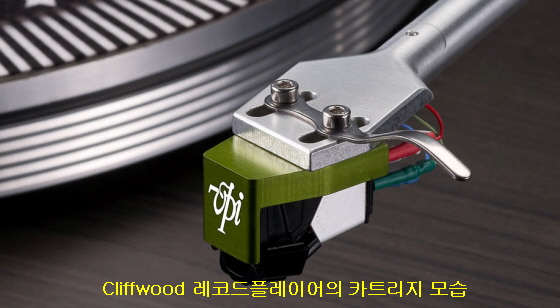

​  카트리지 재원 (VPI/Grado Green)

재생주파수대역:10Hz-50KHz
설계방식: 무빙 아이언(MI)
채널분리도: 30(1KHz때)
입력로드: 47KΩ
출력:5mV(1KHz/5CM/sec)
추천침압: 1.5
바늘형태: Elliptical
인덕턴스: 45mH
저항:475
컴프리언스:CUs: 20
연락처:info@vpiindustries.com

프린트 목록
33   V : 2023년도 12월 4번째 신제품 페레이드
Vivid Audio사의  Kaya S12 스피커시스템      ...
23·12·18
hit : 209
32   V : 2023년도 9월 4번째 신제품 페레이드
Vertere Acoustics-DG1 S 턴테이블      영국 런던 Oliver Ro...
23·09·24
hit : 241
31   V : 2022년도 9월 첫 번째 신제품 페레이드
Vertere Acoustics사의 DG-1 턴테이블       &nbs...
22·08·23
hit : 385
30   V : 2022년도 8월3번째 신제품 페레이드
Vinnie Rossi사의 Brama 인티그레이티드앰플리파이어       &...
22·08·10
hit : 282
29   V : 2021년도 11월 첫 번째 신제품 페레이드
Vinnie Rossi사의 Brama 앰플리파이어 미국 MA주 Worcester에 위치해 있는 Vinnie Rossi사는...
21·10·31
hit : 554
28   V : 2021년도 8월4번째 신제품 페레이드
Vertere사의 MG-1 PKG 턴테이블        &nbs...
21·08·23
hit : 489
27   V : 2020년도 11월3번째 신제품 페레이드
Vincent Audio사의 SA-32 프리와 SP-332 파워앰프리파이어    Vincent사는 199...
20·11·16
hit : 655
26   V : 2019년도 6월3번째 2 신제품 페레이드
VAC사의 Statement 450i iQ 인티그레이티드앰플리파이어 미국 FL주 Sarasota에 위치해 있는 진...
19·06·17
hit : 938
25   V : 2019년도 5월2번째 신제품 퍼레이드
Vinnie Rossi사의 L2 Signature 프리앰플리파이어+L2 DA컨버터시스템 2004년에 설립된 미국 ...
19·05·06
hit : 955
24   V : 2018년도 2월 첫번째 신제품 페레이드
Vincent사의 SP T700 모노 진공관 파워앰플리파이어 Vincent사는 1995년 후반기 독일에서 엔...
18·01·29
hit : 1594
23   V : 2017년도 3번째 신제품 페레이드
Vincent사의 SV-700 하이브리드 인티그레이티드앰플리파이어    1995년 후반기 독일에서...
17·12·11
hit : 2612
  V : 2017년도 7월달 3번째 신제품 페레이드
Von Schweikert Audio사의 Ultra 11 스피커시스템 미국 캘리포니아 테크노라지 대학(Caltech ...
17·07·17
hit : 2473
21   V : 2017년도 5월2번째 신제품 페레이드
Volti Audio사의 Rival 마루형스피커시스템 미국 TN주 Baxter에 위치해 있는 소규모의 하이엔...
17·05·08
hit : 2519
20   V : 2017년도 3월2번째 신제품 페레이드
Volya GmbH사의 Bouquet 스피커시스템 독일 Bexbach에 위치해 있는 Volya사는 이미 동사가 ...
17·03·06
hit : 2836
19   V : 2017년도 2월3번째 신제품 페레이드
VIVID Audio사의 GIYA G4 스피커시스템 영국 하이엔드 스피커시스템 제조 메이커인 B&W사에서 노틸...
17·02·13
hit : 3185
18   V : 2016년도 12월2번째 신제품 페레이드
Vincent사의 SA-T7 스테레오 진공관 프리앰플리파이어    Vincent사는 1995년 후반...
16·12·05
hit : 5245
17   V : 2016년도 10월 첫 번째 신제품 페레이드
Vincent사의 SV-700 하이브리드 인티그레이티드 앰플리파이어 1995년 후반기 독일에서 엔지니어인 U...
16·10·04
hit : 2925
16   V : 2016년도 8월 첫번째 신제품 페레이드
VAC사의 Phi 170 VAC iQ 내장형 인티그레이티드앰플리파이어 미국 FL주 Sarasota에 위치해 있는 진...
16·08·01
hit : 2503
15   V : 2016년도1월 첫번째 신제품 페레이드
VAC사의 Phi 170 진공관 파워앰플리파이어    미국 FL주 Sarasota에 위치해 있는 ...
16·01·04
hit : 3806
14   V : 2015년도 5월2번째 신제품 페레이드
Voxativ사의 Vox 앰플리파이어시스템 독일 베를린 근교인 Nollendorfstrasse에 위치해 있는 Vo...
15·05·04
hit : 4194
12
검색
Copyright 1999-2024 Zeroboard / skin by GGAMBO
