Vincent사는 1995년 후반기 독일에서 엔지니어인 Uwe Bartel의해 설립 되었으며 초기에는 주로 진공관 소자를 사용한 앰플리파이어들을 개발 소개한 바 있다. 동사가 최초로 개발한 모델 LS-1d와 D150 진공관 프리앰플리파이어는 하이브리드 제품으로 1,000개를 판매되어 관심을 끌게 했다.
Uwe Bartel는 전자 공학 엔지니어로 나름대로의 앰플리파이어 개발에 적극적으로 참여 진공관과 트랜지스터의 각각의 특징을 이용한 하이브리드 앰플리파이어 개발에 성공 최근에 와서 유럽 시장은물론 미국과 아시아 시장에서도 오디오 파일들의 좋은 반응을 얻고 있다.
Vincent사가 소개하고 있는 tubeLine 모델 SP-T700 진공관 탑재 클래식 A 증폭방식의 모노 부럭형 파워앰플리파이어시스템은 지난 2018년 1월 27일 사랑의 영상 음악회 정기 시청회를 이곳 서울 하이파이 시청실에서 60여명의 회원들과 함께 했다.
특히 이번 정기 영상 음악회를 주(다응)이 제공하고 있는 시청실과 동사가 수입 판매하고 있는 독일과 프랑스의 제품들로 약 2시간의 걸친 시청회를 갖인바 있어 이 제품들을 소개 하고져 한다.

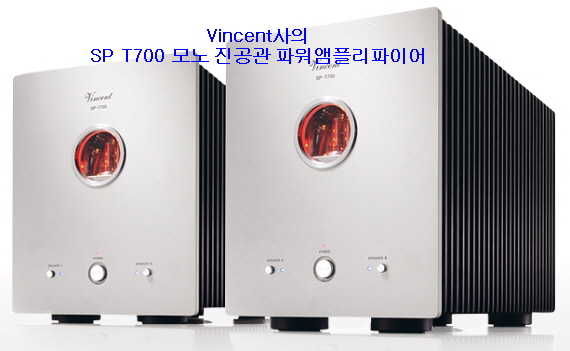

우선 모델 SP-T700 진공관 탑재 클래식 A 증폭방식의 모노 부럭형 파워앰플리파이어시스템은 사진에서 보여 주고 있듯이 완전히 새로운 콤비네이션 앰플리파이어시스템으로 진공관과 트랜지스터의 각 장점을 혁신적인 방식으로 활용하여 조화로운 전체를 만들어 제작한 파워앰플리파이어시스템이다.

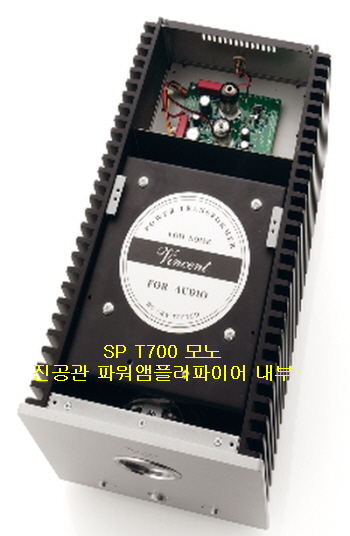

사용 진공관은 military sector급으로 100% 선택된 프레임 그리드로 10,000시간의 수명을 갖게끔 설계되었다. 6S3P-EV 1개를 위시해 6SCH9P와 6Z4관 등을 탑재해 다이내믹하면서도 질감의 소리를 들려준다.
많은 사람들이 참여한 시청실에도 부족함이 없다는 생각이 들 정도로 고음질을 뿜어내고 있었다. 특히 이 파워앰플리파이어와 같이 사용한 모델 SA-T7 스테레오 진공관 프리앰플리파이어시스템의 이상적인 매칭이 좋았다는 생각이 든다.
모델 SP-T700파워앰플리파이어시스템은 전체 주파수 및 부하 범위에서 일정하게 유지되는 탁월한 재생 기능을 특징으로 하고 있으며 뛰어난 파워 리저브를 자랑하고 있지 않나 하는 제품이다.
보이스와 어쿠스틱 악기의 미묘한 재현 및 거대한 록 스테이지의 힘과 펀치를 제공하며 가능한 미세한 음까지도 우아하게 쉽게 충족시키는 탁월한 파워앰플리파이어시스템으로 손색이 없다.
이것은 트랜지스터 엔드 스테이지와 결합된 최신 튜브 기술로 인해 가능하며 결과적으로 재생 음에 감동을 주고 힘과 포괄적인 스피커시스템 컨트롤을 제공하고 있는 시스템으로 평가하고 싶다.
(Class-A mono Tube power amplifierA completely new combination amplifier was developed for the SP-T700, exploiting the respective advantages of tubes and transistors in an innovative manner, combining them to create a harmonious whole.
The SP-T700 is characterised by excellent reproduction features that remain constant over the entire frequency and load range and it has a superior power reserve.
The tubes are 100% selected frame grid tubes from the military sector. They are designed for a lifetime of 10,000 hours. The best of two worlds: Subtle reproduction of voices and acoustic instruments, plus the strength and punch of a huge rock stage – the SP-T700 is an exceptional power amplifier that meets such contradictory requirements with elegant ease.
This is only possible due to the latest tube technology, combined with a transistor end stage. The outcome: Inspiring sound, plus strength and comprehensive speaker control.)

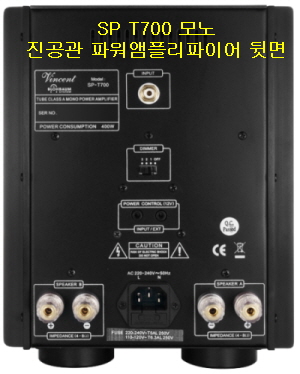

시스템의 입력단은 1계통 모노 RCA을 비롯해 1개의 3.5mm 파워컨트롤을 위한 잭 소켓이 있고 출력단은 2조의 스피커시스템 터미널과 1개의 3.5mm 구경 파워컨트롤을 위한 잭 소켓 등이 준비되어 있다. 외형 컬러는 Black과 Silver로 되어 있다.
설계방식: 진공관 탑재 클래식 A 증폭방식의 모노 부럭형
출력: 150W(8Ω), 300W(4Ω)
Class A/8Ω: 10W
재생주파수대역:20Hz–20kHz(+/-0.5dB)
디스토션: <0.01%(1kHz, 1Watt);<0.1%(1kHz, 25Watt)
입력감도: 1V(for 25 Watt RMS at 4 Ohm)
SN비:>90dB
입력임피던스:>22KΩ
사용진공관 6S3P-EV관 1개, 6SCH9P관 1개, 6Z4관 1개
크기(WHD): 210 x 263 x 400mm
중량: 16kg
문의처(수입원:다응): (02) 597-4100

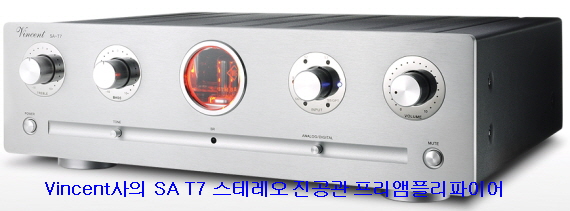

동사가 최근에 소개하고 있는 또 하나의 제품으로는 모델 SA-T7 스테레오 진공관 프리앰플리파이어시스템이 있다. 시스템의 설계 특징을 보게 되면 아날로그와 디지털 모든 신호를 사용할 수 있게 DA컨버터가 내장되어 있다.

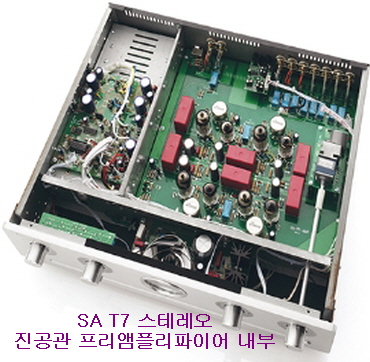

진공관을 보게 되면 CV6189관 4개를 비롯해 6S3P-EV관 4개 그리고 85A2관 1개 등 무려 9개가 탑재되어 있다. 그런데 이 관을 보니 영국산(tube made in England)과 러시아에서 생산된 밀리터리급(Russian military tube)으로 매우 안정감 있음은 물론 수명도 장기간을 사용 할 수 있는 매혹적인 소형관 들이다.
4개의 CV6189관은 오래전에 사용한 영국산이며 6S3P-EV관 4개는 러시아산으로 미그 전투기에 사용했다고 한다. 동사의 설명에 의하면 Dipl-Ing(Master of Engineering) Frank Blöhbaum)특허 회로 기술에 의해 제작된 제품이다.
다른 triods보다 저 잡음으로 증폭도가 매우 높은 수준을 가지고 있다고 하며 통신용에 주로 사용되었는데 고주파 신호 24/7 증폭에 사용된 저장 영역을 갖추고 있다.(This tube is a new old stock (NOS) from storage that was used for amplifying high-frequency signals 24/7 in telecommunication.)
이 관들은 일반적으로 시중에서 쉽게 구할 수 없는 관들로 약 1만 시간을 쓴다고 하니 놀 날만 하다. 필자는 이 시스템을 직접 시청해 보면서 재생음질에서 그 성능을 알게 되었다. 이 제품은 광 단자을 비롯해 코엑셀 디지털 입력 단자들이 전부 갖쳐저 있어 사용하기 편리한 제품이 아닌가 한다.
이 시스템에는 이외에도 녹음 단자와 톤 컨트롤 기능도 있어 오디오시스템을 잘 다루지 못하는 초보자 에게도 자신이 재생되는 음질을 직접 자신의 취향에 맞게 조정해 가면서 즐길 수가 있어 더욱 좋다는 생각이 든다.

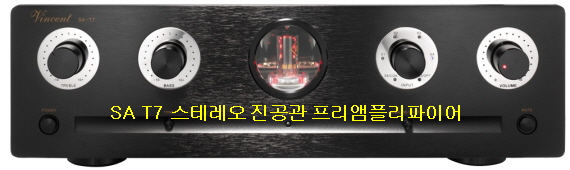

사진에서 보여 주고 있듯이 산뜻한 외형 디자인을 갖추고 있으며 전면 중앙에 진공관의 따스한 불빛이 매우 유혹적인 모습을 보여 주고 있다. 특히 깨끗하게 단장된 실버 컬러의 정교한 모습은 사용하는 사람의 감촉을 자극하게 만든다.

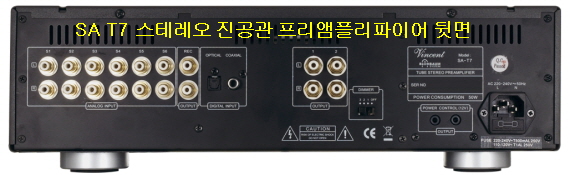

시스템의 입력 단은 스테레오 RCA, 1계통을 비롯해 광 단자 1계통 그리고 동축 코억셀 1계통이 있으며 출력단은 2계통의 스테레오 RCA(프리출력), 1계통 스테레오 RCA(Rec 출력), 3.5mm 구경 잭 소켓(Power Control) 등이 준비되어 있다.
설계방식: DA컨버터가 내장 진공관 프리앰플리파이어
재생주파수대역: 10Hz–100kHz(+/-0.1dB)
출력전압: 3V
THD: <0.001%(1kHz, 출력전압 2V/10kΩ에서)
입력감도:43mV(2V 출력전압시)
SN비: >100dB(A)
입력임피던스: >22KΩ
사용진공관: CV6189관 4개, 6S3P-EV관 4개, 85A2관 1개
크기(WHD):430 x 135 x 370mm
중량:8.5kg
문의처(수입원:다응): (02) 597-4100

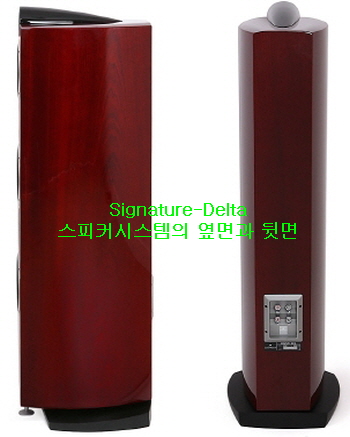

프랑스의 Saint-Germain 지역에 위치해 있는 스피커시스템 전문 메이커로 오랜 역사와 전통을 자랑하고 있는 Triangle사가 새롭게 개발한 Signature 시리즈의 Delta 마루형스피커 시스템.

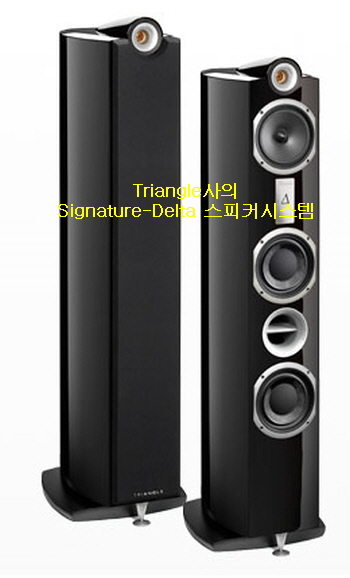

이 제품은 사진에서 볼 수 있듯이 3웨이 4유닛 구성 위상 반전 설계 마루형으로 인클로저 전면 배플판 중앙에 독특한 디자인의 위상 반전 포트를 설치해 제작된 고음질 재생용 스피커시스템이다.
우선 제품의 설계 방식은 동사가 이 분야에 30년의 역사가 말해 주듯이 스피커시스템 설계에 있어서는 최고 품질의 스피커시스템을 개발 생산하는데 있어 거의 프랑스의 제조 공정으로 제품을 관리하고 제작 한다는 것이다.
다시 말해 스피커시스템을 만든다는 장인 정신이 확고한 음향 전문 지식을 갖춘 최고의 엔지니어에 의해 완성시켜 준다는 것이다. 동사의 목표는 현실적으로 모든 악기나 사람의 목소리의 느낌과 사실감을 재현하기 위해 라이브 공연의 감정을 공유하다는 것이다.
시스템의 설계 특징은 음향 전문 지식을 혁신하고 지속적으로 개선하는 기술을 몇 년 동안 투자했다. 동사의 Klippel 시스템은 스피커시스템의 디자인 및 시뮬레이션에 사용된다. 이러한 3D 프린터 방식으로 동사는 프로토 타입을 내놓고 있으며 최신의 CAD 소프트웨어 및 측정 시스템인 MLSSA CLIO을 활용 보다 효율적인 연구로 신제품을 내놓고 있다.
우선 이 제품의 설계를 보게 되면 위상 반전 마루 형으로 인클로저 상단에 노출 방식으로 부착시켜놓은 고음용 트위터는 알루미늄 다이캐스트로 만든 유닛 TZ2550을 탑재해 놓았다.
이 트위터는 알루미늄 다이 캐스트 플래그 방식으로 돔형 디자인이며 25mm 구경 티타늄 재질로 만든 것이다. 즉 새로운 파빌리온 주조의 알루미늄 재질이며 동사의 하이엔드 시스템인 마젤란 프로그램에서 제공하고 있다.
초고역 재생이 특징이며 트위터의 뒷면에 있는 구멍은 볼륨 압축 댐핑 방식으로 최적화를 갖쳐 투명성뿐만 아니라 감쇠 왜곡의 측면에서 개선된 방식이다. 중음용은 High-Density Fiberboards 콘으로 만든 7“ 구경이다.

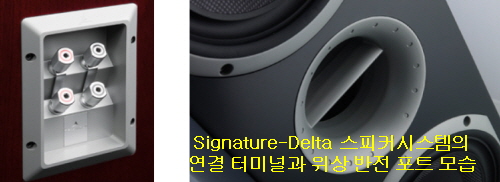

또한 2개의 저음용 우퍼는 7“구경으로 ”Double ferrites for deep low performance“로 제작되어 있다. 이 시스템의 2개의 저음용 우퍼 사이에 위상 반전용 트윈 포트(Twin Vent -Solid Bass)가 설치되어 있다.
시스템의 인클로저 후면에 설치해 줄때와는 달리 충분하게 저음 방출이 가능하게 되어 있게 제작 한 것이다. 이 기능은 완전하게 각 드라이버 동작을 분리시켜 주고 있으며 인클로저 밑쪽에는 매우 단단한 알루미늄 재질로 만든 받침대가 든든하게 부착되어 있다.
스피커시스템의 성능을 최적화하는 것은 필터에 더 적은 부품을 사용하는 방법으로 신호 경로는 투명성과보다 세련된 톤 밸런스를 허용 한다. Delta 마루형시스템은 중음 대역과 고음 대역 분리로 새로운 필터는 구성 요소 사이의 전자파 전송을 제거하고 고음 대역과 중음 대역 주파수의 부드러움을 향상시켜 주게 했다.
이를 위해 내부 배선은 Kimber Kable사의 것을 사용하고 있다. 즉 낮은 주파수에서/고음과 미드 레인지 주파수 딱딱 한 것을 보다 부드럽게 재생시켜 줄 수 있어 선택된 것 이라는 설명이다.
특히 다른 섹션의 가닥과 두개의 케이블의 조합은 공진을 최소화하고 성능을 최적화해 주게 한다. 이외에도 구리 합금 고품질의 터미널은 바이와이어링 연결사용이 가능하게 부착되어 있다.
5mm의 케이블 사용을 허용하고 또한 바나나 플러그를 받을 수 있는 로킹 시스템으로 완벽한 결합을 보장한다. 동사는 제품의 성능을 확인하기위한 대부분의 테스트는 최적 곡선을 식별하고 가장 효율적인 재료를 선택 좋은 음질 제품을 제작한다는 것이다.
시스템의 외형 컬러는 Piano lacquer로 십여 번의 페인트로 마감 처리시켜 완벽하게 제작되어 있다. 다시 말해 스피커시스템을 만든다는 장인 정신이 확고한 음향 전문 지식을 갖춘 제품이다.
(The Delta model was the company’s starting point in terms of research for this range. This 3 way bass reflex speaker is a well designed technology jewel. This speaker is a symbol of TRIANGLE’s acoustic expertise.)
설계방식:3웨이 4유닛 구성 위상 반전 설계 마루형
사용유닛: 고음용 25mm, 중음용 7" High-Density Fiberboards 콘
저음용 Double ferrites for deep low performance 2개
출력대역폭: 35Hz-20KHz(+/-3dB)
출력음압레벨: 92dB(W/m)
임피던스:8Ω
최저임피던스:3.2Ω
파워헨드링: 120W
Repetitive peak power :240W
저음대역주파수(Low frequency roll-off): 280Hz
고음대역 roll-off : 2,7KHz
크기(WHD): 233 x 1170 x 372mm
중량:33,00 kg
문의처(수입원:다응): (02) 597-4100
덴마크의 Årre에 위치해 있는 하이엔드 오디오시스템 제조 메이커로 이름이 잘 알려진 GamuT Audio사가 내놓은 톱 모델로 하이파이용 스피커시스템. 동사는 원래 앰플리파이어를 전문적으로 개발 소개해온 메이커로 우리에게도 알려져 있다.
모델 Zodiac시스템은 3웨이 5유닛 구성 시스템으로 임펄스 최적화된 위상 반전 설계 마루형으로 사용 유닛은 저음용 우퍼에 Gamut사가 개발한 10"구경 페이퍼 콘으로 superior pistonic performance 솔리드 우드 더스트 캡으로 만든 3개를 사용하고 있다.
중음용에는 동사가 개발한 7" 구경의 슬라이스 페이퍼 콘, 맞춤형 천연 오일 함유 유닛 그리고 고음용 트위터 역시 동사가 개발한 1,5" 구경으로 링 라디에이터, 실크 콘, 네오디늄 마그네트(ring radiator silk cone, neodymium magnet)고음용 트위터 유닛을 부착해 제작되어 있다.
동사의 라우드 스피커 드라이버는 Gamut사에 의해 설계되었다. 고유한 요소에는 콘의 섬유에서 착색될 가능성을 없애기 위해 미드 레인지 드라이버 콘을 함침 시키는데 사용되는 독특한 천연 오일과 무게와 밀도에 따라 수작업으로 만들었다.
저음용 우퍼의 견고한 나무 더스트 캡이 포함되어 있으며 전체 주파수 범위에서 완벽한 성능을 제공하게 만들었고 각 라우드 스피커에서 드라이브 유닛은 물리적으로나 전자적으로 조화를 이루어 경이적인 위상 응답을 얻게 했다.

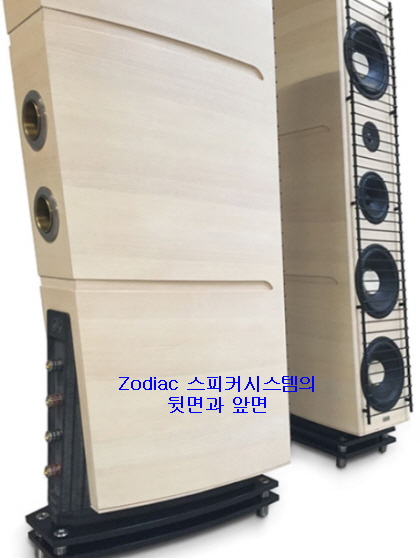

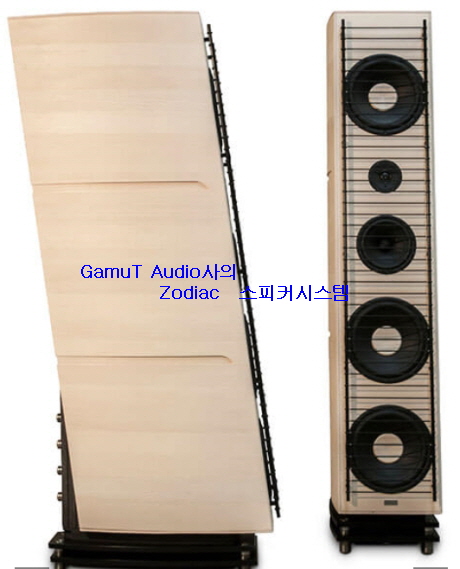

이것은 완벽한 타이밍에 필수적이며 음악을 충실하게 표현 할뿐만 아니라 실제 깊이, 존재감 및 사운드 스테이지를 제공하게 해준다. 사진에서 보여 주고 있듯이 인클로저 상단에는 중음용을 그 밑쪽에 고음용 트위터를 부착시켜 놓았으며 중음용 과 2개의 저음용 우퍼를 나란히 일직 선상에 부착시켜 만든 시스템이다.이 모델은 한번 에 하나씩, 손으로, 그리고 모든 단계에서 작은 세부 사항에 힘들어 제작하고 있다. 단지 1년에 12쌍을 만들며 관련 기호를 그리고 수석 디자이너인 Benno Baun Meldgaard가 12개월 이내에 각 Zodiac 소유자를 방문하여 특정 리스닝 룸으로 미세 조정을 해줍니다. 단 해외의 경우 대리점과 상담.
(our chief designer, Benno Baun Meldgaard, will visit each Zodiac owner within 12 months of purchase to fine-tune the Zodiac to your particular listening room.)
드라이버 및 크로스 오버는 세계적으로 유명한 드라이버 전문가와 협력하여 경이적인 동적 응답을 제공하는 브랜드의 맞춤형을 사용하고 있다. 특히 DC 커플링 미드 레인지를 갖춘 3 웨이 위상 및 임펄스 선형 크로스 오버 설계 방식이다.
시스템의 크로스 오버 포인트는 350Hz 및 2,250Hz 되어 있으며 크로스 오버는 덴마크 전문가 Jantzen Audio의 최상급 구리 및은 커패시터를 선택해 사용했다. 시스템의 인클로저는 매우 복잡하게 되어 있으며 미드 레인지와 우퍼 챔버가 맞춤형 어쿠스틱 필터로 반 분리되어있어 중간 범위의 개방성과 동적 응답을 극대화하는 새로운 내부 공간 시스템을 선보였다.
또한 모든 Gamut사의 스피커시스템은 아름답게 가공된 알루미늄 재질로 만든 후방 장착형 포트를 갖추고 있다. 라우드 스피커시스템의 위상 반전 포트는 일반적으로 베이스 응답을 확장하는데 사용된다.
그러나 신중하게 설계된 스피커 본체와 정밀하게 균형 잡힌 드라이버가 이미 이것을 달성했기 때문에 포트가 임펄스 응답을 최적화하도록 조정되어 있다. 즉, 드라이버가 음악의 변화에 즉각적으로 반응하여 완벽한 타이밍과 생생한 역 동성을 제공 할 수 있게 한 것이다.
이외에도 견고한 목재 패널로 눌러진 형태로 21-28층의 지속 가능한 재질로 수 가공 방식의 실목 합판으로 되어 있고 뛰어난 음향 성능을 위해 설계된 곡선형 및 복잡한 내부 브레이싱으로 최소이지만 최적의 내부 댐핑 기능을 갖추고 있다.
최적의 임펄스 응답을 위해 정밀하게 조정된 2 x 5mm 황동 및 스테인리스 포트를 뒷면에 부착시켜 놓았다. 특히 저음대역의 공명을 제거하기 위한 코팅 금속과 복합 댐핑 소재의 5 층 샌드위치 구조로 제작된 판과 스파이크 베이스 시스템은 놀라운 안정성을 제공하고 스피커를 바닥에서 분리시켜 놓게 했다.

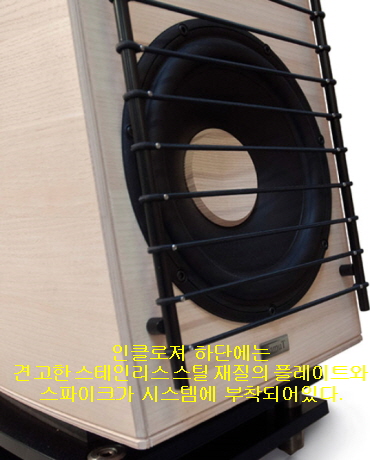

시스템의 진동을 컨트롤 해줄 수 있는 견고한 스테인리스 스틸 재질의 플레이트와 스파이크가 시스템에 부착되어있다. 놀라운 안정성을 제공하고 스피커시스템을 바닥에서 분리 할 수 있도록 설계된 몇 가지 기능을 갖추고 있다.
각 스피커시스템의 수직 및 수평 기울기는 바닥상태를 보정하고 실내에서 스피커시스템의 음향 성능을 최적화하기 위해 스테인리스 강판에 미세 조정 나사를 사용하여 조정할 수 있다.
레이크 각도가 완벽해지면 스피커는 효과적으로 사라져 음악 사운드 스테이지만 남게 된다. 단단한 바닥을 보호하고 공진을 축축 하게하는 탈부착이 가능한 스테인리스 스틸 컵 받침대 그리고 미세 조정 나사 조절 장치로 거실의 스피커 음향 성능을 최적화하기 위해 스피커의 수직 및 수평 기울기를 쉽게 수정할 수 있다.
시스템의 배선 및 연결은 내부 전반에 걸쳐 Gamut Reference 케이블 링을 사용하고 있으며 바이와이어링 및 바이 앰핑을 가능하게 하는 4개의 입력 단자가 부착되어 있다. 스터드 와이어, 4mm 바나나 플러그 또는 맞춤형 20mm 스페이드와 호환되는 스테인리스스틸 '너트'가 있는 금도금 OFC 구리 재질의 입력 단자이다.
모든 스피커시스템은 자체적으로 드라이버를 보호해 줄 수 있게끔 그릴을 갖추고 있다. 드라이버 보호를 위한 그릴은 드라이버의 직접적인 경로에 있기 때문에 소리와 상호 작용한다. 따라서 외모와 멋진 사운드, 소중한 스피커 드라이버를 보호하는 것 사이에 타협점이 있다.

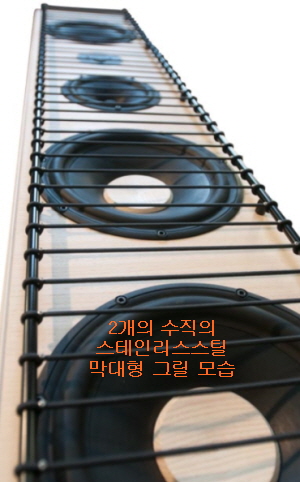

동사 제품에서는 그릴 대신에 2개의 수직의 스테인리스스틸 막대(two vertical stainless-steel rods)가 드라이버의 측면에 있다. 이 막대는 똑똑해 보이고, 드라이버를 보호하며, 무엇보다도 청각 장애물을 제공하지 않는 일련의 수평 패브릭 직조 끈을 지지한다,.
(These rods support a series of horizontal, fabric-woven strings that look smart, protect the drivers and, most important, offer no acoustic obstruction whatsoever)
모든 Gamut 라우드스피커시스템은 내부적으로 자체 레퍼런스 케이블을 갖추고 있다. 이 레퍼런스 케이블은 잡음이 적고 음악을 더 많이 전달할 수 있도록 맞춤 설계되어 있다. 음악의 자연적인 역동성을 손상시키지 않으면서 음향 및 전자기 에너지를 제어하는 지능적인 방법을 사용한다.
동사의 맞춤 설계된 스테인리스 스틸 및 황동 입력 단자에는 깨끗하고 선명한 연결을 위해 노출된 와이어를 클램핑 할 수 있는 압력 삽입부가 있다. 그런 다음 사람들은 플러그인 솔루션을 선호하므로 바나나 플러그 및 스페이드와도 동등하게 호환된다.
설계방식: 3웨이 5유닛 구성 위상 반전 마루형
사용유닛: 고음용 1.5” 실크 돔형
중음용 7", 저음용 10" 3개
재생주파수대역:16Hz-40kHz
임피던스:4Ω
최저임피던스:2.9Ω(180Hz)
출력음압레벨: 90dB(2.83V)
크로스오버주파수: 350Hz/2,250Hz
크기(WHD): 310 x 1,650b x 680mm
중량: 196kg
연락처:(+45) 70 20 22 68
