J : 2016년도 9월4번째 신제품 페레이드
 이영동    | 2016·09·26 21:35 | HIT : 1,100
2016년도 9월4번째 신제품 페레이드

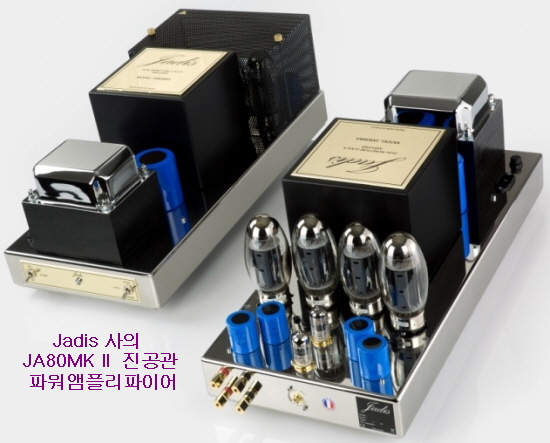

Jadis사의 JA80MK II 진공관 파워앰플리파이어


프랑스 Chemin du Pech에 위치해 있는 오디오시스템 제조 메이커인 Jadis사가 개발한 진공관 출력소자를 사용해 만든 파워앰플리파이어시스템. 채널당 90와트 실효 출력을 낼 수 있게 설계된 A 클래스 증폭 방식의 모노부럭형.
시스템의 바이어즈는 자동으로 설계되어 있고 이 제품에 사용 할 수 있는 진공관은 KT150관을 위시해 6550관, KT120, KT90, KT88, 6CA7, EL34관 등을 4개씩 전부 8개를 그리고 ECC82관과 ECC83관 등은 2개씩 이다.
이 모델은 동사가 1983년도에 내놓은 최초의 모델 JA80시스템을 최신 버전(version)으로 다시 업그레이드 시켜 놓은 시스템으로 그동안 여러 번 업그레이드해 왔으며 모델 이름은 그대로 유지해온 제품이다.
설계 특징은 트리플 부하와 자동 바이어즈(triple load and autobias)구성에서 작동하게 되어 있다. 또한 사용 진공관도 penthodes 증폭관으로 다양한 종류를 쓰게끔 할 수 있게 되어 있다.

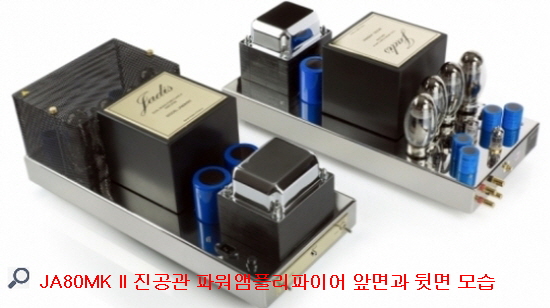

동사가 소개하고 있는 MkII버전은 사진에서 보여 주고 있듯이 출력관 KT150 pentodes를 탑재해 놓은 것으로 드라이버관 ECC82와 ECC83관 등을 사용 질감의 다이내믹한 아날로그 사운드를 즐길 수가 있게 했다.
출력 트랜스는 1~16Ω의 임피던스 적응을 할 수 있게 되어 있다. 음극 회로는 개인 퓨즈에 의해 보호된다. (The cathode circuit is protected by an individual fuse) 시스템 사용한 전력 변환기는 열 및 진동을 위해 대형을 탑재해 놓았으며 높은 전압의 필터링은 고용량 커패시터에 의해 보장된다.
튜브를 가열하는 것은 균형과 노이즈 감소와 교류하는 것으며 출력 단자는 바이 와이어 링을 할 수 있게 준비되어 있다. 연결 터미널 단자는 금도금되어 있어 신호의 흐름을 좋게 하며 기존의 케이블 연결 "점 점"조립 및 실버/구리 주석 솔더를 사용하고 있다.
(Gold connections assure a faithful broadcast of the signals. The device is assembled with conventional cabling "point by point" and uses a silver/copper tin solder.)
또한 KT150 출력관에서 다른 출력관으로 교체하고 싶을 때 이를 위한 수정 기능이 내부에 준비되어있다.(When switching from KT150 to another type of power tube such as:EL34, 6CA7, KT88, KT90, KT120 & 6550 a small modification has to be made inside the unit.)

Jadis-JA80 MkII-진공관 파워앰플리파이어 재원

설계방식: A 클래스 증폭 방식의 모노부럭형
출력:90W+90W(8Ω)
출력대역폭: 20Hz-27KHz
입력감도: 500mV
사용진공관: KT150/6550/KT120/KT90/KT88/6CA7/EL34,
           ECC82, ECC83
소비전력:190W(each mono amplifier)
크기(WHD): 260 x 240 x 625mm
중량: 35Kg
연락처: 소비코AV 02-525-0704

Audio Stand Art사의 Pre Ref 1 프리와 앰플리파이어와 TB150 파워앰플리파이어


러시아의 소규모의 오디오 제조업체인 Audio Stand Art사는 Ostrouschenko아나톨리와 Ostrouschenko안톤 등 2인의 엔지니어 출신에 의해 1995년에 출발 1977년 첫번째 세트인 앰플리파이어와 스피커시스템을 소개하면서 시작되었다.

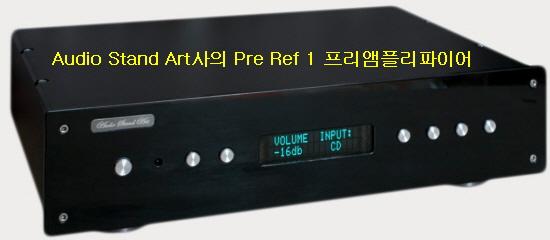

동사가 최근에 개발한 PreRef 1 프리앰플리파이어시스템과 TB150 파워앰플리파이어시스템. 사진에서 보여 주고 있듯이 심플한 외형 디자인을 갖추고 있는 제품들로 11월달 모스코바에서 열리는 하이엔드 전시회(Moskow Hi-End Show 2016)에 출품할 예정으로 있다.
PreRef 1 프리앰플리파이어시스템의 설계 특징은 클래스 A급 설계로 매우 낮은 왜곡과 최대 음질을 얻을 수 있게 만든 시스템. 3계통의 언밸런스드 RCA 입력단과 1계통의 밸런스드 XLR을 갖추고 있으며 볼륨 조절을 비롯해 발광 디스플레이 그리고 원격 제어 버튼 기능을 갖추고 있다,.
특히 내부 배선에서도 고음질 전송을 위한 설계가 돋보이는 프리앰플리파이어로서 전면 패널은 두랄루민 재질로 가공된 검정 패널이며 알루미늄을 양극 산화 가공되어 있는 것을 사용 제작되어 있다.

PreRef 1 프리앰플리파이어 재원

설계방식: 트랜지스터 설계 프리앰플리파이어
재생주파수특성: 0Hz-200kHz((-3dB)
입력임피던스: 100,000Ω(XLR)
입력임피던스: 75Ω(RCA)
출력임피던스: 30Ω(XLR)
출력임피던스: 100Ω(RCA)
THD: <0.0005
소비전력: 25W
크기(WHD)440 x 115 x 330mm
중량: 8kg
연락처: 8 (903) 541-83-15; 8 (909) 679-93-34(러시아)

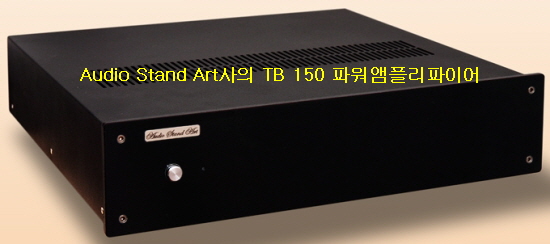

Audio Stand Art사의 TB 150 파워앰플리파이어


동사가 개발 판매하고 있는 모델 TB150 파워앰플리파이어시스템은 Pre Ref 1 프리앰플리파이어시스템과 가장 이상적인 컴비네이션 시스템으로 채널당 80와트 출력을 낼 수 있게 설계된 시스템이다.

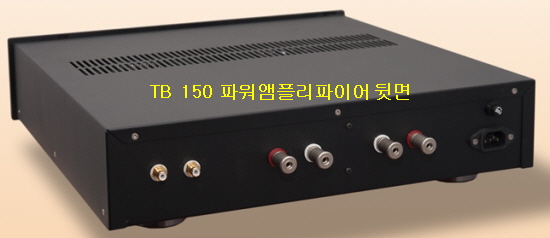

사진에서 보여 주고 있듯이 심플한 외형 디자인을 보여 주고 있으며 프리앰플리파이어시스템과 같은 외형 컬러를 갖추고 있다.

TB150 파워앰플리파이어 재원

설계방식:트랜지스터 소자 탑재 파워앰플리파이어
출력: 80W+80W(8Ω), 150W+150W(4Ω)
재생주파수대역: 0.6Hz-100kHz(-3dB)
입력감도: 0.7V
입력임피던스:50KΩ
출력임피던스:<0.2mΩ
THD: <0.02%
소비전력: 400W(최대)
크기(WHD): 440 x 110 x 430mm
중량:18kg
연락처: 8 (903) 541-83-15; 8 (909) 679-93-34(러시아)

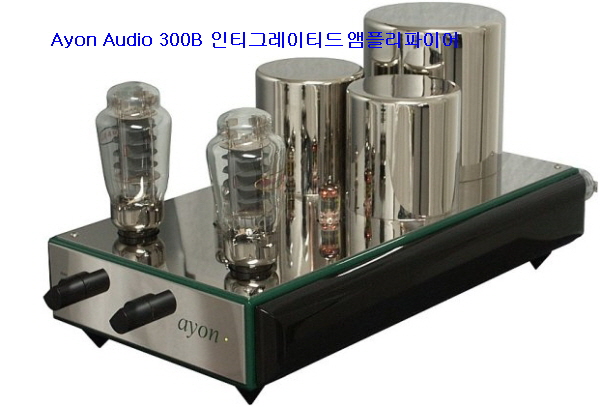

Ayon Audio 300B 인티그레이티드 앰플리파이어


오스트리아의 Gratkorn에 위치해 있는 Ayon Audio사가 개밸 판매하고 있는 300B 인티그레이티드형 앰플리파이어시스템. 동사는 진공관 앰플리파이어를 비롯해 각종 중량급의 여러 종류의 각종 오디오시스템들을 개발 소개하고 있는 오디오시스템 종합 제조 메이커.
Ayon Audio사가 소개하고 있는 "300B"시스템은 사진에서 보여 주고 있듯이 매우 깔끔한 모습을 갖추고 있는 중량급제품이다. 자연스런은 곡선과 세련된 색감 그리고  우아함의 시대를 초월한 가치를 제공하고 있다.
(The Ayon Audio "300B" Amplifier is a zero db feedback, single ended "300B" triode amplifier offering Ayon Audio trademark neutrality, dynamics and resolution together with deep, fast and uncolored bass performance.
A switch-able preamp section allows the Ayon "300B" to be used as an integrated amplifier or power amplifier only. With its output power of 20 watts per channel, the Ayon "300B" will unlock the full sonic potential of any loudspeaker with 90 db or higher efficiency. Perfect craftsmanship and outstanding design complement this premier amplifier.)
채널당 실효 출력은 20와트이며 싱글 엔디드 트리오드(Triode)순 A급 증폭 방식이며 진공관 소자 설계 인티그레이티드형 앰플리파이어시스템으로 제로 피드펙(Zero Feedback)회로 구성이며 사용 진공관은 AA300B-S관 1조를 비롯해 5687관과 12AU7관 각각 2개씩이다.
시스템의 볼룸 콘트롤은 Potentiometer이며 사용하기 편리한 원격 기능의 리모트 콘트롤(Remote Control)이 준비되어 있다. 입력단은 라인3계통을 위시해 다이렉트 입력단 1계통이 있다.

300B 인티그레이티드형 앰플리파이어시스템 재원

설계방식: 싱글 엔디드 트리오드(Triode)순 A급 증폭 방식
출력: 20W+20W(8Ω)
재생주파수대역: 7Hz-50kHz(-2.8dB)
로디임피던스: 8Ω
네가티브피드펙: 0dB
출력대역폭: 7Hz-60kHz
Peak 출력:40W+40W
입력임피던스: 100KΩ(1kHz때)
S/N비:98dB(전출력시)
험: 0,003V
사용진공관: AA300B-S관 1조
            5687관/12AU7관 2개
소비전원: 155W
크기(WHD): 280 x 270 x 540mm
중량: 31kg
연락처: +43 3124 24954(Austria)

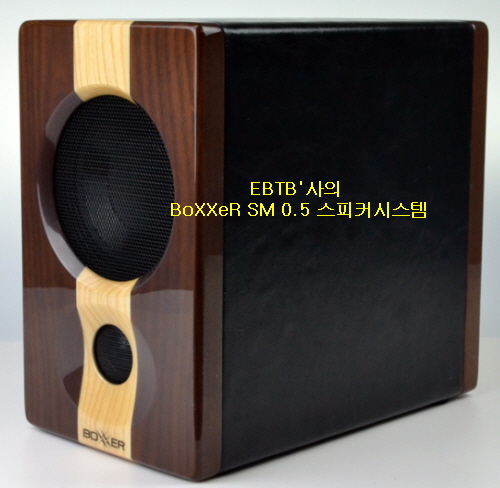

EBTB'사의 BoXXeR SM 0.5 스피커시스템


EBTB(Everything But The Box S.A.)사는 불가리아 Varna 근교에 위치해 있으며 2003년 Kamen Dobrev와 Dobromir Dobrev 두 사람의 엔지니어가 설립되었다. 그러나 그들은 프로페서널 오디오시스템 대리점으로 1991년에 Shark Art회사로 출발한바 있었다.
그들은 대리점을 운영하면서 나름대로 스피커시스템 대한 설계와 디자인 등에 관해 관심을 보였고 자신들의 디자인 제품을 개발하기로 작정 1997년 최초로 액티드 방식의 제품과 패시브 스튜디오 모니터시스템을 첫 작품으로 개발 소개했다.

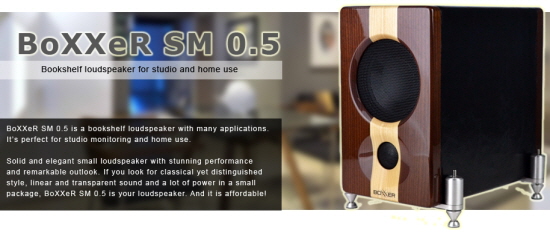

2001년 Terra시스템을 개발 했으며 2003년 별도의 회사를 분리시켜 설립 Everything But The Box S.A. 상호로 신제품들을 소개하게 된 것이다. 2016년도 뉴 모델로 2웨이 2유닛 구성 방식의 북 셀프형 boXXer SM 0.5W시스템을 내놓았다.
시스템의 사용 유닛은 보게 되면 고음용에 이탈리아 DAR technology사의 1" 구경 네오디늄 마그네트 실크 돔 트위터와 중저음용에는 1.5" 보이스 코일과 고무 재질 서라운드(rubber surround) 그리고 waterproof 페이퍼 콘으로 만든 5"구경을 사용하고 있다.
(BoXXeR SM 0.5 Compact and affordable High End bookshelf loudspeaker 5" studio woofer with aluminum die cast basket and 1.5" voice coil as well as waterproof paper cone and rubber surround with DAR technology 1" neidymium tweeter)

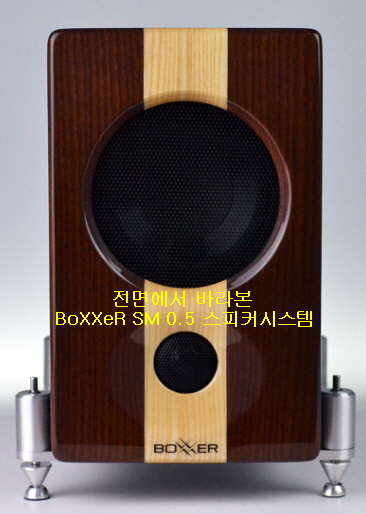

사진에서 보여 주고 있듯이 전면 배플판 상단에는 중저음용 드라이버가 있으며 고음용 트위턴는 그 아래쪽에 부착되어 있다. 시스템의 인클로저 재질은 자작나무를 사용 제작되어 있다.
인클로저의 앞면과 후면 패널은 CNC 가공시켜 만든 것이며 10mm구경의 에어크라후트 알루미늄 합금(CNC machined aircraft aluminum 10 mm front and back panels)재질로 되어 있다.

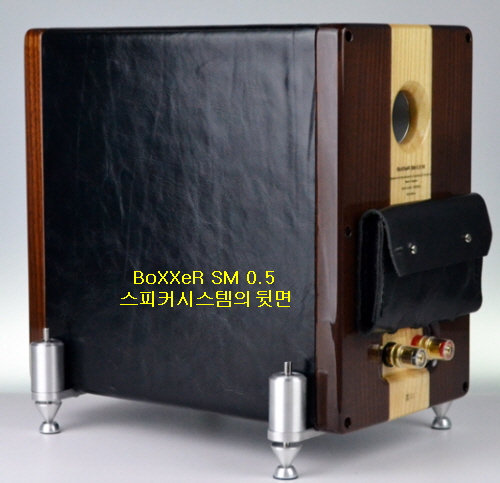

시스템 측면을 보게 되면 가죽(Genuine leather)을 감싸놓았다. 또한 뒷면은 케이블 관리하는 가방이 부착되어 있고 인클로저 하단에는 보기에도 든든한 진동 방지용 아웃리거(outrigger footers)가  부착되어 있다.
(enclosure combines leather-wrapped Birch Ply for the top, bottom and sides, 1cm aluminium alloy for the front and rear bafles. The basic version eliminates the outrigger footers and cable management bag on the back). 금도금 커넥터가 준비되어 있으며 시스템의 옵션으로는 “Genuine leather cable management bag”과 “Aluminum feet with spring suspension”.

BoXXeR SM 0.5 북 셀프형 재원

설계방식:2웨이 2유닛 구성 시스템
사용유닛: 고음용 1" 트위터(네오디늄 마그네트)
          중저음용 5"
재생주파수대역: 50-2KHz
임피던스: 8Ω
출력음압레벨: 88dB(1w/1m)
RMS 파워: 100W
크기(WHD): 164 x 270 x 280mm (without optional accessories)
중량: 5.7Kg (without optional accessories)
연락처: + 359 89 6628386
