S : 2016년도7월4번째 신제품 페레이드
 이영동    | 2016·07·25 09:32 | HIT : 1,614
SA Lab사의 300B Reference 인티그레이티드앰플리파이어


2004년에 설립된 러시아 Orekhovy boulevard에 위치해 있는 오디오시스템 제조 판매 회사인 Sound Analysis Laboratory사가 개발 소개하고 있는 300B Reference 인티그레이티드형 앰플리파이어시스템.
동사는 2004년 모스크바 하이파이 쇼에 참여 브랜드 이름을 알리게 되었다. SA Lab사의 제품은 독특한 외형 디자인과 내부 회로 설계 등 기존의 제품과는 차별화된 모습을 갖쳐 소개하고 있는 점이 특징.

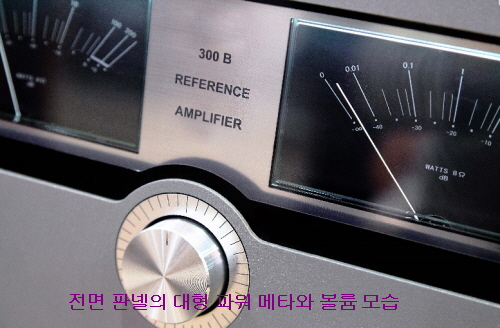

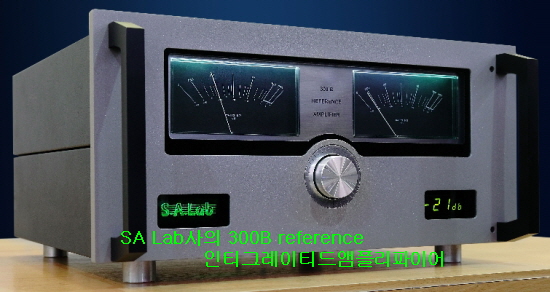

동사가 소개하고 있는 모델 300B Reference시스템은 사진에서 보여 주고 있듯이 대형 아날로그 메타를 전면 판넬에 설치해 시원스런 느낌을 주게 디자인이 되어 있는 고음질 재생시스템이다.
사용 진공관은 드라이버단에 12AY7관 2개를 비롯해 5U4G관 2개, 6ц4с관 2개 그리고 300B 출력관 4개 등을 탑재해 설계되어 있다. 시스템 출력은 채널 당 15와트이며 최대 25와트까지 가능하게 되어 있다.
중량급의 인티그레이티드형 앰플리파이어시스템으로 진공관 소자를 사용해 고음질 재생이 가능하게 제작되어 있는 점이 특징. 중량급의 앰플리파이어시스템으로 보기에도 시원한 전면 판넬의 2개의 아날로그 메타가 관심을 끌게하고 있다.
(Integrated amplifier SA Lab 300B Reference is brilliant demonstration of extraordinary musical possibilities of legendary audiophile triode 300B and Sound Analysis Laboratory design principles.)

300B Reference 인티그레이티드형 앰플리파이어시스템 재원

설계방식: 진공관 소자사용 인티그레이티드형
출력: 15W+15W(8Ω)
      25W+25W(4Ω)
사용진공관:  12AY7관 2개, 5U4G관 2개, 6ц4с관 2개
             300B관 4개
재생주파수대역: 20Hz-20,000Hz
THD : 0,1%
SN비: 105dB
입력감도: 1.5V(RMS)
크기(WHD): 460 x 214 x 510mm
중량: 78kg
연락처: +7 916 678 00 70
        +7 926 389 37 55

Amphion사의 Amp 500 스테레오파워앰플리파이어


Finland의 Kuopio에 제조 공장을 두고 있는 스피커시스템 전문 제조 메이커인 amphion사가 개발 소개하고 있는 모델 Amphion-Amp 500시스템은 스테레오 설계 파워앰플리파이어시스템.

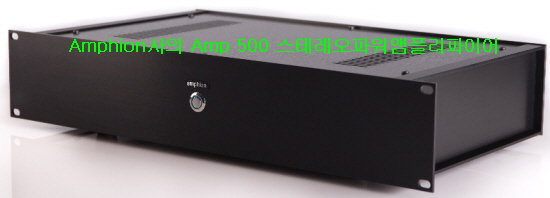

동사가 개발 판매하고 있는 스피커시스템인 모델 Two15/Two18/One18시스템과의 이상적인 매칭으로 소개하고 있는 시스템.사진에서 보여 주고 있듯이 심플한 외형 디자인을 갖추고 있는 고음질의 파워풀한 디자인 제품.
채널당 330W(4Ω) 출력을 낼 수 있게 설계되어 있으며 2Ω에서는 최대 채널당 500와트까지 가능하다. 증폭 방식은 동사의 독자적인 특허 기술인 “AMS amplifier technology”라는 설명.

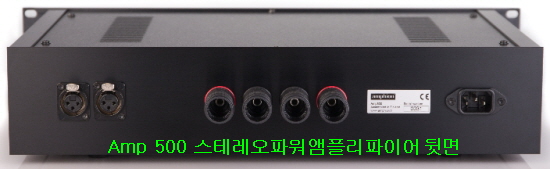

시스템의 입력단은 2조의 Neutrik사의 밸런스드(XLR) 단자가 준비되어있다. 또한 스피커시스템 연결 단자는 3웨이 바인딩 포스트(바나나 콘넥터, 바 와이어 또는 spades)이고 19” 랙 마운트(2U), 고성능의 알루미늄 재질로 제작되어 있다.

Amp 500 스테레오 파워앰플리파이어 재원

설계방식: AMS amplifier technology 증폭 방식의 스테레오 파워앰플리파이어
출력: 330W+330W(4Ω)
      500W+500W(2Ω)
다이내믹레인지: 115dB
전원부: 230/115V(자동선택)
Certification: CE, EuP and Energy Star
크기(WHD): 483 x 88 x 260mm
중량: 5.5kg
연락처: +358 17 2882 100

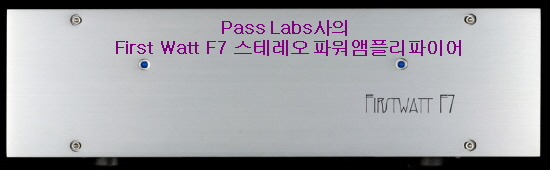

Pass Labs사의 First Watt F7 스테레오 파워앰플리파이어


앰플리파이어 제조 명가로 우리에게 잘 알려진 미국 캘리포니아 주 Auburn에 위치 있고  1998년 설립된 메이커. Pass Labs사가 개발한 모델 First Watt F7 스테레오 파워앰플리
파이어시스템.
새로운 모델 F7시스템은 기존의 모델 F5 앰플리파이어의 업데이트된 버전으로 만들어졌다. 실효 출력이 채널당 25와트이고 상대적으로 매우 낮은 음의 전압 피드백 회로 구성의 클래스 A의 동작 방식.

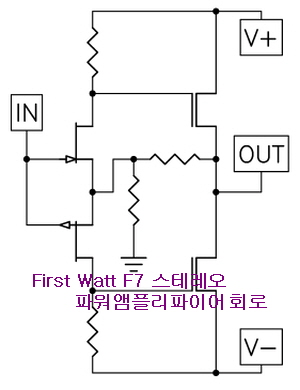

사진에서 보여주고 있듯이 심플한 외형 디자인으로 입력단은 2스테이지 푸시-풀JFET(two-stage push-pull JFET)그리고 출력단은 MOS-FET 테크노라지 구성 방식의 스테레오 파워앰플리파이어시스템.
(Nelson Pass' New First Watt F7 Stereo AmpFirst Watt's new F7 power amplifier ($3000) is a very unique unit with a two-stage push-pull JFET input and MOSFET for output topology.)
시스템의 설계 특징은 "고음질 재생과 심플한 회로 등을 들 수 있으며 구체적으로는 광대역(wide bandwidth)과 낮은 왜곡과 노이즈(Low distortion and noise), 대형 클래스 A급 동작 등을 들 수 있다.
또한 출력단에서의 No degeneration과 매우 낮은 열 왜곡과 드리프트(따로 전원 공급 장치에서)로 어떤 커패시터하거나 트랜스포머를 사용 하지 않았다. (Very low thermal distortion and drift-No capacitors or transformers(apart from the power supply)
시스템의 파워 서플라이부를 보게 되면 공급 이상의 용량을 갖추고 있으며 고주파 DAC 잡음 환경 RF의 효과를 감소시키는 방법으로 설계되어 있다.
(power supply and found a clever way to further reduce the effect of high frequency DAC noise and environmental RF. There are fewer parts than any First Watt amplifier within the F7 power amplifier than any other First Watt design to date.)

First Watt F7 스테레오 파워앰플리파이어 재원

설계방식: 전압 피드백 회로 구성의 클래스 A의 동작 방식의
          스테레오 파워앰플리파이어
출력: 25W+25W(8Ω)
재생주파수대역: -3dB 100KHz

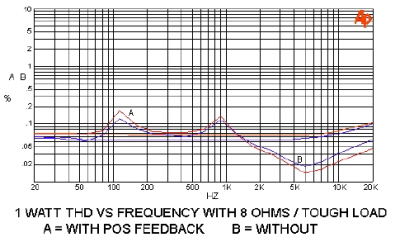

디스토션: 0.05%(1와트때)
입력임피던스: 10KΩ
게인: 14dB(X5)
입력감도:0.57V(1와트때), 2.53V(최대출력시)
댐핑펙터: >100
노이즈: 100uV(unweighted, 20-20KHz)
소비전력:160와트
크기(WHD): 17" x 5.5 x 15"
중량: 30 lbs
판매가격: $3000.
연락처: 530.878.5350(미국)

Nvoaudio사의 ISA-2 진공관 인티그레이티드앰플리파이어


Cyprus의 Nicosia에 위치해 있는 오디오시스템 제조 메이커인 NVO Audio사가 최근에 개발 소개하고 있는 진공관 소자를 탑재해 만든 인티그레에티드형 앰플리파이어시스템. 모델
ISA-2 진공관 인티그레이티드앰플리파이어시스템은 출력관 KT120에서 최대 출력 160와트(4Ω)를 낼 수 있게 제작되어 있다.

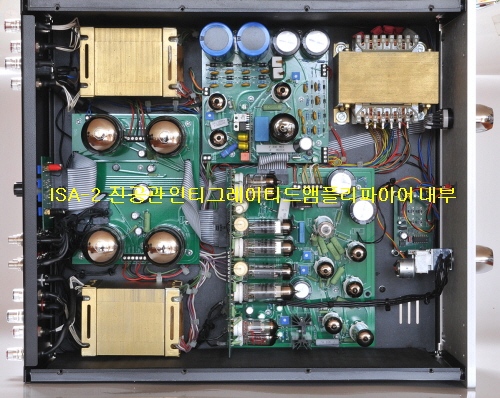

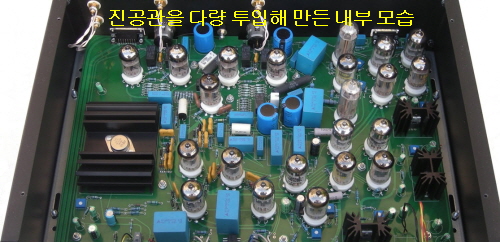

제품 사진에서 보여 주고 있듯이 외형상으로는 이렇다 할 특징은 없으나 내부 회로에서는 그 어느 제품보다도 짜임세. 있는 회로 구성을 보여주고 있는 고음질 재생용 인티그레에티드형 앰플리파이어시스템이다.
시스템의 설계 특징은 5극 증폭 방식인 Pentode 푸시풀(push-pull) 구성 split-load (anode/cathode)로 screen grids, signal stages 출력 진공관을 위한 3개 regulated supplies로 되어 있다.
시스템에 사용한 진공관을 보게 되면 KT88관, KT120/KT150(출력관 4개/(bias adjustment feature available))을 위시해 12AX7관 4개, 6922/ECC88 1개, 12AT7관 1개, 6BM8관 1개, 6C19Pi관 1개, EF86관 2개, EL34관 1개, 6922/ECC88(신호 4개, 6BM8관 4개 등이다.

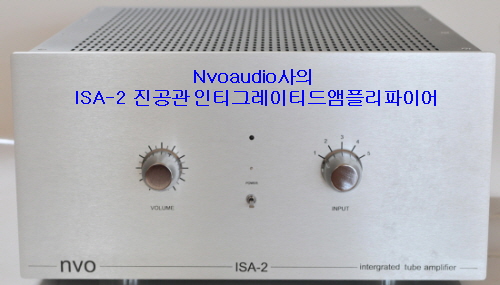

제품 사진에서 보여 주고 있듯이 전면 패널에는 라운드 타입의 두 개의 노브가 부착되어 있다. 즉 윈쪽에는 소리 높낮인 볼륨이 있으며 오른쪽에는 소스 입력 선택용 실렉터가 준비되어 있다.

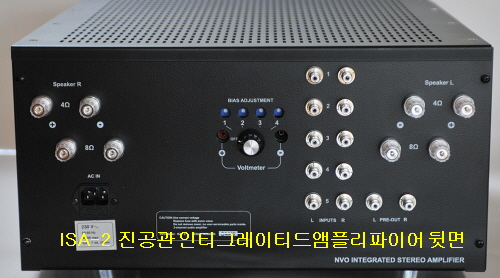

시스템의 뒷면을 보게되면 바이어즈 선택 단자가 1/2/3/4로 구분되어 있어 사용자가 쉽게 가장 이상적인 상태로 음질을 들을 수가 있게 되어 있다. 다음은 동사가 이 시스템의 설계 특징을 비교적 상세하게 원문으로 기재한 것을 참조해 주시기 바랍니다.
(At one point, there was a lot of talk about a phono pre-amp, something sorely missing from our collection. I decided to buy the Croft phono pre-amp, a basic three-tube circuit plus a one-tube plate regulator-a very good buy for £200.
Thus I started on the long quest for the perfect tube phono pre-amp. The biggest problem here is noise: the MC input stage is simply too noisy for most low and medium output moving coil cartridges.
I quickly moved away from the 12AX7 at the input stage. The 6922/ECC88 is very good, but I felt I needed something even quiter. After searching for the right tube, I came across the Russian model 6C45P. It’s a heavy duty pre-amp tube with the lowest equivalent noise resistance of any tube I could find. One single triode per tube, it has a thick plate to withstand an excess of 40mA plate current, cranking up the consumption to that of a small power pentode!
In this design I use two per channel, making this the lowest noise tube phono pre-amp I can imagine. The next issue was the RIAA equalization. This requires ample amplification-more than 40dB plus headroom-to implement properly, one tube stage is not enough.
So I use two 12AX7 stages, with a 12AU7 cathode follower output, while taking advantage of the merits of both passive and active equalization. The power supply is a cost-no-object design: dual mono, separate chassis, two tube plate regulators per channel, ample filtering, star grounding. All heaters are regulated DC.
Quality parts throughout, selected for each particular task in the system, while precision resistors and capacitors are used in RIAA network/filtering. Of course, all this developed gradually from the bottom up, I never intended to make it this big or elaborate, my intention was to build a phono pre-amp lacking nothing, a statement of tube excellence, with the best possible engineering.
I am satisfied with the results! A smaller, one-chassis version is on its way (‘only’ 13 tubes!). As for the idea of making this a commercial enterprise: it came naturally.
Everyone who knows me expected me to do this-after all, it’s what I do! Over the years I spent a lot of time and money building power amplifiers (that’s another story), but at some point I decided it was time for the phono pre-amp. Panikkos ‘discovered’ it, and after that there was no stopping him: he went head on into promoting it, and the rest is history!

ISA-2 진공관 인티그레이티드 앰플리파이어 재원

설계방식: 진공관 소자 탑재 Pentode push-pull split-load회로 구성
최대출력: 160W+160W(4Ω/Output Power before clipping (KT120)
사용진공관: KT88관, KT120/KT150(출력관 4개)
            (bias adjustment feature available)
            12AX7관 4개, 6922/ECC88 1개,
            12AT7관 1개, 6BM8관 1개, 6C19Pi관 1개,
            EF86관 2개, EL34관 1개
            6922/ECC88(신호 4개, 6BM8관 4개
재생주파수대역: 5Hz-250kHz(+/-0.5dB/1W때)
              : 20Hz-40kHz(+/-1dB/120W때)
THD : 0.02%(1W때) ,0.15%(120W때)
연락처: audio-p@cytanet.com.cy

XTZ사 TUNE 4 DSP 파워드 모니터스피커시스템


최근 들어 전세계 하이파이 사운드 업계에 새바람을 불어놓고 있는 스웨덴의 오디오시스템 제조 메이커인 XTZ AB사가 새로 개발 소개하고 있는 모델 XTZ Tune 4 DSP 파워 모니터 스피커시스템.
동사는 1986년 12월 설립된 종합 판매 메이커로 상호인 ZYX은 Z(시간축), Y(진폭) 그리고 X(주파수)를 의미하는 말로서 3차원적 요소의 무 결성에 의한 아날로그 오디오 재생을 뜻하고 있다고 한다.
동사는 특허 실용신안 등을 통해 시간축 왜곡을 해소시킨 리얼 사운드 설계를 특징으로 하는 시스템을 개발 화제가 되고 있다. 동사가 인기리에 판매하고 있는 모델 XTZ Master M2시스템에 이여 내놓은 이 제품도 오디오 파일들은 물론 프로용 스튜디오 관계자들에게도
관심을 끌고 있다.
시스템의 설계 내용을 살펴보면 2웨이 2유닛 구성 액티브 설계 DSP 기능 탑재형 북 셀프 시스템. 사용 유닛을 보게되면 고음용 트위터에는 25mm 구경의 소프트 돔형을 그리고 중저음용에는 120mm 구경의 콘 드라이버(Multi-layer C-Cone).
고음용 트위터는 매우 부드럽고 섬세한 사운드를 제공해 주며 더욱 확장된 주파수 응답과 낮은 왜곡과 그리고 높은 파워 핸들링을 갖추고 있어 더욱 질감의 음질을 듣게 해주는 점이 특징.

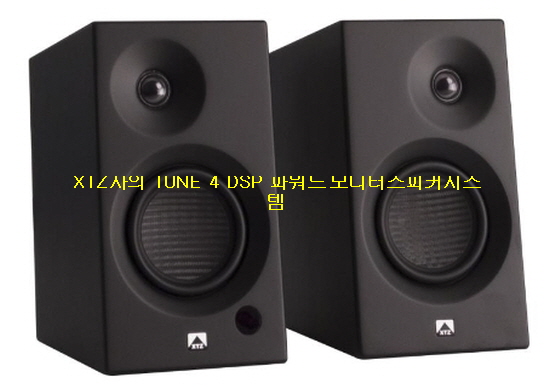

한마디로 세련되고 귀여운 외형 디자인을 갖추고 있는 제품으로 실크 돔 트위터와 탄소 섬유 재질로 만든 역돔형 디자인의 중저음용 드라이버와의 이상적인 매칭도 이 제품의 성능을 어느정도 짐작게 하고 있다.
북 셀프형으로 알맞게 설계되어 있으며 고음용 트위터는 단면 반사 효과를 줄이기 위해 오프셋 되어 있다. 아날로그, 디지털 및 블루투스 입력 등 앰플리파이어에 설정하기 매우 쉽게 되어 있다.
하이엔드 CD 플레이어, PC와 스마트 폰을 연결시켜 아날로그, 광 디지털 및 블루투스 각각 입력과 인터페이스 관점에서 볼 때 훌륭한 스피커시스템이다. 채널당 50와트 출력을 앰플리파이어를 내장하고 있다.
액티브 스피커시스템으로 앰플리파이어는 쉽게 드라이버를 공급하고 높은 역 동성을 보장하기 좋은 헤드 룸을 보유하고 있다. 좋은 과도 응답 특성과 매우 정확한 사운드 스테이지를 제공해 준다.

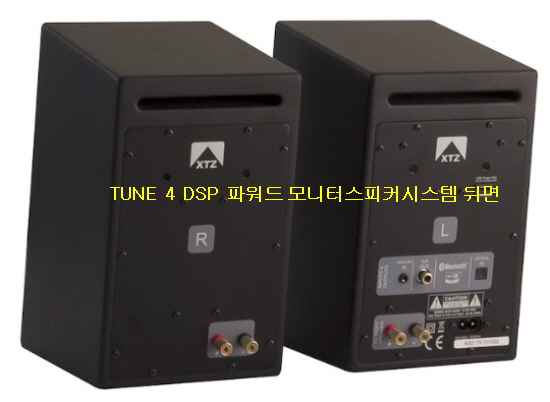

시스템의 입력단 Master-Box 아날로그 3.5mm 잭 그리고 디지털은 S/PDIF, 광 이며  Bluetooth는 4.0(aptX)이다. 입력단자는 금도금 스큐르식 터미널(gold plated screw terminals)‘
콘넥션 slave box는 초저음용 출력(RCA), USB charging port(DC 5V, 1A)이며 세팅은 위싱 반전/밀폐형 six DSP EQ curves via Dirac Audio Processor DSP software(Free for Windows, OS X, iOS, Android).
시스템의 외형 컬러는 Matte black 또는 matte white 등으로 되어 있다. 이 제품에 사용하는 악세서리로는 스피커시스템용 케이블을 위한 바나나 프러그(3m), 광 케이블(2m), 3.5mm 잭 케이블(1m), 파워 케이블(1.5m) 그리고 알루미늄 재질로 만든 원격 조정 기능의 리모코이 있다.

Tune 4 DSP 파워 모니터 스피커시스템 재원

설계방식: 2웨이 2유닛 구성 액티브 설계 DSP기능 탑재 북 셀프형
사용유닛: 고음용 25mm 소프트 돔형
          중저음용 120 mm 콘 드라이버(Multi-layer C-Cone)
내장파워앰프출력: 채널당 50와트
재생주파수대역: 52-40,000Hz(+/-3dB)
임피던스: 4-8Ω크기(WHD): 5.6" x 10" x 7.2"
중량: 14.5 lbs(한조)
판매가격: 480€
연락처: UNICOCH Technology(국내)
        02-6401-0621(용산)
        010-7660-0621
