일본 Osaka의 Takatsuki-shi에 위치해 있는 오디오 제조 메이커로 설립 초기부터 주로 진공관 소자를 사용 고성능 하이엔드 시스템을 개발 소개하고 있는 메이커. 동사가 소개하고 있는 ATM-300시리즈의 모델 ATM-300R 파워앰플리파이어시스템.

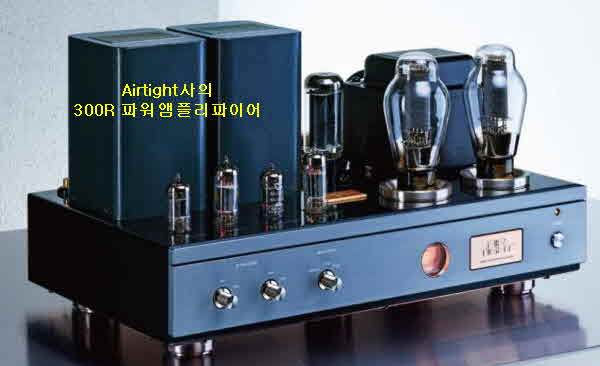

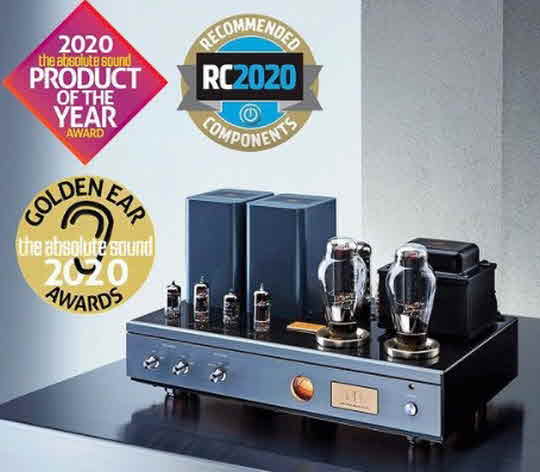

모델 ATM-300R 파워앰플리파이어는 채널당 9와트 실효 출력을 낼 수 있게 되어 있으며 중량급 전원 트랜스포머를 갖춰 제작한 하이엔드 300B 싱글 앰플리파이어시스템. Air Tight사는1999년에 브랜드 최초의 300B 싱글 앰플리파이어 모델 ATM-300시스템을 소개한바 있다.
그때까지 직렬 삼극관의 대명사처럼 얘기했던 따뜻하고 부드럽고 질감의 고음질 제품으로 평가를 받은바 있다. 특히 미국 오디오시스템 전문지인 Absolute Sound에 의하여 Air Tight사의 대표 모델로 게재되는 등 화제의 제품으로 소개된바 있다.
2016년에 와서는 동사가 지금까지 쌓아온 기술과 노하우를 결집해 모델 ATM-300의 회로에서 케이스까지 완전히 쇄신한 Air Tight 설립 30주년 기념 모델로 ATM-300 Anniversary'시스템을 소개한바 있고 한정 판매했다.
그리고 2018년부터 ATM-300의 도전인 모델 ATM-300 Anniversary의 개선한 신 모델 ATM-300R을 다시 개발 했다. 동사의 설명에 의하면 동사가 자신 있게 만든 300B 싱글 앰플리파이어의 결정판이라는 하고 있다.
지금에 와서도 많은 오디오파일들이 희대의 진공관으로 직렬 삼극관 300B를 사용해 만든 모델 ATM-300R시스템의 출연은 진공관 300B의 매력을 충분히 만끽하기위한 Reference
모델로 개발했다.
다양한 300B의 개성을 반영 할 수 있도록 소리에 착색을 최대한 억제시켜 놓았으며 음악
성 넘치는 사운드 스테이지의 구축을 목표로 설계 했다. 실효 출력 9와트란 소 출력의 매력을 마음껏 살리면서 음악이 갖추고 있는 광대하고 깊이 있는 음장 느낌을 전해 주고 있다.
세세한 부분까지 반죽한 타협 없는 디자인은 몰론 음악 본래의 형태를 왜곡 같은 소리 색칠
배제하며 음악을 생생하게 재생하기 위해 시스템 구성에서 가공 부품 선택까지, 모두에 대해 세세한 부분까지 세심하게 제작해 만든 것이다.
특히 전원부의 전해 콘덴서에서 커플링의 필름 콘덴서, 그리고 권선 저항에 이르기까지 현
시점에서 최선의 방법을 선택해 만들었다. 또한 전 근원 트랜스와 초크 코일은 플라스틱 보빈 전혀 사용하지 않는 수동 층간권 트랜스를 채용했다.
장인의 손으로 하나하나 정성스럽게 설계한 시스템으로 불필요한 진동이나 최대한 신호의 변조를 방지하고 음장을 더 청초하고 명석하게 재현하게 맍든것이다. 특히 저항과 콘덴서를 구성하는 기판에 우수한 전기적 특성을 가진 순수 구리의 서브 섀시 기판을 사용하고 전 원부를 포함한 신호 경로에는 숙련공의 납땜 그리고 PC보드 고유의 음질적인 색칠을 피했다.

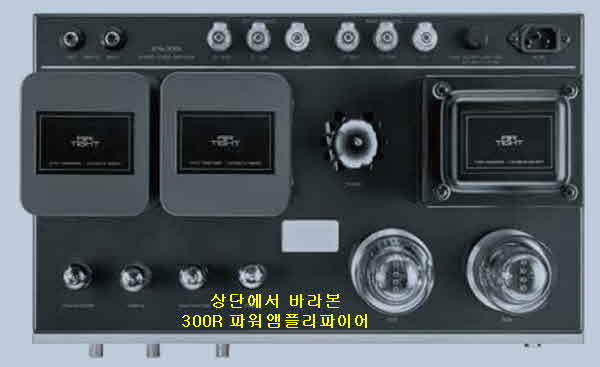

또한 출력관 300B의 보호 정류 노이즈 대책의 관점에서 전원부에는 정류관 5U4GB를 채용했고 또한 정류관의 슬로우 스타터 회로를 장착하고 있다.
음질에 큰 영향을 미치는 주요 섀시는 강철판을 정성껏 굽혀 용착 모노코크 사양. 빠져
좋은 ATM-300R 사운드를 뒷받침하고 있다. 또한 표면에 나사가 노출되지 위에 전기적 도통이 확실히 잡히는 전기 용접 스타트 볼트를 채용했으며 외관의 아름다움과 함께 전기적으로도 음질 적으로도 고려되고 있다.
(Abolishing Vanity and Extracting Musicality: Even now many audiophiles are still longing for 300B direct-heated triode valve. We too, were captivated by the charm of this valve.
Our approach is to pull out the full potential of 300B valve’s musical soundstage without any additive coloration. As a result, we could achieve a goal of timbral purity and tonal realism by means of 300B’s idiosyncrasy.
Detail Researched Design without Compromise In all of circuit design, manufacturing and choices of components, researches are done to details to realize the vivid music reproduction without tonal coloration.
At the same time, the stability in the long term is also considered. Best obtainable electrolytic capacitors, coupling film capacitors and winding resistors were chosen. Traditional hand-winded plastic bobbin-less interlaminar transformers were employed for the power transformer and choke coil. They are made by an orthodox lacquer vacuum impregnation method to minimize the vibration and beats so that the musical signal modulation is prevented.
Resistors and capacitors are installed on the pure copper sub-chassis board. Wiring and soldering are hand made by skilled workers. All for the peerless and sublime sonic quality.
We chose rectifying tube 5U4GB to protect 300B for the purpose to prevent rectifying noise. Also slow starter circuit is for the protection of 300B. Monocoque main chassis made of folded and welded steel plate is for timbral purity.
Electric welded stud bolt rewards firm electric conduction and fresh sound as well as clean appearance as none of the screw heads are visible at a glance on the surface.)
설계방식: 싱글 파워앰플리파이어시스템
출력: 9W＋9W（ひずみ率<10%）
THD: 1%이하(1kHz/1W/8Ω）
입력감도: 290mV(9W）
탬핑퍽터: 7(1kHz/1W/8Ω）
재생주파수대역: 30Hz-40kHz(－1dB/1W）
크기(WHD): 430 × 245 x 275mm
중량: 24.5kg
연락처: 072-678-0064(일본)
미국 버지니아 주 Gainesville에 위치해 있는 Mc Gary Audio사가 개발 소개하고 있는 진공관 소자를 탑재해 만든 인티그레이티드앰플리파이어시스템. 모델 SA 2 진공관 소자 탑재형시스템은 채널당 80와트 실효 출력을 낼 수 만든 시스템이다.
(All vacuum tube design (not a hybrid) with increased power output of 80 Watts RMS per channel and self bias using KT88/KT90/KT120 tubes (no adjustments required)

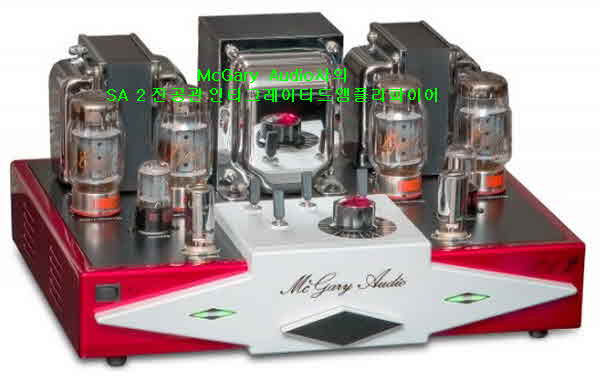

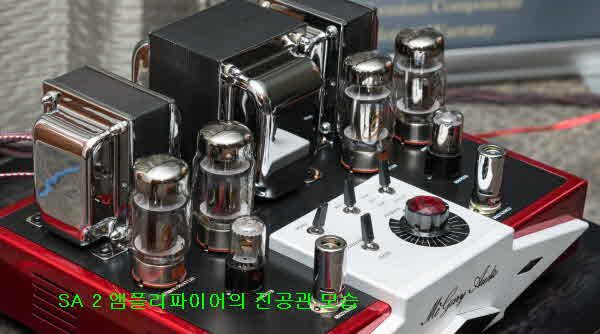

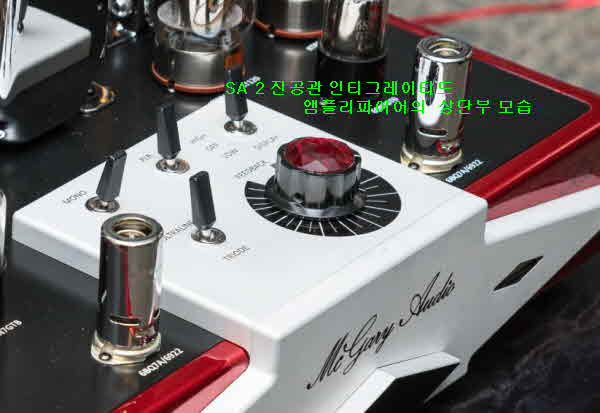

모델 SA 2 앰플리파이어은 사진에서 보여 주고 있듯이 아날로그 회로 구성은 물론 진공관의 보다 부드럽고 질감의 고음질 재생을 목적으로 만든 시스템이다. 설계 특징은 품질 및 신뢰성을 위해 선택된 최고의 부품만을 사용하여 제작되어 있다.
Mundorf 오일 충전 커패시터, 미국산 맞춤형 변압기, Teflon 코팅 은도금 구리선과 Cardas는 솔더와 같은 구성 요소는 모두 신중하게 선택되어 버지니아 게인즈 빌에 있는 Mike McGary가 수작업으로 조립했다.
모든 전자 부품은 의도된 용도 이상으로 등급이 매겨졌으며 부식에 견디도록 분말 코팅된 아름답고 견고한 미국산 두꺼운 강철 인클로저 내에 설치되었고 사용자가 평생 동안 즐길 수 있도록 철저한 테스트를 거쳐 완성시켜 놓은 것이다.
동사가 오래전에 소개한바 있는 모델 SA 1 진공관 스테레오 앰플리파이어를 기억하시고 계신 오디오 파일들도 있으리라고 본다. 회로 레이아웃은 임피던스 손실 및 유도된 소음/험을 최소화하는 진공관 소켓에 매우 근접한(즉, 진공관 소켓 연결 지점에 직접 장착된)터미널 보드의 구성 요소를 사용하고 있다.
특히 파워 서플라이 필터 커패시터는 금속 C-클램프(플라스틱 트위스트 타이, 접착제 또는 코크가 아님)를 사용하고 Sorbothane재질을 사용하여 금속 인클로저에서 전원 공급 장치 커패시터를 분리하여 금속 인클로저에 단단히 고정되어 있다.
이 특정 소재는 금속 섀시의 공명과 진동을 줄여 더 깨끗한 전력과 궁극적으로 더 나은 오디오 재생을 제공하게 된다. 파워 앰플리파이어나 프리앰플리파이어의 사운드는 전원 공급 장치(필터링)의 품질 만큼 좋다
입력 및 드라이버 진공관 스테이지 전력은 커패시터 승수 회로를 사용하여 필터링 되어 있다. 이는 이러한 단계에 공급되는 매우 낮은 노이즈/리플 전압을 제공한다. 이러한 단계에 저 잡음/낮은 리플 전압이 제공되지 않으면 나머지 증폭 단계에서 문제가 발생하고 음질도 저하된다.
모델 SA 2시스템의 두꺼운 금속 인클로저는 구조적 무결성과 좋은 공기 흐름을 위해 특별히 설계되었다. 팬이 없으며 금속 인클로저는 사람이 만져도 뜨겁지가 않다. 전원 및 출력 트랜스포머는 금속 케이지나이를 감추기 위한 인클로저 없이 노출된 금속 섀시에 의도적으로 설치되어 있다. 이 방식은 적절한 열 환기가 가능하고 트랜스포머 수명도 늘어난다.
또한 트랜스포머를 감추기 위해 추가 금속 덮개를 구부리거나/모양/도색할 필요가 없기 때문에 생산 비용을 낮출 수 있어 결국 소비자에게 비용을 낮출 수 있게 한 것이다.
입력 연결은 의도적으로 전면 패널에 위치하여 입력 단계로 유도되는 잡음/험을 최소화 했다. 많은 앰플리파이어들은 고전압 출력 연결 및 전원 콘센트와 함께 배치된(가까운 위치에) 앰프 후면(전자 설계보다는 외관 및 편의성)에 이러한 연결이 있다. 증폭기 전면에 있는 입력 단계 및 연결을 구현하면 내부적으로 낮은 레벨과 높은 레벨(전압)신호를 분리하기 위해 과도한 차폐 방법이 필요하지 않다.
증폭은 증폭기 전면의 작은 신호에서 증폭기의 출력 및 후면에 있는 큰 신호로 점진적으로 작동한다. 다시 말하지만, 유도된 노이즈와 험을 줄이기 위한 모든 좋은 엔지니어링 조치는 과도한 와이어 및 부품 차폐에 의존하는 것이다.
시스템의 기본 색상은 메탈 엔클로저의 경우 민트 그린 메탈릭(중간 광택), 상단 커버 플레이트의 경우(새틴) 블랙이며 트랜스포머에는 특수 검정색 메탈릭 (중간 광택)이 사용되고 있다.
특수 색상은 다양한 각도의 밝은 빛에 노출되면 색상이 변하는 화려한 금속 입자로 구성되어 있다. 금속 외함 및 트랜스포머에 대한 기타 색상 옵션 및 도금은 추가 비용으로 사용자 정의 할 수 있으므로 문의하면 된다.
설계방식: 진공관 소자 탑재형 인티그레이티드앰플리파이어
출력: 80W+80W(8Ω)
출력대역폭: 20Hz-20kHz
SN비: 85dB 이하
(unweighted/unfiltered & referenced to full rated output power at 1kHz)
크기(WHD): 24" x 20" x 20"
중량: 90 파운드 l
판매가격:$7,985.00
연락처: (703) 894-7183
참고: COVID-19와 원자재에서 배송에 이르기까지 모든 비용이 증가함에 따라 McGary Audio SA 1 및 SA 2 진공관 앰플리파이어는 2021년에 비용이 증가 할 것입니다. 현재 모든 진공관 앰플리파이어는 현재 광고된 가격으로 판매됩니다.
또한 SA 1 및 SA 2 앰플리파이어는 모두 단종되고 개선된 SA 1E 및 SA 2E는 진공관 앰플리파이어의 현재 라인업을 대체합니다. 앞으로 개발 중인 신제품(예: SPA 1)라인업을 계속해서 확인하십시오. 조만간 새로운 정보와 함께 웹 사이트에 게시할 예정입니다!
1933년 영국 엔지니어이자 사장인 Gilbert Briggs에 의해 설립된 스피커시스템 제조 메이커인 Wharfedale사가 최근에 동사 설립 85주년 기념작으로 왕년의 인기 제품인 2종류의 빈테지 스피커시스템을 새로 개발 판매하고 있다.
85th Anniversary Heritage Series로는 1965년에 소개해 화제가 된 모델 Linton과 Denton시스템이다. 모델 Linton시스템은 동사 설립을 기념하기 위해 Wharfedale사의 현대 기술과 재료를 사용하여 완전히 재설계된 제품들로 과거의 이름을 그대로 재현한 Heritage Series이다.
이 모델과 함께 개발해 소개하고 있는 또 하나의 제품으로는 북 셀프형 모델 Denton이 있다. 모델 Linton시스템은 1965년에 데뷔했으며 1970년대 말까지 다양한 반복을 통해 계속 소개된바 있는 클래식 모델이었다.
모델 Linton시스템은 저음용 베이스 유닛을 포함하여 3개의 드라이브 유닛을 수용 할 수 있을 만큼 충분히 컸지만 당시의 기준으로는 지나치게 다루기 힘들지 않았다. 영국의 Wharfedale사는 현재 중국 오너인 IAG group 산하에 있는 스피커시스템 전문 제조 회사로 운영되고 있다.

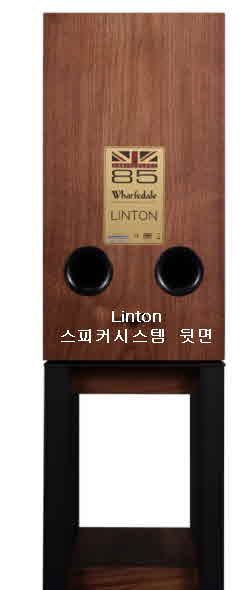

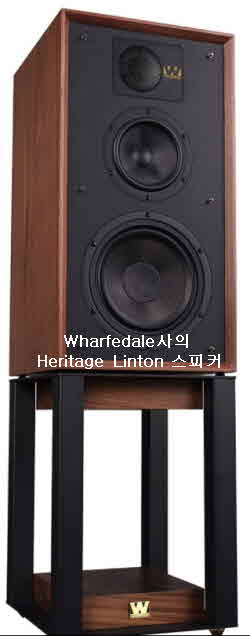

사진에서 보여 주고 있듯이 모델 Linton 스피커시스템은 3웨이 3유닛 구성 위상 반전 설계 방식. 사용 유닛을 보게 되면 고음용 트위터에 25mm 구경 소프트 돔이며 중음용은 135mm 구경의 Kevlar®콘을 쓰고 있다.
또한 저음용 우퍼는 200mm 구경의 중음용과 같은 Kevlar® 콘이다. 앞서도 설명 했듯이 동사 설립을 기념하기 위해 Wharfedale사는 과거의 유명한 모델을 재현한 Heritage Series를 재현해 놓았다.
이 컬렉션에 합류 할 최신 라우드 스피커시스템으로 Linton 시스템을 선택했으며 스탠드 마운트 모델로 나무 베니어 캐비닛은 빈티지한 느낌을 주지만 마감의 표준은 뚜렷하게 현대적으로 교체 되었다. 모델 Linton 스피커시스템용 스탠드는 추가 옵션으로 선택해 사용이 가능하게 되어 있다.
(To celebrate its history, Wharfedale has established the Heritage Series recreations of famous models from its past, entirely re-engineered using contemporary techniques and materials. The latest loudspeaker to join this collection is the Linton.
The original Linton debuted in 1965 and the line continued in various iterations until the end of the 1970s. It was a classic model of its time, viewed as a serious hi-fi speaker but also relatively affordable. Its cabinet was substantial, big enough to hold three drive units including a good-sized bass unit, yet not overly unwieldy by the standards of the day.
The new Linton has a clear family resemblance. It, too, is a three-way standmount model – a rarity in the modern era – retaining similar proportions to the classic Linton models. Its wood-veneered cabinet has a vintage look, yet the standard of finish is distinctly contemporary.)
설계방식: 3웨이 3유닛 구성 위상 반전 설계시스템
사용유닛: 고음용 25mm 소프트 돔
중음용 135mm 구경의 Kevlar®콘
저음용 200mm 우퍼
재생주파수대역: 40Hz-20kHz(+/-3dB)
저음재생대역주파수: 35Hz(-6dB)
임피던스: 6Ω
최저임피던스: 3.5Ω
크로스오버주파수: 630Hz & 2.4kHz
출력음압레벨: 90dB((2.83v/1m)
피크음압레벨: 110dB
추천앰프출력: 25-200W
크기(WHD): 300 x 565 x (330+30/터미널포함)mm
중량: 18.4kg
연락처:+44 (0)1480 452561(영국)

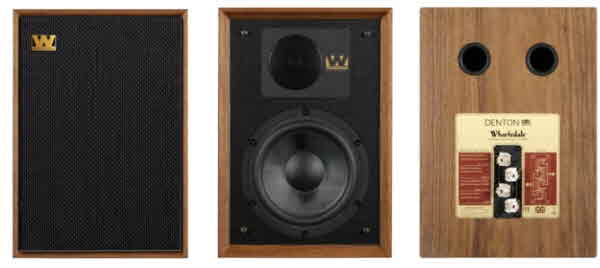

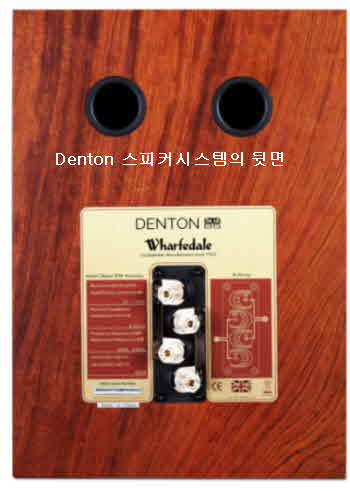

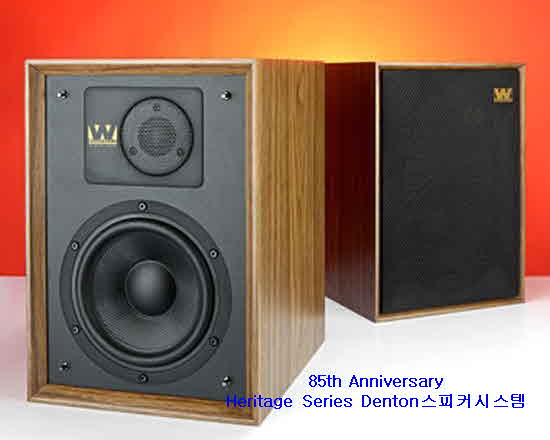

85th Anniversary Heritage Series로 1965년에 소개해 화제가 된 모델 Denton스피커시스템. 고전적인 북 셀프 디자인의 스피커시스템으로 Wharfedale사의 캐비닛 제작자가 마호가니로 아름답게 손으로 베니어판으로 전면 배플과 전통적인 텅스텐철 그릴로 만든 시스템이다.
2웨이 2유닛 구성 북 셀프형 위상 반전 설계시스템으로 사용 유닛을 보게 되면 고음용 트위터는 25mm 소프트 돔이며 중저음용은 165mm 구경의 Kevlar®콘이다. 이 모델도 Linton시스템과 같은 방식으로 설계되어 있다.
다시 말해 전통적인 외형을 그대로 유지 하면서 최신식이며 전통적인 기술과 첨단 기술을 혼합하여 만든 스피커시스템이다. 저음용 베이스 드라이버는 견고한 다이 캐스트 섀시에 장착된 Kevlar 콘을 특징으로 하고 있다.
탁월한 다이내믹 성능과 함께 풍부하고 섬세한 베이스/미드 레인지 출력을 제공하며 고음 대역은 보다 부드럽고 섬세한 점이 특징. 사용 드라이브 유닛들은 청취자가 거의들을 수없는 고도로 연구된 크로스 오버와 결합되어 모든 소스 자료의 연주에서 스릴 있고 자연스러운 일관되고 매끄러운 음악 출력을 제공한다.
베이스 유닛은 견고한 다이 캐스트 섀시에 장착된 동사의 혁신적인 Kevlar 콘을 특징으로 하고 있다. 탁월한 다이내믹 성능과 함께 풍부하고 섬세한 중저음 대역 재생이 특징이며 고음용 트위터는 보다 부드럽고 섬세한 페라이트 마그네트 소프트 돔이다.
이 드라이브 유닛은 청취자가 거의들을 수없는 고도로 연구된 크로스 오버와 결합되어 모든 소스 자료의 연주에서 스릴 있고 자연스러운 일관되고 매끄러운 음악 출력을 제공하고 있다.
(Denton 85th Anniversary is a two-way speaker in the classic bookshelf tradition, beautifully hand veneered in Mahogany by Wharfedale cabinet makers with an inset front baffle and traditional Tungsten cloth grille.
Underneath the traditional exterior, however, the Denton 85th Anniversary is bang up to date and utilises a mixture of traditional and advanced technology. The bass unit features Wharfedale’s innovative woven Kevlar cone mounted on a rigid die-cast chassis, this combination delivering a rich, detailed bass/midrange output with superb dynamic performance. High frequencies are handled by a woven textile soft dome treble unit with high flux ferrite magnet, engineered for smooth, detailed HF extension.
These drive units are combined by a highly researched crossover that is near inaudible to the listener, resulting in a coherent, seamless musical output that is both thrilling and natural in its rendition of any source material.)
설계방식: 2웨이 2유닛 구성 북 셀프형 위상 반전 설계시스템
사용유닛: 고음용 25mm 소프트 돔
중음용 135mm 구경의 Kevlar®콘
저음용 200mm 우퍼
재생주파수대역: 40Hz-20kHz(+/-3dB)
저음재생대역주파수: 35Hz(-6dB)
임피던스: 6Ω
최저임피던스: 3.5Ω
크로스오버주파수: 630Hz & 2.4kHz
출력음압레벨: 90dB((2.83v/1m)
피크음압레벨: 110dB
추천앰프출력: 25-200W
크기(WHD): 300 x 565 x (330+30/터미널포함)mm
중량: 18.4kg
연락처:+44 (0)1480 452561(영국)

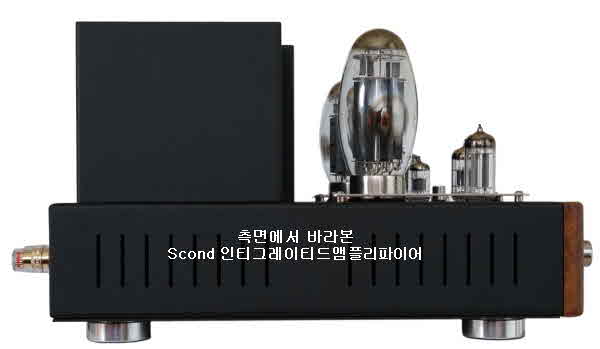

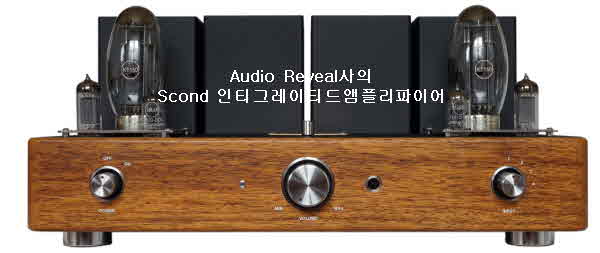

Poland의 Warsaw 근교에 위치해 있는 Audio Reveal사가 두 번째 신제품으로 소개하고 있는 모델 Second 인티그레이티드형 앰플리파이어시스템. 싱글 엔디드 클래스 A급(Single-ended Class-A Dual Mono)증폭 방식 듀얼 모노 구성시스템이다.
채널 당 20와트 실효 출력을 낼 수 있게 되어 있으며 사용 진공관은 12AX7(ECC83)관 2개를 비롯해 12BH7관 2개 그리고 출력관은 KT150 2개 등을 탑재해 설계된 고음질 재생시스템이다.
사진에서 보여 주고 있듯이 이 제품은 동사가 첫 번째 내놓은 모델 First 인티그레이티드형 앰플리파이어 성공에 이여 2번째 시스템으로 오디오 파일들로부터 좋은 반응을 얻어 내놓은 2번째 인티그레이티드형 앰플리파이어시스템이다.
싱글 엔디드 클래스 A급(Single-ended Class-A Dual Mono)증폭 방식 듀얼 모노 구성시스템이다. 싱글 엔디드 클래스 A급(Single-ended Class-A Dual Mono)증폭 방식 듀얼 모노 구성시스템이다.,., Class-A Dual Mono 회로는 진정한 진공관 아날로그 사운드를 생성하며 증폭기 매개 변수에 긍정적으로 영향을 미친다. 프리앰플리파이어 섹션에서 두개의 진공관 12AX7 및 12BH7을 사용하면 사운드의 정밀도를 높일 수 있다.
싱글 엔디드 회로에서 작동하는 빔 파워 테트로드 KT150 출력관은 실효 출력 20와트( RMS)출력 전력을 얻을 수 있다. 앰플리파이어는 진공관 수명을 연장하는 초기 워밍업 시스템을 갖추고 있다.
견고한 이국적인 나무와 강철 손잡이로 만든 전면 패널은 세련되고 우아한 모습을 제공하고 있으며 진동 방지 알루미늄 피트는 안정성을 제공하고 공명을 제거하게 해준다. 시스템의 추가 기능은 NFB(음성 피드백) 스위치로, 기본 설정에 맞게 사운드를 조정할 수 있다.
또한 사용하가 편리한 원격 조정 기능의 리모컨을 사용하여 볼륨 레벨을 조정할 수 있으며

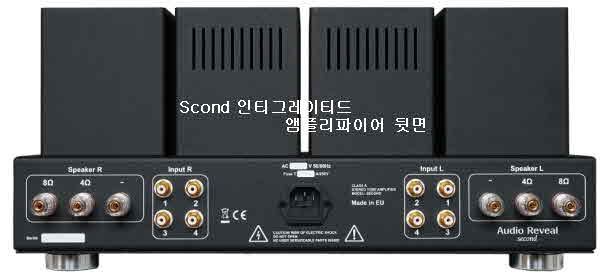

시스템의 입력 단은 언 밸런스드(RCA) 4계통이며 입력단 동작 시간은 저원 입력 후 약 60초 후 전 상적으로 작동하게 된다.l
(Using two tubes (12AX7 and 12BH7) in the preamplifier section gives more precision in the sound. Beam power tetrode KT150 working in the SE circuit allows to obtain 20W RMS output power.
The amplifier is equipped with an initial warm-up system, which extends tubes lifetime. Front panel made from solid exotic wood and steel knobs give stylish and elegant look.
Anti-vibration aluminum feet provide stability and eliminate resonance. An additional feature is an NFB (Negative Feedback) switch, which allows you to adjust the sound to your preferences.)
설계방식: Class-A Dual Mono 구성 진공관 인티그레이티드형 앰플리파이어
Single-ended
출력: 20W+20W(RMS/8Ω/4Ω-1kHz)
재생주파수대역: 20Hz–25kHz(±0.6dB/1W)
사용진공관: 12AX7(ECC83)관 2개, 12BH7관 2개
KT150관 2개
입력임피던스: 50KΩ
소비전력: 240W(노멀)
퓨즈:T3.15A/250V(Slow)
크기(WHD): 476 x 220 x 410mm
중량: 33.1kg
연락처: info@audioreveal.com(폴란드)

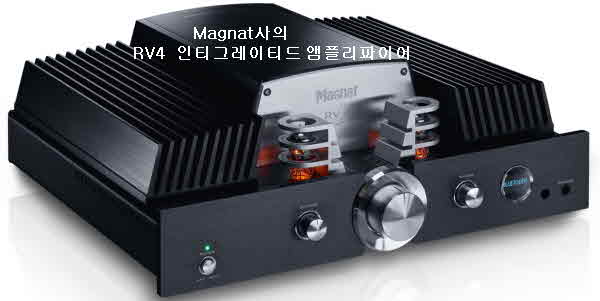

오랜 역사를 갖추고 있는 독일 오디오 종합 제조 메이커인 Magnat사는 현재 Pulheim에 위치해 있으며 동사가 개발 소개하고 있는 진공관 소자 탑재형 모델 R4 인티그레이티드형 앰플리파이어시스템.
동사는 새로운 최첨단 제품을 꾸준하게 개발하고 있는 독일 오디오 제조 메이커로 가장 오래되고 가장 긴 역사를 자랑하는 제조업체 중 하나. 동사는 초기에 주로 스피커시스템을 개발 소개한바 있으며 최근에 와서 신뢰성 설계의 앰플리파이어들을 개발 소개하고 있다.

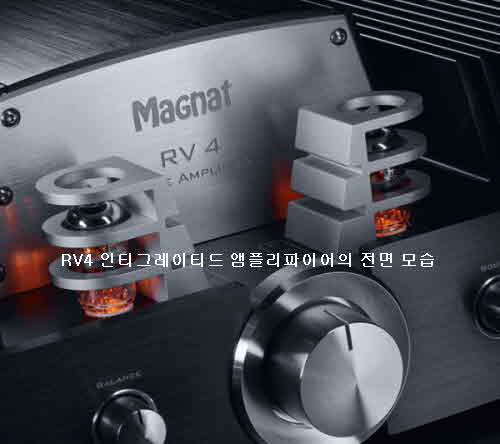

이번 달에 소개하는 모델 RV4 인티그레이티드형 앰플리파이어시스템은 실효 출력 채널당 110와트(8Ω)를 낼 수 있게 되어 있으며 진공관 프리 스테이지와 블루투스® aptX(Bluetooth® aptX™)가 탑재된 첨단 기능을 탑재해 설계한 하이브리드 시스템.
동사의 설명에 의하면 이전의 모델 RV3의 유산을 그대로 이어 받았으며 여기에 아날로그 스테레오 사운드를 디지털 섹션과 Bluetooth®4.0과 aptX와 결합하여 모델 RV3시스템을 초과하는 새로운 하이엔드 하이브리드 앰플리파이어로 개발한 제품이다.
모델 RV 4시스템의 뛰어난 특성 중 하나는 특수 진공관 프리스테이지에서 나타나는 최고의 디테일에 대한 특별한 관심이다. 특히 고품질의 러시아제 E88CC 진공관을 2개를 사용하였으며 이는 무엇보다도 신뢰성과 가장 낮은 허용 오차를 가진 특수 SQ 품질로 인해 사용되었다.
연속 60시간 동안 한조의 진공관의 에이징 시간을 거쳐 선택해 사용 하였고 RV의 고품질의 금도금 튜브 소켓에 삽입되어 있다. 또한 무 손실 전송을 위한 최고 품질의 부품만을 사용 제작되어 있다.
또한 예를 들어 입력 신호 전환은 고품질의 내구성이 뛰어난 리드 릴레이를 통해 계속된다.
특히 비닐 오디오 파일들은 저 소음 작동 증폭기로 조립된 별도의 MM 및 MC 입력으로 포노 프리스테이지에 만족 할 것이다.
신호 경로의 저 손실 WIMA사 오디오 커패시터는 신중하게 처리된 사운드의 가장 작은 양모가 파워앰플리파이어로 전송될 때 전혀 신호 손실이 되지 않도록 했다. 이외에도 모델 RV-4시스템의 또 다른 하이라이트는 디지털 입력 섹션이다. 하나의 동축 및 하나의 광학 입력은 최대 24비트/192kHz의 디지털 스테레오 신호를 허용한다.

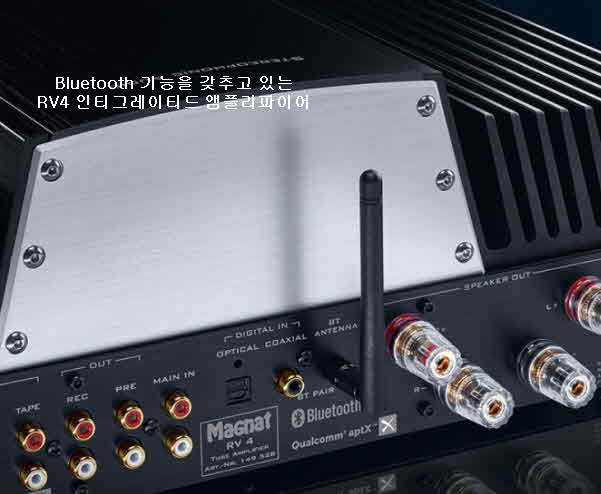

버 브라운(Burr-Brown)사의 고품질 디지털 아날로그 컨버터(또는 DAC)가 최상의 아날로그 사운드로 정밀하게 변환시켜 주게 했다. 모델 RV 4시스템의 통합 블루투스 4.0 모듈은 고품질 오디오 표준 aptX 덕분에 많은 사랑을 받는 무선 전송을 위한 최상의 음질을 제공된다.
여기서도 고품질 버 브라운사의 DA컨버터는 디지털 블루투스 신호를 최상의 아날로그 음질로 변환하는 독점적인 기능으로 사용된다.
전력 증폭을 위해 일본 산켄사의 입증된 전력 트랜지스터가 있는 두개의 개별 설계 고성능 전력 증폭기를 사용했다. 두 증폭기단 모두 최고급 사운드로 스피커시스템에 최대 150와트의 일정한 사운드를 제공한다.

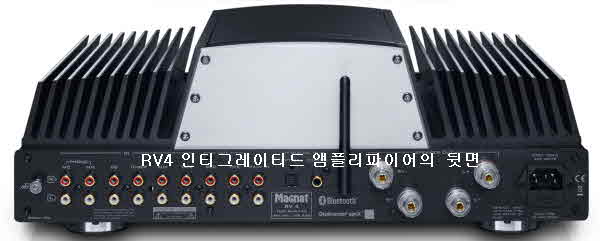

모델 RV 4시스템의 총 피크 전력은 500와트에 달하며 스피커시스템은 대형 절연 나사 단자를 통해 RV 4에 연결되게 되어 있다. 화려하고 세련된 외형 디자인이든 견고한 알루미늄 컨트롤의 8mm 전면 패널이 있는 견고한 솔리드 메탈 재질로 되어 있다.
여기에는 눈에 띄는 디자인 요소로도 작용하는 고체 방열판도 포함되어 있다고 본다. OLED 고화질 디스플레이, 액티브 서브우퍼 또는 추가 파워앰플리파이어도 사용 할 수 있게 되어 있다.
이 앰플리파이어에는 Main-In 입력 단이 준비되어 있어 필요한 경우 스테레오 파워 앰플리파이어도 사용할 수 있다. 예를 들어 고품질 스피커시스템을 이중 증폭 모드(Link)로 작동해야 하는 경우에 유용하다.
이 경우, 신호는 프리아웃 출력(Linnk)을 통해 이 증폭기의 Main-In 입력으로 메인 수신기에서 전송된다. 스피커시스템은 예를 들어, 중간 톤 및 고음의 출력이 메인 수신기에서 배열되고 두 번째 증폭기는 전원이 많이 드는 저음을 독점적으로 처리한다.
설계방식: 하이브리드 설계 인티그레이티드 앰플리파이어
출력: 110W+110W(8Ω),
150W+150W(4Ω)
재생주파수대역:8Hz–110khz(-3dB/CD/Tuner/Aux/Line/Tape/Digital)
20Hz–20khz(+/-0,1dB/
20Hz–20khz(+/-0.2dB/포노단)
THD: <1.0%
서브소닉 필터: 16Hz, 18dB/octave
SN비: 110dB(CD/Tuner/Aux/Line/Tape/Digital
90dB (포노MM)
78dB (포노MC)
입력임피던스:100KΩ(CD/Tuner/Aux/Line/Tape/Digital)
입력감도: 포노 MM: 2,5mV/47kΩ
MC: 0.25mV/470Ω
디지털:-13.5dBFS
사용진공관: E88CC(6922EH)프리앰프부 2개
디지털부
샘플링주파수지원: 44.1/48/88.2/96/176.4/192khz
지원되는비트심도: 16/24비트
브루투스 : Bluetooth® input Bluetooth V3.0+EDR/Bluetooth 4.0
Qualcomm® aptX™ audio
동작주파수: 2402–2480MHz
Maximum emitted power (EN 62479): Bluetooth EDR: 8.0 dBm
Bluetooth LE 4.0: 8.5 dBm
Modulation type:Bluetooth EDR: GFSK, π/4-DQPSK, 8DPSK
Bluetooth LE 4.0: GFSK
Number of channels: Bluetooth EDR: 79
Bluetooth LE 4.0: 40
Antenna type: IAFA Antenne
Antenna gain: 2.0 dBi
Fitted with: Preamplifier: 2 x E88CC (6922EH)
소비전력:350W(최대)
크기(WHD): 434 x 157 x 360mm(410mm 조정노브포함)
중량:18.5kg
연락처: +49 2234 8070
