Netherlands의 s-Hertogenbosch에 위치해 있는 Sonnet Digital Audio(SDA)사는 신진 제조 메이커로 음향 및 전자 설계 세계의 여러 분야에서 혁신의 역사를 가진 경험이 풍부한 직원을 기반으로 하고 있는 회사.
오디오 산업에서 동사는 특히 디지털에서 연구 개발로 아날로그로의 변환 기술로 관심을 끌 게하고 있다. 디지털 신호 처리는 최근 개발에서 중요한 역할을 했지만 SDA사는 미래 제품에 적용 할 수 있는 두 분야의 개발과 경험을 계속해서 연구하고 있다.
동사는 완전한 고품질 사운드 시스템의 제조에 집중 할 뿐만 아니라 광범위한 기반에서 지식은 가정용 및 녹음 스튜디오에서 사용할 수 있는 많은 응용 분야에서 사용할 수 있는 새로운 OEM 구성 요소에 사용된다.

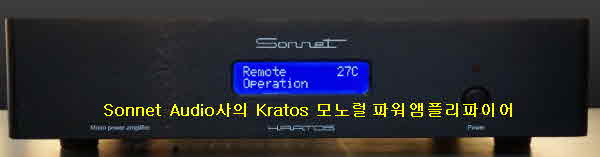

동사가 소개하고 있는 모델 Kratos 모노럴 파워 앰플리파이어는 Class A/B 증폭 방식의 실효 출력 채널당 50와트(8Ω)를 낼 수 있게 설계된 시스템. 하지만 최기 동작에서는 Class A 증폭으로 3와트 출력을 낼 수 있다. 4Ω에서는 90와트 출력이 가능하게 설계되어 있다.
블록 증폭기는 일반 트랜지스터 전력 증폭기와 비교하여 여러 측면에서 다르다는 설명이다.
일반적으로 진공관 소리와 매우 유사하다는 하이브리드 디자인을 비교해 보았을 때 진공관 전력 출력 단계를 구동하는 것이 동사가 새로 개발한 모델 Kratos시스템과 많은 유사점을 가지고 있다는 것이다.
Kratos시스템은 광대역의 음질을 가지고 있지만 트랜지스터 앰플리파이어의 컨트롤과 그립을 가지고 있다. 그러나 이러한 하이브리드의 단점은 삼극관의 노화 문제가 있다. Kratos시스템은 이러한 문제를 피하기 위해 고전압 FET 트랜지스터로 프런트 엔드로 만들어졌다. 결과적으로 측정 가능한 특성은 3극관과 완전히 동일하지만 노화가 발생하지 않는다는 장점이 있다. 유사점은 이러한 회로를 작동시키기 위한 높은 작동 전압을 들 고 있다. 그 결과 높은 수준의 선형성이 있다.
이 시점부터 회로는 클래스 A/B MOS-FET 출력 단계를 구동하게 된다. 정확한 게인을 얻기 위해 소량의 피드백만 필요하지만 동시에 댐핑 계수도 향상된다. 고전압 전용 회로가 만들어지는 동안 출력 단계는 무거운 400W 전원 공급 장치에서 전원이 공급된다.

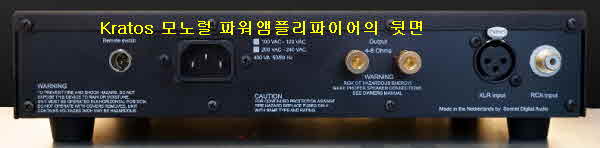

앰플리파이어의 수동 제어 외에도 Morpheus DA컨버터에 대한 원격 케이블을 통해 제어 할 수도 있다. 전환 가능한 또 다른 옵션은 입력에서 음악의 존재를 확인하고 파워 앰플리파이어를 켜는 소위 "음악 감각"이다.
30분 동안 정보가 없으면 이 회로는 앰플리파이어를 다시 대기 모드로 전환시켜 주게 한다.
물론 보호 기능은 과전류, 오프셋 및 과열과 같은 이 설계의 일부이며 실시간으로 모니터링 된다. 시스템의 모든 관련 정보는 전면의 디스플레이를 통해 자세히 알 수가 있다.
(Our Kratos mono block amplifier differs in many respects compared to normal transistor power amps. When looking to available hybrid designs were tubes will drive the power output stage, soundwise Kratos will have lots of similarities.
Like them Kratos has an airy and spacious sound but with the control and grip of a transistor amplifier. A disadvantage of these hybrids however is the problem of aging of the triodes.
To avoid this problem for our Kratos a front end has been made with high voltage fet transistors. As a result, the measurable properties are completely identical compared to triodes, but having the advantages that no aging occurs.
A similarity is the high operating voltage to get these circuits working. The result is a high degree of linearity. From this point on, the circuit drives a class A/B mosfet output stage. Only a small amount of feedback is needed to get the correct gain, but at the same time it also improves the damping factor. While a dedicated circuit for the high voltage is made, the output stage is powered from a heavy 400 Watts power supply.
In addition to manual control of the amplifier, it can also be controled via a remote cable to our Morpheus dac. Another switchable option is the so-called "music sense" that checks the input for the presence of music and turns the power amplifier on.
After half an hour of no information, this circuit will put the amplifier back into standby mode. Protections are of course part of this design such as overcurrent, offset and overheating and are monitored in real time. All relevant information can be seen via a display on the front)
설계방식: Class A/B 증폭 방식 파워앰플리파이어
출력: 50W+50W(8Ω), 90W+90W(4Ω)
3W+3W(Class A)
재생주파수대역: 10-230.000Hz(3dB)
Slew Rate: 50V(초당)
THD: 0.040%
댐핑펙터: 200
출력잡음:350(RMS)
입력임피던스: 60KΩ(밸런스드)
15KΩ(언밸런스드)
게인:30dB
전원부: 110/115V AC
220/230V AC 60/50Hz
최대소비전력: 400 Watt
크기(WHD: 290 x 60 x 250mm
중량: 3.9Kg
연락처: +31(0)36-7856259(Netherlands)
영국 최대의 드라이브 제조 메이커인 Falcon Acoustics사는 1994년 당시 BBC와 KEF의 공동 개발/설계사였다. 동사의 설립자인 Malcolm Jones가 KEF의 수석 엔지니어였으며 KEF B110과 T27 드라이버들도 그가 설계한 유닛들이다.
특히 Falcon Acoustics사가 소개하고 있는 BBC 방송국 모니터 모델 LS3/5a는 Malcolm Jones에 의해 BBC의 설계/규격/사양에 100% 충실하게 재설계된 제품이다. 특히 이 제품에 사용한 커패시터는 ClarityCap, Solen 및 Alcap 오디오 커패시터, 그리고 인덕터, 크로스오버, 저항기 및 기타 DIY 오디오 부품들이 포함되어 있다.
Falcon Reference 시리즈 스피커시스템은 신제품은 아니나 혁신적인 기술사용의 비약적인 도약을 나타내며 진정한 오디오 애호가를 위해 설계되었다. 품질 및 엔지니어링에 대한 타협 없는 접근 방식은 개발 프로그램 전반에 걸쳐 이루어졌다.

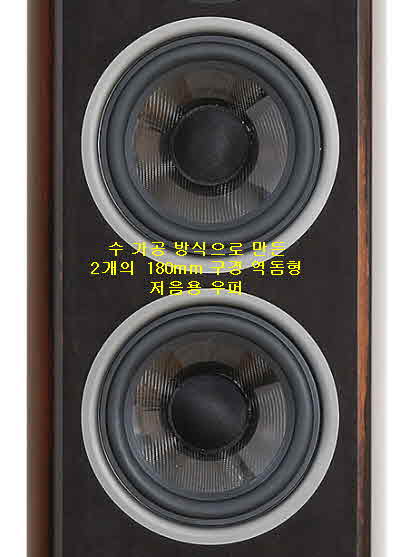

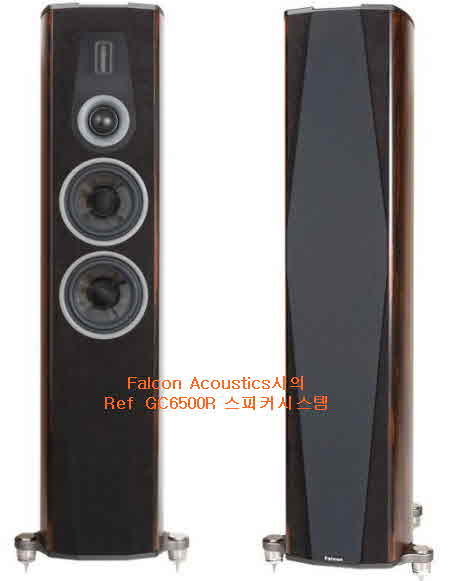

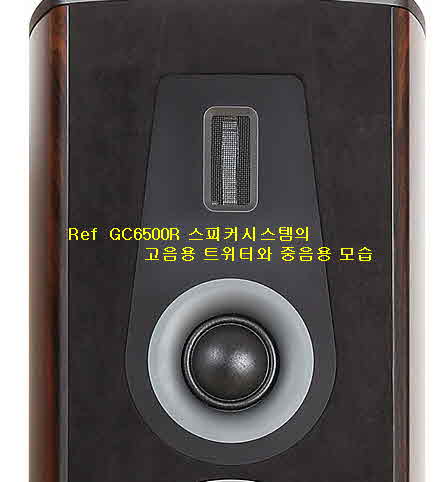

3웨이 4유닛 구성 설계 마루형으로 사진에서 보여 주고 있듯이 중량급 디자인으로 인클로저 상단에 커스텀 제작의 리본형 고음용 트위터(Custom Ribbon Tweeter with precision plate loading)를 비롯해 50mm 구경의 돔형 중음용(Dome Midrange) 그리고 수 가공 방식으로 만든 2개의 180mm 구경 역돔형 저음용 우퍼로 되어 있다.Falcon GC 6500R Reference의 베이스 유닛에서 처음으로 볼 수 있는 특허 Falcon Sonaweave™ Graphene Enhanced Nano-Platelet 콘(Cone)은 기존 콘보다 60% 더 가볍고 얇다.
다른 기존 콘이나 복합 콘에 비해 강성이 크게 향상되고 댐핑이 개선되어 있고 롤 오프(a well controlled roll-off)가 잘 제어되며 이러한 속성이 제공하는 베이스 어택 및 리커버리는 처음부터 분명하다는 특징이 있다.
다음으로 2” 구경 돔 혼이 장착된 미드 레인지 드라이버를 보게 되면 광범위한 컴퓨터 모델링후 탁월한 음향 특성을 가진 웨이브 가이드(wave-guide)에 대한 역(inverse)하이포사이클로이드(Hypocycloid)프로파일을 선택한 것이다.
또한 측정된 계수 40% 만큼 이미 낮은 왜곡을 줄이면서도 훨씬 더 부드러운 응답을 제공하기 위해 동사 내에서 장치를 재설계했다고 한다. 리본형 트위터는 특히 Falcon사에 의해 매우 부드러운 응답을 제공하기 위해 수정되었고 정밀하게 설계된 전면 플레이트가 이에 크게 기여하게 한 것이다.
내부적으로 3.2mm 라미네이팅 FR4 금도금 양면 2oz. 구리 추적 PCB, 정밀 감김 허용 오차 에어 코어 인덕터 및 전체적으로 폴리프로필렌 커패시터는 가능한 최상의 구성 요소와의 교차를 의미한다.
모델 Reference GC 6500R 스피커시스템의 인클로저는 Carbon Neutral 재질로 제작되어 있다. 그래핀(Graphene)은 탄소의 원자 두께 1개 격자로, 지금까지 발견된 것 중 가장 단단한 물질이라고 주장하는 2차원 구조이다.
130 기가 파스칼 인장 강도(gigapascal tensile strength outstripping)는 고장력 강철의 경우 0.4GPa, 케블라의 경우 0.38GPa를 능가한다.
Graphene은 0.77mg/m2로 매우 가볍기 때문에 축구 경기장을 덮는 단일 '시트'의 무게는 여전히 1g 미만이다. 따라서 뛰어난 전기적 및 광학적 특성과 함께 Graphene의 뛰어난 강성과 가벼운 무게의 조합은 라우드 스피커 콘을 강화하는 데 이상적이다.(순수한 Graphene 콘은 실용적이지 않습니다).
이 물질은 2004년 맨체스터 대학의 두 연구원인 Andre Geim과 Kostya Novoselov 교수가 흑연 기판에서 1원자 두께의 층을 벗겨 냄으로써 처음으로 분리되었다. 이 물질은 6각형의 '치킨 와이어'패턴으로 배열된 원자 그룹이 있는 탄소 '시트'의 형태를 취한다(그림참조)
(Graphene is a one atom-thick lattice of carbon, a two-dimensional structure that's claimed to be the toughest material yet discovered – its 130 gigapascal tensile strength outstripping 0.4GPa for high tensile steel and 0.38GPa for Kevlar. Graphene is also very light at 0.77mg/m2, so a single 'sheet' covering the area of a football pitch would still weigh less than 1g.
Consequently, alongside its remarkable electrical and optical properties, Graphene's combination of exceptional rigidity and light weight makes it the ideal candidate for reinforcing a loudspeaker cone (a pure Graphene cone is impractical). The material was first isolated in 2004 by two researchers at The University of Manchester, Professors Andre Geim and Kostya Novoselov, by stripping a one-atom thick layer from a graphite substrate. The material takes the form of a carbon 'sheet' with groups of atoms arranged in a hexagonal 'chicken wire' pattern (see inset picture)
모델 Reference GC 6500R 스피커시스템은 사진에서 보여 주고 있듯이 우아한 캐비닛은 라미네이트된 25mm MDF로 수작업으로 제작되었다. 전체적으로 9mm의 추가되었고 아마도 이탈리아 최고의 캐비닛이라는 설명이다.
동사 특허 38mm Alcantara® 커버 전면 보드는 최소한의 회절을 위해 컴퓨터 프로파일링 되어 있고 내부적으로 구동 장치 구멍은 드라이버 압축을 줄여주게 했다는 자세한 설명이 있다.
또한 18mm 구경 강화 후면 패널은 Falcon 프로파일 방열판 및 정밀 툴링된 백 플레이트, 고 광택 솔리드 컬러 또는 다양한 현대식 베니어 마감, 훈제 유리 상판 및 금속 작업 모두 정밀 연마된 MIC 6 최고 등급 알루미늄 캐스트로 제작된 F1 초정밀 엔지니어의 Tool Plate는 현재 사용 가능한 최고의 캐비닛 중 하나를 완성 한 것이다.
마지막으로 모든 내부 배선은 음향 정확도를 극대화하기 위해 2.5mm TPE 절연 와이어를 사용 제작 되었으며 스피커 연결 단자는 4mm 커스텀 디자인의 닉켈 도금 바인딩 포스트(Custom-Designed nickel-plated binding posts)로 되어 있다.
설계방식: 3웨이 4유닛 구성 마루형
사용유닛: 고음용 Custom 리본형 트위터
중음용 50mm 돔형
저음용 180mm 우퍼 2개
재생주파수대역: 20Hz-40kHz
임피던스: 4Ω
출력음압레벨: 90dB(2.83V/m)
크로스오버: 정밀 연마된 MIC6 최고 등급 알루미늄 주조 도구 플레이트로 만든
금속 작업 3.2mm 적층 FR4 PCB, 금도금 양면 2oz. 구리 추적.
정밀권선 방식. 허용 오차 에어 코어 인덕터. 전체적으로 폴리프로필렌
커패시터. 2.5mm TPE 절연 내부 배선.
파워헨드링: 25-300W
크기(WHD): 255 x 1200 x 400mm
중량: 70kg(한 개당)
연락처:+44 (0)1865 358001

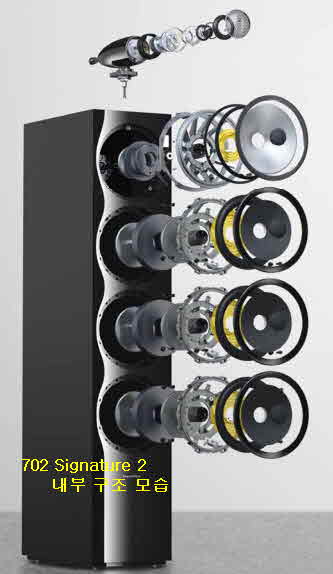

영국 스피커시스템 제조 명문 메이커인 B&W사가 최근 소개하고 있는 모델 702 Signature 2 스피커시스템. 3웨이 5유닛 구성 마루형으로 위상 반전 설계 방식으로 사진에서 보여 주고 있듯이 인클로저 상단에는 Solid Body 고음용 트위터가 부착되어 있다.

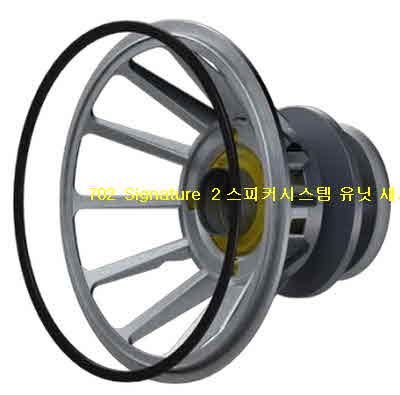

모델 702 Signature 2 스피커시스템의 사용 유닛을 보게되면 인클로저 상단에는 동사의 특허로 만든 “Decoupled Carbon Dome™ 트위터가 부착되어 있다. 고음용 트위터는 25mm 구경의 카본 돔형이다.
견고한 알루미늄 블록으로 가공된 견고한 바디 트위터 하우징 디자인은 트위터를 위해 음향 적으로 최적화된 하우징을 만들었다. 이 하우징은 매우 불활성이고 공진에 강하게 되어 있다.
보다 더 선명한 디테일을 특징으로 하고 있는 카본 돔 트위터는 700시리즈용으로 특별히 제작되었다. 알루미늄 이중 돔 트위터를 획기적으로 개선하여 정확한 이미징 정확도와 디테일을 위해 브레이크 업 임계값을 47kHz로 높혔다는 설명이다.
(Carbon Dome tweeters are purpose-built for the 700 Series. Delivering a dramatic improvement on the aluminium double dome tweeter, they raise the breakup threshold to 47kHz, for pinpoint imaging accuracy and detail.)

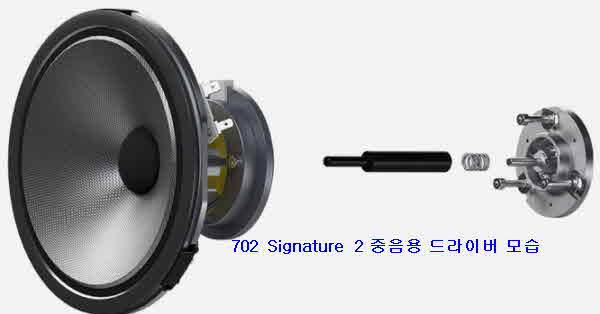

중음용 미드 레인지 드라이버는 150mm 구경 Continuum cone FST 유닛이다. 부드럽고 정확한 특허 “Continuum™” 콘 미드 레인지 드라이버 덕분에 음색과 악기가 순수하고 정밀하게 전달되게 했다.
(Voices and instruments are delivered with purity and precision, thanks to the smooth, accurate Continuum™ cone midrange driver.)

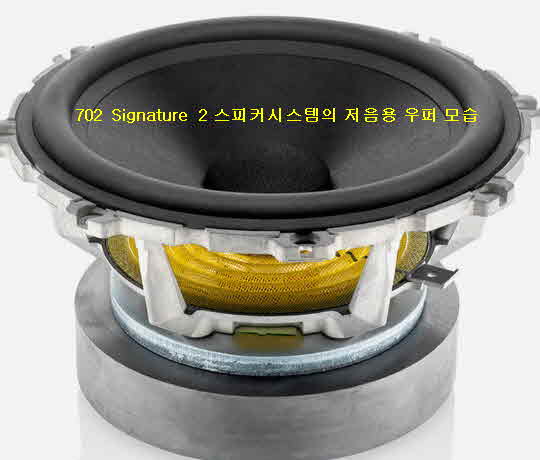

또한 사진에서 보여 주고 있듯이 일직 선상에 나란히 부착되어 있는 3개의 저음용 우퍼는 165mm 구경의 Aerofoil profile 유닛이다. 고급 컴퓨터 모델링 기술을 사용하여 개발된 Aerofoil ™ Profile베이스 콘은 다양한 두께를 가지고 있어 가장 필요한 곳에 강성과 강성을 제공 깊고 역동적인 저음을 듣게 해준다.
모델 702 Signature 2 스피커시스템의 외형 컬러는 Rosenut, Gloss Black. Satin White이며 그릴은 Black, Grey (Satin White only)로 마무리 되어 있다.
설계방식: 3웨이 5유닛 구성 위상 반전 설계 마루형
사용유닛: 고음용 25mm 카본 돔형
중음용 150mm Continuum cone FST
저음용 165mm Aerofoil profile bass drivers 3개
재생주파수대역: 45Hz–28kHz
임피던스: 8Ω
출력음압레벨: 90dB/W/m
크기(WHD): 200 x 1087 x 337mm
중량: 29.5kg (한개당)
판매가격: Price: £4,499(한조)
연락처: Tel: 0800 232 1513
영국 Essex지역에서 엔지니어인 Roy가 설립한 톤암과 아날로그 플레이어 제조 메이커. 설립 초기에는 지금에 와서도 오디오파일들에게 관심을 갖게 한 톤암 모델 RB300과 RB250을 소개하면서 시작했다.

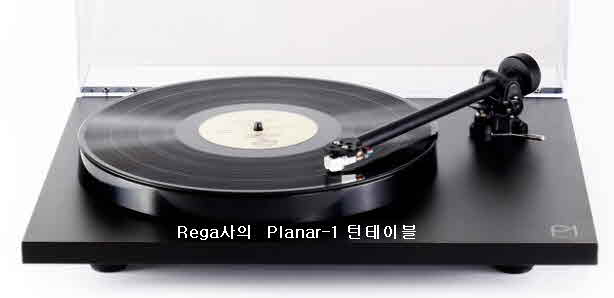

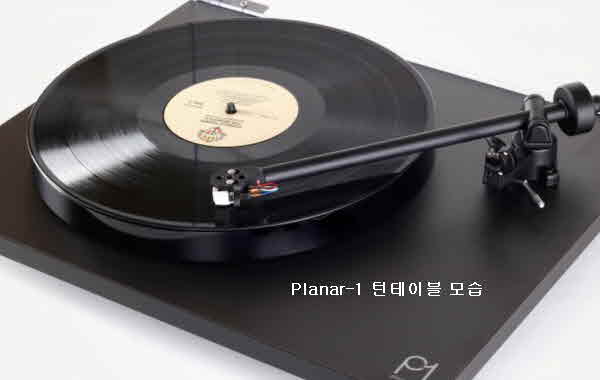

이 톤암들은 현재에 와서도 그 신뢰성은 오디오 파일들에게 인기가 있다. 동사가 최근에 소개하고 있는 모델 Planar 1 아날로그 플레이어는 여러 상을 수상한 '플러그 앤 플레이'(Plug and Play)디자인 방식.
저렴한 가격에 아날로그 플레이어로 동사가 타사 제품과의 비교 상품으로 개발 소개한 시스템. 즉 쉽게 조립시켜 줄 수 있게 설계되어 있다. 또한 이 모델에 장착되어 있는 카트리지는 사전 설정된 바이어스와 공장에서 장착한(Factory fitted Carbon moving magnet cartridge)카본 형이다.

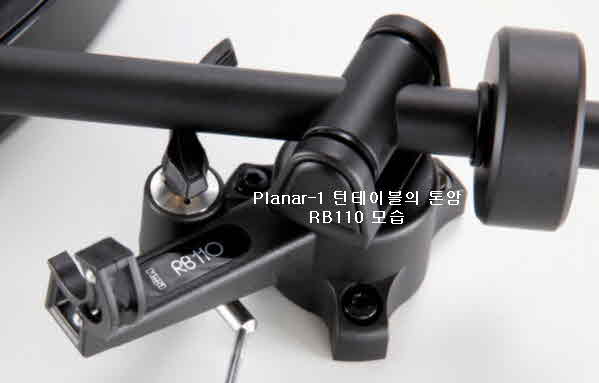

다시 말해 카트리지가 부착되어 있는 “핸드 메이드” 모델 RB 110 톤암을 부착시켜 제작되어 있으며 가격대를 훨씬 뛰어 넘는 놀라운 성능을 갖추고 있다.
(This multi-award winning ‘Plug and Play’ design utilises our handmade RB110 tonearm, with pre-set bias and a factory fitted Carbon cartridge. Set-up is possible in under 30 seconds and delivers incredible performance well beyond its price point.)
동사의 설명에 의하면 가격 이상의 성능을 보여주고 있는 모델 Planar 1은 여러 상을 수상한 제품으로 성능을 향상시키기 위해 세심하게 설계되었다. 모델 Planar 1 턴테이블은 맞춤형 24V, 저소음 동기식 모터를 사용하고 있다.

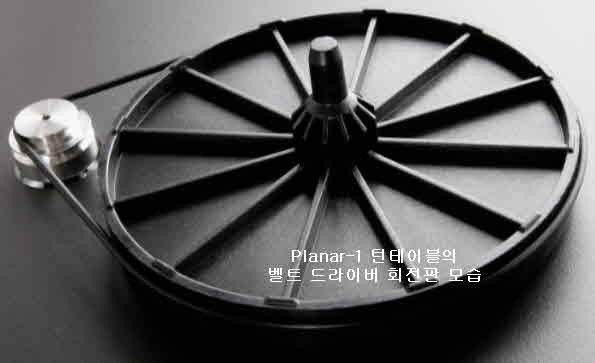

또한 당사의 고유한 Rega 설계 초저 마찰 베어링이 장착되어 있고 수제품 톤암과 진동을 최소한 기능을 들 수 있다. 더 높은 정확도와 향상된 속도 성능을 제공하는 최신 구동 벨트 기술 회전 방식이다.
주요 특징들 보게 되면 표준으로 장착된 EBLT Advanced 구동 벨트(EBLT Advanced drive belt fitted as standard)를 볼 수 있으며 2021년도 디자인의 무광 마감을 들 수 있으며 초저 마찰 플레이 베어링이 있는 톤암을 채용하고 있다.
공장에서 장착된 카본 무빙 마그넷(MM) 카트리지를 위시해 페놀 수지(Phenolic resin), 플라이휠 효과 플래터 고품질(flywheel effect platter), 24V 저소음 동기 모터 탑재 그리고 제조 결함에 대한 동사의 평생 보증을 들 수가 있다.
설계방식: 수동식 벨트 드라이버 아날로그 플레이어
회전속도: 33.⅓, 45rpm
모터: 24V 싱크로너스(Synchronous)
톤암: I자형 RB110
프레터재질: 23mm 페놀 수지(Phenolic resin)
크기(WHD): 447 x 117 x 360mm)
중량: 4.2kg
판매가격: £275

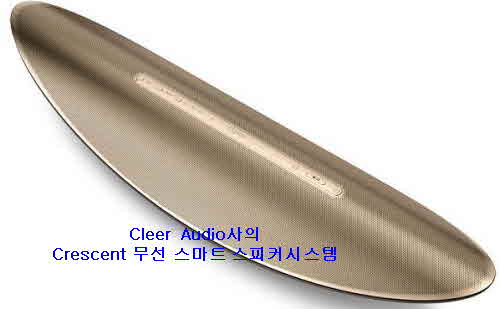

미국 캘리포니아 주 샌디에고(San Diego)에 기반을 두고 있는 Cleer Audio사가 최신 스마트 스피커 시리즈인 Crescent시스템을 개발 판매하고 있다. 이 제품은 12 파운드의 초승달을 연상케 한다는 설명처럼 시대를 초월한 산뜻한 외형 디자인을 특징으로 하고 있다.

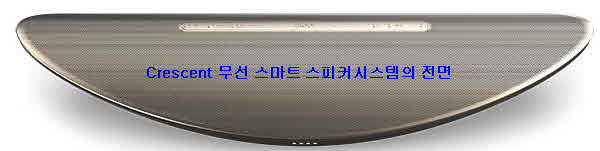

사진에서 보여 주고 있듯이 반달 모양의 Crescent 무선 스피커시스템은 수상 경력에 빛나는 스마트 스피커로 사용한 드라이버들을 보게 되면 어레이(Arrey) 방식으로 성능을 고려한 설계 방식이다.

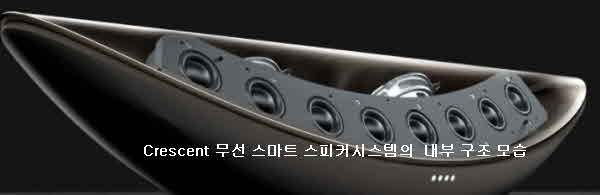

모델 Crescent 스피커시스템은 8개의 맞춤형 40mm 구경의 풀 레인지 드라이버와 2개의 84mm 구경 저음용 우퍼로 선형 어레이 방식으로 구성시켜 제작되어 있다. 유리로 강화된 하부 구조와 기하학적 아치형 디자인 덕분에 원치 않는 음향 공명이 제거된다.
동사의 지능형 사운드 모드로 고급 빔 포밍 기술은 유연한 배치 및 청취 위치를 허용하여 콤팩트한 통합 스피커시스템에서 사실적인 음향 경험을 제공한다. 일반적으로 더 크고 값 비싼 오디오 제품을 위해 예약된 광대한 사운드 스테이지를 경험할 수가 있는 제품이다.
인클로저 내부에 부착되어 있는 2개의 저음용 우퍼는 위쪽으로 기울어져 반대 방향을 향하고 있다. 마이크를 ”On“하고 "Off", 등 3가지 청취 모드 중 하나를 사용하고, 입력(Bluetooth, AUX, OPT)을 선택하고, 재생을 제어하고, 볼륨을 조정하는 버튼이 있다.

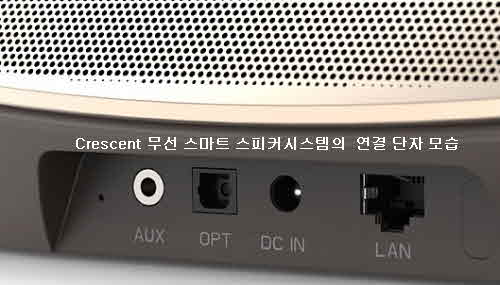

스피커시스템 상단 가장자리를 따라 상대적으로 희박한 컨트롤 스트립이 있으며 뒤쪽의 아래쪽 가장자리에 있는 오목한 부분에는 LAN (이더넷) 포트, 아날로그 (미니 잭) 및 디지털 (광) 입력단이 준비되어 있다.
Apple의 인기 있는 AirPlay 플랫폼 또는 Google Chromecast를 통해 스트리밍 기능을 갖추고 있는 시스템으로 Tidal, Pandora, Spotify 또는 수십 가지 중 하나를 "캐스트"할 수 있다.
휴대 전화/태블릿/PC에서 Crescent 무선 스마트 스피커시스템은 Spotify Connect를 지원하여 해당 서비스의 가입자가 Wi-Fi를 통해 직접 스트리밍 할 수 있다. 모델 Crescent시스템은 금속 그릴로 되어 있다. 시스템의 입력단은 광 디지털(Optical digital), 3.5mm 아날로그, LAN/Ethernet 등이 준비되어 있다.
설계방식: 2웨이 10 멀티 드라이버 구성 위상 반전형
사용유닛: 중고음용 1.6“ 8개
저음용 3.3“ 우퍼 2개
파워: 114와트(전체)
와이어레스표준(Wireless standard): 802.11 b/g/n/ac (2.4 GHz & 5GHz)
Bluetooth 버전:4.2
Network 연결단: LAN(RJ 45 Ethernet)
멀티룸 스트리밍(Multi-room streaming): AirPlay 2, Google Chromecast
스트리밍서비스: YouTube music, Spotify, Pandora, Deezer, TuneIn,
iHeartRadio (with the Google Home app)
지원오디오포멧: MP3, WMA, FLAC, Apple Lossless
AC 전원아답타출력: DC 18V 5A, 90W
크기(WHD):660 x 119 x 184mm
중량: 5.6Kg
판매가격:$700
연락처:cleeraudio.com
