P : 2021년도 5월 2번째 신제품 페레이드
 이영동    | 2021·05·03 11:03 | HIT : 90

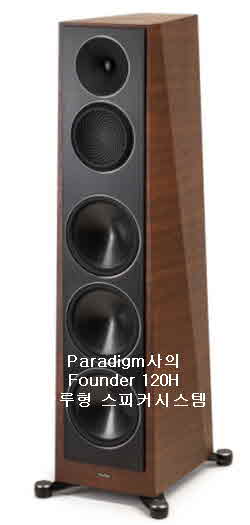

Paradigm사의 Founder 120H 마루형 스피커시스템


캐나다 Toronto에 위치해 있는 스피커시스템 제조 메이커가 내놓은 모델 Founder 120H 시스템은 동사가 최근에 개발한 Founder 시리즈의 톱 모델. 3웨이 5유닛 구성 하이브리드 액티브(hybrid active bass) 위상 반전 설계 마루형 시스템이다.

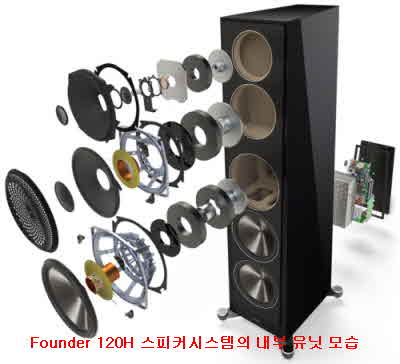

사진에서 볼 수 있듯이 깔끔한 외형 디자인을 갖추고 있는 신개발 제품으로 사용 유닛을 보게 되면 인클로저 상단에 부착되어 있는 고음용 트위터는 25mm 구경으로 AL-MAC™ 세라믹 돔형이다.
동사 특허로 만든 Oblate Spheroid 웨이브 가이드(Waveguide/OSW™)디자인으로 냉 용압 방식의 페로-푸르이드(ferro-fluid damped/cooled) Phase-Aligning(PPA™)트위터 렌즈 디자인 유닛이다.
152mm 구경의 중음용도 특허로 만든 AL-MAG™ 콘/Perforated Phase-Aligning(PPA™) 렌즈 Shock Mount™ Isolation Mounting System, 2” high-temp 멀티 레이어드 보이스 코일(multi-layered voice coil/ventilated Apical™ former)제작 유닛이다.
또한 인클로저 하단 쪽에 일직 선상에 부착되어 있는 3개의 215mm 구경 저음용 우퍼도 특허로 제작한 것. Ultra-High Excursion Carbon-X™ Unibody 콘으로 사진에서 보여 주고 있듯이 특허 “Active Ridge Technology(ART™)/Vertical 마운팅 시스템(Mounting System)으로 설계되어 있다.

Paradigm사의 탄생

1982년부터. 공동 창립자인 Jerry VanderMare와 Scott Bagby는 고성능 라우드 스피커를 캐나다 현지에서 만들고 싶어 출발했다. 그들은 추측이 아닌 과학을 기반으로 스피커시스템 구성 요소를 맞춤 설계하고 싶었다.
그리고 그들은 모두가 고맙게 여기는 가격으로 제공하고 싶었다. 이를 위해 Jerry와 Scott는 똑똑한 대학 오디오 연구원과 캐나다 국립 연구 협의회에서 실시한 오디오 연구의 상세한 과학적 결과를 활용했다.
그들의 목표는 스피커 자체를 방정식에서 지울 수 있는 수준의 성능을 달성하는 것이었으며
색상에 의해 방해받지 않는 순수하고 생생한 오디오, 파워를 사운드로 변환하는 능력이 제한되지 않는다는 것이다.
Jerry는 영업, 마케팅, 광고 그리고 Scott는 디자인, 제조 전담 오디오 파일과 엔지니어로 구성된 팀을 모았고, 이러한 겸손한 시작에서 Paradigm이 탄생했다고 한다. 이번에 개발한 Founder 시리즈의 개발 초기에 보다 자세히 알아본다.

Founder 시리즈의 개발 초기

Founder 시리즈의 개발 초기에 동사는 예술이 과학을 포용 할 때 모든 것이 가능하다는 것을 알고 있었고 우리의 기대치를 뛰어 넘었습니다. 특히 기술, 디자인 및 성능의 완벽한 조화를 갖추고 있는 Founder의 개발 초기에 동사는 예술이 과학을 포용 할 때 모든 것이 가능하다는 것을 알고 있었고 기대치를 뛰어 넘었습니다. 는 설명이다.
크고 작은 모든 구성 요소는 가장 작은 세부 사항까지 면밀히 조사되었고 모든 구성 요소는 Founder 전용으로 철저히 연구, 설계 및 엔지니어링 되었다. 음향 플랫폼을 위해 새로운 특허 기술이 개발되었다.
새로운 캐비닛 플랫폼은 단순한 멋진 디자인이 아닙니다. 독특한 모양과 통합된 구조 보강재는 기존의 사각형 상자와 비교할 수없는 음향 성능을 제공합니다. 어떤 요소도 언급되지 않은 상태로 두면 Founder ’s는 부품의 합보다 훨씬 더 많은 역할을 합니다.
철저한 연구, 디자인 및 엔지니어링 프로세스 동안 우리는 화자가 환경과 상호 작용하는 방식을 면밀하고주의 깊게 살펴보았습니다. 현대적인 홈 인테리어는 지난 10년 동안 더욱 두드러진 디자인 과제를 제시합니다.
석재, 유리, 목재가 선택의 재료가 되었으며 개방형 개념이 지배적입니다. Founder의 디자인은 이러한 추세에 따라 발전했으며, 전통적으로 디자인된 스피커에 도전하는 방에서 최대 성능을 제공하는 데 완벽하게 적합합니다.
보다 전통적인 청취 공간에서 영화와 음악을 즐기든 집이 Architectural Digest 페이지에 있든 관계없이 Founder가보기에 좋은 소리를 낼 것입니다. "정확성"이라고 하면 말하는 사람이 "정확하게"이해할 때 얻을 수 있는 뉘앙스, 디테일 및 사실감을 의미한다.
Founder 시리즈에는 클래스 정의 수준의 성능을 제공하기 위해 디자인, 재료 및 엔지니어링의 많은 새로운 발전이 포함되어 있다. 우선 모델 Founder 120H 시스템에 유닛 구성부터 자세히 살펴보자.

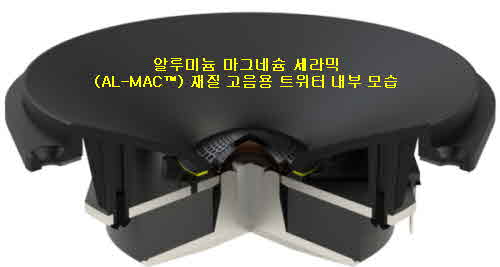

알루미늄 마그네슘 세라믹(AL-MAC™) 재질 고음용 트위터

고성능 트위터는 매우 강하고(왜곡방지)그리고 가벼워야 한다. 다시 말해 민첩하고 반응성이 뛰어나며 정확해야 한다는 것이다. 이러한 설계 및 엔지니어링 연구는 업계로 하여금 다양한 재질을 시도하도록 이끌어 왔다.
그들 중 일부는 실제 적용을 찾았지만 많은 사람들은 그렇지 쉽게 되질 않았다. 동사가 개발한 AL-MAC 방식은 알루미늄, 마그네슘 및 세라믹 재료의 독특하게 혼합시켜 만든 것이다.
더 높은 정확성과 사실성이라는 최종 목표에 기여했다. 특별한 특성은 강하고 가벼운 최종 제품에 기여 할 뿐만 아니라 자연스러운 반 공명을 구현하여 트위터가 "종이에서" 좋은 소리를 낼뿐만 아니라 실제로 놀라운 소리를 낼 수 있도록 하는 것이다.

특허 편각 구형 웨이브 가이드(OSW™/Oblate Spherical Waveguide)

Founder 시리즈의 고음용 트위터에는 Paradigm 제품에서만 제공되는 OSW™(Oblate Spherical Waveguide)트위터를 자세히 보자. 스피커가 더 크고 개방적이며 반사 표면으로 가득찬 소리를 듣게 된다.
동사가 개발한 OSW™ 특허 기술은 정확하고 자연스러운 지오메트리를 활용하여 중요한 위치인 청취 영역에 초점을 맞추도록 도와준다. 청취 영역의 측면으로 이동하면 트위터 출력이 점차 감소하여 성능을 저하시키는 실내 반사를 방지한다.
방 주변에서 출력이 감소한다는 것은 소리가 귓가에 들릴 수 있지만 다른 곳에서 주의를 집중하려는 다른 사람들을 방해하지 않음을 의미한다. 더 크고 더 강력한 자석/모터 구조와 더 높은 효율성과 더 낮은 왜곡이 결합된 OSW ™ 방식은 원하는 곳에서는 더 나은 사운드를 제공하고 원하지 않는 곳에서는 덜 산만 한 사운드를 제공하는 것이다.
우리가 살고 듣는 방은 수년에 걸쳐 극적으로 변했습니다. 그리고 홈 인테리어는 진화했습니다. 많은 스피커 기술이 속도를 유지하지 못했다. 스피커는 객실의 외관과 느낌을 자연스럽게 확장하는 동시에 눈에 띄는 실제 성능 향상을 제공해야한다.

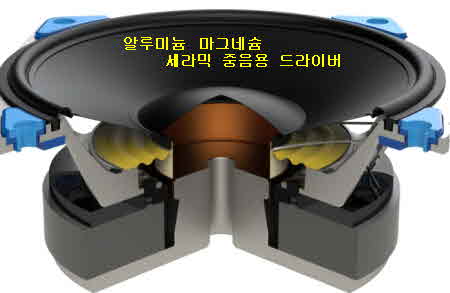

알루미늄 마그네슘 세라믹 중음용 드라이버

실질적인 응용 분야에서 실질적인 이점을 제공하는 최첨단 기술-이것이 Founder시리즈의 모든 것이다. 알루미늄 마그네슘(AL-MAG ™)재질로 만든 중음용 드라이버도 트위터를 개발 한때 염두에 두었던 것으로 우리 귀에 가장 민감한 영역인 미드 레인지에 동일한 수준의 성능을 제공하기 위해 고안되었다.
미드 레인지 드라이버는 일반적으로 많은 관심을 받고 있다. 본질적으로 인간의 청각은 우리가 친숙한 사람과 상호 작용할 때 알 수 있도록 음성과 같은 것에 중점을 두고 있다. 좋아하는 녹음 아티스트나 배우의 목소리를 얼마나 즉시 알아볼 수 있는지 생각해 보세요.
여기서 동사의 목표는 미드 레인지 드라이버 사운드를 최대한 사실적으로 만드는 것이었다. 고음질의 좋은 스피커시스템이라면 바로 중음 대역을 얼마나 잘 재생시켜 줄 수 있는가에 오디오 파일들은 관심을 갖게 된다. 동사는 이 부분에서 AL-MAG 기술을 통해 Founder 시리즈는 한 단계 더 높이게 했다.

특허 PPA™ 렌즈 중음용 드라이버

              (Perforated Phase-Aligning(PPA™)Lens
PPA™ 렌즈 특허 기술은 드라이버 콘을 보호하고 상당한 성능 이점을 제공하고 있다. PPA ™렌즈는 모든 주파수가 청취자의 귀에 동시에 도달 하도록 해준다. 즉, 가장 낮은 저음부터 가장 섬세한 디테일까지 모든 것이 더욱 사실적으로 들리게 하고 있다.
Founder시리즈의 마루형시스템은 원거리에서 보다 예측 가능하게 사운드를 투사하는데 도움이 된다. 따라서 실내의 음질과 디테일을 잃지 않고 멀리서 들을 때 매우 이상적이라는 것이다.

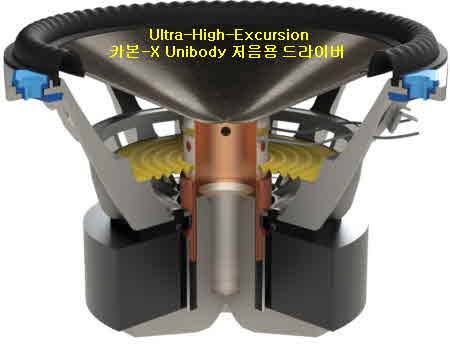

Ultra-High-Excursion 카본-X Unibody 저음용 드라이버

215mm 구경의 저음용 우퍼는 Unibody 카본-X ™ 콘으로 오버 몰딩된 Gen3 Active Ridge Technology(ART™)서라운드(수직 장착 포함)이다. 고급 Shock-Mount™ Isolation 및 통풍이 가능한 Apical™ 포머가 있는 1.5" 고온 다층 음성 코일 방식으로 만들었다.
청취의 기초는 최저 주파수에서 시작되었고 최고의 선명도를 추구하기 위해 Founder 시리즈의 마루형 시스템에 사용할 새로운 기술, 고성능 저음용 드라이버로 개발한 것이다. 특히 더 높은 볼륨에서 강도를 높이기 위해 일체형 콘 구조를 사용하며 모든 세부 사항을 명확하게 들을 수 있도록 최대한 낮은 질량을 사용했다.
이를 Paradigm사의 ​​시그니처 ART Surround 및 Shock-Mount 기술과 결합하면 세밀하고 강력한 베이스 드라이버를 얻을 수 있다. 다시 말해 컨트롤 능력 놀라운 기술을 스피커에 담아두면 혜택이 귀에 미치지 못한다면 아무 의미가 없다.
모든 구성 요소를 처리함으로써 엔지니어는 어떤 환경에서든 노력의 결과를 들을 수 있도록 한 것이다.

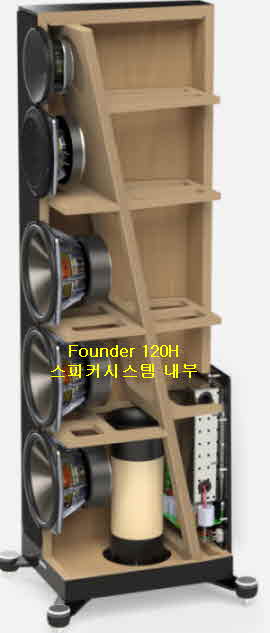

캐스케이드 퓨전 브레이싱(Cascade-Fusion Bracing)

스피커에서 가장 먼저 보는 것은 캐비닛의 외형 디자인이다. Founder Series의 캐비닛은 눈에 아름답고 독특 할뿐만 아니라 디자인이 성능을 향상시켜 주게 설계되어 있다는 설명이다.
캐비닛이 더 단단하고 강할수록 공명과 진동이 줄어들어 재생 음질이 단단하고 질감 있게 듣게 해준다. 캐비닛 내부의 Cascade-Fusion 브레이싱은 강성을 높이고 고 출력 베이스 드라이버에서 생성된 정상파를 모두 차단하도록 설계되었다.
고유한 기하학적 캐비닛의 강도는 또한 더 큰 표면적에 에너지를 분배하는데 도움이 되며 기존의 사각형 캐비닛 디자인에서 가능한 것보다 더 큰 강도와 지지력을 제공하고 있다. 이 초 강성 구조는 드라이버에게 중립적인 플랫폼을 제공하여 더 타이트한 베이스, 더 큰 선명도 및 더 정확한 정확도를 제공하게 해준다.

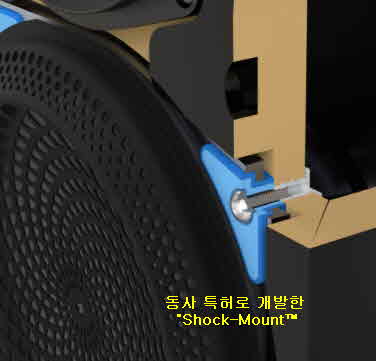

Shock-Mount™ 시스템

Founder시리즈에서는 모든 세부 사항이 중요하다. 모든 기술은 이점을 들을 수 있지만 일부는 듣지 못하는 왜곡에 더 중점을 두고 있다. 동사가 특허로 개발한 Shock-Mount™는 시각과 청각 모두에서 보이지 않는 특수 기술 중 하나이다.
드라이버를 "쇼의 스타"로 만들었지만, 수반되는 기술과 혁신으로 모든 혜택이 귀에 도달하도록 보장한다는 것이다. 미드 레인지 및 베이스 드라이버와 캐비닛 사이의 진동과 공명을 제어하도록 특별히 설계된 새로운 Advanced Shock Mount 시스템이다.
특별히 설계되고 보강된 인클로저에서 이러한 드라이버를 기계적으로 분리함으로써 성능 저하의 원인이 되는 자체 진동은 드라이버와 캐비닛 간에 또는 캐비닛과 드라이버 간에 전달되지 않도록 하는 것이다.
이러한 불필요한 공명이 없으면 모든 드라이버는 가청 왜곡 없이 순수하고 변경되지 않은 사운드를 자유롭게 전달할 수 있다. 이 원칙을 인클로저의 베이스인 밭침 대에도 적용하게 했다.
Shock-Mount™ Feet는 스피커 캐비닛을 바닥에서 분리하여 외부 진동의 유해한 영향을 더욱 제어하고 제거해준다. 인클로저 받침대는 캐비닛을 움직이거나 기울이지 않고도 위에서 조정할 수 있으므로 어떤 표면에서도 완벽하게 수평을 유지하게 해준다.

Anthem Room Correction (ARC ™)

앞서 말씀 드렸듯이 방은 수년에 걸쳐 극적으로 변했지만 스피커시스템은 우리 생활공간의 진화에 보조를 맞추지 못했다. 이것은 대담한 주장이 아니라 증명할 수 있다! 세계적 수준의 방 보정 시스템인 “Anthem Room Correction” 또는 ARC를 사용하여 방이 스피커 사운드에 미치는 영향을 명확하게 보여주는 수천 개의 데이터 포인트를 수집해 샤워 실에서 노래하는 소리가 거실에서와 다른 이유를 측정해 반영했다.
ARC의 최신 버전인 ARC Genesis는 스피커가 방에서 수행하는 작업을 정확하게 측정하고 이를 조정하여 방의 음향으로 인한 유해한 영향을 모두 제거하는 매우 강력한 소프트웨어이다. ARC Genesis는 방에서 도움이 되지 않는 부분을 제어하는 동시에 그 부분을 유지하여 더 깨끗하고 정확한 사운드를 제공하는 맞춤형 솔루션이다.
모델 Founder 120H 스피커시스템의 외형 컬러는 Black, Black Walnut 비롯해 Midnight Cherry, Walnut 등으로 마감 처리 되어 있다.

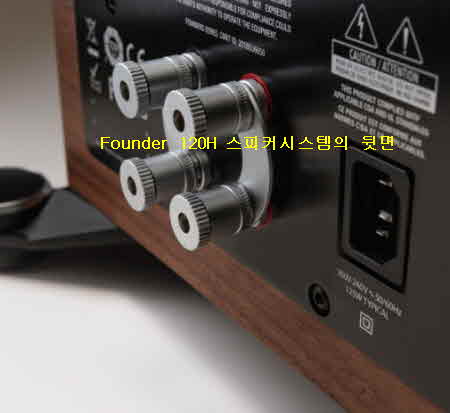

Founder 120H 스피커시스템 재원

설계방식: 3웨이 5유닛 구성 하이브리드 액티브 베이스 위상반전시스템
          (3way hybrid floostanding with active bass, ported enclosure)
사용유닛: 고음용 25mm AL-MAC™ 세라믹 돔형
          (with Oblate Spheroid Waveguide(OSW™) & Perforated
          Phase-Aligning (PPA™) 트위터 렌즈 ferro-fluid damped/cooled)
          중음용 152mm(AL-MAG™ 콘/Perforated Phase-Aligning(PPA™) 렌즈
          Shock Mount™ Isolation Mounting System,
          2”high-temp multi-layered voice coil/ventilated Apical™ former
          저음용 215mm 3개 Ultra-High Excursion CARBON-X™ Unibody 콘,
        Gen3 Active Ridge Technology(ART™)/Vertical Mounting System,
재생주파수대역: 30° Off-Axis 22Hz-23kHz(±2dB)
저음대역: 18Hz(DIN)
출력음압레벨: 95dB/92dB(anechoic)
크로스오버주파수: 2차 order at 2.4 kHz(tweeter)
                 2차 order digital/analog @300Hz(bass)
추천앰프출력: 15-400와트
최대입력파워:300와트
임피던스: 8Ω
크기(WHD): 354 x 1153 x 441mm
중량:41.7kg(한 개당)
연락처:email orders@paradigm.com

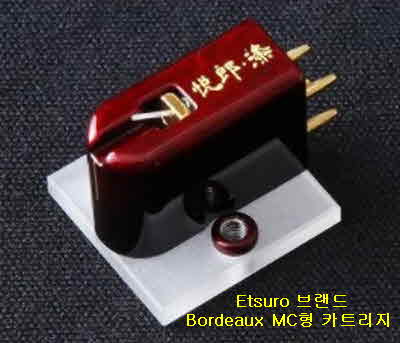

Etsuro 브랜드 Bordeaux MC형 카트리지


일본 요코하마시 가나가와현에 위치해 있는 Dai-Ichi Shoji사의 자 회사인 Excel Sound사가 Etsuro 브랜드로 개발 판매하고 있는 무빙 코일형 카트리지. 모델 Etsuro Bordeaux 카트리지는 무빙 코일형으로 MC 카트리지 수준급 제품이다.
Excel Sound사의 오카다 마사오 CEO는 포노 카트리지, 전자 측정 악기 등 오디오 장비를 수출해온 다이이치 쇼지(주)의 엔지니어인 아키야마 Etsuro가 공동 개발한 하이엔드 카트리지이다.
Etsuro MC Cartridge 시리즈를 제작하여 과거에는 존재하지 않았던 일본 최고의 품질을 목표로 하고, 이 작품을 통해 전 세계의 고급 오디오 파일들에게 도전하기 시작했다. Excel Sound의 오카다 사장은 저 출력 MC형 카트리지는 비닐 레코드의 홈에서 오디오 장비로 전송되는 사운드의 높은 충실도 특성에 초점을 맞추어 Etsuro 모델을 내놓았다.
동사의 MC 카트리지 특성은 모든 사운드 범위에서 투명하게 기록에서 자연스러운 사운드를 추출할 수 있게 만들었다. 특히 클래식을 연주하는 오케스트라부터 피아노, 보컬, 실내 음악, 콘서트홀에서 오케스트라가 연주하는 교향곡에 이르기까지 다양한 분위기의 그대로 재현 시켜줄 수 있게 했다.

Bordeaux MC형 카트리지 설계 특징

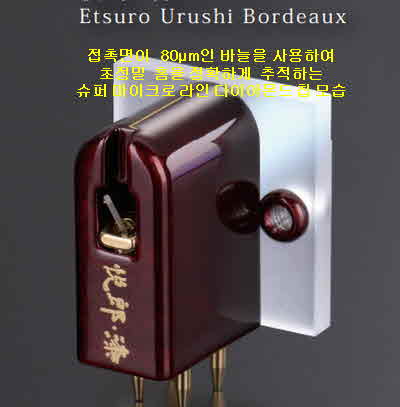

사진에서 보여 주고 있듯이 Bordeaux MC형 카트리지는 접촉면이 80μm인 바늘을 사용하여 초정밀 홈을 정확하게 추적하는 슈퍼 마이크로 라인 다이아몬드 칩(80μm Super micro line diamond chip)으로 제작되어 있다.
이 특수 바늘 칩은 비닐 레코드에 녹음되어 있는 소리를 정확하게 재생하기위한 것이다. 캔틸레버에는 사파이어 파이프 재질이 선택되었으며 탁월한 사운드 전달 특성과 경도를 지닌 사파이어를 사용하여 왜곡 없이 고속 진동 전달을 달성했다. 캔틸레버뿐만 아니라 보르도에서도 베이스 부분에 사파이어 소재를 도입했다.
헤드 쉘과 접하는 베이스 부분은 2.5mm 두께의 퓨어 사파이어 플레이트를 사용했으며 이로 인해 진동 전달 메커니즘이 일체형으로 완성되어 카트리지가 신호 손실을 완전히 제거 할 수 있게 했다.
자기 회로는 전자기 연철 및 사마륨 코발트 자석과 결합되어 코일의 진동에 일관된 자기 성능을 제공하여 사운드에 대한 전반적인 균형과 두께를 확보하게 되어 있다. 연결 단자 핀은 단자 사이의 접촉을 증가시키기 위해 금도금으로 도금되어 있다.
Bordeaux의 하우징은 엑스트라 슈퍼 두랄루민(AL7505)에 일본 전통 우루시 공예로 수공예로 적용되었다. 각 Bordeaux 몸체의 우루시 코팅은 Bordeaux 색상의 강성과 아름다운 질감 레이어링을 얻기 위해 오랜 역사를 지닌 Urushi 사카모토 회사의 장인이 수작업으로 만든 다양한 복잡한 공정을 거쳐 만든 것이다.
Urushi의 세부 사항은 매력적이며 Bordeaux 카트리지의 첫 번째 모습에서 볼 수 있다. 뛰어난 광택과 질감은 진정한 미니어처 예술 작품이 아닐까 하는 생각을 갖게 해준다.
헤드 쉘과 접촉하는 베이스 섹션은 2.5mm 두께의 순수 사파이어 플레이트를 사용하고 있다.
이 때문에, 진동 전송 메커니즘은 카트리지가 철저하게 신호의 손실을 제거 할 수 있도록 일체형으로 되어 있다.

Bordeaux MC 카트리지 재원

설계방식: 무빙 코일형 카트리지
재생주파수대역: 15-50,000Hz
출력전압 : 0.25mV/1kHz
출력밸런스: <0.5dB/1kHz
채널분리도: 33dB/1kHz
트레킹중량 : 2gr
임피던스: 3Ω/1kHz
Trackability: >70μm/2gr
바늘형태: 80μm 마이크로라인 다이아몬드
캔딜레버: 0.4φsapphire 파이프
카트리지 Base: 2.5mm 사파이어 플레이트
카트리지하우징: 엑스트라 슈퍼 두랄루민 (A7075)
중량 : 9.0g

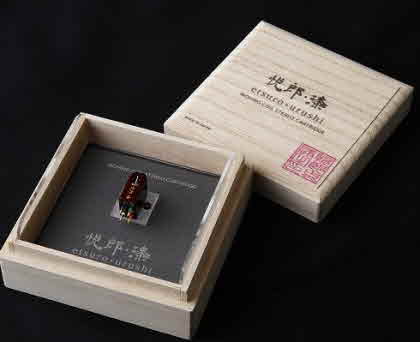

액세서리: 제품 카탈로그
          보증서
          바늘청소 브러시, 2개의 장착 나사
          박스
연락처: +81 45 228 3251(일본)

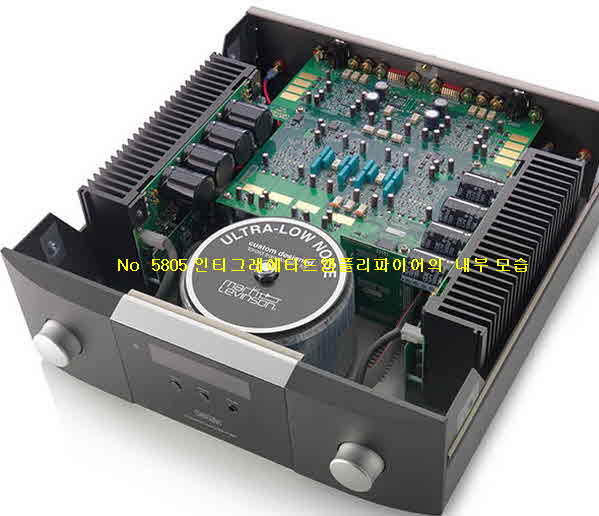

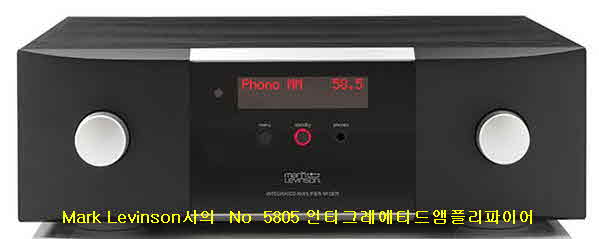

Mark Levinson사의 No5805 인티그레에티드앰플리파이어


미국 하만 인터내셔널 그룹 산하에 속해 있는 Mark Levinson사가 최근에 판매하고 있는 모델 No 5805 인티그레이티드형 앰플리파이어시스템. 채널당 125와트 실효 출력을 낼 수 있게 설계된 PureDirect™ 방식.
모델 No5805시스템은 동사 특허 PureDirect ™ 신호 경로의 설계 사상을 기반으로 개발 된 풀 디스크리트 직접 커플 링, 듀얼 모노 라인 레벨 프리앰플리파이어 회로를 갖추고 있는 시스템이다.
동사의 독창적인 싱글 게인 스테이지 회로를 이용한 디지털 제어 레지스터 어레이와 볼륨 회로와의 친화성이 높고 매우 높은 정밀도로 넓은 범위의 음질을 확보하고 있다.
3계통의 아날로그 입력(XLR 밸런스1계통, 마크 레빈슨 전용 설계의 RCA 단자를 갖춘 RCA 언밸런스 2계통)의 모두가 각각 독립적인 스위칭 릴레이를 제공하고 있다. 신규로 개발된 포노이퀄라이저부는 No 500 시리즈로 호평을 얻고 있다  Pure 포노 사상을 계승뿐만 아니라 CR형과 NF형을 조합한 RIAA 필터를 채용하고 있는 점이 다르다.
사용하는 부품에도 고정밀 저항기를 비롯해 ,폴리프로필렌 필름 콘덴서 등을 채용해 사용했다. No 5000 시리즈에서도 음질에 대한 집념은 변함이 없다. 특히 MM/MC 게인 컨트롤, 서브소닉 필터의 ON/OFF 설정 등 메뉴에서 할 수 있는 포노용 카트리지에 맞는 부하 용량 (MM)과 부하 저항(MC)의 조정은 뒷면에 배치된 딥스위치에서 간편하게 조작 할 수 있다.

풀 디스크리트 다이렉트 커플링을 채용한 AB급 증폭 방식

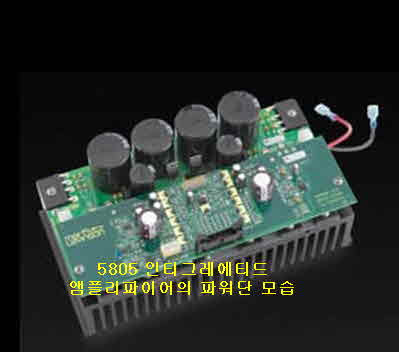

풀 디스크리트 다이렉트 커플링을 채용한 AB급 증폭 방식의 파워 앰플리파이어에서 용량을 초과 500VA용량의 전원 트랜스를 이용하여 넓은 다이내믹 레인지를 확보하고 있다. 특히 전압 증폭 단에는 동사가 내놓은 모델 No534시스템에서 축적된 기술을 답습해 설계되어 있다.
2개의 고속 트랜지스터에서 A급 동작하는 드라이버단 및 6개의 트랜지스터(260V, 15A)를 조합 출력단 으로 구성되어 있다. 또한 2개의 Thermal-Trak 장치에 의한 정밀한 제어가 부하 및 온도 상승에 영향을 받지 않고 항상 안정된 동작을 하게끔 되어 있다.
시스템의 전원부는 채널마다 10,000μFx 급 4개의 콘덴서를 갖춘 출력 단에 직결시킴으로써 충분한 전력 공급을 가능하게하고 있다. 이에 따라 8Ω 부하시 채널 당 125와트(4Ω 부하 ≒ 250W/ch)의 출력을 확보하고 2Ω부하에서의 드라이브에도 대응하고 있다.
또한 RCA 출력(가변)도 갖추고 있기 때문에, 향후 시스템 확장에도 대응하고 있게 되어 있다.

디지털 회로 설계
모델 No5805 인티그레이티드앰플리파이어는 상기 아날로그 회로부에 필적하는 퀼리티를 가진 디지털 회로 부를 갖추고 있다. No500시리즈 마찬가지로, Mark Levinson Precision Link II ™ DA컨버터를 채용. 최신 ESS Sabre 32비트 D/A 컨버터와 자체의 지터 저감 회로를 조합한 풀 밸런스 디스크리트 전류-전압 트랜스포머 부분이 핵심을 이루고 있다.
4계통의 디지털 입력(광 S/PDIF 2계통, 동축 S/PDIF 1계통 비동기 USB 1계통)을 제공 (PCM 384kHz/32비트)과 DSD (2.8, 5.6, 11.2MHz)의 재생에 대응하고 있다
또한 모델 No5805 인티그레이티드앰플리파이어는 MQA(Master Quality Authenticated)에도 대응. MQA 파일의 재생이 가능하다. Bluetooth 수신기도 탑재하고 있어, AptX-HD 재생을 준수하고 있다.

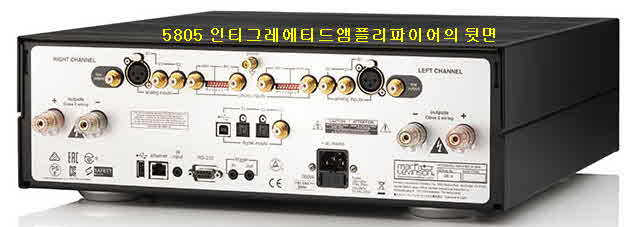

시스템의 아날로그 입력 단자는 밸런스 라인(XLR) 1조를 위시해 언밸런스 라인(RCA) 2조 그리고 무빙 코일형 카트리지를 MC 포노(RCA) 1계통과 무빙 마그네트MM 포노입력 (RCA)단 1조로 되어 있다. 스피커를 위한 연결 단자는 바나나 플러그 대응 대형 바인딩 포스트 등이다.
디지털 오디오 커넥터는 2계통 광 디지털 입력단(토스링크)을 비롯해 1개의 asynchronous USB 디지털 입력단(USB-B). 1계통 동축 디지털 S/PDIF입력단(RCA), 2계통 동축 디지털 S/PDIF입력단(RCA) 그리고 1계통 밸런스드 디지털 AES/EBU 입력단(XLR)이다.
출력 커넥터는 1계통 싱글 엔디드 라인레벨 출력단(RCA)을 위시해 2계통 스피커 출력단자(High-current 바인딩포스트(바나나 소켓 ¼”/6.3mm ⅛”/3mm thick)가 있으며 컨트롤 커넥터(Control Connectors)는 1개 RS-232포트(DB9 커넥터)를 비롯해 1개 IR 입력(⅛”/3.5mm 포노 잭, 1개 programmable 12V DC trigger output (⅛”/3.5mm phone jack), 100mA maximum, 1개 programmable 12V DC trigger input (⅛”/3.5mm phone jack)그리고 1개 Ethernet port (RJ-45 connector)등이다.

No 5805 인티그레이티드형 앰플리파이어 재원

설계방식: PureDirect™ 방식의 풀 디스크리트 다이렉트 커플링 인티형
아날로그 라인단 재원

재생주파수대역: 20Hz-20kHz(±0.03dB)
라인입력임피던스: 20kΩ(XLR)
                 10kΩ(RCA)
게인:8.5dB(최대)
출력임피던스:55Ω
출력오보로드:>4.5V(RMS)
            <2Hz-210kHz(+0.1/–3dB/At unity gain volume setting)
THD: <0.01%(1kHz;
      <0.03%(20kHz ; 2V RMS output(At unity gain volume setting)
SN비:>96dB(20Hz-20kHz(A-weighted)
     >93dB(20Hz-20kHz(wideband, unweighted)
입력감도: 53mV(RMS/2.83V RMS)
시스템게인: 34.5dB(라인 입력에서 스피커출력까지)

포노단 재원

RIAA재생주파수대역: 20Hz-20kHz(±0.3dB)
Infrasonic Filter : Selectable; 20Hz, 1st order(6dB/octave)

MM(무빙 마그네트)카트리지 재원

입력저항: 47kΩ
입력캐퍼시탄스: 세탕가능 20, 70, 120, 170pF
게인:39dB(1kHz때)
THD: <0.01%, 1kHz, 2V RMS 출력시
      <0.05%, 20kHz, 2V RMS 출력시
SN비: >90dB (20Hz-20kHz/A-weighted)
   >78dB(20Hz-20kHz(wideband)
최대입력레빌: >190mV(1kHz때
               1.6V at 20kHz

MC(무빙 코일)카트리지 재원

입력저항: 37Ω-1000Ω(선택가능)
게인: 69dB(1kHz때)
THD: <0.01%(1kHz, 2V RMS출력시)
      <0.06%,(20kHz, 2V RMS 출력시)
SN비:>71dB(20Hz-20kHz(A-weighted)
      >66dB(20Hz-20kHz(wideband)
최대입력레벨:>6.5mV(1kHz때
            >19mV(20kHz때)

DA 컨버터단 재원

출력전압:5.7V RMS(최대볼륨/full scale)
재생주파수대역: 20Hz-20kHz(+0/–0.02dB)
192kHz/24비트signal; 20Hz-20kHz(+0/–0.05dB)
                     44.1kHz/16 bit signal)
THD: <0.0025%(20Hz-20kHz(3V RMS 출력시)
192kHz/24비트 시그널: <0.003%(20Hz-20kHz(3V RMS출력시)
44.1kHz/16비트 시그널: <0.006%, 90kHz(3V RMS 출력시)
SN비: >100dB(20Hz-20kHz(192kHz/24비트)
      >98dB(20Hz-20kHz(192kHz/24비트)
      >94dB(20Hz-20kHz(44.1kHz/16비트)
      >92dB(20Hz-20kHz(44.1kHz/16비트)
샘플레이트/Bit Depth : PCM: 32, 44.1, 48, 88.2, 96, 176.4, 192,
                       352.8, 또는384kHz; up-32비트 DSD)
디지털프로세싱:Full MQA decoding; PCM: Seven
사용자선택 업 샘프링: 352.8/384kHz; DSD: Four user-selectable

헤드폰 출력 재원

THD: <0.04%(20Hz & 1kHz, 2V RMS 출력시)
30Ω 로드: <0.10%(20kHz, 2V RMS 출력시)
30Ω 출력로드: >3.3V RMS, 30Ω load
SN비:>91dB(20Hz-20kHz(A-weighted)
     >87dB(20Hz-20kHz(,wideband)
,출력임피던스:<2.5Ω(20Hz-20kHz)

파워앰플리파이어부 재원

출력:125W RMS(채널당/8Ω-20Hz-20kHz)
재생주파수대역:<2Hz to 20kHz(+0/–0.2dB)
               <2Hz-100kHz(,+0/–3dB)
SN비:>103dB(20Hz-20kHz(A-weighted)
       >100dB(20Hz-20kHz(wideband)
THD+Noise : <0.035%(1kHz, 125W, 8Ω시)
              <0.18%(20kHz, 125W, 8Ω시)
출력임피던스:<0.098Ω(20Hz-10kHz;
            <0.11Ω(20kHz때)
댐핑펙터: >82(20Hz-10kHz)
           72(20kHz/All referred to 8Ω)

일반적인 재원

메인전원부: 100VAC, 115VAC,
            230VAC, factory set
소비전력: <0.4W(스텐바이시)
         500W(최대)
크기(WHD): 438 x 145 x 507mm
중량:28.1kg

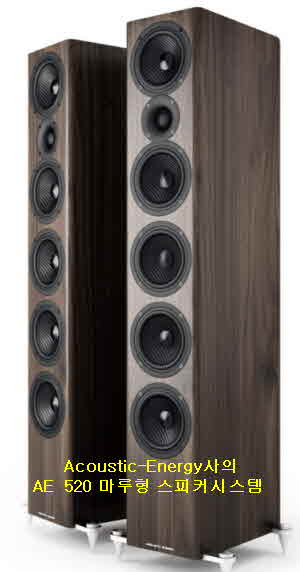

Acoustic-Energy사의 AE 520 마루형 스피커시스템


영국 Cirencester에 위치해 있는 스피커시스템 전문 제조 메이커로 오랜 명성과 브랜드 이미지를 자랑하고 있는 Acoustic Energy사가 소개하고 있는 모델 AE520 스피커시스템.
Acoustic Energy는 1987년 모델 AE1 스피커시스템을 출시하면서 그 이름이 알려지게 되었으며 당시 소형 인클로저에서 오디오 성능의 새로운 산업 표준을 설정하는데 기여한바 있었다.
1994년에 동사는 해외 제조 파트너와 힘을 합쳐 브랜드가 더 넓은 제품 포트폴리오를 통해 글로벌 범위를 확장 할 수 있도록 했다. 이러한 성장을 촉진하기 위해 동사는 런던에서 역사적인 Cirencester 마을의 더 큰 부지로 옮겼다.
2017년 Acoustic Energy사는 완전히 영국인 소유가 되었고 오랜 경험을 갖고 있는 4명의 새로운 이사가 가세해 더욱 지속적인 발전을 해오고 있는 영국 명문 제조 회사로 건재하고 있다.
30년이 넘는 기간 동안 Acoustic Energy사 제품은 전 세계 언론인으로부터 비판적인 찬사를 받아 오디오 업계에서 가장 높은 평가를 받는 영국 브랜드 중 하나로서의 지위를 확보하는데 도움이 되었다.

AE520 스피커시스템의 설계 특징

동사가 새로 개발 소개하고 있는 500 시리즈는 모델 AE520 마루형시스템을 비롯해 AE509시스템이 있다. 이 시리즈의 설계 특징을 보게 되면 전설적인 세라믹 알루미늄 드라이버의 피스톤 파워와 정확도에 맞게 설계된 새로 개발 된 탄소 섬유 트위터 및 중저음용 드라이버가 들 수 있다.
보다 부드럽고 투명한 사운드를 위해 개선된 셀프 댐핑 기능을 갖추고 있는 스피커시스템으로 모델 AE520시스템은 다이내믹 하면서도 슬림한 라인의 마루형 스피커시스템으로 멀티 드라이버 디자인 방식이다.
(The AE520 is a powerful, slim-line, floor-standing loudspeaker which builds on the AE500 and AE509 models to firmly establish itself as the brand’s new flagship, featuring multi-driver design, imposing size and performance.)
사진에서 보여 주고 있듯이 모델 AE520시스템은 3웨이 6유닛 구성 방식의 마루 형으로 인상적인 크기 및 성능을 특징으로 하는 브랜드의 새로운 플래그 십으로 확고하게 자리를 매감 했다.
시스템에 우선 사용한 드라이버들을 보게 되면 인클로저 상단은 2개의 중음용과 한 개의 고음용 트위터를 사용 가상 동축형 디자인을 보여주고 있다. 다시 말해 25mm 구경의 고음용 트위터를 가운데 두고 125mm 구경 중음용 2개를 아래 위쪽에 부착시켜 놓은 구성 방식이다.
모델 AE520 스피커시스템은 125mm 중음용 미드 레인지 드라이버 2개, 같은 크기와 같은 의 크기의 저음용 우퍼 3개를 일직선상에 나란히 부착시켜 제작한 마루 형이다. 중음용과 저음용 드라이버 모두 탄소 섬유로 제작되어 주파수 범위에서 완벽한 톤 매칭을 제공하게 되어 있다.
2개의 전용 125mm 중음용은 탄소 섬유 미드 드라이버에는 낮은 열 압축 및 최적의 모터 힘 계수를 위한 새로운 대형 35mm 보이스 코일로 만든 유닛이다. 두 가지 모두 전용 밀폐 인클로저 내에 장착되어 있다.
3개의 저음용 우퍼 드라이버는 대형 후면 직사각형 포트에 의해 반사 로드 방식. 전설적인 세라믹 알루미늄 드라이버의 피스톤 파워와 정확성에 맞게 설계된 이 새로운 장치는 훨씬 더 부드럽고 투명한 사운드를 위해 훨씬 향상된 자체 댐핑을 제공하게 제작되어 있다.
수직 지향성은 기존 디자인과 비교할 때 천장 및 바닥 반사에 낭비되는 에너지를 줄이면서 우수한 수직 범위를 제공하도록 최적화되어 있다. 슬림 라인 캐비닛은 Piano Gloss Black, Piano Gloss White 또는 American Walnut 목재 베니어 마감으로 처리되어 있다.
견고한 알루미늄 바는 견고한 플로어 커플링과 최대의 안정성을 보장하는 한편, 금속 구조의 강성은 공간과 스피커 간의 상호 작용을 줄여 주게 되어 있다;.

AE 520 스피커시스템 재원

설계방식:3웽 6유닛 구성 마루형
사용유닛: 고음용 25mm(carbon fibre 돔)
          중음용 125mm(carbon fibre 콘) 2개
          저음용 125mm(carbon fibre 콘) 3개
재생주파수대역: 30Hz–28kHz(+/-6dB)
출력음압레벨: 90dB, 113dB(최대)
크로스오버주파수: 373Hz/2.8kHz
임피던스: 6Ω
크기(WHD): 185 x 1130 x 320mm
중량: 30kg(한개당)
연락처:01285 654432(영국)


프린트 목록
871   A : 2021년도 10월4번째 신제품 페레이드
Ayon Audio사의 Scorpio II 인티그레이티드앰플리파이어 오스트리아의 Gratkorn에 위치해 있으면서...
21·10·23
hit : 24
870   A : 2021년도 10월 3번째 신제품 페레이드
Audio Note사의 Kagura 2 모노파워앰플리파이어        ...
21·10·17
hit : 29
869   U : 2021년도 10월 2번째 신제품 페레이드
Unison Research사의 Unico 150 인티그레이티드앰플리파이어 이태리 Unison Research사가 개발...
21·10·10
hit : 38
868   L : 2021년도 10월 첫 번째 신제품 페레이드
Lorenzo Audio사의 LM 1 스피커시스템        ...
21·09·29
hit : 49
867   A : 2021년도 9월4번째 신제품 페레이드
Audio Physic사의 Cardeas 스피커시스템 1985년 독일에서 설립된 스피커시스템 제조 메이커인 A...
21·09·20
hit : 47
866   Z : 2021년도 9월3번째 신제품 페레이드
Zesto Audio사의 Aandros Tessera 레퍼런스 프리앰플리파이어    미국 캐리포니...
21·09·12
hit : 50
865   T : 2021년도 9월 2번째 신제품 페레이드
Triangle사의 40주년 기념 Antal 스피커시스템       &nb...
21·09·05
hit : 37
864   A : 2021년도 9월 첫번째 신제품 페레이드
Audel사의 Malika Plus+ 스피커시스템 2008년 이탈리아의 시칠리아 섬에서 설립된 Audel사가 개...
21·08·29
hit : 35
863   V : 2021년도 8월4번째 신제품 페레이드
Vertere사의 MG-1 PKG 턴테이블        &nbs...
21·08·23
hit : 49
862   H : 2021년도 8월3번째 신제품 페레이드
Harbeth사의 P3ESR XD 스피커시스템        &n...
21·08·15
hit : 49
861   A : 2021년도 8월 2번째 신제품 페레이드
Accoustic Arts사의 Tube 프리앰플리파이어 III       ...
21·08·09
hit : 50
860   P : 2021년도 8월 첫 번째 신제품 페레이드
PSB사의 Synchrony T600 스피커시스템 캐나다 스피커시스템 전문 제조업체로 오랜 역사를 자랑하는 ...
21·08·02
hit : 54
859   L : 2021년도 7월 4번째 신제품 페레이드
Line Magnetic Audio사의 LM-805 인티그레이티드 앰플리파이어 프랑스 Bussy Saint-Georgesd에...
21·07·26
hit : 56
858   M : 2021년도 7월3번째 신제품 페레이드
Mcintosh Labs사의 C8 프리앰플리파이어시스템      미국 뉴욕 주 B...
21·07·19
hit : 50
857   T : 2021년도 7월 2번째 신제품 페레이드
TechDAS사의 Air Force V Premium 턴테이블      일본 동경 ...
21·07·11
hit : 44
856   D : 2021년도 7월 첫 번째 신제품 페레이드
Dan D' Agostino사의 Progression M550 모노부럭 파워앰플리파이어 미국 AZ주 Cave Creek에 ...
21·06·30
hit : 71
855   C : 2021년도 6월4번째 신제품 페레이드
Chord사의 CPM 3350 인티그레이티드앰플리파이어      영국 디지털 설...
21·06·20
hit : 79
854   S : 2021년도 6월 3번째 신제품 페레이드
Sonnet Audio사의 Kratos 모노럴 파워앰플리파이어      Netherland...
21·06·12
hit : 84
853   Q : 2021년도 6월2번째 신제품 페레이드
Quad사의 Vena II 인티그레이티드 앰플리파이어 영국의 오디오시스템 제조 메이커로 유명한 QUAD사가 ...
21·06·06
hit : 73
852   W : 2021년도 6월 첫 번째 신제품 페레이드
Wilson Audio사의 Alexx V 스피커시스템       &nbs...
21·05·30
hit : 81
1234567891044
검색
Copyright 1999-2021 Zeroboard / skin by GGAMBO
