L : 2021년도 2월 첫 번째 신제품 페레이드
 이영동    | 2021·01·31 13:24 | HIT : 72

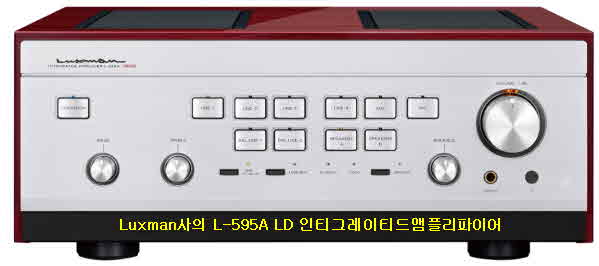

Luxman사의 L-595A LD 인티그레이티드앰플리파이어


일본 진공관 앰플리파이어 제조 메이커로 유명한 Luxman사가 최근에 명기라고 불리는 진공관 소자를 탑재해 제작한 신제품을 소개하고 있다. 1925년에 설립된 동사는 1961년 발매된 진공관 인티그레이티드 앰플리파이어 모델 SQ-5A시스템부터 현재에 이르기까지 끊임없이 진공관 앰플리파이어를 제작하고 왔다.
그 중에는 "명기"고 높이 평가되는 모델과 발매로부터 수십 년 지난 지금도 현역기로서 애용하는 개체도 많이 있다. 럭스만사의 진공관 앰플리파이어 제조의 역사와 전통에 길러진 예지, 그리고 노하우를 결집 한 것이 오늘 소개하고 있는 모델 L-595A LD 한정판인 인티그레이티드형이다.
하이엔드의 고음질 부품을 사용해 제작된 진공관 인티그레이티드앰플리파이어로 코로나 재난 시기에 와서도 제품 판매는 작년 12월 히트 상품 랭킹에 오르는 등 오디오 파일들의  관심을 끌게 한 제품이다.
Luxman사 설립 95주년 기념작으로 일본 국내에서는 300대 한정판으로 소개하고 있으며 증폭시 크로스 오버 왜곡이 발생하지 않는 순 A급 동작이며 고역의 왜곡 특성과 S/N을 크게 개선한 3단 달링턴 3 패러럴 푸시 풀 구성의 파워 앰플리파이어 회로 방식.
순도 높은 질감 묘사와 분리형 앰플리파이어에 비견 높은 주행 성능을 획득. 파워 단에 전류 공급부에는 대형 전원 트랜스와 LR 대용량 블록 콘덴서를 조합 순발력과 안정감을 겸비한 전원으로 구성되었다.
모델 L-595A Limited"시스템으로 일본 마란츠사가 내놓은 MODEL 30" SACD 30n "데논사 DCD-SX1 Limited 등과 좋은 반응을 얻고 있는 시스템이다.

L-595A Limited"시스템 설계 특징

이 모델은 동사가 1989년에 발매되어 90년대에 인기를 모았던 반도체식 설계 방식의 앰플리파이어 "L-570“의 외관과 음질 이미지를 30년의 시간을 넘어 현대에 소생 시켰다는 모델이다

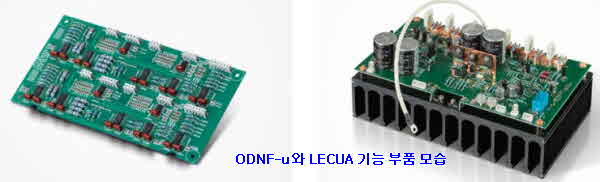

우선 모델 L-595A 앰플리파이어부에는 럭스 최신 증폭 회로가 되는 ODNF-u(Only Distortion Negative Feedback-ultimate)를 순 A급 사양으로 탑재했다. 그리고 전력 증폭기 블록에 구동력을 향상. 88단계의 앰플리파이어회로를 하나로 전자 제어 감쇠기  LECUA1000(Luxman Electric Controlled Ultimate Attenuator)을 탑재하여 부드러운 음량 조절을 할 수 있게 배려하고 있다.
L-595A Limited시스템은 증폭시 크로스 오버 왜곡이 발생하지 않는 순 A급 동작 방식을 채용했다. 고역의 왜곡 특성과 S/N을 크게 개선한 3단 달링턴 3 패러럴 푸시 풀 구성의 파워 앰플리파이어 회로 방식이다.
순도 높은 질감 묘사와 분리형 앰플리파이어에 비견 높은 주행 성능을 획득. 파워 단에 전류 공급부에는 대형 전원 트랜스와 LR 대용량 블록 콘덴서를 조합 순발력과 안정감을 겸비한 전원을 구성했다.

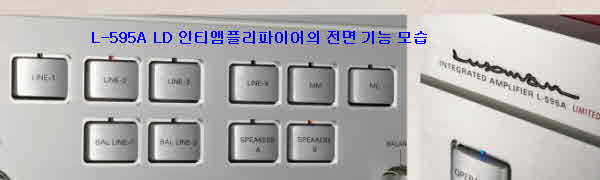

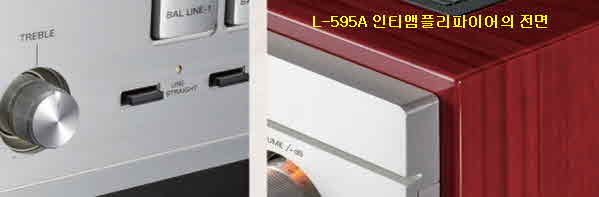

외형 디자인을 보게 되면 알루미늄 각형 입력 스위치, 볼륨 레벨을 직독하는 표시기 조명과 그 주변의 크고 대담한 카운터 보어 하단을 흑색 알루마이트의 다른 파트로 나누어 투톤 컬러로 그려 나눈 헤어 라인 마무리 전면 패널 등 '금속 가공 기술이 향상된 지금 이야말로 원래 모델을 뛰어 넘는 질감의 실현에 도전했다 "고 회사 측의 설명이다.
보닛에는 진공관 컨트롤 앰플리파이어의 플래그쉽 모델 "CL-1000」에서도 채용한 천연 나무의 돌판에 광택 도장을 한 우드 캐비닛을 장착했으며 또한 전면 패널에는 깊은 조각 문자에 먹물을 담는 종지를 한 필기체의 브랜드 로고를 배치했으며 한정 제품임을 나타내는 빨간색 "Limited"문자도 새겨져 있다.

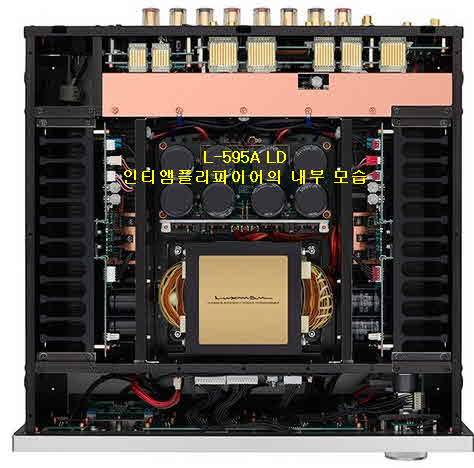

채널당 30W(8Ω) 정격 출력 사양을 채용하고 있으며 고성능의 전원 트랜스포머와 LR 독립 80,000μF급의 대용량 블록 콘덴서를 조합한 고관성 전원도 탑재 하고 있으며 프리앰플리파이어 회로의 출력 단에 디스크리트 버퍼 회로를 탑재했다.
또한 대형 스피커 릴레이와 스피커 단자까지의 저 임피던스 화를 통해 높은 댐핑 팩터 370을 실현하게 했으며 입력된 음성 신호를 스피커 출력까지의 최적 최단 루트로 구성하는 직선 컨스트럭션을 채용하고 있다.
또한 앰플리파이어 회로와 입출력 단자를 연결하는 보드는 음질에 악 영향을 주는 저항을 폐지한 필 코트 기판을 채용했다. 또한 라운드 패턴 채용 기판 배선함으로써 원활한 전류 전송을 실현하게 했다.
무빙 마그네트(MM) 무빙 코일(MC)용 포노 앰플리파이어 회로를 내장하고 있기 때문에, 전용 포노앰플리파이어 아날로그 레코드 재생이 가능하게 되어 있다. 다른 사람의 청감 특성에 맞춘 볼륨 연동식 음량 기능과 파워앰플리파이어 추가/AV시스템과의 공존을 가능하게 하는 분리 기능도 갖추고 있다.
독립 컨스트럭션 루프 프레스 섀시 구조로 하여 섀시 전류에 의한 어스 임피던스의 상승을 억제해준다. 동도금 강판에 의한 차폐판을 장착하여, 프리앰플리파이어 회로 등의 소 신호 블록을 외부 노이즈로 부터 보호 하도록 되어있다.
시스템의 입력 단은 라인 4계통, 포노 1계통(MM/MC 전환)에서 분리 입출력은 밸런스 라인 2계통, 분리형 입출력 1계통. 구리와 동등한 전도율과 놋쇠에 필적하는 경도를 겸비하는 동합금의 RCA 단자를 라인-1(Line-1)에 장착하고 있다.

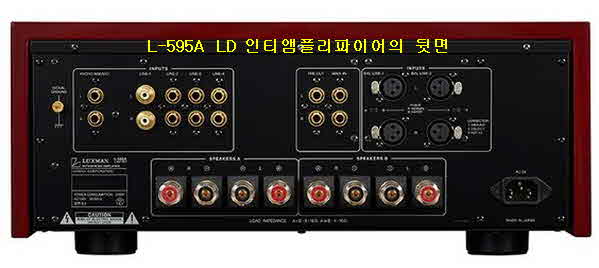

앰플리파이어의 후면 단자부를 보게 되면 받침 부분은 그러데이션 주철제 절연체 러그를 채용했다. 해당 CD/SACD플레이어의 조작도 가능한 알루미늄 리모컨 "RA-17A '및 최고급 모델 전용 고급 전원 케이블"JPA-15000」이 부속으로 제공된다.
동사 설립 95주년을 맞이한 Luxman 역사에 이름을 새기는 많은 구성 요소를 갖추고 있는
순 A급 인티앰플리파이어 L-595A Limited시스템은 현대 금속 기술과 최신 회로 기술로, 기존 모델을 넘는 질감과 성능을 실현 한 한정 생산 모델이다.
투 톤 컬러로 그려 나눈 정밀한 헤어 라인 마무리의 프론트 패널은 속 시원한 조작감이 남다른 알루미늄 각형 스위치와 음량 수준을 갖추고 있는 시스템으로 후드는 천연 나무의 돌판을 아름다운 광택 도장 마무리 장미 목재 캐비닛을 장착했다.
그리고 앰플리파이어부에는 오랜 연마해온 순 A급 사양의 증폭 회로를 최신 구성으로 탑재했으며 밀도감 있는 음색을 아낌없이 물량 투입으로 지원 A급 동작 특유의 음악성 넘치는 향기로운 사운드를 실현하게 했다.

L-595A LD 인티그레이티드앰플리파이어 재원

설계방식: 순 A급 동작 디스크리트 버퍼 회로 인티그레이티드형
증폭회로: (Only Distortion Negative Feedback-ultimate)순 A급출력: 30W+30W(8Ω), 60W+60W(4Ω)
출력구성: 3단 달링턴 3 패러럴 푸시 풀 구성
재생주파수특성: 20Hz-20kHz(±0.5dB이내/포노부)
                20Hz-100kHz(‐3.0dB이내/라인부)
THD: 0.007%이하(8Ω、1kHz)
      0.06%이하(8Ω、20Hz-20kHz)
S/N비(IHF-A)포노(MM): 91dB이상
             포노(MC):  75dB이상
              라인(LINE):105dB이상
입력감도 포노(MM) : 2.5mV,
              (MC) : 0.3mV
         라인: 180mV
         밸런스드(LINE):180mV
         메인-IN: 550mV
입력임피던스: (MM) :47kΩ
              (MC) :100Ω
              (LINE) : 180mV / 47kΩ
              밸런스드(LINE): 55kΩ
              메인-IN :47kΩ
출력전압(프리출력) : 1V
음량조절 : LECUA1000
전원트랜스: EI형640VA
댐핑펙터:  370
톤콘트롤(최대변화량) BASS : ±8dB(100Hz에서)
                     TREBLE : ±8dB(10kHz에서)
소비전력: 310W
          230W(무신호시)
          0.4W(스텐바이시)
크기(WHD) 454 × 186 × 462mm
중량: 27.7kg
액세서리: 리모컨(RA-17A)
전원케이블 JPA-15000
연락처: 045-470-6997(일본)

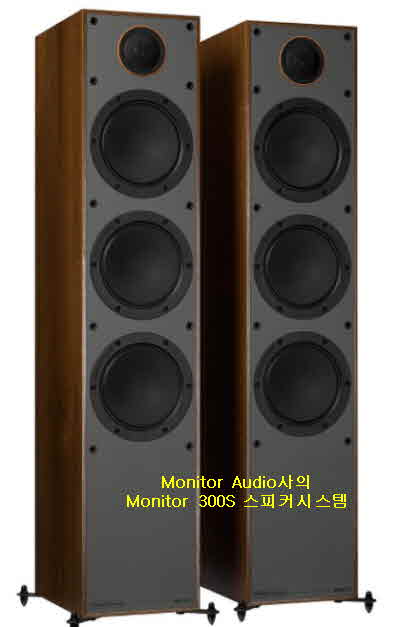

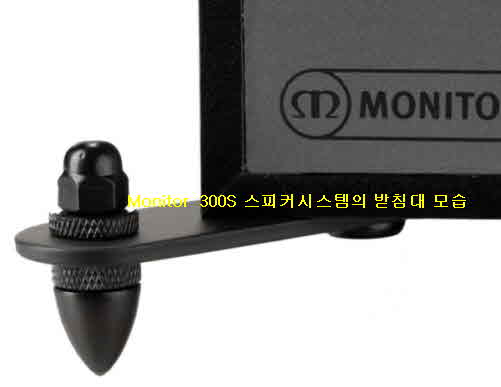

Monitor Audio사의 Monitor 300S 스피커시스템


영국 Essex지역에 위치해 있으며 하이파이 라우드스피커시스템 설계 분야의 글로벌 전문가 제조 메이커로 40년 이상 스테레오 및 서라운드 사운드시스템과 다양한 제품들을 개발 소개하고 있는 회사가 내놓은 마루형 스피커시스템.
모델 Monitor 300S 시스템은 정밀하게 제작된 25mm 구경 부렉(black)C-CAM 고음용 트위터를 비롯해 6 1/2" MMP II 구경 중저음용 그리고 6 1/2" MMP II 저음용 우퍼 2개를  탑재해 설계한 3웨이 4유닛 구성 마루형시스템.
사진에서 보여 주고 있듯이 사용 드라이버들은 전부 역 돔형 디자인으로 동사가 개발한  MMP(Metal Matrix Polymer) 콘으로 풍부하고 감싸는 저음과 매우 상세한 오디오 해상도로 공간을 가득 채우는 성능을 제공하고 있다.
모델 Monitor 300s는 최고급 스피커시스템으로 최대의 파워와 성능을 제공하도록 설계되었다. 시스템 캐비닛에는 3개의 61/2 "MMP II베이스 드라이버가 탑재되어 있으며 2개는 저음 전용이고 1개는 중음역 그리고 상단에는 고음용 트위터가 부착되어 있다.
전용 중음용 미드 레인지 드라이버는 진지한 하이파이 스피커시스템에서 기대할 수 있는 선명도와 정밀도를 제공하고 몰입형 음악 및 영화 경험을 만드는데 필요한 따뜻함을 더하고 있다.
더 큰 드라이버와 캐비닛 크기는 중대형 공간에서 최적의 성능을 위해 권장되는 스케일과 펀치를 생성한다. Monitor 300s시스템에는 더 세련된 외관을 제공하고 바닥 공간을 적게 차지하며 스피커의 안정성을 향상시키는 아웃 트리거 받침이 장착되어 있다.
이 제품은 이제 홈시어터 디자인 소프트웨어인 CEDIA Designer와 함께 사용할 수 있으며
출력 음압 레벨이 90dB(1W@1M)여서 출력이 약한 앰플리파이어로도 쉽게 구동시켜 줄 수가 있다.
모니터 오디오의 수상 경력에 빛나는 브론즈 시리즈에서 파생된 블랙 C-CAM(세라믹 코팅 알루미늄 마그네슘) 돔 트위터는 6 1/2"구경 드라이버들과 이상적인 드라이버 능력으로 비교적 거실이 큰 방에서도 충분하게 만족 할 만한 사운드로 즐길 수가 있다는 설명이다.
HiVe II(High Velocity, Low Noise Reflex Port) 기술로 부드러운 공기 흐름으로 인해 향상된 과도 응답 및 더 타이트한 저음 대역을 감상 할 수가 있다.
(The Monitor 300s are the top-of-the-range speaker and have been designed to give maximum power and performance. Their cabinets house three 61/2" MMP II bass drivers: two dedicated to bass and one to mid-range frequencies.
The dedicated mid-range driver delivers the clarity and precision expected from a serious hi-fi speaker, and adds the necessary warmth to create an immersive musical and cinema experience. The larger driver and cabinet size produce the scale and punch that is recommended for optimum performance in medium to large rooms. The Monitor 300s are equipped with outrigger feet that give a sleeker appearance, take up less floor space and improve the stability of the speaker.)

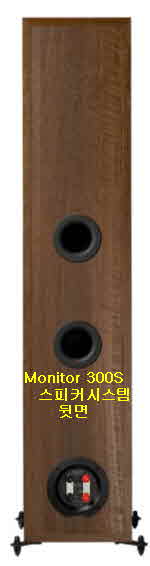

모델 Monitor 300S 마루형 시스템의 캐비넷은 듀얼 챔버 디자인으로 뒤쪽에 위상 반전 포트(HiVe II port technology)가 설치되어 있다. 시스템 컬러는 회색 배플이 있는 검정, 흰색 또는 호두 마감이며 스탠딩 모델의 아웃 트리거 발은 더 세련된 외관을 제공하고 바닥 공간을 덜 차지하며 안정성을 향상시킨다.

Monitor 300S 마루형스피커시스템 재원

설계방식: 2.5웨이 4유닛 구성 위상 반전 마루형
사용유닛: 고음용 25mm black C-CAM
          중저음용 6 1/2" MMP II
          저음용 6 1/2" MMP II 2개
재생주파수대역: 35Hz–30kHz
크로스오버주파수:LF: 700Hz
                MF/HF:3.3kHz
출력음압레벨: 90dB(1w@1m), 최대출력레벨 115dBA
임피던스: 8Ω
파워헨드링: 150W(RMS)
추천앰프출력:40–150W
크기(WHD): 201 x 970 x 299.3mm
중량: 13.66kg
연락처: 905-428-2800

B Audio사의 B DA컨버터시스템


France 동부 Strasbourg에 위치해 있는 B Audio사는 family team으로 지난 10년 이상의 연구와 개발 과정을 거쳐 선입견 없이 경험을 활용하여 오늘날의 기술적 가능성의 한계를 극복해 나간 메이커.
음악과 기술에 대한 그들의 열정을 전달한 아버지 Gérard의 지원을 받는 두 형제 엔지니어가 2016년에 설립한 메이커. 설립자 Cédric은 전기 네트워크용 정밀 측정 장비 설계에 대한 폭 넓은 경험을 가진 전자 및 신호 처리 전문가이다.
동생 Sébastien은 Mercedes-Benz자동차 회사에서 수많은 연구 및 개발 프로젝트에 참여했으며 튜닝 및 테스트 분야에서 특정 전문 지식을 보유하고 있다. 그들의 전문적인 경험을 통해 B Audio사는 사운드 재생의 과제를 새롭게 탄생시킨 것이다.

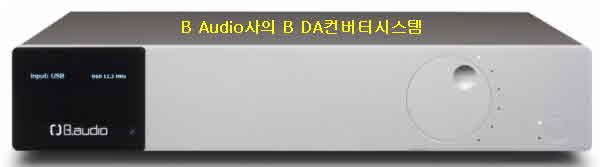

B DAC 디지털 아날로그 컨버터시스템

레퍼런스 타입의 모델 B.dac 디지털 아날로그 컨버터시스템은 사용 가능한 최상의 구성 요소간의 시너지 효과에서 완벽함을 추구하는 글로벌시스템으로 완벽한 기존 오디오 시스템에 통합 될 수 있게 만든 시스템이다.
녹음은 승화되어 음악 스타일에 관계없이 기교가 증가하며 소스 지터 완전 제거하며 특허 받은 SJR "소스지터 제거"기술이 통합되어 있다. 이 고유한 프로세스는 디지털 신호 전송에 내재된 일시적 부정확성을 완전히 제거 하게 되어 있다. 다시 말해 모든 소스에서 가능한 최상의 D/A 변환을 제공한다.
(The B.dac incorporates our patented SJR “Source Jitter Removal” technology. This unique process totally eliminates the temporal inaccuracies that are inherent to digital signal transmission. It provides the best possible D/A conversion, from every source.)
시스템의 다자인은 독점성을 반영하여 모델 B.dac는 현대적이고 세련된 디자인을 갖추고 있다. 가공된 알루미늄 전면 패널에는 고품질 볼 베어링(ball-bearing mounted rotary knobs)을 장착시켜 회전식 손잡이가 탑재해 놓았다.

파워 서플라이(Power supply)기능

모델 B.dac시스템에는 디지털 도메인용과 아날로그 도메인용으로 지정된 두개의 서로 다른 토로이달 트랜스포머를 탑재해 설계되어 있다. 이것은 간섭 위험을 방지하기위해 단계 ((DSP, clock, DAC, output stages, DC servo, etc.)당 하나의 전용 규정이 있다. 이외에도 신중하게 설계된 업 샘플링 필터(Upsampling)는 고성능 DA컨버터시스템 설계에 있어서는 반드시 필요하다.
모델 B.dac시스템은 이 작업 전용으로 내장된 DSP에 구현된 맞춤 설계된 컨볼루션 엔진을 사용했다. 이를 통해 과도 응답을 보존하면서 사전 링잉 아티팩트가 감소된 자체 개발 선형 위상 필터를 구현할 수 있게 했다.
또한 시스템의 출력단(Output stage)은 신호 형태의 정확성을 유지하기 위해 낮은 위상 편차 필터가 구현하며 그 결과 역학과 미세 정보가 보존되게 했다. 모델 B.dac시스템에는 고급 사용자를 위한 “Room correction” 기능(옵션)이 장착되어 있다.

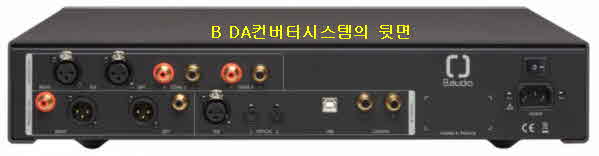

시스템의 디지털 입력단은 2계통의 SPDIF을 비롯해 2계통 Toslink, 1계통 AES/EBU, 1계통의 USB(type B) 그리고 USB(type B)이다.

B.dac 디지털 아날로그 컨버터 재원

설계방식: 디지털 아날로그 컨버터
컨버터타입: 멀티비트 시그마-델타(multibit sigma-delta)
Clock management: SJR
작동무드: 비동기(Asynchronous)
지원포맷: PCM (incl. DXD), DSD, DSD 오버 PCM (DoP)
지원되는형식(PCM):44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz,
                 192kHz, 352.8kHz (DXD), 384kHz
워드길이(Word length/PCM) : 16, 24, 32비트
데에타 레이트(Data rate(DSD): 2.8224MHz (DSD64), 5.7648MHz
                              (DSD128), 11.2896MHz (DSD256)
             (DSD 오버 PCM) :        2.8224MHz (DSD64), 5.7648MHz
                                (DSD128) SPDIF and AES/EBU
전력단총용량(Power stage total capacity) : > 80 000µF

   아날로그 출력단

밸런스드 : XLR
출력임피던스: 100Ω
언밸런스드 RCA
출력임피던스: 75Ω
전원부: 220-230V/100-115V, 50-60Hz(공장에서세팅)
크기(WHD): 450 x 91 x 375mm
중량: 7,4kg
연락처: +33 6 51 03 84 93(프랑스)

Techines 브랜드의 SU-G700 인티그레에티드앰플리파이어


일본 Panasonic Corporation 산하에 소속되어 있는 오디오시스템 브랜드인 Techines 상표로 내놓은 모델 SU-G700 인티그레이티드앰플리파이어시스템. 채널 당 70와트 실효 출력을 낼 수 있게 되어 있다.

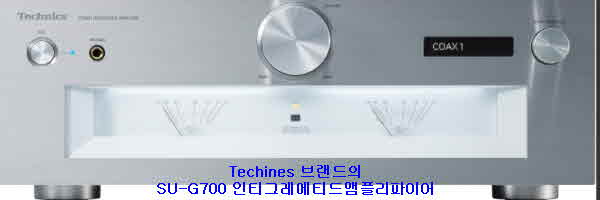

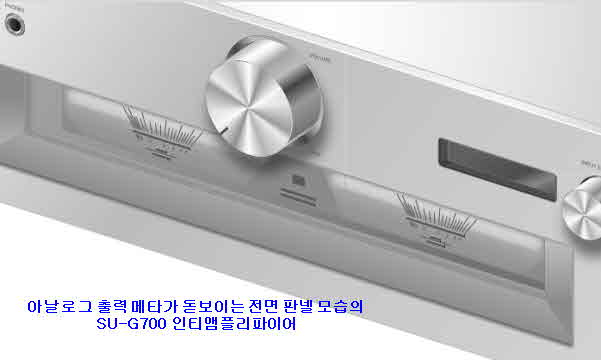

사진에서 보여 주고 있듯이 시원한 아날로그 대형 출력 메타가 전면 판넬에 부착시켜 놓은 외형 디자인을 보여주고 있다. SU-G700 파워앰플리파이어부 섹션은 스피커시스템으로 전송되는 방대한 양의 오디오 데이터를 손 실없이 충실하게 전송하기 위해 레퍼런스 시스템의 설계 개념을 기반으로 JENO 엔진을 사용하는 풀 디지털 앰플리파이어시스템이다.

JENO Engine(Jitter Elimination and Noise-shaping Optimization)

기존 디지털 앰플리파이어에서 문제가 되는 지터로 인한 음질 저하 문제를 해결하기 위해 모델 SU-G700시스템에는 전체 가청 주파수 범위에서 지터를 제거하는 독창적인 지터 감소 회로를 탑재해 설계했다.
또한 고유한 고정밀 PWM (Pulse Width Modulation) 변환 회로는 음질에 중요한 PWM 변환에 사용되었다. 동사 고유의 노하우를 통해 노이즈 형성 속도, 정도, 양자화 수 등의 항목을 최적화하여 고해상도 음원에 포함된 넓은 다이내믹 레인지의 데이터를 손실 없이 PWM 신호로 변환 해준다.
이러한 기술은 자연스럽고 섬세한 사운드를 재생하여 섬세한 음악 뉘앙스도 인식 할 수 있다. LAPC(Load Adaptive Phase Calibration/부하 적응 위상 교정)기능은 스피커시스템의 특성에 영향을 받지 않고 스피커시스템을 구동하려면 각 주파수에 따라 스피커시스템 임피던스가 변하고 파워 앰플리파이어가 필요하다.
그러나 기존의 디지털앰플리파이어는 출력 단에서 저역 통과 필터를 통해 스피커시스템에 연결되기 때문에 스피커시스템 임피던스 특성의 영향을 훨씬 더 많이 받는다. 또한 네거티브 피드백으로 인해 기존 증폭기의 진폭 특성은 개선되었지만 위상 특성은 향상 될 수 없었다.
따라서 스피커시스템이 연결된 상태에서 증폭기의 주파수 진폭-위상 특성을 측정하여 디지털 신호 처리를 통해 이상적인 임펄스 응답을 보정하는 스피커시스템 임피던스 적응 최적화 알고리즘을 개발했다.
이 새로운 기술을 통해 이전에는 앰플리파이어에서 달성 할 수 없었던 진폭 및 위상의 주파수 특성을 평탄화 하고 풍부한 공간 표현의 사운드를 전달할 수 있게 한 것이다.

고속 저소음 하이브리드 전원 공급 장치(High-speed Silent Hybrid Power Supply)

기존의 스위치 모드 전원 공급 장치에서는 출력 전압 안정화를 위한 스위칭 ON 시간을 제어하기 위해 부하 변동에 따라 스위칭 주파수가 변경된다. 스위칭 주파수의 이러한 변동 요소는 음질에 부정적인 영향을 미칩다.
새롭게 개발된 파워 서플라이 장치는 스위칭 주파수를 고정하여 음질에 유해한 노이즈 성분을 줄여준다. 또한 스위칭 전원 공급 장치의 후반부에는 출력 전압을 안정화하기 위해 선형 레귤레이터가 제공된다.
선형 레귤레이터는 맞춤형 고선명 전해 커패시터를 사용하며 현재 공진형 전원 공급 장치는 스위칭 노이즈 수준을 낮춘다. 콘덴서 등 노이즈 흡수에 사용되는 부품을 엄선했으며 소음을 줄이고 깨끗한 사운드를 재현하기 위해 가능한 모든 조치를 취했다.

디지털 노이즈 격리 아키텍처(Digital Noise Isolation Architecture)

PC 입력 단자의 경우 증폭기는 자기 왜곡에 대한 강력한 보호 기능을 제공하는 비자성 탄소 필름 저항기가 있는 파워 컨디셔너와 낮은 유전 손실, 고전압 저항 및 온도 안정성과 같은 우수한 특성을 갖춘 고품질 루비 운모 커패시터를 사용했다. 특히 외부 소음의 침입을 차단하여보다 순수한 사운드 재생을 추구했다.

디지털 노이즈 격리 아키텍처의 개념(Concept of Digital Noise Isolation Architecture)

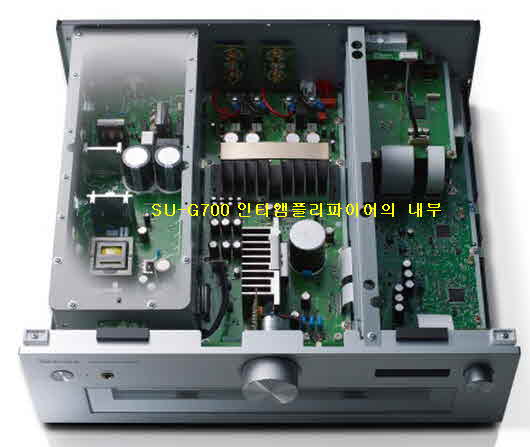

집적 증폭기에는 입력의 마이크로 신호를 처리하는 회로와 출력 회로 및 전원 공급 회로와 같은 대 전류를 처리하는 회로를 포함하여 다양한 회로가 있다. SU-G700은 처리되는 신호 레벨에 따라 회로 블록 사이에 파티션이 설치된 3 섹션 구조를 사용한다.
이를 통해 회로 블록간의 간섭을 제거하여 선명한 음질을 얻을 수 있으며 또한 이 구조로 인한 섀시 강성은 전기 부품의 진동을 억제하여 음질 저하를 억제해준다.

3개 섹션 구성(Three-section Configuration)

다이렉트 증폭기에는 입력의 마이크로 신호를 처리하는 회로와 출력 회로 및 전원 공급 회로와 같이 대 전류를 처리하는 회로를 포함하여 다양한 회로가 있다. 모델 SU-G700시스템은 처리되는 신호 레벨에 따라 회로 블록 사이에 파티션이 설치된 3 섹션 구조를 사용하고 있다.
고품질 아날로그 회로 구성

모델 SU-G700 인티그레이티드앰플리파이어 아날로그 입력은 고품질 192kHz/24비트 A/ D 컨버터 버 브라운(Burr-Brown)사의 PCM1804(Texas Instruments)]에 의해 고 정밀 디지털 신호로 변환되므로 풀 디지털의 고 순도 사운드 재생 기능을 갖추고 있다.
다시 말해 아날로그 소스 재생 시 시스템을 최대화 할 수 있으며 신호 스위칭에는 고화질 스위칭 릴레이가 사용된다.

저 잡음 포노 입력 기능

시스템의 포노 입력은 1단계 저 잡음 FET의 차동 병렬연결 구성을 사용하여 저 잡음을 달성한다. 또한 4단계 게인 조정을 통해 카트리지 출력에 따라 최상의 게인을 선택할 수 있으며 이를 통해 사용자 환경에 맞춘 고급 아날로그 녹음 음원을 최적으로 재생할 수 있다.

클래스 AA 헤드폰 앰플리파이어 기능 내장형

모델 SU-G700시스템은 오디오 신호의 전압 증폭 및 전류 증폭을 위해 별도의 증폭기 회로가 있는 Class AA 헤드폰 앰플리파이어를 사용한다. 전압은 고급 연산 증폭기에 의해 증폭되고 전류는 높은 전류 공급 능력을 갖춘 연산 증폭기에 의해 증폭되며 JENO 엔진에서 출력되는 고급 PWM 신호는 고정밀 아날로그로 변환되어 헤드폰을 사용할 수 있다. 이상적으로 드라이브되며 이를 통해 헤드폰의 부하 임피던스에 관계없이 왜곡이 작고 주파수 범위가 넓은 음악을 재생할 수 있다.
이외에도 시스템의 아날로그 입력 단은 라인 2계통(라인1 입력, LINE 2 입력/메인 입력)을 비롯해 포노((MM) 1계통이 있으며 디지털 입력 터미널은 동축(Coaxial Digital) 2계통 그리고 고아 디지털(Optical Digital) 2계통, USB-B(PC) 등이 있다.
아날로그 출력 터미널은 프리앰플리파이어 출력단 1계통을 비롯해 라인 출력단 1계통(아날로그 소스만 사용 가능) 그리고 헤드폰용 출력단과 USB-DAC(USB-B)USB Audio Class 2.0, Asynchronous Mode 등이 준비되어 있다.

SU-G700 인티그레이티드앰플리파이어 재원

설계방식: 레퍼런스 클래스 오디오 테크노라지 콘셥
          JENO Engine transmits & processes audio signals
          in full digital and with minimal jitter from the input stage
          to the power stage.
출력: 70W+70W(1kHz, T.H.D. 0.5%, 8Ω, 20kHz LPF)
      140W+140W(1kHz, T.H.D. 0.5%, 4Ω, 20kHz LPF)
입력감도: 200mV(라인), 2.5mV(포노/MM)
입력임피던스: 22kΩ(라인),47kΩ(포노)
재생주파수대역: 5Hz-80kHz(-3dB, 8Ω/라인)
                20Hz-02kHz(RIAA Deviation ±1dB, 8Ω/포노)
                5Hz-90kHz(-3dB, 8Ω/디지털)
로드임피던스: 4-16Ω
지원코덱(Support Codec): DSD
                 (2.8224 MHz, 5.6448 MHz, 11.2896 MHz)
                 PCM
                 (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8,
                  384kHz / 16, 24, 32비트)
소비전력:        85 W
크기(WHD):        430 x 148 x 428mm
중량: 약12.3kg
액세서리: 리모트 컨트롤, AC 코드, 제품 설명서
연락처:https://www.technics.com/

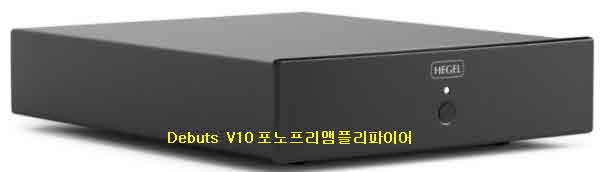

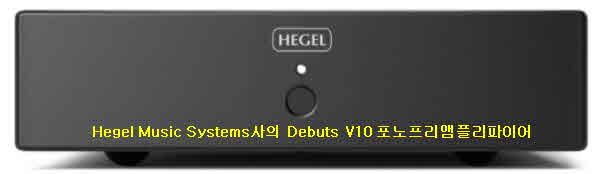

Hegel Music Systems사의 Debuts V10 포노프리앰플리파이어


Norway의 오슬로(Oslo)시 Blindern에 위치해 있는 오디오시스템 제조 메이커인 Hegel  Music Systems AS사가 개발 소개하고 있는 모델 V10 MM/MC 포노용 프리앰플리파이어시스템.
동사는 1988년 설립자이자 엔지니어인 Bent Holter가 학생시절부터 앰플리파이어의 증폭 기술에 관한 논문을 발표하면서 시작되었다. 모델 V10 포노용 프리앰플리파이어시스템은 동사가 첫 번째로 개발 소개하고 있는 시스템이다.
즉 기술을 완전히 새롭게 개발해 제작된 시스템으로 최첨단 디스레이트 트랜지스터 회로(discrete transistor circuits)를 설계한 30년의 경험을 바탕으로 다른 어떤 것과도 비교할 수없는 포노용 프리앰플리파이어로 고성능시스템이다.
모델 V10시스템의 섀시는 민감한 증폭 회로에서 전원 공급 장치를 물리적으로 분리하는 두 개의 구획으로 분리시켜 놓았다. 특히 부품 간에 감지 할 수 있는 간섭이 전혀 없게 설계되어 있다.
최상의 연결을 위해 모델 V10시스템에 금도금 단자, 밸런스 XLR 출력 및 견고한 맞춤형 접지 나사를 장착했다. 가장 중요한 입력 단계에서는 무빙 마그네트(MM) 및 무빙코일(MC) 입력 모두에 대해 초 저 잡음 디스레이트 JFET 트랜지스터(ultra-low-noise discrete JFET transistors)를 사용했다.
특히 민감한 저출력 MC 카트리지를 사용할 때 외부 소음을 제거하는 것이 특히 중요하다.  이것을 해결하기 위해 병렬로 연결된 4개의 트랜지스터에 MC 입력을 장착한 이유라는 설명이다.
입력을 완전히 무음으로 만들고 카트리지 코일에 대한 바이어스 전류 피드백을 중지한다. 입력 신호는 똑같이 조용한 증폭기 회로로 공급되며, MM 및 MC 게인 단은 신호 잡음을 최소화하기 위해 개별 바이폴라 트랜지스터로 구축된 초저 잡음 전원 공급 장치를 사용한다.
이는 턴테이블에서 나오는 입력 신호의 매우 정확한 증폭을 보장하며 모델 V10시스템이 최상의 작동 조건을 갖도록 하기 위해 선형의 저 잡음 아날로그 AC 전원 공급 장치가 제공된다.
이것은 모든 간섭 가능성을 제거하기 위해 자체 하우징에 배치된 대형 맞춤형 디자인의 E- 코어 트랜스포머를 특징으로 하고 있다. 바로 이 방식이 비닐 레코드 음반을 모델 V10시스템으로 즐기는 특징이다.
따라서 기본적으로 뛰어난 플러그 앤 플레이 MM 프리앰플리파이어로 구성 되어 있다. 많은 오디오 파일들이 이것이 바로 그들이 원하고 필요로 하는 것이지만, 일부는 더 많은 것을 원한다.
이것이 바로 모델 V10시스템을 고도로 최적화하고 설정시 개인의 선호도와 요구 사항을 충족하도록 만든 이유라는 설명이다. 모델 V10시스템은 모든 MM 및 MC 카트리지에 맞게 조정할 수 있다.(사진 제품 뒷면 참조)
MM 카트리지를 사용하는 경우 100~467pF 사이에서 커패시턴스를 자유롭게 늘릴 수 있으며 MC 카트리지를 사용하는 경우 임피던스를 33~550ohm 사이에서 자유롭게 설정하거나 47KΩ로 고정 할 수 있다.

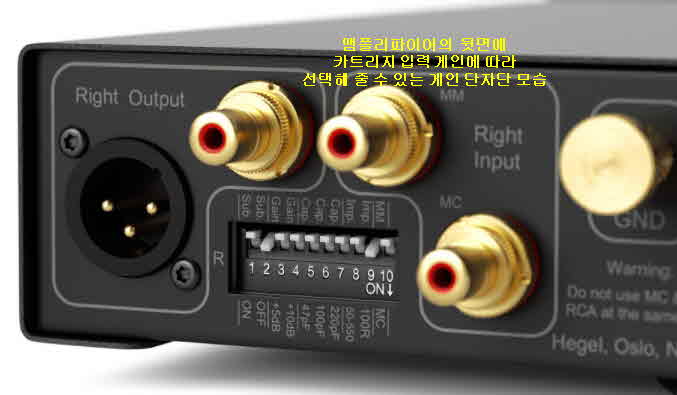

MM과 MC 모두에서 게인을 5, 10 또는 12dB까지 증가시켜 다른 소스의 출력과 일치시킬 수 있다. 모델 V10시스템에는 원치 않는 저주파 노이즈를 제거하는 “Subsonic Filter”가 내장되어 있다.
이외에도 V10시스템을 사용 하다가 전원 끄는 것을 잊었을 때 조정 가능한 자동 대기 기능이 자동으로 수행 할 수 있게 되어 있다. 이 모든 것이 V10시스템을 비닐 설정의 완벽한 동반자로 만든다. 시스템과 청취 선호도 사이의 완벽한 시너지 효과를 찾을 수가 있다.

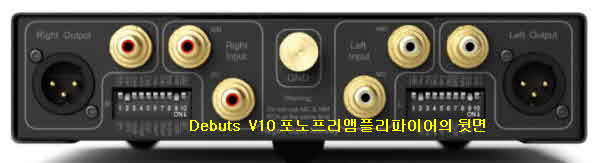

시스템의 입력 단은 1계통의 언밸런스드(RCA) MM과 1계통의 언밸런스드 MC 그리고 출력 단은 1계통의 언밸런스드 fixed(RCA)와 1계통의 밸런스드 fixed (XLR) 등이 준비되어 있다.

V10 MM/MC 포노용 프리앰플리파이어 재원

설계방식:MC & MM 전용 포노용 프리앰플리파이어
         Ultra low noise discrete JFET transistor)
재생주파수대역: 2Hz-20kHz
THD)MM: < 0.005%(1kHz 0dBV에서)
     MC: < 0.009%( 1kHz 0dBV에서)
MC & MM형
게인: XLR Out MM: 40dB/45dB/50dB/52dB
게인 XLR Out MC: 60dB/65dB/70dB/72dB
게인 RCA Out MM: 34dB/39dB/44dB/46dB
게인 RCA Out MC: 54dB/59dB/64dB/66dB
MC로드임피던스:Freely adjustable between 33 & 550Ω/47kΩ
MM 로드케퍼시티언스: 100pF/147pF/220pF/247pF/320pF
                      420pF/467pF @47kΩ
서브서닉필터: Switchable on/off,-3dB(20Hz,-18dB octave에서)
RIAA Accuracy: +/-0,2dB(20Hz-20kHz)
출력잡음: -84dB/MM("A" weighted ref: 0dBV),
         -81dB/MC ("A" weighted ref: 0dBV)
출력임피던스(XLR/RCA) :200Ω
채널클로스토크:-84dB(1kHz 0dBV에서)
전원어답터: Hegel Power Adapter M30103
크기(WHD): 210 x 60 x 280mm
중량: 2,2kg
연락처:+47 22 60 56 60(노르웨이)

프린트 목록
847   J : 2021년도 4월4번째 신제품 페레이드
JBL사의 4309 Studio Monitor 스피커시스템 현재 국내 삼성전자의 자 회사로 있는 스피커시스템...
21·04·19
hit : 14
846   A : 2021년도 4월3번째 신제품 페레이드
Alluxity사의 Integrated One MK II 앰플리파이어 덴마크의 Alluxity 브랜드로 소개하고...
21·04·12
hit : 30
845   T : 2021년도 4월2번째 신제품 페레이드
Trilogy사의 915R 프리앰플리파이어 영국 런던에 위치해 있는 Trilogy Audio Systems사는 1991년 ...
21·04·04
hit : 44
844   J : 2021년도 4월 첫 번째 신제품 페레이드
JBL사의 4312G 스피커시스템 현재 국내 삼성전자의 자 회사로 있는 스피커시스템의 명문 제조 메이커인 ...
21·03·28
hit : 44
843   S : 2021년도 3월4번째 신제품 페레이드
Sound Space Systems사의 Robin 스피커시스템 독일 Berlin에 본사를 둔 젊고 야심찬 메이커...
21·03·21
hit : 57
842   B : 2021년도 3월3번째 신제품 페레이드
Burmester사의 159 모노 파워앰플리파이어 독일 Berlin에 위치해 있는 하이엔드 오디오시스템 제...
21·03·15
hit : 51
841   M : 2021년도 3월 2번째 신제품 페레이드
Mark Livenson 브랜드의 No 5206 프리와 No 5302 파워앰플리플리파이어    오디오 ...
21·03·08
hit : 52
840   A : 2021년도 3월 첫 번째 신제품 페레이드
Audio Research사의 Reference 80S 파워앰플리파이어 미국 Minnesota주 Plymouth에 위치...
21·03·01
hit : 54
839   C : 2021년도 2월 4번째 신제품 페레이드
Camerton사의 Binom-1 스탠드 마운트 스피커시스템    독일 베를린 근교에 위치해...
21·02·21
hit : 68
838   N : 2021년도 2월3번째 신제품 페레이드
Nagra사의 Classic 포노프리앰플리파이어      Stefan Kudelski)...
21·02·15
hit : 71
837   A : 2021년도 2월 2번째 신제품 페레이드
Aavik사의 580 인티그레이티드 앰플리파이어        &nb...
21·02·08
hit : 66
  L : 2021년도 2월 첫 번째 신제품 페레이드
Luxman사의 L-595A LD 인티그레이티드앰플리파이어 일본 진공관 앰플리파이어 제조 메이커로 유명한 L...
21·01·31
hit : 72
835   A : 2021년도 1월 4번째 신제품 페레이드
Ayon Audio사의 Crossfire III 인티그레이티드 앰플리파이어 오스트리아에 하이엔드 오디오 시...
21·01·25
hit : 67
834   M : 2021년도 1월3번째 신제품 페레이드
Mola-Mola사의 Kula 인티그레이티드 앰플리파이어 Netherlands의 Groningen에 위치해 있는 M...
21·01·18
hit : 73
833   H : 2021년도 1월2번째 신제품 페레이드
Hora Audio-Coco 혼 디자인 스피커시스템      일본 Hora Audio사...
21·01·11
hit : 76
832   S : 2021년도 1월 첫 번째 신제품 페레이드
Songer Audio사의 Enso 스피커시스템 풀 레인지 드라이버를 사용해 설계한 Songer Audio사의 모델 E...
21·01·04
hit : 86
831   A : 2020년도 12월4번째 신제품 페레이드
Airtight사의 300R 파워앰플리파이어    일본 Osaka의 Takatsuki-shi에 위치...
20·12·21
hit : 118
830   A : 2020년도 12월3번째 신제품 페레이드
AVID HIFI사의 Reference Ruby MC형 카트리지      &nbs...
20·12·14
hit : 109
829   T : 2020년도 12월 2번째 신제품 페레이드
Thorens사의 TM 1600 Tape machine 전설적인 스위스의 아날로그 레코드플레이어로서 100년의 ...
20·12·07
hit : 112
828   A : 2020년도 12월 첫 번째 신제품 페레이드
Alta Audio사의 Alec 2웨이 마루형 스피커시스템 미국 뉴욕 Huntington에 위치해 있는 Alta Au...
20·11·30
hit : 114
1234567891043
검색
Copyright 1999-2021 Zeroboard / skin by GGAMBO
