M : 2021년도 1월3번째 신제품 페레이드
 이영동    | 2021·01·18 15:54 | HIT : 72

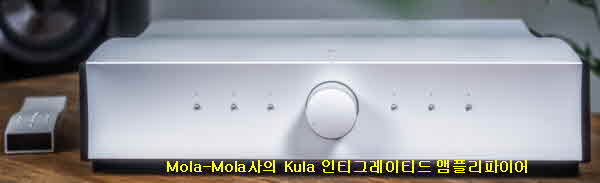

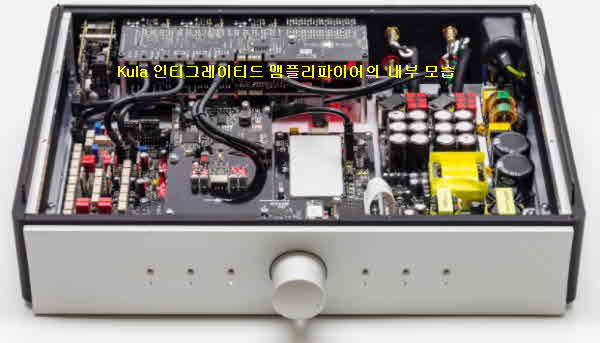

Mola-Mola사의 Kula 인티그레이티드 앰플리파이어


Netherlands의 Groningen에 위치해 있는 Mola-Mola사가 개발 판매하고 있는 인티그레이티드형 앰플리파이어시스템. 모델 Kula시스템은 고도로 기술적인 이전 성과의 융합을 만드는 일품 모듈식 디자인이다.
동사가 이전에 내놓은 Makua과 파워앰플리파이어 Kaluga시스템은 2017년 3월 서울에서 열린 멜론 서울 국제오디오 전시회를 통해 국내에 선보인바 있다. 동사는 브루노 푸제이(Bruno Putzeys)와 얀-페터르 반 아메롱겐(Jan-Peter van Amerongen)들이 네덜란드 그로닝겐(Groningen)에 설립한 하이엔드 오디오 회사.
동사의 상호 ‘Mola’는 바닷물고기인 개복치를 뜻한다는 설명이다. 모델 Kula시스템은 섀시 자체는 호평을 받고 있는 모델 Makua 프리앰플리파이어것이다. 라인 스테이지 섹션과 독립 조정 가능한 설정과 최대 6계통의 개별 입력이 있는 옵션 포노 스테이지도 마찬가지이다.
모델 Makua시스템에서도 사용할 수 있는 선택적 DA컨버터 섹션은 세계적 수준의 Tambaqui 독립형 장치와 동일하며 Roon 엔드 포인트 및 Bluetooth를 포함한 5계통의 디지털 입력단이 있다. 또한 모델 Kula시스템은 150와트의 실효 출력을 낼 수 있다.

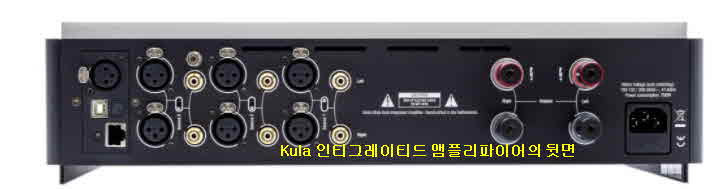

시스템의 주요 특징들 보게 되면 3계통의 밸런스(XLR)입력단과 3계통의 언밸런스(RCA)입력단 스위치와 소프트웨어로 선택이 가능하게 되어 있다. Furutech사의 바인딩 포스트 2조와Kubala Sosna 케이블을 사용하여 앰플리파이어 PCB에 직접 연결할 수가 있게 되어 있다.
포노 스테이지와 같은 옵션 프로세서 보드를 통해 라우팅 가능한 모든 입력 처리 그리고 밸런스드 및 입력 게인 오프셋, 위상 반전 및 모노 합계 라우팅 및 처리에 대한 완전한 소프트웨어 제어 마스터 링 모드가 준비되어 있다.
모델 Kula 인티그레이티드형 앰플리파이어시스템은 가장 까다로운 라우드스피커도 편안하게 처리 할 수 있는 충분한 파워감이 있으며 복잡하면서도 민첩하고 사용하기 쉬운 완전히 투명한 라인 스테이지를 갖추고 있다.
청취 의자에서 편안하게 사용할 수 있는 모든 가능한 포노 EQ 설정 기능이 있으며 최고의 사양과 사운드를 자랑하는 높은 평가를 받는 개별 DA컨버터 기능으로 모든 디지털 소스를 즐길 수가 있다.
(Kula is an a la carte modular design creating a fusion of highly technical previous accomplishments. The chassis itself is borrowed from the acclaimed Makua preamp, as is the line stage section and its optional phono stage with independent adjustable settings and up to 6 separate inputs.
The optional DAC section which also is available in the Makua, is identical to the world-class Tambaqui stand-alone unit and features 5 digital inputs including Roon endpoint and Bluetooth.
Additionally, the Kula incorporates a Mola Mola exclusive amplifier which boast an output of 150 Watts @8Ω, doubling into 300 Watts @4Ω. Clearly enough power to drive any speaker with ease.)

Kula 인티그레이티드앰플리파이어 재원

설계방식: 모듈식 디자인의 인티그레이티드형 앰플리파이어
출력: 150W+150W(8Ω), 300W+300W(4Ω/1% 1kHz)
출력대역폭:50kHz(-3dB)
게인resolution: <1dB 이하
                 0.2dB over normal listening range
최대입력레벨: 20dBu(7.75Vrms)
입력임피던스: 100KΩ
출력임피던스: 2mΩ–7mΩ(20-20kHz)
              (measured directly on binding posts)
SN비: 113dB
크기(WHD): 420 x 110 x 370mm
중량: 11kg(콘넥터 포함)
연락처: https://www.mola-mola.

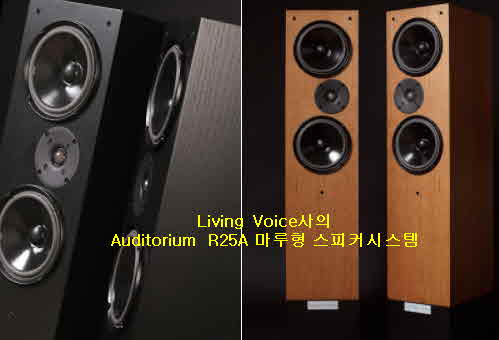

Living Voice사의 Auditorium R25A 마루형 스피커시스템


영국 Derbyshire의 Long Eaton에 위치해 있는 Living Voice사가 동사 설립 25주년을 기념 하기위해 소개한 모델 R25A 마루형 스피커시스템. 스피커 디자이너인 Kevin Scott가 설계한 시스템으로 2웨이 3유닛 구성 위상 반전시스템.

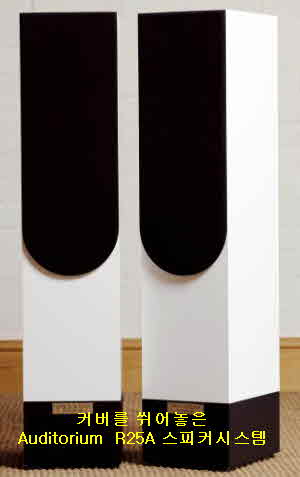

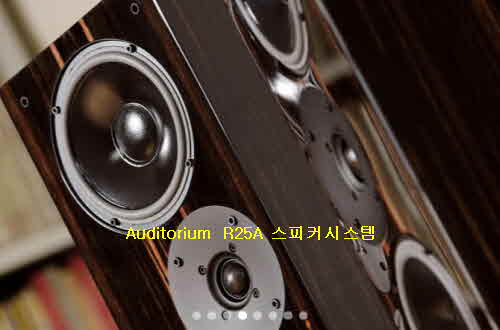

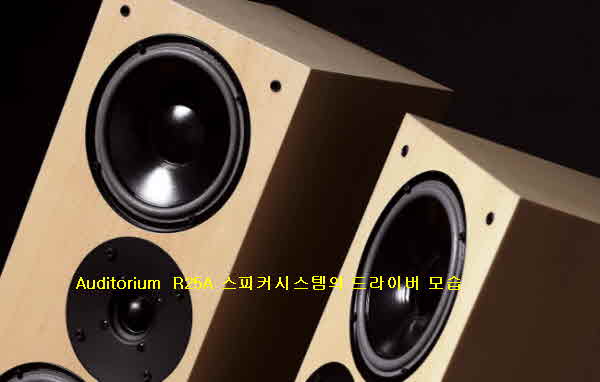

모델 R25A스피커시스템은 사진에서 보여 주고 있듯이 사용한 드라이버들을 보게 되면 인클로저 전면에 2개의 중저음용 드라이버 중앙에 고음용 트위터를 부착시켜 만든 시스템으로 일종에 가상 동축 방식이 아닌가 하는데 ....
회사의 설명서에는 MTM 토폴로지로 되어 있는데 보다 자세 한 것은 제품에서 다루기로 한다. 모델 R25A스피커시스템은 고음용 트위터가 정 위치에 있지 않고 한쪽으로 치우쳐 부착되어 있다.
사용한 유닛을 보게 되면 고음은 덴마크  Scanspeak가 만든 26mm 구경 돔 트위터이다. 이 트위터는 이중 페라이트 마그네트와 패브릭 돔 다이어프램 재질이며 2개의 중저음용은  Living Voice사FFM 위해 특별히 제작된 Scanspeak사의 170mm 구경 종이 콘 베이스 유닛이다.
고음용 트위터는 모델 R3R HF 드라이버의 재질의 모양에 변화(색상 약간의 변화)를 발견했으므로 이 새로운 장치의 성능을 기준 HF 장치와 비교하기로 결정했다. 성능 변화와 분명한 상관관계가 있었다.
모델 R25A시스템을 개발하는데 무려 25년이 걸렸다고 하며 이전에 RW3 프로젝트에서 다이어프램 재료가 동일한 무게, 날실, 위사 및 화학적 조성을 가진 명백하게 동일한 사양이지만 다른 생산 업체에서 생산된 경우에도 여전히 상당한 성능 차이가 있을 수 있다는 것을 알았다.
모델 R3R시스템과 모델 R25A의 구조적 차이점은 캐비닛 및 벤트 튜닝은 R3R과 동일하지만 유사점이 다르다. 크로스 오버를 크게 변경하여 크로스 오버 지점을 낮추고 경사 각도를 변경하고 음조 균형을 조정했다.
또한 700Hz에서 트위터 드라이버 유닛의 고유 공진 주파수를 제어하기 위해 직렬 네트워크를 도입했다. 이제 채널당 16개의 크로스 오버 구성 요소가 있으며, 모두 물리적, 전기적, 중요한 연금술 적 특성 모두에 대해 선택되었다는 설명이다.
따라서 동사는 이러한 변경 사항을 수용하기 위해 크로스 오버를 조정 했으며, 이를 수행하는 동안 새로운 눈과 귀로 디자인의 모든 측면을 다시 검토하여 다른 성능 향상이 있는지 확인하는 것이 좋은 시기라고 생각했다.
오디토리움 모델 생산 25주년과 일치했기 때문에 크게 개선된 디자인으로 이 랜드 마크를 기념하고 이 기념일을 기념하기 위해 R25A라는 이름을 지었다는 설명이다.
(We had noticed a change in the appearance of the diaphragm material of the R3R HF unit– a slight alteration in colour– and so we decided to compare the performance of these new units to our reference HF unit.
There was a clear correlation with a change in its performance. We had previously learnt from the RW3 project that even if a diaphragm material is apparently identical in specification, with the same weight, warp, weft, and chemical composition, but comes from a different producer, there can still be profound performance differences – even if these aren’t measurable.
We therefore made adjustments to the crossover to accommodate this change and, while doing this we thought it was a good time to revisit all aspects of the design with fresh eyes and ears to see if there were any other performance gains to be made.
This exploration coincided with the 25th anniversary year of production of the Auditorium model, so it seemed timely to celebrate this landmark with a greatly improved design and to name it the R25A to mark this anniversary.)
모델 R25A Anniversary시스템은 Auditorium Series 라우드스피커시스템이다. 모델 라인업은 이제 R25A Anniversary를 위시해 Avatar R4, IBX-R4, IBX-RW4 및 OBX-RW4로 구성된다.
시스템의 변경 사항은 주로 크로스 오버 회로 및 구성 요소에 대한 것이지만 배타적이지는 않으며 R25A 모델에서 수행된 작업의 논리적 발전으로, 효과적으로 크로스 오버 설계에 대한 새로운 접근 방식을 구현했다.
모두가 선호하는 MTM(미드, 트러블, 미드) 드라이버 구성을 공유하며, 이는 단순한 2웨이 디자인과 더 복잡하지만 덜 우아한 3웨이 옵션에 비해 성능 이점을 제공한다는 것이 제작자의 설명이다.
MTM 토폴로지는 더 대칭적인 극성과 더 고른 전력 응답뿐만 아니라 우수한 위상 특성을 가지고 있다. 더 높은 감도와 더 낮은 상호 변조 왜곡을 고려하면 크로스 오버를 설계하기 전에도 우아한 솔루션이 있다.
진정한 Occam의 Razor 접근 방식이다. 쉬운 부하와 진정한 94dB 출력음압 레벨로 각 Auditorium 모델은 A급 진공관 앰픍리파이어시스템과 이상적인 매칭을 갖게 해 재생 음악에 활력을 불어 넣는다는 설명이다.
30년간의 라우드 스피커 개발에서 Living Voice사는 크로스 오버 구성 요소의 약 90%가 독점적인 수준으로 발전했다. 상요 중요 부품 대분이 사내에서 설계하여 필름 및 포일 커패시터, 비유 도성 권선 저항기 및 정밀 공심 인덕터를 포함하여 특정 목표를 충족하도록 설계했다.
가장 최근에 동사는 Scanspeak사와 함께 자체 HF 장치를 개발했다. Scanspeak사는 유명한 Revelator의 우아함과 선조 세공을 보존하면서도 10kHz에서 15kHz 사이의 광범위한 에너지 저하를 완화하는 드라이버이다.
두 개의 6.5 인치베이스-미드 드라이브 유닛(다시Scanspeak사에서 동사를 위해 만든 독점 설계)이 병렬로 사용되어 단일 10“드라이버와 동등한 표면적을 생성하지만 편위의 절반과 50% 낮은 상호 변조 왜곡이 있다.
당사의 드라이버는 가파른 전기 필터 슬로프나 노치 필터링을 사용하여 정지 대역 분리 모드에 대응할 필요 없이 크로스 오버 위에서 깔끔하게 작업 할 수 있으므로 HF 시스템과 원활하게 통합 할 수 있다.
클래스 A급 증폭 방식의 진공관 증폭의 고유한 장점을 활용하는데 이상적으로 적합하며 제로/낮은 네거티브 피드백 직접 가열식 3극관 설계의 출력 임피던스(및 댐핑 계수)를 염두에 두고 설계 및 음성 처리되었다.
작은 공간에서는 싱글 엔드 300B 디자인이 제공하는 8와트를 완벽하게 실현할 수 있지만 광범위한 음악 프로그램에서 사용할 수 있는 완전한 동적 잠재력을 활용하려면 15와트 이상의 앰플리파이어를 사용하는 것이 좋다.
Auditorium 시리즈의 분산 특성은 청취자가 축에서 크게 벗어난 경우에도 일관된 사운드 스테이지를 생성한다. 모델 R25A 마루형 스피커시스템의 기술적인 특징을 요약해 보면 고감도, 넓은 분산 MTM 드라이버 토폴로지 750밀도 경목 복합 인클로저로 제작되어 있다. 기계적으로 분리된 크로스 오버의 독점적인 수 가공 방식의 에어 코어 인덕터 그리고 최적화된 크로스 오버 레이아웃 등을 들 수 있다. 이외에도 비유도성 권선 저항기. Living Voice사의 메탈 라이즈드 폴리프로필렌 커패시터 그리고 체리 소재의 고급 가구 등급 책과 어울리는 천연 베니어. 호두. 단풍. 로즈 넛. 블랙 애쉬, 플랫 화이트로 마감 처리되어 있다.

R25 Anniversary 마루형 스피커시스템 재원

설계방식: 2웨이 3유닛 구성 위상 반전 설계 마루형
사용유닛: 더블 페라이트 마그네트와 Fabric 진동판 26mm 구경 돔형 트위터
          중저음용 17cm doped paper-coned bass/mid drivers
재생주파수대역: 35Hz–22.5kHz
출력음압레벨: 94dB
임피던스 6Ω
파워헨드링: 100와트
크기(WHD): 215 × 1030 x  270mm
Plinth(WHD): 215 x 140 x 270mm
중량: 19Kgs(per cabinet)
연락처: +44 (0) 115 9733222(영국)

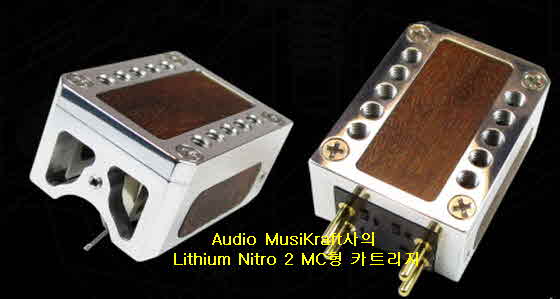

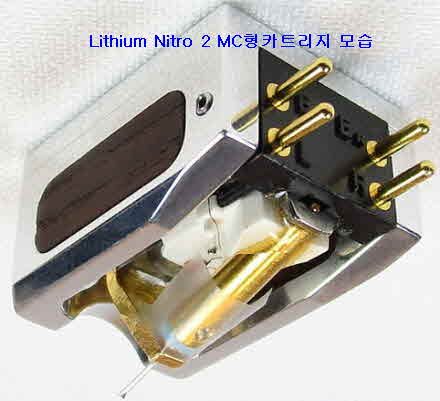

Audio MusiKraft사의 Lithium Nitro 2 MC형카트리지


2016년 캐나다 퀘벡 쉬르리첼리에서 Guy Pelletier에 의해 설립된 소규모의 회사. 숙련된 장인과 헌신적인 음악 애호가들의 작은 핵심으로 구성되어 있으며 고객들이 비닐 컬렉션에서 최대의 음악적 만족을 얻을 수 있도록 한 컨셥을 갖추고 있는 메이커.
동사의 첫 번째 제품에서 알 수 있듯이 선택 제품에 대한 검토와 제품 구입자가 가장 자신의 시스템 요구와 개인 음악 및 음향 환경 설정에 맞게 일본 Denon사가 내놓은 모델 DL-103 카트리지를 음성 할 수 있도록 튜닝한 Audio MusiKraft사의 카트리지이다.
Guy Pelletier는 경험이 풍부한 장인과 열성적인 음악 애호가로 다른 무엇보다도 사운드의 "절대적인 정확성"을 추구하는 제품을 만들어 내는 것이다.

Nitro 무빙 코일형 카트리지의 성능

Audio MusiKraft사가 내놓은 모델 Nitro 카트리지는 처음부터 모든 카트리지는 세심한 주의와 자부심을 가지고 제작되었다. 기존 아날로그 설정에 제대로 설치된 MusiKraft로 얻을 수 있는 많은 이점이 있다.
아날로그 비닐 레코드 음반 시스템 재생에서 가장 민감한 곳이 한 곳이라면 바로 바늘 즉 스타일러스 끝에 있다. 무빙코일 시스템은 비닐 홈 깊숙이 파묻혀있는 정보를 읽어내고 내부 모터를 통해 전압으로 변환하는 섬세하고 어려운 역할을 한다.
밀리볼트 단위로 측정된 이 전압은 앰플리파이어 및 스피커시스템 단자의 출력 전압과 비교할 때 다소 약하다. 10,000 이상의 무시할 수없는 요소. 결과적으로 카트리지를 훌륭한 음악의 생성기일 뿐만 아니라 기계 및 음향 전송을 통해 주변 환경에서 매우 민감하고 결과적으로 오디오 체인의 나머지 부분에 의해 확대되는 관련이 없고 원하지 않는 소음의 생성기로 보는 것이 중요하다.
따라서 발전기를 적절하게 제자리에 고정하여 잘못 여기 시킬 수 있는 외부 진동을 줄이고 제어하는 ​​방법, 교감 공명을 제어하는 ​​것과 동일하게 연구에서 가장 중요 했다. 핵심 문구는 사용자를 위한 유연성이다.
개발 과정에서 가장 소중한 도구는 훈련된 “귀”다. 동사 연구팀은 다른 사람들이 훑어보는 곳에서 더 나은 듣기 테스트 연습을 한다는 설명이다. Audio MusiKraft사가 Denon사의 모델 DL-103카트리지에서 영감을 받은 First Series 카트리지를 설계하고 최근에는 새로운 Nitro 시리즈 카트리지 개선하는데 많은 시간을 투자했다는 설명이다.
내부 발전기가 매우 민감한 소스라는 것을 알고 있기 때문에 당사 제품의 정수에 도달하려면 First Series 모터를 개선해야했다. 이로부터 Nitro시리즈가 탄생했으며 둘째는 카트리지가 처음부터 올바르게 작동하고 보이싱 프로세스를 단순화하기위해 각 Nitro시리즈 키트에는 대규모 음악 및 음향 스펙트럼을 커버 할 수 있도록 미리 선택된 3개의 최적 톤 우드 (당사가 선택한)가 포함되어 있다.
동사의 기본 원칙은 현장에서 카트리지 성능을 제어 할 수 있도록 하는 것이다. 무엇보다도 이 혁신은 단일 고가의 카트리지에 투자 할 때 모든 실망 위험을 제거한다. 당사의 고유 한 완전 조정 가능 개념을 통해 청취자는 전략적으로 배치된 미세 조정 마이크로 고정 나사를 통해 가장 적합한 모터, 최적의 섀시, 올바른 톤 우드 아말감 및 최종 보이싱을 선택할 수 있다.
각 청취 세션에서 문자 그대로 음악적 및 음향적 경험을 제공하는 완벽한 제품을 제공한다. 간단히 말해 오디오 분야에서 수년간 일하는 것은 완벽하게 설계된 제품을 얻을 수 있는 최고의 보증이다.
또한 장기적인 만족을 보장하기 위해 일체형 카트리지 모듈식 설계의 가장 강력한 기능은 평생 재활용이 가능하므로 음향 개선, 모터 교체 또는 부품 업그레이드 선택이 필요할 때마다 부품을 변경할 수 있다.

Nitro 2 무빙 코일 카트리지 재원

설계방식: 저 출력 무빙 코일형(LOMC)          (Low output moving coil cartridge)
재생주파수대역:20Hz-45kHz
채널분리도: >25dB(1kHz)
Channel sensitivity difference (1 kHz): < 1 dB
출력전압: 0.30mV(1kHz, 50mm/sec. horizontal direction)
바늘침압: VTF: 2.5g(+/-0.3g)
콤프리언스: 5 x 10-6cm/dyne
임피던스:14Ω(+/-20% 1kHz에서)
추천로드저헝: 100Ω최저(14Ω최저SUT)
헤드셀재질: Lithium 합금
코일conductor: 6N 순동
바늘형태: Conical
다이어몬드트레킹 팁 크기:0.65mil
캔딜 레버: Light alloy
크기(WHD): 18 x 17.7 x 28.5mm
중량: 11.5g-12g
판매가격:$3589
비고: 카트리지의 외형 컬러는 자연색으로 톤 우드 인서트 세트: 3세트 포함
(밀랍 토레파이 소나무, 옻칠 단풍나무, 에코 오일 Ipe), 각 세트에는 3개가 포함 된다.
하나는 덮개용 이고 다른 하나는 측면용이다.
연락처: (514) 266-2441(캐나다)

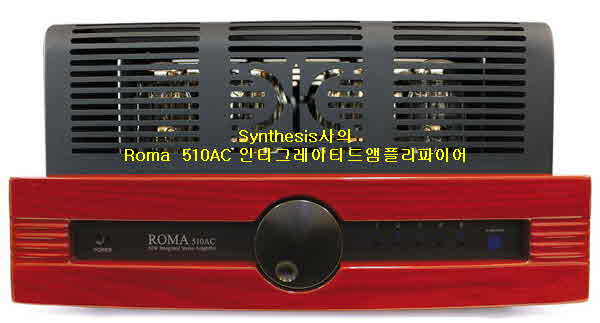

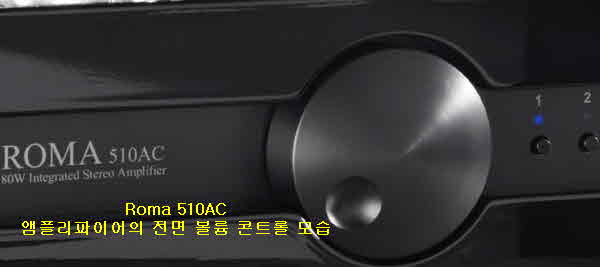

Synthesis사의 Roma 510AC 인티그레이티드앰플리파이어


이탈리아의 Cornaredo에 위치해 있는 Synthesis Art in Music사는 Luigi Lorenzon이 1992년에 설립한 오디오시스템 제조 종합 메이커. 동사는 설립 초기 진공관앰플리파이어로 하이파이 시장에서 가장 광범위하고 가장 긍정적인 의미에서 틈새 제품으로 명성을 얻었다.
전자적으로는 완벽하고 심미적으로 혁신적이며 그리고 하이엔드 고급 제품에서 무언가 부족하다는 것을 채워 줄 수 있는 독특한 무언가를 갖추고 있다는 것을 알게 해준 제품으로 오디오 파일들의 관심을 끌게 하고 있는 점이 특징이다.
초기 프로젝트에서 채택한 옻칠한 목재를 사용하여 Synthesis사의 앰플리파이어를 전 세계적으로 즉시 인식 할 수 있게 했으며 동사의 탁월한 음질과 절대적으로 'Made in Italy' 스타일의 동의어가 되었다.
Synthesis사만이 갖추고 있는 뛰어난 미학, 끊임없는 기술 연구 및 세부 사항에 대한 거의 광적인 관심은 모든 앰플리파이어를 독특한 예술 작품으로 만들고 있으며 각 제품은 전적으로 이탈리아에서 제작되고 있다.
특히 동사에서는 앰플리파이어의 중요 부품인 전원 트랜스포머를 특별히 제작해 사용하고 있으며 수작업 공정을 거치고 있는 이탈리아 회사 중 하나라는 설명이다. 설립자인 Luigi Lorenzon이 FASEL의 창립 멤버인 아버지로부터 어린 시절 트랜스포를 만드는 법을 배웠다는 점을 감안할 때 이것은 놀라운 일이 아니다.
FASEL은 1961년 Lorenzon 수석에 의해 만들어졌으며 진공관 증폭기용 트랜스포머를 설계하여 출력 트랜스포머, 전력 트랜스포머, 초크, 악기용 인덕터 제조업체로서 이 부문의 기준점이 되었다.
출력 트랜스포머 모델 3.370.063은 EME Thomas Vox 회사를 위해 생산되었으며 VOX AC30 모델에 사용되었다. 전설적인 빨간색 Fasel 인덕 터는 Dunlop을 위해 생산되었으며 Cry Baby wah-wah에 사용되었다. 아버지의 사업을 물려받은 Luigi Lorenzon은 자신의 기술 지식과 음악에 대한 애정을 결합해 Synthesis Art in Music을 다시 오늘에 있게 했다.

Roma 510AC 인티그레이티드 진공관앰플리파이어 설계 특징

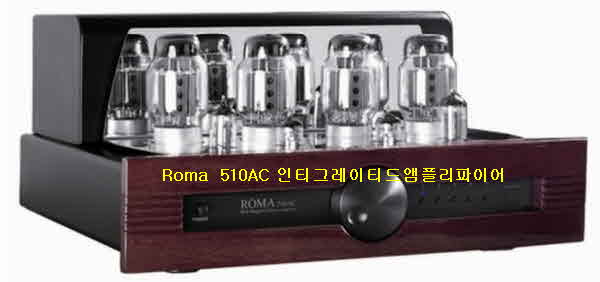

사진에서 보여 주고 있듯이 산뜻한 외형 디자인을 갖추고 있는 모델 Roma 510AC 인티그레이티드앰플리파이어는 채널당 출력 80와트를 낼 수 있는 진공관 설계 방식의 앰플리파이어이다.
시스템 사용한 진공관을 보게 되면 입력 단에는 이중 3극관 12AX7을 그리고 위상 분할기 역할을 하는 12BH7관 그리고 섬세하고 역동적인 사운드를 위한 푸시 풀 구성의 한조의 출력관 KT88/6550관을 탑재해 설계된 순수한 5극 출력 방식이다.
특히 사용된 모든 진공관은 2단계 예열 후 선택되었으며 완전히 컴퓨터로 모니터링 되는 기계가 프로세스를 제어하고 마지막에 완벽한 밸런스를 위해 일치하는 완벽한 진공관을 선택해 사용했다.
또한 사용한 KT88/6550 출력관을 제외한 모든 진공관에는 험 노이즈를 거의 들리지 않는 최소 수준으로 줄이기 위해 DC 안정화 히터 회로가 내장하고 있다. 또한 출력 트랜스포머는 뛰어난 주파수 재생 및 대역폭을 위해 Hi-Grade lron-Silicon을 사용했다.
동사가 새롭게 디자인된 이 커스텀 출력 트랜스포머를 사용하여 원래 녹음에 충실한 매우 섬세하고 정밀한 사운드 재생을 달성 할 수 있게 한 것이다. 시스템의 기계 섀시 구조는 전원 공급 장치 및 출력 트랜스포머는 원치 않는 진동으로부터 장치를 유지하는 매우 견고한 구조로 유지되어 진공관에 대한 원치 않는 소음을 줄이는 데 도움이 되게 했다.

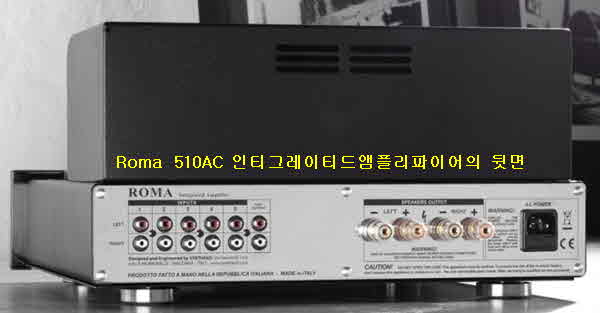

시스템의 입력 단은 5계통이며 출력 단은 프리앰플리파이어(볼륨 컨트롤)이며 사용하기 편리한 원격 조정 기능인 리모컨이 준비되어 있어 부드러운 버튼 디자인으로 되어 있으며 볼륨, 음 소거 및 소스 선택을 해줄 수 있다.
앰플리파이어 밑쪽에는 고무가 삽입 된 4개의 알루미늄 베이스가 부착되어 있는데 이 고무 받침은 주변과 격리된 앰플리파이어의 진동을 최소화하기 위해 설치되어 있다. 또한 스피커시스템을 연결해 주기 위한 터미널은 바인딩 포스트로 금도금 되어 있어 사운드 개선을 더욱 향상시켜 주게 했다.
또한 지속적으로 산화되지 않는 연결을 위한 금도금 세라믹 소켓을 사용하고 있다. 모델 Roma 510AC 앰플리파이어는 구성 요소는 전체적으로 세심하게 선택되었으며 사용 가능한 최상의 구성 요소만 고려되며 모든 구성 요소는 최종 선택 전에 음향 영향에 대한 철저한 분석을 거쳐서 사용했다.

Roma 510AC 인티그레이티드앰플리파이어 재원

설계방식: AB Class 증폭 진공관 5극 출력 방식
출력: 80W+80W(8Ω)
재생주파수대역: 20-20KHz(+-0.5dB)
입력임피던스: 50KΩ
입력감도: 300mV/80W
출력임피던스: 6Ω
SN비:>90dB(A Weighted)
사용진공관:  KT 88/6550출력관 4개
            ECC99/12BH7 드라이버관 2개
            ECC83/12AX7관 2개
소비전력:290W
크기(WHD): 410 x 260 x 330mm
중량: 25.0kg
연락처: +39 0733 567474

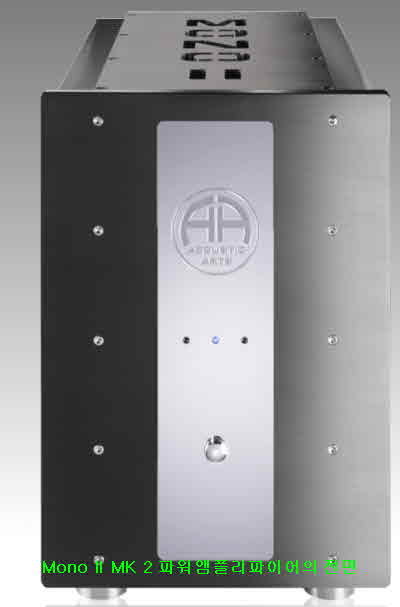

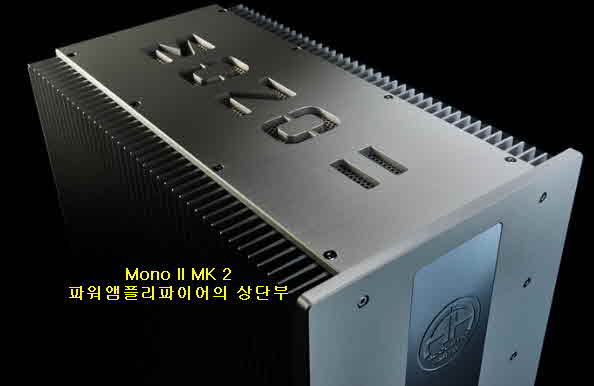

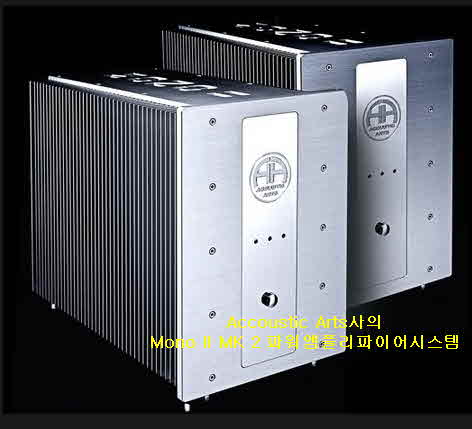

Accoustic Arts사의 Mono II MK 2 파워앰플리파이어시스템


독일 Lauffen에 위치해 있는 오디오시스템 종합 제조 메이커로 수준급의 각종 앰플리파이어를 비롯해 첨단 디지털 시스템 그리고 스피커시스템 등을 개발 소개하고 있는 회사가 판매하고 있는 모델 Mono II MK 2 파워앰플리파이어시스템.

Mono II MK 2 파워앰플리파이어 설계 특징

실효 출력 310와트(8Ω) 모노럴 구성 파워앰플리파이어로 4Ω에서는 530와트가 그리고 최대 출력 750와트(2Ω)시스템이다. 레퍼런스 클래스 모노 파워앰플리파이어는 최고 품질의 엄선된 MOS-FET 출력 트랜지스터 10개를 사용했다.
최고 출력 매장량을 위한 프리미엄 품질의 자기 차폐 및 캡슐화된 토로이드 코어트랜스포머를 갖추고 있으며 80,000개 이상의 마이크로 파라드(μF) 전원 공급 용량으로 최적의 질감의 소리를 재생시켜 준다.
프리미엄급 품질 커패시터는 독일에서 만든 것을 사용하고 있으며 완벽한 스피커 제어를 위한 매우 높은 감쇠 계수 선형화(전환 가능). 클리핑, HF 진동 및 높은 DC 오프셋에 대한 전문 보호회로가 있고 보다 여유 있는 크기의 방열판으로 인한 일정한 낮은 작동 온도가 유지되게 제작되어 있다.

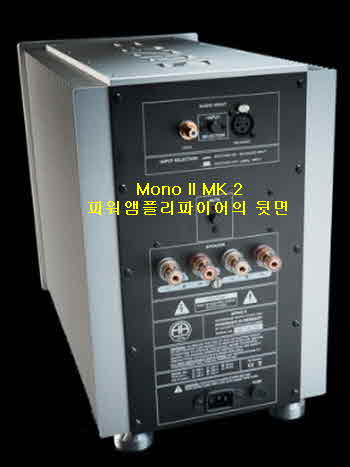

밸런스드입력(XLR) 및 언밸런스드(RCA) 입력 단은 후면 패널에서 전환할 수 있으며 모든 사용 부품 및 구성 요소가 선택되고 최고 품질을 갖추게끔 설계된 수준급 제품이다. 특히 WBT/바이앰핑 연결 단자는 프리미엄 품질, 골드 도금 바이 배선 방식이다.
전면 패널의 전원 스위치는 매우 안정적이고 공명 최적화, 대규모 알루미늄 하우징; 거대하고 높은 광택과 크롬 황동으로 만들어져 있다. 기술적으로 동사의 세계적으로 유명한 모델 AMP II와 관련이 있다.
전형적인 큐브와 같은 시대를 초월한 Accustic Arts사의 바우하우스 스타일로 하우징의 디자인은 MONO II– MK2로 계속된다. 특히 하우징의 슬림한 디자인은 모노 II-MK2는 라우드스피커 근처에 배치하는데 매우 적합하게 설계된 시스템이다.
철저한 개발 및 최고의 구성 요소를 모두 갖추고 있으며 전 모델 Mono를 개발하는 동안-MK2시스템은 단거리 배선과 최고 부품 사용으로 완벽한 신호 공급이 원활하게 만든 시스템이다.
인쇄회로기판은 공차가 매우 좁은 구성요소로만 채워졌으며 음질과 관련된 선택된 구성 요소는 더 높은 선택 표준을 달성하기 위해 수동으로 테스트되기도 했다. 이러한 노력은 이 파워 앰플리파이어의 탁월한 사운드 경험의 기초를 형성하는 기술적으로 완벽한 측정값을 실현하는 데 필요했다.
모델 Mono II MK 2 파워앰플리파이어시스템은 모노 출력 증폭기로 채널 분리 및 신호 대 노이즈 비율과 같이 각 채널의 하우징이 자체 하우징을 보유하므로 최적의 값을 보장하고 있다.
특히 모노II– MK2에 사용되는 재료로 매우 낮은 왜곡으로 높은 성능을 발휘하게 되어 있다. 예를 들어 독일에서 만든 강력한 토로이달 트랜스포머는 특수 코어에서 제조되며, 캡슐 화되어 Mu 금속 차폐로 추가로 보호된다.
즉, 전체 부하에서 사용된 부품은 성능 한계에 거의 밀려나지 않으므로 절제된 경우 평온하고 민첩한 음향 패턴을 보장하고 있다. 대부분의 응용 프로그램의 경우 모델 MONO II–MK2는 소위 Class A 모드에서 작동한다.
깊고 강력한 베이스 사운드를 쉽게 재생할 수 있으며 동시에 미세한 디테일을 재현할 수 있으므로 레퍼런스 시리즈의 제품이라고 할 수 있다. 모든 Accustic Arts사 앰플리파이어와 마찬가지로 MONO II의 드라이버 스테이지–MK2시스템은 현재 미러의 입증된 원리에 따라 작동한다.
이 회로 원리를 사용하면 기존 전류에서 전원을 그릴 수 있다. 따라서 모델 MONO II– MK2시스템은 "전력 제어" 출력 증폭기이므로 많은 수의 MOS-FET 트랜지스터가 트랜지스터를 성능 한계까지 늘릴 필요 없이 매우 높은 전류 용량을 보장한다.
따라서 모델 MONO II–MK2시스템은 임피던스 크리티컬 또는 저음 라우드 스피커 시스템에도 적합하다. 독창적인 회로는 "오프셋"에 대한 서보 컨트롤러의 필요성을 제거하고 정지 전류는 IC 또는 현재 미러 드라이버를 통해 생성된다.
따라서 현재 오류(DC 및 음악 신호오류)를 직접 번갈아 가며 즉시 수정해준다. 즉, 총 오프셋은 사용된 IC의 품질과 대칭에 의해 독점적으로 결정된다. MONO II–MK2시스템은  MOS-FET 트랜지스터의 일정한 작동 온도를 보장하는 넉넉한 치수 냉각 표면을 가지고 있다.
통합 제어 장치가 DC 오프셋, 온도, 클리핑 및 고주파의 작동 상태를 지속적으로 모니터링하기 때문에 전체 부하에서도 과부하의 위험은 없다. 이러한 매개 변수 중 하나의 미리 정의된 값을 초과하면 라우드스피커 출력이 즉시 꺼져 있다.
이를 통해 출력 증폭기와 연결된 라우드스피커에 대한 최고 운영 신뢰성을 항상 보장한다.
구성 요소의 관대한 크기와 입증된 기술의 사용은 MONO II가 소유자에게 듣기 즐거움의 년을 제공할 것을 의미한다. 그러나 문제가 발생하면 품질에 대한 명성을 가진 Accustic Arts사 서비스가 기꺼이 도와드릴 것이다.

Mono II MK 2 파워앰플리파이어 재원

설계방식: 모노럴 구성 솔리드-스테이트 MOS-FET 파워앰플리파이어
출력: 310와트(8Ω) 모노럴
      530와트(4Ω)
      750와트(2Ω)
SN비: -96dBA(Ref 6.325V)
전압게인: 25.0dB
파워서플라이캐퍼시티: 80,000µF이상
THD+N: 0.003%(1kHz 및 10와트의 4Ω에서)
소비전력: 약 120와트(부하 제외)
크기(WHD): 350 x 240 x 430mm
중량: 약25kg(국가에 따라 다름)
판매가격: £22,500(한조)
연락처:+49 7133 97477-0(독일)
