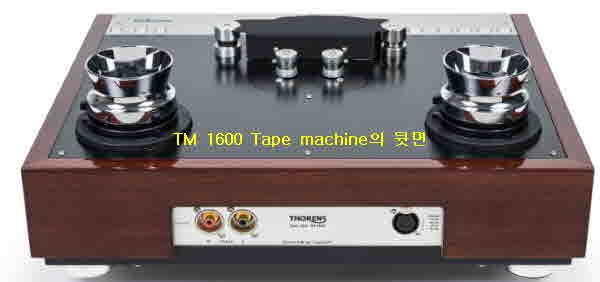

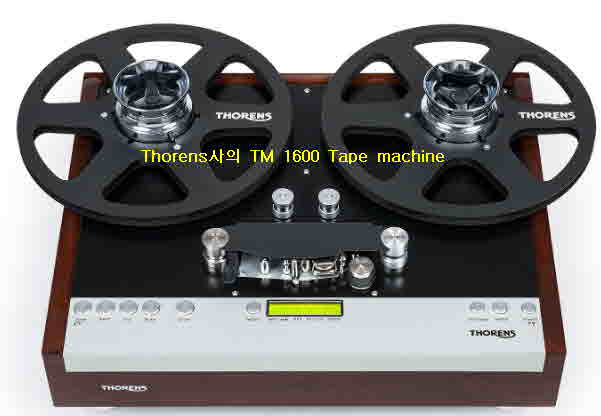

전설적인 스위스의 아날로그 레코드플레이어로서 100년의 역사를 자랑하고 있는 Thorens사가 최근에 개발해 화제가 되고 있는 모델 TM 1600 Tape machine시스템. 이 제품의 제조 과정을 보게 되면 뒤셀도르프에 기반을둔 전문 Ballfinger와 협력하여 개발되었다고 소개하고 있다.
Thorens사 제품 범위에 또 다른 전통적인 아날로그 구성 요소를 추가하고 있는 제품으로
모터가 3개인 하프트랙 1/4 인치 디자인시스템이다. 19또는 38cm/s의 속도로 최대 10.5 인치의 릴을 처리하게 만든 프로용이다.
대부분의 유럽 녹음에 대한 CCIR 이퀄라이제이션과 미주 및 아시아에 대한 NAB를 선택할 수 있으며 한 손 작업을 위한 편집 기능이 통합되었다. 새 기계의 기본은 Ballfinger에서 새로 개발한 초소형 테이프 드라이브 방식이다.
50mm 높이로 이전에는 볼 수 없었던 자유로운 디자인을 제공하며 헤드와 캡스턴 모터는 매우 높은 신호 대 잡음비를 생성하기 위해 서로 멀리 배치되어 있다. 모델 TM 1600 Tape machine시스템의 특별한 기능은 2트랙 재생이다.
The Tape machine Thorens TM 1600 was developed in cooperation with Duesseldorf based specialist Ballfinger and adds another traditional analogue component to Thorens product range.
It’s a half track quarter inch design with three motors. It handles reels up to 10.5” with speeds of 19 or 38 cm/s. CCIR equalization for most European recordings and NAB for Americas and Asia can be selected. An edit function for single handed operation is integrated.
Base for the new machine is the newly developed very compact tape drive from Ballfinger. With only 50 mm height it gives a freedom of design that has not been seen before. Head and capstan motor are placed far from each other to generate a very high signal to noise ratio.
2 트랙 재생 녹음기(2-track playback)로 19 & 38cm/s이며 사용 릴(Reels) 10,5“ 크기가 사용하게 되어 있다. 3 모터(Motors)방식으로 새로 개발된 테이프 경로 구조는 실시간 디지털 카운터(Real time digital counter (Hour/ Minute/ Second/ Second/100) 매우 콤팩트한 드라이브 방식이다.
모델 TM 1600 Tape machine시스템을 위한 벽 장착용 액세서리는 옵션으로 제공되며 간섭 감소를 위한 외부 전원 공급 장치도 준비되어 있다.(Optional wall mounting
External power supply for reduced interferences) 디지털 릴(Digital real)시간 카운터(time counter)가 있고 편집(Edit Function)기능 그리고 간섭 감소를 위한 외부 전원 공급 장치인 별도의 파워 서플라이(External power supply)가 준비되어 있다. 제품의 마무리는
wooden plinth, black high gloss, walnut high gloss등으로 되어 있다.
설계방식: 2 트랙 재생 오픈 릴 테이프 마신
속도: 19 & 38cm/s
최대릴 사이즈: 26,5cm
모터: 3 다이렉트 드라이브(Direct Drive)
크기(WHD):454 x 125 x 369mm
중량: 14,5Kg
연락처: http://www.thorens.com/

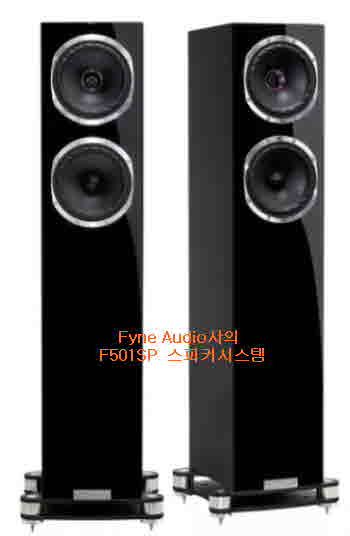

스코틀랜드의 Lanarkshire에 위치해 있는 Fyne Audio사가 개발 소개하고 있는 마루형 스피커시스템. 모델 F501SP 스피커시스템은 2.5웨이 두윈 캐비티 커블 리플렉스(Twin cavity coupled reflex)위상 반전(downwards firing port) 설계 방식이다.
이 제품은 초기 모델은 F501로 최근 다시 업그레이드 시켜 소개하고 있다. 모델 F501SP 스피커시스템은 스페셜 프로덕션으로 수상 경력에 빛나는 F501 라우드 스피커의 영국 내장 버전이다.

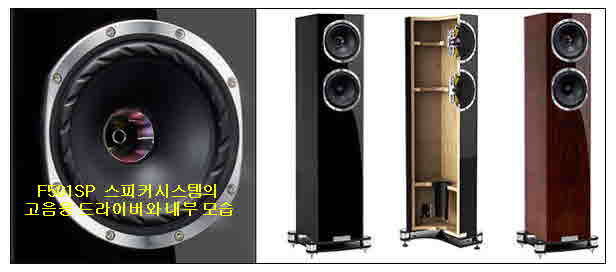

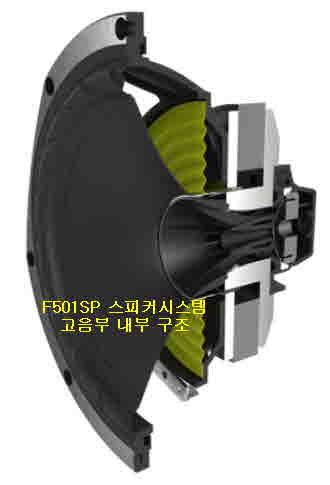

F501SP는 오리지널 모델의 뛰어난 음향 성능과 미학을 바탕으로 프리미엄 F700 시리즈를 위해 개발된 기술의 이점을 광범위하게 제공하고 있다. IsoFlare 포인트 소스 드라이버는 25mm 마그네슘 돔 압축 트위터와 함께 FyneFlute 서라운드가 있는 150mm(6")멀티 파이버 베이스/미드레인지 콘을 사용하고 있다.
F501 캐비닛과 드라이버를 원활하게 통합하기 위해 업그레이드된 크로스오버를 갖춘 SP는 Fyne의 시그니처 알루미늄 샌드위치 주각을 추가하여 안정성을 높이고 BassTrax 하향 발사 포팅 시스템을 더욱 개선해 만들었다.

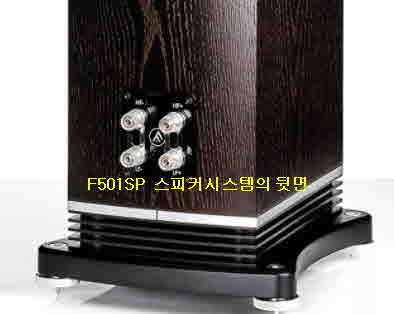

또한 연결 패널이 업그레이드되었으며 드라이버 섀시를 접지하고 회로에서 RF 간섭의 영향을 줄이는 다섯 번째 단말이 있다. 향상된 스페셜 프로덕션을 기념하는 F501SP는 알루미늄 드라이버 섀시에 다이아몬드 머신 컷 디테일, 양극 산화 가공 알루미늄 주각 및 피아노 클로스 월넛 실제 목재 베니어 마감 옵션을 제공한다.
F500 시리즈는 혁신적인 Fyne Audio IsoFlare 포인트 드라이브 유닛을 중심으로 제작된 프리미엄 라우드 스피커시스템이다. 기술 디렉터인 Paul Mills 박사와 기술팀은 포인트 소스 드라이버 기술에 대한 수십 년의 경험을 가지고 있으며 최신 재료 과학 및 최첨단 엔지니어링 프로세스를 사용하여 개념을 다듬어 왔다.
모델 F500 시리즈는 IsoFlare 기술과 Fyne의 혁신적인 베이스 포팅 시스템의 모든 이점을 활용하여 스테레오 음악과 홈시어터 모두를 위한 최적의 실내 성능을 보장하게 되어 있는 제품이다.
F500 시리즈는 고급스러운 실제 목재 베니어 또는 피아노 광택으로 감싼 견고한 MDF 캐비닛을 풍부한 페인트 베이스 위에 사용하게 되어 있다. 특히 플로어스탠딩 모델은 보다 부러운 베이스 성능을 더욱 안정적으로 제어할 수 있는 최고 조절씩 스파이크가 있는 MDF 주각의 이점을 누릴 수 있다.
포인트 소스 드라이버 기술은 Fyne Audio에 새로운 것이 아니다. 드라이버의 오디오 성능과 기계적인 빌드를 담당하는 당사의 기술 팀은 수십 년의 경험을 가지고 있다. 당사의 독자적인 IsoFlare 디자인은 생성된 파면의 일정한 지향성을 보장하여 축을 벗어나도 뛰어난 스테레오 이미징을 제공하는 것이다. 또한 사람의 청력 수준보다 훨씬 높은 분리 모드를 밀어주는 고강성 티타늄 고주파 진동판 덕분에 부드럽고 확장된 응답이 제공해 준다.
(Point source driver technology is not new to Fyne Audio. Our technical team, responsible for the audio performance and mechanical build of the driver, have many decades of experience between them.
Our proprietary IsoFlare design ensures constant directivity of the wave front generated, providing outstanding stereo imaging, even off axis. Furthermore, a smooth and extended response is delivered thanks to the highly rigid titanium high frequency diaphragm which pushes the break up mode well above the level of human hearing.)
특수 제작(SP)모델은 Fyne의 최고의 구성 요소와 엔지니어링을 고유한 스피커시스템으로 소개한 것이다. 이 스피커시스템은 앞서도 업급했듯이 기술 이사인 Paul Mills 박사가 최적화하고 특수 프로젝트 팀이 영국에서 직접 제작했다.
모델 F502시스템을 개선한 SP에디션은 F702의 프리미엄 200mm (8인치) IsoFlare 드라이버와 200mm(8인치)베이스/미드 드라이버를 사용하며, 견고한 다중 파이버 콘과 FyneFlute 롤 서라운드를 특징으로 하고 있다.
IsoFlare의 25mm 마그네슘 압축 트위터에는 놀랍도록 균일한 풀 레인지 주파수 응답과 뛰어난 음악적 이미지를 제공하는 고유한 HF 웨이브 가이드 폴 피스가 있다. F502SP시스템은 모델 F502SP시스템 보다 콤팩트한 캐비닛을 정밀하게 조정하도록 재설계된 BassTrax tractrix 프로파일베이스 디퓨저가 포함된 F700의 고급 크로스 오버 구성 요소와 알루미늄 샌드위치 유형 주각의 이점을 제공한다.
그 결과 고광택 블랙과 고광택 화이트가 표준으로 제공되거나 알루미늄 섀시에 다이아몬드 머신 컷 마감이 적용된 새롭고 고급스러운 딥 클로스 래커 월넛 베니어로 제공되는 F500 시리즈에 놀라운 맞춤형 추가 제품이 탄생했다.
Special Production (SP) models distil some of Fyne’s best components and engineering into a unique loudspeaker, optimised by our Technical Director Dr Paul Mills and hand built in the UK by our Special Projects team. Improving on the F502, the SP edition uses the premium 200mm (8in) IsoFlare driver and 200mm (8in) bass/mid driver from the F702, featuring rigid multi-fibre cones and FyneFlute roll surrounds. The IsoFlare’s 25mm magnesium compression tweeter has a unique HF wave guide pole piece delivering an incredibly even, full-range frequency response and outstanding musical imaging. The F502SP also benefits from the F700’s advanced crossover components and aluminium sandwich type plinth with BassTrax tractrix profile bass diffuser, re-engineered to precisely tune the F502SP’s more compact cabinet. The result is a stunning, bespoke addition to the F500 series, available in high-gloss black and high gloss white as standard, or in a new, luxurious deep gloss lacquered walnut veneer with diamond machine cut finish on the aluminium chassis.
저 손실, 적층 코어 인덕터 및 오디오 파일 급 폴리프로필렌 커패시터는 F500 시리즈 크로스 오버 전체에서 독점적으로 사용된다. 그 결과 매우 깨끗한 신호 경로와 매우 낮은 크로스 오버 손실이 있어 최상의 디테일 해상도와 음악적 커뮤니케이션을 보장하게 된다.)
(Low-loss, laminated core inductors and audiophile-grade polypropylene capacitors are used exclusively throughout the F500 Series crossovers. The result is an exceptionally clean signal path and very low crossover losses, ensuring the very best in detail resolution and musical communication.)
참고 사항: 마루형 제품은 그릴, 단자 및 주각을 포함하지만 스파이크는 제외됩니다.
설계방식: 2.5웨이 두윈 캐비티 커블 리플렉스
(Twin cavity coupled reflex)
위상 반전(downwards firing port) 설계 방식.
(Tractrix 디퓨저*, 트윈 캐비티 로딩 시스템)
사용유닛: 중고음용 25mm 마그네슘 돔 압축 트위터,
네오디뮴 자석 시스템으로 FyneFlute
150mm IsoFlare 포인트 소스 드라이버
저음용 150mm IsoFlare 포인트 소스 드라이버, 멀티 파이버 베이스
재생주파수대역:36Hz- 34kHz(-6dB typical in room)
출력음압레벨: 91dB(2.83V/1m)
임피던스: 8Ω
추천앰프출력: 30-180와트(RMS)
Continuous 파워헨드링: 80(Watt RMS)
크로스오버주파수: 250Hz & 1.7kHz
(Crossover type 2nd order low pass, 1st order high pass)
크기(WHD): 288 x 984 x 318mm
중량:21 kg(한 개당)
연락처:0141 428 4008(스코틀랜드)

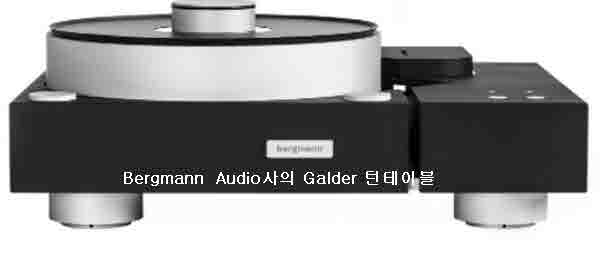

Denmark의 Hobro에 위치해 있는 아날로그 레코드플레이어 전문 제조 메이커로 이름이 알려져 있는 Bergmann Audio사가 개발해 소개하고 있는 모델 Galder 턴테이블시스템. 사진에서 보여 주고 있듯이 심플한 중량급 에어 베어링 설계 수동식 플레이어시스템이다.
동사는 2008년에 Johnnie Bergmann에 의해 설립되었고 에어 베어링 턴테이블 및 톤암의 모든 부품은 직접 설계하고 작업장에서 제조했다. 그가 초기에 내놓은 플레이어는 모델 Sindre이었다.
모든 제품은 자체적으로 개발, 생산 및 조립되어 사용 했으며 제품의 모든 부품은 Johnnie Bergmann이 설계하고 덴마크의 Bergmann 작업장에서 제조했다. 이번에 소개하고 있는 모델 “Galder”란 북유럽 신화에서 매혹을 의미한다고 하며 마법의 노래와 주문으로 구성된 공예품이라고 설명하고 있다.
Galder 주인은 폭풍을 일으키고, 먼 배를 가라앉히고, 칼을 무디게 하고, 갑옷이 전투에서 승리 또는 패배를 결정할 수 있다고 하는 뜻이란다. 한마디로 마법의 주인인 큰 능력을 가진 제품이란 뜻이다.
Galder 턴테이블은 최대 4개의 톤암(방사형 및 선형 추적 음색)을 허용한다. 표준으로 Galder는 메인 암 보드와 함께 제공되며 현재 시장에서 판매되고 있는 거의 모든 톤암인 9", 10"과 12"것을 장착해 줄 수 있다.
다만 턴테이블에 장착할 톤암 제품에 대한 추가 암 보드가 필요하다. 에어 베어링 디자인은 4개의 톤암을 받아들인다. 모델 Galder 턴테이블 주각(Plinth)은 CNC로 가공시켜 다이 캐스트 알루미늄(Die cast aluminium)의 하나의 단단한 조각으로 만들어졌다.
파우더 코팅 마감이 있는 두 부분 모두. 주각은 3개의 조절 가능한 Feet에 서있는 10mm 알루미늄 바닥 플레이트로 단단히 조여 있다. Feet는 알루미늄과 세라믹 볼 구조이며 삼각형으로 구성된 3개의 상부 및 작은 세라믹 볼은 하나의 더 큰 낮은 세라믹 볼 위에 서 있다. Feet 위치에 상관없이, 3 상부 세라믹 공은 항상 낮은 세라믹 공에 완벽한 접촉을 해야 한다.

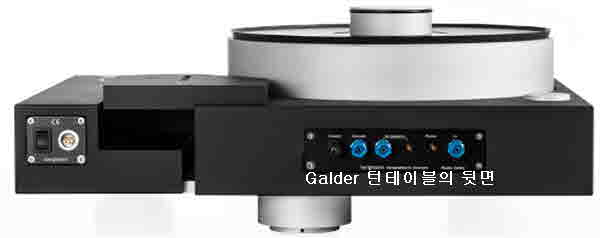

모터 베이스는 알루미늄 바닥 플레이트에 서 있지만 분리되어 있으며 Feet위치에 관계없이 항상 주각과 정렬된다. Plinth의 뒷면에는 후면 패널이 장착되어 있다. 접지, 공기 입력, 진공 입력, 공기 베어링 토니름의 출력, 플래터 및 토니즘용 공기 조정 밸브로 구성되어 있다.
모델 Galder 턴테이블의 모터베이스에는 DC 타초 모터((Tacho motor))가 장착되어 있다. 타초와 고정밀 모터(Tacho motor)컨트롤 전자간의 통신은 플래터를 매우 정확한 속도로 유지하게 해준다. 즉 0.0027% 속도 변동을 측정했다.
모터 제어 전자용 전원 공급 장치는 공기 공급 상자에 내장되어 있으며, 인터커넥트에서 멀리 떨어져 있는 고전압을 유지하는 섬세한 신호 전송. 연결은 LEMO 커넥터가 있는 5미터 차폐 케이블로 연결된다.
공기 공급은 모터베이스에서 원격 제어되며 33⅓ 또는 45rpm을 누르면 먼저 공기 공급이 "ON"으로 이동하고 두 번째 프레스는 플래터가 회전하기 시작한다. 선택한 속도를 "OFF"로 전환할 때 공기 공급은 2분후에 자동으로 "OFF"된다. 매우 사용자 친화적이고 편리한 방식이다.
공기 공급은 이 플레이어의 가장 큰 관심의 대상이었다. 목표는 청취 실에 배치할 수 있는 조용한 공기 공급을 설계하고 균일하고 깨끗하고 건조한 공기 흐름을 제공하는 것이다. 펌프는 오일이 없고 긴 수명 단위로 유지 보수가 필요하지 않다.
교체 가능한 필터로 되고 먼지 필터로 쉽게 세척하고 교체할 수 있으며 공기 공급에는 필터가 장착되어 있어 먼지 입자가 시스템에 유입되는 것을 방지하며 이 필터는 필요한 경우 교체할 수 있다.
(Airsupply: Silent, clean, dry and smooth airflow. Replaceable filter. Easy accessible dust filter, for easy cleaning and replacement.)
레코드를 평평하게 하고 레코드가 레코드 매트/플래터에 좋은 접촉을 한다는 것을 보호하는 방법은 다릅니다. 레코드 레이블을 덮는 클램프는 레코드의 중심만 완벽하게 평평하게 유지됩니다.
외부 식감에 금속 링은 레코드의 외부 부분만 평평하게 유지한다. 레코드를 완전히 평평하게 하는 유일한 방법은 레코드와 매트/플래터 사이의 진공 상태를 얻는 것이다. Bergmann Audio가 발명한 진공 홀드는 사용자 친화적인 시스템이다. \
공기 공급 상자에 있는 진공 펌프는 레코드를 변경할 때 "OFF"를 끌 필요가 없다. 사용자는 단순히 중앙 스핀들(spindle)을 덮고 있는 진공 클램프를 제거하고 진공이 해제되고 플래터가 여전히 회전하는 동안 레코드를 쉽게 변경할 수 있다.
레코드를 변경한 후 진공 클램프를 다시 배치하고 진공 홀드다운 시스템에 의해 레코드가 자동으로 평평해지게 된다.
설계방식: 에어 베어링 디자인의 아날로그 비닐 레코드플레이어
진공 홀드다운 또는 클램프.
회전속도: 33⅓ & 45 rpm
플래터중량: 11.8kg.
Feet: 조정 가능한 Feet. 알루미늄/세라볼 구조
모터베이스: 고정밀 피드백 제어 시스템을 갖춘 타초 모터(Tacho motor)
크기(WHD): 480 x 190 x 365mm
중량: 38.0kg.
연락처: info@bergmannaudio.com

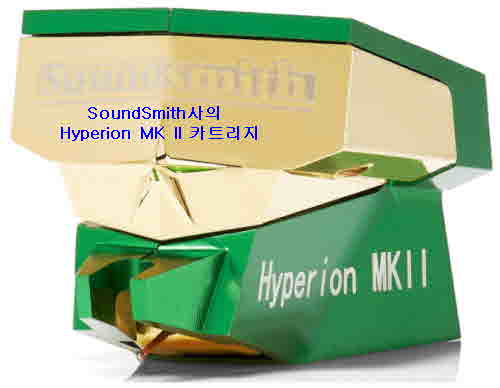

미국 뉴욕 Peekskill에 본사를 두고 있는 Soundsmith사가 최근에 개발 판매하고 있는 모델
Hyperion MKII 카트리지. 동사는 뉴욕시에서 북쪽으로 약 1시간 떨어진 특수 오디오 제조업체로 1972년도에 뉴욕에서 설립되었다.
40년간 뉴욕 웨스트 체스터 카운티에(Westchester County, New York)위치해 있으면서 아날로그 비닐 레코드플레이어용 카트리지와 클리너 등 각종 액세서리 제품들을 개발 소개하고 있다.
특히 동사는 오래전부터 Audio Research, Revox, Bang & Olufsen, Halcro, DartZeel, Jeff Rowland 그리고 McIntosh사 제품 보증 수리를 맡고 있다. 동사가 2018년도 포노용 카트리지는 여러 종류가 있다.
모델 Hyperion MKII 카트리지는 무빙 아이언(Moving Iron) 방식으로 Fixed Coil 듀얼 코일 모노로 구성해 만든 카트리지로 출력 전압 0.4mV로 설계되어 있다. 비교적 오디오 파일들에게 인기 있는 무빙 아이언 카트리지이다.
무빙 마그네트(MM)와 무빙 코일(MC)형과는 또 다른 매료적인 아날로그 음질을 듣게 해준 무빙 아이언(MI)카트리지로 기존의 방식과는 색다른 질감의 비닐 음반의 소리를 들을 수가 있다.
설계방식: Fixed Coil-무빙 아이언-듀얼 코일 모노 방식
재생주파수대역: 20-20,000Hz(±1.0dB)
채널분리도:>36dB(1000Hz)
>34dB (LT version)
채널분리도:>25dB(50-15,000Hz)
Channel Difference:<0.5dB
<1.0dB(모노버젼)
출력전압:>0.40 mV(5cm/sec)
DC저항: 10Ω((DCR)
바늘형: Contact Line O.C. Contact Line
출력: 저 출력(Low)
출력전압:0.4 mV
마운트: Standard ½”
바늘: Nude, 0.10mm square
Radius of Curvature:Contact Line or Optimized Contact Line
캔딜 레버: Hand formed/treated selected Cactus "Spine"
추천트레킹포즈: 1.8-2.2g
Effective Tip Mass:0.30mg
컴프리언스: 12μm/mN vertical,
7μm/mN horizontal
10μm/mN (LT version)
채널당코일인덕턴스 : 2.75mH
제안된프리앰프게인 : 58-64dB
중량: 12.2g
연락처: 914 382 3584(미국)

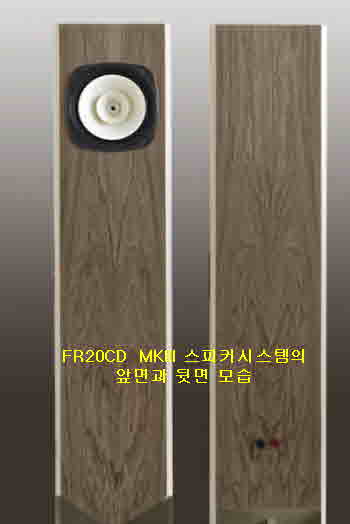

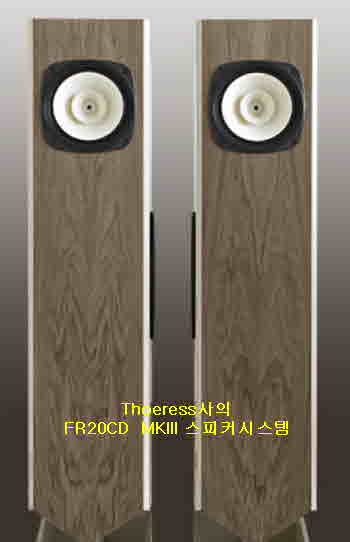

독일 Aachen에 위치해 있는 오디오 제조 메이커인 Thöress가 최근에 개발 판매하고 있는 스피커시스템. 모델 FR20CD MKIII시스템은 풀 레인지 포인 소스(full-range point source)설계시스템.

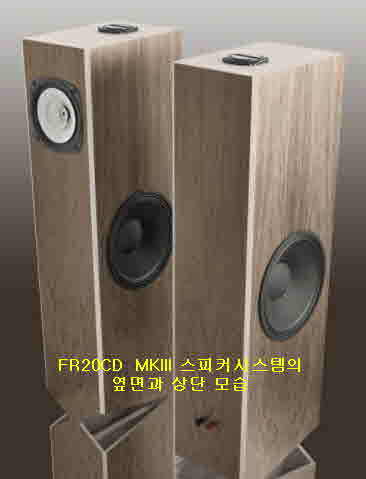

사진에서 보여 주고 있듯이 전면 판넬에 8"구경의 풀 레인지 드라이버를 그리고 인클로저 측면에는 12“구경의 저음용 우퍼를 부착시켜 만든 마루형시스템이다. 동사의 제품 설명에 의하면 역동성과 밸런스 사운드를 겸비한 적당한 크기의 스피커시스템이다.
특히 캐비닛 내에서 안정적이고 간편한 베이스 재생이 가능하게 설계된 시스템으로 몇 가지 독특한 디자인을 보게 되면 인클로저 내부의 튜닝된 TQWT(tapered quarter-wavelength tube)기능이다.
즉 테이퍼 쿼터 파장 튜브에 의해 로드되어 전체 스피커시스템 왜곡을 감소시켜 전체 콘 진동을 줄이고 강력한 배스를 억제하게 한 방식이다. 인클로저 내부 사운드 분산을 보장할 뿐만 아니라 고급 모니터의 반응과 확실히 동등한 풀 레인지 드라이버의 놀랍도록 평평한 온축 응답을 제공한다는 점이다.
(A single front-mounted high-grade 8″ full-range driver connected in series with a 12-inch bass transducervmounted in the side of the cabinet are loaded by the same carefully tuned tapered quarter-wavelength tube (TQWT), which provides a resistive load to the speaker cones throughout the low-frequency band, thereby reducing overall cone excursion (and thus speaker distortion) and ensuring controlled, powerful and deep bass reproduction. As a result both drivers operate at full-range.
The flat response of the full-range unit is achieved solely by the impedance rise of the bass transducer without the help of additional correction or crossover networks. In this sense the speaker can be referred to as a true full-range point source reproducer.)
풀 레인지 라우드 스피커 개념과 전혀 공통적이지 않은 이러한 기능을 고려하여 포인트 소스 원칙에서 전체 이점을 얻을 수 있다는 것이다. 따라서 소형 디자인의 스피커시스템으로도 충분하게 풍부한 저음을 듣게 해준다는 설명이다.
캐비닛 측면에 장착된 12“ 베이스 트랜스듀서와 연재된 단일 전면 장착 고급 8” 풀 레인지 드라이버는 저주파수 대역 전반에 걸쳐 스피커 콘에 저항 하중을 제공하는 동일한 풀 레인지 포인트 소스 재생산 이라고 할 수 있다.
설계방식:2웨이 2유닛 구성 풀 레인지 마루형
사용유닛: 8“ 풀 레인지
저음용 12“
출력음압레벨:96dB
출력음압레벨:96dB
크기(WHD: 260 x 1080 x 390mm
연락처: Tel & Fax +49 (0)241 4091368
