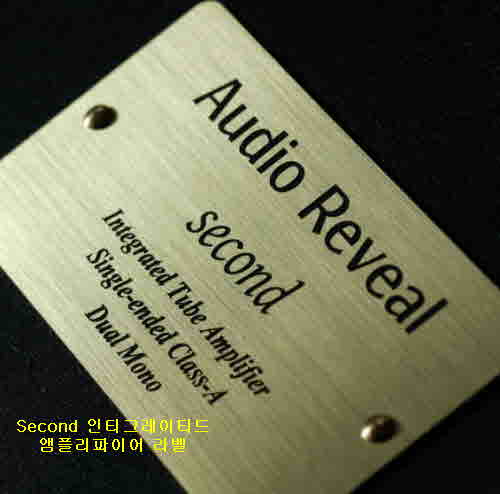

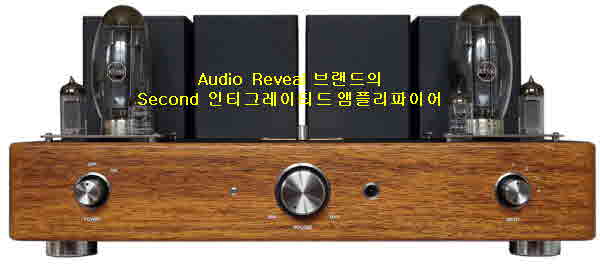

폴란드 바르샤바(Warsaw)에 위치해 있는 모 회사 Altronik의 로컬 브랜드로 소개하고 있는 Audio Reveal 제품은 진공관 소자 탑재형 인티그레이티드형 앰플리파이어 모델 second시스템이다.
싱글 엔디드(Single-ended) Class-A 증폭 방식의 듀얼 모노 구성(Dual Mono)시스템으로 채널 당 실효 출력 20와트를 낼 수 있게 되어 있다. Audio Reveal 브랜드 소유주인 Michał Posiewka는 1989년부터 경보 및 액세스 제어 시스템을 전문으로 하는 전자 디자이너이자 약 20년 정도 오디오 애호가이다.
Audio Reveal 브랜드로 첫 번째 제품은 모델 Reveal First였으며 이 제품은 현재에 와서도
판매되고 있으며 모델 Second시스템은 사진에서 보여 주고 있듯이 산뜻한 외형 디자인을 갖추고 있는 인티그레이티드형 앰플리파이어시스템이다.
동사는 2016년에 그는 첫 번째 앰플리파이어 설계를 시작했으며 이때 Audio Reveal 브랜드가 공식적으로 등록된 반면 초기 프로토 타입에는 진공관 EL34를 탑재해 설계된 시스템을 소개한바 있었다.
(Single-Ended Dual Mono circuit produces true tube sound, also positively influencing amplifier parameters. Using two tubes (12AX7 and 12BH7) in the preamplifier section gives more precision in the sound.
Beam power tetrode KT150 working in the SE circuit allows to obtain 20W RMS output power. The amplifier is equipped with an initial warm-up system, which extends tubes lifetime.
Front panel made from solid exotic wood and steel knobs givestylish and elegant look.Anti-vibration aluminum feet provide stability and eliminate resonance.
An additional feature is an NFB (Negative Feedback) switch, which allows you to adjust the sound to your preferences.

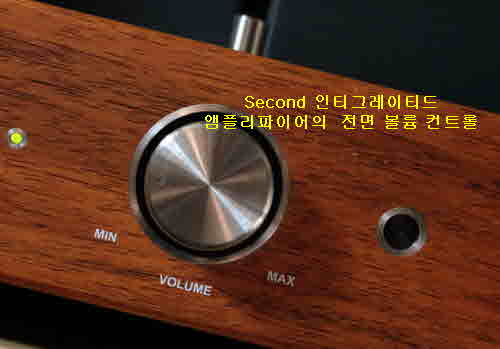

You can adjust the volume level using a remote control.Its design refers to the amplifier's appearance.)
동사의 설명에 의하면 완성된 제품은 2년간의 R&D와 충분한 현장 테스트 기간을 갖았으며 이 제품이 현재도 동사가 판매하고 있는 모델 Audio Reveal First 인티그레이티드형 앰플리파이어시스템이다.
Michał Posiewka는 과거 트랜지스터에서 진공관으로 전환했으며 자신 만의 것을 설계하려는 그의 기술과 의지가 마침내 시작 된 것이다. 2016년에 그는 첫 번째 앰플리파이어 프로토 타입 작업을 시작했다.
이때 Audio Reveal 브랜드가 공식적으로 등록 되었고 초기 프로토 타입에는 EL34 진공관이 포함되었지만 더 많은 힘을 찾기 위해 Michał은 순수한 싱글 엔디드 방식으로 KT88 진공관을 선택했다.

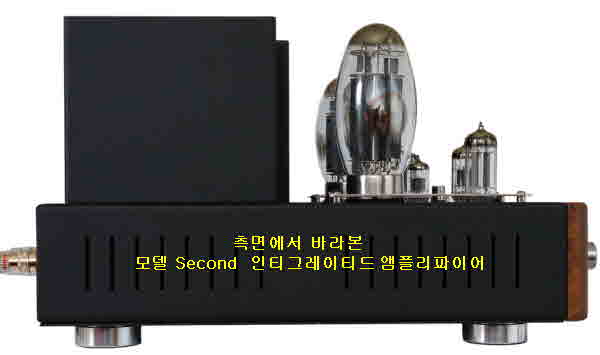

동사가 개발한 Model second 인티그레이티드형 앰플리파이어시스템은 출력관 KT150관 2개를 비롯해 드라이버관은 12AX7 (ECC83)관 2개 그리고 12BH7관 2개 등을 사용 설계되어 있다.

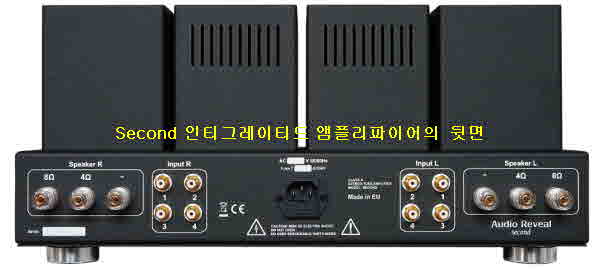

시스템의 입력단은 싱글 엔디드(RCA) 4계통이며 사용하기 편리한 원격 기능 장치인 Audio Reveal RM-1이 따라온다.
.
설계방식: Single-ended Class-A 듀얼 모노 진공관 인티그레이티드형
출력: 20W+20W(8Ω)
재생주파수대역: 20Hz–25kHz(±0.6dB/1W)
사용진공관: 12AX7관(ECC83) 2개
12BH7관 2개.
출력관 KT150 2개
입력임피던스: 50KΩ
스타트업 타임(Start-up Time): 60초
스피커임피던스: 4–8Ω
소비전력: 240W
퓨즈: T3.15A/250V(Slow)
크기(WHD): 476 x 220 x 410mm
중량: 33.1Kg
연락처:info@audioreveal.com

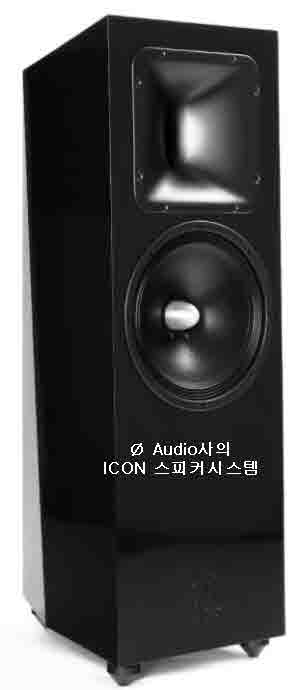

노르웨이에서 설계해 수 가공 공정으로 만들어진 새로운 혼 디자인의 마루형 스피커시스템인 모델 Icon시스템. 이 제품을 처음 제작해 출시한 Ø Audio사는 단순히 음악을 즐기고 나머지는 잊고 싶은 단순한 생각으로 만들어진 제품이라는 설명이 재미있다.
동사는 초기부터 한조의 고품질 스피커시스템을 찾고 있었지만 쉽게 마음에 드는 제품을 찾지 못하고 스스로 만들기로 결정했다. Ø Audio사는 모델 Icon시스템을 몇 년 동안 많은 테스트와 측정을 통해 이 모델을 동사 첫 번째 스피커시스템으로 채택했다는 설명이다.
다시 말해 동사의 첫 번째 스피커 모델이 Icon시스템으로 이 스피커시스템 모델의 주요 목표는 정확하고 개방적이며 질감의 음악을 표현할 수 있도록 하는 것이었다. 음악을 들을 때 동사의 주요 목표는 스피커시스템, 앰플리파이어, 소스 또는 설정의 다른 부분에 대해 생각하지 않고 음악을 들을 수 있는 것이다.
2웨이 2 유닛 구성 방식으로 사용 드라이버를 보게 되면 고음용 트위터에는 코팅 티타늄 진동판에 3"보이스 코일로 제작 한 것이며 중저음용 드라이버는 12“(Lambda 모터 포함)구경을 사용하고 있다.
고효율-간편한 2웨이 2유닛 구성 드라이버 구성 모델로 저 출력 진공관 앰플리파이어에서도 쉽게 구동 할 수 있는 고효율 스피커시스템이다. 설정 및 공간 크기에 따라 약 8와트의 출력의 앰플리파이어와 함께 사용하는 것이 좋다
비대칭 디자인
Icon시스템은 평행한 벽이 없는 독특한 비대칭 디자인을 가지고 있다. 이것은 매우 작은 공명을 제공하고 캐비닛 내부의 음파 반사 문제를 줄여준다는 설명이다. 최고의 구성 요소를 갖추고 있는 Ø Audio사의 최고급 구성 요소만 사용 제작했다고 한다.
Acoustic Elegance의 맞춤형 디자인 저음용 우퍼, 이탈리아산 압축 드라이버, Duelund사 및 Jantzen사의 크로스오버(Crossover) 구성 요소 및 폴란드에서 수작업으로 제작된 인클로저를 사용하고 있다.
제어된 지향성
모델 Icon 스피커시스템은 통제된 지향성을 가지고 있다! 혼은 수평 방향이 60도이며 다른 많은 고음질 스피커시스템보다 약간 더 좁게 되어 있다. 이로 인해 측벽의 반사가 줄어들어 대부분의 상황에서 더 정확하고 정확한 사운드 스테이지가 만들어 진다.
시스템의 외형 컬러는 월넛 피아노(Walnut Piano)를 비롯해 월넛 매트(Walnut Matt), 블랙 고광택(Black High Gloss)그리고 백색 고광택(White High Gloss)이며 특별한 색상을 원할 때는 RAL 색상 차트의 모든 색상을 주문할 수 있다(무광 및 고광택).
설계방식: 2웨이 2유닛 구성 혼 디자인 마루형
사용유닛: 고음용 트위터 코팅 티타늄 다이어프램 (3"보이스 코일)
저음용 우퍼 12“
재생주파수대역: 27Hz-20KHz
출력음압레벨: 93dB
임피던스: 8Ω (100Hz에서 최소 8Ω)
권장앰프출력:15-500w
크기(WHD): 360 x 1000 x 500mm
중량: 54kg(한조)
연락처: 연락처:+47 90 95 38 01
미국 CA주 Berkeley에 위치해 있는 Sumiko사가 개발한 모델 Pearwood Celebration II MC형 카트리지. 거의 반세기 동안 무빙 코일형 카트리지를 소개하고 있는 동사는 MC 카트리지 경험을 갖고 있는 픽업 성능을 최적화하는 방법을 알고 있다.
저명한 오디오 디자이너 David Fletcher가 1972년에 설립한 이래, 미국에 본사를 둔 Sumiko Corporation은 일본에 있는 생산 시설에서 세계에서 가장 바람직한 픽업을 만들어 왔다.
또한 북미에서 오디오 장비의 주요 에이전트 중 하나가 되었을 뿐만 아니라 최근 유통 업체 Henley Audio에 의해 영국에서의 입지가 강화되었다. 현재 카트리지 범위는 저렴한 이동 자석 및 이동 코일 설계를 포함하는 미드 레인지 Oyster 시리즈와 고급 레퍼런스 시리즈의 두 가지 계층으로 구성된다.
후자 안에는 송 버드(£899)부터 최고 가격대의 Palo Santos Presentation(£4999)에 이르기까지 다양한 6가지 모델이 있으며 로즈 우드 바디와 라인 접촉 스타일러스가 있다. £3199 가격대의 Pearwood Celebration II MC형 카트리지는 두 번째로 Palo 플래그십과 많은 기능을 공유하며 Sumiko는 궁극적인 제품이다.

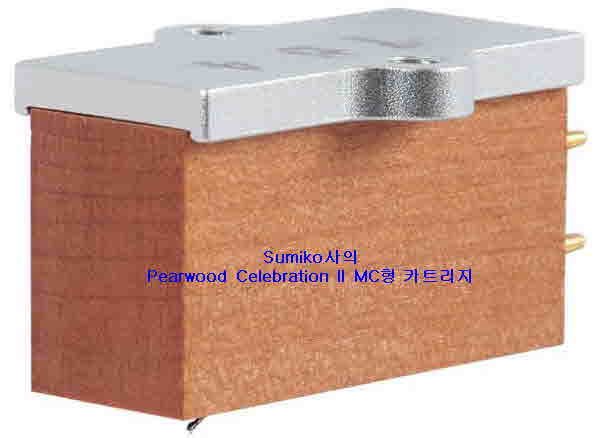

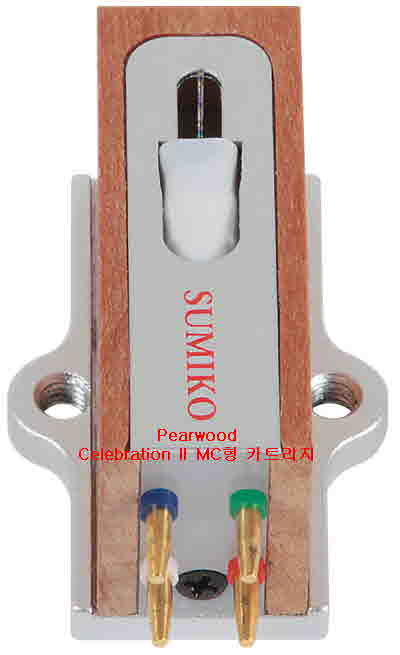

모델 Pearwood Celebration II 카트리지는 본체는 모델 이름에서 알 수 있듯이 목재로 만들어 졌을 뿐만 아니라 제공되는 캐스도 있다. Pearwood는 대부분의 배나무가 과일을 위해 재배되기 때문에 값 비싼 목재이다.
캔틸레버는 초저 질량 Ogura Jewel Company P9 솔리드 다이아몬드 타원형 스타일러스를 지지하는 세련된 장립 붕소 막대이다. Sumiko사는 이러한 더 이국적인 프로파일이 매우 정밀한 톤암 정렬이 필요하다고 믿기 때문에 타원형 프로파일이 라인 접촉 또는 Shibata 유형보다 우선적으로 선택했다.
(The cantilever is a refined long-grain boron rod supporting an ultra-low-mass Ogura Jewel Company P9 solid-diamond elliptical stylus. An elliptical profile was chosen in preference to a line-contact or Shibata type because Sumiko believes those more exotic profiles require very precise tonearm alignment)
모델 Pearwood Celebration II 카트리지는 이미 영국 오디오 전문 잡지인 HiFi-News지에서 Outstanding Product Award를 수상했다. 아름다운 상자를 열고 사랑스럽게 쓰인 매뉴얼을 보는 순간부터 특별한 카트리지라는 것을 알게 해준다.
특히 그로브를 쉽게 추적하고 놀라운 진실성으로 음악을 재생하는데 음악의 기본 구성 요소 인 음색, 질감 및 다이내믹을 재생하는데 탁월한 능력을 갖추고 있는 한마디로 하이엔드용 이라고 하겠다.
설계방식: 무빙 코일형 카트리지
입력감도/ 밸런스(re.5cm/sec):515µV/0.4dB
컴프리언스(수직/측면/Compliance (vertical/lateral):9cu/10cu
수직추적각도(Vertical tracking angle):26도
L/R 추적능력(Tracking ability):>80μm/80μm
L/R 디스토션(Distortion/–8dB, 20Hz-20kHz):0.65–25%/0.25–21%
L/R재생주파수대역(20Hz-20kHz): +1.5-–2.9dB/ +2.6-–0.4dB
스테레오분리도(1kHz/20kHz):28dB/22dB
권장트레킹포즈: 19-22mN(20mN)
중량: 7g
판매가격: £3199
연락처: +1 510 843-4500

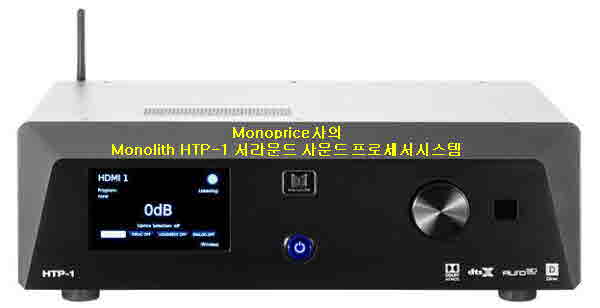

미국 캘리포니아 주 Rancho Cucamonga에 위치해 있는 Monoprice사가 최근에 개발 소개하고 있는 모델 HTP-1 서라운드 사운드 프로세서시스템. 16채널 디자인은 Dolby Atmos, DTS:X 및 Auro-3D를 포함한 최신 서라운드 형식을 지원하는 새로운 Dirac Live Bass Control 서브 우퍼 통합 및 이퀄라이제이션과 함께 Dirac Live 룸 보정 기능을 제공하고 있다.
모델 Monolith HTP-1 프로세서시스템은 는 Roon 테스트를 거쳤으며 완전히 소프트웨어 및 하드웨어 업그레이드가 가능하게 설계되어 있는 최신 버전이다. 질감의 알루미늄 전면 플레이트는 항상 켜짐으로 설정하거나, 다른 수준으로 어둡게 하거나, 완전히 끌 수 있는 터치 제어 디스플레이를 갖추고 있다.
시스템의 모든 전면 패널 작동 및 설정 기능은 HTP-1의 IP 주소로 이동하여 노트북이나 태블릿의 웹 브라우저에서 액세스 할 수도 있다. 대부분의 제품들은 화면 디스플레이를 사용하지만, 화면에서 일어나는 일을 중단하지 않고 즉시 변경할 수 있는 IP 제어기능을 갖추고 있다.
모델 HTP-1시스템의 리모컨은 매우 기본적이며 서라운드 모드 및 사전 설정에 대한 선택 버튼과 함께 설정 메뉴를 탐색하는 대신 일반적으로 직접 제어 할 수 있는 다른 많은 기능을 갖추고 있다.

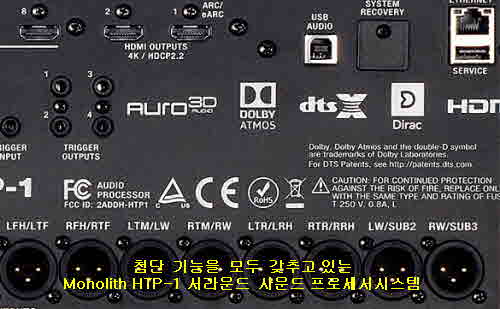

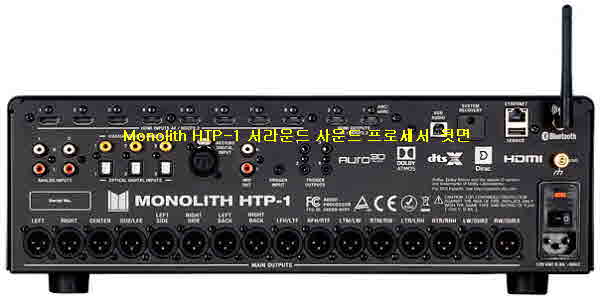

후면 패널 연결에는 8개의 HDMI 2.0b 입력과 2개의 전체 대역폭 HDMI 출력이 포함되어 있으며 전환이 빠르고 HTP-1시스템은 비디오 신호를 변조하지 않고 Dolby Vision 및 Hybrid Log Gamma HDR을 통해 최대 4K/60Hz 신호에 대한 패스 스루를 제공한다.
다중 채널 아날로그 입력은 없지만 한조의 스테레오 아날로그 RCA 입력이 AES/EBU와 함께 제공되며 각 동축 및 광학 디지털 입력 3계통이 준비되어 있다. USB type-B 오디오 입력도 있지만 리뷰 장치에서는 활성화되지 않았다.
(Monoprice는 USB 오디오 입력 지원이 이 문서를 읽을 때 사용할 수 있는 소프트웨어 업데이트의 일부가 될 것이라고 말한다.) 모델 HTP-1시스템의 후면 패널에는 추가로 이더넷 포트, Wi-Fi 안테나 및 트리거 입력이 있다.
오디오 출력의 경우 모델 HTP-1시스템은 모든 16개 채널과 단일 세트의 스테레오 RCA 잭에 대해 밸런스드(XLR) 연결시 사용한다. 16채널 프로세싱(processing)과 출력 단을 갖추고 있으며 Dolby Atmos, DTS:X, Auro-3D support, 그리고 베이스 컨트롤 서브 integration(Bass Control sub integration)기능들을 갖추고 있는 Dirac Live시스템이다. 참고로 시스템의 연상 입력 단은 HDMI 2.0B 8계통이며 오디오 입력단은 동축 디지털 3계통과 광디지털 3계통 그리고 스테레오 아날로그 RCA 2계통이다. 영상 출력단은 HDMI 2.0((2, 1 w/eARC)이며 오디오 출력단은 스테레오 아날로그 밸런스드(XLR ) 16계통 스테레오 아날로그(RCA) 등이다.
추가로는 USB B형 이더넷, 12V 트리거(4출력, 1입력), Bluetooth, Roon 엔드 포인트 등이 준비되어 있다.
설계방식: 16채널 Dolby Atmos, DTS:X 및 Auro-3D 서라운드 프로세서시스템 자동 Set Up/Room EQ: Dirac Live시스템.
크기(WHD): 17.1 x 5.7 x 12
중량: 16 lbs
판매가격: $3,999
연락처: (877) 271-2592(미국)

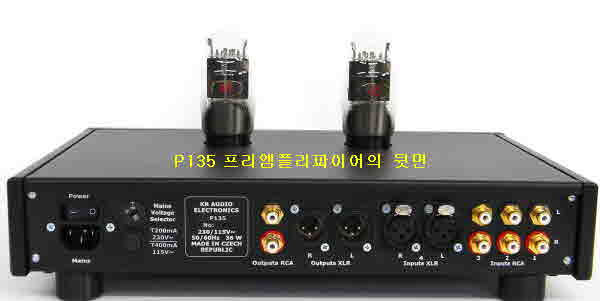

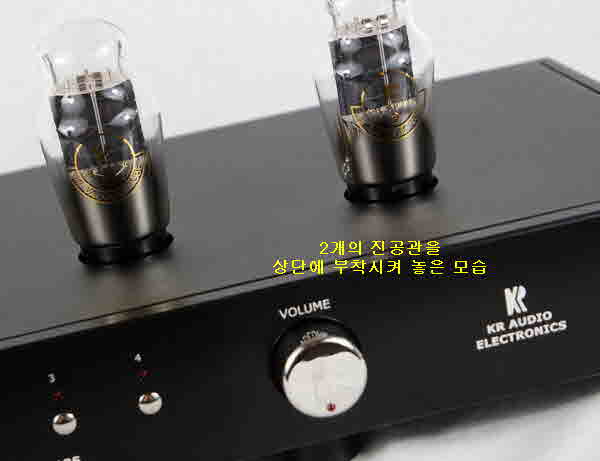

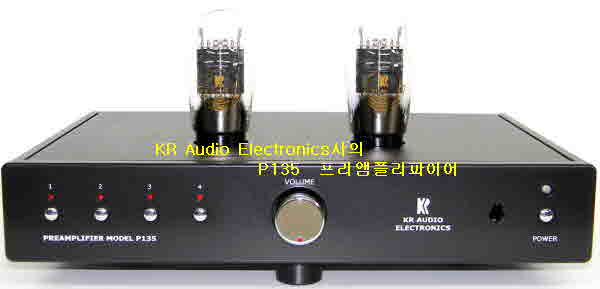

체코의 진공관 제조 메이커로 잘 알려진 KR Audio Electronics사가 개발 판매하고 있는 프리앰플리파이어시스템. 모델 P135제품은 사진에서 볼 수 있듯이 스림 라인 외형 디자인을 갖춘 스테레오 프리앰플리파이어.
모델 P135시스템은 기존의 P130프리앰플리파이어의 신 모델로 커스텀 제작의 수 가공 제작 제품이다. 고전적인 45 triode를 되살리는 것은 주변에 DHT 프리앰플리파이어 디자인을 선호하고 있는 많은 오디오 파일들의 관심이 있었기 때문이다.
소형의 프리앰플리파이어가 이처럼 관심을 끌게 한 원인은 KR Audio Electronics사가 그동안 KR 45 진공관에 대한 열정이 있었기 때문이 아닌가 한다. KR 45 진공관은 모든 클래식
45 triode에 대체 할 수 있는 것으로 알려져 있다.
다시 말해 동사의 설명에 의하면 클래식 진공관에는 없는 환상적인 FQ 범위 확장을 제공한다는 설명이다. 45 triode 소리를 완전히 이해하려면 직접 이 진공관을 들어봐야 한다는 것이다.
(The KR 45 tube is the best-known to us drop in replacement for any classic type 45 triode. It brings to the table fantastic FQ-range extension that classic tubes lack. Must be heard to be fully understood.)
오늘날 KR Audio사의 3극관 프리앰플리파이어는 4가지 방식이 출시된바 있다. 즉 S-E, 병렬(parallel S-E) 및 푸시 풀 펜 토드 기반 이었다. 이들 모두는 인티그레이티드 앰플리파이어로 추가로 사용할 수 있다.
모델 이름 끝에 약간의 "i"표시가 있고 리모컨도 포함된다. 순수 파워앰플리파이어로 제작 된 것은 분명히 별도의 프리앰플리파이어단에 의존하거나 자체 프리앰플리파이어단이 있는 소스에 연결되어야 하며 따라서 손실이 전혀 없다는 설명이다.
KR 자체 모델 P-150프리앰플리파이어의 최적화된 회로가 포함되어 있다. 이 회로는 단독으로 약 3,000 유로를 판매하며 그 자체로 명성을 얻은 봐 있다. 현재 제공되는 서비스에 대한 세부 정보는 각 제품 설명 옆에 있다.
(Today KR Audio offers four product ranges: Preamps, Triode amplifiers in S-E, parallel S-E and also Push-pull pentode-based. All of these are additionally available as an integrated amplifier, which gains them a little “i” indication at the end of the model’s name and remote-control is also then included.)
설계방식: 포노단 내장 Unity gain DHT pre-amplifier with phono stage(opt)
Triode 스테레오 프리앰플리파이어
출력대역폭: 10Hz-100kHz(-3dB)
출력임피던스: 2KΩ
입력감도: 0.75V RMS 47KΩ
출력진공관: KR 45 2개
크기(WHD): 365 x 85 x 260mm
중량: 약6.5kg
연락처:+420 281864217

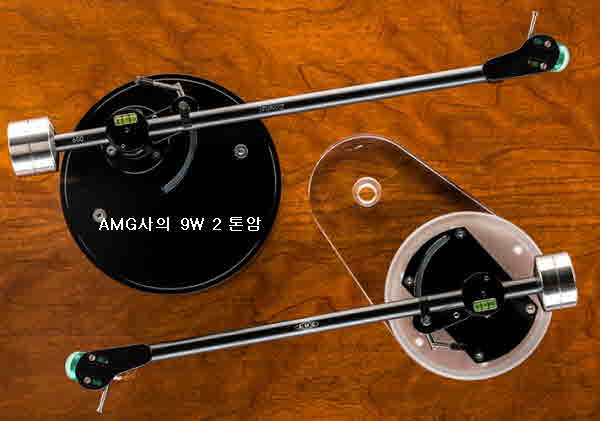

아날로그플레이어 제조 메이커로 독일 Munich 북쪽 Bavarian에 위치해 있는 AMG (Analog Manufaktur Germany)사가 개발한 아날로그플레이어용 톤암. 모델 9W2는 사진에서 보여 주고 있듯이 “I”자 디자인이다.

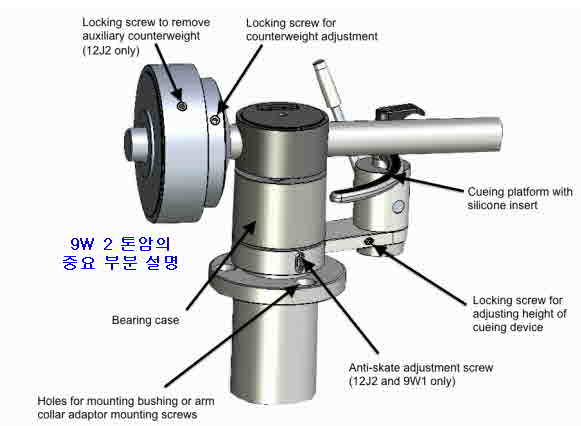

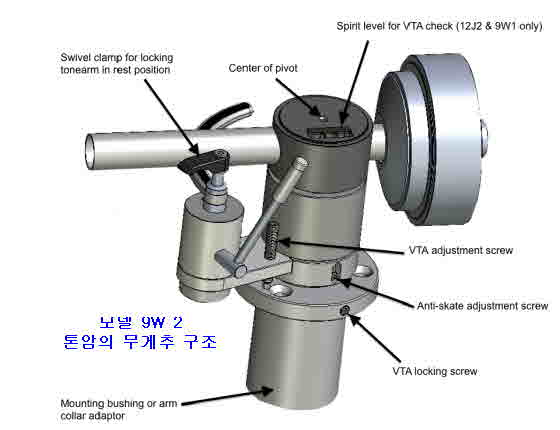

수상 경력에 빛나는 AMG 12J2 12” 톤암을 기반으로 하는 모델 9W2 9”톤암은 AMG의 특허 받은 이중 피벗 베어링의 스케일 버전을 사용하고 있다. 헬리콥터 로터에 사용되는 기술과 유사한 수직 베어링은 베어링 유격을 제거하면서 정밀한 방위각 조정이 가능한 2개의 강철 와이어를 사용하고 있다.
수평 축은 경화 공구강 샤프트로, 하부 니들 롤러 베어링과 상부 멀티 볼 베어링 어셈블리를 모두 사용하여 백 래시가 없는 핏으로 정밀하게 연마되었다. 항공기에 사용하는 등급 알루미늄 암 완드는 공명 제어를 위해 양극 산화 처리되어 있다.
모델 12J2와 동일한 9“ 톤암의 내부 배선은 다중 연선 고 순도 구리이며 자기 스케이트 방지 및 정밀 잠금 VTA 조정 기능이 있다. 축간 거리가 211mm 인 모델 9W2 톤암은 동사의 턴테이블 모델 Giro G9 턴테이블시스템의 일부이며 영국 Linn사의 모델 LP-12 턴테이블을 위한 이상적인 업그레이드 톤암이다.
모델 9W 1 버전은 Clear audio, Rega, Graham 및 SME를 포함하여 이 장착 형상을 사용하는 턴테이블에서 사용하기위한 222mm 피벗-스핀들 거리를 제공하고 있다. AMG사 특허 이중 피봇 베어링의 스케일 버전을 사용하고 있다.
헬리콥터 로터에 사용되는 기술과 유사한 0.5mm 두께의 "스프링 스틸 와이어" 2개를 사용하여 방위각을 조정할 수가 있다. 수평축은 공구강 니들 롤러 베어링으로 경화되며 항공기 등급 알루미늄 암(armwand)은 공진 제어를 위해 양극 산화 처리되어 있다.
모델 12J2와 동일하게 새롭게 선보이는 9" 톤암으로 내부 배선은 고 순도 구리선으로 되어 있다. 항공기 등급의 알루미늄 재질을 사용했으며 공진 제어를 위해 양극 산화 처리시켜 놓았다.
새로운 톤암의 내부 배선은 여러 가닥의 고순도 구리를 사용하고 있고 VTA 조정 잠금 자기 안티 스케이트 기능과 정밀도를 갖추고 있는 톤암이다.(magnetic anti-skate and precision locking VTA adjustment)
211mm의 스핀들 피벗으로 되어 있으며 디자인이 다른 턴테이블을 사용할 때 트윈 암 보드로 AMG Viella에 12 톤암도 부착시켜 줄 수가 있다. 영국 Linn사의 LP-12 턴테이블에 부착시켜 사용 할 수 있게 설계되어 있다.
(Based on the award winning AMG 12J2 12” tonearm, the new 9” tonearm use a scaled version of the AMG Patented Dual-pivot bearing. The vertical bearing, similar to a technique used in helicopter rotors, utilises 2 steel wires that allow fine azimuth adjustment while eliminating bearing play.
The horizontal axle is hardened tool steel needle roller bearing. The aircraft grade aluminum armwand is anodized for resonance control. Identical to the 12J2, the new 9” tonearm’s internal wiring is multiple stranded high-purity copper, and features magnetic anti-skate and precision locking VTA adjustment.)
설계방식: I”자 디자인 톤암
유효장 : 229mm
베어링: 듀얼 방식(특허)
피벗-스핀들길이(Pivot to Spindle Length) : 211mm
돌출부 : 18.1mm
오프셋각도(Offset Angle): 24.07degrees
유효질량(Effective Mass) : 9.1g
널 포인트(Null Points): 66mm(내부),120.9mm(외부)
판매가격: $4,700.00
연락처: 510.547.5006
