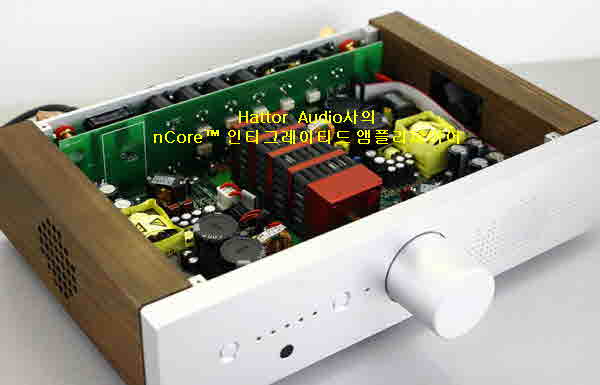

폴란드 Warsaw에 위치해 있는 오디오시스템 종합 제조 메이커인 Hattor Audio사가 개발 소개하고 있는 특허 인티그레이티드형 앰플리파이어시스템. 모델 nCore™시스템은 270와트 실효 출력을 낼 수 있게 설계된 신제품이다.
이 모델은 동사의 Hattor INT500W Hypex로부터 라이선스로 받은 최신 nCore ™ 증폭기 기술을 사용하여 거의 이상적인 증폭 방식으로 만든 인티그레이티드형 앰플리파이어시스템이다.
시스템의 설계 특징을 보게 되면 증폭 방법에서 측정 이하의 왜곡이나 매우 높은 댐핑 계수 및 모든 스피커시스템에서 무조건적인 안정성을 제공하게 설계된 점을 들 수 있다는 설명이 다.
(latest nCore™ amplifier technology licensed from Hypex to provide a nearly ideal amplifier with distortion below measurement, ultra-high damping factor, and unconditional stability with any speaker.
Tight, detailed sound with amazing control and transparency gets the best performance available.)
특히 놀라운 컨트롤과 투명성을 갖춘 단단하고 섬세한 사운드는 최고의 성능을 제공하게 만든 시스템으로 사용 저항에 따라 제품 판매 가격대가 다르게 소게되고 있어 주목 받고 있다.
기본적으로 Vishay사의 저항(Resistors)을 사용해 설계한 모델은 미화 $2,690,00이고 Takman사의 REX는 $2,990,00, Takman REY는 $3,090,00 그리고 Amtrans사의 것은 $3,490,00로 되어 있다.
시스템의 외형 색상은 실버(Silver)와 블랙(Black)2가지로 되어 있으며 사용하기 편리한 최첨단 64단(State of the art 64 stepped ladder type)원격 조정 리모트 컨트롤의 볼륨 조정은 64 스텝씩 컨트롤이 제공된다.

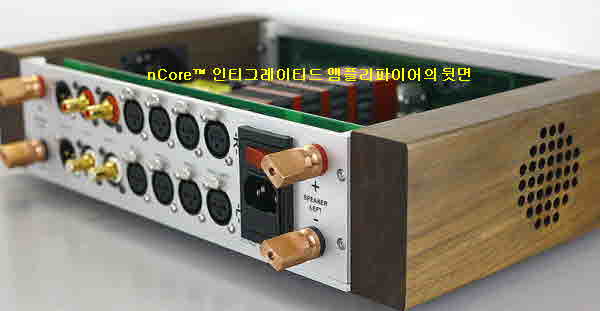

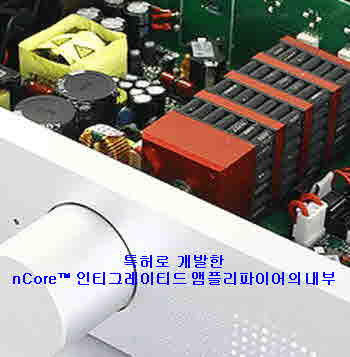

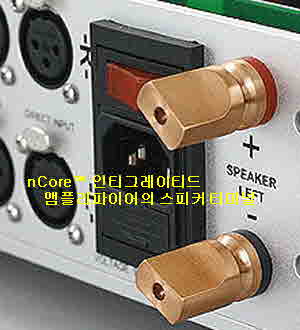

또한 시스템의 내부를 보게 되면 사진에서 보여 주고 있듯이 Hattor의 특허를 받은 순수 구리 바인딩 포스트 스피커 터미널(Hattor pattented pure copper speaker terminals)을 사용 하고 있다.
이외에도 Neutrik XLR 커넥터가 준비되어 있으며 모든 RCA 입력은 밸런스 신호로 변환될 수 있게 했다. 또한 안방극장 기능인 홈시어터 입력 단은 프리앰플리파이어 2개 추가로 파워 앰플리파이어를 연결하고 동일한 볼륨 컨트롤로 제어 할 수 있게 되어 있다.
시스템의 내부 배선은 은도금 동 와이어(Silvered copper wires)를 사용 설계되었으며 옵션에 따라 Dimmer LED 디스플레이어(display)기능 선택도 가능하다.
설계방식: Hypex 증폭 방식 인티그레이티드형 앰플리파이어
출력: 270와트(8Ω), 500와트(4Ω)
재생주파수대역:2Hz–50kHz(0/-3dB)
게인: 26dB
SN비:125 dB
THD, IMD): 0.001%
입력임피던스: 1MΩ
출력임피던스: 0.005Ω
크기(WHD): 370 x 90 x 290mm
연락처:0048 604 975 417(폴란드)

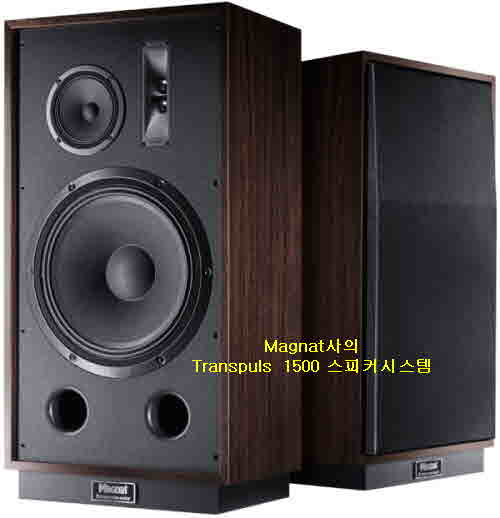

독일 Pulheim 지역에 위치해 있으면서 1973년에 설립 47년이란 역사를 자랑하는 오디오시스템 종합 제조 메이커인 Magnat Audio사가 개발 소개하고 있는 3웨이 4유닛 구성 위상 반전 설계 마루형 스피커시스템.

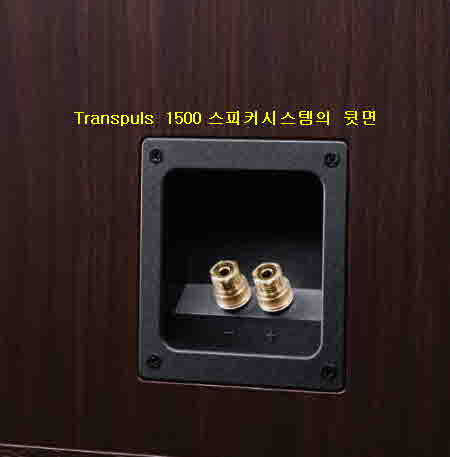

모델 Transpuls 1500시스템 동사가 개발한 1000시리즈의 탑 제품으로 사진에서 보여 주고 있듯이 3웨이 CRA(Controlled Reflex Alignment)위상 반전(bass reflex)설계 마루 형이다.
사용 드라이버를 보게 되면 혼형 1”구경 돔형 트위터(horn-dome tweeters) 2개와 6.5" 구경 미드 레인지 그리고 15"구경 저음용 우퍼로 구성되어 있다. 380mm 구경 저음용 우퍼와 중음용 미드 레인지 그리고 다이내믹 고음용 트위터를 부착시켜 제작한 레트로 스탠딩 스피커시스템이다.
대형 하우징의 최첨단 기술이 강력하고 생동감 넘치며 저음이 풍부한 사운드를 제공하게 만든 시스템이다. 25mm구경의 고음용 트위터는 패브릭 돔으로 이중 압축 트위터 혼으로 자연스러운 사운드 이미지와 뛰어난 다이내믹스 제공하게 설계되어 있다.
특히 고 효율의 강력한 미드 레인지 드라이버는 고유하게 제어되는 반사형 저음 하우징의 우퍼 덕분에 깊고 정확한 저음 재생을 할 수 있게 되어 있다. 또한 고품질의 짙은 목재 장식과 복고풍 디자인의 탈착씩 패브릭 커버를 갖춘 견고한 MDF 하우징 방식.
동사의 설명에 의하면 모델 Transpuls 1500시스템은 Klippel® 레이저 측정 시스템과 같은 최신 개발 도구로 개발되었다. 우퍼에는 최고급 15“ 구경을 사용하였고 설계 핵심은 크기를 타협하지 않았다.
그러나 저음과 다이내믹의 힘을 결정하는 것은 우퍼의 직경뿐만 아니라 완벽하게 작동하려면 내부 볼륨도 정확하게 정의하고 구현해야 한다는 생각으로 이에 합당한 크기로 제작한 것이다.
뛰어난 효율성과 매우 높은 최대 레벨을 위한 대형 Klippel® 최적화 스피커 드라이버를 사용해 제작한 시스템으로 2개의 25mm 이중 압축 트위터 혼(DC-Horn)으로 역동적이고 자연스러운 사운드 제공이 특징이다.
(Large, Klippel®-optimised speaker drivers for an excellent degree of efficiency and very high maximum level Double Compression tweeter horn (DC-Horn) with two 25 mm cloth domes for excellent dynamic and natural sound)
특수 디자인의 CRA(Controlled Reflex Alignment)베이스 캐비닛의 380mm 구경의 저음용 우퍼를 사용 가슴에 와 닫는 풍부한 저음 대역과 고효율을 위한 성능 최적화된 미드 레인지가 질감의 소리를 듣게 해준다.
특히 높은 수준의 복원력을 위해 위상 보정 기능이 있는 가파른 18dB 필터링 기능이 있는 트위터, 견고한 MDF 재질 캐비닛 그리고 고급스러운 짙은 목재 장식, 대조적인 검정색 배플 등 복고풍 디자인의 탈착씩 천 커버 등을 들 수가 있다.
다시 말해 최적의 안정성을 위한 견고한 MDF 풋 구조와 세련된 풀 메탈 로고 플레이트(Stylish full-metal logo plate)등 기존의 마루형 스피커시스템에서 얻을 수 없는 고음질의 다이내믹한 사운드 재생이 일품이다.
설계방식: 3웨이 4유닛 구성 위상 반전 마루형
사용유닛: 고음용 1” 혼 디자인 돔형 트위터 2개
중음용 6.5"
저음용 15" 우퍼
재생주파수대역: 16-35000Hz
파워헨드링: 250/500와트(RMS/Max)
임피던스: 4–8Ω
크로스오버주파수: 920Hz/4800Hz
추천앰프출력:30–500와트
출력음압레벨: 95dB((2.8V/1m)
크기(WHD): 514 x 1000 x 385mm,
중량: 37kg
연락처: +49 (0) 2234 807-0

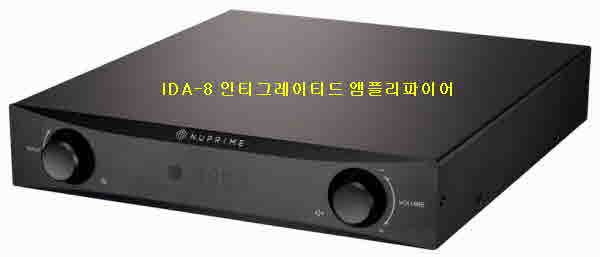

미국 캐리포니아주 Los Angeles에 위치해 있는 NuPrime사가 개발 소개하고 있는 클래스 A+D 하이브리드 증폭 방식의 인티그레이티드 앰플리파이어시스템. 모델 IDA-8시스템은 넓고 투명하며 역동적이고 고급스러운 질감의 사운드 스테이지를 갖추고 있는 소형 디자인 이다.
시스템의 실효 출력은 채널당 100와트로 클래스 A+D 하이브리드 증폭 기술로 측정 불가능한 소음 환경에서 클래스 A 증폭의 본질과 따뜻함, 클래스 D 기술의 효율성과 속도를 제공하고 있다.
모델 NuPrime IDA-8 인티그레이티드 앰플리파이어는 작고 멋지게 디자인된 홈 스테레오 구성 요소에서 무선 오디오의 편리함과 함께 USB PCM 384 및 DSD 256을 디코딩하는 초 저 잡음과 DA컨버터 기능 등을 내장하고 있는 시스템이다.
(NuPrime’s new Class A+D hybrid amplification technologies deliver the substance and warmth of Class A amplification and the efficiency and speed of Class D technology in a milieu of un-measurable noise.
The IDA-8’s spacious, transparent, dynamic and luxuriously textured soundstage has to be heard to be believed. The NuPrime IDA-8 consists of an ultra-low-noise integrated amplifier and digital-to-analog converter that decodes USB PCM 384 and DSD 256 with the convenience of wireless audio in a small, handsomely designed home stereo component.)
Ultra-Linear Class A Module설계로 오디오 파일 수준의 사운드를 구현해 준다. 특히 0.0015% 미만의 THD+N 및 프리앰플리파이어단의 S/N 비율 -130dB의 놀라운 결과를 갖추고 있다.
모델 NuPrime시스템의 SRC IC 칩은 지터 및 왜곡이 매우 낮은 FPGA 처리를 제공하며 무진동 절연 피트(특허출원중) 그리고 동축 및 광학 입력을 통해 DoP 형식을 디코딩 할 수 도 있다.
USB PCM 384 및 DSD256을 지원하는 최첨단 DA컨버터를 내장하고 있으며 아날로그 라인 출력(서브 출력으로 사용가능), 볼륨 제어, Bluetooth 동글(포함됨)또는 옵션 Wi-Fi 수신기(NuPrime Omnia WR-1 또는 D-Stream Primo HD)용 확장 포트 기능 등이다.
이것은 S/PDIF 신호와 5V 전원을 제공하는 독점 포트 방식이며 메모리 유지를 통한 완전한 마이크로프로세서 제어 기능이다. 또한 완벽한 시스템 유연성을 위한 4계통의 디지털 입력단과 1계통의 스테레오 입력단을 갖추고 있다.
이외에도 ASIO2.1 및 DoP 방식으로 DSD 네이티브 재생 지원이 가능하며 최저 노이즈 플로어를 위한 입력단의 초 저 잡음 J-FET, 99개의 정확한 0.5dB 단위로 볼륨 조절 스텝 기능이 있어 사용이 편리하게 되어 있다.
모든 볼륨 설정에서 신호 경로에 단일 저항기를 사용하여 볼륨 제어를 위한 고급 박막 스위치 저항 래더 네트워크를 갖추고 있고 입력 소스의 정확한 레벨 매칭을 위해 각 입력에서 개별적으로 조절 가능한 볼륨 기능이 있다.
Windows 전용 드라이버 소프트웨어, Mac용 표준 드라이버 소프트웨어, 비동기 전송 모드,대기 모드에서 매우 낮은 전력 소비 그리고 외형 컬러는 검정색 또는 은색 알루마이트 처리 된 알루미늄 마감으로 제공된다.

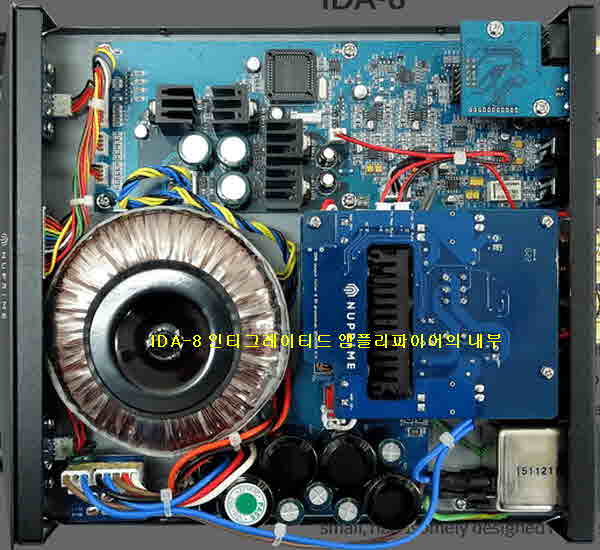

NuPrime사의 ULCAM 회로에서 개별 구성 요소를 활용하여 신호를 미세 조정하여 노이즈를 줄일 수 있으며 최대 전력을 제공해준다. NuPrime사의 앰플리파이어 회로는 자체 발진 회로를 사용하여 기존 클래스 D 설계를 개선하여 제작되었다.
펄스 폭 변조. 앰플리파이어는 콤팩트디스크의 주파수를 훨씬 뛰어 넘는 600khz의 주파수로 전환되며 44.1khz 샘플링 속도. 대부분의 클래스 D앰플리파이어는 300khz 이하로 전환된다.
또한 NuPrime의 SRC IC칩은 매우 낮은 지터 및 왜곡률을 위한 FPGA 처리를 제공하며 앙상블을 완성하는 것은 NuPrime사의 고주파 노이즈를 줄이고 고효율 토로이달 트랜스포머를 갖춘 새로운 선형 전원 공급 장치로 되어 있다. 사용하기 편리한 리모트 컨트롤이 따라온다.
설계방식: 클래스 A+D 하이브리드 증폭
Ultra Low Noise Class A+D Integrated
Amplifier with DAC and Wireless Port
출력: 100와트+100와트(8Ω)
재생주파수대역:10Hz-50kHz
Bluetooth 샘플링레이트:48kHz
Bit Resolution: 16-32비트
USB샘플링레이트: Â 44.1Khz, 48Khz, 88.2Khz, 96Khz, 176.4Khz,
192Khz, 352.8Khz, 384Khz and DSD 2.8MHz, 5.6MHz, 11.2MHz
S/PDIF샘플링레이트:44.1Khz, 48Khz, 88.2Khz, 96, 176.4Khz, 192Khz,
384Khz(동축)
전원부: AC 전원(90VAC~130VAC, 210VAC~ 250VAC/전원 선택 스위치)
AC 퓨즈: Slow-blow, 3A, 250VA
크기(WHD): 235 x 55 x 281mm
중량: 4.3Kg
판매가격: 1,095.00
참고: 입력단(Inputs)
1 x USB PCM / DSD Digital (PCM up to 384kHz & DSD up to DSD256)
1 x Coaxial Digital S/PDIF (PCM up to 192K supporting DoP format DSD64)
1 x Optical Digital S/PDIF (PCM up to 192K supporting DoP format DSD64)
1 x Bluetooth (included) or WiFi receiver device (optiona)
1 x Analog Stereo RCA (analog input will be digitized)

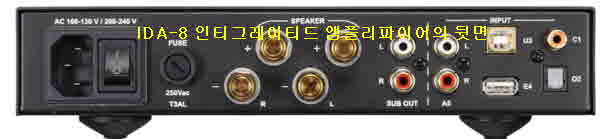

출력단(Outputs)
1 x pair of stereo speaker (binding posts) output
1 x pair of stereo RCA (2V*), variable (volume controlled)output, full range
연락처:+1-310-446-0138
Pre Sales Consultant : John Casler

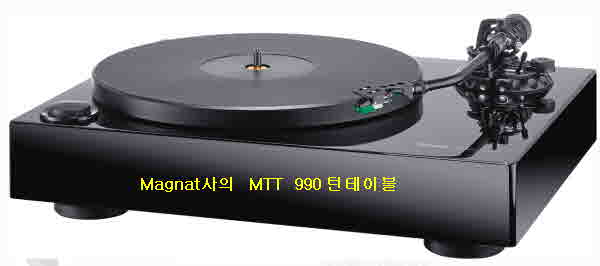

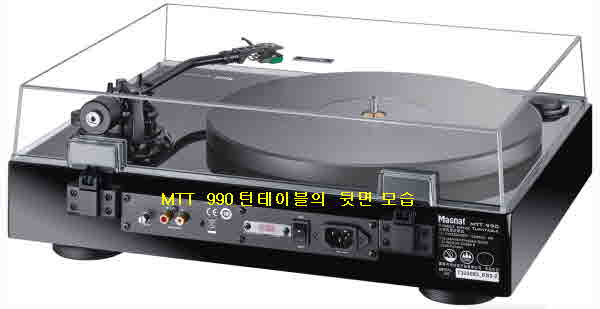

독일 오디오 종합 제조 메이커인 Magnat사가 개발 소개하고 있는 또 하나의 제품으로는 아날로그 플레이어시스템인 모델 MTT 990 턴테이블도 있다. 사진에서 보여 주고 있듯이 심플한 외형 디자인을 갖추고 있는 플레이어.
최근에 와서 아날로그 음악 재생은 디지털화 시대에도 결코 사라지지 않고 꾸준하게 오디오 파일들로부터 관심을 갖게 하고 있다.
이는 70년대와 80년대 음반 산업의 정점을 경험한 세대뿐만 아니라 DJ 문화와 함께 성장한 젊은 층에게도 해당된다. 최고의 드라이브 원리, 벨트 또는 다이렉트 드라이브를 둘러싼 논의는 이와 관련하여 레코드플레이어 자체만큼이나 오래되었다.
다이렉트 드라이브 방식은 이상적인 시나리오에서 더 역동적으로 들리며 더 나은 동기화를 제공하고 있다. 그러나 모터가 턴테이블에 직접 위치하여 매우 원활하게 작동해야하므로 훨씬 더 복잡하고 비용이 많이든다.
Magnat사가 개발한 모델 MTT 990 아날로그플레이어는 특별하게 만든 제품이다. 즉 다이렉트 드라이브 방식의 모든 장점과 뛰어난 가격 대비 성능을 갖춘 고급 드라이브 플레이어시스템이다.
다이렉트 드라이버 플레이어에서 직접 구동 장치용 모터를 제공하는 전문가는 전 세계적으로 거의 없다. 그러나 동사는 3가지 속도 (33⅓, 45, 78rpm),거의 완벽한 동기화(<0.08%) 및 2.2Kgf/cm의 엄청난 토크를 제공하는 모터를 통해 완벽하게 아이디어를 실현할 수 있는 공급 업체를 찾았다.
12"(30.5cm) 레코드플레이어는 높은 비틀림 강성으로 잘 알려진 특수 플라스틱 소재 (POM)로 만들어졌으며 공명 동작이 비닐과 비슷하다 이는 사운드 측면에서 매우 유리한 것으로 입증되었다.
사운드 느낌은 항상 주관적이기 때문에 펠트 매트를 추가했다. 즉, 추가 턴테이블 매트 없이 레코드를 직접 사용할 수도 있다. 1.9kg 턴테이블의 치수는 모터를 위해 특별히 정밀하게 설계되었다.
또한 정확한 동기화를 보장하기 위해 석영 제어 시스템이 사용되었으며 이를 통해 미세한 속도 조정이 필요하지 않다.
Magnat사는 라우드 스피커 제조업체이며 공명을 감지하고 줄일 수 있는 최고의 기술을 보유하고 있다. 모델 MTT 990플레이어를 개발할 때 이러한 이점을 누릴 수 있었다. 케이스는 견고한 MDF 목재로 만들어져 매우 튼튼하고 무거워 모터 장치에 최적의 조건을 제공한다.
모델 MTT 990플레이어의 다리도 당사 사양에 따라 생산되었으며 매우 높은 진동 흡수율을 보여준다. 또 다른 세부 사항은 전력 트랜스포머가 추가 공진을 방지하기 위해 스윙 매달린 디자인이다. 플레이어의 케이스는 고광택 블랙 마감 처리되어 있다.
(Another detail: The power transformer is of a swinging suspended design to avoid further resonance. The case has a high-gloss black finish.)

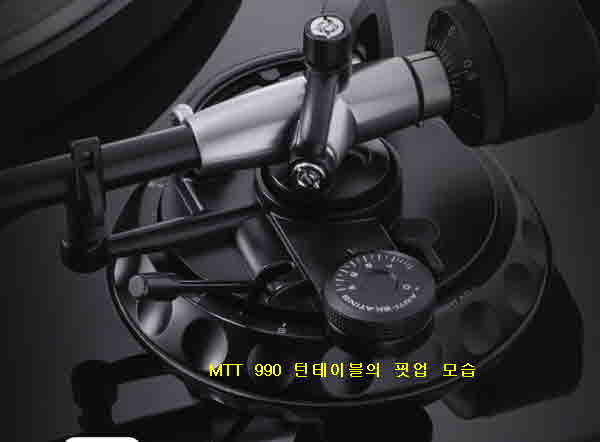

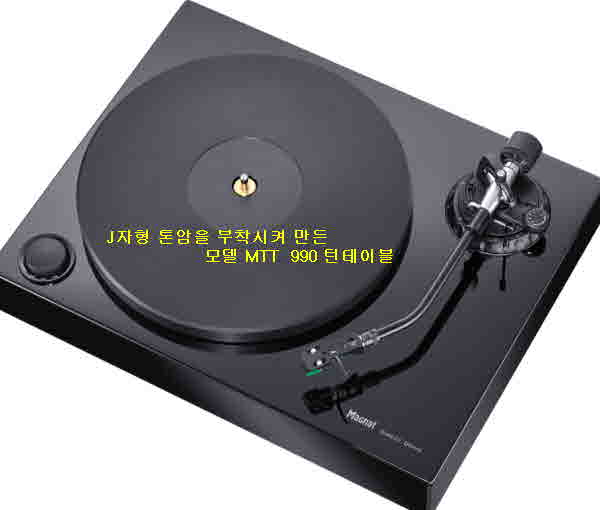

모델 MTT 990플레이어의 톤암도 표준 디자인이 아니며 많은 세부 사항이 수정되어 만들어졌다. J자 모양의 곡선형 10“ 톤암이다. 추적 각도 오류를 가능한 한 낮게 유지하는 데 가장 좋은 모양이라고 생각한다.
톤암 파이프는 특수 합금 알루미늄으로 만들어졌으며 내부 배선은 일본 전문 업체 Mogami의 고 순도 구리선으로 구성되어 있다. 톤암에는 탄소강 볼 베어링이 있는 4개의 짐벌 스테인리스 강 베어링이다.
다양한 픽업을 어려움 없이 장착 할 수 있도록 Magnat사의 모델 MTT 990플레이어의 톤암은 높이 조절이 가능하며 픽업 시스템의 편리하고 정밀한 피팅을 위한 베요넷 헤드 쉘(Bayonet headshell)이다.
톤암은 소위 중간 질량 범주에 속한다. 즉, 모델 MTT 990플레이어를 업데이트 하거나 업그레이드하는데 매우 많은 수의 중형 및 저 준수 MM 및 MC 시스템을 사용할 수 있다. 그러나 드라이브와 암의 품질이 너무 높아 고급 픽업도 적절한 여기 환경. 따라서 "X"버전에서 Magnat MTT 990은 픽업 없이도 사용할 수 있다.

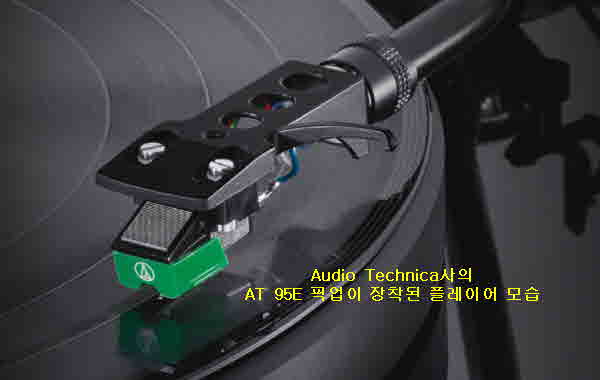

Magnat MTT 990("X"없음)은 거의 전설적이라고 할 수 있는 중급 무빙 마그넷 시스템 인 Japanese Audio Technica사의 AT 95E 픽업이 장착된 플레이 버전이다. 이것은 베스트셀러 하이파이 픽업 중 하나가 되었으며 MTT 990플레이어에서 이미 정밀하게 조정되었다는 것은 말할 필요도 없다.
설계방식: Quartz 컨트롤 다이렉트 드라이버(direct drive)
속도: 33-1/3, 45, 78rpm
와우 & 플러터: <0.08%(33 1/3 rpm)
SN비:>72dB(A-Wighted)
토클(Torque): >2.2 kgfcm
SN비:>65dB(A-Unwighted)
프레터크기:305mm
프레터중량:1.9kg(Net)
톤암길이: 10“
카트리지사용가능 중량: 3-10g
오버행: 15.3mm
오프짓각도: 21.4°
헤드셀중량: 9g
트레킹포즈조정앵글: 0–40mN/0–4.0g
VTA높이조정: 6mm
크기(WHD):450 x 162 x 367mm
450 x 412 x 412mm(Cover open)
중량:11kg
연락처: +49 (0) 2234 807-0
영국 하이엔드 스피커시스템 제조 메이커인 B&W사에서 노틸러스 시리즈를 개발한 로렌스 디키에 의해 설립된 남아공의 스피커시스템 제조 메이커. 그의 독특한 외형 디자인과 내부 설계 등 로렌스 디키의 제품을 한눈에 알아볼 수 있을 정도로 뛰어난 디자인과 차별화된 사운드를 느낄 수 있는 제품들을 꾸준하게 소개하고 있다,

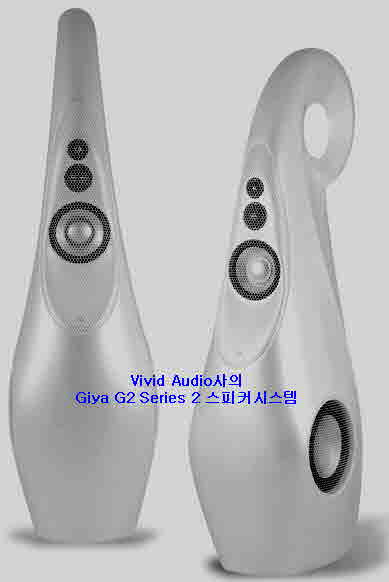

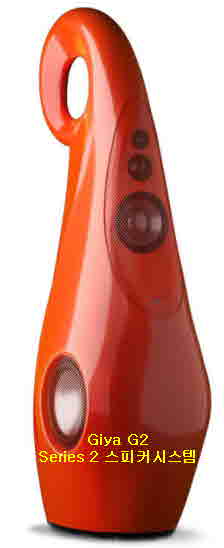

VIVID Audio사가 개발한 모델 GIYA G2 스피커시스템은 사진에서 보여 주고 있듯이 4웨이 5 드라이버 구성 마루형. GIYA G2 스피커시스템은 동사의 오리지널 모델 G1의 진화로 설계된 시스템이다.

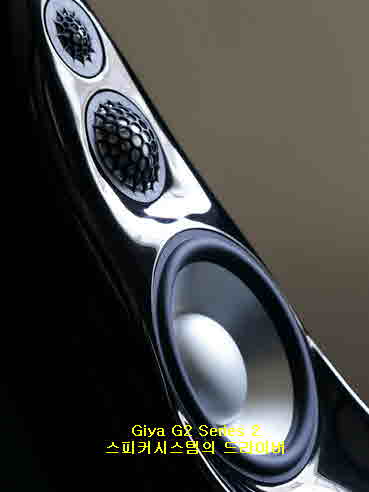

시스템의 설계 특징을 보게 되면 125mm 구경의 중저음용, 50mm 구경 메탈 돔형(metal dome) 그리고 고음용 트위터는 26mm구경 메탈 돔 등 Tapered Tube loading 구조 방식으로 제작되어 있다.

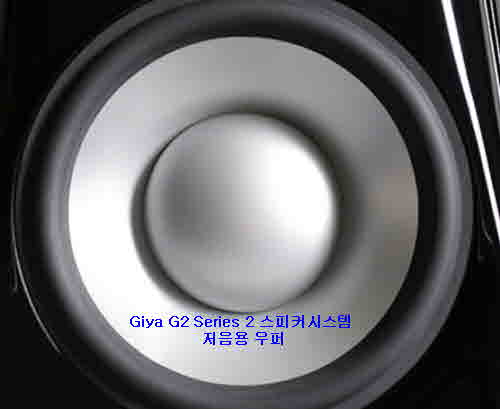

저음용 우퍼는 175mm 구경 2개로 소트 코일(Short-Coil)롱 캡 모터 디자인(long-gap motor design)이다. 이로써 더욱 풍부한 조음 대역을 듣게 해준 것으로 중저음용 드라이버 C125 2개를 인클로저 사이드 쪽에 부착시켜 놓고 있다.
GIYA G2 스피커시스템은 특허 받은 테이퍼드 튜브 로딩과 함께 새로운 메탈 돔 D26 트위터와 D50 미드 드라이버를 포함하여 동일한 기술을 많이 통합하고 있으며 중 저역 주파수는 C125S 드라이버에 의해 능숙하게 처리 하게 되어있다.
특히 C175 드라이버는 풍부한 저음을 듣게 해주며 거대하고 자연스럽고 투명한 사운드로 피로를 느끼지 않고 모든 디테일을 충실하게 전달해 주고 있는 점이 특징이다. 모델 GIYA G2시스템은 동일한 세계적 수준의 기술과 비교할 수없는 음질을 제공하고 있다.
그러나 모델 G2시스템은 대형 제품과의 높이가 80%로 부피의 절반으로 중간 크기의 방과 더 큰 공간에 완벽하게 비례하여 수용하고 생활하기가 더 쉬워졌다. 동사가 소개하고 있는 대형시스템인 모델 G1 및 G1 Spirit과 동일한 디자인이다.
시스템의 인클로저의 근본적인 모양은 음악을 채색하고 흐리게 하는 공명과 반사를 제거하도록 설계되었다. 스피커시스템의 주요 공명원은 베이스 유닛의 뒷면이다. 기존의 해결책은 반사 상자를 스터핑으로 채우는 것이다.
그러나 이것은 고주파 음향 공명의 효과를 줄이는데 적당히 잘 작동하지만 포트 출력도 손상시켜 저음의 무게, 펀치 및 명료함을 잃게 된다. 모든 GIYA 라우드스피커와 마찬가지로 모델 G2시스템에는 기하급수적으로 가늘어지는 혼으로 끝나는 반사 상자가 있다.
공명을 소멸시킬 뿐만 아니라 전체 포트 출력을 제공하는 두 가지 이점이 있다. 모든 음표는 완벽한 선명도로 전달된다. 모델 G2시스템에 고유한 프로필과 깔끔하고 중독성 있는 베이스 성능을 제공하는 것은 인클로저 상단에 구부러진 이 흡수기 혼이다.
캐비닛 재질(Cabinet material)은 유리 강화 코어 샌드위치 합성물(Glass reinforced balsa cored sandwich composite)로 탄소 섬유 베이스(carbon fibre base)이며 캐비닛 색상은 피아노 블랙(Piano Black), 펄 화이트(Pearl White)이다. 제품 주문시 맞춤형 색상은 요청시 제공(Bespoke colour Available on request)한다는 설명이다.
설계방식: 4웨이 5 유닛 구성 위상 반전 마루형
사용유닛: 고음용 HF: D26–26mm 메탈 돔형
중음용 D50–50mm 메탈 돔형
중저음용 C125s, 125mm
저음용 C175-175mm 메탈 콘형 2개
출력음압레벨: 89dB(2.83V/1M/RMS/on axis)
임피던스:6Ω), 최저 4Ω
재생주파수대역:29–36,000Hz(–6dB)
33–33,000Hz(+/-2dB/ on reference)
First D26 Break Up mode:44,000Hz
Harmonic distortion:<0.5% over frequency range(2nd and 3rd harmonics)
크로스오버주파수: 220/880/3,500(Hz)
파워헨드링: 800와트(rms/music programm)
크기(WHD):360 x 1,383 x 638mm
중량:45kg
