D : 2018년도 7월4번째 신제품 페레이드
 이영동    | 2018·07·23 16:02 | HIT : 155

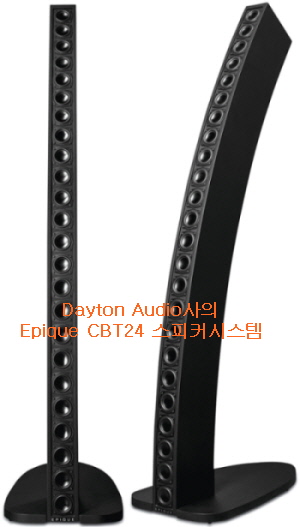

Dayton Audio사의 Epique CBT24 스피커시스템


미국 오하이주 Springboro에 위치해 있는 Dayton Audio사가 특허로 개발한 멀티 드라이버 구성의 Epique CBT24 스피커시스템. 사진에서 보여 주고 있듯이 기존의 제품과는 다른 스림라인 외형 디자인을 갖춰 제작된 시스템.
듀얼 오디오의 Epique CBT24시스템은 특허(301-9829UPC848864051758)로 탁월한 성능의 스테레오 이미 징으로 평범하지 않은 외모와 이퀄라이제이션 그리고 서브 우퍼에 대한 필요성으로 인해 관심을 갖고 있는 오디오 파일들에게 인기가 있다.
Dayton Audio사의 Epique CBT24.시스템은 2.5“ 구경의 알루미늄 마그네슘 역돔형 풀 레인지(aluminum-magnesium inverted-dome full-range)드라이버를 24개를 탑재해 설계한 타워형.
시스템 높이가 5피트이며 24드라이버를 일직 선상에 부착시켜 놓았으며 크로스오버 네트워크가 없는 1웨이 타워형 라우드스피커시스템이다. 아치형 같지만 길이보다 3.5“이상 넓지 않다.
독특한 외형 디자인으로 시각적 미학을 갖추고 있는 특허 제품으로 Dayton Audio사가 소개한 새로운 Epique제품의 첫 번째 제품이다. 모델 CBT24시스템에 사용한 드라이버는 특별히 설계되었다.
멀티 풀 레인지용 드라이버로 제작되어 있어 크로스 오버가 필요 없으며 전면 패널에 36°로 되어 있으며 독특한 현대적이고 예술적인 모습을 보여 주고 있는 디자인제품이다. 특히 천장 반사를 크게 줄이는 27°의 좁은 수직 범위로 설계했다.

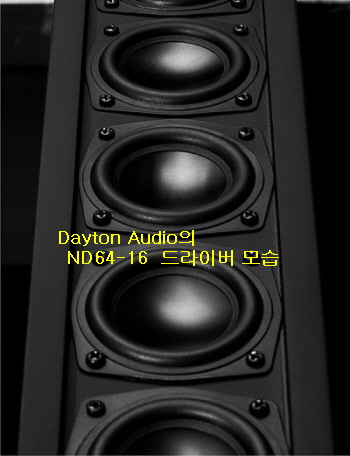

사용할 스테레오 앰플리파이어가 필요로 하는 경우 이퀄라이저 또는 DSP 크로스 오버/프로세서/ EQ 및 서브 우퍼를 추가 할 수도 있다. 사용하고 있는 2.5“ 구경의 드라이버는 특별히 설계된 Dayton Audio의 ND64-16 드라이버이다.
ND64-16드라이버들은 풀 레인지로 최대 6mm 이상의 피크-투 피크(peak-to-peak)가   가능하며 듀얼 기능 Neo-Balanced 자석 구조로 되어 있다. 3/4 "CCAW 보이스 코일 및 왜곡을 최소화하기위한 구리 슬리브로 되어 있다.
CBT 어레이의 고유한 롤 오프 (roll-off)를 부분적으로 보상 상승하는 고음대역 응답을 특징으로 하며 고음대역의 재생 대역을 확장하는 고유한 디자인 기능을 포함하고 있다. CBT 기술의 또 다른 기준인 상호 결합의 이점을 함께 누릴 수 있다.
24개의 드라이버들은 곡선형 배열은 바닥까지 줄곧 펼쳐져 있으며 지상 음향 반사. 효과적으로, 바닥은 음향적으로 확장하는 반사 표면을 제공한다. 배열을 바닥 레벨 아래에 배치하여 높이가 10피트를 넘는 배열을 만들고 세로 범위를 제어하고 지향성이 160Hz 이하로 떨어졌다.
CBT24시스템의 수직 및 수평 표지는 대단히 천정과 벽 반사를 줄인다. 수직 적용 범위는 주파수가 극도로 안정된 좁은 28°. 이것은 크게 전형적인 박스형시스템에 비해 천장 반사를 감소시킨다.
또한, 수평 범위는 시스템의 측면을 돌아다닐 때 매우 넓고 좁아서 측벽 반사를 크게 최소화하고 있다. 어레이 방식으로 위의 위치에서부터 점까지 균일하게 잘 작동한다. 바닥 레벨에서, 그리고 스피커시스템 바로 앞에서 청취 공간의 뒷부분까지의 거리에서 수평 범위는 플러스 또는 마이너스 90°까지 매우 넓고 균일하다.

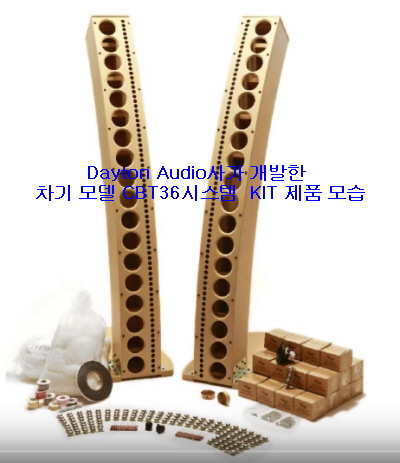

Dayton Audio사는 이미 차기 모델로 준비하고 있는 CBT36시스템을 선보이고 있는데 사진에서 볼 수 있듯이 KIT 제품의 모습이다.

Epique CBT24 스피커시스템 재원

설계방식: 라인 얼 레이(Line Array)방식
사용유닛: 2.5“ 풀 레인지 드라이버 24개
재생주파수대역: 80-20,000Hz
임피던스: 4Ω
추천앰프출력: 50와트-250와트(RMS)
크기(WHD): 3.5" x 60" x 25"
중량: 27.5(한 개당)
판매가격: $1,995(한조)
          $1,295/pr/kit)
옵션: mini DSP 2 x 4, $105
연락처: +937.743. 8248

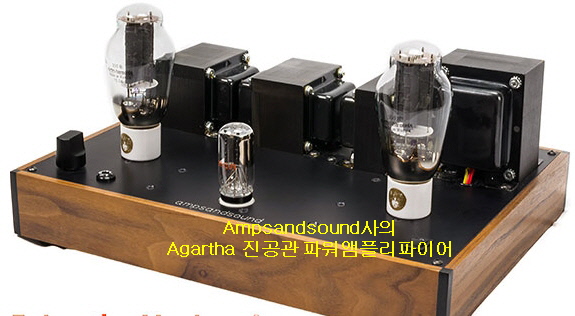

Ampsandsound사의 Agartha 진공관 파워앰플리파이어

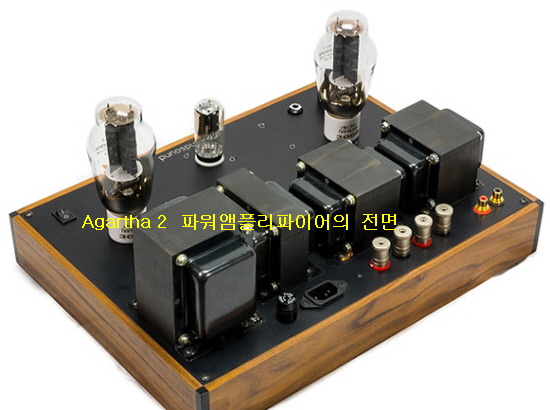

미국 캐리포니아주의 Aliso Viejo에 위치해 있는 Ampsandsound사의 진공관 스테레오 앰플리파이어. 모델 Agartha 2시스템은 사진에서 보여 주고 있듯이 헤드폰 출력단자를 갖추고 있는 파워앰플리파이어시스템이다.

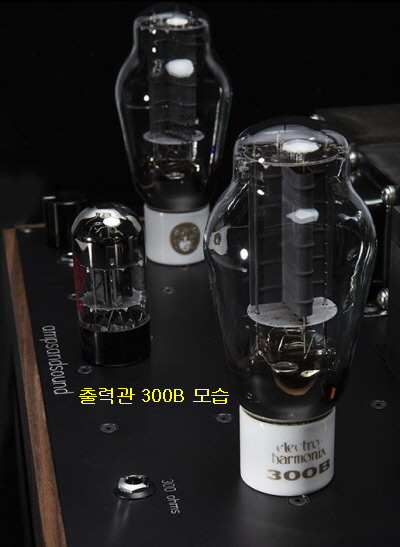

이 시스템의 설계 특징은 3개의 헤드폰 출력 임피던스(8Ω, 32Ω, 300Ω)매칭용 기능을 갖추고 있으며 출력관 300B관을 사용 제작한 시스템이다. Triodes설계 방식으로 싱글 게인 스테이지, 제로 피드백 및 접지 기술에 대한 세심한 주의를 결합하여 험이나 잡음 없이 헤드폰을 같이 사용 할 수 있게 만든 시스템이다.
(single gain stage, zero feedback, and careful attention to grounding techniques we can use a 300B with headphones without hum or noise.)
헤드폰용 또는 싱글 엔디드 설계 방식의 앰플리파이어에 관해 관심을 갖고 있는 오디오 파일들에게 모델 Agartha 2 시스템은 부품 선택 및 작동에 관해 보다 세심한 주의를 기울여 만들어졌다.
싱글 엔디드 진공관 회로 구성 파워 앰플리파이어를 위해서 6SL7 진공관과 SS 정류관을 결합하여 과도기적인 피크, 빠르고/활기찬 프레젠테이션 및 Ultra-Quiet Operation을 을 가능하게하고 있다.
(The AGARTHA tube amplifier pairs a 6SL7 tube for the front end with SS rectification enabling great transient peeks, fast/lively presentation and ultra-quiet operation.)
모델 Agartha 2 시스템은 제로 피드백 회로로 Direct-Heated Triodes 즉 직접 가열씩 삼극관을 사용하여 고전적인 싱글 엔디드 사운드를 듣게 해준다.(The AGARTHA uses direct-heated triodes with zero feedback providing the classic single-ended sound so widely loved.)
동사의 모든 앰플리파이어의 대표적인 파워서플라이는 중량급 설계제품으로 초소형 초크를 결합하여 트레이드마크의 저소음을 만들어내게 했다. 공회전시 3mv미만, 8Ω 부하에 5와트( RMS), 32Ω 헤드폰에 1와트의 안정적인 출력을 낼 수 있게 되어 있다.
시스템의 재생주파수 응답은 1와트, 1dB에서 12Hz~30Hz이며 출력 아이언은 왜곡을 줄이고 주파수 응답을 높이기 위해 신중하게 선택되었다. 물론 5% 커패시터와 2% 저항을 사용해 설계되어 있다.
또한 사용 NOS 진공관의 광범위한 가용성을 제공하고 싱글 엔디드 다이렉트 가열 3극관 설계의 심장부에 따뜻한 미드 레인지 블룸을 제공하는 것이다. 진공관 세트가 포함되어 있다.
(Typical of all ampsandsound amplifiers, the power supply is massive and combined with a generous choke it yields our trademark low noise; less than 3mv at idle, and stable output of 5watts RMS into an 8ohm load and 1watt into a 32ohm headphone. Frequency response is 12hz to 30hz at 1watts, 1dB.
Output iron has been carefully selected to reduce distortion and increase frequency response and, of course, we also use our 5% capacitors and 2% resistors.

Agartha 2 파워앰를리파이어 재원

설계방식: 진공관 스테레오 파워앰플리파이어
출력:5W+5W(8Ω)
노이즈: 760uV
헤드폰출력:1.5W(32Ω)
재생주파수대역: 12Hz-30Hz(1와트/1dB)
노이즈: 660uV(헤드폰출력시)
사용진공관: 300B 2개, 6SL7 1개
크기(WHD): 15.5" x 8.5" x 11.5"
판매가격: $3,600
연락처: (323) 868-9722

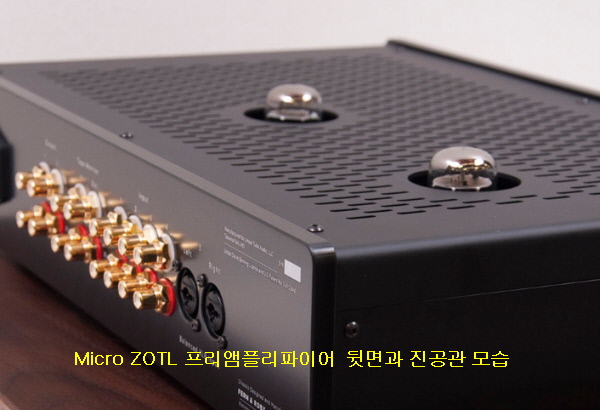

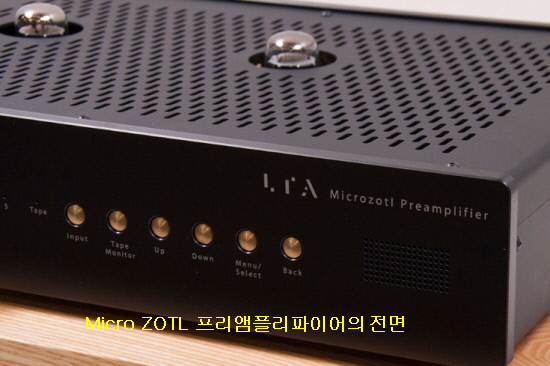

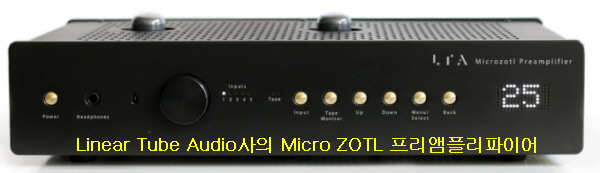

Linear Tube Audio사의 Micro ZOTL 프리앰플리파이어

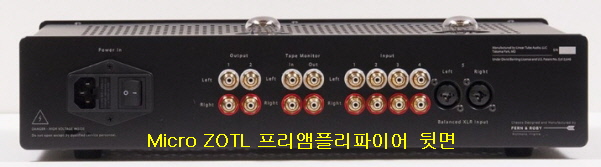

미국 MD의 Takoma Park에 위치해 있는 Linear Tube Audio사가 최근에 개발 소개하고 있는 진공관 소자를 탑재해 설계된 프리앰플리파이어시스템. 모델 Micro ZOTL시스템은 사진에서 보여 주고 있듯이 스림 라인 외형 디자인 시스템이다.
Linear Tube Audio사는 2015년에 마크 슈나이더(Mark Schneider)에 의해 설립되었다. 엔지니어인 마크는 세계에서 가장 빠른 문서 스캐너를 개발한 사람으로서 오래전부터 SME사의 톤암을 갖춘 Thorens 턴테이블 및 일부 SAE 앰플라파이어 등에 관심을 갖은바 있다.
동사가 내놓은 Micro ZOTL시스템은 진공관 앰플리파이어 설계 엔지니어로 유명한 David Benning의 제품처럼 독창성과 복잡성 설계에 관심을 보인바 있다. Mark는 ZOTL 앰플리파이어를 특별하게 제작했다.
물론 그는 뛰어난 음향을 전제 조건하에 신제품을 개발했던 것이다. LTA(Linear Tube Audio)사는 Mark와 그의 팀이 수작업으로 제작하는데 많은 시간을 필요로 했다. 이를 위해 David Berning의 품질에 뛰지지 않는 높은 수준의 제품을 만들기 위해 초기 단위를 직접 검토했다.
생산 종료 8년 만에 Mark는 David Berning의 원래 MicroZOTL인 MicroZOTL 2.0의 향상된 버전을 도입하여 Linear Tube Audio 데뷔를 결정했다. Mark와 David는  공동 작업으로 Mark의 사양에 맞는 핵심 ​​증폭기 회로를 설계하고 나머지는 LTA사가 제작했다.
모델 Micro ZOTL 프리앰플리파이어시스템은 푸시풀 클래스 A(Push-pull Class A)증폭 방식으로 피드펙(no feedback)회로를 전혀 사용하지 않고 설계된 시스템이다.
64 스텝씩(steps) 볼륨 기능을 100스텝씩으로 업그레이드되었으며 최소 단계는 ¼ 크기로 작은 단계에서 정밀한 제어를 보장하고 있다. 또한, 볼륨 컨트롤을 세라믹 인쇄 회로 기판으로 업그레이드 했다.
또한 음향학을 향상시키기 위해 출력에 OHNO 와이어를 사용하고 있으며 시스템의 전면 새시는 양극 처리된 알루미늄 재질이며 후면 패널은 분체 도장을한 위쪽과 아래쪽에 페인트로 마감 처리되어 있다. 동사의 이 모델은 항사 업그레이드가 가능한 사전 주문 제작 방식으로 판매하고 있어 제품 인도까지 10일에서 2주 정도가 소요된다.

Micro ZOTL 프리앰플리파이어시스템 제원

설계방식: Push-pull Class A 프리앰플리파이어
재생주파수대역: 10Hz-50kHz(풀 파워/4Ω로드시+0,-1dB)
                 5Hz-50kHz(+0,-1dB)
게인: 10.3dB(4Ω로드시)
     12.4dB(14Ω로드시)
입력감도: 0.6V(RMS/전 출력 시)
입력임피던스: 50kΩ
헤드폰출력임피던스: 0.5A, 60Hz)2Ω
험 & 노이즈: 60mV RMS(최저)
         90dB(below full output(20Hz-20kHz)
채널분리도:46dB, 100Hz-10kHz(4Ω로드시)
          54dB, 100Hz-10kHz (14Ω로드시)
출력임피던스: 50Ω(프리앰프), 2Ω(헤드폰)
사용진공관: 12AT7/6201(입력단), 6SN7 또는 12SN7(촐력단)
소비전원: 33W
크기(WHD): 430 x 107 x 315mm
중량: 6.35kg
판매가격: $4,450.00
연락처: 301-448-1534, 301-448-1364

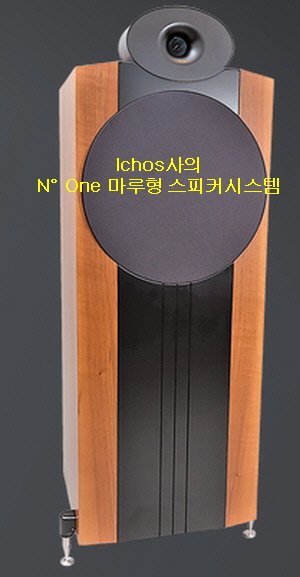

Ichos사의 N° One 마루형 스피커시스템


오스트리아 Wien에 위채 있는 스피커시스템 제조 메이커인 ichos사가 소개 판매하고 있는 마루형 스피커시스템. 이 모델은 2년 전 N° One시스템의 저가형 후속 모델 N° Two와 함께 소개한바 있었다.
사진에서 보여 주고 있듯이 기존의 제품과는 다른 디자인 시스템으로 Ichos사의 사운드에 대한 강한 이미지를 갖추고 있는 스피커시스템이다, 동사는 그리스의 떠오르는 비엔나 라우드스피커 제조업체인 Ichos Schallwandler의 브랜드 이름이다.
설계자인 Robert Rothleitner는 비엔나 사운드에 모델 N° One시스템 대해 보다 자세히 설명하고 있다. 기계 공학자로 거의 완벽 주의자로 모든 Ichos사의 트랜스듀서의 공통점은 진정한 장인 정신과 높은 효율성에 있다.

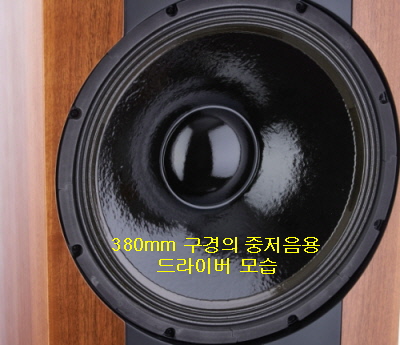

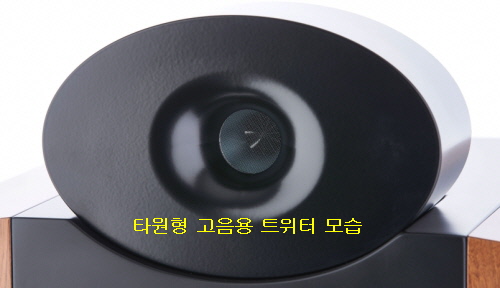

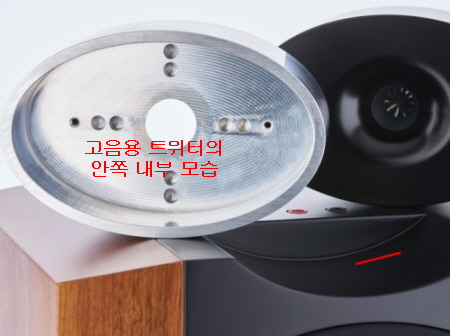

모델 N° One시스템의 시용 유닛을 보게 되면 인클로저 상단에 부착되어 있는 타원형의 고음용 트위터는 25mm구경이며 중저음용은 380mm 구경으로 2웨이 2유닛 구성 방식의 마루 형이다.
시스템의 출력 음압 레벨이 무려 100dB 라는 엄청난 수치로 제작되어 있는 점이 특징이다. 물론 이것은 진공관 앰플리파이어와 같이 소 출력의 비교적 저렴한 앰플리파이어를 위한 이상적인 수치로 볼 수 있다.

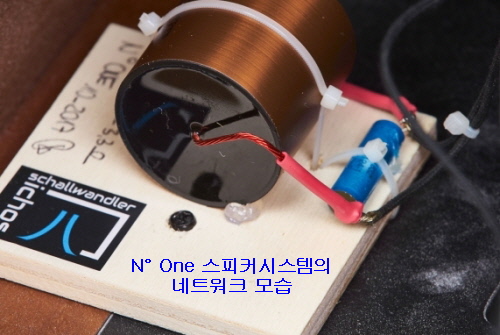

시스템에 사용하고 있는 고음용 트위터는 특별한 커패시터를 통해 결합시켜 설계한 다이폴(Dipol)방식이다. 다이폴의 방사선은 음악에 실내 음향의 영향을 어느 정도 줄일 수 있다는 것이다.
동사는 이 방식을 1.5웨이라는 설명하고 있다. 혼과 타원형 디자인은 솔리드급 알루미늄 재질로 제작되어 있다. 이 스피커시스템은 소 출력 설계의 진공관 앰플리파이어와의 이상적인 매칭시스템으로 추천하고 있는 이유를 알 것이다.

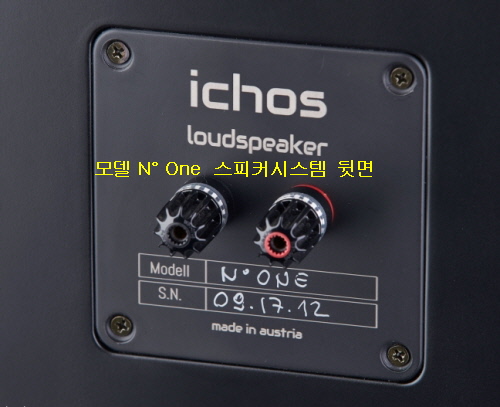

시스템의 구성 요소와 내부 배선은 최고의 품질과 고성능 신뢰성 부품들을 엄선해 사용하고 있다. 인클로저 뒷면을 보게 되면 스피커시스템 연결 터미널은 WBT사 Nextgen이 준비되어 있다.
또한 손으로 직접 나무로 만든 매트 블랙 에나멜을 페인팅 시켜 제작되어 있으며 인클로저 상단에 부착시켜 놓은 슈퍼급 디자인 고음용 트위터가 인상적이다. 이 시스템은 사용자의 주문에 따라 리얼 우드 베니어 및 원하는 색상 선택이 가능하다는 설명이다.

N° One 스피커시스템 재원

설계방식: 2웨이 2유닛 구성 다이폴 안테나 디자인 마루형
시용유닛: 고음용 25mm 타원형 트위터
          중저음용 380mm
재생주파수대역: 25Hz-23KHz
임피던스: 8Ω
출력음압레벨: 100dB/1W/1m
크기(WHD): 426 x 1260 x 354mm
중량: 50kg
연락처: +43 664 967 60 30

         2018년도 8월 첫번째 신제품과 정보는 8월6일자로
                         소개할 예정으로 있으니 참조해 주시기 바랍니다.
