참으로 오래간만에 프랑스의 역사적인 풀 레인지 스피커시스템을 만나 볼 수 있었다. 1995년 초 프랑스 하이파이 전시회에 갔었을 때 그리고 당시 국내에서 동사의 유닛을 수입해 제작한 시스템의 음질 평가를 의뢰 받았을 때 Supravox란 제품을 처음 만날 수가 있었다.

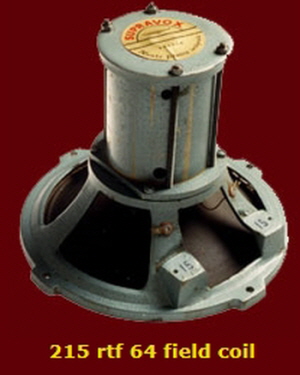

1964년 동사는 RTF(la Radio Télévision Française) 스튜디오를 위해 풀 레인지 드라이버인 모델 215 RTF 64 필드 코일을 개발 소개했다. 215mm 구경의 이 드라이버는 사진에서 보여 주고 있듯이 풀 레인지용 드라이버는 최고 수준급 제품이었다.
혁신적인 멤브레인을 갖춘 풀 레인지 스피커는 특히 ORTF, RAI, RTL 및 EUROPE 1 스튜디오에서 사용되었으며 오늘날까지도 그 이름은 그대로 남아있다. 그런대 이 드라이버를 꾸준하게 개발한 새로운 드라이버 모델 215 Signature Bicone와 215-2000(Alnico)사용해 설계한 모델 Alizee스피커시스템을 국내에 최초로 소개하고 있다.
프랑스 Bléré에 위치해 있는 supravox사는 1956년, 이탈리아 제조사 "Radiophono와 d' Electrophono의 Dorliac 부인에 의해 Supravox 상표를 등록 주로 스피커 유닛을 개발 판매해 왔었다.
그녀는 파리의 46 rue de Vitruve에서 Secam과정을 창안한 M. Henri de France의 대리점을 운용했다. 이것이 Supravox 상표 이름을 알리게 되었고 풀 레인지 스피커의 모든 연구 및 제조의 기초가 되었다.

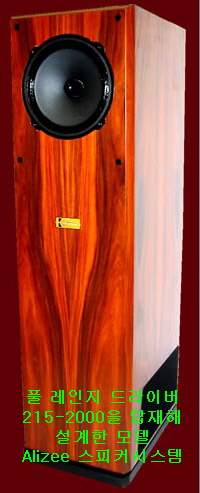

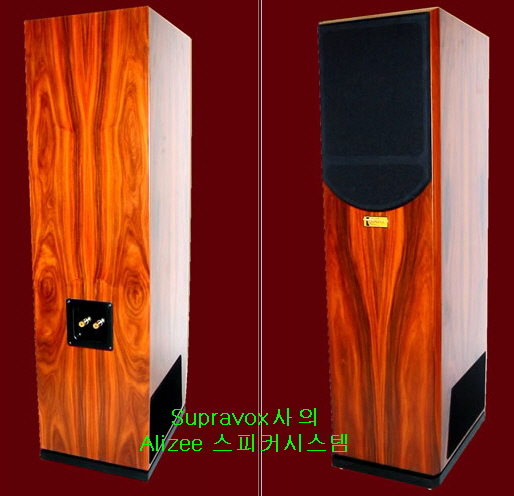

동사가 개발 새로 소개하고 있는 모델 Alizee 풀 레인지 스피커시스템은 사진에서 보여 주고 있듯이 듬직한 인클로저에 215-2000 드라이버를 탑재해 설계한 “TQWT(Tapered Quarter Wave Tube)디자인 시스템이다.

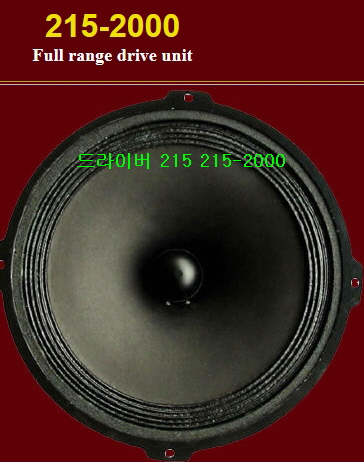

Supravox사가 개발한 215-2000 풀 레인지 드라이브 유닛은 고효율(high efficiency) 드라이버로 순수한 철심으로 21000 Gauss의 자기장을 갖추고 있다. 특징은 명료성, 탁월한 역동성을 지닌 유닛이다.
이 유닛으로 설계한 모델 Alizee 마루형 스피커시스템은 동사의 설명에 의하면 소 출력의 진공관 설계 앰플리파이어시스템인 2A3, mono triod과 같은 제품에 가장 이상적인 매칭용 스피커시스템으로 손색이 없는 고음질을 재생시켜주는 점을 들고 있다.
(This TQWT(Tapered Quarter Wave Tube)enclosure is a full range enclosure equipped with a 215-2000. With the efficiency of the 215-2000, it makes it possible to used with valve amplifiers of little power ( 2A3, mono triod ).
We find all qualities of the 215 Signature with more dynamics and better linearity in high medium due to the absence of bicone.)

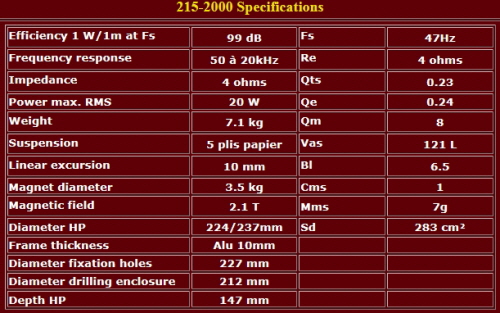

우선 이 시스템에 핵심적인 풀 레인지 드라이버인 215-2000DP 대한 제원을 보게 되면 출력 음압 레벨이 99dB로 되어 있다. 재생 주파수 대역은 50Hz에서 20,000Hz 그리고 서스페션은 5겹의 페이퍼 재질로 되어있고 마그네트 중량은 3.5kg이다.
이 드라이버의 보다 자세한 재원은 다음스펙에서 확인해 보실 수 있다. 동사 제품을 수입한 ㈜대웅에서는 교보역 근처에 있는 Seoul Hi-FI 시청실에 이 시스템을 설치 관심 있는 오디오 파일들을 위해 제품 시청을 해주고 있다.
현재 ㈜다웅 시청실에 설치해 놓은 Supravox 제품은 모델 Alizee와 Bahia 그리고Full-range Unit으로는 모델 215 Signature Bicone와 알리코 자석으로 만든 215-2000 (Alnico)이 있다.
설계방식: 215-2000 풀 레인지 내장형 스피커시스템
출력음압레벨: 99dB(1W/1m)
인클로저설계방식: Tapered Quarter Wave Tube 디자인
출력대역폭: 55-18000Hz
임피던스: 4Ω
출력: 20W
크기(WHD): 300 x 11000 x 410mm
중량: 40kg
연락처:㈜다웅:+82 2 587-7300

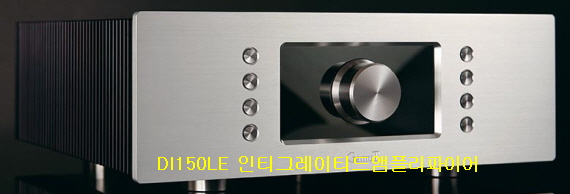

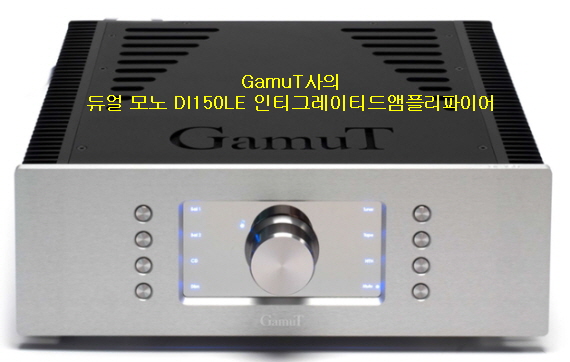

덴마크의 Herning에 위치해 있는 오디오시스템 제조 메이커인 GamuT Audio사가 내놓은 모델 DI150LE 시스템은 듀얼 모노 설계의 인티그레이티드형 앰플리파이어시스템으로 기존의 제품을 한정생산(Limited Edition)방식으로 다시 업그레이드 시켜 내놓은 신제품이다.
채널당 실효 출력 180 와트를 낼 수 있게 만든 수준급 제품으로 4Ω에서는 360와트를 낼 수 있게 설계되어 있다. 본질적으로 모델 Di150 LE시스템은 동사가 내놓은 모델 D3i 프리앰플리파이어와 D200i 스테레오 파워앰플리파이어의 핵심 요소로 제작한 시스템이다.
결과적으로 이 앰플리파이어의 성능은 실제 콘서트의 잠재력과 음악 성능 등에서 모든 요소를 갖춘 인상적인 제품이다. 특히 'LE'로 한정판을 내놓은 것은 앰플리파이아의 정밀도는 물론 성능 면에서도 타의 추종을 불허할 정도로 강력한 제품이다.
대부분의 앰플리파이어는 증폭을 달성하기 위해 다중 출력 트랜지스터의 조합에 의존하지만 위상 당 하나의 단일 출력 트랜지스터를 사용하므로 채널당 2 개가 사용된다. 300A 및 100A의 최대 전류 요구를 지속적으로 처리 할 수 있게 되어 있다.
이 시스템은 특정 모델로 다른 하이파이시스템에서는 찾아 볼 수가 없다는 설명이다. 다시 말해 위상 당 하나의 헤라클레스 (Herculean) 트랜지스터를 사용하고 있다. 출력 트랜지스터(채널당 최대 48개까지 가능)를 결합하는 보다 일반적인 접근 방식은 몇 가지 주요한 음향 및 기술적 절충안을 제공하고 있다.
두개의 트랜지스터가 정확히 동일하지 않으므로 배수의 조합은 '음질 번짐'을 방지하기 위해 모든 종류의 기술적 해결 방법을 필요로 하고 있다. 그러나 기술적인 문제 해결 방법의 문제점은 음향 번짐의 가능성을 더 많이 제기하는 경향이 있다는 것이다.
따라서 48개의 트랜지스터로 구성된 강력한 앰플리파이어는 명확하고 일관된 음성보다 합창처럼 들릴 가능성이 크다. 이 시스템의 설계 특징은 2계통의 밸런스드와 4계통 언밸런스드 입력단과 출력단 등을 모두 갖추고 있다.
안방극장 기능은 옵션이며 서라운드 프로세서로 사용 할 수 있게 제작된 시스템이다. 또한 이 시스템은 바이앰핑 또는 멀티룸 기능으로도 사용 할 수가 있게 되어 있다.
(To complete this versatile amplifier we equipped it with both balanced and unbalanced line outputs, allowing further external power amplifiers for bi-amping or mulitroom application.)
시스템의 출력단은 싱글 MOS-FET 구성 방식이며 외부 파워앰플리파이어를 부착시켜 사용 할 수 있게 되어 있다. 400amps 이상의 around industrial transistors로 구성되어 있고 다이내믹한 사운드가 가능하게 되어 있다.
한마디로 이 앰플리파이어시스템의 핵심은 총용량 64.000uF급의 캐퍼시티(total of 64.000uF in capacity)와 거의 1000와트급 트랜스포머 그리고 싱글 MOS-FET 출력단 등을 들 수가 있다.
(With approx. 1000Watts of transformers and four beer can sized capacitors with a total of 64.000uF in capacity, this direct wire-connected supply is the oversized heart of the beast.)
또한 두채널 각각에 하나의 NPN(음극-음극)및 PNP(양극-음극) 트랜지스터를 사용하는 대신 모든 유형의 NPN을 사용한다. 이 모든 기능을 통해 당사의 앰플리파이어는 정확한 타이밍, 놀라운 선명도 및 생생한 다이내믹스에 대한 유명한 엄격한 표준을 충족 할 수 있다. 즉, Gamut 사운드를 전달하는 것이다. Gamut사의 앰플리파이어의 모든 부품은 회로 기판에서부터 비자성 섀시를 통해 최상급 XLR 커넥터에 이르기까지 집중적인 청취 테스트를 거쳐 최고 품질의 제품으로 수 가공 방식으로 제작된 시스템이다.

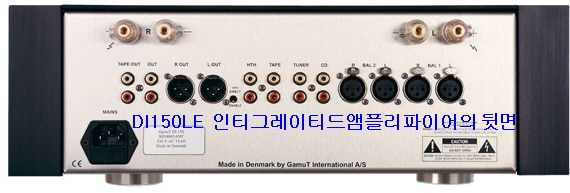

시스템의 입력단은 2계통의 밸런스드(XLR)와 4계통의 언밸런스드(RCA) 그리고 안방극장용 입력단은 서라운드 사운드를 갖춘 옵션(Home theatre input option for use with surround sound)으로 되어 있다.
출력단은 1계통의 밸런스드(XLR)와 1계통의 언밸런스드(RCA), 1계통 RCA 테이프 출력단, 1계통의 스피커 출력단이 있다. 모든 입출력단자는 금도금(input connections gold-plated)으로 되어 있다.
설계방식: 듀얼 모노 구성 인티그레이티드 앰플리파이어
출력: 180W+180W(8Ω), 360W+360W(4Ω)
재생주파수대역: 20-25kHz(+/-0,1dB)
THD: >0,05%(1kHz)
입력임피던스: 20KΩ(언밸런스드)
40KΩ(밸런스드)
SN비:>100dB(A weighted)
스피커부하: >1,5Ω
소비전원:100W(idle/min. consumption in ‘on’ mode)
크기(WHD): 430 x 158 x 440mm
중량: 27kg
연락처:(+45) 98 24 76 77

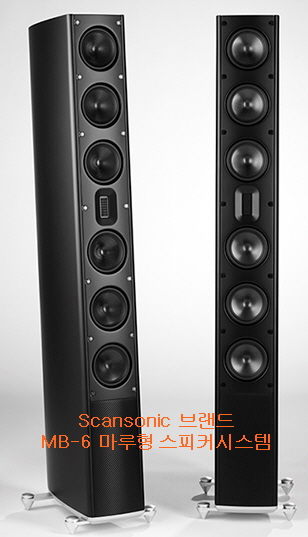

덴마크의 Pandrupdp에 위치해 있는 Dantax Radio A/S사가 Scansonic 브랜드로 설계 판매하고 있는 모델 MB-6스피커시스템. 동사는 1971년에 설립된 메이커로 중 저 가격대의 성능이 우수한 제품들을 개발 소개하는 것을 목적으로 출발했다.
모델 MB-6시스템은 멀티 드라이버 구성 방식의 스림 라인 디자인시스템으로 7개의 드라이버를 사용 하고 있고 중앙에 1"구경의 리본형 고음용 트위터를 그리고 상하에 각각 3개의중저음용을 부착시켜 제작된 시스템이다.
경량급 무빙 메스 밀폐형 고음용 트위터(ultra light moving mass sealed ribbon tweeter)는 Kapton/Aluminum 재질을 샌드위치 시켜 오버행 마그네트를 부착시켜 만든 드라이버이다.
또한 4.5"구경의 6개의 카본 콘 중저음용 드라이버는 파워풀한 음질 재생이 특징이며 다이내믹한 사운드의 질감 있는 음질을 듣게 해준다. 즉 중저음용 드라이버를 여러 개 사용 라인 어레이 방식에서 질감의 중저음 대역을 듣게 해준다.

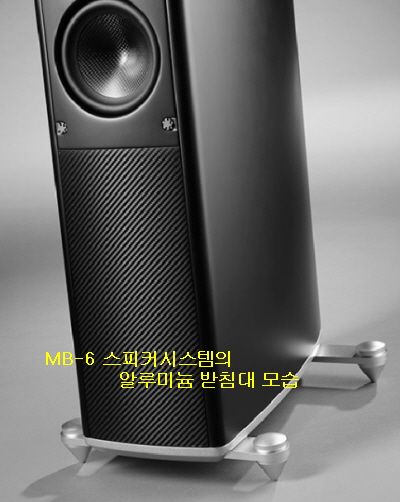

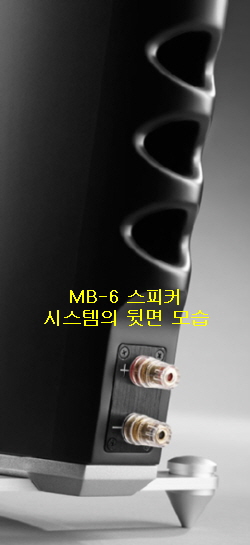

동사의 설명에 의하면 12"구경보다 더욱 풍만한 저음 대역을 재생시켜 줄 수 있다는 점이 모델 MB-6로 뛰어난 성능을 갖추고 있는 특징이다. 시스템의 인클로저는 위상 반전 설계로 디자인 되어 있으며 조정 가능한 알루미늄 재질의 중량감의 받침대(aluminum feet)가 부착되어 있다.
(The MB-6 is the Scansonic flagship speaker. Tall, slim and elegantly curved it follows the core of traditions in Danish loudspeaker design. The design is centered around the ultra light moving mass sealed ribbon tweeter, that has unique speed, resolution and dynamic transient capability. This makes for a very transparent and highly detailed reproduction of the finest details in the program material.)
MB-6 설계 특징

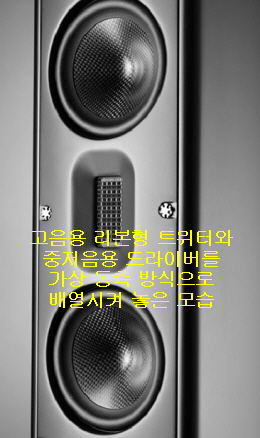

모델 MB-6시스템의 설계 특징을 보게 되면 2웨이 7유닛 구성 방식으로 전부 6개의 중저음용 드라이버 중앙에 3KHz 고음대역을 커버해 주는 고음용 트위터를 부착시켜놓은 가상 동축 방식이다.

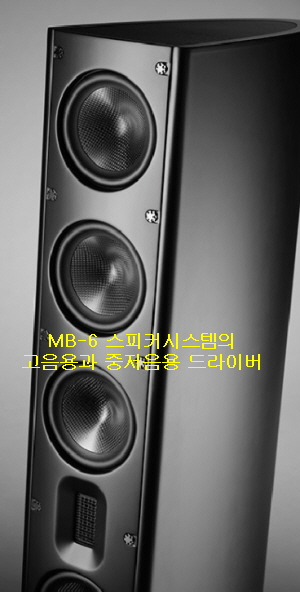

다시 말해 사진에서 보여 주고 있듯이 4.5"구경의 6개의 카본 콘 중저음용 드라이버 중앙에 고음용 트위터를 부착시켜 놓았다. 모델 MB-6시스템은 파워 공유 라인 어레이에 배치된 카본 콘 다이내믹 드라이버의 강력한 라인업을 자랑하고 있다.
이 시스템의 음질 재생은 가장 깊은 베이스에서 라인 어레이는 12인치 드라이버보다 큰 전체 멤브레인 영역을 자랑하지만 더 작은 크기의 민첩성과 속도는 여전히 높다. 이로써 모델 MB-6시스템은 깊은 저음 대역에서도 탁월한 성능을 발휘해 준다.
(The tweeter is crossed over to dynamic driver array at 3KHz. The MB-6 boasts a powerful lineup of 6, 4,5” carbon coned dynamic drivers, arranged in a power sharing line array.
The inner pair of the driver covers the midrange up to where the tweeter takes over and as you move out from the center the driver cowers more and more of the lower registries.
In the deepest bass the line array boast a total membrane area larger than a 12” driver, but still with the speed and agility of the smaller
drivers. This makes the MB-6 have outstanding capabilities even in the deepest bass. The MB-6 is an incredible music performer with an impact an authority the will leave you breathless.)
설계방식: 2웨이 7유닛 구성 멀티 가상 동축 구조 마루형
사용유닛: 고음용 1" 리본형 트위터
중저음용 4.5" 6개
재생주파수대역:30Hz-40kHz
임피던스: 4Ω
크로스오버주파수: 3.5kHz(order acoustic slope 150Hz
크기(WHD): 178 x 1410 x 410mm
중량: 36,5 kg
연락처: +45 98 24 76 77

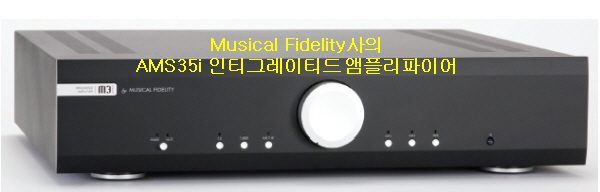

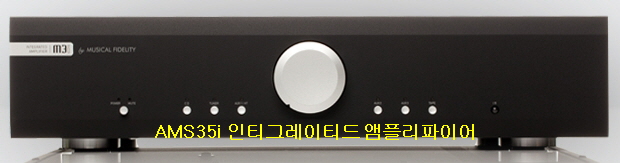

영국 Middlesex의 Wembley에 위치해 있는 British사운드 오디오시스템 제조 메이커로 잘 알려진 회사. 동사가 최근에 개발 소개하고 있는 모델 AMS35i시스템은 실효 출력 채널당 85와트를 낼 수 있게 제작되어 있다.
AMS35i시스템은 동사가 소개한바 있었던 모델 A1000시스템의 최신 제품으로 순수한 클래스 A 증폭 방식이다. 듀얼 모노 앰플리파이어시스템으로 각기 독립된 트랜스포머를 갖추고 있다.
또한 프리앰플리파이어에는 트랜스포머에 개별 권선이 있는 별도의 전원 공급 장치가 있으며 이 회로 자체는 "Titan 및 AMS50 회로 설계의 직접적이면서도 매우 밀접한 관련되어 있다는 설명이다.
고음질의 사운드를 생성하고 다양한 범위의 유용한 인력단 등을 모두 갖추고 있고 높은 신뢰성과 콤팩트한 사이즈의 제품으로 적절한 가격으로 공급하고 있다. 앞서도 설명 한 봐와 같이 채널당 85와트의 출력을 낼 수 있게 되어 있다.모델 M3si시스템은 다양한 종류의 적절한 라우드스피커를 구동시켜 줄 수 있게 되어 있으며 포노단인 무빙 마그네트(MM)를 비롯해 4계통의 라인 입력단 그리고 USB 'B'(최대 24 비트/96kHz) 입력이 준비되어 있다.재생 음질은 깨끗하며 부드러우며 넓고 깊은 이미지로 우수한 동적 범위를 제공 할 수 있는 충분한 힘을 갖추고 있다. 무조건 안정적이며 적절한 라우드스피커를 쉽게 구동시켜 줄 수가 있다.
Musical Fidelity사의 가장 저렴한 가격의 앰플리파이어로서 스트레스 없는 사운드와 더불어 탁월한 기술적 성능 및 탁월한 가치의 가치를 구현해 주고 있다.
(The M3si integrated amplifier produces high quality sound, has an extensive range of useful inputs and offers high reliability, compact size and a fair price. With its strong 85watts per channel, the M3si will drive a huge variety of appropriate loudspeakers. It has inputs for phono (MM), 4 line inputs and USB ‘B’ up to 24bit 96 kHz.
The M3si’s sound is effortless, clear and sweet. It projects wide and deep images and has plenty of power to deliver excellent dynamic range. The M3si is unconditionally stable and will drive any appropriate loudspeaker with ease.
Although it is Musical Fidelity’s lowest price amplifier, it embodies our hallmark values of uncoloured, stress-free sound, outstanding technical performance and great value for money.)
설계방식: 듀얼 모노 인티그레이티드 앰플리파이어
출력: 85W+85W(8Ω
THD(+noise):<0.014%(typical, 20Hz-20kHz)
SN비:>98dB(A-weighted)
재생주파수대역: 10Hz-20kHz(+0,–0.1dB)
USB type ‘B’ 커넥터: Asynchronous data stream at up to 24비트/96kHz
포노단
입력감도: 3mV(suitable for cartridges giving 1.5mV
or more including high output MC types)
SN비:>70dB(A-weighted)
입력임피던스:50kΩ
재생주파수대역: 20Hz-20kHz(RIAA/IEC ±1dB)
크기(WHD): 440 x 100 x 400mm
중량: 9.2kg
연락처: +44 (0)20 8900 2866(영국)

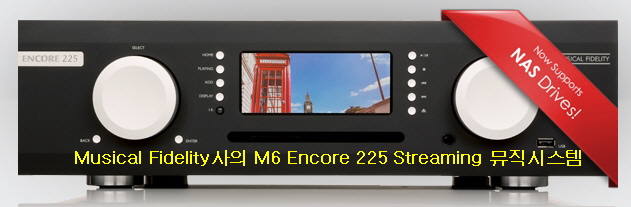

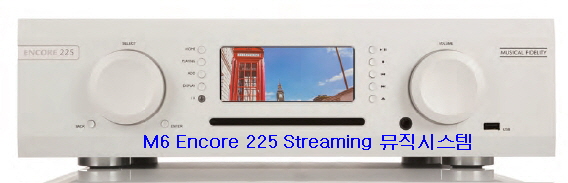

영국 뮤직컬 피딜리티사가 소개하고 있는 또 하나의 신제품으로는 동사가 최근에 개발한 모델 M6 Encore 225 Streaming 뮤직시스템이 있다. 이 모델은 완벽한 오디오 솔루션으로 모든 음악을 한곳에 보관할 수 있게 설계된 첨단 기술로 설계된 최신 뮤직 시스템이다.
모델 M6 Encore 225시스템은 실효 출력 채널당 225와트를 낼 수 있게 되어 있으며 업데이트는 물론 Spotify, Qobuz 및 Tidal 스트리밍 및 주요 NAS 드라이브 지원이 제공되며 거의 모든 아날로그 또는 디지털 오디오 소스를 수용하게 되어있다.
(UPDATE - Now with Spotify, Qobuz and Tidal streaming and major NAS drive support! The Encore 225 is a complete audio solution allowing you to keep all your music in one place.
It accepts almost any conceivable analog or digital audio source. It is also compatible with many network speakers, such as Sonos. There is a very clear, large, high resolution full colour display so you can see what’s going on.)
또한 Sonos와 같은 많은 네트워크 스피커와 호환되며 매우 명확하고 크고 고해상도의 풀 컬러 디스플레이가 전면에 탑재되어 있고 사용하기 쉽게 설계되어 있으며 2500개 이상의 CD에 대해 1TB의 내부 저장 장치를 업그레이드 할 수 있게 되어 있다.
(CD 드라이브에서 비트 완벽한 리핑) 이 시스템 전력 증폭기는 모델 M6si시스템 전력 증폭기와 동일하다. Sonos와 같은 많은 네트워크 스피커와 호환 가능이 되며 대형 고해상도 풀 컬러 디스플레이 시스템이다.
IR 핸드셋 또는 앱(Apple 및 Android 모두)으로 제어 할 수가 있으며 듀얼 코어 64비트 Intel CPU 그리고 32비트/384k DA컨버터 기능을 내장하고 있는 Streaming 뮤직시스템이다.
•Easy and intuitive to use
•Huge connectivity
•Upgradeable 1TB internal storage for over 2500 CDs
(bit perfect ripping from CD drive)
•STreaming from Spotify, Qobuz and Tidal
•Power amplifiers are the same as those in the M6si
•Compatible with many network speakers, such as Sonos
•Large, high resolution, full colour display
•Control with either IR handset or Apps ( both Apple and Android)
•Dual core 64bit Intel CPU - as future proof as we can make it
•32 Bit 384k DAC

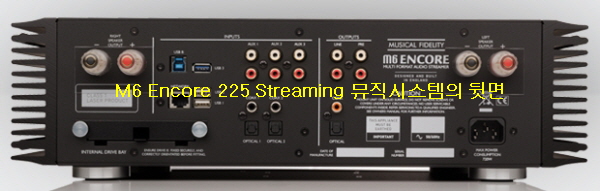

시스템의 입력단은 3계통의 라인단(RCA)을 비롯해 2계통 광(optical)S/PDIF 24비트 192kHz), 2계통 동축 S/PDIF 24비트-192kHz, 1개의 USB 3.0 타입 ‘A’ 커넥터, 1개의 USB 3.0 타입 “B” 컨네터(for future expansion) 그리고 3개의 USB 2.0타입 ‘A’ 커넥터 (1 프런트, 2개의 리어쪽) 등이 준비되어 있다.
또한 출력단은 1계통의 라인단을 비롯해 1계통 프리앰플리파이어 출력단, 헤드폰용 그리고 스피커시스템용 4mm구경 바나나 프라그 한조가 있다.
M6 Encore 225 Streaming 뮤직시스템 재원
설계방식: 첨단 기술로 설계된 최신 뮤직 시스템
(M6 Encore 225 is a complete audio solution allowing you to keep
all your music in one place)
출력: 225W+225W(8Ω)
재생주파수대역: 10Hz-20kHz(+0,–0.1dB)
THD(+N):<0.007%(typical 20Hz-20kHz)
SN비:>107dB(‘A’-weighted)
출력단: 1계통라인레벨 FIXED 2.0V(0dBFS/300mVrms 노멀: >6Vrms max)
1계통 라인레벨프리앰프variable출력단:>6Vrms최대)
(Preamp게인, line input to PREAMP outputs is 4.5x(13dB)
at maximum volume)
헤드폰출력임피던스: 8Ω-Headphone output suitable for headphones impedance
∞.(Headphone output features independent volume setting)
광(optical)S/PDIF : 24비트/192kHz
동축(coax)S/PDIF : 24비트/192kHz
크기(WHD): 440 x 125 x 400mm
중량: 23kg
연락처: +44 (0)20 8900 2866(영국)
