A : 2018년도3월4번째 신제품 페레이드
 이영동    | 2018·03·26 17:45 | HIT : 279

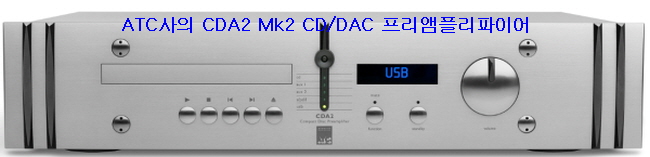

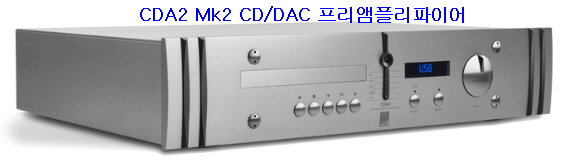

ATC사의 CDA2 Mk2 CD/DAC 프리앰플리파이어


영국 Gloucestershire에 위치해 있으면서 빌리우드맨에 의해 1974년에 설립된 회사로 주로
수준급 스피커시스템과 유닛들을 개발 소개하고 있는 메이커가 오래전부터 스피커시스템은 물론 앰플리파이어시스템 개발에이여 최근에 와서는 디지털 분야 개발에도 나서고 있다.
동사는 이미 모델 P1 인티그레이티드앰플리파이어 이후 신제품으로 사진에서 보여주고 있는 CDA2 MK 2 CD/DAC 프리앰플리파이어를 소개하고 있다. 모델 CDA2 Mk2 CD/DA컨버터 프리앰플리파이어시스템.
이 모델의 설계 특징을 종합해보면 밸런스드 및 언밸런스드 출력단을 모두 갖춘 디스크리트 클래스 A 프리앰플리파이어, RCA/포노를 통한 2개의 아날로그 입력 및 3.5mm 미니 잭을 통한 아날로그 입력. 고성능 CD 플레이어이다.
프리미엄 AKM 32 비트 DA컨버터. 최대 384kHz PCM 데이터 및 기본 DSD256을 지원하는 USB 디지털 입력단 등을 갖추고 있다. 또한 개별 출력 단계가 있는 헤드폰 앰플리파이어로 .영국에서 수 가공 방식으로 만든 시스템.
또한 PC를 통한 DSD256 지원(Mac에서 DSD128까지). 그리고 CD 메커니즘은 2년간 보증해 준다. 동사가 발표한 이 제품의 모든 주요 성능은 동사가 내놓은 모델 P2 파워앰플리파이어와 액티브 스피커시스템 디자인((power amplifier and active speaker designs))에서 보여준 리엔지니어링이라고 설명하고 있다.이상적인 파트너로 개발된 Mk2시스템은 고해상도 음악 스트리밍에 대한 편리한 USB 액세스와 업그레이드된 CD전송 및 DA컨버터 보드로 구성되어 있다. 전용 헤드폰 증폭, 확장된 입력 선택 및 제공하도록 재설계된 아날로그 회로를 결합시켜 놓은 시스템이다.
특히 매우 낮은 왜곡으로 매우 넓고 평탄한 주파수 응답 특성을 갖추고 있으며 리어 패널의 동축 및 광학 192kHz 입력에 연결된 Mk2의 새로운 고해상도 USB 입력은 최대 384kHz의 PCM데이터와 DSD64, DSD128 및 DSD256을 기본적으로 처리 할 수 ​​있다.
(Joining rear panel coaxial and optical 192kHz inputs, the Mk2’s new high resolution USB input is capable of handling PCM data up to 384kHz and also DSD64, DSD128 and DSD256 natively.)
탁월한 지터 제거 기능은 품질이 떨어지고 케이블이 길어지더라도 신호 무결성을 유지한다.
TEAC사가 개발한 CD트랜스포트를 갖추고 있는 모델 Mk2시스템은 더 넓은 디지털 인터페이스를 완성하여 보다 빠른 재생 및 탐색 시간, 훨씬 낮은 기계 소음 및 향상된 오류 수정을 제공하고 있다.
(Excellent jitter rejection ensures that signal integrity is maintained even with poorer quality sources and over long cable runs. Completing the Mk2’s wider digital interface, a new TEAC-supplied CD transport delivers faster play and seek times, much lower mechanical noise and improved error correction.)
짜임세. 있게 재설계된 아날로그 회로는 예외적으로 낮은 잡음 및 왜곡을 위해 선택된 새로운 프리미엄 32비트 AKM DA컨버터를 내장해 제작되어 있다. DAC를 지원하는 Mk2의 전원 공급 아키텍처는 9개의 추가 고성능 전압 조정기를 사용하며 로컬 전원 공급 장치 디커플링이 Mk1에서 개선되어 성능을 더욱 향상시켜 놓았다.
(The meticulously re-engineered analogue circuits optimise ATC’s implementation of a new premium 32-bit AKM DAC, selected for exceptionally low noise and distortion. Supporting the DAC, the Mk2’s power supply architecture employs no fewer than nine additional high performance voltage regulators, and local power supply decoupling has been improved from the Mk1, yielding further performance gains.)
개선사항으로 입력 및 출력 게인단은 좌우 입력 버퍼링을 위한 두개, 좌우 채널을 위한 "진정한" 차동 출력 제공을 위한 여섯 개의 공통 이득 블록으로 구성된 이산 연산 증폭기의 배열에 의해 향상되었다.
포지티브 및 네거티브 드라이버는 병렬로 배열되어 신호 지연 및 위상 변이가 양쪽에서 동일하도록 했다. 시스템의 출력 단은 클래스 A로 바이어스된 단위 이득 보완 화합물(Sziklai) 쌍으로 구성되어 있다.
예를 들어 특정 칩의 legs 손으로 납땜하는 표면 실장 부품으로부터 얻은 많은 한계 이득과 결합된 이러한 주요 설계 수정은 모델 CDA2 Mk2의 아날로그 스테이지가 매우 넓은 대역폭에서 매우 낮은 잡음 및 왜곡을 나타내는 것을 보장한다. 또한 트윈 리어 마운트 아날로그 포노/RCA 입력과 추가로 되어 있다.
또한 트윈 리어 장착형 아날로그 포노/RCA 입력단자와 3.5mm 미니 잭을 통한 추가 Aux 아날로그 입력 단자가 있다. 이 입력 단자는 휴대폰, 태블릿 및 기타 저출력 휴대 장치와의 호환성을 개선하기 위해 높은 입력 감도를 갖추고 있다.
또한 Mk2시스템은 30-600Ω에서 헤드폰을 구동 할 수 있는 개정된 고성능 헤드폰 앰프를 사용하여 광대한 배열의 현대 헤드폰 설계로 탁월한 결과를 제공해준다. 출력은 후면 패널에 장착된 6.35mm 잭을 통해 출력된다.
모델 CDA2 Mk2시스템의 섀시는 강철과 알루미늄의 조합으로 구성되어 있으며 댐핑을 사용하여 패널 공명을 제어한다. 전면 패널은 13mm/0.5 "알루미늄 합금으로 압출 성형된 섹션에서 기계 가공되어 브러시 처리되고 은도금 처리된 실버 마감 처리가 되어 있다. 이 제품은 IR 리모컨과 함께 제공되며 6년 보증(2년 CD 메커니즘)의 적용을 받는다.

CDA2 MK 2 CD/DAC 프리앰플리파이어 재원

설계방식: CD/DA컨버터 내장형 프리앰플리파이어시스템

    프리앰플리파이어부

재생주파수대역:-3dB(2Hz–280kHz)
디스토션:<0.0008%((1kHz/102dB)
입력감도: Aux 600mV 3.5mm inputs 400mV 2V(출력시)
최대출력레벨: 포노 9.2V r.m.s XLR 18.4V r.m.s.
오버로드캐퍼시티: 13dB
입력감도: 14KΩ
출력임피던스:10Ω
S+N비:
광대역: >96dB
DIN : >108dB
IEC “A” : >112dB
출력XLR CMRR(100Hz–10kHz):>60dB
디스토션: <0.001%(at all supported sample rates)

  CD플레이어부

디스토션: <0.0015%(1kHz/-96dB)
         <0.003%  (10kHz-90dB)
재생주파수대역:+/-0.2dB (20Hz–20kHz)

  디지털부

사용디스크: 44.1kHz, 48.0kHz, 88.2kHz, 96.0kHz, 192.0kHz*
           * 192kHz supported via coaxial input only

  디지털입력 USB부

디스토션: <0.001%( at all supported sample rates)
          44.1kHz, 48.0kHz, 88.2kHz, 96.0kHz, 176.4kHz, 192.0kHz,
          352.8kHz, 384kHz

Supported Worldlenghts
광과 동축: 16비트 & 24비트
USB: 16비트, 24비트 & 32비트

  DSD부

재생주파수대역:-1dB(10Hz–50kHz)
Supported DSD Rates: Windows DSD64, DSD128 & DSD256
                       MacOS DSD64 & DSD128
크기(WHD): 445 x 90 x 330mm
중량: 7kg
연락처:+44 (0)1285 760561(영국)

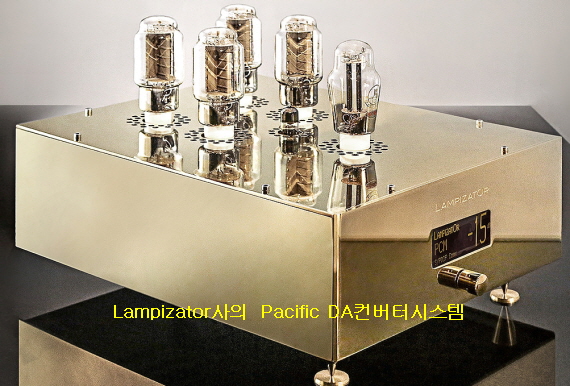

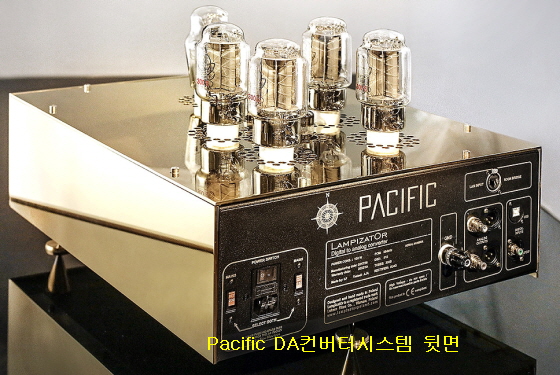

Lampizator사의 Pacific DA컨버터시스템


Poland의 Warszawianka에 위치해 있는 오디오시스템 제조 메이커인 Lampizator사는  1965년 폴란드 Warszawa에서 태어난 오디오 디자이너 Lukasz Fikus에 의해 설립된 하이엔드 제조업체.
그는 바르샤바 폴리 테크닉 대학 전기공학과 출신으로 특수 배전 및 고전압 물리학 전공했다. 영국 런던 비즈니스 스쿨과 공동으로 바르샤바의 WUT School of Business에서 MBA를 받았다.
거대한 다국적 엔지니어링 회사에서 19년간 근무했으며 2010년 3월 Lukasz는 기업 환경에서 일하는 것을 그만두기로 결심하고 총책임자 직책에서 물러났다. 80년대 초 그는 취미로 오디오 프로젝트에 참여했다.
뉴욕 오디오 쇼에서 LampizatOr사는 디지털 장비 및 전자 제품을 2014년에 처음 소개했다. 당시 출품한 모자이크 어쿠스틱 일류미네이션 라우드 스피커에 힘을 불어 넣었으며 정말 인상적인 사운드를 생성했다.
투명하고 개방적이었으며 아름다운 3차원 사운드 스테이지를 만들었다. 동사가 신제품으로 개발 소개하고 있는 모델 Pacific DA 컨버터시스템은 디지털에서 아날로그로 전환하는 영역에서 새로운 차원의 신기술 제품이다.
DA컨버터 기술의 모든 측면을 새로운 기술로 설계 거의 1년 넘게 집중적으로 연구했다. 모델 Pacific DA 컨버터시스템의 설계 특징을 보게 되면 DSD 고유 필터 기술을 비롯해 가장 진보된 PCM 처리 기술을 들 수 있다.
또한 순수한 Active Anode Load SET 모드에서 DHT 튜브를 한 단계로 사용하여 제로 피드백 방식을 사용했다. 모든 부품들은 최고의 캡을 테스트한 후 선택된 MUNDORF사의 실버/골드 커패시터로 제작했다.
이외에도 터프론 절연, 실버 도금 PCB 트레이스에 실버 배선으로 제작했으며 대단히 큰 크기의 매개 변수가 있는 튜브 "다이오드 및 초크"전원 공급 장치로 되어 있다. 특히 값싼 전기 분해 대신 금속 호일 전원 공급 장치 커패시터 사용했다.
2개의 자체 클럭 및 사용자 정의된 펌웨어로 최고의 FPGA 비동기식 및 맞춤형 전원 USB 사용을 했고 저항 래더 이산 볼륨 제어 사용하고 있다. 사용한 진공관은  101D관을 비롯해
300B, 6A3, 245 또는 45, 242 및 PX4(교환 가능)등이다.
일반적으로 DA컨버터에서 매우 드문 솔루션이며 출력 커패시터는 Mundorf사의 Supreme Silver/Gold 그리고 소켓은 WBT사의 입력 및 출력 단자이고  이와 동등한 제품이며 정류기 진공관은 5U4G 또는 274B Octal base 5V와 동등한 5AR4WGB, 5Y3, GZ34 등이다.
동사가 판매하고 있는 모든 제품에는 일련번호가 있으며 고유한 기능을 제공하고 있고 모든 구성 요소는 무조건적이고 양도가 가능한 5년 보증을 제공하고 있다.

Pacific DA 컨버터시스템 재원

설계방식: PCM 변환 새로운 완전 밸런스드
         최대 24비트, SPDIF를 통한 최대 192kHz
          USB를 통해 최대 705kHz
          DxD LAN을 통해 최대 32비트/356kHz
          LAN 또는 USB만을 통한 DSD 변환,
          자동감지,자동전환, 64x, 128x, 256x, 512x
          (PCM conversion New fully balanced 2017 engine code “57”-up
          to 24 bit, up to 192 kHz via SPDIF, up to 705 kHz DxD via USB up
          to 32 bit/356 kHz via LAN DSD conversion via LAN or USB
          only, auto-sensing, auto switching, 64x, 128x, 256x, 512x)
출력전압신호:  3V pp,(요청에 따라 조정 가능. 볼륨 컨트롤 모델에서
               -64V에서 6Vpp 조정 가능
옵션입력: BNC, 두번째 SPDIF-RCA, AES/EBU, Toslink
정격전압 : 110-240V AC, RFI 필터 내장
AC소비전력: 70W(SE) 및 90W(Bal)
사용진공관: 5U4G 정류기, 2개의 6H6P 듀얼 3극, 2개의 SET DHT 3극 (4개는 평형)
            300B, PX-4, 101D, 45, 245, 345, 242, PX25(교체사용가능)
크기(WHD: 430 x 190(진공관포함/150) x 520(플러스 케이블100)
중량: 20kg
연락처:+48697994716(폴란드)

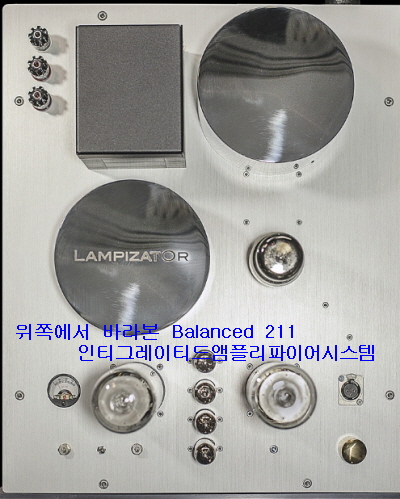

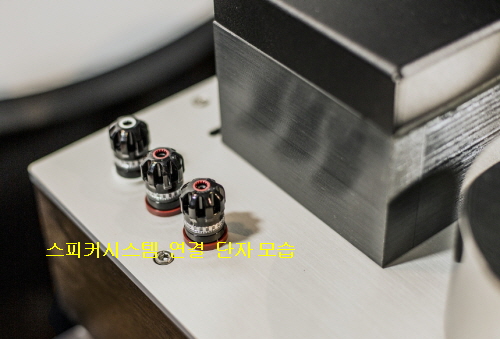

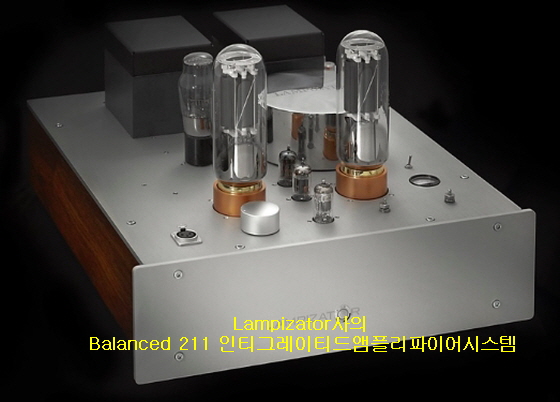

Lampizator사의 Balanced 211 인티그레이티드앰플리파이어시스템


Poland의 오디오시스템 제조 메이커인 Lampizator사가 소개 판매하고 있는 또 한 가지 제품으로는 진공관 소자를 탑재해 설계한 싱글 엔디드 3극(Single Ended triode) 모델 Balanced 211 인티그레이티드앰플리파이어시스템을 들 수 있다.

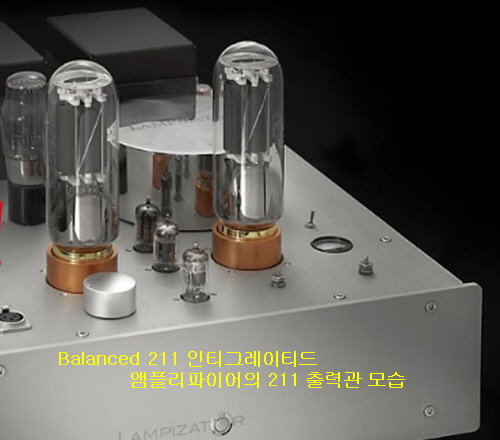

사진에서 보여 주고 있듯이 2개의 211 PSVANE 3극관 진공관을 사용하는 있는 모델 211 Balanced앰플리파이어시스템은 클래스 A(Class-A)급 푸시 풀 모노 블록 디자인 설계 시스템이다.
네거티브 피드펙(NFB)없이 채널당 85와트의 강력한 출력을 낼 수 있게 되어있으며 입력 Ladder형 스위치(24 SMD resistor pairs)가 있는 앰플리파이어시스템이다. NOS사의 Ecc808s 입력관이 사용되었다.
NOS사의 5687관은 드라이버에 사용되며  5R4WGB 정류관이 장착되어 있다. 이것은 입력에서 출력으로 변하는 싱글 엔디드형 3극 증폭 방식이다. 종래의 푸시-풀 증폭기에서 위상 스플리터 회로는 신호를 양 및 음의 두 부분으로 분할된다.
그러나 True Balanced 211 시스템에서는 위상 스플리터 회로가 사용되지 않는다. 대신 입력 및 신호 위상(입력 밸런스 소스 신호)에 SET를 사용한다. 이 신호는 전체 전력을 그대로 유지하면서 독립적으로 증폭하는 방식이다.
Ogonowski사의 트랜스포머는 출력 변압기 및 전원 변압기에 사용된다. 이 트랜스포머의 총 용량이 700VA이다. 전원 공급 장치에는 대형 트랜스포머를 탑재해 놓고 있다. 개별 트랜스포머는 각 작업마다 사용되며 한 면당 총 3개가 사용된다.
하나는 211, 다른 하나는 소형관용이고 다른 하나는 모든 히터용이다. 소형 진공관에는 초크 공급 장치가 있고 211s에는 자체 거대한 초크가 있다. 가능한 가장 짧은 신호 경로를 사용해 설계되어 있다.
밸런스드(XLR)에서 단 2“의 실버 와이어가 있으며 위상 당 총 4”밖에 없다. 이것은 추가 배선 없이 포트에서 첫 번째 진공관으로, 첫 번째 진공관에서 두 번째 진공관으로, 커패시터에서 주 진공관으로 이동한다.
이 모델에는 아날로그 바이어스 미터가 장착되어있어 줄력 진공관의 전류를 모니터링 해준다. 3극관 일치가 필요하지 않으며 전원 진공관에서 진공관 노화 드리프트를 보정 할 수 있다.
Lampizat사의 모든 부품은 수 시간 동안 청취 테스트를 거친 후 세심한 주의를 기울어
제품에 사용된다. 시스템의 외형 전면부 컬러는 black 또는 silver(top always silver)로 마감 처리되어 있다.
입력단은 1계통의 밸런스드(XLR) 그러나 SE단은 준비되어 있지 않다. 바이어스 대역은  -30에서-140V DC(covers all 211 types)되어 있다.

Balanced 211 인티그레이티드앰플리파이어시스템 재원

설계방식: 클래스 A급 증폭 방식
          싱글 엔디드 3극 증폭 밸런스드 모노 부럭 인티그레이티드 앰플리파이어
          (프리앰플리파이어 필요 없음)
출력: 85W + 85W
입력임피던스: 90KΩ x 2
출력임피던스:8Ω(speakers recommended)
출력트랜스포머: OGONOWSKI/LampizatOr 푸시풀
하이볼테지트랜스포머: Ogonowski(오디오출력트랜스포머 코어사용)
바이어스매뉴얼: (with exposed pot and meter)
볼륨: 스텝씩 ladder switch (24 SMD resistor pairs)
파워트랜스포머전체용량: 700VA. 3(transformers in total)
Rectification: 하이볼테지용 2개 분리형 900V(실리콘)
              1개는 400V(5c3s tube)
Anode supply: 900V DC
바이어스대역:-30-140V DC(covers all 211 types)
사용진공관: 211 triode(출력관)
           5687-NOS(드라이버관)
           Ecc808-NOS(입력관)
           5R4WGB(정류관)
소비전원: 195+195W(idle per channel)
          95W(on pre-heating/per each block)
크기(WHD): 450 x 140(250진공관포함) x 600mm
중량: 33kg(한대당)
판매가격: $12,995
연락처: +48697994716

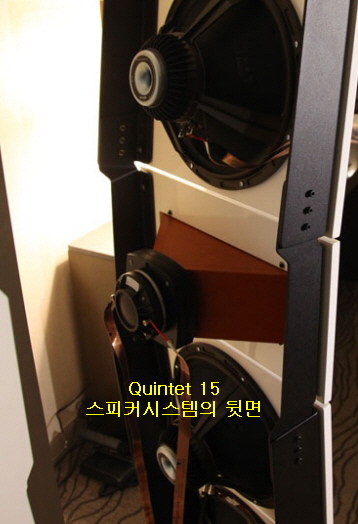

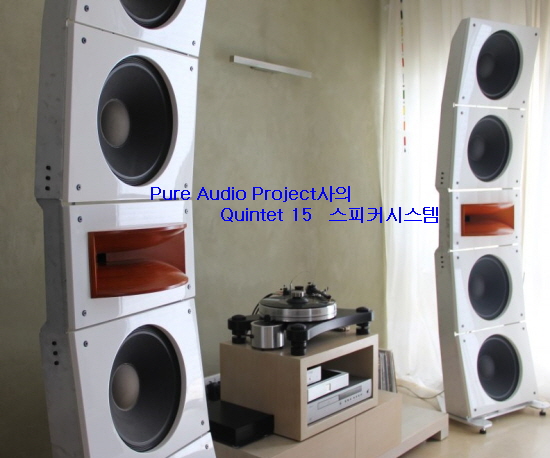

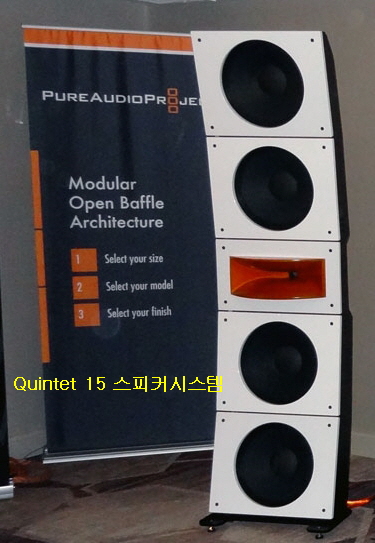

Pure Audio Project사의 Quintet 15 스피커시스템


Israel의 Givat Shmuel에 위치해 있는 Pure Audio Project사가 개발한 모델 Quintet 15스피커시스템은 사진에서 보여주고 있듯이 모듈씩 오픈 배플 (Modular Open Baffle Loudspeakers)라우드 스피커시스템 이다.
시스템의 드라이버 구성을 살펴보면 메인 드라이버(중고음용)는 PAP-Horn 1(full range units으로 교체 가능)이며 저음용 우퍼는 OB-A15NEO 15" 4개를 오픈 배를 시스템으로 알루미늄 프레임에 장착시켜 놓았다.
주요 특징을 살펴보면 모듈형 오픈 배플 아키텍처(Architecture feat)다양한 최상위 일치 드라이버로 제작되어 있다. Leonidas 패시브 방식으로 짧은 오디오 경로 그리고 업그레이드 가능하며 크로스 오버와 함께 작동하게 설계되어 있다.
또한 Nelson Pass가 설계한 아날로그 패시브 크로스오버 PAP-C1로 작동하며 사용 드라이버를 보게 되면 15″(OB-A15NEO)구경 저음용 우퍼 4개를 비롯해 혼 디자인의 1“ PAP-Horn 혼을 갖추고 있다,.
Main Driver: PAP-Horn1 (main driver is swappable to a variety of full range units)
Woofers: Eight OB-A15NEO 15" drivers on an open baffle system. Woofers: 8 x audiophile grade open baffle woofers, OB-A15NEO-Main Driver: TB, Horn1, various Voxativ 8″
Works with ‘Leonidas’ passive, short audio path, upgradeable, crossover Also works with PAP-C1, analog passiv crossover designed by Nelson Pass for PureAudioProject configurations).
모델 Quintet15시스템은 재생 음질의 선명함은 물론  리얼리즘 및 정서적 영향을 그대로 전해주게 제작되어 있다. 오디오 파일 급의 15" 구경 저음용 우퍼를 사용하여 직접적인 공기 이동 용량은 전례가 없다.
특히 보컬과 악기는 실제 상항에 가깝게 들리며 어떤 규모에서도 사용할 수 있는 점이 특징이다. 모델 Quintet15 스피커시스템은 세계 최고급 스피커시스템으로 어느 곳에서나 쉽게 배치 할 수 있다.
시스템 드라이버 구성은 세계 최고의 다양한 와이드 범위 드라이버를 제공하며, 동사가 판매한 모델 Trio15 소유자를 위해 Quintet15로 쉽게 업그레이드 할 수 있다. 새로운 프레임, 우퍼/배플 4개, 동일하거나 업그레이드된 메인 드라이버 및 Leonidas 크로스 오버에 대한 몇 가지 변경 사항이 모두 전환에 필요하다.
이 시스템을 위한 추가 기능은 모듈형 알루미늄 프레임을 비롯해 배플은 피아노 글로스, 정품 독일 오크(수공예품) 그리고 맞춤형으로 되어 있다. 사용 드라이버는 15" 구경 2개씩 4개를 사용 가운데에 TB, Horn 1 유닛을 부착시켜 가상 동축 방식으로 제작되어 있다.

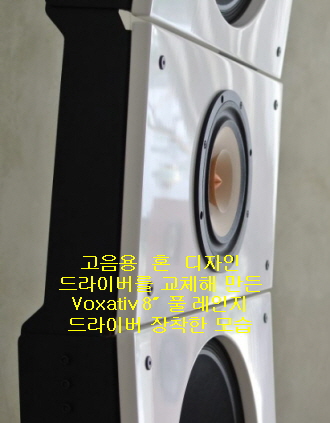

이 시스템은 중고음용을 Voxativ (w/AC-1.6) 풀 레인지 드라이버를 부착시켜 놓은 제품도 주문자의 요구에 따라 제작 판매하고 있다.(사진 참조) 저음용 오디오 파일 등급의 오픈 배플 우퍼,OB-A15NEO이다.
동사의 설명에 따르면 이 시스템은 4가지 구성 방식으로 판매하고 있는데  모델 Quintet15 TB (w/TB W-1808)을 비롯해 Quintet15 Voxativ (w/AC-1.6), Quintet15 Horn1 그리고 Quintet15 Voxativ (w/AC-PiFe)등이다. 제품 판매 가격도 별도로 되어 있어 재원에서 확인해 보시기 바랍니다.

Quintet15스피커시스템 재원

설계방식: 모듈러씩 오픈 배플 (Modular Open Baffle Loudspeakers)시스템
사용유닛: TB, Horn 1“
          15″저음용 우퍼 4 xaudiophile grade open baffle woofers,
          OB-A15NEO. Main Driver: TB, Horn1,
          various Voxativ 8″(중고음용 별도 교체용)
재생주파수대역:~30Hz(hearable and feel-able)-20KHz
패시브크로스오버: ‘Leonidas’ XO, configured to the specific main drivers
액티브크로스오버: PAP-C1(Analog)또는 miniDSP
임피던스: 8Ω
출력음압레벨: 96dB/W/m
크기(WH): 21.26" x 84"
중량: 148 lbs(한개당)
판매가격: $9,990(VAT포함)
          Quintet15 TB (w/TB W-1808): US$ 6,990
          Quintet15 Voxativ (w/AC-1.6): US$ 8,990
          Quintet15 Horn1: US$ 9,990
          Quintet15 Voxativ (w/AC-PiFe): US$ 10,900
연락처: +972 (0)54 258 4258

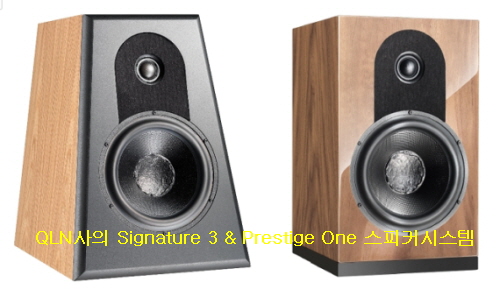

QLN사의 Signature 3 & Prestige One 스피커시스템


QLN사는 1977년 음악을 잘 재생할 수 있는 라우드스피커시스템 설계 방법에 대한 아이디어로 시작되었다. 이 근본적인 야망은 현재까지도 남아 있으며 제품을 개선하고 연구 결과를 활용 현재까지 이여지고 있다.
동사는 80년대 초반부터 유럽, 북미 및 극동 지역에서 활동해 왔으며 동사 자신의 기술적인 개발을 공급 업체와 협력하여 드라이버 유닛을 개발하고 끊임없이 기술 향상을 추구하고 있다.

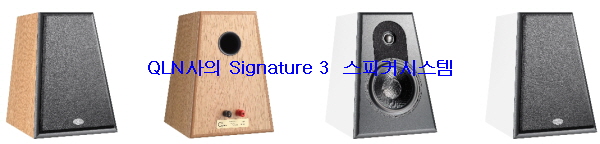

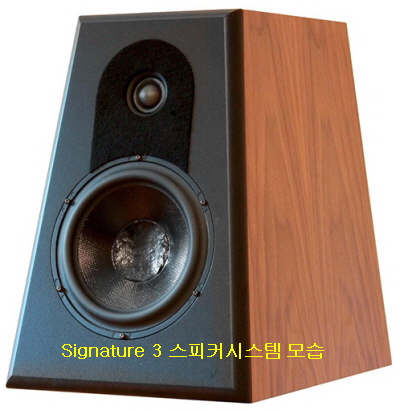

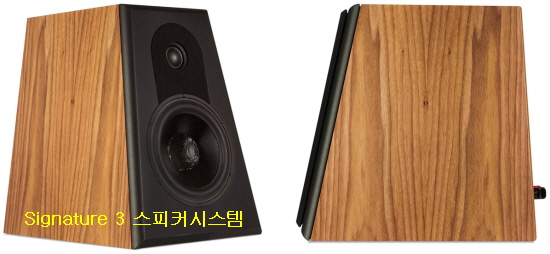

Signature 3 스피커시스템


동사가 소개하고 있는 2종류의 북 셀프형 스피커시스템은 2웨이 2유닛 방식으로 사용 드라이버들은 똑같은 것을 탑재해 제작되어 있다. 그러나 외형 디자인을 사진에서 보여 주고 있듯이 전혀 다른 방식임을 알 수가 있다.

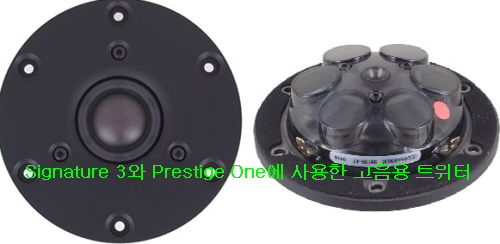

중저음용에는 덴마크 드라이버 제조업체인 Scan Speak사가 특별히 선택한 맞춤형으로 개발해 만든 25mm 구경의 소프트 돔형이며 중저음용은 180mm 구경의 Kevlar 콘 재질로 만든 것이다.
21세기 하이엔드 드라이버 기술의 최신 버전을 사용하고 있다. 사용하고 있는 드라이버에 대한 설명을 부언한다면 마그넷 시스템에 구리 링이 내장된 독특하게 코팅된 케블라 재질로 되어 있다.
특히 중 저음대역에서 대칭 구동과 높은 다이내믹을 제공하여 상호 변조 왜곡을 동시에 억제하여 업계 최고의 하이엔드 음성 처리 및 놀라운 마이크로/매크로 다이나믹스를 제공하고 있다.
2 제품 전부 콤팩트한 사이즈에 2웨이 2유닛 위상 반전 설계시스템으로 인클로저 후면에 위상 반전 포트가 설치되어 있다. 스피커시스템 디자인과 마찬가지로 독특한 일루미네이터 트위터는 모든 청취 위치에서 탁월한 보컬 연주와 탁월한 이미징을 제공해 준다.
대형 롤 서라운드 및 섬유 돔 진동판은 30KHz이상의 초 고음 대역을 재생시켜 줄 수 있게 되어 있다. 평탄한 주파수 응답은 몰론 탁월한 분산 능력을 제공해준다. 독특한 AirCirc자석 시스템과 후방 챔버는 반사와 공명을 제거하고 있다.
(The tweeter’s large roll surround and textile dome diaphragm is said to provide a flat frequency response above 30kHz with outstanding off-axis dispersion. It uses what they call an AirCirc magnet system.)
특히 중역에서보다 대칭적인 드라이브와 높은 다이내믹을 제공하는 동시에 상호 변조 왜곡을 억제하고 있다. 그들은 이 트위터를 일루미네이터(Illuminator)트위터라고 부른다. 새로운 모델 Signature 3시스템은 세련된 스피커 엔지니어링을 제시하고 있다.
시스템의 캐비닛과 크로스 오버를 살펴보자. 모델 Signature 3시스템은 경사진 솔리드 28mm 배플은 중저음용 드라이버와 고음용 트위터 사이의 완벽한 시간 정렬(perfect time alignment between woofer and tweeter.)을 제공하게 배치되어 있다.
둥근 모서리는 배플 회절을 방지하는 반면 비스듬하게 기울어진 캐비닛은 캐비닛 내부의 모든 정재파를 억제하게 되어 있다. (Rounded edges help avoid baffle diffraction while the slanted cabinet suppresses any standing waves inside the cabinet.)
Qln사의 독창적인 Qboard® 특허는 우수한 댐핑 샌드위치 기술을 바탕으로 캐비닛 구조를 다시 설계함으로써 구조적 공진이 제거되었다.
시스템의 크로스 오버 네트워크는 내부 구성 요소와 필터 공진을 피하기 위해 하이엔드 오일 충진 커패시터와 베이크 코일로 완전히 재설계 되어 고정 배선되어 있다. 결과적으로  크로스오버 내에서 전체 주파수 범위에 걸쳐 완벽한 타이밍이다.
(By again basing the cabinet construction around Qln’s unique Qboard® superior damping sandwich technology, structural resonances are eliminated.
Crossover has been completely redesigned and hardwired with high-end oil-filled capacitors and baked coils to avoid any internal component and filter resonances.
The result is perfect timing within the crossover and throughout the entire frequency range.)
동사의 설명에 의하면 30여 년간의 스피커시스템에 대한 연구, 개발, 설계 및 조립 공정에서 모델 Signature 3시스템은 시대를 초월한 전통의 유산을 담고 있는 제품임을 강조하고 있다.
디자이너의 접근 방식과 도전은 Signature 플랫폼을 개선할 때 디스토션 감소 및 존재감, 타이밍, 음색, 디테일 수준 및 마이크로/매크로 다이내믹스의 추가 감소와 같은 많은 도전적인 성능 영역에서 이미 웅변적인 성능을 향상시키는 것이었다.
프로그램 자료의 수준, 규모 및 복잡성에 관계없이 이러한 노력은 다시 한 번 완벽한 프로그램과 자료에 대한 타협 할 수없는 독창적인 통찰력을 제공하면서 완벽한 형태와 기능의 시대를 초월하여 완벽하게 결합된 결과를 가져 왔다.
케이블 및 스피커 커넥터 내부 케이블 링은 스웨덴에서 자체 제작한 특수 설계로 제작되었다. 폴리프로필렌 절연과 12pc 단단한 코어 순수 구리 와이어 디자인. 모든 구성 요소는 신중하게 수 가공으로 선택하고 모든 위반 사항에 대해 개별적으로 테스트하고 있다.
비금속 단자 플레이트와 극 나사는 유도 전류를 피하기 위해 사용되었다. 스피커 연결 단자는 그립에 잘 맞는 스크루와 결합된 순수한 구리 재질로 되어있다. 캐비닛 구조는 특허 Dual density Qboard®이며 스피커시스템 연결 터미널은 싱글방식 그리고 외형 컬러는 Walnut, White satin, natural oiled Oak 등으로 마감 처리되어있다.

Signature 3 스피커시스템 재원

설계방식: 2웨이 2유닛 북 셀프형
사용유닛: 고음용 25mm 소프트 돔형
          중저음용 180mm Kevlar
재생주파수대역:
임피던스: 8Ω
추천앰플리파이어출력: 25-250와트(RMS)
출력음압레벨: 87dB(1W/1m)
저음대역주파수:-3dB 42Hz
크기(WHD): 265 x 370 x 365mm
중량: 12,5kg(한개당)
판매가격: $6,999

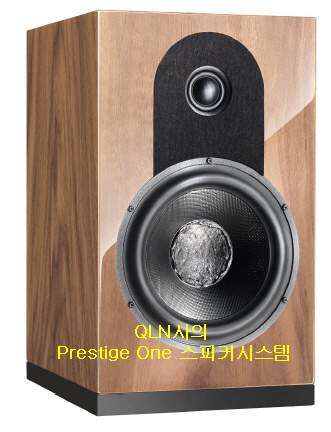

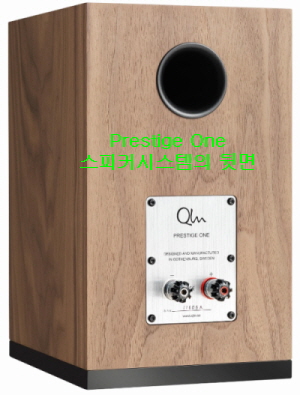

Prestige One 스피커시스템


모델 Prestige One시스템은 Signature 3과 동일한 기본 DNA를 공유하고 있는 시스템이다. 다시 말해 주요 요소 중 많은 부분이 Signature 3과 같다. 특히 사용 드라이버는 고음용 트위터는 25mm 소프트 돔형이고 중저음용은 180mm Kevlar재질이다.다만 일부 부품은 그렇지 않다. 교체가 가능하고 독특한 부품들을 사용 나름대로 1989년부터 사용되어 오랜 세월에 걸쳐 발전해 왔다. 모든 주변 부품이 추가되었으며 Mundorf사의 콘덴서와 에어 코일로 크로스 오버가 고정되어 있다.
시스템의 캐비닛 구조는 특허 Simplified 22mm Qboard®이며 스피커시스템 연결 터미널은 WBT사의 싱글방식 그리고 외형 컬러는 Walnut, White satin, natural oiled Oak 등으로 마감 처리되어있다.
(Qln Prestige One is sharing the same basic DNA as the Iconic Qln Signature speaker. Many of the key elements have been borrowed from our Signature model, like choice of material and technical solutions.
The big challenge is to simplify without losing the key elements. Some of the parts where not possible to replace and had to stay, as the unique 7” Kevlar® woofer that have been in use since 1989 and have evolved over the years.
The 7” Kevlar® woofer is the spine of the Qln Prestige One, around which all the surrounding parts are added. This sole component is not the only factor of success, but a very meticulous balance of parts and tuning.
All parts have an impact of performance, every material its own character. All parts have to be carefully chosen and their mixture needs to be balanced to make the perfect symbiosis between all involved components.
The bass/mid range and treble drivers have been specifically selected and custom developed by industry renowned Danish driver manufacturer Scan Speak. Crossover is hardwired with Mundorf capacitors and baked air coils to avoid any internal component and filter resonances. The ultimate goal is to make you listen and enjoy the music, and forget everything else.)

Prestige One 스피커시스템 재원

설계방식: 2웨이 2유닛 구성 북 셀프형
사용유닛: 고음용 25mm 소프트 돔형
          중저음용 180mm Kevlar
저음대역주파수:-3dB 48Hz
임피던스: 8Ω
추천앰플리파이어출력: 25-250와트(RMS)
출력음압레벨: 87dB(1W/1m)
크기(WHD): 210 x 358 x 260mm
중량: 12kg(한개당)
연락처: www.qln.se

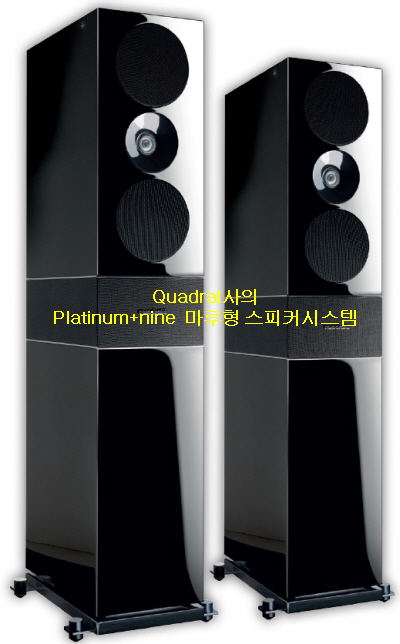

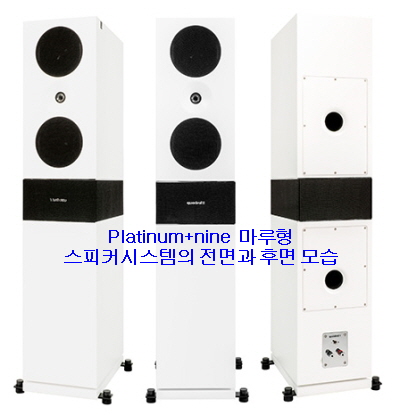

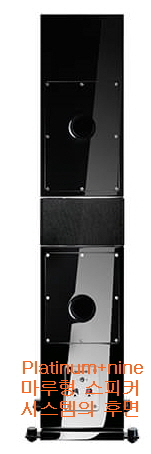

Quadral사의 Platinum+nine 마루형 스피커시스템


독일 하노버(Hannover)에 위치해 있는 Quadral사는 30년 넘게 각종 하이엔드급 오디오시스템들을 개발 소개하고 있는 제조 메이커. 특히 동사가 소개하고 있는 각종 스피커시스템은 오디오 파일들로부터 좋은 반응을 얻고 있다.
Quadral사가 최근에 출시한 모델 Platinum+Nine 스피커시스템은 사진에서 보여주고 있듯이 전면 판넬을 보게 되면 가상 동축(D‘Appolito)방식으로 드라이버를 구성시켜 설계한 3웨이 5유닛 위상 반전 마루형시스템.
사용 유닛은 고음용 트위터는 RiCom이며 미드 레인지 드라이버인 중음용은 동사가 개발한 특허 드라이버인 모델 ALTIMA® 155mm 구경 2개를 그리고 저음용 우퍼도 동사가 개발한 210mm구경 ALTIMA® 2개를 탑재해 제작했다.
(New PLATINUM+ series from quadral takes it with the very big players. Equipped with the AURUM proven quadral ALTIMA® membrane and the pressure chamber reflex system in the bass, PLATINUM+ series has outstanding AURUM genes.
High wall thicknes guarantees maximum impulse fidelity and lowest discoloration. And last but not least, the ring radiators with optimized waveguides provide a mature sound image.)
마지막으로 최적의 도파관을 갖춘 링 라디에이터는 성숙한 사운드 이미지를 제공해 준다. 또한 최적화된 위상 응답을 위한 부드러운 필터로 최대 다이내믹 및 낮은 크로스오버주파수를 제공해 준다.
둠직한 중량급의 스피커시스템으로 자체는 물론 외부의 진동 등에 영향을 받지 않게끔 스크래치 감지를 위한 탈착씩 실리콘 보호 기능이 있는 스파이크를 부착시켜 놓았다. 크롬 도금 고급 단말기가 포함되어 있다.
(The D‘Appolito arrangement in the midtones of the PLATINUM+ seven and PLATINUM+ nine ensure maximum dynamics and low cut-off frequencies with gentle filters for an optimized phase response.
The 2x 210mm quadral ALTIMA® woofers of the PLATINUM+ nine also provide an abyss, powerful bass.)
이외에도 고품질 스크루 터미널 및 고음용 조정 스위치가 준비되어있으며 캐비닛 외형 컬러는 검정색이며 고급스런 모습을 보여주고 있는 시스템이다.

Platinum+Nine 스피커시스템 재원

설계방식:3웨이 5 유닛 위상 반전 설계 마루형
         (Design principle Pressure chamber reflex)
사용유닛: 고음용 RiCom 트위터
          중음용 155mm(ALTIMA®) 2개
          저음용 210mm(ALTIMA®) 2개
재생주파수대역: 23Hz-48.000Hz
노멀/뮤직파워: 200W/300W
크로스오버주파수: 280Hz/2.700Hz
출력음압레벨: 89(dB/1W/1m)
임피던스: 4Ω
크기(WHD): 250 x 1180 x 405mm
연락처: +49(0)511 7904-0

프린트 목록
723   R : 2018년도 10월3번째 신제품 퍼레이드
Rogers High Fidelity사의 65V-1  인티그레이티드앰플리파이어 미국 뉴욕 Warwic...
18·10·15
hit : 16
722   A : 2018년도 10월2번째 신제품 페레이드
Apurna사의 Prelude 앰플리파이어 프랑스 Granges에 위치해 있는 Apurna사가 개발한 모델 Prelud...
18·10·08
hit : 44
721   K : 2018년도 10월 첫 번째 신제품 페레이드
Kudos Audio사의 Titan 505 스피커시스템 영국 County Durham에 위치해 있는 Kudos Audio...
18·10·01
hit : 50
720   E : 2018년도 9월 4번째 신제품 페레이드
Emotiva사의 XPA-DR2 2채널 파워앰플리파이어 미국 테네주 Franklin에 위치해 있는 Emotiva Aud...
18·09·24
hit : 64
719   A : 2018년도 9월3번째 신제품 페레이드
Accoustic Arts사의 Player II CD디지털플레이어시스템 독일 Lauffen 지역에 위치해 있는 ...
18·09·17
hit : 74
718   K : 2018년도 9월2번째 신제품 페레이드
Karan Acoustics사의 KA L Mk3 프리앰플리파이어       ...
18·09·10
hit : 66
717   O : 2018년도 9월 첫번째 신제품 페레이드
Ortofon사의 MC Century 카트리지 덴마크 Nakskov에 제조 공장을 갖추고 있는 Ortofon A/S사가...
18·09·03
hit : 78
716   K : 2018년도 8월4번째 신제품 페레이드
Kinki Studio사의 EX-M1 인티그레이티드 앰플리파이어 중국 Shiweitangc에 위치해 있는 Kink...
18·08·27
hit : 97
715   S : 2018년도 8월3번째 신제품 페레이드
S.A. Lab사의 Black Knight 인티그레이티드 앰플리파이어      러시아 ...
18·08·20
hit : 87
714   O : 2018년도 8월2번째 신제품 페레이드
Oracle Audio사의 Origine MkII 턴테이블 캐나다 Quebec시 Sherbrooke에 위치해 있는 ...
18·08·13
hit : 72
713   C : 2018년도 8월 첫번째 신제품 페레이드
Cabasse사 5.1 홈 시네마 시스템      프랑스 Plouzané에...
18·08·06
hit : 127
712   D : 2018년도 7월4번째 신제품 페레이드
Dayton Audio사의 Epique CBT24 스피커시스템    미국 오하이주 Springboro에 ...
18·07·23
hit : 160
711   M : 2018년도 7월3번째 신제품 페레이드
Merrill Audio사의 Element 118 Monoblock 파워앰플리파이어 미국 뉴저지 주 Bernardsvill...
18·07·16
hit : 109
710   G : 2018년도 7월2번째 신제품 페레이드
Goldnote사의 IS-1000 슈퍼 인티그레이티드 앰플리파이어    이태리 Florence 지역...
18·07·09
hit : 135
709   P : 2018년도7월 첫 번째 신제품 페레이드
Primare사의 I35 Netwoked 인티그레이티드 앰플리파이어 북유럽 스웨덴 Limhamn에 위치해 있으면서...
18·07·02
hit : 146
708   R : 2018년도 6월4번째 신제품 페레이드
Reed Muse사의 Reed Muse 3C 레코드플레이어 Lithuania의 Kauno에 위치해 있는 Reed Muse...
18·06·18
hit : 175
707   A : 2018년도 6월3번째 신제품 페레이드
Advance Acoustics사의 X-A1200 모노부럭 파워앰플리파이어 프랑스 파리 근교에 위치해 있는 오...
18·06·11
hit : 168
706   T : 2018년도 6월2번째 신제품 페레이드
Primare사의 I15 Prisma 인티그레이티드 앰플리파이어 북유럽 스웨덴 Limhamn에 위치해 있으면서 1...
18·06·04
hit : 172
705   A : 2018년도 6월 첫번째 신제품 페레이드
Audia Flight사의 Strumento No 1 MK 2 스테레오 프리앰플리파이어 1996년 프로 전자 공...
18·05·28
hit : 202
704   H : 2018년도 5월 4번째 신제품 페레이드
HSE사의 Reference Phono Preamp 7 프리앰플리파이어시스템 스위스의 Schlieren에 위치해 있...
18·05·21
hit : 167
1234567891037
검색
Copyright 1999-2018 Zeroboard / skin by GGAMBO
