W : 2018년도 1월 첫번째 신제품 페레이드
 이영동    | 2018·01·01 12:29 | HIT : 395

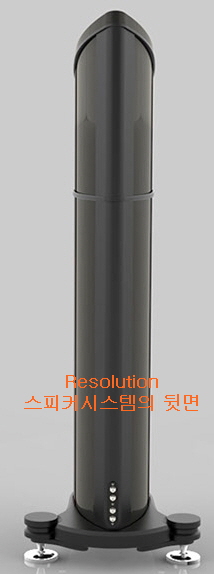

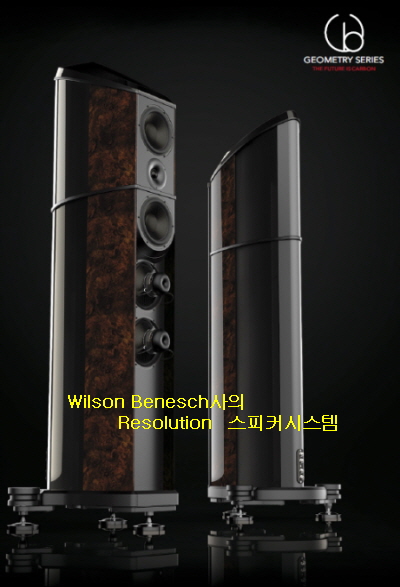

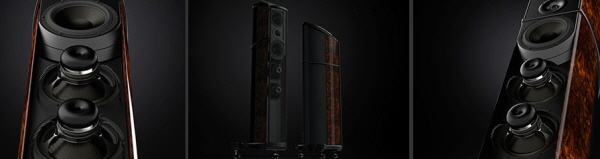

Wilson Benesch사의 Resolution 스피커시스템


영국 셰필드라에 위치해 있는 하이엔드 오디오시스템 제조 메이커인 Wilson Benesch사가 개발 소개하고 있는 Resolution 마루형 스피커시스템은 2웨이,(electric), 4웨이(acoustic)
Poly-alloy hybrid 설계 멀티 드라이버 마루형

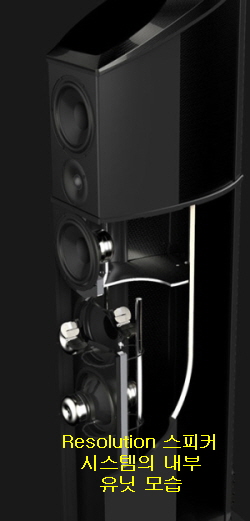

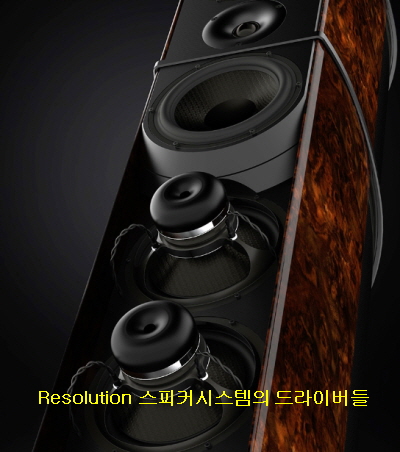

사진에서 보여 주고 있듯이 멀티 드라이버 구성 방식으로 사용 드라이버를 보게 되면 고음
용에 25mm 구경의 Semisphere 트위터를 위시해 170mm 구경 Tactic II 중음용, 170mm 구경 Tactic II Upper 저음용 그리고 170mm 구경 Tactic II Isobaric 베이스 저음용 드라
이버 4개 등을 사용해 제작되어 있다.
이 모델은 Wilson Benesch사의 스피커시스템 설계의 최신 기종인 'Geometry 시리즈이다. 동사는 스피커시스템 제조 시설에서 설계 및 엔지니어링 제조 메이커로 해상도는 탄소 섬유 복합 모노코크와 정밀 기계 가공 된 금속 합금 구성 요소로 형성된 독특한 하이테크 인클로저에 회사의 최첨단 드라이브 기술을 자랑하고 있다.
(Poly-alloy hybrid construction-Resolution incorporates the company’s state-of-the-art drive technology in a unique high-tech enclosure, formed from a carbon fibre composite monocoque and precision machined metal-alloy components.)
특히 설계, 개발 및 제조 부분에서는 타의 추정을 불허할 정도의 독특한 드라이브 기술을 갖추고 있다. 즉 이 제품에 사용한 Tactic-II 다이내믹 드라이브 장치와 Semisphere 고음용 트위터는 모두 강력한 NdFeb 자석을 사용하여 제작되었다.
이 자석은 이국적인 자석으로부터 최대한의 힘을 추출하도록 설계된 고도로 설계된 로우 프로파일 합금 구조로 조립되었다. Isactactic 폴리프로필렌은 Tactic-II에서 사용되고 실크- 탄소 하이브리드 돔은 Semisphere에서 사용되었다.
(Isotactic Polypropylene in utilised in the Tactic-II and a Silk-Carbon hybrid dome in the Semisphere. The choice of materials within the membrane of the drive technology is critical to the character of the Resolution, providing an intelligently considered balance of stiffness and damping characteristics.)
드라이브 기술의 멤브레인 내 재질 선택은 분해능의 특성에 중요하며 지능적으로 고려되는 균형과 댐핑 특성의 균형을 제공한다. 모델 Resolution시스템은 30Hz에서 30kHz까지 넓은 대역폭의 주파수 응답을 특징으로 하고 있다.
시스템 대역 전반에서 보다 투명하고 통합된 상태로 유지되며 신념을 일시 중지하고 청취자를 넓은 사운드 스케이프에서 사라지게 해준다. 모든 Geometry Series 스피커시스템은 수 가공 제품이다. 특히 인클로저는 항공 우주용으로 개발한 실크 블랙 배플(sculptured carbon fibre top and carbon fibre enclosure combines with an aerospace Silk Black baffle and foot.)이다.
맞춤형 고광택 폴리머, 멋진 천연 나무 베니어 및 P1 컬러 카본 파이버 마감 처리로 설계되어 있다.(The Resolution can be engineered, with a range of bespoke high gloss polymers, stunning natural wood veneers and P1 coloured carbon fibre finishes to give the loudspeaker an identity unique to its owner.)

Resolution 마루형 스피커시스템 재원

설계방식: 2웨이,(electric), 4웨이(acoustic)
          Poly-alloy hybrid 설계 멀티 드라이버 마루형
사용유닛: 25mm(1")Semisphere 고음용 트위터
          170mm(7")Tactic II 중음용
          170mm(7")Tactic II Upper 저음용
          170mm(7")Tactic II Isobaric 저음용 4개
재생주파수대역:30Hz-30kHz(+/-2dB on-axis)
임피던스:6Ω(nominal), 3Ω(minimal)
출력음압레벨:90dB(1metre on-axis, 2.83V 입력시)
추천앰프출력: 채널당 100와트(최소)
크기(WHD): 520 x 1590 x 547mm
중량: 95kg
연락처:+44(0)114 285 2656(영국)

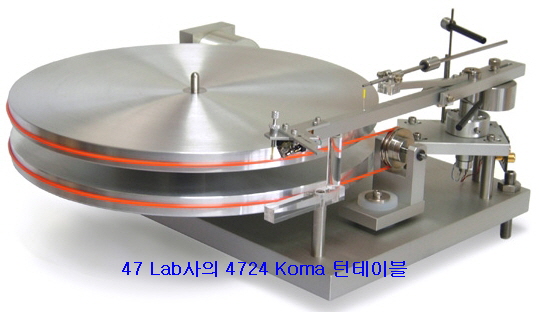

47 Lab사의 4724 Koma 턴테이블


1992년도에 설립된 일본 東京都에 위치해 있는 주식회사 47연구소는 각종 오디오용 제품들을 개발 전 세계 시장에 소개하고 있는 메이커. 동사가 개발 판매하고 있는 모델 4724  Koma 턴테이블과 4725 톤암 Tsurube 구성 시스템.

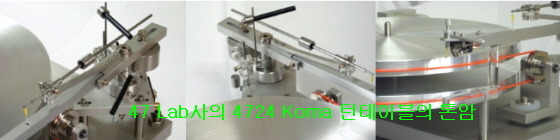

사진에서 보여 주고 있듯이 기존의 제품과는 전혀 다른 설계 방식을 보여주고 있는 아날로그 플레이어시스템으로 DC모터에 의한 벨트 드라이브로 플래터는 2개의 15밀리 두께의 순수 알루미늄 재질로 만든 것을 사용하고 있다.
자기 부상의 베어링과 33⅓에서 45회전까지 다섯 회전권선 볼륨에 의해 연속 가변(단 요청에 따라 78까지가능)속도 기능을 갖추고 있는 아날로그 플레이어시스템이다. 보드 두께는  20㎜로 순수 알루미늄 재질로 제작되어 있다.
또한 2개의 스테인리스 볼트로 수평 조정이 가능하게 되어 있다. 벨트 드라이브는 하나로 반전 방식이다. 완벽하게 외부 노출 디자인으로 동사가 부착시켜 놓은 톤암과 이상적으로 편리하게 사용 할 수 있는 점이 특징.  4725 Tsurube 톤암은 사진에서 보여 주고 있듯이 I자형 질량 분리형(Mass separation type)으로 바늘 침압은 가압 방식(Wait movement by sub arm) 출력 단자는 RCA 잭이며 이동할 수 있는 모빌 암 베이스(Mobile arm base), Wet 타입의 인사이드 forcan scanner로 되어 있다.

4724  Koma 턴테이블 재원

설계방식:DC모터에 의한 벨트 드라이브 자기 부상 방식
프레터: 2중 15mm 순 알루미늄 재질
회전수: 33⅓, 45회전
보드 : 20㎜ 두께 순수 알루미늄
수평조정 : 2개의 스테인리스 볼트로 조정
크기(WHD): 400 x 200 x 350mm
전원 : 외부전원(포함)
연락처: 0422-23-1316(일본)

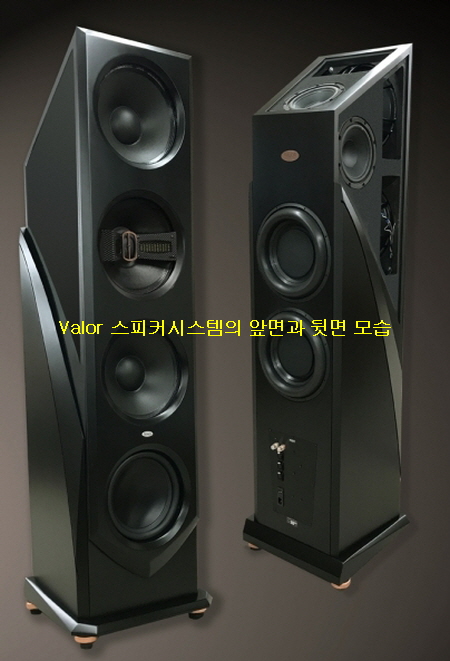

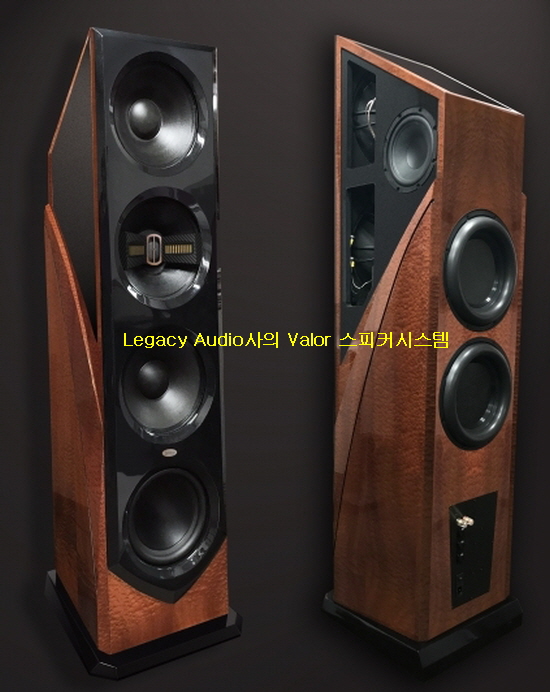

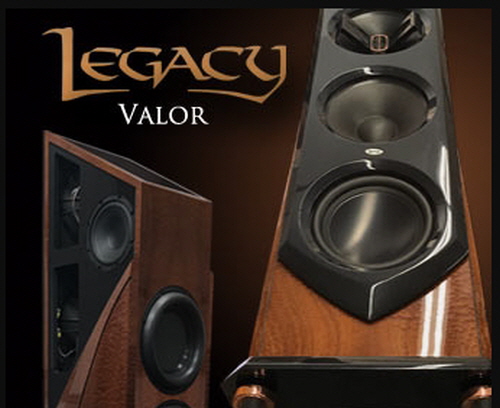

Legacy Audio사의 Valor 스피커시스템


미국 이리로이주 스프링필드에 위치해 있는 하이엔드 스피커시스템 제조 메이커인 Legacy Audio사가 개발한 2018년도 신제품. 모델 VALOR 스피커시스템은(Audio/Home Theater)동사의 제품 설명서대로 음악용 & 안방극장용으로 개발한 제품이다.
신기술의 탁월함을 그대로 보여 주고 있는 우아한 스타일로 거의 6피트 높이에서 300파운드 중량감을 자랑한 하이엔드 시스템이다. Valor시스템의 설계 특징을 보게 되면 4웨이 8유닛 구성 방식의 마루형이다.

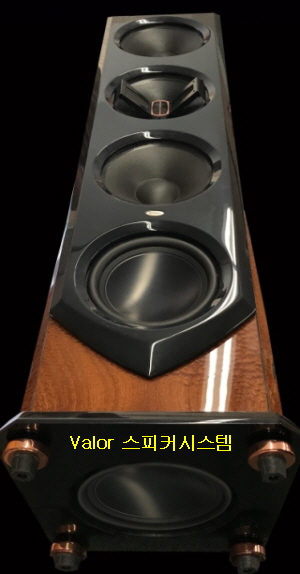

시스템에 사용한 드라이버들을 살펴보면 사진에서 보여 주고 있듯이 새로 특별하게 개발한
3 드라이버 앰비언트 어레이(specialized 3 driver ambient array)방식으로 고음용 트위터는 AMT사의 듀얼 4” 구경을 포스트 컨버전스 어레이에(post convergent array)브리지 마운트(bridge-mounted in) 장착시켜 놓았다.
중음용 미드 레인지 드라이버는 1.5”구경 동축형으로 티타늄/폴리에스터 진동판(coaxial, titanium/polyester diaphragm)의 웨이브 가이드(waveguide)가 부착되어 있다. 또한 중저음용 미드 우퍼는 14“ 구경의 카본/펄프 곡선형 콘(carbon/pulp curvilinear cone)으로 Neo Motor 다이폴 방식.
저음용 우퍼 드라이버는 듀얼 14” 구경의 카본/펄프 곡선형 콘으로 중저음용과 같은 드라이버를 사용하고 있다. 이 유닛은 슈퍼 카디오이드(super cardioid array) 방식으로 내장시켜 놓았다.
또한 초 저음용 서브 우퍼 드라이버는 듀얼 12“ 구경의 알루미늄 진동판을 사용해 제작된 유닛으로 480oz. 모터, 캐스트 프레임, 3" 듀얼 4 레이어 보이스 코일을 갖추고 있는 중량급 유닛이다.
이외에도 패시브 라디에이터형인 듀얼 12“ 구경의 드라이버는 뒷면 인클러저 하단(rear radiator, down-firing)에 대칭적으로 배치한 특허(patented symmetrically loaded with 2” travel)로 낮은 저음 대역 주파수 조정이 가능하게 한 하이브리드 카디오이드 패턴이다.
인클로저 상단에는 1조의 바인딩 포스트 단자가 준비되어 있으며 저음용 서브 우퍼 Stereo Unfold용 1계통 밸런스드(XLR)단자가 있다. 시스템의 내부에는 1kW급을 비롯해  Bass-750W 그리고 500W 미드 우퍼 그리고 Ambient Array-500W급 등을 탑재해 놓고 있다.시스템의 권장 앰플리파이어는 고음 대역에 필요한 60와트 이상의 1개의 외부 채널용이 추천하고 있다. 프로세서 웨이블릿 2계통 입력단을 위시해 8계통 출력단, 56비트 DSP, 룸 보정/스테레오 언 폴드 알고리즘 기능을 갖추고 있다.(Wavelet 2 input, 8 output, 56 bit DSP, Room Correction/Stereo Unfold algorithm. Low Freq. Alignment:Hybrid cardioid pattern, dual rear radiator, down-firing sub. Inputs:1 pair binding posts for upper range, 2 XLR balanced for bass, sub, 1 XLR for STEREO UNFOLD
Internal Amplification:Subs- 1kW, Bass- 750W, Mid-500W, Ambient Array-500W
Recommended Amp:1 external channel of 60 watts or greater required for high frequencies.)
2750와트의 내부 파워앰플리파이어와 56비트 프로세서를 사용하여 전례 없는 세부 사항으로 가장 역동적인 성능을 재현하게 제작되어 있다. 이 시스템은 스웨덴 Böhmer Audio의 Bill Dudleston과 Bernt Böhmer의 레거시 수석 기술자가 함께 개발한 시스템.
음장 재구성 분야에서 Dudleston의 34년의 경험과 Böhmer의 고도의 수학적 알고리즘을 종합한 시스템으로 공간 공명과 디지털 거친 문제를 해결하는 Wavelet 프로세서를 개발했다.
새로운 Stereo Unfold 기술(Stereo Unfold technology)은 음질 재생 시 손실된 중요한 공간 및 고조파 신호를 제거하여 숨겨진 정보 레이어를 표시하게 설계되었다. 2단계 프로세스에서 룸 수정 알고리즘은 방의 바닥, 천장 및 벽에서 조기에 원치 않는 반사를 제거하므로 Stereo Unfold 알고리즘이 L/R 정보로 인코딩된 벡터를 복원 할 수 있다.
그 결과 전면에서 후면으로의 깊이가 더 넓고 더 개방적인 사운드 스테이지에서 보다 선명한 사운드를 얻을 수 있게 했다. 각 공연자가 자신의 차원 공간을 갖고 있는 것처럼 현지화가 더 정확하다.
음색은 색소폰의 악의적인 리드와 벨 특성에 의해 쉽게 입증된다. 하이햇 페달을 펌핑하면 바깥쪽으로 가속하는 공기의 흐름을 거의 느낄 수 있다.  브러시는 스네어 헤드에서 깨끗하게 동그랗게 쌓이고 톰은 튀어 오르는 소리가 난다.
특히 보컬과 현악기의 고음대역은 너무 자연스럽기 때문에 스테레오 재생은 비교할 수 없다. 이미지 배치는 ​​현저한 수준이다.(The Legacy Valor relies on graceful styling to conceal an extraordinary arsenal of new technology.  At nearly six feet in height and closing in on 300 pounds the Valor employs 2750 watts of internal power per side and a 56 bit processor to reproduce even the most dynamic performances with unprecedented detail.
The Legacy Valor relies on graceful styling to conceal an extraordinary arsenal of new technology.  At nearly six feet in height and closing in on 300 pounds the Valor employs 2750 watts of internal power per side and a 56 bit processor to reproduce even the most dynamic performances with unprecedented detail.
The advancements are the combined efforts of Legacy's Chief Engineer, Bill Dudleston and Bernt Böhmer, of Böhmer Audio, Sweden. And while the sonic results may appear magical, they are the summation of Dudleston's 34 years of experience in the field of sound field reconstruction and Böhmer's highly touted mathematical algorithms.
Together they have developed the Wavelet processor which tackles the problems of room resonances and digital harshness while the new Stereo Unfold technology reveals hidden layers of information by unmasking important spatial and harmonic cues otherwise lost in playback.
The Valor system as a whole is about acoustic steering and making sure that both lateral and vertical information on the recording appears appropriately in the time domain.
In a two stage process the Room Correction algorithm cleans up the early unwanted reflections from your room's floor, ceiling and walls, thereby allowing the Stereo Unfold algorithm to restore the vectors encoded in the L/R information.  The result is a clearer sound with more depth front to back and a more open and spacious soundstage.
Localization is more precise as each performer seems to have their own dimensional space.  Timbre is richer as readily demonstrated by the sonorous reed and bell characteristics of the saxophone.
With pumping of the hi-hat pedal you can almost feel the flow of the air accelerating outward.  Brushes cleanly circle on the snare head and the floor tom has a resounding bounce. Harmonics of vocals and stringed instruments are so natural that  stereo playback pales in comparison.  Image placement is no less than remarkable.

VALOR 스피커시스템 재원

설계방식: 4웨이 멀티 드라이버 Audio/Home Theater 마루형 스피커시스템
사용유닛: 8“(3개 ambient array)
          고음용 Dual 4” (bridge-mounted in post convergent array)
          중음용 1.5” 동축(precision waveguide)
          중저음용 14”(dipolar)
          저음용 14”(cardioid array)
          초저음용 Dual 12”
           Dual 12”(Passive Radiator)
내장앰프출력: 1kW, Bass-750W, 500W 중반, Ambient Array-500W. 총 2750 와트
재생주파수대역: 12Hz-30kHz
임피던스: 100KΩ(밸런스드/XLR/4Ω)
출력음압레벨:100.5dB(2.83V/1m)
크로스오버주파수:  65, 800, 6K
크기(WHD): 16.25" x 67" x 18"
            20.75" x 1.5" x 20.75"(베이스)
중량: 288lbs(each)
연락처:800-283-4644 or (217) 544-3178(미국)

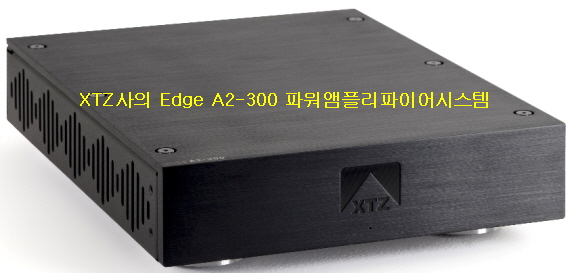

XTZ사의 Edge A2-300 파워앰플리파이어시스템


스웨덴의 오디오시스템 제조 메이커인 XTZ AB사는 1986년 12월 설립된 종합 판매 메이
커로 상호인 ZYX은 Z(시간축), Y(진폭) 그리고 X(주파수)를 의미하는 말로서 3차원적 요소
의 무결성에 의한 아날로그 오디오 재생을 뜻하고 있다고 한다.
동사는 특허 실용신안 등을 통해 시간 축 왜곡을 해소시킨 리얼 사운드 설계를 특징으로 하는 시스템을 개발 화제가 되고 있다. 동사가 소개 판매하고 있는 모델 XTZ Edge A2-300

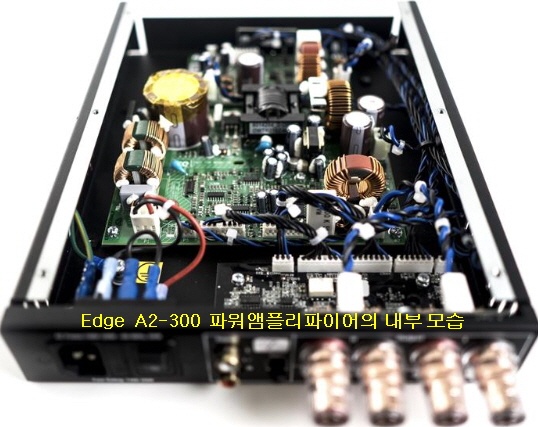

파워앰플리파이어는 사진에서 볼 수 있듯이 심플한 외형 디자인을 갖추고 있는 파워앰플리파어시스템.
채널당 최대 출력 300와트(4Ω)를 낼 수 있게 설계된 스테레오 시스템으로 최첨단 ICEpower 기술 설계로 만든 시스템. 설계 특징은 전력이 많이 소모되는 라우드 스피커에도 쉽게 전원을 공급할 수 있다.
이 새로운 앰플리파이어시스템은 증폭 기술과 전기 장치에서 XTZ의 노하우를 그대로 담고 있다고 볼 수 있다. 소량의 전력 소비(대기 모드에서 최대 90% 효율 및 0.27W)가 필요할 때 완전히 새로운 세대의 앰플리파이어이다.
(This brand new amplifier was created upon the great heritage of XTZ in amplification technology and electrical devices. Crossing the gap between a nearly never ending source of power with its 2 x 300W on 4Ohm when its needed and a vanishingly small power consumption (up to 90% efficiency and 0,27W in standby mode), the EDGE A2-300 marks the epoch of a totally new generation of amplifiers.)
최대 113dB의 다이내믹 레인지를 갖춘 이 앰플리파이어는 최소한의 배경 잡음으로 우수한 신호 증폭을 제공하고 있다. 보다 더 자연스럽고 밸런스가 잡힌 사운드를 위해 최대 신호 제어를 보장하기 위해 댐핑 계수가 1500보다 크게 되어 있다.
모델 Edge A2-300시스템은 전력 소비를 최소화하기 위해 자동 모드에서 사용할 수 있다. 또 다른 특징은 낮은 출력 임피던스이며 더욱 정확한 저음 컨트롤을 가능하게하고 Class AB 회로의 전통적인 앰플리파이어 보다 월등하다다.

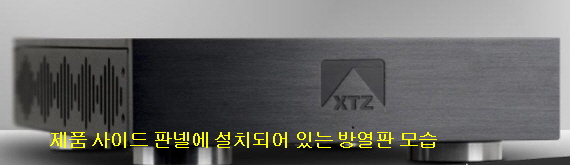

콤팩트한 디자인과 거대한 기계로 가공된 알루미늄 하우징은 앰플리파이어를 모든 하이파이 랙에 장식 할 수 있게 했다. 파워앰플리파이어가 핸드폰, 미디어 플레이어 등과 같은 일반 프리앰플리파이어 이외의 소스에 연결되어 있을 때 후면의 입력 게인 컨트롤을 사용하여 게인을 조정할 수 있다.

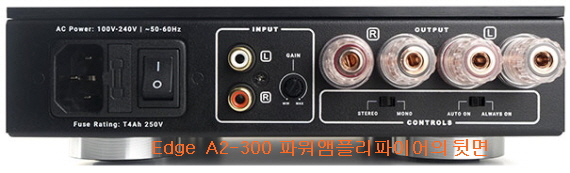

Bi-Ampliing 방식으로 연결사용 할 경우 후면의 스위치를 사용하여 출력 단을 모노로 전환 할 수 있다. 업계 표준인 19인치 랙 장착이 가능하며 특히 홈 시네마 애호가에게 중요하다.

Edge A2-300 스테레오 파워앰플리파이어 재원

설계방식: 2채널 파워앰플리파이어
          ICEpower®-triple loop feedback CLASS D 증폭 방식
출력: 150W+150W(8Ω/1% THD)
      300W+300W(4Ω/1% THD)
      460W+460W(2.7Ω/1% THD)
재생주파수대역: 5Hz–70kHz(-3dB)
THD+N: 0,005%(1kHz, 1-100W)
다이내믹레인지: 113dB S/N,(A-weighted at 300W,4 Ω)
댐핑펙터: >1500(8Ω, 20-500Hz)
소비전력: 0,27W(스텐바이시)
Idle Power소비전력: 6.80W
Auto On/Standby mode timer: 3mV trigger level/~8min
입력임피던스:38kΩ
출력임피던스:50mΩ
크기(WHD):200 x 58 x 285mm
중량: 2,3kg
판매가격: €495
연락처:+46(0)345-20049

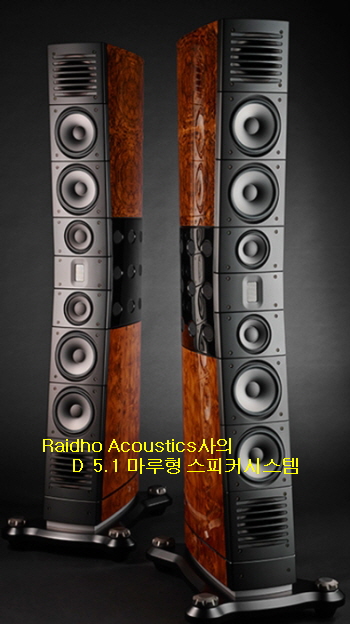

Raidho Acoustics사의 D 5.1 마루형 스피커시스템


덴마크 Pandrup에 위치해 있는 스피커시스템 전문 제조 메이커인 Raidho Acoustics사가 개발 소개하고 있는 D시리즈의 가장 크고 가장 우수한 모델 D-5.1시스템은 3웨이 7유닛 구성 마루형.
Raidho Acoustics사는 2004년 엔지니어이자 대표자인 마이클 보루센에 의해 설립되었다. 그는 어린 시절부터 스피커 제작을 취미로 성장 자전거 프레임 설계 기술 컨설턴트로서 경력을 쌓아왔다.
취미가 심해져 그는 결국 스피커 드라이버 설계에 도전하게 되고 마침내 2004년 현재 동사가 사용하고 있는 Raidho 리본 트위터를 내놓게 된다. 그 후 4년이지나 특허인 Ceramix
드라이버를 개발 하였고 이로서 자사 유닛을 가지고 스피커시스템을 설계하기에 이른 것 이다.
그가 첫 번째로 발표 된 것이 이미 본 사이트를 통해 오래전에 소개된바 있는 모델 Ayra C-1시스템을 내놓게 된 것이다. 그는 진동 공학을 전문으로하고 있으며, 스피커시스템 설계에서 일반적인 방식 보다는 오히려 정반대의 발상으로 제품들을 개발하고 있다.

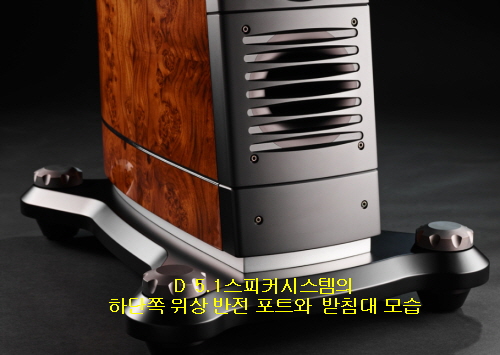

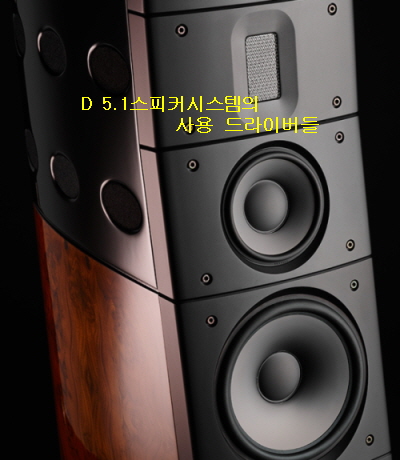

이 모델은 사진에서 보여 주고 있듯이 멀티 드라이버 구성 방식으로 위상 반전 설계 마루 형으로 전면에 2개의 대형 포트가 인클로저 상단과 하단에 설치되어 있다. 설계 특징은 가상 동축 구조로 7개의 유닛 구성을 보게 되면 1개의 리본형 고음용 트위터를 중앙에 두고 상하에 6개의 중음용과 저음용 드라이버를 분산시켜 부착시켜 놓은 방식이다.
사용 드라이버를 보게 되면 1개의 리본형 고음용 트위터는 밀폐 방식으로 2개의 115mm 구경 다이아몬드 중음용(Diamond mid-range) 상하에 두고 중앙에 부착되어 있다. 그리고 8" 구경의 같은 재질로 만든 저음용 드라이버 4개를 인클로저 상하에 2개씩 부착시켜 놓았다.
2개의 중음용인 미드 레인지 드라이버는 전례 없는 다이내믹 헤드 룸으로 압축률을 낮추고
(dynamic headroom lowers compression) 낮은 왜곡도(vanishing low distortion figures)를 제거해 주게 되어 있다. 인클로저 밑쪽에는 단단한 진동 방지 스파이크가 부착
되어 있는 받침대가 있다. 동사 최신의 혁신적인 기술로 철저한 수작업 공정을 거쳐 제작된 하이엔드용 스피커시스템이다.

D-5.1 스피커시스템 재원

설계방식: 3웨이 7유닛 구성 위상 반전 마루형
사용유닛: 고음용 리본형 트위터
          중음용 115mm 2개
          저음용 8“ 4개
재생주파수대역: 25Hz–50KHz
임피던스: 6Ω
출력음압레벨:89dB(2.83V/m)
크로스오버주파수: 3kHz(2/4 order)
크기(WHD): 250 x 1950 x 680mm
중량: 165Kg
연락처: +45 98 24 76 77

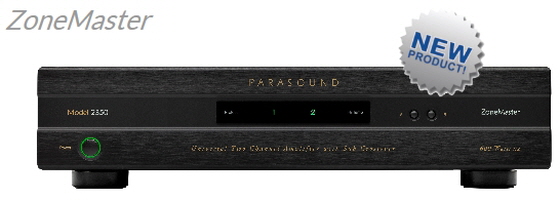

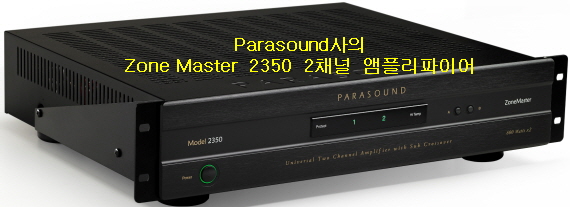

Parasound사의 Zone Master 2350 2채널 앰플리파이어


미국 샌프란시스코 McKinnon Avenue에 위치해 있는 다국적 오디오 제조 메이커인 Parasound사가 2017년 뉴 모델로 개발한 Universal 2 채널 앰플리파이어시스템. 설계 특징은 Sub Crossover 기능을 내장한 시스템.
사진에서 볼 수 있듯이 산뜩한 외형 디자인을 갖추고 있는 인티그레이티드형 앰플리파이어시스템으로 채널당 350와트(8Ω)실효 출력을 낼 수 있게 되어 있다. 4Ω에서는 600와트까지 가능하게 되어있다.

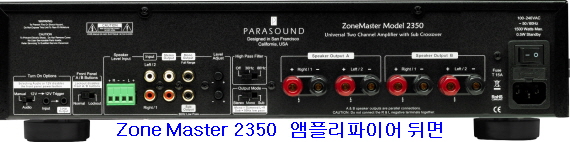

설계 특징을 보게 되면 Sub Crossover 기능을 내장한 시스템으로 A/B 버튼이 있는 2쌍의 스피커 출력단을 갖추고 있는 것을 비롯해 A/B 버튼을 비활성화 하는 후면 패널의 잠금 스위치, 30Hz 또는 80Hz로 전환 가능한 고역 통과 필터 등을 들 수 있다.
또한 루핑 출력이 있는 12V 트리거에 의한 자동 on/off, 오디오 신호에 의한 자동 on/off,
스피커 레벨 입력은 프리앰플리파이어 출력 잭이 없는 시스템과의 통합을 가능하게 하게 되어 있다.
또한 Parasound 클래스 AB 입력단(프리미엄 클래스D 파워단)을 위시해 외부 크로스 오버가 필요 없는 여러 개의 벽면 서브시스템을 구동하는 서브 우퍼 모드, 모노 모드는 L 및 R을 단일 스피커 애플리케이션에 결합 해준다.
이외에도 모노 풀 레인지 프리앰플리파이어 출력, 서브 우퍼 80Hz, 24dB/oct. 로우 패스 프리앰플리파이어 출력, 왼쪽 및 오른쪽 출력 잭 반복, 왼쪽 및 오른쪽 입력 레벨 컨트롤, 효율적이고 낮은 열 설계, 단락 회로 및 과부하 보호 그리고 EU 및 Energy Star 요구 사항을 충족하는 0.5 와트 대기 전력 소비 등을 들 수 있다.

(•High pass filter, switchable for 30Hz or 80Hz
•Automatic on/off by 12V trigger w/ looping output
•Automatic on/off by audio signal
•Speaker level input enables integration with systems lacking preamp output jacks
•Parasound designed class AB input stage w/ premium Class D power stage
•Subwoofer mode for driving multiple in-wall subs without the need for an external crossover
•Mono mode combines L and R for single speaker applications
•Mono full range preamp output
•Subwoofer 80Hz, 24dB/oct. low pass preamp output
•Looping left and right output jacks
•Left and right input level controls
•Efficient, low heat design
•Short circuit and overload protection
•0.5 watt standby power consumption meets EU and Energy Star requirements)

ZoneMaster Model 2350 앰플리파이어 재원

설계방식:Sub Crossover 기능을 내장한 Universal 2 채널 앰플리파이어
출력: 350W+350W(8Ω), 600W+600W(4Ω)
최소스피커임피던스(Output A+B): Stereo or Mono 무드: 2 Ω
                                 Subwoofer 무드: 4 Ω
재생주파수대역: 10Hz–70kHz(+0/-3dB)
                20Hz–20kHz(+0/-0.8dB)
THD:<0.05%
     <0.9%(전출력시)
Inter-channel Crosstalk :70dB(20kHz때)
입력감도: 2V=Full output(350Watts @ 8Ω)
토털게인=29dB(Level controls set to Maximum)
S/N비: >100dB(input shorted, unweighted)
       >114dB(input shorted, IHF A-weighted)
High and Low Pass Crossovers
        :Sub Mode and Sub out jack: 80 Hz, 24 dB per octave
        :High Pass Filter: 30 Hz or 80 Hz, 12 dB per octave
DC Trigger Requirements :+9Vdc to +12Vdc, 5mA
Audio Trigger Requirements :2mV audio signal(8-15 minutes turn off delay)
AC Power Requirement : 1500W(최대)
                          100 Watts typical (music playing, typical listening level)
                          30 Watts idle (no music playing)
                          0.5W(스텐바이시)
전원부:110-240 VAC 50/60 Hz
크기(WHD): 438 x 89 x 368mm
중량: 6.8kg
연락처: (415) 397-7100

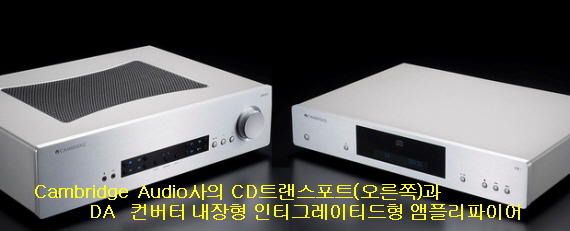

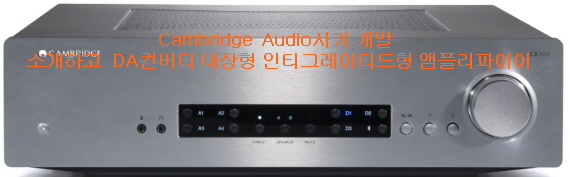

Cambride Audio사의 CXC-CXA80 인티그레이티드 앰플리파이어


영국의 종합 오디오시스템 제조 메이커인 Cambridge Audio사가 개발 소개하고 있는 CD트랜스포트 디지털 플레이어시스템과 DA컨버터 내장형 인티그레이티드형 앰플리파이어시스템.
이 제품들은 동사가 2015년부터 소개한 베스트셀러 롱런 제품으로 지금에 와서도 인기리에 계속 판매하고 있는 시스템. 모델 CXC-CXA80시스템은 작년 일본에서 오디오 명기 상 2017 동상 수상을 한바있는 제품이다.
Cambridge Audio사는 1968년 캠브리지 대학의 오디오를 좋아하는 학생들이 모여 시작했다고 한다. 모델 CXA80시스템은 채널당 80와트의 실효 출력을 낼 수 있게 되어 있으며 USB-DA컨버터 기능을 탑재해 설계한 인티그레이티드형
앰플리파이어로 DA컨버터 칩은 울프슨사의 WM8740이고 USB 입력은 PCM192K㎐/24비트 방식. 다만 블루투스는 옵션으로 되어 있는 블루투스 리시버의 대응용이며 사진에서 보여 주고 있듯이 심플한 외형 디자인을 갖추고 있다.

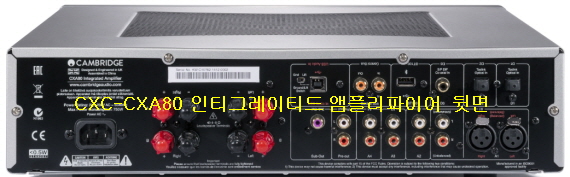

시스템의 전면 및 후면부를 보게 되면 아날로그 입력 단자는 RCA×4,3.5mm 스테레오 미니×1계통 이외에는 XLR도 1계통 등이 있다. 디지털 입력은 RCA 동축 디지털×1계통, 광 TOS× 2계통 이외에도 최대 192kHz/24비트까지 지원하는 USB(B 타입)도 1계통을 갖추고 있다.
출력 단자는 RCA×1,3.5mm 스테레오 미니×1계통, 기타 서브 우퍼 출력단이나 컨트롤 옵션 Bluetooth 수신기 BT100이 연결할 수 있는 단자도 모두 준비되어 있다. CX시리즈는 네트워크 플레이어 "CXN"도 라인업. DSD(2.8MHz만)를 시작으로 한 고음질 고해상도 음원을 재생할 수 있다.
또한 풍부한 디지털 입력 단자를 갖추어 CD 트랜스 포트와 Windows, Mac OS 등의 PC와 연결 DA 컨버터로도 사용이 가능한 점이 특징이다. 시스템의 내부를 보게 되면 토로이달 전원 트랜스를 중앙에 배치하고 그 양쪽에 파워 앰플리파이어와 방열판을 탑재하고 있다.
이로서 신호 경로가 서로 간섭하지 않도록 배려되어있으며 토로이달 전원 트랜스는 단자가 두계통으로 듀얼 모노 인 사용이 되고 있고 아날로그 회로도 듀얼 모노 구성으로 제작되어 있다.
시스템의 입력 단자는 아날로그에서 언밸런스드(RCA)또는 밸런스드(XLR)1계통을 비롯해
언밸런스드(RCA/L.R) 3계통, 3.5mmΦ 스테레오 잭(L/R)1계통. 디지털 입력 계통은 USB(B-type/USB1.0-2.0)1계통, S/PDIF RCA Coaxial 1계통, S/PDIF TOS 2계통,  USB(A-type/BT100전용)1계통 등이다.
또한 출력 단자는 아날로그 PreOut용 언밸런스드 RCA(L/R)1계통을 비롯해 Subwoofer 출력단 1계통, 3.5mmΦ 스테레오 잭(L/R)1계통 그리고 콘트롤러 단자는 ControlBus in/out
등이 준비되어 있다.

Cambrige Audio-CXA 80 재원

설계방식:DA컨버터 내장 인티그레이티드 앰플리파이어
출력:80W+80W(8Ω), 120W+120W(4Ω)
재생주파수대역: <5Hz-60kHz(+/-1dB)
S/N비:>93dB(1W/8Ω)
입력임피던스: 50kΩ(밸런스드XLR)
              43kΩ(언밸런스드RCA)
DA컨버터: Wolfson WM8740
소비전원:750W(최대) <0.5W(스텐 바이시)
크기(WHD): 430 × 115 × 341mm
중량: 8.7kg
연락처: (800) 663-9352

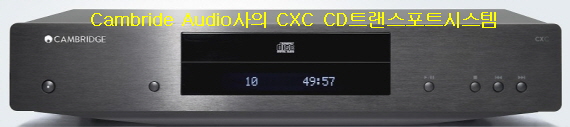

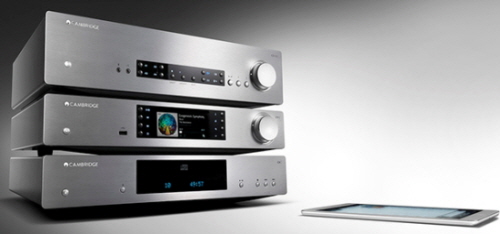

Cambride Audio사의 CXC CD트랜스포트시스템


영국의 종합 오디오시스템 제조 메이커인 Cambridge Audio사가 개발 소개하고 있는 또 하나의 제품으로 CD트랜스포트 디지털 플레이어시스템이 있다. 이 제품도 동사가 소개하고 있는 CXA80 인티그레이티드형 앰플리파이어와 같은 시기에 소개한 제품이다.
Cambridge Audio사의 모델 CXC CD transport시스템은 오직 CD를 플레이 시켜 주게끔 한 기능을 갖추고 있는 디지털플레이어시스템이다. 완벽한 플레이어로서 높은 정밀도로 오디오 데이터를 검색하므로 이전에 듣지 못한 것을 100번 들었던 트랙에서 들을 수 있게 설계된 제품이다.
(Designed specifically to do one thing only. The CXC spins CDs and retrieves the audio data with perfect precision so you can hear things that you’ve never heard before in tracks you’ve heard 100 times.
모델 CXC시스템의 핵심은 전설적인 'S3'서보 디자인이다. (CXC is our legendary ‘S3’ servo design.). 최첨단 오류 수정 기능을 갖춘 CD디지털 데이터의 효율적인 복구를 위해 설계되어 오디오 CD를 훌륭하게 재생하도록 설계되어 있다.
이 디자인은 실제로 동사의 주력 모델인 851C CD플레이어용으로 개발되어 디스크 지터를 최소화하고 CD를 가장 정확하게 재생할 수 있도록 뛰어난 오류 수정 기능을 갖추고 있는 점이 특징.
이 시스템은 디지털 출력 컨버터가 없기 때문에 CX시리즈 앰플리파이어와 함께 사용하면 중요한 디지털을 아날로그 데이터로 변환 시켜줄 수가 있다. CXA 앰플리파이어에 내장되어 있는 울프슨 DA컨버터를 사용하여 CD신호를 디지털 형식으로 출력한다.
그 결과 지금까지 들어 본 적이 없는 디스크 컬렉션의 세부 묘사와 선명도가 있음을 알게 된다. 이 제품의 또 하나의 특징은 “All Metal Design"이라는 설명이다. 다시 말해 모든 것이 금속 디자인으로 설계되어 있다는 것이다.
이것은 모든 전자 제품이 특히 진동에 특히 민감하다는 원칙에 따라 음질의 변화를 맏을 수가 있다. 가능한 한 많은 진동을 제거하기 위해 낮은 공명 음향적으로 감쇠된 금속 섀시를 사용하고 있다. 디지털 오디오 출력단은 S/PDIF 동축형과 Toslink 광(optical)단자 등이 준비되어 있다.

CXC CD트랜스포트시스템 재원

설계방식: CD트랜스포트/디지털 플레이어시스템
S/PDIF출력 임피던스: <75Ω
최대소비전력: 25W
             <0.5W(스텐바이시)
크기(WHD): 430 x 85 x  315mm
중량: 4.7kg
연락처: (800) 663-9352


프린트 목록
N   A : 2018년도 12월2번째 신제품 페레이드
729   A : 2018년도 12월 첫 번째 신제품 페레이드
AF Group SRL사의 Pegaso 브랜드 P50A진공관 인티그레이티드 앰플리파이어 유명한 브랜드인 Audio ...
18·12·03
hit : 25
728   W : 2018년도 11월4번째 신제품 페레이드
Wilson Audio-Sasha DAW 스피커시스템 미국 Utah주 Provo에 위치해 있는 하이엔드 스피커시...
18·11·19
hit : 55
727   P : 2018년도 11월3번째 신제품 페레이드
Pass Laboratories사의 XP-12 프리앰플리파이어    미국 캘리포니아 주 Auburn에...
18·11·12
hit : 61
726   T : 2018년도 11월 2번째 신제품 페레이드
Triangle사의 Esprit Australe EZ 스피커시스템 프랑스 하이엔드용 스피커시스템을 전문적으로...
18·11·05
hit : 62
725   A : 2018년도 11월 첫 번째 신제품 페레이드
Apurna사의 Apogee 앰플리파이어        프랑스 Gr...
18·10·29
hit : 70
724   E : 2018년도 10월4번째 신제품 페레이드
8mmaudiolab사의 PIU mini  북 셀프형 스피커시스템 리투아니아(Lithvania)의 8mm...
18·10·22
hit : 77
723   R : 2018년도 10월3번째 신제품 퍼레이드
Rogers High Fidelity사의 65V-1  인티그레이티드앰플리파이어 미국 뉴욕 Warwic...
18·10·15
hit : 96
722   A : 2018년도 10월2번째 신제품 페레이드
Apurna사의 Prelude 앰플리파이어 프랑스 Granges에 위치해 있는 Apurna사가 개발한 모델 Prelud...
18·10·08
hit : 107
721   K : 2018년도 10월 첫 번째 신제품 페레이드
Kudos Audio사의 Titan 505 스피커시스템 영국 County Durham에 위치해 있는 Kudos Audio...
18·10·01
hit : 111
720   E : 2018년도 9월 4번째 신제품 페레이드
Emotiva사의 XPA-DR2 2채널 파워앰플리파이어 미국 테네주 Franklin에 위치해 있는 Emotiva Aud...
18·09·24
hit : 124
719   A : 2018년도 9월3번째 신제품 페레이드
Accoustic Arts사의 Player II CD디지털플레이어시스템 독일 Lauffen 지역에 위치해 있는 ...
18·09·17
hit : 160
718   K : 2018년도 9월2번째 신제품 페레이드
Karan Acoustics사의 KA L Mk3 프리앰플리파이어       ...
18·09·10
hit : 122
717   O : 2018년도 9월 첫번째 신제품 페레이드
Ortofon사의 MC Century 카트리지 덴마크 Nakskov에 제조 공장을 갖추고 있는 Ortofon A/S사가...
18·09·03
hit : 139
716   K : 2018년도 8월4번째 신제품 페레이드
Kinki Studio사의 EX-M1 인티그레이티드 앰플리파이어 중국 Shiweitangc에 위치해 있는 Kink...
18·08·27
hit : 183
715   S : 2018년도 8월3번째 신제품 페레이드
S.A. Lab사의 Black Knight 인티그레이티드 앰플리파이어      러시아 ...
18·08·20
hit : 135
714   O : 2018년도 8월2번째 신제품 페레이드
Oracle Audio사의 Origine MkII 턴테이블 캐나다 Quebec시 Sherbrooke에 위치해 있는 ...
18·08·13
hit : 118
713   C : 2018년도 8월 첫번째 신제품 페레이드
Cabasse사 5.1 홈 시네마 시스템      프랑스 Plouzané에...
18·08·06
hit : 198
712   D : 2018년도 7월4번째 신제품 페레이드
Dayton Audio사의 Epique CBT24 스피커시스템    미국 오하이주 Springboro에 ...
18·07·23
hit : 223
711   M : 2018년도 7월3번째 신제품 페레이드
Merrill Audio사의 Element 118 Monoblock 파워앰플리파이어 미국 뉴저지 주 Bernardsvill...
18·07·16
hit : 166
1234567891037
검색
Copyright 1999-2018 Zeroboard / skin by GGAMBO
