P : 2017년도12월 첫 번째 신제품 페레이드
 이영동    | 2017·11·27 18:20 | HIT : 215

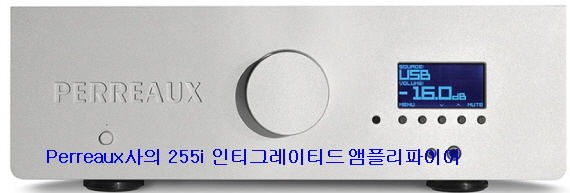

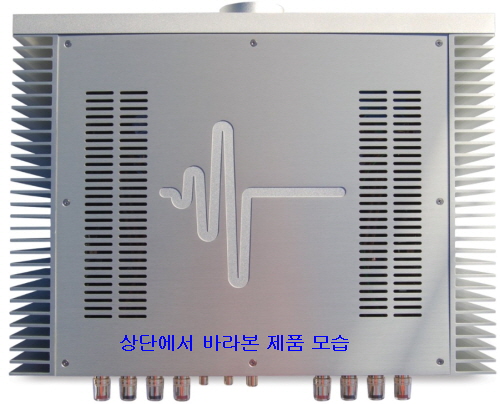

Perreaux사의 255i 인티그레이티드 앰플리파이어


뉴질랜드 Dunedin에 위치해 있는 오디오시스템 제조 메이커인 Perreaux Industries사가 2017년도 뉴 모델로 개발 소개하고 있는 모델 255i 인티그레이티드형 앰플리파이어시스템이다.
모델 255i시스템은 Perreaux사가 자랑하는 정교한 설계를 갖추고 있는 인티그레이티드형 앰플리파이어시스템으로 헤드폰 앰플리파이어를 내장하고 있다. 즉 엔지니어링 및 디자인 발전의 모든 이점을 헤드폰의 편리함과 함께 제공하고 있다.
또한 안방극장용 홈시어터/통과 루프 기능을 갖추고 있다. 즉 홈시어터/외부시스템에 éloquence를 2채널 파워 앰플리파이어로 통합한 다음 음악 감상용으로 통합된 완전한 스테레오로 되돌릴 수 있다.
iPod 입력 기능을 사용할 수 있게 전면 패널에 직접 연결해 사용 할 수가 있게되어있다. IR(적외선) 입력 및 출력은 추가 원격 제어 옵션을 éloquence Integrated Amplifier로 연결하고 제어 할 수 있다.
또한 트리거 입력 및 출력 기능을 연결된 장비를 통해 대기시키거나 제어 할 수 있다. 높은 시스템 통합과 편의성 제공되어 있다는 점에서 사용하기 좋다는 생각이 간다. 시스템의 절연 피트 옵션은 진동을 최소화하기 위해 애프터 마켓 "발"을 원하는 경우 쉽게 연결할 수 있다.
또한, éloquence는 기계적 격리를 더욱 보장하기 위해 4 피트에서 3 피트로 이동할 수 있다. 이런 여러 가지 편리한 첨단 기능을 갖추고 있는 모델 255i시스템은 성능이나 제품 재원을 보게 되면 정말 인상적이다.
이 모델은 인티앰플리파이어 이지만 옵션 등을 통해 기능을 더욱 확장시켜 줄 수 있게 설계된 독특한 구조 방식이다. 한마디로 이 모델은 기본형이라고 말할 수 있으며 이 시스템을 구입하면서 새로운 기능을 추가해 가는 신기한 제품이라고 볼 수 있다.
특히 제품의 설계 특징을 알아보면 매우 짧은 신호 경로를 들 수가 있다. 이는 고음질 신호 전송이 기존의 어떤 시스템보다도 월등 하다는 것이다. 시스템의 볼륨 기능을 보게 되면 음질이 손상되는 열화 현상이 전혀 없다는 것이다.
또한 출력단에는 MOS-FET를 채용하고 있고 채널당 실효 출력은 250와트로 되어 있다. 모든 기능은 모듈화로 설계되어 있으며 특히 DA컨버터와 포노용 모듈은 별도의 옵션으로 차차 추기시켜 사용 할 수가 있게 되어 있다.
우선 옵션으로 소개하고 있는 32비트/384kHz DA컨버터(Digital to Analogue Converter)및 MM/MC (Moving Magnet / Moving Coil) 등을 갖출 수 있다는 것이다.  다시 말해 포노 프리플리파이어 모듈은 디지털 음악 소스 서버 및 세톱 디지털 수신기와 같은 디지털 소스 구성 요소를 턴테이블처럼 고성능 시스템에 통합 할 수 있게 되어 있다.
시스템의 일반 기능을 보게 되면 모델 255i시스템은 어려운 스피커 부하를 쉽게 처리 할 수 ​​있도록 설계되어 있다. 이는 앞서도 언급했듯이 고성능 MOSFET 설계로 진정한 360Wrms를 8Ω 부하로, 그리고 거대한 530Wrms를 4Ω으로 지속적으로 공급할 수 있게 되어 있다.
(The 255i is Perreaux's most powerful, most sophisticated integrated amplifier. It's performance and specifications are truly impressive, but hearing the 255i is when you will truly appreciate the quality engineering, design and craftsmanship.
The 255i is the most advanced integrated amplifier Perreaux has ever produced.
Optional internal 32-bit/384kHz Digital to Analogue Converter (DAC) and Moving Magnet/Moving Coil (MM/MC) Phono Preamplifier modules ensure complete integration of digital source components (such as network music servers and set-top digital receivers), as well as turntables, into a high-performance system.)

     고 전류 사용자 정의 전원 공급 장치(High-current Custom Power Supply)

고성능의 앰플리파이어시스템이라면 핵심은 훌륭한 전원 공급 장치가 설계되어 있어야 한다. 이를 위해 본 제품에서는 4개의 독립적인 전원 공급 장치를 제공하는 3개의 개별 트랜스포머 탑재해 놓아서 가능하다는 설명이다.
255i시스템은 댐핑 팩터(High Damping Factor)를 특징으로 하고 있다. 이는 스피커시스템의 절대적인 권한 및 제어 보장이다. 또한 고급 마이크로프로세서 제어 기능(Advanced Microprocessor Control)을 갖추고 있다. 광범위한 기능과 복잡한 기능은 강력한 온 보드 마이크로프로세서로 관리된다.

          고급 스텝 볼륨 제어 기능(Advanced Stepped Volume Control)

3세대 마이크로프로세서 제어 아날로그 볼륨 제어 기능 éloquence는 순수한 변경되지 않은 아날로그 신호 경로의 모든 이점을 향상 시켰으며, 이는 원하는 정확한 볼륨으로 "전환"되었다. 가능한 가장 깨끗한 신호 경로로 편리하고 완벽하게 제어 할 수 있다는 점이 특징이다.
.
      고급 무 손실 스텝-오프 밸런스 제어 기능
     (Advanced Lossless Stepped Off-Set Balance Control)

3세대 마이크로프로세서 제어 아날로그 밸런스 제어. 왼쪽 및 오른쪽 볼륨 조절기가 추가 회로 없이 독립적으로 아날로그 "스위치"로 되어있어 음악 품질이 손실되지 않는다. 이것은 신호 손실 없이 밸런스 볼륨을 왼쪽이나 오른쪽으로 완벽하게 조절할 수 있게 해주는 궁극적인 기능이다.

       Non-Invasive Protection 보호 기능

255i시스템은 증폭기 및 연결된 부하에 대해 정교한 마이크로프로세서 보호 기능을 갖추고 있다. 이 보호 기능은 공급(소프트 충전), 과전류, 과열, DC 오프셋, 내부 AC 전원 및 DC 퓨즈 보호를 담당한다. 다시 말해 이 기능은 신호 경로를 저하시키지 않는다.

이외에도 스피커시스템 연결 단자는 바인딩 포스트의 이중 세트이며 바이 와이어 링 라우드 스피커와 향상된 음질의 용이하게 사용 할 수가 있다. 이 시스템은 밸런스(XLR) 입력단을 갖추고 있다.
즉 밸런스드 오디오시스템의 이 점을 소스와 함께 편리하게 사용할 수가 있다. 모든 기능은 별도로 제공되는 적외선 (IR)원격 제어 리모컨으로 조정시켜 주게 되어 있다. 한조의 밸런스드 입력(XLR)단과 4계통의 언밸런스 입력(RCA)단을 갖추고 있다.

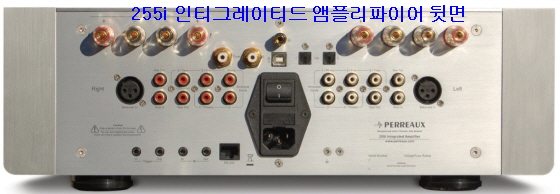

또한 출력단은 1계통의 언밸런스 라인출력(RCA)과 1계통의 언밸런스드 프리앰플리파이어출력(RCA) 그리고  채널당 2조의 바인딩 포스트와 1개의 헤드폰(6.35mm 잭)이 준비되어 있다.
이외에도 1개의 트리거 입력(3.5mm 잭)을 비롯해 1개의 트리거 출력(3.5mm 잭), 1계통 외부 IR 입력(3.5mm 잭), 1개의 IR출력(3.5mm잭) 그리고 1개의 RS232 직렬 포트 (RJ45) 등이다.

255i 인티그레이티드형 앰플리파이어시스템 재원

설계방식:인티그레이티드형 앰플리파이어
출력:250W+250W(8Ω), 500W+500W(4Ω)
THD +Noise(20Hz to 20kHz)
       Typically:0.002%(1kHz, 250W/8Ω)
재생주파수대역(20Hz-20kHz/:5Hz-60kHz): +0.00dB, -0.15dB
                                          +0.00dB, -0.50dB
댐핑펙터:800(1kHz, 250W/8Ω)
SN비:98dB(250Wunweighted)

     프리앰플리파이어부

입력임피던스: 밸런스드: 22kΩ
              언밸런스드: 12kΩ
입력오버로드
              밸런스드: 8Vrms
              언밸런스드: 8Vrms

볼륨조정범위: -95.5dB(to+31.5dB)
             0.5dB per step
입력볼륨Trim Range: ±40dB
Balance Resolution: 0.5dB
Balance Range: ±40dB

    헤드폰앰플리파이어부

출력:1.0W(32Ω)
     150mW(300Ω)
헤드폰THD: istortion + Noise
        Typically:0.001% 1khz,1.0W(32Ω시)
                 20Hz-20kHz(0.002%이하(1.0W/32Ω시)
헤드폰볼륨대역:±40dB

  255i DA컨버터 모듈 재원(옵션)

디지털입력단: 2 SPDIF Coax (RCA)
                2 SPDIF Optical (Toslink)
                1 USB (Type B)
칩: ES9038PRO Sabre DAC / XMOS chipset solution(32비트/140db noise floor)
입력샘플링레이트: 32, 44.1, 48, 88.2, 96, 176.4, 192kHz(Coax, Optical)
                 32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz /  DSD 64, 128,                   256  (USB)
Input Word Length(최소): 32비트(Coax, Optical)
                         32비트(USB)
입력임피던스: 75Ω(Coax)
Transformer Coupled
              Coax: Yes
              Optical: No
USB: Asynchronous and Galvanically Isolated

     아날로그부

DA컨버터:32비트/384kHz
출력전압:2.0Vrms(0dBFS)
THD+Noise: 0.002%(20Hz-20kHz/0dBFS)
재생주파수대역(20Hz-20kHz):+0.0dB,-0.1dB
             (5Hz-94kHz):+0.0dB,-3.0dB
다이내믹레인지(unweighted):115dB(이하0dBFS)
SN비(unweighted):115dB이상(0dBFS)
채널분리도: 110dB이상(0dBFS)
Stop Band: 105kHz
Stop Band Attenuation: 125dB

    포노부 모듈 재원(옵션)

입력임피던스(Low Gain)/MM):47kΩ
            (High Gain(MC):100Ω
Input Capacitance: 22pF
게인 Low Gain (MM): 40dB
     High Gain (MC):60dB
THD+Noise
     Typically: 0.002% @ 1kHz, low gain setting
               20Hz-20kHz: 0.010%이하, low gain setting
RIAA Accuracy: ±0.5dB, 20Hz-20kHz
SN비(unweighted):85dB이상(low gain setting)
MM/MC포노 스테이지
Moving Magnet (MM) 및 Moving Coil (MC) 카트리지 연결 허용.
크기(WHD): 425 x 143 x 363mm
중량: 19,5kg
연락처:+64 3 4892975(뉴질랜드)

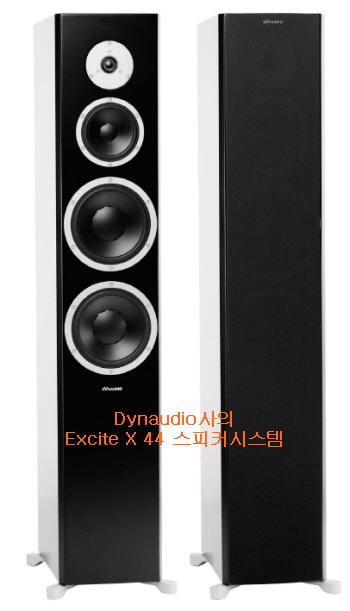

Dynaudio사의 Excite X 44 스피커시스템


덴마크 스피커시스템 제조 메이커로 유명한 Dynaudio사가 2017년도 뉴 모델로 개발 소개하고 있는 모델 Exite X 44 마루형 시스템은 3웨이 4 유닛 구성 방식의 마루형인 플로어 스탠딩 타입.

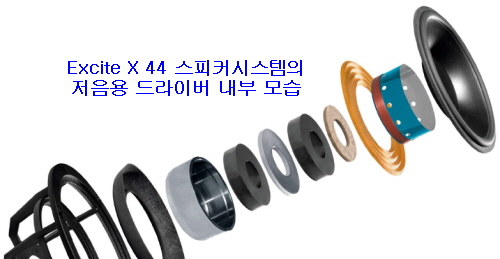

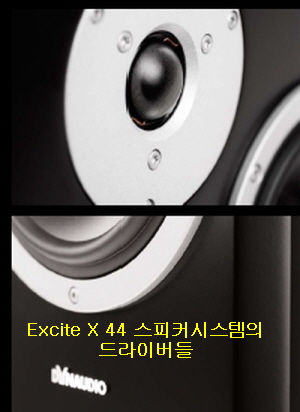

사진에서 보여 주고 있듯이 동사가 새롭게 개발한 200mm 구경의 저음용 우퍼 2개를 비롯해 27mm 구경 Esotec+소프트 돔 트위터는 공기량을 조정 공진 주파수를 저하시키고 왜곡을 최소화시켜 만든 고음용이다.
또한 140mm 구경 중음용은 이상적인 사운드를 재생시켜주는 매력을 갖추고 있다. 이 모델의 설계 특징은 2개의 저음용 우퍼를 통해 깊이 있는 27Hz-3dB의 풍부한 저음을 듣게 해준다.
특히 이 모델에 사용된 고음용 트위터는 균형의 장점과 표현력 그리고 섬세한 고음질 재생의 놀라운 치밀한 레졸루션을 제공하고 있다. 몸에 와 닫는 뜻한 다이내믹한 파워감과 정교한 음질은 모델 X 44시스템에서 즐길 수가 있다는 설명이다.
플로어 스탠딩 타입의 마루형 디자인의 모델 X 44시스템은 지금까지의 플래그십 모델인 X38의 상위 모델이다. 비교적 넓은 방에서도 풀 스케일에서의 소리의 재현이 가능하게 하고 있다.
또한 강력한 중저음 대역뿐만 아니라 그 속도, 빛에 사운드 스테이징 능력도이 스피커시스탬의 감동 요소가 되고 있다.

Exite X 44 스피커시스템 재원

설계방식: 3웨이 4유닛 구성 마루형
사용유닛: 고음용 27mm 소프트 돔형
          중음용 140mm 콘형
          저음용 200mm 콘형
재생주파수특성:27Hz~23kHz(±3dB)
출력음압레벨: 89dB(2,83V/1m)
IEC파워헨드링: >250W
임피던스: 4Ω
크기(WHD): 226 × 1210 × 344mm
중량: 29.9kg
연락처:(주)태인기기 02-971-8241

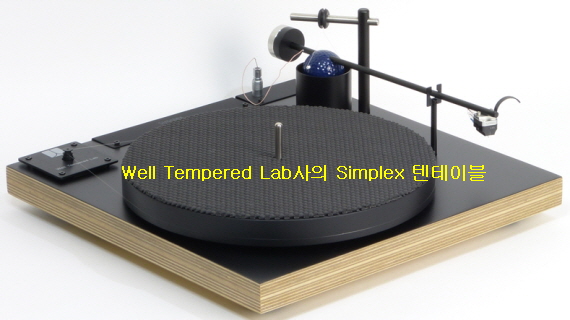

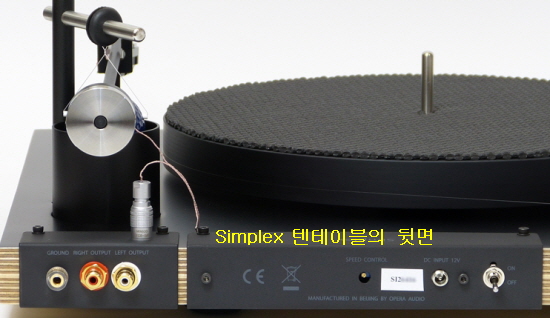

Well Tempered Lab사의 Simplex MK II 텐테이블


Well Tempered Lab사는 수석 엔지니어인 William H Firebaugh를 비롯해 Frank Denson
마네저인 Mike Thomson 그리고 Ken Higinbottom 등 4인에 의해 설립된 아날로그 플레이어 제조 메이커.
동사가 개발 소개하고 있는 베스트 롱런 셸러 제품인 모델 Versalex 그리고 Simplex시스템이 있다. 동사가 업그레이드 시켜 내놓은 모델 Simplex MK II 아날로그플레이어시스템은 플래그쉽 모델 Versalex플레이어의 컨셉을 계승하면서 보다 심플하게 그리고 더 컴팩트하게 제작된 모델이다.
설계 특징은 가볍고 컴팩트한 몸체에서에서는 상상할 수없는 저역의 성장과 스케일 감을 표현하고 매우 왜곡이 적은 사운드는 음악의 장르를 불문하고 즐길 수 있는 아날로그 재생의 새로운 표준 모델이다.

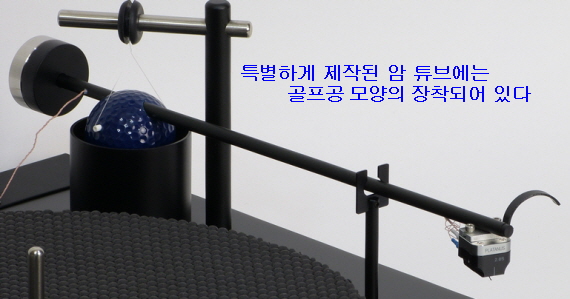

이 제품에는 사진에서 보여 주고 있듯이 심플하고 컴팩트한 New Standard Tonearm을 탑재해 놓고 있다. 이 톤암은 일반적인 의미에서의 베어링을 가지고 있지 않다. 구조는 공진을 배제한 특별한 암 튜브가 장착된 골프공 모양으로 이 모노 필라멘트에 매달려 있으며 이 것이 오일 컵에 들어간 고점도 실리콘 오일에 부분적으로 적시게 하고 있는 구조이다.
매우 정확하게 만들어 불필요한 공진이 없고 부품으로 충분히 준수하고 있다. 톤 암 어셈블리의 중심은 보다 위에 있고 또한 바닥에 가라앉히고 있는 실리콘 오일의 제동 작용에 의해 스타일러스가 레코드의 홈에 큰 진폭을 검출했을 때 증가했다 끌기는 톤암을 눌러 바늘 압력을 부드럽게 증가시키고 모든 카트리지를 위한 안전하고 안정된 상태를 유지 시켜준다.
Simplex MK II 플레이어의 Platter bearing도 자신의 독특한 구조 방식으로 되어 있다. 스핀들 주위의 구멍은 테플론 삼각형의 구멍에서 일각이 모터에 쏠리고 있다. 둥근 스핀들이 상부의 테프론 베어링면 두 점과 바닥 방위 한 점의 세 지점에서 접촉제로 통관이 매우 고급 회전 안정성을 가지고 테프론 스러스트 베어링이 소음은 최대한 억제 하고 있다.

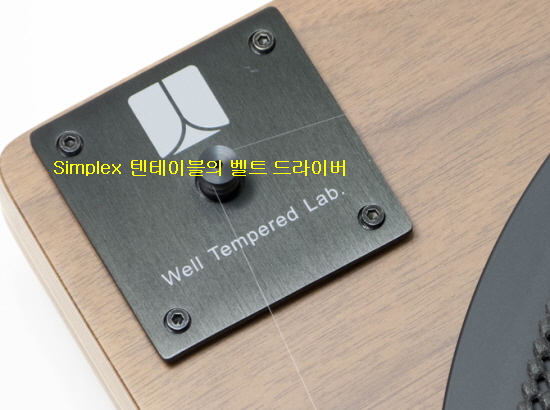

또한 이 플레이어의 사용 모터는 서보 제어된 소형 DC 모터로 진동을 제어 캐비닛에 마운트되어 있다.
시스템의 플래터는 적당한 내부 손실과 기계적 안정성을 갖고 있는 블랙 아크릴을 채용하고 있으며 디스크 매트는 여러 종류 가운데 가장 효과적인 폴리에스터+PVC제 디스크 매트를 채용하고 있다.

Simplex MK II 턴테이블 재원

설계방식: 벨트 드라이버 수동식
톤암형식: 스태틱 밸런스형
유효장:  267mm
모터 :    DC 모터
회전수:   33⅓“ 45rpm(속도조정가능)
전원부(DPS):   100-220V 50/60Hz
소비전력: 0.1W
크기(WHD): 380 x 155 x 380mm(본체)
          190 x  64.5 x 130mm (전원부)
중량: 6.0kg(본체),1.8kg(전원부)

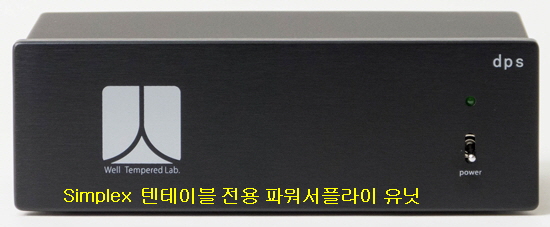

DPS 전원부 재원

전원: 120/240V입력
Amadeus, Simplex MK II & Versalex 출력 2 x 12V
연락처: +64 3 379 0743

Aries Cerat사의 Genus SET 인티그레이티드앰플리파이어


Cyprus의 Limassol 지역에 위치해 있으면서 각종 하이엔드 설계의 오디오시스템을 소개하고 있는 Aries Cerat사는 2010년도에 설립된 메이커. 동사의 설립 목적인 수준급 지향의 제품들을 개발 소개하는 것.
동사가 2017년도 뉴 모델로 개발 소개하고 모델 Genus SET 하이퍼포먼스 인티그레이티드(High Performance Integrated)형 앰플리파이어시스템. 동사의 새로운 Genus 싱글 엔디드
3극관 스테레오 설계 방식이다.
사진에서 보여 주고 있듯이 이 모델은 520mm x 530mm 크기의 제품으로 동사가 내놓은 제품 중 현재까지 가장 콤팩트한 디자인시스템이다. Aries Cerat사의 Genus 내장형 증폭기는 클래스 A1에서 2채널, 채널당 25와트를 낼 수 있게 설계되어 있다.
클래스 A2에서는 최대 40와트까지 출력을 낼 수 있는데 Genus는 Aries Cerat사의 Concero 25 모노 블록 회로에서 주요 설계 아이디어를 그대로 답습하고 있는 점이 특징이다.
사실 하나의 섀시에서 더 큰 스테레오 SET를 구동하는 소형 디자인의 스테레오 SET 앰플리파이어라고 볼 수 있다. 시스템의 입력/드라이버 단은 Siemens E280F 슈퍼 3극관 주변에 구축된 소형 0.7와트 SE 증폭기로 이중 C-코어 바이 파일식 권선 간극 변압기가 장착되어 있다.
이 단일 진공관 스테이지는 투명성을 위해 최대의 선형성과 대역폭을 제공 한다고 설명하고 있다. 회로 내에 커플링 커패시터를 사용하지 않았다. 동사는 더 큰 813 출력 진공관 스테이지의 바이어스 회로를 변조하기 위해 첫 번째 싱글 엔디드(SE) 앰플리파이어의 2차 권선을 활용하는 독점적인 AC 링크 커플링 기술을 채택했다.

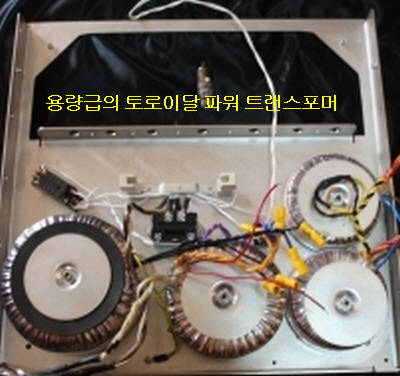

AC링크 커플링 기술은 동사의 모든 대형 앰플리파이어 모델에서 사용되고 있다. 4개의 진공관에는 대형 800VA 토로이달트랜스에서 공급되는 독립적인 전원 공급 장치(PSU)가 있다.
이 파워 서플라이 유닛은 초크 필터된 커패시터 뱅크를 소지하고 있다. 출력 스테이지 전원 공급 장치는 슈퍼 커패시터 기술을 사용한다.
2개의 813 직접 가열씩 3극(DHT)진공관은 3개의 수동적으로 필터링된 필라멘트 PSU의 이점을 갖추고 있다. 드라이버 및 출력 진공관의 바이어스는 내장된 바이어스 미터를 사용하여 즉석에서 원하는 고음질 사운드를 조정할 수 있다.
자가 리셋 소프트 스타트는 현재 존재하는 고전압을 서서히 축적하고 시동 시 전류 서지로부터 진공관을 보호하는데 사용된다. 재생주파수 응답은 11Hz에서 60kHz이며 스피커 임피던스는 사용자가 1~16Ω중에서 선택할 수 있다.
시스템 입력 단은 4계통 언벨런스드(RCA)와 1계통의 밸런스드(XLR)가 준비되어 있고 스피커시스템용 출력 단자와 특수 헤드폰 앰플리파이어 출력 단 등이 있다.

Genus SET 인티그레이티드 앰플리파이어 재원

설계방식:SET 하이퍼포먼스 인티그레이티드형
출력:25W(Class A1), 40W(Class A2/피크시))
출력대역폭: 11Hz~60kHz
Noise Floor:-100dB(unweighted)
THD: -64dB(H2 & -73dB H3(1W와트시)
스피커임피던스:1-16Ω(사용자선택가능)
크기(WHD):520 x 280(진공관포함) x 530mm
중량: 67Kg
연락처: Mobile: +357 99307099

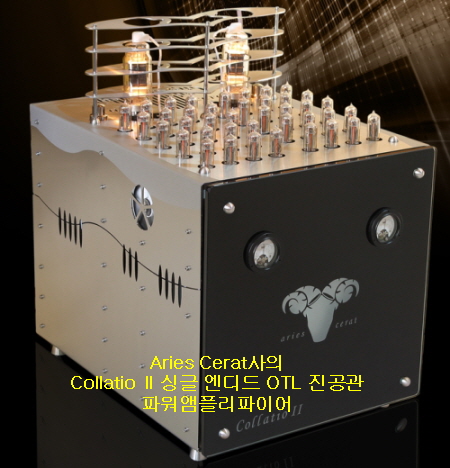

Aries Cerat사의 Collatio II 싱글 엔디드 OTL 진공관 파워앰플리파이어


Aries Cerat사가 개발 소개하는 또 하나의 제품으로는 모델 Collatio II 파워앰플리파이어시스템도 있다. 이 제품은 동사가 첫 번째 설계해 소개하고 있는 싱글 엔디드(first True Single Ended 진공관 앰플리파이어시스템이다.
클래스 A급 증폭 OTL(output-transformer-less)방식으로 실효 출력 20와트(80W모노구성)를 낼 수 있게 설계된 싱글 엔디드 방식이며 제품 중량이 120kg이다. 시스템에 사용하고 있는 모든 진공관은 OTL 증폭기로 싱글 엔디드 푸시풀(SEPP)방식으로 cyclotron 또는 Futterman의 변형을 사용하고 있다.
이 디자인에서는 신호의 진정한 무료 구동 및 크로스 오버 왜곡 문제로 생성된 가공물을 취소하기 위한 피드백이 필수적이다. 최근 몇 년 동안 변형 방식이 시장에 선보이지만 그럼에도 불구하고 많은 dbs의 네거티브 피드백(dbs of negative feedback)으로 푸시풀 토폴로지가 있으며 그 중 일부는 퇴행성 피드백의 최대 60db를 사용한다.
물론 이 앰플리파이어들은 클래스 A 증폭 방식이 아니다. 거의 모든 아이디어가 Art OTL 앰플리파이어의 상태를 만들려고 실험실에서 구현되었지만 상당히 어렵다고 본다. 그러나 동사는 모든 것을 건너뛰고 모든 것을 처음부터 다시 발명하기로 결정했다.
모델 Collatio OTL 시리즈는 특별한 프로젝트이며 진정한 SOTA OTL 증폭기가 어떻게 소리를 낼지에 대한 우리의 답이다. 이번에 개발 소개하고 있는 모델 Collatio II시스템은  OTL 진공관 증폭에 비용이 들지 않으며 OTL 기술에서 가능 할 수 있는 한계를 뛰어 넘은 제품이라고 자부한다.
다시 말해 당사의 앰플리파이어시리즈는 자체적으로 독점적인 디자인을 사용하며 실제로는 전류 앰플리파이어이다. 전류 증폭기는 기술적인 측면과 음향적 측면에서 장점이 있으며, 특히 고효율 혼 스피커와 잘 어울리는 경우 타의 추종을 불허한다.
당사의 출력 단은 독창적인 필름 콘덴서를 사용하여 채널당 20개의 파워 진공관을 사용하고 4개의 대형 초크를 로드하고 출력 단자에 AC를 커플링 하는 독창적인 싱글 엔드 스테이지, 병렬 공급 파워 스테이지이다.
커패시터는 20.000A 피크를 급상승 할 수 있도록 설계되었으며, ESR 및 ESL 사양은 모든 오디오 커패시터, 필름 또는 전해질 보다 크기가 작기 때문에 커패시터는 사실상 오디오 주파수에서 단일 와이어이다. 어떤 사고에서도 스피커시스템을 보호 할 수 있다.
사용된 이 파워 진공관은 6C19P이며 작은 엔벌로프 진공관, 매우 낮은 내부 저항 진공관, 큰 전류 스윙이 가능하며 베이스 슬램 및 팀버의 측면에서 일반적인 OTL 튜브 후보 보다 훨씬 선호된다.
또한 교체하기에 아주 싼 진공관이다. 전체 32개 진공관 전환 비용은 단일 고품질 845 진공관 보다 훨씬 적다. 튜브 뱅크는 채널당 2.6A(20W)및 80W 버전의 경우 5.2A로 바이어스 된다.
참고로 시장에서 25W로 평가된 OTL은 약 200~300mA로 바이어스 된다. 출력 단은 진정한 단일 종단 전력 이득 단계이므로 클래스 A에서만 작동 할 수 있다. 전역 또는 로컬 피드백은 사용되지 않는다. 전원 공급 장치는 출력 단계에서의 높은 유휴 전류 요구 시 안정적이어야 하며 견고해야 한다.

           슈퍼 사이즈 전원 공급 장치,

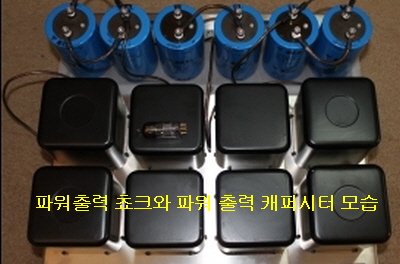

전원 공급 장치는 출력 단계에서의 높은 유휴 전류 요구 시 안정적이어야 하며 견고해야한다. 당사의 초소형 전원 공급 장치는 채널 당 2.6A의 안정된 상태를 제공하며 가능한 한 가장 낮은 노이즈를 제공하고 있다.
더블 출력 스테이지 전원 공급 장치에는 더블 초크 필터 및 6개의 고 전류 고속 커패시터가 함께 제공된다. 구동 단계는 직접 가열식 3극관인 814 진공관으로 출력 단에 10와트의 구동력을 전달 할 수 있는 유리관이다.
20튜브(PC) 입력 커패시턴스는 높은 슬루율을 유지하기 위해 고 전류 드라이브가 필요하다. 높은 주파수에서 채널당 20개의 출력 진공관을 구동하려면 많은 전류가 필요하며 814 진공관에는 많은 여유가 있어야한다.
드라이버단 진공관은 출력 단에 DC커플링 되어 최상의 슬루율과 투명성을 제공하고 있다. 드라이버단 전원 공급 장치는 별도의 트랜스포머로 공급되며 초크를 사용하여 이중 필터링되어있다.
모든 히터 및 필라멘트 공급 장치에는 자체 전원 트랜스가 있으며 초크 및 고속 커패시터를 사용하여 이중 필터가 이루어진다. 대부분의 OTL 설계 방식의 앰플리파이어는 오작동 후 DC 가능성을 제시한 후에 값비싼 스피커에 문제가 발생 할 수가 있다.
그러나 모델 Collatio 앰플리파이어시스템은 안정성과 스피커시스템 보호 측면에서 총알 방지 제품이다. 출력단은 AC 커플링 되어있어 스피커에 언제든지 DC가 존재할 수 없다는 점이 특징이다.
시스템에 사용한 콘덴서는 각기 5kg 캡이며, 고성능 필름 콘덴서는 일반적인 사양이 아니다. Collatio 20W 스테레오 앰플리파이어는 모노 블록으로 사용할 수 있어 사용자가 수정할 필요 없이 80W의 OTL SE 전원을 공급할 수 있다.

Collatio II 싱글 엔디드 진공관 파워앰플리파이어 재원

설계방식: 진공관 탑재 싱글 엔디드 파워앰플릴파이어
출력: 20와트(8Ω)
     80와트(8Ω)/모노구성시)
출력대역폭:6Hz-110KHz(전체출력시)
소출력대역폭:4Hz-110KHz
SN비:110dB
게인: 15dB(X6)
Current idle : 2.6A(채널당)
Idle 소비전원: 1190W(바이어즈 조정에 따라)

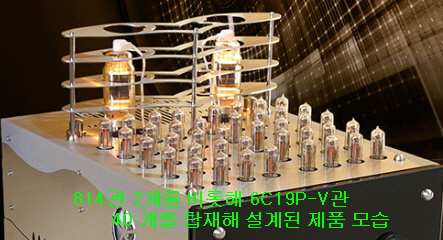

사용진공관: 814관 2개, 6C19P-V관 40개
크기(WHD): 455 x 480 x 590mm(tubes+cage제외)
중량:120kg
연락처: Mobile: +357 99307099
