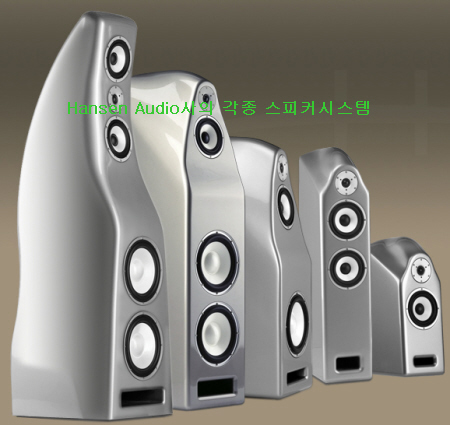

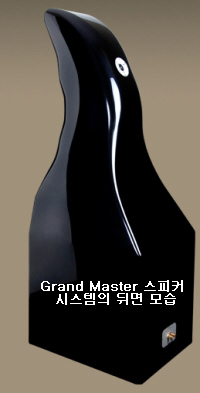

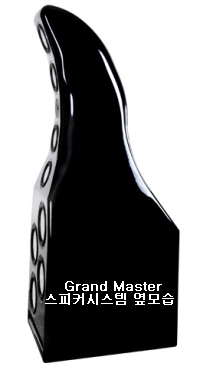

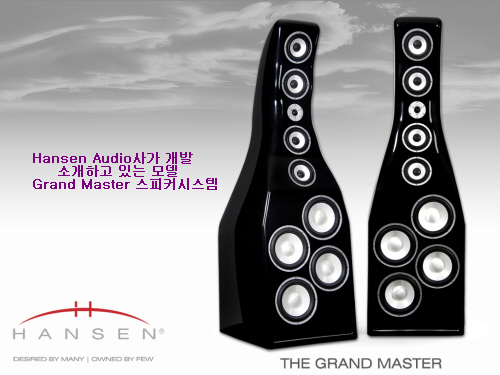

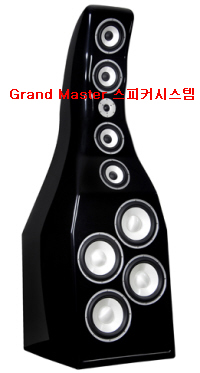

캐나다 온타리오에 위치해 있으면서 각종 하이엔드 오디오용 스피커시스템을 꾸준하게 개발 소개하고 있는 스피커시스템 전문 메이커가 내놓은 신상품. 사진에서처럼 기존의 대형 제품과는 차별화된 외형 디자인을 보여주고 있는 시스템이다.
시스템 설계는 "Time Coherent"와 " Dispersion Coherent" 방식으로 10개의 드라이버를 탑재해 제작된 3웨이 마루형 시스템으로 동사의 음향 기술로 설계 고음질 지향적인 하이엔드급 가정용 스피커시스템. 즉 4개의 저음용 우퍼와 4개의 중음용 미드 레인지 드라이버 그리고 2개의 고성능용 고음용 트위터를 사용하고 있다.
여기에 사용된 드라이버들은 다층 복합 샌드위치 콘 드라이버로 특수한 멀티 레이어 콤포짓트 샌드위치 콘(exotic Multi-Layer Composite Sandwich cones)방식으로 제작되어 있는 된 동사 최신 테크노라지 기술로 빠른 주파수 응답 특성을 갖추고 있다.
특히 동사가 자신 있게 소개하고 있는 웨이브 회절 왜곡 제거 기술(Wave Diffraction Distortion Elimination technology)로 설계된 음향 기술을 보여준 시스템이다. 다시 말해 고음질 재생을 위한 하이엔드용 스피커시스템 제작에 있어 외형 디자인에서부터 고성능용 드라이버 선택과 크로스오버 네트워크 설계 그리고 완벽한 인클로저 제작 등을 이 제품에서 자신 있게 보여주고 있다.
시스템에 사용된 유닛을 살펴보면 고음용 트위터는 6mm 구경 알루미늄 플레이트에 부착된 25mm 구경 돔형이며 4개의 182mm 구경 중음용(Exotic multi-layer composite sandwich cone)은 고음용 트위터 상하에 2개씩 나란히 부착시켜 놓은 가상 동축 방식이다.
이 중음용은 사운드 웨이브 변형 방지 “Sound Wave Deformation Prevention” 음향 설계 방식.
또한 인클로저 하단 쪽에는 멀티 레이어 콤포짓트 샌드위치 콘으로 만든 269mm 구경 유닛 4개 저음용 우퍼가 부착되어 있다. 이 유닛 역시 “Optimized geometry "Hansen motor system"로 수가공 제작 "Hansen Architecture" 프레임 Sound wave deformation prevention 음향 설계 방식이다.
크로스 오버 네트워크는 수 가공 제작의 DAT (Driver Assimilation Technology)로 주파수 및 위상 최적화를 위한 중요 부품들을 엄선해 사용하고 있으며 포인트 투 포인트 은 납뎀(Point to point silver solder) 제작으로 고성능 제품으로 손색없이 제작되어 있는 점이 특징.
인클로저 설계에 있어 가장 중요한 것은 재질로서 기존 목재 제품과는 차별화된 복합 매트릭스 재질을 사용 광범위한 연구 결과로 얻어진 것이다. the material had to be inert, unlike all conventional wood products. The result had to be a free flowing organic design to prevent any diffraction distortion. To accomplish this, the graceful enclosure incorporates the exclusive. 이 제품은 실버와 검점인 부렉 등 2가지로 제작 소개하고 있다.
설계방식: 3웨이 10 유닛 구성
사용유닛: 25mm 돔형 2개, 182mm 중음용 4개, 269mm 저음용 4개
재생주파수대역: 15Hz-23,000hz(+/-2db)
출력음압레벨: 90db
임피던스:8Ω
크기(WHD): 25" x 74" x 31"
연락처: 905.731.8434

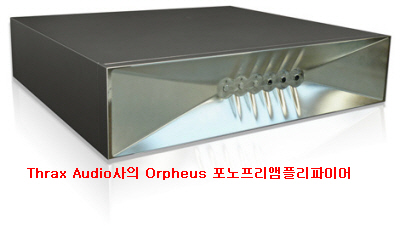

불가리아 소피아에 위치해 있는 오디오 시스템 제조 메이커인 Thrax Audio사가 내놓은 포노 전용 프리앰플리파이어시스템. 외형 디자인에서 볼 수 있듯이 심플한 모습으로 기존의 제품과는 다른 면을 갖추고 있다.
2단 구성의 논 피드펙(no feedback) 패시브 회로 LCR 포노 이퀄라이저시스템으로 무빙 코일과 무빙 마그네트(MC/MM)를 모두 사용 할 수 있게 스텝 업 트랜스포머(step up transformer)를 내장시켜 설계된 제품.
특히 무빙 코일인 MC형 카트리지를 사용할 경우 간단하게 로와 하이 임피던스(low and high impedance)를 선택해 줄 수 있게끔 선택 스위치가 부착되어 있다. 시스템의 설계 특징을 요약해 보면 3계통의 입력단(mm/mc-l/mc-h)과 2계통 출력단(밸런스(XLR)와 언밸런스(RCA) 그리고 페이즈 스위치(phase switch)기능이 있다.
내부 회로를 보게 되면 코발트 타입의 아몰 퍼스(Amorphous) 코어(무빙 코일 입력 트랜스포머) LCR 이퀄라이제션(equalization), 파워 서플라이의 C 코어 트랜스포머 등을 사용 수준급 고음질용 포노 전용 프리앰플리파이어시스템.
사용진공관: 6С3П 2개, 6С4П 2개, СГ15П(reference), 6Ц4П(rectifier)
입력단: RCA 3계통
출력단: RCA/XLR
Absolute phase: 0 °또는 180°
소비전력: 80W
크기: 433W x 98H x 405Dmm

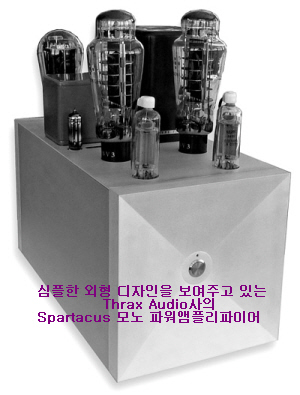

불가리아 소피아에 위치해 있는 오디오 시스템 제조 메이커인 Thrax Audio사가 내놓은 모너 구성 Spartacus 파워앰플리파이어시스템. 심플한 외형 디자인을 보여주고 있는 고음질 회로 구성 제품이다.
사진에서 볼 수 있듯이 외형 디자인 보다는 내부 회로 구성과 사용 진공관에 따라 재생 음질에서 제품의 특성을 잘 표현해 준다는 동사의 설명이 관심을 끌게 한다. 좀 더 제품의 설명을 살펴보자.
2단 3극 증폭 방식의 파워 앰플리파이어시스템으로 필림 콘덴서를 사용 하는 등 고음질 회로 설계가 돋보인 시스템. 입력단/드라이버단은 싱글 엔디드 방식. 특히 특별 주문으로 제작된 일본의 트랜스포머를 탑재해 놓았으며 한조의 동일한 일본의 퍼멀로이 코어 트랜스포머(Japanese Permalloy core transformer)를 사용 설계되어 있는 시스템.
혁신적인 서보 회로와 독립적인 와인딩 방식으로 제작되어 있다. 사용한 새시는 솔리드급 에어크라프트 급 알루미늄 재질을 사용해 제작되어 있다. 최근에 동구권의 하이엔드 오디오시스템들이 자주 선보이고 있는데 이 제품 역시 디자인 보다는 내부 회로에서 특징을 찾아 볼 수 있지 않나 하는 생각이가는 시스템이다.
사용진공관: PX 25 증폭관, EML 520B-V3 증폭관 Г-811 shunt 정류관
СГ-13П voltage reference, 6Д22С 2개 rectifier
입력단: IRCA/XLR
출력: 4Ω/ 8Ω
소비전력:380W
연락처:Telephone: +359 2 988 95 55
체코 프라하 Hronov에 위치해 있으면서 각종 하이엔드 오디오시스템을 개발 소개하고 있는 소규모 제조 회사. 동사가 최근에 내놓은 시스템으로는 인티그레이티드형 앰플리파이어 모델 Lyric과 CD 트랜스 포트시스템이 있다.

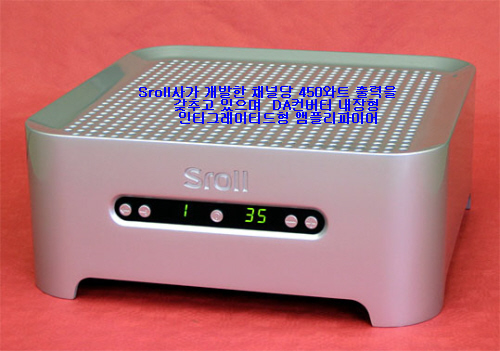

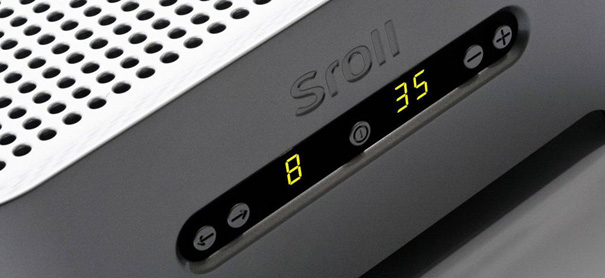

인티그레이티드형 모델 Lyric 시스템은 DA컨버터 내장형으로 채널 당 450와트(4Ω)출력을 낼 수 있게 설계된 시스템. 입력 단은 언밸런스 3계통과 밸런스 1계통 동축 디지털은 75Ω 1계통이며 디지털 입력단자는 AES/EBU 110Ω 1계통

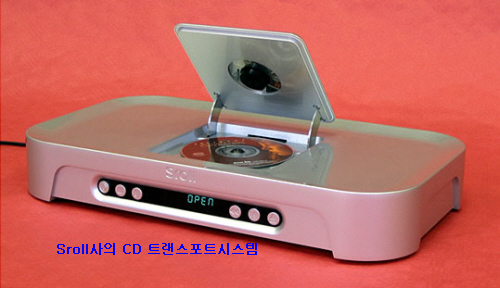

이 모델과 함께 소개하고 있는 CD트랜스포트시스템은 3계통 언밸런스(RCA)와 1계통(XLR) 아날로그 입력단이 준비되어 있다. 이외에도 2계통 동축 입력단과 1계통 AES/EBU 디지털 출력단 등이 갖춰져 있다.
사진에서처럼 둠직한 외형 디자인을 보여주고 있는 고음질 설계가 특징. 앰플리파이어의 출력대역폭은 2Hz-300khz(-3dB)으로 되어 있으며 시스템의 크기는 크기(WHD): 440(W) x 185(H) x 440(D)mm 중량은 38kg으로 되어 있다. CD 트랜스포트의 크기는 440(W) x 65(H) x 260(D)mm.
출력대역폭:(-3db) 2Hz-300khz
출력: 450+450(4Ω)
THD: 135db(1khz/200와트 출력시)
댐핑펙터: 600(8Ω)
Slew rate: 100V(microsec)
크기:(W x D x H) 440 x 440 x 185mm
중량:38 kg
디지털출력단 : 동축 1계통, AES/EBU 1계통
크기 440(W) x 65(H) x 260(D)mm
중량 12kg
연락처: +420 603 253 975
e-mail: sroll@sroll.com
