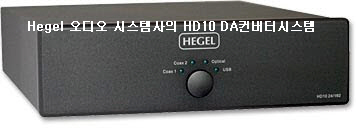

24비트/192Khz DA컨버터를 내장시켜 설계되어 있는 모델 HD10 시스템은 Full-HD 사운드를 듣을 수가 있게 되어 있다. 또한 컴퓨터 연결을 위한 USB 포트 단자가 준비되어 있다.
고해상도의 디지털 오디오시스템 플레이어에 필수적인 디지털 아날로그 컨버터시스템으로 모든 새로운 미디어 플레이어를 연결시켜 사용 할 수 있게 되어 있다. 특히 밸런스와 언밸런스 모든 입력단자를 연결시켜 할 수 있게 되어 있다.
내부 전원부를 보게 되면 파워 서플라이는 30.000uF급 대용량의 토로이달 트랜스포머를 탑재해 놓았다. 케이블 TV를 위시해 디코더, 위성 수신기, CD 등의 플레이어 또는 기타 장치를 디지털 PCM 출력할 수가 있게 되어 있다.
시스템의 디지털 입력단을 살펴보면 2계통 동축 단을 비롯해 1계통 광 단자, 1계통 USB 사운드 카드가 있으며 라인 입력단은 1조 밸런스(XLR)와 1조 언밸런스(RCA) 단자가 준비되어 있다.
또한 HD10시스템은 업그레이드가 가능하게 되어 있어 BluRay 플레이어의 디지털 출력을 사용할 수가 있다. 이 옵션 기능으로 BluRay 디스크에서 고해상도 오디오를 들을 수 있다.
이 DA컨버터시스템은 Hegel사의 사운드 카드를 내장시켜 놓고 있어 별도의 추가 드라이버가 필요하지 않는다. 특히 MAC 컴퓨터나 PC 컴퓨터와의 호환성으로 즉시 인식되게 설계되어 있어 연결사용이 용이하게 되어 있다.
설계방식: 디지털 아날로그 컨버터시스템
재생주파수대역: 0Hz-50Khz
디지털입력단: 2계통 동축, 1계통 광 단자, 1계통 USB 사운드 카드
라인입력단: 1조 밸런스(XLR), 1조 언밸런스(RCA)
노이스 플라워: Minus 140dB
디스토션: 0,001%이하
크기(W*H*D):210mm x 60mm x 260mm
중량: 2,8Kg

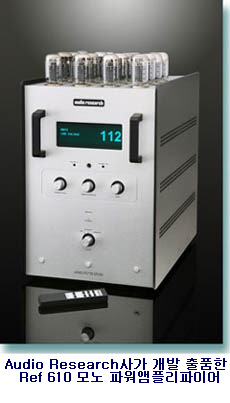

미국 Audio Research사가 개발 출품하고 있는 Ref 610T 모노부럭 파워앰플리파이어시스템은 600와트 대출력 진공관 출력소자를 사용해 만든 제품. 수준급 하이엔드 회로 구성 제품으로 중량이 무려 77.2kg인 프로용 시스템이다.이 제품은 2010 CES에도 출품했던 제품이다.
밸런스 회로 구성 시스템으로 사용한 진공관을 살펴보면 6550C를 전부 8조를 탑재해 놓고 있다. 이중 6550C1개는 정류관에 6H30과 같이 사용하고 있으며 다른 6550C 2개는 드라이브단에, 6NIP관 2개는 입력단에 그리고 6H30관 1개는 Follower관 등에 사용하고 있다.
시스템 상단에 사진에서 보여주듯이 마치 머리위에 세워놓은 진공관 모습이 독특해 보인다.
진공관 소자를 사용해 설계된 대출력용 파워앰플리파이어 답게 시스템의 출력단은 4Ω을 비롯해 8Ω 그리고 16Ω로 분리시켜 놓은 단자가 준비되어 있다.
610T monoblock is based upon a push-pull, fully balanced vacuum-tube circuit using 6550C output tubes (16 in all). But unlike the earlier models, the 610T uses two 6550C driver tubes, each controlling a bank of eight output tubes operating in unison.
Input gain is provided by two 6N1P dual triodes and a 6H30 follower. This means fewer tubes to replace, and a much simpler biasing system: two bias adjustments instead of the 16 required in the REF600 series.
Power output is rated at 600+ watts into 4, 8 or 16-ohm loads. Projected tube life is approximately 2000 hours.
Power supply energy storage has been increased to a whopping 1000 joules, with extensive film-cap bypassing of all electrolytics. In addition, interstage coupling caps are the new proprietary types first used in the REF3 preamplifier. Power-supply rectification is solid-state, while a total of six regulators are used: there is tube regulation of the input stage, with five additional solid-state regulators.
The massive, custom output transformer is an ultra-wide-bandwidth design allowing a high damping factor and excellent current delivery. And, 50% coupling of the output-stage cathodes to the transformer yields both higher efficiency and better sound than conventional pentode or triode operation. Input is balanced only, with separate output taps for 4 - 8 -16 ohm speaker loads.
With the 610T, we decided to rethink the chassis from the ground up. Unlike previous Reference amplifiers that required abundant floor space and multiple fans for cooling, the 610T is a striking vertical design with tubes projecting above an anodized top plate.
Dimensions are 14"W x 22"D x 21"H. The advantages of this design allow easier, next-to-speaker installation, silent convection cooling and better weight distribution. The "tower" chassis configuration (hence "610T") houses three different levels of circuit function.
At the lowest level are the power and output transformers; on the second level are power-supply storage and regulation; and on top are the input and output tubes. A ventilated top cover with quiet Pabst fans is optional for CE compliance (these run off a 12V D.C. supply jack at the back of the chassis). Most owners will want to see the tubes in all their glory, and enjoy the benefits of silent convection cooling.
On the front of the 610T is a vacuum-fluorescent, multifunction display screen like that used on the REF3. The screen is addressable either via front-panel knobs, or by handheld remote.
A variety of useful functions can be displayed on the screen: seven levels of illumination, including off; bias measurements for each output tube; A.C. line voltage level; logarithmic, scalable power output (0-10, 0-30, 0-100, 0-300, 0-600 watts); and total hours of tube life accumulated.
In addition to its innovative architecture and owner-friendly functionality, the REF610T sets new sonic standards as well. Just as the REF3 preamplifier provides remarkably clear sonic improvements over its predecessor, the REF2MKII, the improvements of the 610T over the older 600MKIII series are just as great, and of a similar quality.
Transient speed, dynamic impact, soundstage focus and liquidity of detail are all remarkably improved. You will not have previously experienced a vacuum-tube amplifier capable of this level of resolution and control over any loudspeaker system. From massive dynamics to subtle nuance, solo voice to massed chorus, the 610T will likely never meet a commercial recording it can't handle with aplomb and deliver with musical passion - especially when driven by its Reference partner, the Reference 3 Preamplifier.
설계방식: 모노부럭 파워앰플리파이어시스템
출력: 600와트
출력대역폭:(-3dB)15Hz-150kHz
재생주파수대역(-3dB/1와트출력시): 1Hz-200kHz
입력감도: 4.2V(RMS 밸런스드/24dB 게인 8Ω)
입력임피던스: 200KΩ(밸런스)
오버올 네가티브 피드펙(Overall Negative Feedback): 13dB.
사용진공관: 8조 6550C, 1-6550C(Regulator)1-6H30(Regulator) 2-6550C(Driver)
2-6NIP(input), 1-6H30(Follower)
크기(WHD):343 x 584 x 528mm (별도/38mm/앞면과 뒷면 돌출부)
중량: 77.2kg

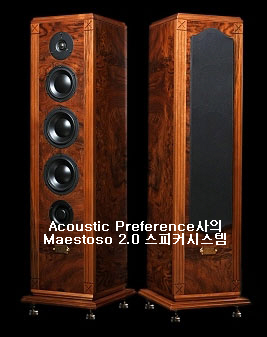

슬로베니아의 스피커시스템 제조 메이커인 Acoustic Preference사가 최근에 개발 소개하고 있는 3웨이 4유닛 구성의 듀얼 포트 기능을 갖추고 있는 위상 반전 설계 마루형 하이엔드 시스템.
사용한 유닛을 보게되면 고음용 트위터에 이스라엘 More 유닛 제조 메이커가 만든 28mm 구경 소프트 돔형을 그리고 중음용은 역시 More사가 만든 75mm 구경을 사용해 제작되어 있다.
또한 저음용 유닛은 More사의 160mm 구경 2개를 전면 배플판에 일직선으로 나란히 배열 시켜 놓았다. 네트워크 설계를 보게되면 신뢰성 부품인 Mundorf사의 Air Foil코일과 폴리프로필렌(polypropylene)재질.
99.999% 순 OFC 동선 등을 사용하고 있으며 스피커시스템 연결 단자는 WBT사 것을 그리고 금도금의 프레터 점퍼(gold plated jumpers)를 갖춘 바이와이얼 단자가 준비되어 있다.
설계방식:3웨이 4유닛 구성 위상 반전 마루형
사용유닛: 고음용 28mm, 중음용 75mm, 저음용 160mm 2개
재생주파수대역: 35Hz-22kHz
임피던스: 8Ω
출력음압레벨: 91dB/W/m
크로스오버주파수(12dB/Oct LKR)220/2200Hz
크기((WxHxD): 280 x 1124 x 296mm
중량: 96lbs(한개당)
연락처:++386 242 971 46
ELAN사는 Lexington에 위치해 있으면서 1989년에 설립된 메이커. 동사는 초기에 멀티 룸 오디오 비디오 설곌르 주로 맏아 일해 왔으며 최근에는 첨단 시스템 개발에 참여 여러 종류의 제품들을 소개하기 시작하고 있다.

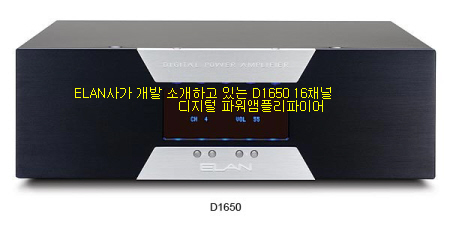

이번에 소개한 시스템은 모델 D1650으로 16채널 디지털 설계의 파워앰플리파이어시스템이다. 클라스 D증폭 방식으로 low-heat/high-efficiency 디자인 제품. 멀티 룸 설계로 8-Zone A/V 콘트롤 시스템 12 구성 방식. 8 스테레오 존, 16 모노럴 존(monaural zones)
채널(16채널)당 45와트(8Ω)실효 출력을 낼 수 있게 되어 있다.
이 시스템은 동사 특허의 ACE™(Automatic Clip Eliminator™) 테크노러지 기술로 설계되어 있다 즉 첨단 기능의 마이크로프로세서 콘트롤 다이내믹 리베링 회로(microprocessor-controlled dynamic leveling circuit)를 탑재시켜 제작되어 있다. .
또한 전면 판넬을 보게되면 VFD(blue Vacuum Florescent Display) 형광 디스플레어로 산뜻한 외모를 드러내 보인다.
A & B 버스 입력과 출력단 그리고 프런트 판넬의 버튼 조작으로 채널 완전 분리시켜 세팅해 줄 수 있게 되어 있다. 이외에도 "Lockout" 기능은 레벨 세팅을 시켜 놓을 수 있으며 각 채널을 위한 “Buffered Loop Outputs” 그리고 트리거(Trigger) 입력과 출력 단자가 준비되어 있다.
설계방식:클라스 D 디지털 테크노러지 파워앰플리파이어
실효출력:45와트 x 16채널(8Ω)
재생주파수대역:20Hz-20kHz(+/-0.3dB/8Ω)
SN비:>102dB
채널분리도: >70dB(1kHz)
THD: <.04%
입력임피던스: 49kΩ
트리커입력: 5-24V(AC/DC)
트리커 루프 출력: +12VDC(0.1A)
크기: 483W x 134H x 432D mm
중량: 25kg
연락처:(859) 269-7760

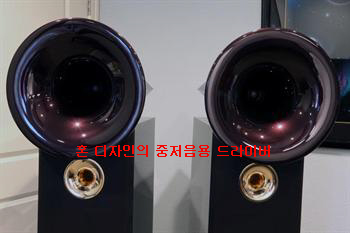

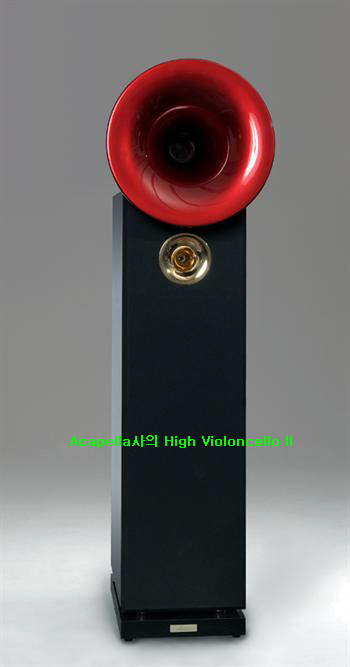

독일 스피커시스템 제조 전문 메이커로 유명한 Acapella사가 2008년부터 개발에 착수해 소개하고 있는 혼 로드 디자인의 하이엔드 설계 풀레이지형 방식의 스피커시스템. 사용 유닛 구성을 보게 되면 혼 디자인의 중저음용 드라이버를 탑재해 놓고 있다.
동사가 설명한 원문에서 설명한 것처럼 “ Through its novel approach, the woofers are dynamically adapted to the high speeds of the mid-range horn unit 방식이다. 또한 고음용 트위터는 ion 드라이버로 가장 높은 주파수를 전송시켜 줄 수 있게 만든 유닛이다.
일반적으로 대역폭은 초 고역으로 40Khz까지 재생이 가능하게 되어 있다.
한마디로 말해 엄청난 대역폭을 갖추고 있으며 또한 낮은 주파수에서도 오버톤(overtones)
의 정확한 느낌을 갖게 해준다. 모든 음향 환경에 적응시켜 줄 수 있게 설계된 고음용 트위터로 중음 드라이버와의 이상적인 매칭이 가능하게 설계되어 있다.
이 모델은 동사가 내놓은 모델 Violon 보다 중량감 있게 만들었으며 한 개당 3백8파운드라는 무게가 잘 대변해 주고 있다고 본다. 하이 스피드 감을 갖게 한 시스템으로 수준급 제품으로 면모를 과시해 주고 있는 시스템.
재생주파수대역:20Hz-40khz
출력음압레벨: 93dB(1W/1m)
임피던스: 8Ω
추천앰플출력:15W-100W
크기(WHD):16" x 61" x 22"
중량: 308 lbs
판매가격:$80,500(한조)
