D : 2014년도 9월3번째 신제품 페레이드-2(9월11일-21일)
 이영동    | 2014·09·15 20:20 | HIT : 4,872
Daudio사의 W1 스피커시스템


네덜란드 gj zwolle 지역에 위치해 있으면서 오래전부터 다이폴(dipole)설계 방식의 스피커시스템을 꾸준하게 개발 소개하고 있는 메이커. 동사가 개발 소개하고 있는 다이폴 디자인(dipool design)방식의 3웨이 4유닛 구성 개방형 마루형시스템.

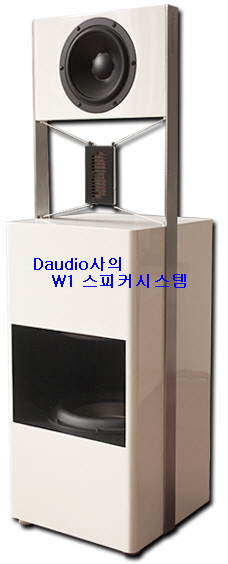

우선 사진에서 보여 주고 있듯이 인클로저 상단에 중음용 드라이버가 부착되어 있고 그 밑쪽에는 Air motion 리본형 고음용 트위터가 있다. 완전 분리되어 있는 개방식 저음용 인클로저에는 알루미늄 재질로 만든 역 돔형 디자인의 우퍼 2개를 내장시켜 만든 시스템이다.

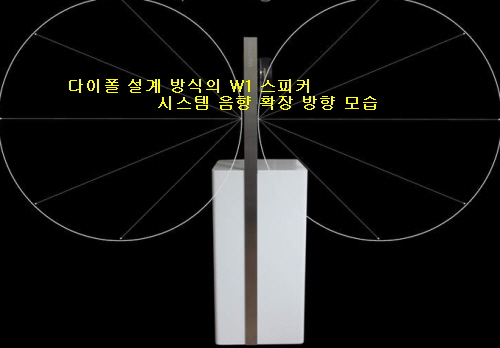

2개의 저음용 우퍼를 대칭 방식으로 같은 방향으로 부착시켜 풍부한 저음 대역을 증폭시켜 주는 방식으로 설계해 놓았다 또한 중음용 드라이버는 양방향 진동으로 재생 음질이 리스닝 룸 안에 개방식으로 자연스럽게 음질 재생이 가능하다.
이 방식은 인클로저가 없는 오픈 배플 방식의 특징으로 캐비닛 패널에 반사되어 문제가 될 수 있는 왜곡 현상을 어느 정도 자연스럽게 해소 시켜 줄 수가 있는 점이 특징. 즉 드라이버 콘을 통해 다시 방출 할 수 없게 한 것이다.
즉 드라이버는 브레이크가 걸리지 않고 자연스럽게 이동할 수 있고, 인클로저에 영향을 받지 않고 리듬감 있게 자연스럽게 소리를 방출 할 수가 있다는 이론이다. 동사는 이를 위해 전체 주파수 범위에 걸쳐 오픈 배플 원리를 가장 이상적으로 재생시켜 줄 수 있게 특별해 제작한 우퍼와 미드 레인지 그리고 트위터를 선택해 사용하고 있다.
특히 고음용 트위터는 높은 주파수의 재생에 필요한 다이폴 방식의 트위터를 사용하고 있다. 이 트위터는 최근 새롭게 디자인된 드라이버로 새로운 경량 멤브레인을 갖추고 있다. 이 유닛의 중요한 것은 아주 좋은 분산 능력과 이미징 그리고 자연스러운 소리를 가지고 있다는 것이다. 즉 모든 높은 주파수 및 세부 사항에 민감하게 작용한다는 것이다.
정말 고음질 재생을 위한 다이폴 설계 방식의 유닛인 우퍼, 미드 레인지 및 트위터가 가장 작은 배플에 장착하는 것이 필요하다. 오픈 배플 스피커시스템의 박스가 없음은 물론 정상적인 스피커시스템 보다 잡음비에 비해 높은 신호를 제공한다. 이것은 낮은 주파수에 특히 더욱 확실이다.
캐비닛은 dipole W-frame 디자인으로 MDF 또는 합판으로 만들어진다. 프레임은 CNC 밀링 머신에 매우 정확한 제조 방식으로 제작된다. (The dipole W-frame is made of MDF or plywood.)
The frames are manufactured very accurate on a CNC milling machine) 고음용 트위터는 마치 캐비닛 중앙 공간에 간편하게 줄로 고정시켜놓은 완전 개방식으로 부착시켜 놓았다.
또한 중음용 드라이버는 캐비닛 상단에 오픈 방식으로 앞뒤로 진동시켜 양 방향에서 음질 재생이 가능하게 되어 있다. 또한 저음용 우퍼의 제어 능력은 매우 중요하다. 즉 매우 빠르고 매우 잘 제어 될 수 있도록 큰 자석을 사용해야한다.

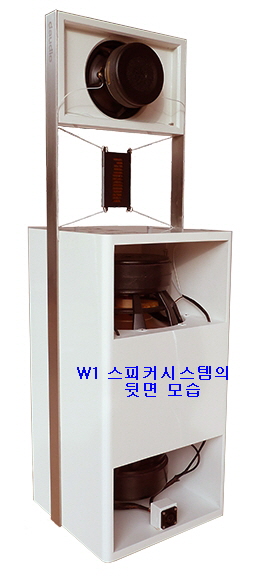

사진에서 보여 주고 있듯이 우퍼의 뒷면을 보게 되면 어느 정도의 강력한 자석이 사용되었는지 짐작이 갈 것이다. 새롭게 개발된 시스템들은 매우 빠르고 매우 잘 제어 될 수 있도록 큰 자석을 갖쳐놓고 있다.
그래서 W1시스템은 가볍고 경질의 알루미늄 콘으로 만든 것을 사용하고 있다. 특히 2개의 우퍼 드라이버는 대칭형으로 서로 맞은편에 두개의 우퍼를 장착시켜 놓았다. 최소한의 진동과 왜곡으로 최대의 성능을 만들 수 있게 한 설계 방식이다.

W1 스피커시스템 재원

설계방식: 3웨이 4유닛 다이폴 개방 설계방식 마루형
사용유닛: Air motion 리본형 고음용 트위터, 중음용, 저음용 2개
재생주파수대역: 20–22.000Hz
크로스오버주파수:150Hz/2350Hz
출력음압레벨: 87dB(2,83V/1m)
크기(WHD): 306 x 1000 x 306mm
판매가격:17500/한조 euro)
연락처: +31 38 4653048 or +31 6 11970505

Xavian Electronics사의 XN Virtuosa 마루형 스피커시스템


체코의 Hostivice에 위치해 있으면서 주로 가정용 하이파이 스피커시스템들을 개발 소개하고 있는 메이커. Xavian Electronics사가 신제품으로 개발한 모델 XN Virtuosa 마루형 스피커시스템은 3웨이 3유닛 구성 위상 반전 마루형.

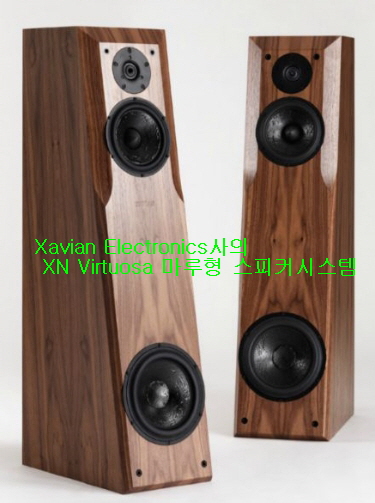

사진에서 보여주고 있듯이 제품 외형 디자인을 보게 되면 전면 패널은 기존의 일직 선상의 디자인과는 다른 비스듬한 모습을 갖추고 있다. 즉 인클로저 상단에 고음용 트위터와 중음용을 그리고 하단에는 저음용 우퍼를 부착시켜 놓고 있다.

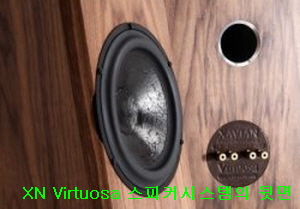

또한 인클로저 뒷면에는 알루미늄으로 제작한 위상 반전 포트(damped bass-reflex, massive rear aluminium port)가 설치되어 있고 인클로저 상단 좌우 측면에 곡을 갖쳐 부드러우면서 산뜻한 감을 갖게 제작되어 있다.

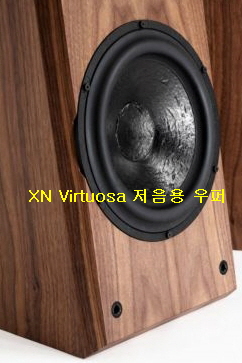

사용 유닛 구성은 전부 Xavian사의 규격에 따라 디자인한 드라이버로 덴마크 Scan-Speak사가 만든 것을 탑재해 놓고 있다. 저음용 우퍼 드라이버에는 더블 마그네트와 카본 파이버, 페이퍼 그리고 42mm 보이스 코일로 만든 222mm 구경의 것을 탑재해 놓았다.

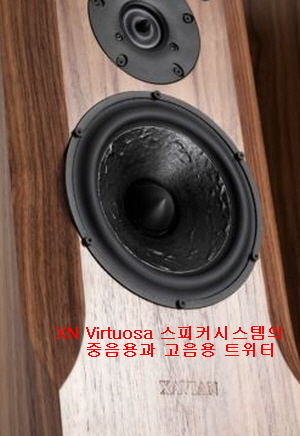

또한 중음용은 180mm 구경으로 페이퍼 membrane에 카본 파이버 재질로 만든 드라이버이며 고음용 트위터도 Scan-Speak사의 Ring Radiator 방식으로 26mm 보이스 코일로 만들었다.
동사의 모든 제품들은 전통적으로 작년부터 체코에서 조립되고 있으며 인클로저 뒷면 연결 단자는 바인딩 포스트가 장착되어 있다. 특히 시스템의 접속 품질 및 기능이 우수한 평가를 받고 있다.
인클로저 캐비닛은 22mm구경의 MDF 재질로 수 가공 방식으로 제작하고 있고 2조의 XAVIAN사의 바인딩 포스트(binding posts)단자가 준비되어 있다. 이 시스템은 바이와 이어링과 바이 앰핑 연결사용이 가능하게 준비되어 있다.

XN Virtuosa 마루형 스피커시스템 재원

설계방식: 3웨이 3유닛 구성 위상 반전 마루형
사용유닛: 고음용 Ring Radiator, 중음용 180mm
          저음용 222mm 우퍼
재생주파수대역: 30-30000Hz(-3dB on reference axis)
임피던스: 8Ω
크로스오버주파수: 300/2600Hz
출력음압레벨: 86dB(2,83V/1m)
추천앰프출력: 50-250W
크기(WHD):240 x 1000 x 400mm
중량: 35kg(한 개당)
연락처: +420 311 329 876

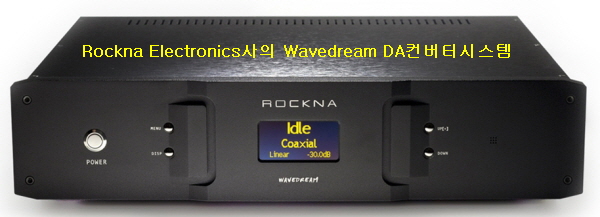

Rockna Electronics사의 Wavedream DA컨버터시스템


루마니아의 Suceava에 위치해 있는 오디오시스템 제조 메이커인 Rockna Electronics사는 1999년도에 설립되었다. 동사의 모든 직원들은 기술 분야에 종사해 왔던 팀들로 구성되어 있고 이들에 의해 공통의 열정으로 운용되고 있다.

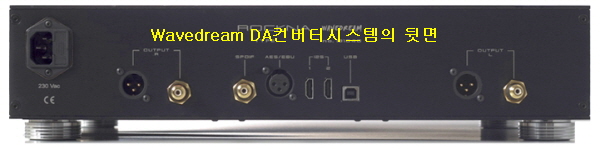

동사가 개발 소개하고 있는 모델 Wavedream DA컨버터시스템은 4계통의 컨트롤 스위치가 있으,며 사용하기 편리한 IR 리모트 컨트롤 기능 그리고 Firmware 업그레이드 usb 등을 갖추고 있다. 동사의 모든 제품 설계는 옵션을 제공하고 있으며 내장된 내부 구조는 완벽하게 실험을 거쳐 만들어지고 있다.

동사가 본 제품의 설계 특징을 요약해 보게 되면 다음과 같다

FPGA - 디지털 처리를 concernig Wavedream DAC의 모든 빌딩 블록은 프로그램 하나의 실리콘 조각에 완전히 내장되어 있다. FPGA, 그것은 내부 하드웨어 아키텍처는 소프트웨어의 조각(실제로, 매우 복잡한 일)에 의해 설명 될 수 있다.
새로운 펌웨어로 Wavedream 기능을 업그레이드 할 때는 실제로 하드웨어를 변경해야 하며
이 시스템은 유연성, 노후화에서도 보호 할 수 있다, ​​즉 내부 구조를 변경하여 DA컨버터의 사운드를 업그레이드 하거나 새로운 첨단 기능을 추가하거나 기존 것을 개선 할 수 있다.

Femtovox Clock 시스템

클록은 디지털 재생 시스템의 심장부이다. 그것의 정확성과 지터 수준 음질의 점에서 중요하다. 단지 매우 좋은 시스템 클록은 DA컨버터의 출력에 아날로그 소리의 길을 만들 수 있다.
Clock 시스템에 결함이 있는 경우 디지털에 문제가 발생할 수 있고 음악의 아날로그 감각 심각 변경 될 것이다. 선정한 Clock 시스템 자체 성능에서 동등하게 중요한 DA컨버터 내부 클록 트리(클록 분배 구조)의 구성이다.
실제로 DA컨버터 내장된 컨버터에 사용되는 클록은 Clock 자체의 성능에 있어 계산 지터의 양이 변환된다. 이 시스템에 대한 정학한 설계 방식은 동사가 설명하고 있는 원문을 참조하시기 바랍니다.
We are proud to present our current flagship in digital audio reproduction. We believe it has the right ingredients to produce a sound that will honour it’s name. In the good tradition established by it’s predecessor, the Wavedream continues to push the limits of performance, design and sound quality.
The ingredients, innovations, technology and features of the product are presented below.

Software Defined Architecture

We always thought that high-end audio should be everything about innovation. Playing around with off-the-shelf available chips is fun and certainly a good and economic way to produce good sound.
But once you want to design a cutting-edge product, the off-the-shelf approach doesn’t apply. Naturally, a custom solution, freed from the limitation of the available chipsets, come into place, allowing us to design and build from the scratch an entire digital audio system.
All building blocks of the Wavedream DAC concernig digital processing are built entirely on a single piece of programmable silicon – a FPGA. With a FPGA, it’s internal hardware architecture could be described by a piece of software (actually, a very complex one).
When upgrading the Wavedream with new firmware, you actually change it’s hardware. This system allows great flexibility, obsolescence protection and let us improve the sound of your dac by changing it’s internal architecture, or add new cool features, or improve the existing ones.

Femtovox Clock System

The clock is the heart of a digital reproduction system. It’s accuracy and jitter levels are critical in regard of sound quality. Only a very good clock system can make the way to the analog sound on the output of your DAC.
If the clock is flawed, digital harshness will occur and the analog feeling of the music will be severely altered. Apart from the performance of the clock itself, equally critical is the construction of the clock tree(the clock distribution architecture) inside the DAC.
The jitter amount that really counts it’s not only the performance of the clock itself – but the clock which actually enters the dac and is used for conversion – let’s call it the conversion clock.

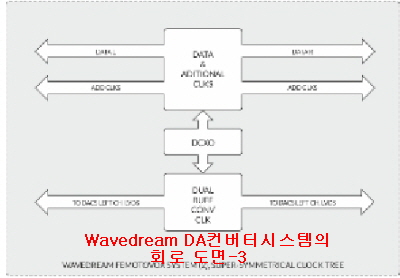

The conversion clock that enters the dac section relies on the clock tree, which is usually not just routing, but in most cases conditioning, altering it’s quality. A poorly designed clock tree can degrade significantly the clock quality entering the d/a section, even if the source clock has great performance.

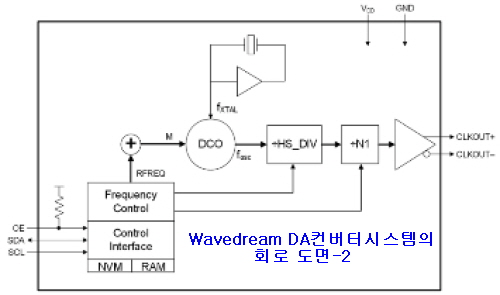

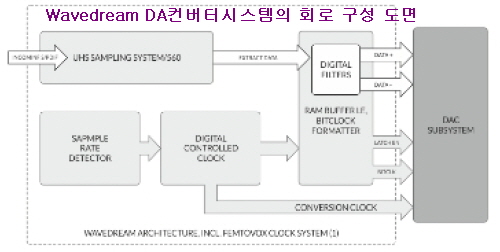

With these facts in mind, we designed for the Wavedream an advanced clock system called the femtovox. With femtovox in place, one is assured that only extremely small amounts of jitter are present at the dac conversion clock input.
It’s unique architecture employs that conversion clock is directly synthesised at the dac input, without any conditioning, giving constant jitter performance at any sample rate.
The conversion clock is controlled with 1 ppb precision, while exhibiting about 300 fS of jitter. The smallest jitter figure in the world No. The smallest jitter figure where actually matters Probably.

R2R LADDER DA컨버터

For the effective D/A conversion stage, the Wavedream uses a sign-magnitude, pure multibit R2R discrete ladder solution which can sustain a maximum sample rate of 3 MHz.
This refined architecture grants one of the most natural sound reproduction, provided that very accurate conversion clock is supplied.

전원부

Naturally we have dedicated sections for digital and analog areas. There are 3 separate transformers, and all power supplies are low noise linear - no switchmode power supplies are used whatsoever.
There are a total of 20 linear regulators inside the dac. We dedicated our attention to the dac modules regulators – which are designed from the scratch for low impedance and ultra-low noise

Extra Menu Features



On the dac menu can be found a series of useful features. Let’s take a short walkthrough. The preamp feature-The Wavedream has a 256 steps volume control which allows direct connection of a power amplifier. The volume control has 0.5 dB steps for a fine resolution setting.
The phase select feature – the user can change the absolute phase of the output signal. The filter select feature – discussed above. The filters can be switched off for NOS operation.
The clock setting – there are 2 modes of the digital PLL response, stream and local. Please reffer to the clock technical document under the technology section for more information.
Dither – to improve R2R ladder linearity, ultrasonic dither is applied on the last 4 bits from the digital 24-bit word.

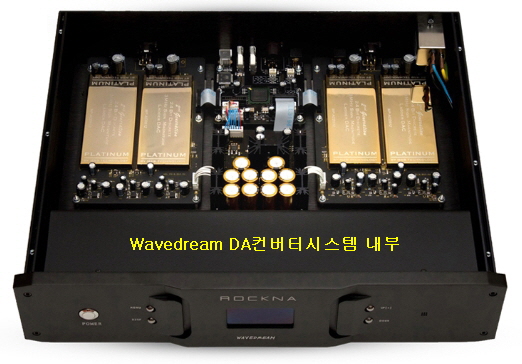

Contruction Details & Internal Layout

The Wavedream benefits internally from a carefully studied, full symmetrical layout. Shortest signal paths and proper design of the clock tree were our main guidelines.
All off-board connections are made with LVDS standard for lowest intereference, high speed and minimal jitter.
The transformer section is internally shielded to prevent internal EMI leakage. The chassis is entirely made of black anodized aluminium with a maximum fronplate thickness of 20 mm. Switches are black ruthenium finish.

Wavedream DA컨버터시스템 재원

설계방식: 디지털 아날로그 컨버터시스템
디지털입력단: 동축 S/PDIF 24비트 192KHz
              AES/EBU 24비트, 192KHz
              USB 32비트-384KHz PCM, DSD 1비트, 11.28MHz
              HD-Link1(LVDS) 32비트-384KHz PCM, DSD 1비트, 11.28MHz
              HD-Link2(LVDS) 32비트-384KHz PCM, DSD 1비트, 11.28MHz
디지털출력단 : SE/밸런스드(version dependent)THD+N, 0dB: 0.006%
다이내믹레인지(A-weighted): 125dB
S/N비(A-weighted): 140dB
임피던스: 5Ω
디지털 프로세싱: High-frequency asynchronous capture
                digital inputs:  560MHz 샘플링
                Memory-based PLL, digital domain only: 300 fS 지터
                16배 커스텀 디지털 필터: 리니어 최저 그리고 하이브리드
                                          phase, 705.6/768KHz
필터형(advanced convolution) : Parks-McClellan/Raised Cosine, 2000 taps
Mathematical precision:  68비트 INTEGER
Stopband attenuation:  130-148dB
Passband ripple: 0,0001dB
Dither: 4비트, Gaussian ultrasonic
볼륨컨트롤: 컴스템 multiplier array, 256 steps, 0.5 dB step
Miscellaneous: 128x64 yellow oled display, dimmable in 8 steps
크기(WHD): 440 x 90 x 360mm
중량: 7.8Kg
연락처: 0374.994.025
