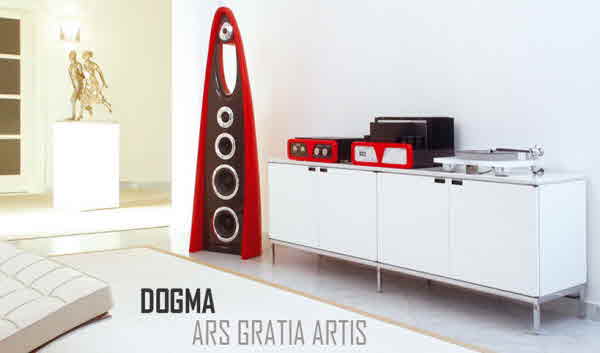

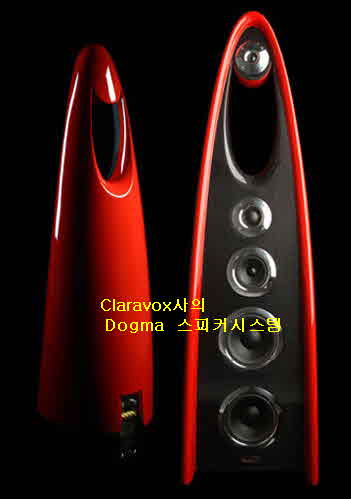

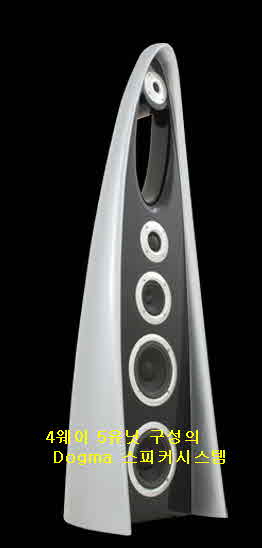

이태리 Massa에 위치해 있는 오디오시스템 제조 메이커인 ClaraVox사가 개발 소개하고 있는 Dogma 스피커시스템. 사진에서 보여 주고 있듯이 기존의 제품과는 전혀 다른 외형 디자인을 갖추고 있는 4웨이 5유닛 구성 방식의 밀페형.

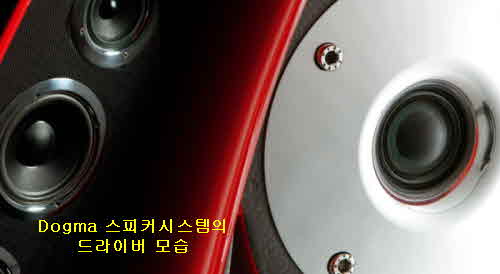

우선 사용하고 있는 드라이버들을 보게 되면 인클로저 상단에 부착되어 있는 실크 돔형 고음용 트위터는 1"구경이며 중음용 미드 레인지 드라이버는 2"구경 실크 돔형이다. 또한 콘 디자인의 중저음용은 셀룰로스(cellulose)재질로 만든 5.25" 구경이다.
시스템 하단에 부착되어 있는 2개의 저음용 우퍼는 중저음용과 같은 재질인 cellulose로 8" 구경이다. 동사의 설명에 의하면 이 모델은 수 가공 제작으로 99개 한정 생산품으로 소개된바 있는 독창적인 스피커시스템이다.
한 마디로 한정된 소스의 오디오 파일들만이 소유 할 수 있는 시스템이라는 설명이다. 모델 Dogma 스피커시스템은 구입자의 요청에 따라 색상 및 마감 처리 기능을 변경해 줄 수 있게 하고 있다.

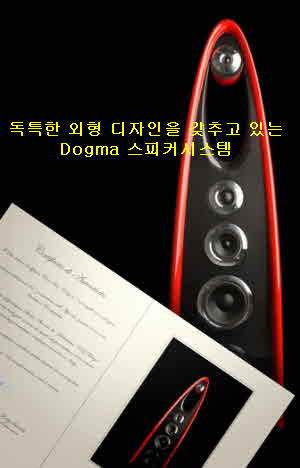

모든 색상의 페인팅부터 마무리까지 라우드스피커시스템 커플릿(couplet)에는 번호가 부여되어 있으며 보증서 및 정품인증서가 발행되고 있다.(couplet is numbered and accompanied by the certificate of guarantee and authenticity.)
동사의 음향 기술팀은 수년간 사용 재료들을 면밀히 연구한 결과, 구조적 강성과 디자인에 대해 새로운 모델 Dogma스피커시스템에 적용하기 위한 결과로 디자인과 기술의 행복한 합성으로 탄생시켜 놓은 것이다.
카본과 글라스 파이버의 캐비닛을 사용하는 혁신적인 프로젝트, 셀룰로스 콘형과 실크 돔형 드라이버 그리고 산뜻한 외형 디자인을 보여주고 있는 시스템이다. 이외에도 특허를 받은 크로스 오버 네트워크 등을 탑재해 설계되어 있다 특히 저음 대역 재생은 설치 장소의 벽과의 거리와 관계없이 최적화 되어 있다.
동사의 제작팀 설명에 의하면 모델 Dogma스피커시스템의 각 요소는 특정 기능에 가장 적합하게 설계되어 있다고 강조하고 있다. 독창적인 디자인과 함께 어떤 환경에서든 어떤 증폭에서도 원하는 음향 성능을 얻을 수 있도록 설계되어 있다는 것이다.
설계방식: 4웨이 5유닛 구성 밀폐형
사용유닛: 고음용 1“ 실크 돔형
중음용 2" 실크 돔형
중저음용 5.25" cellulose 콘형 저음용 8" cellulose 콘형
재생주파수대역: 19Hz-20KHz
추천앰프출력: 5와트-200와트
출력음압레벨: 90dB(1W-1m)
임피던스: 8⅓
연락처: +39 338 3161308

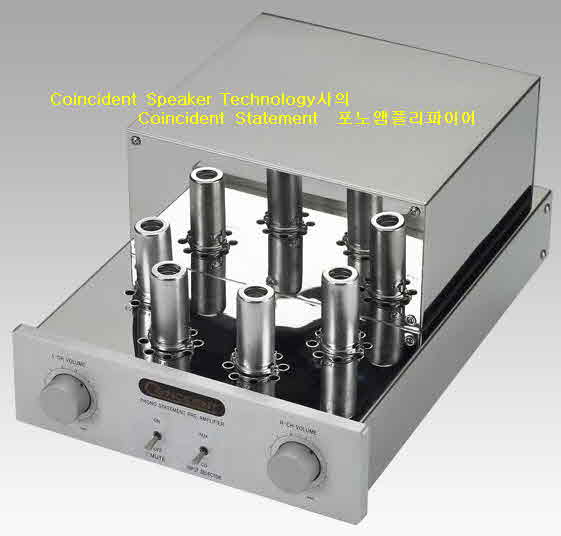

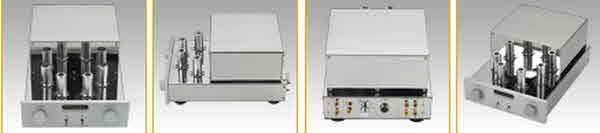

캐나다 Ontario주 Thornhill에 위치해 있으면서 하이엔드 설계 방식의 스피커시스템을 비롯해 앰플리파이어시스템 등을 꾸준하게 개발 소개하고 있는 메이커. 동사가 소개하고 있는 진공관 소자 탑재형 모델 Coincident Statement 포노 프리앰플리파이어시스템.
포노용 프리앰플리파이어로는 거의 모든 무빙 코일 카트리지들을 수용하기 위해 최고 품질의 MC 스텝 업 변압기를 탑재해 설계한 시스템이다. 2개의 모든 진공관 게인 스테이지만 사용하기 때문에 초 저 잡음, 마이크로 포닉 또는 험의 부재로 높은 게인을 얻을 수 있는 점이 특징이다.
(The Coincident Statement Phono Preamplifier is a high gain, all tube unit employing the highest quality MC step up transformers to accommodate virtually all moving coil cartridges.
Due to employing only 2 all tubegain stages, high gain is achieved with ultra low noise, the absence of microphonics or hum. The RIAA curve is passive, zero feedback utilizing the closest tolerance resistors and polystyrene capacitors to obtain accuracy of less than .1db deviation from 20hz–20khz.All coupling capacitors are the finest and most expensive Teflon Film and Foil.)
RIAA 커브는 20Hz–20KHz에서 0.1dB 미만의 정확도를 얻기 위해 가장 가까운 공차 저항과 폴리스티렌 커패시터를 사용하는 수동 제로 피드백 설계 방식이다. 모든 커플링 커패시터는 가장 높고 값 비싼 테플론 필름 및 포일로 제작되어 있다.
특히 낮은 출력 임피던스와 최고의 이산 저항 모노 볼륨 포트를 사용하는 66dB의 전체 이득을 통해 Statement 포노 프리앰플리파이어는 라인 스테이지를 사용하지 않고 앰플리파이어에 직접 연결할 수 있다.
전면 패널 토글스위치로 선택할 수 있는 라인 입력을 포함하면 CD/SACD 플레이어 또는 기타 구성 요소를 수용 할 수 있으므로 라인 스테이지가 필요 없다. 신호 전송을 저하 시키거나 시간이 지남에 따라 더 악화 되는 회로 보드나 연결 스트립이 없다는 점이 특징.
모델 Statement 포노 프리앰플리파이어의 내부 회로 구성을 보게 되면 가능한 가장 짧은 신호 경로로 배선되어 있다. 별도의 전원 공급 장치에는 100와트 증폭기에 전력을 공급하기에 충분한 용량과 에너지 저장 공간이 있다.

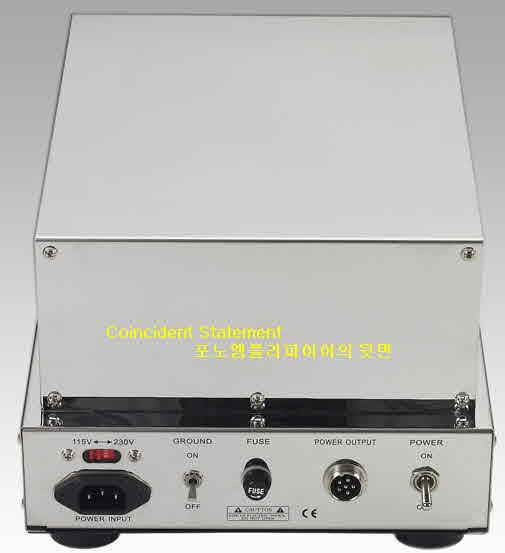

고전압 및 저 필라멘트용으로 별도의 트랜스포머가 있다. 또한, 고 전압 및 저 전압 섹션에는 독립적인 초크 및 대용량 필터링 기능이 있다. 모든 전원 공급 장치 커패시터는 최고의 사운드 품질과 최고 품질의 위해 폴리프로필렌을 사용하고 있다.
파워 서플라이는 가능한 가장 높은 표준이며 중량은 41 파운드 이상의 최고의 고음질 설계 시스템이다. 한마디로 비용 제한 없이 설계되었으며 음향 성능을 최우선으로 하고 있는 포노용 프리앰플리파이어시스템이다.
설계방식: 진공관 소자 탑재 포노용 프리앰플리파이어
재생주파수대역: 10Hz– 25KHz(+/-.1dB)
게인: 66dB(MC)
출력임피던스: 250Ω
최대전압출력: 30V
임피던스: 3-10, 11-30, 31-100, 101-300(MC)
사용진공관: 12AX7관 4개
AC전원부: 115V/230V
크기(WHD) : 10.25“ x 8” x 14“(파워서플라이 & 포노단)
중량:18.5Kg
9.5Kg(포노단)
판매가격: $6499 US
연락처: 647-221-1834(캐나다)

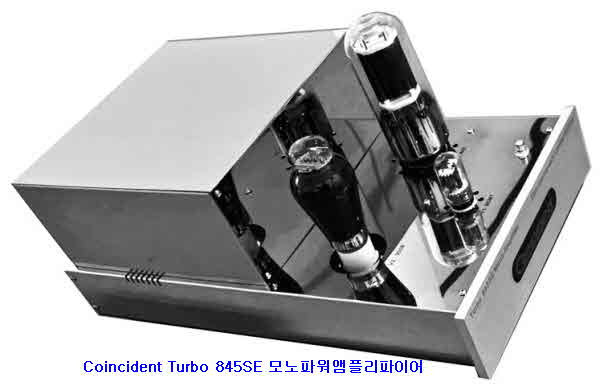

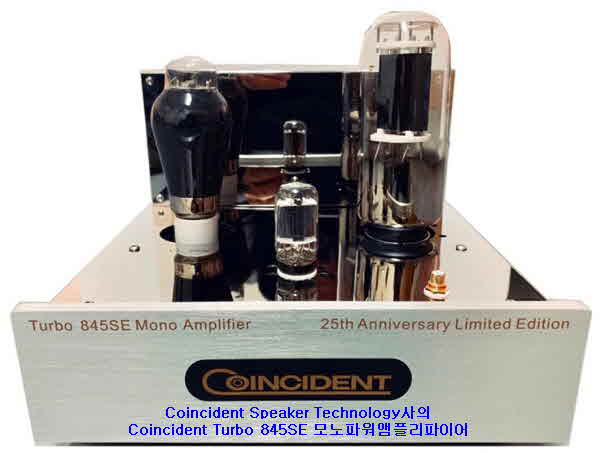

캐나다 Coincident Speaker Technology사가 소개하고 있는 또 하나의 제품으로는 동사 설립 25주년 기념작(25th Anniversary)인 모델 Coincident Turbo 845SE 모노 파워앰플리파이어시스템이 있다.
동사의 설명에 의하면 25주년 한정판(25th Anniversary Limited Edition)인 모델 Turbo 845SE시스템은 실효 출력 28와트(RMS)이지만 왜곡이나 압축 없이 거의 100와트의 피크 레벨로 사용할 수 있게 설계되어 있다.
Turbo 845SE시스템은 모든 앰플리파이어 기술과 작동 모드에 대한 20년이 넘는 연구와 개발의 정점을 갖추고 있는 시스템이다. 목표-결함이 본질적으로 식별 할 수 없을 정도로 무시할 수 있는 가장 투명한 앰플리파이어를 만드는 동시에 거의 모든 고성능 스피커시스템들을 구동 할 수 있다는 점이다.
그 결과 직접 가열식 3중관을 사용한 단일 고음질 작동, 고조파 완성도 극대화, 낮은 수준의 디테일의 계시-실제 역학, 낮은 저음 확장 또는 라이브 음악 환경에서 경험되는 충격, 중량급의 권위를 떨어뜨리지 않는 파워 감을 갖게 설계되어 있다.
이 앰플리파이어는 제작비용과 상관없이 최첨단의 보유를 절대로 금지하지 않고 만들어졌다. 모델 Turbo 845SE 모노앰플리파이어는 25조 한정판으로 책정 더 이상 제품 생산이나 추가 제작 판매는 없다고 한다.
제품 설계 특징을 살펴보면 완벽한 수 제작의 최첨단 기술 구성 요소 및 대규모 전원 공급 장치를 갖추고 있으며 매시브 파워 서플라이(massive power supply)에너지 저장장치(975Joules)로 인해 정확하고 투명하며 조화롭게 SET 진공관 앰플리파이어로 소개되고 있다.
콘서트 홀 레벨까지 84dB 감도 이상의 거의 모든 스피커시스템을 쉽게 드라이브 시켜 줄 수 있는 파워 감을 갖추고 있다. 특히 비중 감의 게이지 스테인리스 스틸, 밀로(mirror) 마감 섀시, 비자성, 매우 단단한 비공명(rigid and non resonant)등도 돋보인다.
또한 앰플리파이어 당 듀얼 파워 트랜스포머가 내장되어 있으며 고 전압 및 저 전압 필라멘 트와 저 잡음, 멋진 작동 및 무제한 전력 저장을 보장하게 되어 있다. 커플링 커패시터 없 는 최고의 Ohno 구리 인터스테이지(copper interstage)출력 및 이중 전력 트랜스포머 입력 단을 위한 6EM7 수퍼급 진공관은 자체 파워 서플라이 기능을 갖추고 있어 충분한 전류 용 량이 많기 때문에 파워 감을 갖게 해준다.
이외에도 최고의 순도를 위한 300B 드라이버 진공관(DHT 설계에 사용된 펜토드 튜브 없음) 845 Shuguang Psvane사 출력관은 싱글 엔디드 구성 방식(Single-Ended Configuration)
그런가 하면 테플론 캡(Teflon caps)은 cathode 바이어즈 회로에 사용되었고 대 용량급 파워 서플라이(Massive power supply)캡은 모두 1500V 폴리프로필렌 재질로 되어 있다. 그리고 무전해액-주울 등급-975는 600와트 RMS 진공관 앰플리파이어 보다 뛰어나 최대 피크 전력 성능을 제공한다.
(Massive power supply-caps are all 1500V polypropylenes-noelectrolytics-Joule rating-975-exceeds those in 600 watt RMS tube amplifiers-Provides tremendous peak powercapability)

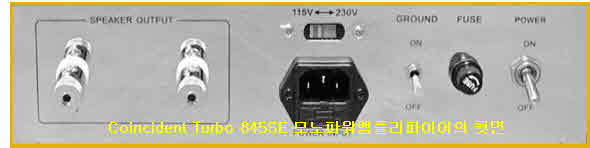

앰플리파이어의 바인딩 포스트 단자는 일본 Ohno사의 구리, 25"솔리드 포스트이며 초 고정밀 자동 바이어스 회로는 진공관 수명에 따라 최적의 바이어스를 유지하게 해준다. 제품에 사용된 모든 저항은 1% 허용 오차이며 2와트 이상이다. 모든 배선 작업은 완벽한 수작업으로 오나성되어 있다.
설계방식: 싱글 엔디드 구성 방식 진공관 모노 파워앰플리파이어
출력: 28W(8Ω)
출력임피던스: 8Ω
재생주파수대역: 20Hz-20KHz(±1dB)
T.H.D: <1%,(20Hz-20KHz (Ref. 출력시)
입력감도: 700mv(전출력시)
입력임피던스: 100KΩ
S/N: >90dB
사용진공관: 6EM7 1개, 300B 1개, 845관 1개
전원부: AC 115v/230V 50/60hz
(사용자 앰프 뒷면 선택스위치)
크기(WHD): 12" x 10" x 21"
중량: 44.5 Kg
판매가격: $14,999(한조)
연락처: 647-221-1834(캐나다)
1980年에 영국 Essex지역에 동사 설립자이자 엔지니어인 Roy가 설립한 오디오시스템 제조 전문 메이커. 초기에는 지금에 와서도 오디오파일들에게 관심을 갖게 한 톤암 RB300과 RB250 제품을 1983년에 개발 오늘날에 와서도 그 신뢰성은 오디오 파일들에게 인기가 있다.

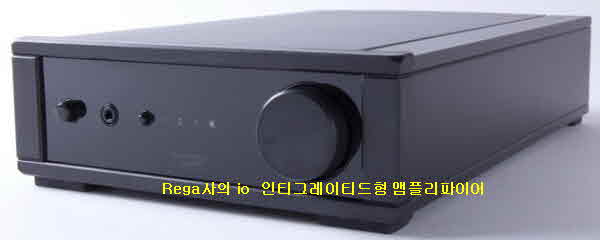

동사는 그동안 꾸준하게 아날로그시스템을 위주로 신제품 개발에 착수 많은 종류의 오디오 제품들을 꾸준하게 소개하고 있다. 동사가 지난 3월 2020년도 뉴 모델로 개발 소개하고 있는 인티그레이티드형 앰플리파이어 모델 io시스템.
사진에서 보여 주고 있듯이 외형 디자인 보다는 내부 회로 설계에 고음질 재생을 위한 노력한 흔적이 그대로 보여주고 있는 앰플리파이어시스템이다. 스림 라인 외형 디자인을 갖춰놓은 소형 시스템으로 채널당 30와트(8Ω)실효 출력을 낼 수 있게 되어 있다.
완전히 새로운 디자인을 갖추고 있는 소형시스템으로 io 앰플리파이어시스템은 모든 음악 애호가를 염두에 두고 설계되었다는 설명이다. 다시 말해 설정 및 작동이 간편한 io시스템은 모든 hi-fi 시스템에 완벽하게 통합되도록 설계되었다.
콤팩트한 크기로 다양한 시스템에서 사용할 수 있으며 가격대를 넘어서는 성능을 제공하고 있다. 고품질 설계의 무빙 마그네트(MM) 포노 단을 위시해 2계통의 라인 레벨단 등을 갖추고 있으며 재설계된 미니 리모컨 핸드셋 및 오디오 회로를 손상시키지 않으면서 최적의 성능을 제공하기 위해 내장되어 있는 고 품질 헤드폰 출력단도 있다.
(The all new io amplifier is designed with every music lover in mind. Simple to setup and operate, the io is designed to integrate seamlessly into any hi-fi system.
The compact size allows it to be used in a variety of systems and delivers a performance well beyond its price point.
As you would expect, there is a high quality built in MM (moving magnet) phono stage, two line level inputs, a redesigned mini remote control handset and high quality headphone output that is cleverly integrated to deliver optimum performance without compromising the audio circuit.)
모델 io 인티그레이티드형 앰플리파이어는 동사가 인기리에 판매했던 모델 Brio시스템과 동일한 파워앰플리파이어와 포노단을 사용하고 있다. io시스템은 보다 작고 비용 효율적인 패키지로 탁월한 음질을 제공하는 것을 목표로 개발한 제품이다.

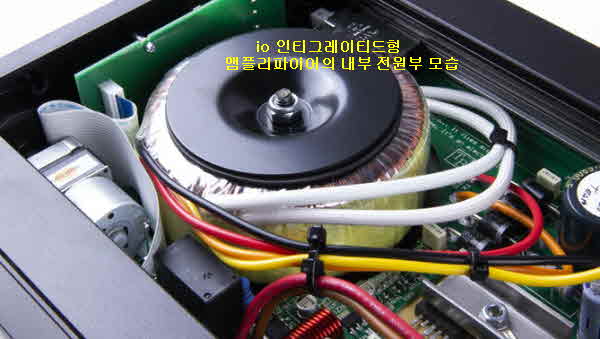

클래스 A/B 회로는 DNA를 나머지 Rega사 앰플리파이어와 공유하며 평소와 같이 구성 요소 선택에 세심한 주의를 기울였다. Sanken사의 출력 트랜지스터를 사용 설계되어 있으며 Alps사의 볼륨 전위차계 및 선형 전원 공급 장치로 되어 있다.

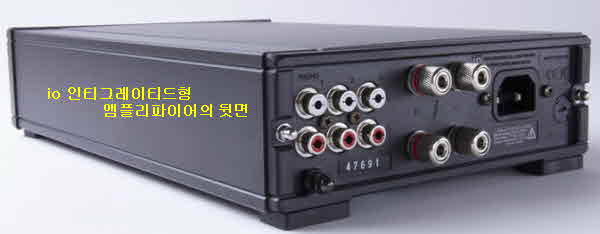

2계통의 라인 레벨 입력단과 고성능 무빙 마그네트(MM)를 소스로 사용할 수 있다. 표준 하이파이 헤드폰에 전원을 공급하기 위해 장치 전면에 헤드폰 출력이 제공된다. 이는 헤드폰을 삽입하거나 제품을 음소거 할 때 신호 저하를 피하기 위해 계전기를 통해 장치의 전력 증폭기 단계에서 구동된다. 이 시스템에는 새로운 원격 핸드 셋도 포함되어 있다.
설계방식: 클래스 A/B 회로 증폭 방식의 인티그레이티드형 앰플리파이어
출력:30W+30W(8Ω)
재생주파수대역: phono 15Hz-40kHz(-3dB)
27Hz-20.5kHz(-1dB) 포노단
RIAA accuracy:(100Hz-10kHz)±0.4dB typically better than ±0.3 dB
Line: 12Hz(-1dB)-43kHz(-3dB)
Input 1 (Phono) 입력감도:2.1mV(47kΩ in parallel with 220pF)
Maximum input 1 (Phono)입력레벨 100mV
Input 2-3 (Line) 입력감도 210mV(47kΩ)
Maximum input 2-3 (Line) 입력레벨 10.25V
헤드폰출력: 무부하시 8V
32Ω 1.6V
54Ω 2.4V
300Ω 5.7V
소스임피던스:109Ω
전원부: 230/115V(supply voltage)
소비전원: 135W(230V/220V/115V/100V( into the rated load of 8Ω)
Fuse ratings
T1.6 AL 250V: 230V/50Hz & 220V/60Hz
T3.15 AL 250V: 115V/60Hz & 100V/50/60Hz
크기(WHD): 180 x 68 x 290mm
중량: 2.9Kg
악세서리:원격 리모컨
Batteries included –2 x AAA Alkaline.

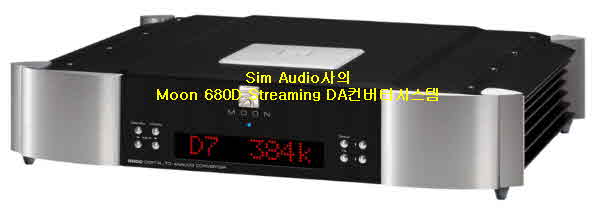

캐나다 Quebec시에 위치해 있는 하이엔드 오디오시스템 제조 메이커인 Simaudio사가 신 모델로 개발 소개하고 있는 Moon 시리즈인 모델 680D 스트리밍 디지털-아날로그 컨버터시스템.
사진에서 볼 수 있듯이 동사 특유의 스림 라인 외형 디자인을 갖추고 있는 첨단 기능 탑재형으로 설계 특징을 보게되면 MiND 2앱(Utilizing the MiND 2 app)을 사용하는 Roon지원 장치로 MQA 기술을 포함하고 있다.
모델 680D시스템에는 USB, AES/EBU, 3계통의 S/PDIF, 2계통의 광, Bluetooth, aptX 및 이더넷을 포함한 9계통의 디지털 입력단 등을 모두 갖추고 있다. 최대 DSD256의 기본 DSD와 최대 384kHz의 PCM을 지원한다.
(Utilizing the MiND 2 app, the 680D is a Roon ready device and includes MQA Technology. The 680D features nine digital inputs including USB, AES/EBU, three S/PDIF, two optical, Bluetooth, aptX, and Ethernet.)

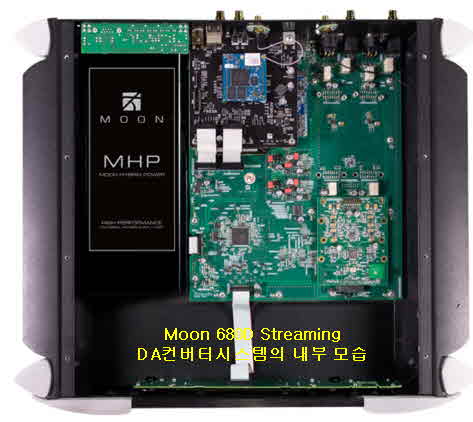

듀얼 모노 디자인은 전도성 폴리머 커패시터, 고속 디지털 스위칭 및 아날로그 선형 레귤레이터를 사용하는 고성능 공급 장치인 Moon Hybrid Power에 의해 구동되게 설계되어 있다.
2단계의 저 잡음 DC 조정, 4단계의 독립 유도성 DC 필터링, DC서보 회로를 사용하는 매우 짧은 신호 경로 및 옥타브당 18dB 아날로그 필터링이 갖쳐져있다. 펌웨어 업 데이트를위한 RS-232 포트와 원격 작동을 위한 12V 트리거 출력 및 외부 제어를 위한 IR 입력이 있다.
참고로 내부 공급이 부적절하다고 생각되는 사람들을 위해 820S 외부 공급을 추가로 미화 $8000에 추가로 구입해 사용 할 수 있게 되어 있다. Windows 컴퓨터에서 680Ds USB 입력을 사용하려면 Simaudio 웹 사이트에서 드라이버를 다운로드해야 한다.
동사의 Moon Limited Edition시리즈는 회사 창립 25주년으로 2004년에 설립되었으며 전면 패널 디스플레이 창에는 선택한 디지털 입력, 현재 재생중인 소스 자료의 해당 샘플링 속도 주파수 및/또는 지정된 입력 레이블이 표시하게 되어 있다.
디스플레이 왼쪽에는 4개의 버튼이 있는데 이 기능은 대기, 디스플레이, 위, 아래 입력 선택 이며 대기 모드는 나머지 모델 680D회로의 모든 출력을 차단하고 디스플레이를 끄지만 디지털 및 아날로그 회로는 전원이 켜진 상태로 둡다.
디스플레이 버튼을 사용하면 3단계의 밝기를 설정하거나 해제 할 수 있다. 오프 위치에서도 버튼을 누를 때마다 디스플레이가 여전히 짧게 켜진다. 디스플레이 오른쪽에는 사용 가능한 수많은 소프트웨어 기능을 사용자 정의하는 데 사용되는 버튼이 4개 더 있다.
즉 설정, 확인, 위, 아래 등이며 9개의 입력 각각에 대해 레이블을 할당하거나 사용하지 않을 경우 입력을 완전히 비활성화 할 수 있게되어 있다. 여기에서 가능한 모든 사용자 정의를 다루지는 않는다. 보다 자세한 내용을 알고 싶으면 동사의 웹 사이트에서 확인해 볼 수 있다.

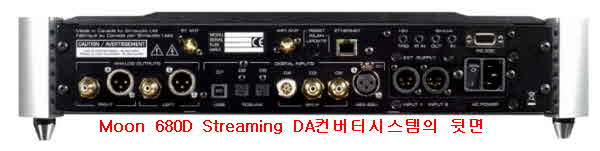

시스템의 후면 패널은 평형 및 단일 종단 아날로그 출력, 9 개의 디지털 입력, 12V 트리거 입력, IR 입력, Simlink 입력/출력, RS-232 포트, IEC 전원 입력, 켜기/끄기 스위치 및 2개의 연결로 구성되어 있다.
Wi-Fi 안테나 연결 그리고 전면 패널 기능 대부분과 다른 Simaudio사 제품과 함께 사용할 수 있는 추가 기능을 제공하는 매우 멋진 리모컨이 포함되어 있다. 모델 680D시스템은 ESS사의 ES9028PRO 칩셋을 밸런스드 완전 차등 구성되며 SN비는 모두 123dB로 표시되고 고유 지터는 1피코 초 RMS이다. 시스템의 외형 컬러는 모두 검은 색이고 재질은 알루미늄이다.
참고로 동사는 1990년대에 Sima Electronics사는 Simaudio Ltd로 개편되어 소비자 전자 제품으로 제작으로 시작했으며 동사의 Moon Limited Edition 시리즈는 회사 창립 25주년 인 2004년에 설립되었다.
설계방식: 듀얼 모노 디자인의 Hi-Res 오디오 디지털 DA컨버터
PCM Bit-Depth: 16-32비트
PCM 샘프링주파수: 44.1-384kHz
DSD: DSD64, DSD128 & DSD256
재생주파수대역: 2Hz-100kHz(+0/-3dB)
THD: 0.0005%
인터모드레이션 디스토션: 0.0003%
다이내믹레인지:123dB
SN비:123dB(전출력시)
채널분리도:120dB
Intrinsic Jitter: 1 pico seconds RMS
아날로그출력: 2.0V
아날로그출력임피던스:100Ω
크기(WHD): 18.75" x 4" x 16.8"
중량:18kg(포장)
판매가격: $9000
연락처 : https://simaudio.com
