CH Precision사의 M1.1 2채널 Reference 파워앰플리파이어


스위스 Préverenges에 위치해 있는 CH Precision사는 CH 브랜드로 최고 품질의 오디오 제품의 설계, 제조 판매하고 있는 회사. 동사가 최근에 개발 소개하고 있는 모델 M1.1 2채널 Reference 파워앰플리파이어시스템.
동사는 2009년 스위스에서 Florian Cossy와 Thierry Heeb 두 사람에 의해 설립된 메이커로 설계와 제조를 하고 있으며 예술의 경지라고도 할 수 있는 정밀한 마무리는 바로 스위스 장인 정신의 산물이라고 할 수 있다.
그들은 지금까지 하이엔드 오디오 설계를 맡아온 OEM 제조업체로 수많은 명기를 설계 해 온 경험을 살려 아름다운 디자인과 최고의 성능을 가진 제품을 만들어 내기위해 회사를 설립했다고 한다.

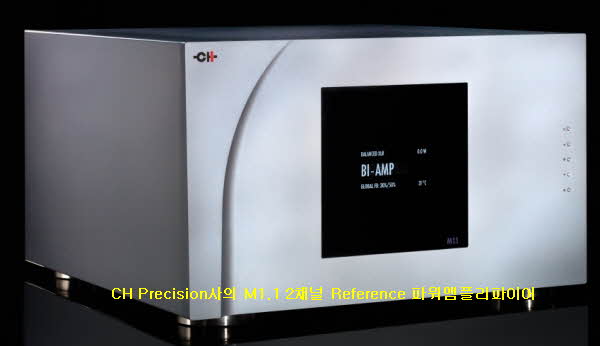

사진에서 보여 주고 있는 모델 M1.1 2채널 레퍼런스급 파워앰플리파이어는 수준급 성능과 투명성을 갖추고 있는 제품으로 동사가 소개한바 있는 모델 A1.5앰플리파이어의 개발 과정에서 수집된 전력 커패시터에 대한 고급 지식을 바탕으로 M1의 전력 섹션이 크게 개선되어 M1.1 새로운 기준 전력 증폭기가 도입되었다.
모델 M1시스템의 오리지널 100'000uF 정류 커패시터는 모델 A1.5시스템의 유명한 커패시터와 동일한 기술을 기반으로 두개의 120'000uF 모델로 업그레이드되었다. 로이 그레고리 (Roy Gregory)의 리뷰에 따르면 "음악 공연에서 큰 도약을 가져온 작은 단계"라고 한다.
모델 M1시스템의 전원부의 사양은 그대로 유지되며 각 와트는 그 어느 때보다 정교하게 되어 있다.
물론, 기존의 모든 M1 사용자는 지역 딜러에게 연락하여 다음 단계의 성능으로 앰플리파이어를 업그레이드 할 수 있다.

모듈식(Modularity)

모델 M1.1 파워앰플리파이어시스템은 “Modularity” 고려하여 개발되었다는 설명이다. 즉 M1.1을 싱글 채널에 사용하는 경우 단일 아날로그 입력 보드를 장착 할 수 있다. 이 모듈 디자인은 다음과 같은 작동 모드를 보장한다.

싱글 채널 모드(Single channel mode)
패시브 바이 앰프 모드(Passive bi-amplification mode)
액티브 바이 앰프 모드(Active bi-amplification mode
                     (두 번째 아날로그 입력 보드 필요)
브리지 모드(Bridge mode)
스테레오 모드 (두 번째 아날로그 입력 보드 필요)

모델 M1.1시스템의 작동 모드 변경이 쉬워졌으며 전면 패널 사용자 인터페이스에서
즉시 수행 할 수 있다. 하드웨어 구성에 따라 사용 가능한 옵션 만 허용된다.

전원부(Power Supply)

중앙 전원 공급 장치는 섀시 내부의 대부분의 공간을 차지하고 있다. 중량급의 2'200VA 트랜스포머는 자동 블록에 장착되어 회로의 민감한 부분으로의 진동 전송을 크게 줄인다. 자기 스크린과 정전기 스크린으로 차폐되어 있으며 운송을 위해 고정되어 있다.
최적의 열 성능을 위해 출력 스테이지 다이오드 브리지는 섀시 내부의 전면 패널에 장착되며 초고속 소프트 복구 유형 커패시터는 맞춤형 대용량 (2x 120'000uF), 초저 ESR/ ESL(등가직렬저항/인덕턴스) 모델로 파워앰플리파이어의 전압 레일이 거의 일정하게 유지되도록 한다.

아날로그부(Analog stages)

모델 M1.1시스템 내부의 모든 아날로그 스테이지는 개별 컴포넌트로만 제작 되었으며 이 섹션에는 연산 증폭기가 사용되지 않았다. 이 고의적인 선택은 가장 짧은 오디오 신호 경로를 보증하며 맞춤형 빌딩 블록을 사용할 수 있게 한 것이다.
신호 경로에는 커패시터를 사용하지 않았으며 최대 투명성을 보장하기 위해 출력 릴레이를 사용하지 않았다.

이득(Gain)

사용하고 있는 스피커시스템의 감도 및 룸 크기와 완벽하게 일치하도록 24dB의 이득 범위 (0.5dB 단위)가 각 채널에 내장되어 있다. 작은 공간으로 들어가는 고감도 스피커시스템의 경우 일반적으로 낮은 게인이 선호되는 반면 낮은 감도의 스피커시스템은 큰 공간에서는 더 큰 게인이 필요한 경우가 있다.
이 게인 조정은 여러 증폭된 스피커시스템과 함께 사용하여 다양한 드라이버의 레벨을 독립적으로 조정할 수 있다.

출력단 피드백(Output stage feedback)

다른 모든 CH Precision의 아날로그 스테이지와 달리 M1.1의 출력 스테이지는 일부 글로벌 피드백을 갖도록 구성 할 수 있습니다. 글로벌 대 로컬 피드백 비율은 전면 패널 사용자 인터페이스에서 즉석에서 조정할 수 있으며 이 작업 중에는 몇 개의 릴레이 만 전환됩니다. 10 % 단계로 0 % (로컬 피드백 만)에서 100 % (글로벌 피드백 만)까지의 범위입니다.
이중 증폭 모드에서 독립적 인 피드백 비율을 설정할 수 있습니다.

출력단 바이어스(Output stage bias)

출력단의 왜곡을 시간이 지남에 따라 일정하게 유지하려면 출력 스테이지의 바이어스를 가능한 일정하게 유지해야한다. 바이어스는 출력 스테이지 내부온도(트랜지스터)에 따라 크게 달라지며 On Semiconductor의 Thermal Trak 장치 덕분에 알 수 있다.
히트 싱크의 온도와 트랜지스터 모두를 고려한 출력단 주변에 매우 특수한 회로가 구축되었다. 이를 통해 앰플리파이어의 출력단이 음악 프로그램 및 실내 온도와 독립적으로 바이어스를 일정하게 유지할 수 있다.
성능 측면에서 모델 M1.1시스템은  클래스 AB 설계는 일반적인 바이어스 보상으로 순수한 클래스 A 증폭 방식 설계보다 성능이 우수하다. 동사는 이 회로도는 특허 출원 중이라고 설명하고 있다.

보호회로(Protections)

각 채널의 출력 신호는 전압과 전류 모두에서 영구적으로 모니터링 되어 DSP에 의해 처리되며 유효 채널의 출력 전력을 실시간으로 계산한다. 비정상적인 상황이 발생하면 연결 사용중인 스피커시스템을 보호하기 위해 앰플리파이어는 즉시 전원이 Off 상태로 꺼진다.
이 앰플리파이어에는 출력 릴레이가 사용되지 않았으며 대칭 구조로 눈에 띄는 잡음도 없이 전원 공급 장치를 부드럽게 켜고 끌 수 있다.

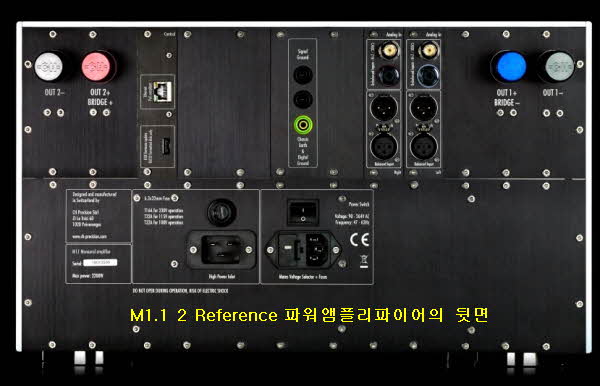

아날로그-모노 아날로그 입력 버퍼 보드 (Analog_BUF-Analogmono)

단일 보드에는 3개의 아날로그 입력(XLR, RCA 및 BNC)이 제공되며 Pass-Through XLR 수 커넥터를 사용하면 A1.5 또는 다른 M1.1과 같은 다른 앰플리파이어에 직접 연결할 수 있다. 왼쪽 또는 오른쪽 채널에 대해 공장에서 주문할 수 있다. 출고시 내장(1x), 두 번째 보드는 스테레오 작동에 필요하다. 시스템의 입력 단은 밸런스드(XLR), 보드마다 1계통이며 싱글 엔디드(RCA & BNC)단도 보드마다 1계통이 준비되어 있다. 시스템의 입력단은 JFET이며 초 저 잡음, 이산 완전 차동 스테이지 0.5dB 단위로 24dB 범위 조정 가능하게 되어있다.
시스템의 아날로그 출력 단자는 스피커시스템 연결을 위한 2조의 맞춤형 Argento 바인딩 포스트가 준비되어 있다. 앰플리파이어 및 연결된 스피커시스템의 DSP 기반 보호 모니터링/각 채널에서 순간 전압 및 전류 값을 영구적으로 모니터링하며 연결이 끊긴 스피커시스템의 감지가 가능한 기능도 있다.
이외에도 앰플리파이어의 과열로 인한 출력 트랜지스터를 보호하기 위한 과열 방지 기능도 갖추고 있다. 또한 전원부의 출력 트랜스포머는 2'200VA급 토로이달 트랜스포머를 탑재해 놓았으며 저 잡음 작동을 위해 대형 입력단을 위한 100VA 분리형 토로이달 트랜스포머가 사용 되었다.
시스템의 전력 커패시터는 120'000uF급 2개이며 100V 매우 낮은 ESR/ESL 커패시터
레귤레이터 그리고 전원단을 위한 비조정 대칭 전원, 입력/드라이버 단을 위한 8개의 로컬 조절 단계 로직/디스플레이를 위한 7개의 로컬 레귤레이션 등이다.

옵션 보드(Options boards)

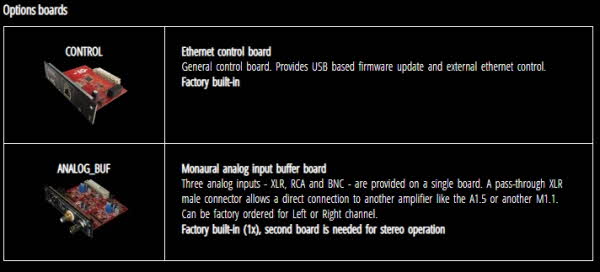

모델 M1.1 2채널 Reference 파워앰플리파이어시스템은  참고로 다음 부품들을 업그레이드로 별도로 구입해 사용 할 수가 있다. 이더넷 제어 보드는 일반 제어 보드. USB 기반 펌웨어 업데이트 및 외부 이더넷 제어 기능을 제공하며 공장에서 내장용으로 되어 있다.
(Control-Ethernet control board-General control board. Provides USB based firmware update and external ethernet control. Factory built-in)

M1.1 2채널 Reference 파워앰플리파이어 재원

설계방식: Ultra-low noise full discrete class AB design
          6 pairs of complementary output transistors
          2채널용 스테레오 파워앰플리파이어
출력:     200W+200W(8Ω)
          350W+350W(4Ω)
          600W+600W(2Ω/스테레어 와 바이앰핑모드시))
          1 x 350W/4Ω, 1x 600W/2Ω, 1x 1100W/1Ω 모노럴 모드시)
          1 x 700W/8Ω, 1x 1200W/4Ω,1x 1600W/2Ω 브리지 모드시)
입력임피던스: 94kΩ(밸런스드)
             47kΩ/300Ω(싱글 엔디드)
출력대역폭: DC-450kHz(-3dB/1W into an 8Ω resistive load)
SN비: 115dB이하(스테레오 & 바이앰핑 모드시)
       118dB(브리지 모드시)
THD:  0.1%이하(0% global feedback)
       0.01%(100% global feedback)
전원부: 100V, 115, 230V AC, 47-63Hz
소비전원: <1W(스텐바이시)
          2200W(최대작동시)
퓨즈: 250mA T(230V AC), 500mA T(100V AC, 115V AC)
      1.6AT (230V AC), 3.15A T (100V AC, 115V AC)
전원퓨즈(IEC20홀더) : 16AT(230V AC), 32A T (100V AC, 115V AC)
크기(WHD): 440 x 266 x 440mm
연락처: +41 (0)21 701 9040
