폴란드 Warszawa에 위치해 있는 Soundastic사는 하이엔드급 앰플리파이어 스피커시스템 등을 개발 생산을 전문으로 하는 회사. 오디오 업계에서 거의 반세기의 경험과 독특한 노하우로 즈지스와프 흐린키에비치 스트러스(Zdzisław Hrynkiewicz-Struss)에 의해 설립되었다.
그는 폴란드 과학 아카데미에서 엔지니어링 및 전자 분야의 전문가로 경력을 시작했으며 그의 주요 선점은 측정 기술에 낮은 신호 증폭 공정의 적용이었다. 이 분야에서 그의 경험은 당시 사용할 수 있는 앰플리파이어에 새로운 기초를 설계하고 구현하는데 도움이 되었다.
엔지니어링 플랜트와의 협력과 전자 부품에 대한 접근 덕분에 증폭기 생산을 시작할 수 있었으며 핀란드 교수 마티 오탈리의 작품에서 영감을 얻은 Zdzisław는 3부작 앰플리파이어를 설계하고 제작했다.

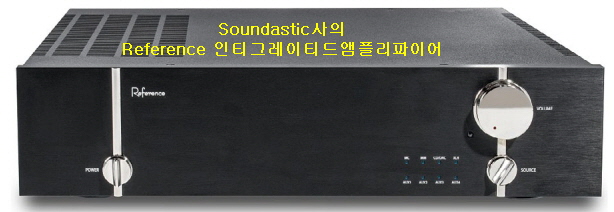

동사가 이번에 소개하는 모델 Reference 인티그레이티드 앰플리파이어시스템은 듀얼 모노럴 구성으로 동사의 최신 기술과 세계 품질 및 신뢰성 표준에 따라 제작한 고음질로 동사의
수석 디자이너의 지난 30년의 경험을 기반으로 구축 만든 시스템이다.
특히 수년간의 시험과 실험 끝에, 검증된 2000년도 설계로부터 앰플리파이어 내부의 개별 요소 분포의 토폴로지가 유지되고 있다. 최적의 최종 효과를 얻기 위해 수십 개의 디자인 변경 사항이 도입되었다는 설명이다.
채널당 140와트의 실효 출력을 낼 수 있는 클래스 AB 증폭방식으로 커패시터와 FET 트랜지스터로 조합, 앰플리파이어의 전자 회로는 SMD 기술을 사용하여 조립되었다. 또한, 전자 및 기계 부품의 나머지 부분을 정밀하게 설치하여 장비의 신뢰성을 크게 향상시키고 음질을 크게 향상시켜 놓은 점이 특징.

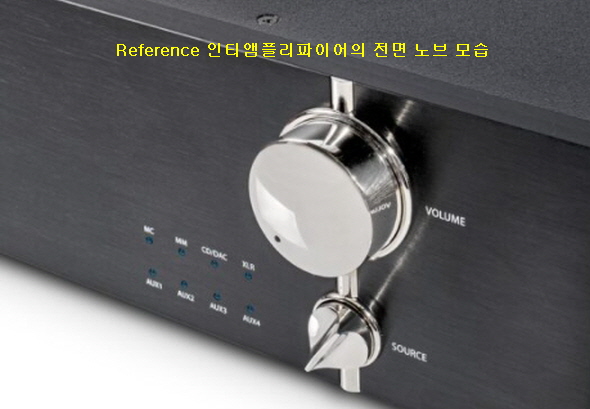

시스템의 볼륨은 일본 Alps사의 Blue Velvet이며 내장한 2개의 토로이달 트랜스포머는 각각 500VA이며 캐퍼시터 필터링 서플라이는 Nippon Chemi-Con사의 12,000uF 4개를 탑재해 설계되어 있다. 특히 사용하기 편리한 원격 리모컨 RC5가 준비되어 있다.

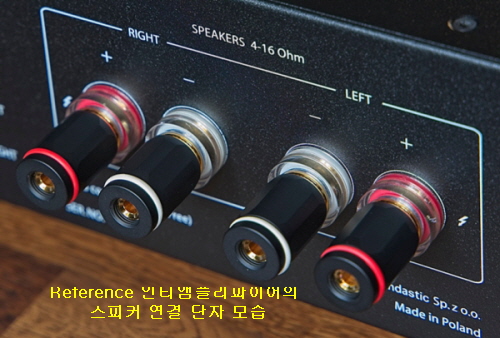

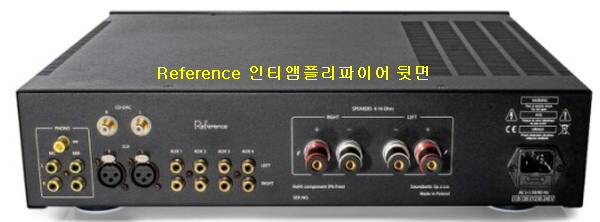

동사의 독특한 솔루션과 디자인은 특허를 받고 있으며 이것은 전기 음향 전송의 매우 높은 품질을 보장 동사 장비의 가장 기본적인 요소 중 하나라는 설명이다. 시스템의 입력 단은 4계통의 언밸런스드(RCA), 밸런스드(XLR), 1계통 디지털(CD/DAC–RCA) 그리고 1계통의 포노단(MM-MC)이 준비되어 있다.
설계방식: 듀얼 모노럴 구성 FET AB급 증폭방식
출력: 140W+140W(8Ω), 260W+260W(4Ω)
재생주파수대역: 5Hz–100kHz(–3dB/1W/8Ω)
10–30,000Hz(±0.01dB)
THD: 0.05%(1W/8Ω)
0.02%(120W/8Ω
Slew rate: 150V/μs
SN비: 130dB(IHF–A)
입력감도: 500mV(Universal inputs & dedicated CD/DAC)
500mV(밸런스드XLR)
3mV(MM)
0,2mV(MC)
입력임피던스: 100kΩ(Universal inputs and CD/DAC)
22kΩ:밸런스드(XLR)
47kΩ(MM)
100Ω(MC)
출력로드임피던스:1Ω (instantaneous)
크기(WHD: 430 x 95 x 358mm
중량:16kg
판매가격: 6,500.00 zł
연락처: +48 509 709 703(폴란드)
영국 Brackley의 버킹엄 로드 산업 단지에 위치해 있는 ProAc는 70년대에 그의 부친 Alf가 운영하던 Celef Audio에서 스피커 디자이너로 일 해왔던 아들 Stewart로부터 시작되었다.
1979년 Stewart는 전문가만 사용하는 더 나은 고품질의 드라이브 장치를 개발하고 ProAc (Professional Acoustics의 약어)라는 새로운 회사를 설립했다. 1990년에 와서는Borehamwood와 Milton Keynes에서 Brackley에 새 공장으로 이전했다.
1995년 Celef/ProAc 상호로 더욱 확장해 나갔으며 연구 개발을 위한 더 많은 공간을 제공하고 제품에 대한 수요를 증가시켰다. 완벽한 가족 회사로 출발했으며 2021년 6월 스튜어트 타일러의 갑작스러운 사망으로 ProAc사 전체가 황폐해졌다.
지난 30년 동안 Stewart 및 ProAc 브랜드와 함께 일해 온 Frances, Zoe, John, Tristan 및 전체 ProAc 팀은 브랜드를 발전시키고 Stewart의 유산을 기리기 위해 다시 한 번 재기에 나셨다.

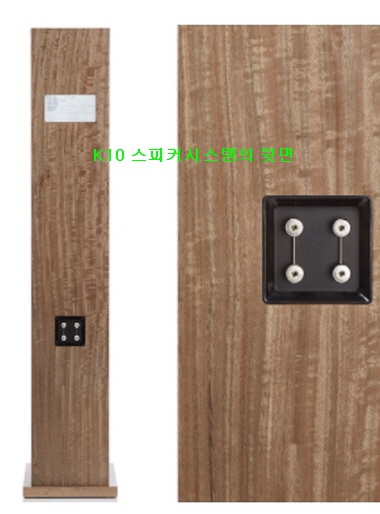

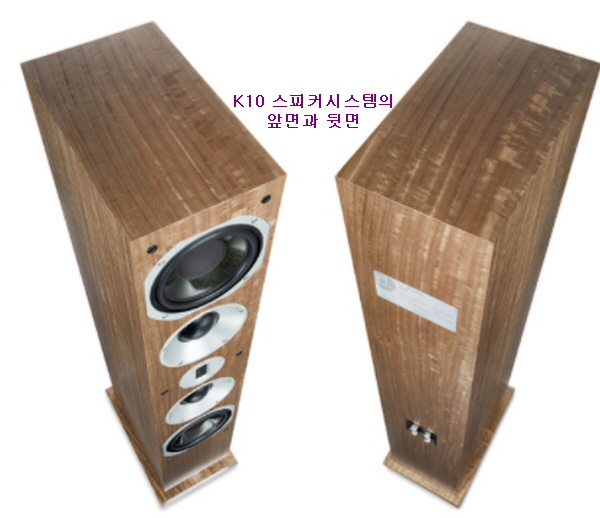

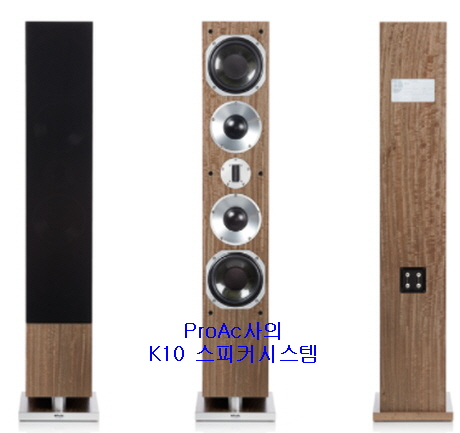

동사가 소개하고 있는 모델 K10 스피커시스템은 사진에서 보여 주고 있듯이 기존의 유닛 배치와는 다른 면을 보여주고 있다. 뛰어난 중음 디테일과 인상적인 사운드 스테이지를 특징으로 하고 있다.
3웨이 5유닛 구성 방식의 마루 형으로 사용 드라이버들을 보게 되면 200mm 구경의 프로페서널 저음용 드라이버(Polymer impregnated Kevlar weave cone)2개를 상단과 하단 쪽에 부착해 놓았다.
또한 웨이브 가이드 디자인의 초 경량급 3" 구경 돔형 진동판으로 만든 중음용 드라이버 2개가 고음용 트위터를 중앙에 두고 가상 동축 방식으로 디자인되어 있다. 중음용 드라이버는 착색을 제거하기 위해 펠트 오픈 백 디자인(new open felt back to help with colouration from the rear)이다.
탁월한 디테일과 함께 뛰어난 오픈 사운드를 달성하는데 도움이 된다. 모델 K10 스피커시스템의 크로스오버는 더욱 수정되어 미드레인지가 더 높은 주파수로 작동하도록 하여 파워 핸들링을 증가시킬 뿐만 아니라 이전에 듣지 못했던 디테일을 드러낸다.
시스템의 전면 커버는 음향적으로 투명한 크림플렌(Acoustically transparent crimplene) 표준 마감으로 블랙 애쉬(Black Ash), 마호가니, 체리(Mahogany, Cherry), 천연(Natural) 오크, 실크 화이트 및 월넛(Oak, Silk White & Walnut)으로 되어 있다. 다만 프리미엄 마감은 추가 비용으로 있으며 사진 주문이 가능하다.
설계방식: 3웨이 5유닛 구성 완전 밀폐형
사용유닛: 고음용 리본형
중음용 75mm 돔형 2개
저음용 200mm 2개
재생주파수대역: 20Hz-30Khz
임피던스: 4Ω
추천앰프출력:10-500와트
출력음압레벨: 91.5dB(1w/1m)
크기(WHD): 297 x 1499 x 457mm
중량: 57kg(한 개당)
연락처: 01280 700147(영국)
영국 런던에 위치해 있는 Vertere 브랜드는 Roksan사를 설립했던 엔지니어인 Touraj Moghaddam이 이상적인 아날로그 재생을 구현하기 위해 설립된 메이커이름이자 브랜드이다.
그는 이공계 명문대학의 하나인 임페리얼 칼리지 런던을 졸업한 후 5년간의 연구 기간을 거쳐 Roksan사를 동료와 설립했다. Roksan사에서 그가 개발한 TMS/Xerxes/Radius같은 브랜드의 걸작 레코드플레이어는 너무 유명하다.
특히 2008년에 그가 동사에서 마지막으로 개발한 모델 TMS3과 Xerxes 20 Plus와 2009년에 발매한 Radius 5 MK2는 지금에 와서도 인기가 있는 아날로그플레이어였다. 그 후 Roksan사가 Bluetooth를 탑재한 일렉트로닉스 제품에 주력할 방침을 굳힌바 있었다.
아날로그에 열정을 가하고 있던 그는 2011년에 동사를 사임하고, TMS(Touraj Moghaddam Signature)를 한층 더 수준으로 끌어올리는 브랜드 Vertere LTD사를 설립했다.
2014년 톱 엔드의 RG-1 톤 암, RG-1 플레이어를 발표하면, 계속해서 SG-1 톤 암, SG-1 플레이어, MG-1 플레이어 등을 화계 빨리 발매해, 순식간에 “세계 최고 의 레코드플레이어 브랜드의 하나로 꼽히게 되었다.
연구를 계속해 온 성과가 유감없이 발휘되고 있을 뿐만 아니라, 내부 배선이나 접속 케이블까지 자사 브랜드를 이용해 설계되었다. Touraj Moghaddam 아날로그 플레이어는 그 방향성은 바꾸지 않고 압도적인 차원으로 승화하고 있었던 것이다.
2019년에 MK2로 업데이트된 MG-1 MK2를 중심으로 세트된 MG-1 PKG(Package)와, 대히트 모델 Phono-1 MK 2 MM/MC 포노 앰플리파이어는 2020년의 새로운 제품이었다.

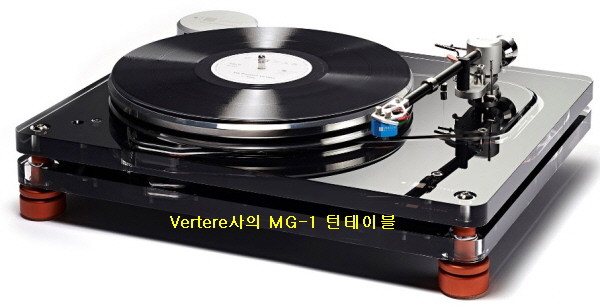

사진에서 보여 주고 있는 모델 MG-1 PKG 턴테이블은 설계자의 초기 이념을 그대로 간직한 아날로그적인 설계로 1985년부터 변하지 않았다. 플레이어의 회전의 중심축과 실제로 음 홈에 접촉하는 바늘 끝의 2점이 기준이 되었다.
모델 MG-1 Pkg(Package)는 몸체 아날로그 플레이어를 포함 톤암 헤드셀 전원 서플라이 등을 포함하고 있다. 우선 플레이어의 회전축을 명확하게 한 후에, 한층 더 바늘 끝이 소리 그 루브(소리골)에 의해서만 진동하는 상태를 만드는 것. 이것이 설계의 전부이다.
음악 업계의 전문가와의 협력 관계를 오랫동안 구축해 온 Touraj Moghaddam은 마스터 테이프나 레코드 제작시의 아세테이트 판을 입수해, 엔지니어가 들었던 소리와 레코드플레이어나 케이블을 통해서 들었던 소리를 비교해, 레코드 믹싱, 마스터 링, 컷 및 프레스 방법을 항상 배울 수 있는 환경을 만들고 있다.
레코드플레이어의 기본은 일정 속도로 회전하는 것, 스타일러스가 그 루브를 따라 움직이고, 카트리지가 그 기복을 고정밀도로 전기 신호로 변환하는 것이다. 그러나 그것이 기본이라 해도 그것을 실현하는 방법이 하나밖에 없다는 것은 아니다.
그렇기 때문에 Vertere사에서는 'Do No Evil(다른 일은 하지 않는다)'라는 사고방식을 적용하여 보다 단순하고 혁신적인 솔루션을 개발하기 위해 노력하고 있다. 그것은 카트리지의 에너지를 얻는 방법을 재검토하는 것부터, 불과 1cm의 이동 사이에 1000회 이상도 궤도를 바꾸려고 하는 홈으로부터 최대한의 정보를 끌어내는 것까지이다.
즉 플레이어가 어떻게 기능 하는가의 절대적인 본질을 항상 고려하는 것으로, 불필요한 엔지니어링을 근본적으로 제거하는 것이며, 이것은 기능미라고도 할 수 있는 Vertere 브랜드 플레이어의 아름다운 디자인에도 활용되고 있다고 본다.
모델 MG-1 PKG플레이어는 2019년에 업데이트된 Vertere의 중심 모델인 MG-1 MK2에 전용 톤 암의 SG-1 TA MK2와 전용 모터 드라이브인 SG-1 MD MK3을 세트로한 패키지 모델이다.
톤암/커넥팅 케이블에는 Vertere사가 자랑하는 Redline시리즈가 채용되었다. 턴테이블 구조의 중심에는 진동을 제어하기 위해 정확하게 조정된 고무 절연 필터링 시스템을 채용한 3층 아크릴 구조로 되어 있다.
아크릴은 중요한 부품을 안정적으로 배치할 수 있어 음향적으로도 최적인 클리어 캐스트 아크릴이 채용되었다. 특별한 도장과 인쇄 방법에 의해 선명하고 고급스러운 메탈릭 블랙에 도장되어 Vertere사의 엠블럼이 아름답게 프린트되어 있다.
아름다운 케이스에는 벨트의 텐션을 일정하게 유지하고 모터로부터의 진동이 레코드 표면에 전해지는 것을 방지하게 되어 있다. 또한 Mystic MC 카트리지는 동사가 개발한 것으로 이 플레이어의 성능을 더욱 빛나게 할 것이다.
메인 베어링은 고급 모델인 SG-1과 완전히 같은 정밀하게 연마된 스테인리스 스틸 스핀들과 초정밀 텅스텐 카바이드 볼이 사용되고 있다. 인청동제의 하우징을 최고 수준의 정밀 가공 기술을 이용해 제작. 이러한 제작에는 공학적 허용치의 한계라고 생각되는 수치가 마련되어 있어, 정숙성과 부드러운 동작의 실현에 공헌하고 있다.
이 초정밀 가공이 실현시키는 오리지널 아이디어인 스핀들 캡은, 레코드의 위치를 결정한 후에 첨단의 캡을 분리하는 것이 가능해지고 있어, 본체의 아크릴 3층 구조와 이 캡리스 기능에 의해, 기록은 모터의 진동에서 완전히 열린다.

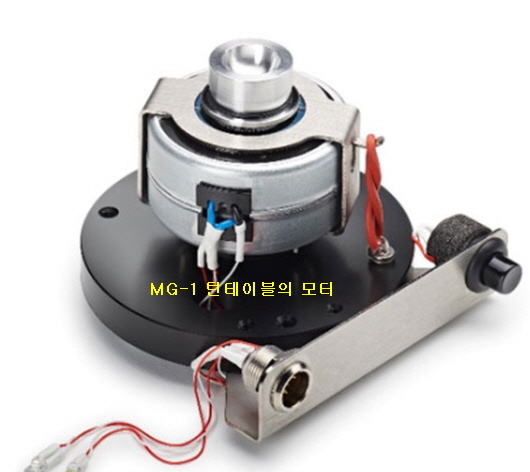

모터부의 구조 설계를 보면 그 디자인의 깊이와 혁신 성을 알 수 있다고 할 정도로 중요하다. 하이 스피드 싱크로너스 모터를 독자적인 알루미늄 합금제 하우징에 넣어 정밀한 더블 프리시젼 베어링에 의해 아세탈제의 전용 플랫폼과 연결되어 있다.
모터는 독자적인 서스펜션에 의해 수십 번의 회전을 허용 하중 변동을 흡수. 이 독특한 구조로 모터는 항상 플래터와 동기화되어 일정한 힘으로 벨트를 구동 할 수 있다. 즉, 외부 간섭 없이 플래터를 변동이 없는 일정한 속도로 회전시킬 수 있다는 점이 특징이다.
초정밀 가공된 알루미늄 합금제 일체형 플래터는 부드러운 회전과 일정한 속도를 유지하기 위한 관성을 만들어낸다. 또한 레코드와의 인터페이스(매트)에는, 상위 기종에서도 채용되고 있는 3mm 두께의 캐스트 아크릴이 고정되어 있다.
레코드 음반과의 최적인 임피던스를 확보. 레코드에 면이 아니라 점에서 무작위로 그리고 "공기와 같은"지원이 가능하도록 만들어져 레코드를 소재의 영향을 받지 않는 상태로 유지한다.
레코드플레이어의 성능을 충분히 발휘하려면 플레이어의 모터에 확실하게 전원을 공급하고 제어하는 것이 필요하다. SG-1 MD MK3 모터 드라이브는 속도의 정확성과 전원 전달을 위한 새로운 강화 회로를 갖추고 있다.
2개의 완전히 보호된 출력 전력 장치를 사용하여 모터 제어를 대폭 개선. 이 새로운 출력 회로는 플래터가 더 안정적이고 부드러운 구동을 가능하게 해준다. 또한 본체의 하측에 설치된 모터 노이즈(진동)를 제거하기 위한 미조정용 포트에 간단하게 액세스 가능. 사용의 용이성도 추구했다.
Vertere사가 개발한 RG-1 TA 톤암은, 레코드 재생에 있어서의 마일스톤이며, 그 디자인, 제조 품질과 세부에의 집착에 의해, 그 밖에는 유례없는 압도적인 퍼포먼스를 실현한 톤 암이다.
그러나 이러한 품질을 실현하기에는 막대한 비용이 들어 버리는 것도 사실이며, 현재 RG-1 톤 암의 가격이 고가이다. RG-1 TA 톤암의 개발로 길러진 경험을 최대한 살리는 것으로, 비용 억제하면서 모델 RG-1마찬가지로 압도적인 퍼포먼스의 톤 암을 설계한 것이 모델 SG-1 TA 톤암이다.

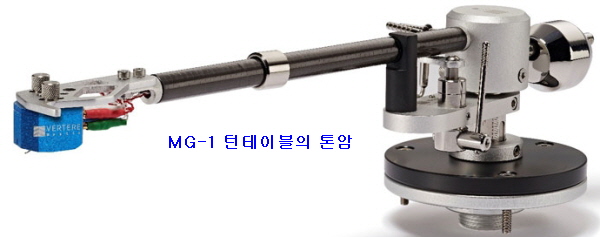

모델 SG-1 TA 톤암은 언뜻 보면 유니피봇 처럼 보이지만 실제로는 다르다. 유니피봇은 상하좌우로 움직일 때 베어링의 접점에서 “미끄러지도록” 움직인다. 베어링의 접촉면은 인간의 눈에는 점으로 보이지만 실제로는 작은 면이 되어 있다.
그 때문에 접점에서는 반드시 “스키징(미끄러짐)”이 발생하는 것이다. 이것은 미크론 단위의 일이지만, 레코드의 홈에 새겨져 있는 정보와 같은 크기이며 중대하다. 그래서 이 채터링(미세한 기계적 진동)에 의한 정보 손실을 없애기 위해 Vertere사는 독자적인 TPA(Tri Point Articulated Bearing)를 개발했다.
3개의 실리콘 나이트라이드(질화규소)제 정밀 볼과 정밀하게 가공된 피벗 포인트가 암을 지지하는 관절부를 형성. 이에 따라 베어링 채터링은 일절 발생하지 않고 신호 정보를 확실하게 유지하게 해준다.
그 결과 투명성과 음악성을 갖춘 생명력 넘치는 다이내믹 리스폰스를 얻는 데 성공한 것이다.
독자 개발의 TPA(Tri Point Articulated Bearing/트라이 포인트 연결 베어링)는 3개의 고정밀 실리콘 나이트라이드(질화규소) 볼과 스테인리스 피벗으로 구성되어 있다. 공 사이에 배치되는 피벗 포인트가 완벽한 지원을 실현하게 되어 있다.
베어링 포인트에서 약간의 미끄러짐을 제거함으로써 단일 피벗 디자인으로 손실 버리는 섬세한 정보를 카트리지 스타일러스가 확실히 추적 가능하게 되었다. 스타일러스가 안정적으로 홈에 밀착하기 때문에 더욱 정확한 재생이 가능할 뿐만 아니라 카트리지에 의한 차이도 명확하게 그려낸다.

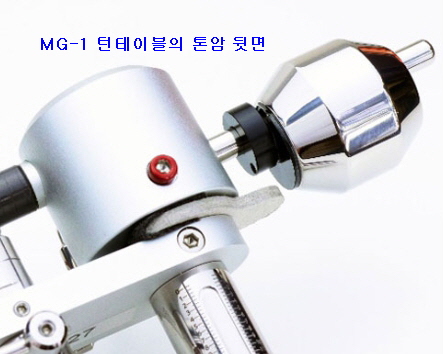

톤암 튜브는 롤 형태로 감긴 카본 파이버를 사용 강도가 높을 뿐만 아니라, 보다 균질한 섬유 구조를 실현하고 있다. 또한 헤드 쉘 부는 알루미늄 합금에서 깎아내어 암 튜브에는 구조적으로 결합된 합금제 인서트를 통해 연결되어 있다. 이 구조로 자연스러운 비공진성과 높은 강도/중량비를 실현했다.
베어링 피벗은 알루미늄 합금 요크에 구조적으로 결합되어 있다. 요크 어셈블리는 암 튜브, 메인 카운터 웨이트, 안티 스케이트기구에 필요한 지원을 제공. 피벗 포인트와 카운터 웨이트의 무게 중심은 가능한 한 낮도록 수직으로 배치되어 톤 암을 가장 안정적인 위치로 유지할 수 있다.
설계방식: 벨트 드라이브 수동식 아날로그 플레이어
모터: 24극 싱크로너스 모터
스핀들지원: 아세탈 볼 베어링
모터마운트 : 아세탈마운트(3점 조정가능)
풀리: 초정밀 알루미늄 합금
벨트재질: 정밀 연마 폴리머
메인베어링스핀들: 정밀경화 스테인리스스틸(가공 정밀도 2미크론 이하)
메인베어링하우징: 강화인청동(클리어런스 6 미크론 이하)
메인베어링볼: 초정밀 텅스텐카바이드
메인플래터: 정밀가공 알루미늄 합금/3mm 두께 아크릴 인터페이스
구조: 20mm 3층 클리어 캐스트아크릴
절연시스템: 2컴플란트/1리지드 9 디커플링 시스템
푸드(다리): 알루미늄 합금제
와우 & 플러터: <0.1%
럼블: <-85dB
회전속도: 33-1/3, 45 RPM
크기(WHD): 468 × 155 × 385mm(톤암포함)
중량: 14.0kg (플래터부：3.0kg)

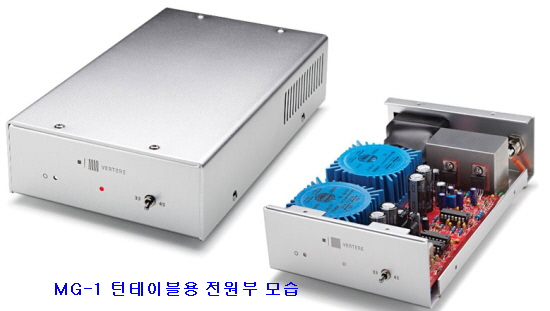

전원부
설계방식: 정밀 수정 진동자
출력전압: 20.5Vac 0.5Vac rms (33-1/3, 45회전)
2상전원: 90°(조정가능)
THD+N<0.1%
소비 전력 60W(최대)
크기(WHD):125 × 52 x 220mm
중량: 1.2kg
톤암 TPA (트라이 포인트 아티큘레이티드)
실행길이: 240mm/9인치
오버행: 17.5mm
오프셋각도 : 22.9°
헤드쉘재질: 알루미늄 합금
톤암재질: 탄소섬유
베어링요크구조: 알루미늄
베어링타입: 질화 실리콘 볼×3
카운터웨이트: 스테인리스 스틸
내부배선: Vertere Pulse R
중량: 397g
부속품: Redline 커넥팅 케이블1.15m
Redline 톤암 케이블 1.15 m
별매옵션: 풀 더스트 커버
라이트 더스트 커버
Red MC 2.0m
옵션 Redline 전원 케이블
연락처: 본 제품은 현재 일본 대리점이 취급하고 있어 참고 하시기 바랍니다.
또한 본 제품은 세팅료가 있습니다.
03-5848-2239(일본)
미국 시장과 아마존 등에서 판매되고 있는 제품을 처음 소개해 본다. 이 진공관 앰플리파이어는 China Hi-Fi에서 직접 판매한다고 하는데 약 30kg(66파운드)에 달하는 중량급의 인티그레이티드앰플리파이어이다.
제품 판매 설명을 보게 되면 표준 진공관(KT88)과 함께 제공되지만 업그레이드된 Psvane KT88 및 CV181 진공관으로 교체시 완전히 다른 수준의 음질을 듣게 해준다는 설명이다. 채널당 45와트의 실효 출력을 낼 수 있다.

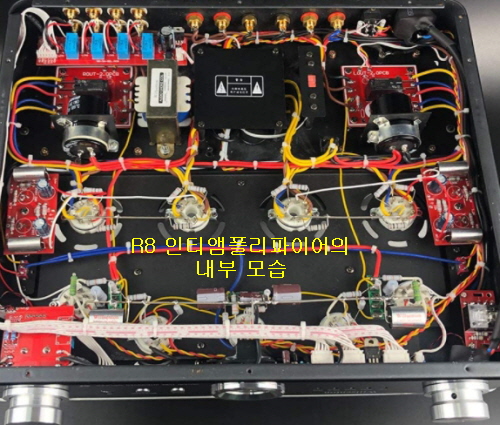

(Pure hand-made, Point to point manual welding)
수 가공 제작의 인티앰플리파이어로 출력 트랜스포머는 2개의 고품질 광대역 EI 출력 트랜스포머를 사용하고 있다. 전압 증폭 및 부스트 스테이지는 전원 공급 장치 필터링을 위해 6SN7관을 사용했다.
전압 증폭단과 푸시단은 각각 2조의 6SL7관과 6SN7관을 사용했으며 리어 스테이지는 클래스 AB 싱글 엔드 파워 증폭을 위해 4개의 KT88(6550/EL34관)진공관을 사용했고 3극관 및 초선형 선택이 가능하다.
특히 출력관 대칭으로는 다양한 유형의 진공관을 선택해 쉽게 교체할 수 있어 끝없는 재미를 더해준다고 보겠다. 사용하기 편리한 적외선 전 기능 원격 제어인 리모컨이 준비되어 있다.
가능한 두꺼운 은도금 신호 리드를 사용하는 것이 좋으며 순수한 포스트 레벨 기능으로 독립된 프리앰플리파이어 신호 입력에 연결할 수 있다. 시스템의 전원 켜기 음소거 지연 기능(약 30초)이다.
일본에서 제작한 Alps사의 고성능 모터 Volume 그리고 설치가 간편한 플러그인 진공관 등을 권합니다. 탁월하면서도 디테일 레이어로 놀라울 정도로 넓고 깊은 사운드스테이지를 만들어 낸다.

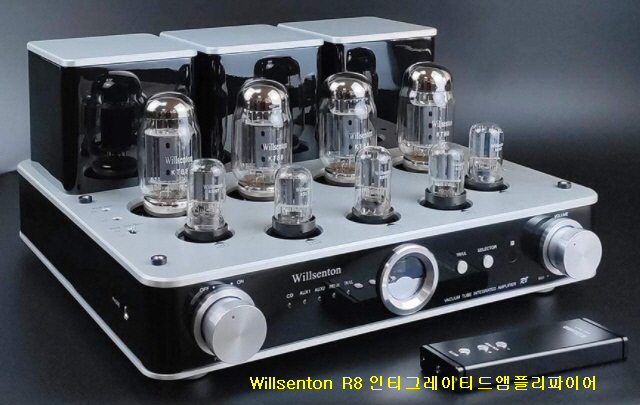

수 가공 수동 용접 설계 진공관 인티그레이티드형 앰플리파이어시스템으로 모델 R8시스템은 인티앰플리파이어이기도 하지만 파워 앰플리파이어(파워입력단이있음) 헤드폰 앰플리파이어이기도 하다.

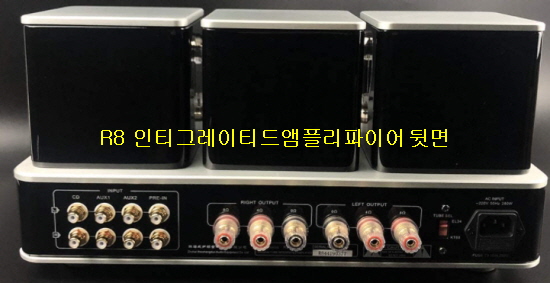

앰플리파이어에서 간편하게 버튼으로 전환할 수 있는 3극관 및 초선형 선택이 가능하다. 새로운 진공관 2세트가 더 필요한 경우 추가로 구매하면 된다. 앰플리파이어 뒷면에는 전환할 수 있는 빨간색 선택 버튼이 있다.
모델 R8시스템의 외형 컬러는 실버로 되어 있는 중량급 인티앰플리파이어이시스템이다. 시스템의 콘센트와 전압은 국제적으로 다르며 이 제품은 목적지에서 사용하기 위해 어댑터나 변환기가 필요할 수 있다. 구매하기 전에 호환성을 자세히 Amazon.com에서 자세히 알아보시기 바랍니다.
(Willsenton R8 is an integrated Amplifier, it is a Power Amplifier too (there is a group Power amp input), it is a Headphones amp too. Triode and ultra-linear selection are available which can be switched by the button on the amplifier.
(When the indicator light is Green, it is triode working. When the indicator light is Red, it is ultra-linear working).
설계방식: 클라스 AB 싱글 엔디드 증폭방식 진공관 구성
인티그레이티드앰플리파이어시스템
출력: 45W+45W(rms/KT88관) 40W+40W(rms/EL34관) 25W+25W(rms 3극관)
재생주파수대역: 10Hz-40kHz(+/-0.5dB)
THD: 1%(1kHz)
SN비: 91dB
입력감도: 380mv(인티그레이티드앰프입력시)
820mv(순수 파워 앰프 입력 시)
입력임피던스: 100KΩ
출력임피던스: 4Ω, 8Ω
사용진공관: 6SN7관 3개, 6SL7관 2개, KT88관 4개
전원부: 230V±5%(50Hz)/115V±5%(50Hz)
소비전력: 310와트
크기(WHD): 400 x 200 x 390mm
중량: 26kg
판매가격: $1,449.38
연락처: Amazon.com
독일 Essen에 위치해 있는 FinkTeam사는 최근 각종 전시회를 동사 제품 홍보에 많은 열을 올리고 있는 메이커이다. 스피커시스템 설계 컨설팅의 부속 기관인 FinkTeam은 다양한 시장과 가격에 걸쳐 많은 스피커를 제작 판매하고 있다.
칼 하인즈가 이끌고 있는 FinkTeam사가 2014년에 처음 스피커시스템을 설계하기 시작했으며 당시는 제조업체가 아닌 엔지니어로서 수준급의 Reference제품을 만들어 보겠다고 출발했다고 한다.
동사가 최기에 개발한 초기의 모델 WM-3시스템은 2016년 뮌헨 하이엔드 쇼에서 처음 공개되었다. 당시 업계 반응이 너무 좋아서 소규모 생산 라인을 만드는 것보다 훨씬 더 많은 과정이 필요한 '실제' 제품을 만들기 시작했다.
모델 WM-3시스템은 훌륭하지만 완벽하지 않은 베이스 드라이버를 우리 디자인에 맞게 교체했다. 또한 미드레인지 드라이버 섀시를 개선하고, 다른 AMT(Air Motion Transformer) 트위터를 선택하는 등 중요한 측면에서 디자인을 개선하기로 결정했다.

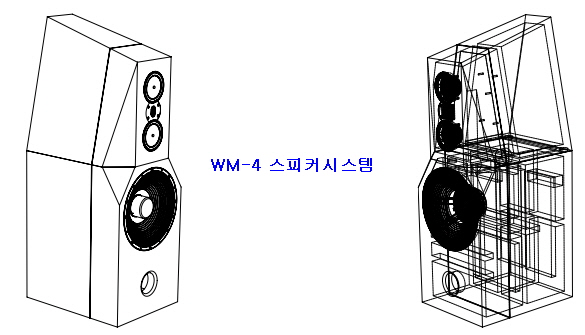

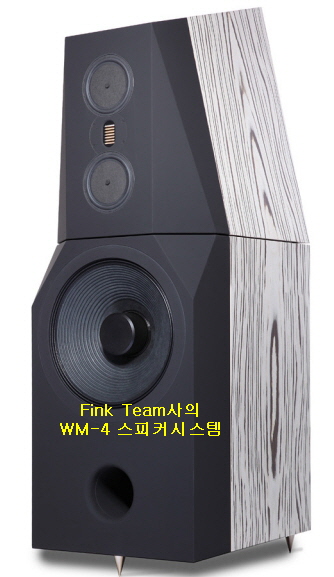

물론 이 모든 것은 크로스오버와 캐비닛에도 변경이 필요했다. 이렇게해서 개발에 성공한 시스템이 WM-4 스피커시스템이다. 톱 모델 WM-4시스템은 초기의 외관을 개선하여 정품으로 발표되었다.

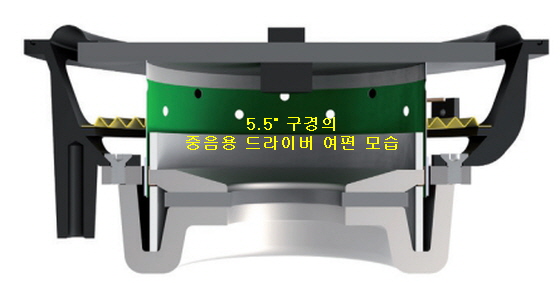

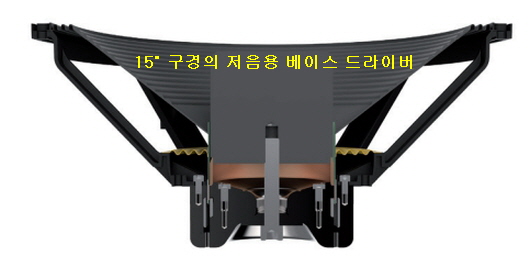

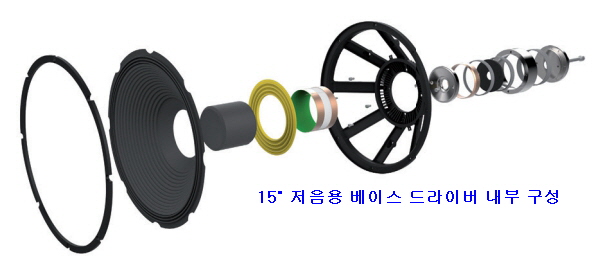

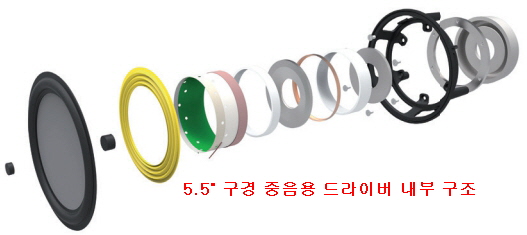

3웨이 4유닛 구성의 튜윈 캐비넷 디자인시스템으로 사용 유닛 구성을 살펴보면 FinkTeam이 개발한 15" 구경의 저음용 베이스 드라이버를 탑재했고 중음용 역시 동사가 개발한 2개의 5.5" 구경이며 그리고 고음용 트위터는 AMT사의 1260mm(2)것을 채택해 제작했다.
고음용 트위터는 AMT(Air Motion Transformer)사가 개발한 고음용은 개발자인 Oskar Heil. Mundorf가 FinkTeam과 함께 개발하고 특별히 제작한 50μm의 강력한 25μm 두께 주름형 Kapton 다이어프램으로 되어 있다.
알루미늄 스트립. 이 재료는 내부 댐핑이 매우 우수하여 특히 낮은 왜곡. 그것을 생산하기 위해 특수 에칭 공정이 개발되었으며 다이어프램 구성 많은 테스트를 통해 최적화되었다.
다이어프램 치수가 25mm 돔 트위터와 비슷하므로 분산이 또한 비슷하다. 주파수 대역은 최대 30kHz에 도달하는 반면 왜곡은 매우 낮다. AMT사의 트위터는 거의 일정한 임피던스는 또한 단순화된 크로스오버 설계를 용이하게 되어 있다.
상단의 모듈은 D'Appolito 어레이로 배열된 2개의 미드레인지 드라이버와 한 개의 고음용 트위터로 되어 있고 하단 모듈은 15“ 구경 대형 저음용 우퍼를 탑재해 설계한 위상 반전 설계 마루형이다.
베이스 드라이버는 하부 캐비닛을 차지하며 대형 포워드 링 포트를 통해 위상 반전 방식으로 리플렉스 로드(Reflex Road)되게 설계되어 있다. 모델 WM-4스피커시스템은 대역폭30Hz-30kHz이다.
시스템의 출력 음압레벨은 90dB로 설계 출력이 약한 싱글 엔디드 설계 진공관 앰플리파이어에도 무난하게 사용 할 수가 있게 했다. 다시 말해 WM-4시스템은 일부 진공관 증폭기와 함께 사용하기에 더 적합하도록 하기 위해 임피던스 변동을 줄이고 높은 증폭기 출력 임피던스로 인한 주파수 응답 오류를 줄이는 임피던스 “smoother”가 옵션으로 제공된다.
모델 WM-4시스템은 두 가지 큰 능력을 가진 스피커시스템이다. 광대역의 다이내믹 레인지와 매우 낮은 왜곡은 최고 수준의 성능을 제공하게 되어 있다. 시스템의 연결 터미널 단자는 Mundorf사의 실버 도금 동(silver-plated pure copper)재질이다.
크로스오버 네트워크의 설계를 보자. 모델 WM-4시스템의 크로스오버 디자인은 드라이버가 본질적으로 평평한 주파수를 가지기 때문에 간단하다. 즉 응답에 큰 보상이 필요하지 않다.
기본 토폴로지는 4차 Linkwitz-Riley이며 이것은 물론 음향 거동을 의미한다.
전기 필터링방식이 아니다. 구동 장치에는 전기 필터가 반드시 갖춰야 하는 고유한 롤 오프가 있다. 원하는 음향 필터 응답을 달성하기 위해 고려해야 한다. 4차 Linkwitz-Riley 정렬을 통해 동일한 음향으로 모든 드라이브 장치를 연결할 수 있다.
극성, 본질적으로 평평한 축상 주파수 응답을 달성하고 축외에서 예측 가능한 결과를 보장한다. (Crossover design in the WM-4 is straightforward because the drivers have essentially flat frequency responses, eliminating the need for any large compensation.
The basic topology is fourth-order Linkwitz-Riley. This refers, of course, to the acoustic behaviour, not the electrical filtering. Drive units have their own inherent roll-offs which the electrical filter must account for to achieve the desired acoustic filter response.
A fourth-order Linkwitz-Riley alignment allows us to connect all the drive units with the same acoustic polarity, achieve an essentially flat on-axis frequency response, and ensure predictable results off-axis)
설계방식: 3웨이 4유닛 구성 위상반전 설계 마루형
사용유닛: 고음용 AMT-1260mm
중음용 5.5" 2개
저음용 15" 저음용 베이스 드라이버
재생주파수대역: 30Hz–30kHz(-6dB)
임피던스: 6.5Ω
4.1Ω(최저)
출력음압레벨:90dB(2.83Vrms 입력시)
디스토션: <0.2% THD(90dB SPL에서)
크기(WHD): 450 x 1420 × 580mm
중량: 135kg(한개당)
연락처: +49 (0)201/236412
