유고슬라비아의 Solaja Audio사는 헤드폰용 고품질 프리앰플리파이어를 비롯해 각종 고성능용 앰플리파이어 등을 개발 소개하고 있는 오디오시스템 전문 메이커이다. 특히 동사가 개발한 앰플리파이어 중 오디오 파일들의 관심을 끌 게하고 있는 모델 SAA Mirada시스템을 소개한다.

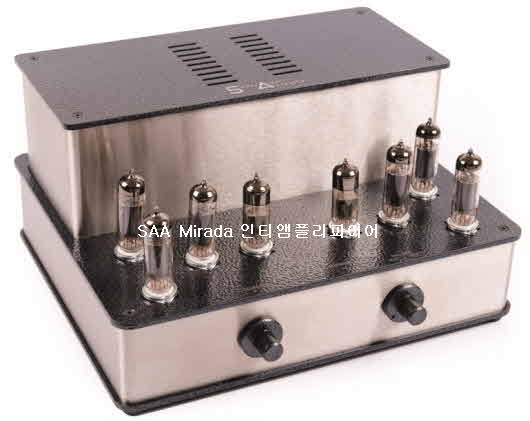

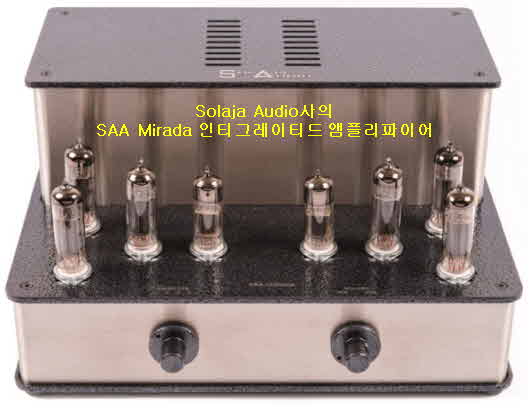

사진에서 부여 주고 있듯이 모델 SAA Mirada 인티그레이티드앰플리파이어시스템은 신제품은 아니다. 그러나 지금 까지도 동사의 베스트셀러 모델로 판매되고 있어 보다 자세히 리뷰해 보기로 한다.
AB급 증폭 방식의 모델 SAA Mirada 인티그레이티드앰플리파이어는 5극관을 사용 PP 연결 방식으로 채널당 실효 출력 12와트를 낼 수 있게 했다. 동사의 엔지니어는 앰플리파이어의 회로 기판과 케이스 등을 설계한다.
SAA Mirada 인티그레이티드앰플리파이어 비교적 좋은 평가를 받아왔다는 설명이다. 특히 저렴한 가격의 상위 카테고리에 속하며 EL84 진공관을 5극관으로 연결한 진공관 푸시풀 구성 방식이다.
각 채널의 입력에는 6N6P 이중 삼극관이 사용되었으며 이 삼극관은 진공관의 양쪽 반쪽을 전압 증폭에 사용되었다. 이 진공관에서 신호는 직접 결합을 통해 위상 인버터와 출력 진공관 드라이버 역할을 동시에 수행하는 EL84 진공관으로 전달된다.
PP 증폭기의 경우, 위상은 반대이지만 전압 크기는 같은 신호를 양극 및 음극 분기의 출력 진공관으로 공급해야 한다. 특히 주목할 점은 니시(Niš)의 STF-스테바노비치 트라포(Stevanović Trafo)에서 제조사가 사양에 따라 제조한 출력 트랜스포머이다.
출력 트랜스포머의 크기가 전원 트랜스포머와 동일하며, 단면적이 약 14제곱미터에 달한다.
이는 소 출력용 앰플리파이어에서는 거의 볼 수 없는 크기이다. 실제적으로 출력 트랜스포머의 크기 제품 가격을 높이는 요인이라고 본다.

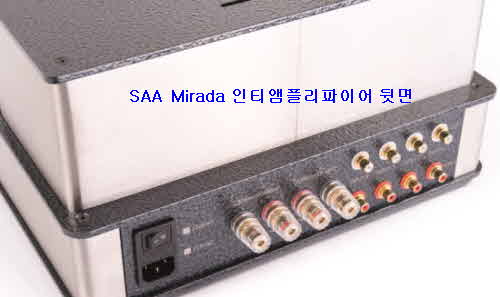

전체 배선은 점대점, 전폭(full width)으로 구성되었으며, 전원 공급 장치에는 PVC 절연 처리된 연선 구리선이 사용되었다. 모델 Mirada시스템은 220킬로옴의 입력 임피던스를 가진 4개의 라인 입력과 특정 임피던스를 가진 한조의 스피커시스템 출력을 갖추고 있다.
은으로 도금된 금속과 크롬 도금된 금속판이 결합된 케이스 전면에는 볼륨 조절기와 입력 선택기가 있고 전원 스위치는 후면에 있다. 동사가 각종 앰플리파이어를 개발하면서 진행 과정을 소개하고 있어 자세히 알아본다.
우선 프로토타입을 제작하여 설계를 테스트하고 잠재적인 문제점을 미리 파악한다. 제조업체는 공급업체로부터 저항, 커패시터, 집적 회로와 같은 부품을 조달받는다. 케이스와 나사, 커넥터와 같은 기타 자재도 조달받으며 사용 부품들도 자동화된 기계 또는 수작업으로 회로 기판에 조립된다.
납땜을 통해 부품을 기판에 부착시켜주며 특히 완성 되기 전 앰플리파이어는 필수 사양을 충족하는지 확인하기 위해 테스트를 거친다. 여기에는 잡음, 왜곡 및 주파수 응답 테스트가 포함되어 있다.L
시스템의 최종적인 조립 단계는 회로 기판과 부품의 테스트 및 검증이 완료되면 최종 조립이 진행된다. 여기에서는 케이스, 커넥터 및 제어 장치 부착이 포함된다. 이외에도 품질 관리로는 앰플리파이어가 필요한 표준 및 사양을 충족하는지 확인하기 위해 최종 테스트 및 검사가 다시 한 번 수행된다.
제조업체는 신뢰할 수 있는 공급업체로부터 부품을 공급받고, 최종 제품의 품질과 성능을 보장하기 위해 생산 공정을 신중하게 관리해야 한다.
설계방식: AB급 증폭 방식의 인티그레이티드앰플리파이어
EL84 진공관을 5극관으로 연결한 진공관 푸시풀 방식
출력: 12W+12W(8Ω)
재생주파수대역:10Hz-57khz(-3dB)
THD: <1%
신호 대 잡음비: 70dB
입력감도: 300mV
사용진공관: EL84 출력단, 6N6P 드라이버관
입력수: 4라인, RCA
주전원전압: 230V AC/50Hz 또는 115V AC/60Hz
크기(WHD): 360 x 190 x 340mm
중량:15kg
판매가격: 1,500유로
연락처: +381 11 2837431
