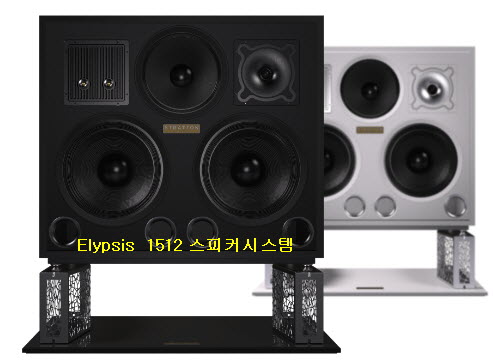

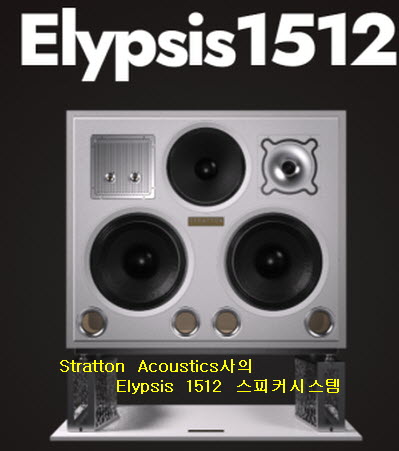

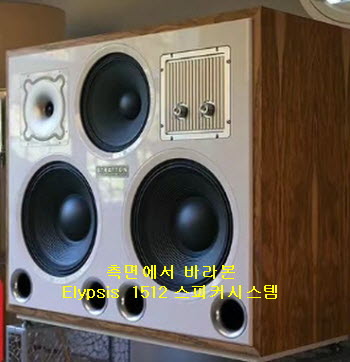

영국 Stratton Acoustics사가 최근에 개발한 모델 Elypsis 1512 스피커시스템은 사진에서 보여 주고 있듯이 기준의 제품과는 달리 독특한 디자인의 Pure, Bespoke 그리고 Absolute 시리즈로 3종류로 판매하고 있다.
영국에서 수작업으로 제작되고 테스트되어 판매되고 있는 스피커시스템으로 모델 Elypsis 1512시스템은 Quad 위상 반전 로드(reflex loaded) 3웨이 패시브(Three-way Passive)설계시스템이다.

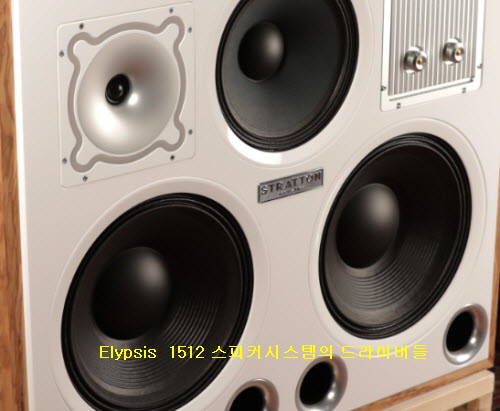

사용 드라이버를 보게 되면 Quad 타입의 인클로저 상단 오른쪽에 부착되어 있는 29mm 구경 소프트 돔형으로 NeFeB motor 웨이브가이드(Wave Guide)디자인이다. 상단 중앙에 있는 중음용은 300mm 구경 수 가공 제작의 펄프 진동판과 NeFeB motor 유닛.
또한 아래쪽에 부착되어 있는 2개의 저음용 우퍼는 380mm구경 우퍼 드라이버로 펄프 진동판과 페라이트 모터로 만든 대형 드라이버이다.
모델 Elypsis 1512 스피커시스템에 사용한 드라이버는 패시브 크로스오버 설계의 모든 기술과 블랙 아트를 표현하고 최고 품질의 구성 요소를 롤콜(roll-call)하여 구현하는 복잡한 세미 임피던스 보정 크로스오버 네트워크(Semi-Impedance Compensated Crossover Network)로 통합되어 있다.
모든 커패시터는 오디오 애호가 등급의 금속 폴리머 구조로 되어 있으며 모델 1512시스템의 인덕 터를 제외한 모든 인덕 터는 에어 코아(Air Cored)를 사용하고 있다. 전면 패널에 장착된 로터리 컨트롤은 미드레인지 및 트위터 이퀄라이져션(Equlisation)은 옵션을 제공된다.
각 드라이버는 현재 사용 가능한 동종 제품 중 가장 우수한 제품을 정의하지만, 드라이버 설계 및 제조 분야에서 수년 이상의 전통과 노하우를 활용하고 있다. 모델 Elypsis 1512 스피커시스템의 캐비닛은 기초이고 사용 드라이버는 크로스오버에 의해 작동하는 심장이 아닐까 한다.
설계방식: 3웨이 4유닛 구성 패시브 Quad 위상 반전 로드 방식
사용드라이버: 고음용 29mm 소프트 돔형
중음용 300mm
저음용 380mm 우퍼 2개
재생주파수대역: 45Hz-18khz(±2dB)
크로스오버주파수: 350Hz/2.5khz
저음주파수커트대역:-6dB(28Hz)
출력음압레벨(Midband Sensitivity): 96dB(2.83V/1m)
임피던스: 8Ω(8Ω minimum between 100Hz & 10khz)
그룹디레이(Group Delay) :<12mS(above 40Hz)
크기(WHD): 1000 x 900 x 500mm
중량: 120kg
판매가격: From £82,800부터
Voronoi 스탠드 £5,000
연락처: contact@strattonacoustics.
영국 음향 전문가인 Russell Kauffman이 설립한 영국 스피커시스템 제조 메이커. 그는 독창적이고 혁신적인 방식으로 스피커시스템을 개발 소개하고 있다. 러셀 카우프만은 완벽하고 명확하고 그리고 빠르고 상세한 사운드를 얻기 위해 모든 방법을 동원 최선의 방법으로 제품들을 제작하고 있는 디자이너의 한 사람이다.

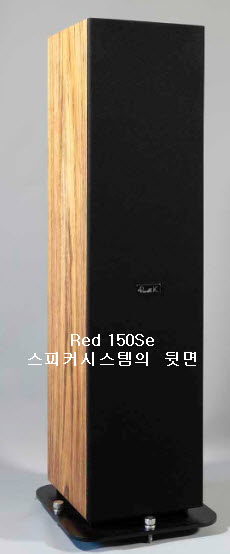

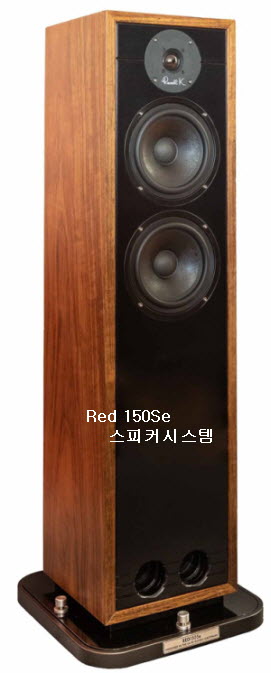

모델 Red 150SE 스피커시스템은 전 Morel 기술 이사 Russell Kaufman이 설계했으며 고전적인 스피커를 현대적으로 다시 소개했다.
전체적인 외형 디자인과 크기는 그렇게 독툭한면은 없으나 재생음질에서는 어떤 환경에서도
매우 관심을 갖게 할 수 있는 제품이 아닐까 한다. 실제로 광범위한 주파수를 커버할 수 있게 설계되어 있다.
우선 외형 디자인부터 살펴보자. 인클로저는 아름답게 완성된 호두 베니어판 리뷰 샘플은 피아노 블랙 CNC의 전면 배플과 매우 잘 어울린다. 기존의 제품 150 버전에서 볼 수 있는 MDF 받침대가 아닌 모든 MDF 구조와 목재 및 금속 받침대를 가지고 있다.
이 금속 받침대를 사용하면 더 잘 분리할 수 있으며 표준 버전보다 더 우아해 보인다. 스피커 케이블 단자는 크로스오버에 직접 부착되어 있기 때문에 스피커시스템 후면에서 상당히 높다.

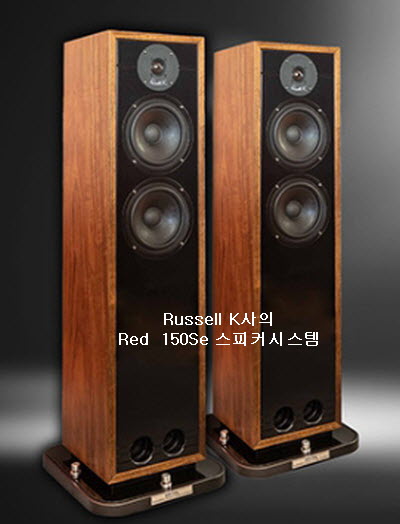

실제 목재 베니어판과 깊은 광택 피아노 광택 마감을 포함한 다양한 캐비닛 마감재가 있으며, 이는 매우 고품질이며 여러 겹의 옻칠로 되어 있다. 모델 Russell K Red 150se시스템은 사진에서 보여주고 있듯이 2.5웨이 3유닛 구성 위상 반전 설계 마루형.

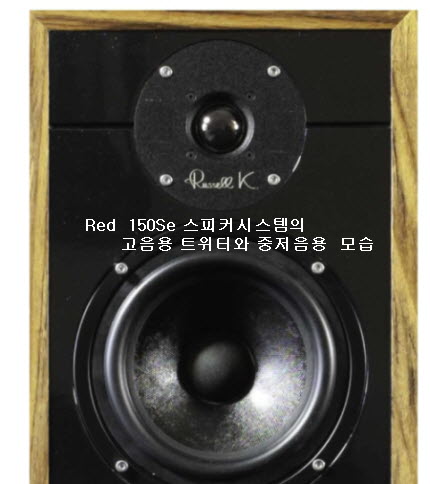

사용 드라이버들을 보게 되면 고음용 트위터는 하이 파워용으로 페라이트 마그네트를 사용해 만든 25mm 구경 돔형이다. 고음용 트위터는 더블 페라이트 자석으로 Fiberglass Former의 Copper Clad 알루미늄 보이스 코일 와이어 및 패러데이 왜곡 제거 구리 링으로 제작되어있다.
또한 2개의 중저음용은 6.5” 구경이며 이 유닛은 페이퍼 재질을 합침 시켜 진동판과 곡선을 최적화된 만든 콘(Cone)이다. 동사가 이미 소개한바 있는 기존의 Red 150시스템에 비해 모델 150Se시스템은 깊고 풍부한 소리를 내는지 실제로 시청해 보게 되면 더욱 확장된 소리와 제어 기능 능력을 지적하고 있다.
거실에 가득하면서도 풍부한 저음대역과 가장 낮은 옥타브만 더 크게 들린다는 평가는 앞서 평가한 언급을 그대로 평가한 것이 아닐까 한다. 분명히 이 완성된 디자인의 물리적 제약으로 인해 베이스는 어딘가에서 끝나야 하지만 이 적당한 크기의 상자가 음악에 기여하는 많은 정보가 있다는 것이다.
모델 Red 150Se시스템의 새로운 고음용 트위터는 기존의 150시스템보다 확실히 한 단계 올라간 것이다. 아마도 전체 성능 면에서 가장 큰 업그레이드된 부분이다. 설계자 러셀이 드라이버 선택과 최소한의 필터 통합, 미세한 캐비닛 튜닝에 대한 좋은 귀를 가지고 있음을 실제로 증명하고 있다.
새로운 트위터는 매우 세련되었으며 이전 모델보다 확실히 왜곡이 적다는 평이다. 드라이버의 전반적인 선명도와 품질은 음악에 대한 놀라운 정교함과 통찰력을 제공하여 음악 그림의 전체 프레젠테이션에 더 나은 대칭을 제공해준다.
이 시스템의 음질을 시청해 평가한 평론가는 모델 150Se 마루형 스피커시스템은 훨씬 더 사실적인 다이내믹한 뉘앙스와 디테일을 전달해 준다는 평가를 하고 있다. 부자연스럽지가 않고 생생하면서도 매력적인 사운드가 특징이다.
디자인에서 디테일이 흐르고 빠르고 리드미컬하며 깊은 저음으로 좋은 타이밍을 전달한다는 것이다. 영국에서 설계 및 제조한 모델 Red 150Se 스피커시스템은 금속 면판으로 새롭게 업그레이드된 트위터는 구조와 음질이 훨씬 뛰어나다.
더 밝은 소리 없이 음악에 더 많은 디테일이 있지만 가장 큰 이점은 거칠거나 피곤한 소리 없이 복잡한 음악과 어려운 녹음을 재생할 수 있다는 것이다. 이외에도 새로운 트위터 크로스오버 디자인을 들고 있다.
트위터는 더 높은 고음대 출력을 가지므로 저음/중음 드라이버의 출력과 일치하도록 응답 곡선의 모양을 조정해야 했다. 동시에 이것은 음악에 매우 중요한 우수한 위상 응답을 시간에 맞게 변경하지 않고 스피커시스템을 더욱 사실적으로 들리도록 미세 조정할 수 있는 기회를 제공했다.
스피커시스템의 캐비닛은 저장된 에너지로 인해 많은 소리 착색의 원인이 된다. 몇 년 전 BBC는 캐비닛 디자인에 대한 연구를 수행한 결과 딱딱하고 무거운 인클로저가 소리를 착색하여 말을 부자연스럽게 만든다는 사실을 알아냈다.
BBC 솔루션은 댐핑을 위해 무거운 역청 패드가 부착된 얇은 벽을 사용하는 것이었다. 자체 연구에 따르면 댐핑이 많은 얇은 벽 캐비닛은 미드레인지에 적합하지만 너무 많은 캐비닛 플렉스는 저음 응답을 부드럽게 해준다.
동사의 솔루션은 캐비닛 벽을 얇게 유지하고 내부 보강 선반을 사용하여 캐비닛 유연성을 제어하는 것이다. Red 시리즈 라이트 캐비닛은 드라이브 유닛이 재생 중일 때 진동하지만 드라이브 유닛이 정지하면 빠르게 정지하여 거의 완벽한 사운드 재생을 보장하게 한 것이다.
드라이브 유닛 로딩의 혁신으로 가장 사실적인 저음 응답을 제공 하는 것이다. 모델 Red 100 및 Red 150시스템은 추가 기계식 베이스 로딩 및 댐핑 시스템과 함께 잘못 정렬된 베이스 리플렉스를 특징으로 하고 있다.

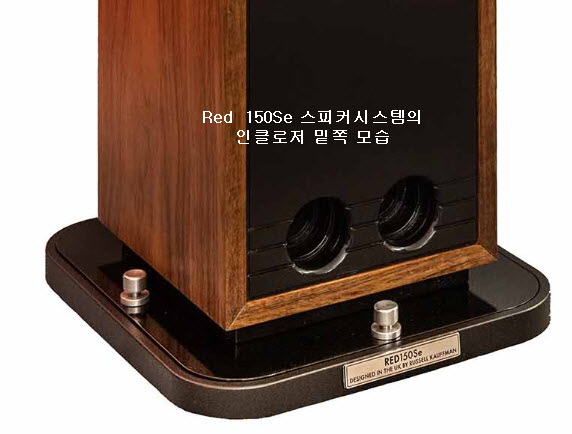

각 베이스 유닛의 양쪽에는 하단 선반 아래에 포트가 있는 여러 개의 구멍이 있는 보강 선반이 있다. 베이스/미드 유닛의 후면에서 나오는 미드레인지 에너지는 두 개의 선반 안에 포함되어 있어 베이스만 인클로저의 전체 볼륨으로 빠져나간다.
그 결과 미드레인지 정재파가 크게 감소하고 포트 튜브에서 빠져나가는 미드레인지 에너지가 거의 없다. 모델 Red 100시스템의 35Hz와 모델 Red 150시스템의 21Hz의 매우 낮은 포트 튜닝은 매우 타이트하고 확장된 베이스를 생성한다.
이렇게 하면 베이스가 단일 음표 노이즈가 아닌 개별 악기로 재생된다. 모델 Red 50은 Red 100을 기반으로 한 단순화된 시스템을 특징으로 하며 베이스 장치 위에 선반 하나가 장착되어 있고 인클로저 상단의 포트는 55Hz로 조정되어 있다.
댐핑이 없기 때문에 캐비닛이 메인 드라이브 유닛과 함께 시간에 맞춰 이동하여 매우 정확한 사운드 재생이 가능하다. 대부분의 스피커시스템은 캐비닛 내부에 구동 장치 후면에서 방출되는 에너지를 흡수하는 일종의 댐핑이 있다.
그러나 동사의 연구에 따르면 캐비닛이 충분한 내부 버팀대와 배플로 잘 설계되어 있으면 댐핑이 해로울 수 있다. 댐핑은 사운드를 느리게 만들어 드라이버의 출력과 동기화되지 않게 만든다.
Red 시리즈에서는 캐비닛이 숨을 쉴 수 있도록 하는 댐핑을 제거했지만 동시에 메인 드라이브 장치와 함께 캐비닛 왜곡이 발생하지 않도록 했다.
미세 조정된 크로스오버는 완벽한 사운드 균형을 제공해준다. Russell K사는 다양한 크로스오버 유형이 6dB(부드러운 롤 오프)에서 24dB(매우 가파른 롤 오프) 사운드에 미치는 영향에 대해 수천 시간 동안 연구했다.
동사는 드라이브 유닛의 기계식 롤 오프와 크로스오버가 조화를 이루어 최고의 사운드를 만들어내는 조합임을 알아냈다. Red 시리즈의 경우 수정된 12dB 네트워크가 우퍼와 트위터 모두에 사용되며 신호 경로에서 우퍼용 코일과 트위터용 커패시터가 하나만 있고 드라이브 장치가 양의 위상으로 크로스오버에 연결되어 있다.
동사는 크로스오버를 미세 조정하고 다양한 전자 장치에서 음성 및 다양한 유형의 음악 구성 요소를 조정하는 데 몇 시간을 보냈다. 이 긴 미세 조정 과정을 통해 실제와 같은 소리를 내는 스피커시스템을 만들 수 있었든 것이다.
설계방식: 2,5웨이 3유닛 구성 위상반전 설계 마루형
사용유닛: 고음용 소프트 돔형
중저음용 6.5" 2개
재생주파수대역: 20Hz-22Khz((방에 따라 다름)
크로스오버주파수: 80Hz 6dB/Oct/2200Hz 12dB/Oct
출력음압레벨: 87dB(1w/1m)
크기(WHD): 240 x 1000 x 250mm
연락처: +44 1582 477355

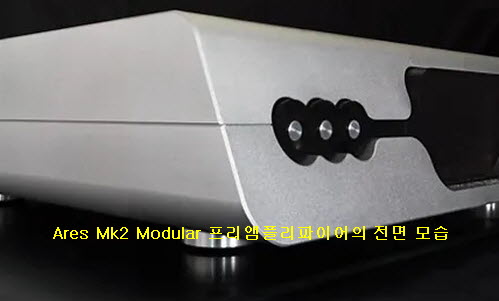

불가리아의 소피아에 위치해 있는 하이엔드 오디오시스템 제조 메이커인 Thrax Audio사가 신제품으로 개발한 Ares MK 2 Modular 라인 프리앰플파이어시스템. Ares의 프리앰플리파이어시스템은 입력 선택 및 볼륨 제어 임무를 처리하는 새로 개발된 입력 보드를 갖추고 있다.
시스템의 신호 경로는 입력에 대한 트랜스포머 절연으로 완전히 차동 방식이다. 시스템의 접지 전환은 전용 전원선이 없는 일반 가정에서 사용하도록 되어 있으므로 RCA를 통해 연결된 구성 요소 간의 상호 작용을 방지하게 되어 있다.

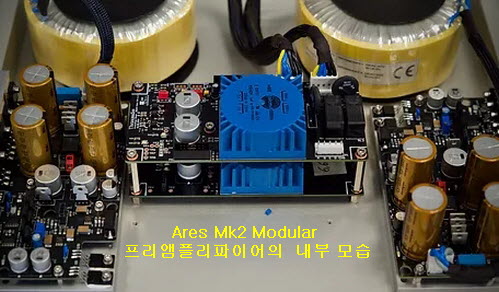

프리앰플파이어 보드는 이제 MM/MC 메뉴 선택이 가능한 MM/MC 포노단과 Ares시스템 최고의 아날로그로서 만드는 카트리지 로딩을 호스팅하게 되어 있다. 입력 보드에는 파워앰플파이어와 완전히 독립된 전용 아날로그 및 디지털 전원 공급 장치가 있다.

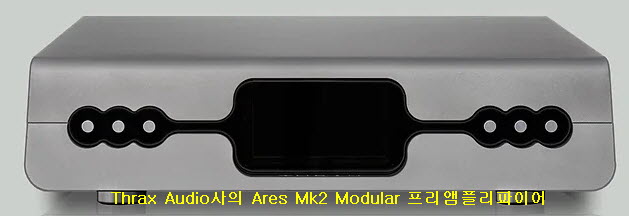

동일한 새시에서 완전한 세계적 수준의 프리앰플파이어로 사진에서 보여 주고 있듯이 대형 LCD 화면 기능을 갖추고 있다. 화면을 통해 리스닝 체어에서 쉽게 현재 설정을 확인할 수 있어 편리하게 사용 할 수가 있다.
Thrax Audio사 Ares 시스템은 번잡함과 불필요한 비용 없이 필요한 기능과 함께 원하는 사운드를 전달하기 위해 유행을 타지 않는 디자인의 단일 방탄 섀시에 서로 인터페이스 하도록 최적화된 위의 모든 것을 담았다.
프리앰플파이어를 포함, 스위치 저항 볼륨 컨트롤, 밸런스드(XLR) 및 언밸런스드(RCA)입력 모두를 통한 진정한 밸런스드 작동이며 선택 가능한 로딩이 있는 MM/MC 포노 섹션 등을 모두 갖추고 있다.
마이크로프로세서 제어 기능과 수명 기간 동안 유지 보수가 필요 없는 이동 부품이 없으며홈 시어터 바이패스와 업그레이드 가능한 소프트웨어 그리고 DA컨버터 포함한 여러 프로토콜을 지원하는 스트리밍 기능을 갖추고 있다.
이외에도 DSD 지원, 디지털 및 아날로그 프런트 엔드를 위한 조정된 전원 공급 장치 및 별도의 트랜스포머. 블루투스 입력 32비트/768khz USB 입력, 룬 레디 그리고 개별 저항이 있는 차동 아키텍처(기성품 칩 없음) 미래 보장 상품이다.
각각의 전원 공급 장치, 조정기 및 로직이 있어야 하며 섀시는 내부 회로의 성능을 보호하고 지원하는 견고한 진동 없는 조각이어야 한다. Thrax Ares시스템은 번잡함과 불필요한 비용 없이 필요한 기능과 함께 원하는 사운드를 전달하기 위해 유행을 타지 않는 디자인의 단일 방탄 섀시에 서로 인터페이스 하도록 최적화된 위의 모든 것을 담았다.
DAC 옵션은 AES, SPDIF, Toslink, USB, 이더넷 및 블루투스와 같은 모든 최신 디지털 인터페이스를 수용하여 프리앰플파이어의 입력 범위를 확장했다. 32비트/768khz/DSD256 DAC를 호스트 한다.
DA컨버터 자체는 스위칭 저항과 전용 전원 공급 장치 주위에 개별적으로 구축되어 동일한 상자에 또 다른 별도의 구성 요소로 되어 있다. 스트리밍 모듈은 최대 32비트/384k 및 DSD 256의 다중 프로토콜, 샘플 속도 및 신호 해상도를 지원해주는 룸 레디(Roon Ready)기능이다.
Ares는 방 전체에 흩어져 있는 케이블, 여러 개의 리모컨 및 상자를 제거하는 방법이므로 모듈씩 오디오 파일 시스템이라고 할 때를 의미한다. 사용 케이블 혼란과 추가 공간 없이 타협하지 않는다.
각각의 모듈은 시스템 내에서 상호 인터페이스에 최적화되어 최고 수준의 시너지를 보장하며 이 모든 것을 수용하는 섀시는 45kg의 중량급 알루미늄 합금으로 조각처럼 조각되어 있다.
설계 특징은 기계적 진동이 내부의 민감한 회로 작동을 방해하는 것을 방지하고 전자기 간섭으로부터 차폐되어 있다. 전체 섀시는 구멍과 통풍구가 필요 없는 방열판 구조로 되어 있다.

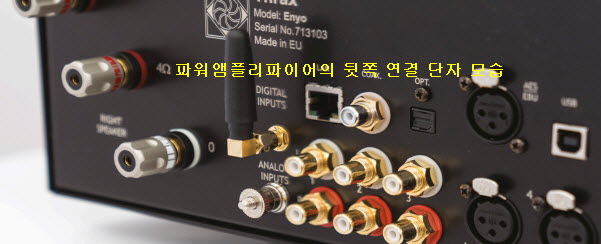

입력단은 6계통의 디지털 입력단을 위시해 1계통 네트워크(LAN), 11계통 동축(RCA),1계통
토스링크, 1계통 AES(XLR), USB 1개 등이다. 이외에도 블루투스와 4조의 아날로그 입력단, 3계통 언밸런스드(RCA)와 1계통 밸런스드(XLR)등을 갖추고 있다.
설계방식: 라인 Modular 차동 설계 프리앰플파이어
재생주파수대역: 20-20,000Hz(+/-0.5dB)
입력레벨: 1V Rms
게인: 32dB
입력임피던스:40KΩ
최대출력임피던스: 0.1Ω
SN비:112dB
크기(WHD): 430 x 120 x 450mm
중량: 27kg
연락처: +359 2 988 95 55

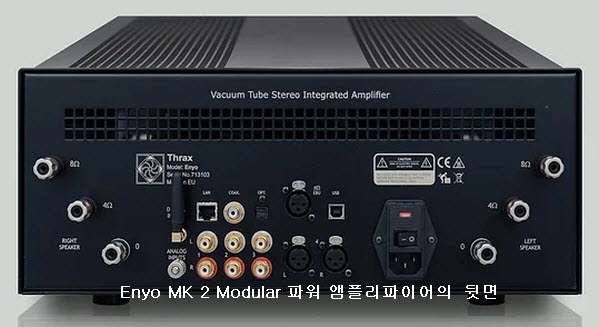

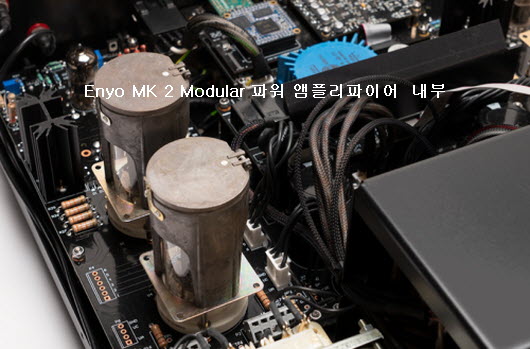

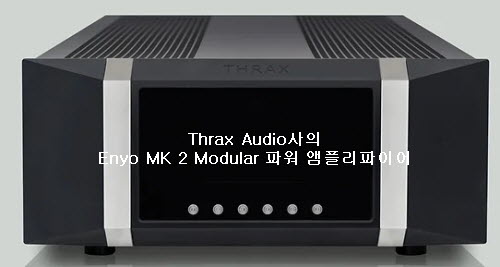

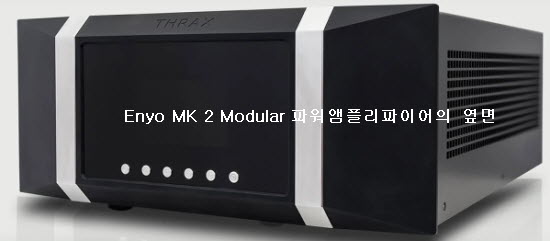

동사가 모델 Ares MK 2 Modular 라인 프리앰플파이어시스템과 컴비네이션 파워 앰플리파이어로 개발한 시스템. 채널당 실효 출력 50와트를 낼 수 있으며 둠직한 중량급 디자인을 보여주고 있다.
싱글 엔디드 3극관(Single-ended triode) Modular 파워앰플리파이어로 제로 글로벌 피드백(Zero global feedback), 규제 전원 공급 장치(Regulated power supplies) 그리고 immunity to interference 즉 간섭에 대한 내성을 위한 밸런스드 프런트 엔드 방식.
모델 Enyo MK2 Modular시스템은 동사가 자난 10년 동안의 연구를 바탕으로 완전 차동 3단계 아키텍처로 완전히 새로운 디자인 방식이다. 시스템 출력 단은 밀리터리급 5극관에 일반적으로 사용되는 울트라 선형 연결을 유지하면서 음극 피드백의 드문 배열을 사용했다.
이 출력 단계를 구동하려면 포지티브 그리드 스윙을 수용하는 고유한 프런트 엔드 회로의 개발이 필요했다. DC결합 진공관 증폭기는 드물지만 모델 Enyo시스템은 신호 경로에서 일반적인 "진공관 색상" 없이 "삼극관" 마법을 전달하는 단일 커패시터만 사용했다.
증폭기용 전원 공급 장치는 초크 필터링을 사용하여 완전히 검은색 배경을 보장하고 전원 공급 장치 변조로부터 자유로워진다. 최고 품질의 진공관 모노블럭 외에는 거의 볼 수 없는 기능이다.
자동 바이어싱 기능으로 진공관 교체가 간편해졌으며 Ares MK 2 Modular 라인 프리앰플파이어는 입력 선택 및 볼륨 제어 임무를 처리하는 새로 개발된 입력 보드를 갖추고 있다.
신호 경로는 입력에 대한 트랜스포머 절연으로 완전히 차동 방식이다.
설계방식: 밸런스드 프런트 엔드 방식
출력: 50W+50W
재생주파수대역: 20-20,000Hz(+/-0.5dB)
게인: 32dB
메인입력레밸: 0.5VRms
입력임피던스: 40KΩ
출력임피던스: 1Ω
SN비:103dB
전원부: 300W(최대). 115/230V 50/60Hz
크기(WHD): 430 x 190 X 4809mm
중량: 29kg
연락처: +359 2 988 95 55
